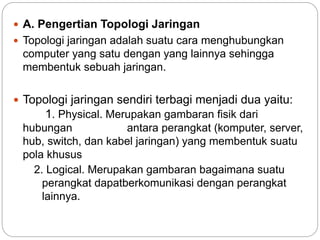

2.  A. Pengertian Topologi Jaringan
 Topologi jaringan adalah suatu cara menghubungkan
computer yang satu dengan yang lainnya sehingga
membentuk sebuah jaringan.
 Topologi jaringan sendiri terbagi menjadi dua yaitu:
1. Physical. Merupakan gambaran fisik dari
hubungan antara perangkat (komputer, server,
hub, switch, dan kabel jaringan) yang membentuk suatu
pola khusus
2. Logical. Merupakan gambaran bagaimana suatu
perangkat dapatberkomunikasi dengan perangkat
lainnya.

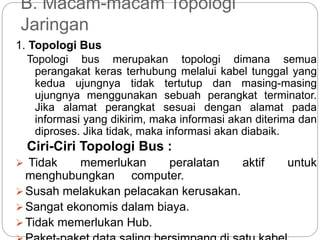

3. B. Macam-macam Topologi
Jaringan
1. Topologi Bus
Topologi bus merupakan topologi dimana semua
perangakat keras terhubung melalui kabel tunggal yang
kedua ujungnya tidak tertutup dan masing-masing
ujungnya menggunakan sebuah perangkat terminator.
Jika alamat perangkat sesuai dengan alamat pada
informasi yang dikirim, maka informasi akan diterima dan
diproses. Jika tidak, maka informasi akan diabaik.
Ciri-Ciri Topologi Bus :
 Tidak memerlukan peralatan aktif untuk
menghubungkan computer.
Susah melakukan pelacakan kerusakan.
Sangat ekonomis dalam biaya.
Tidak memerlukan Hub.
Paket-paket data saling bersimpang di satu kabel.

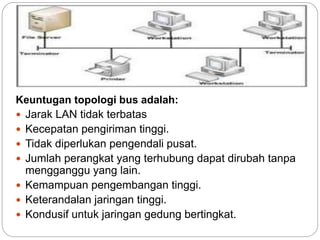

4. Keuntugan topologi bus adalah:
 Jarak LAN tidak terbatas
 Kecepatan pengiriman tinggi.
 Tidak diperlukan pengendali pusat.
 Jumlah perangkat yang terhubung dapat dirubah tanpa
mengganggu yang lain.
 Kemampuan pengembangan tinggi.
 Keterandalan jaringan tinggi.
 Kondusif untuk jaringan gedung bertingkat.

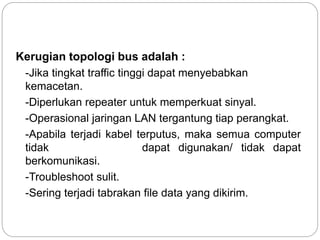

5. Kerugian topologi bus adalah :
-Jika tingkat traffic tinggi dapat menyebabkan
kemacetan.
-Diperlukan repeater untuk memperkuat sinyal.
-Operasional jaringan LAN tergantung tiap perangkat.
-Apabila terjadi kabel terputus, maka semua computer
tidak dapat digunakan/ tidak dapat
berkomunikasi.
-Troubleshoot sulit.
-Sering terjadi tabrakan file data yang dikirim.

6.  2. Topologi Ring
Topologi ring merupakan topologi dimana setiap
perangkat dihubungkan sehingga berbentuk lingkaran.
Setiap informasi yang diperoleh akan diperiksa
alamatnya oleh perangkat jika sesuai maka informasi
akan diproses sedangkan jika tidak maka informasi
diabaikan.
Ciri-Ciri Topologi Ring :
-Node-node dihubungkan secara seri disepanjang kabel
dengan arah memutar seperti jarum jam.
-Paket-paket data dapat mengalir seraha dari kiri atau
kanan sehingga mengurangi terjadinya tabrakan data.
-Kabel yang digunakan adalah kabel UTP atau Patch
Cable (IBM tipe 6).

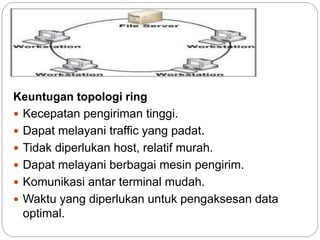

7. Keuntugan topologi ring
 Kecepatan pengiriman tinggi.
 Dapat melayani traffic yang padat.
 Tidak diperlukan host, relatif murah.
 Dapat melayani berbagai mesin pengirim.
 Komunikasi antar terminal mudah.
 Waktu yang diperlukan untuk pengaksesan data
optimal.

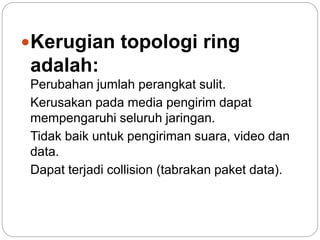

8. Kerugian topologi ring
adalah:
Perubahan jumlah perangkat sulit.
Kerusakan pada media pengirim dapat
mempengaruhi seluruh jaringan.
Tidak baik untuk pengiriman suara, video dan
data.
Dapat terjadi collision (tabrakan paket data).

9. 3. Topologi Tree

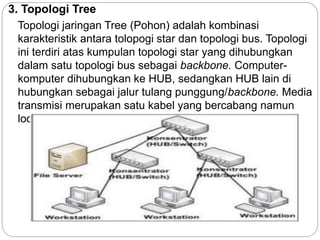

Topologi jaringan Tree (Pohon) adalah kombinasi
karakteristik antara tolopogi star dan topologi bus. Topologi
ini terdiri atas kumpulan topologi star yang dihubungkan
dalam satu topologi bus sebagai backbone. Computer-komputer
dihubungkan ke HUB, sedangkan HUB lain di
hubungkan sebagai jalur tulang punggung/backbone. Media
transmisi merupakan satu kabel yang bercabang namun
loop tidak tertutup.

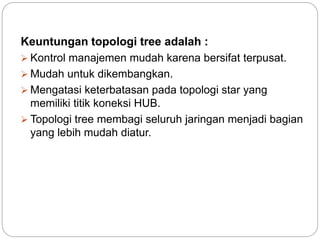

10. Keuntungan topologi tree adalah :
 Kontrol manajemen mudah karena bersifat terpusat.
 Mudah untuk dikembangkan.
 Mengatasi keterbatasan pada topologi star yang
memiliki titik koneksi HUB.
 Topologi tree membagi seluruh jaringan menjadi bagian
yang lebih mudah diatur.

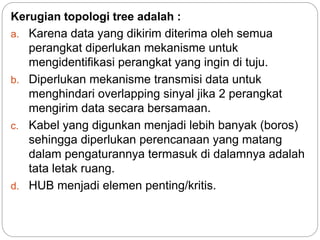

11. Kerugian topologi tree adalah :
a. Karena data yang dikirim diterima oleh semua
perangkat diperlukan mekanisme untuk
mengidentifikasi perangkat yang ingin di tuju.
b. Diperlukan mekanisme transmisi data untuk
menghindari overlapping sinyal jika 2 perangkat
mengirim data secara bersamaan.
c. Kabel yang digunkan menjadi lebih banyak (boros)
sehingga diperlukan perencanaan yang matang
dalam pengaturannya termasuk di dalamnya adalah
tata letak ruang.
d. HUB menjadi elemen penting/kritis.

12.  4. Topologi Star

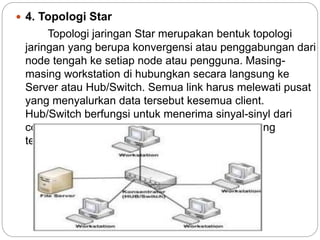

Topologi jaringan Star merupakan bentuk topologi
jaringan yang berupa konvergensi atau penggabungan dari
node tengah ke setiap node atau pengguna. Masing-masing
workstation di hubungkan secara langsung ke
Server atau Hub/Switch. Semua link harus melewati pusat
yang menyalurkan data tersebut kesemua client.
Hub/Switch berfungsi untuk menerima sinyal-sinyl dari
computer dan diteruskan ke semua computer yang
terhubung dengan Hub/Switch tersebut.

13. Ciri-ciri Topologi Star :
 Setiap Node berkomunikasi secara langsung
dengan central node. Traffic data mengalir dari node
ke central node dan kembali lagi.
 Mudah dikembangkan karena setiap node hanya
memiliki kabel yang langsung terhubung ke central
node.
 Jika terjadi kerusakan pada salah satu node, maka
hanya pada node tersebut yang terganggu tanpa
mengganggu jaringan lain.
 Dapat digunakan dengan Kabel Lower grade,
karena hanya menghandle satu trafik node dan
biasanya menggunakan kabel UTP.

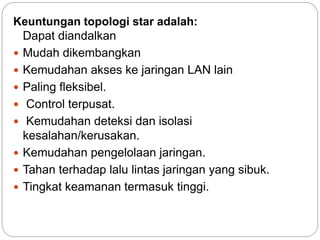

14. Keuntungan topologi star adalah:
Dapat diandalkan
 Mudah dikembangkan
 Kemudahan akses ke jaringan LAN lain
 Paling fleksibel.
 Control terpusat.
 Kemudahan deteksi dan isolasi
kesalahan/kerusakan.
 Kemudahan pengelolaan jaringan.
 Tahan terhadap lalu lintas jaringan yang sibuk.
 Tingkat keamanan termasuk tinggi.

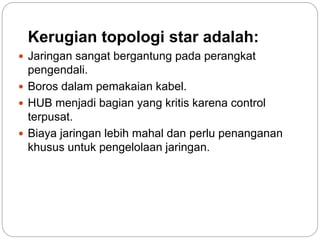

15. Kerugian topologi star adalah:
 Jaringan sangat bergantung pada perangkat
pengendali.
 Boros dalam pemakaian kabel.
 HUB menjadi bagian yang kritis karena control
terpusat.
 Biaya jaringan lebih mahal dan perlu penanganan
khusus untuk pengelolaan jaringan.

16. 5. Topologi Mesh

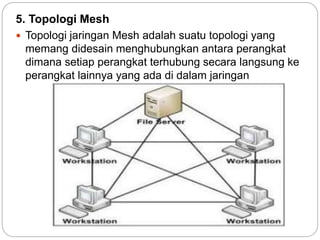

 Topologi jaringan Mesh adalah suatu topologi yang
memang didesain menghubungkan antara perangkat
dimana setiap perangkat terhubung secara langsung ke
perangkat lainnya yang ada di dalam jaringan

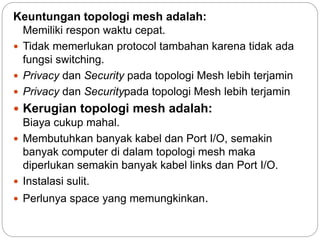

17. Keuntungan topologi mesh adalah:
Memiliki respon waktu cepat.
 Tidak memerlukan protocol tambahan karena tidak ada
fungsi switching.
 Privacy dan Security pada topologi Mesh lebih terjamin
 Privacy dan Securitypada topologi Mesh lebih terjamin
 Kerugian topologi mesh adalah:
Biaya cukup mahal.
 Membutuhkan banyak kabel dan Port I/O, semakin
banyak computer di dalam topologi mesh maka
diperlukan semakin banyak kabel links dan Port I/O.
 Instalasi sulit.
 Perlunya space yang memungkinkan.

18. 6. Topologi Jaringan Hybrid

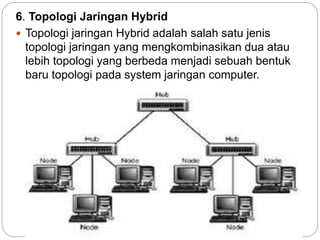

 Topologi jaringan Hybrid adalah salah satu jenis
topologi jaringan yang mengkombinasikan dua atau
lebih topologi yang berbeda menjadi sebuah bentuk
baru topologi pada system jaringan computer.

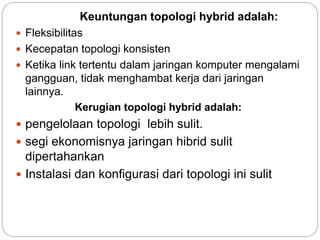

19. Keuntungan topologi hybrid adalah:
 Fleksibilitas
 Kecepatan topologi konsisten
 Ketika link tertentu dalam jaringan komputer mengalami
gangguan, tidak menghambat kerja dari jaringan
lainnya.
Kerugian topologi hybrid adalah:
 pengelolaan topologi lebih sulit.
 segi ekonomisnya jaringan hibrid sulit
dipertahankan
 Instalasi dan konfigurasi dari topologi ini sulit
