1. TOPOLOGI JARINGAN
KOMPUTER

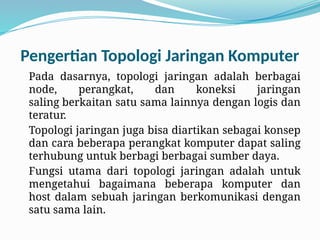

2. Pengertian Topologi Jaringan Komputer
Pada dasarnya, topologi jaringan adalah berbagai
node, perangkat, dan koneksi jaringan
saling berkaitan satu sama lainnya dengan logis dan
teratur.
Topologi jaringan juga bisa diartikan sebagai konsep
dan cara beberapa perangkat komputer dapat saling
terhubung untuk berbagi berbagai sumber daya.
Fungsi utama dari topologi jaringan adalah untuk
mengetahui bagaimana beberapa komputer dan
host dalam sebuah jaringan berkomunikasi dengan
satu sama lain.

3. Struktur dan jaringan yang digunakan untuk
menghubungkan satu komputer dan komputer lainnya pada
topologi bisa berupa jaringan kabel maupun nirkabel.
Untuk lebih mudahnya, pikirkan jaringan Anda sebagai
sebuah kota. Nah, topologi adalah peta jalan yang mengatur
bagaimana kota tersebut terbentuk dan terhubung.
Sama seperti ada banyak cara untuk mengatur dan
memelihara sebuah kota, ada banyak cara yang bisa Anda
lakukan untuk mengatur suatu jaringan atau sistem.
Oleh karena itu, masing-masing metode topologi jaringan
memiliki kelebihan dan kekurangan dan tentunya akan
tergantung pada kebutuhan Anda sebagai user.

4. Jenis Topologi Jaringan
Pada dasarnya, ada dua pendekatan topologi jaringan:
fisik dan logis. Topologi jaringan fisik, mengacu pada
koneksi fisik, interkoneksi antara node, jaringan kabel
dan lain sebagainya.
Topologi jaringan logis cenderung lebih abstrak dan
strategis, mengacu pada pemahaman konseptual
tentang bagaimana jaringan diatur dan bagaimana
data bergerak melaluinya.
Nah, pada kedua pendekatan tersebut ada beberapa
komponen lagi dalamnya. Berikut adalah penjelasan
singkat tentang jenis-jenis topologi jaringan yang ada.

5. Topologi Fisik
Topologi fisik adalah bentuk fisik dari tata letak kabel yang
terlihat dengan jelas dan tidak abstrak. Jenis ini
menentukan cara perangkat dihubungkan dengan atau
tanpa kabel.
Topologi fisik dibagi menjadi dua bagian:
 Point-to-point connection — di koneksi point to point
connection, koneksi antara dua perangkat terjadi melalui
satu kabel nirkabel (wireless).
 Multipoint connection — point multipoint merujuk pada
beberapa perangkat yang terlibat dalam koneksi
multipoint pada beberapa perangkat yang memiliki nomor
khusus unik untuk mengidentifikasi satu sama lain.

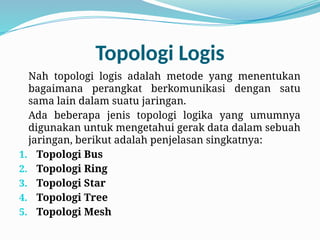

6. Topologi Logis
Nah topologi logis adalah metode yang menentukan
bagaimana perangkat berkomunikasi dengan satu
sama lain dalam suatu jaringan.
Ada beberapa jenis topologi logika yang umumnya
digunakan untuk mengetahui gerak data dalam sebuah
jaringan, berikut adalah penjelasan singkatnya:
1. Topologi Bus
2. Topologi Ring
3. Topologi Star
4. Topologi Tree
5. Topologi Mesh

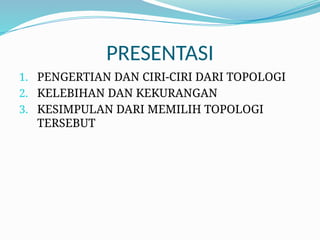

7. PRESENTASI
1. PENGERTIAN DAN CIRI-CIRI DARI TOPOLOGI
2. KELEBIHAN DAN KEKURANGAN
3. KESIMPULAN DARI MEMILIH TOPOLOGI
TERSEBUT

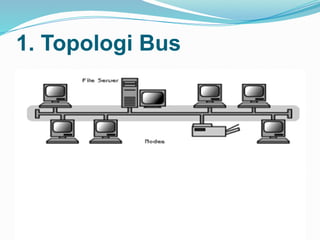

8. 1. Topologi Bus

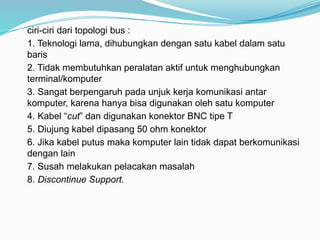

9. ciri-ciri dari topologi bus :
1. Teknologi lama, dihubungkan dengan satu kabel dalam satu
baris
2. Tidak membutuhkan peralatan aktif untuk menghubungkan
terminal/komputer
3. Sangat berpengaruh pada unjuk kerja komunikasi antar
komputer, karena hanya bisa digunakan oleh satu komputer
4. Kabel “cut” dan digunakan konektor BNC tipe T
5. Diujung kabel dipasang 50 ohm konektor
6. Jika kabel putus maka komputer lain tidak dapat berkomunikasi
dengan lain
7. Susah melakukan pelacakan masalah
8. Discontinue Support.

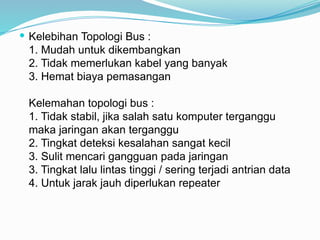

10.  Kelebihan Topologi Bus :
1. Mudah untuk dikembangkan
2. Tidak memerlukan kabel yang banyak
3. Hemat biaya pemasangan
Kelemahan topologi bus :
1. Tidak stabil, jika salah satu komputer terganggu
maka jaringan akan terganggu
2. Tingkat deteksi kesalahan sangat kecil
3. Sulit mencari gangguan pada jaringan
3. Tingkat lalu lintas tinggi / sering terjadi antrian data
4. Untuk jarak jauh diperlukan repeater

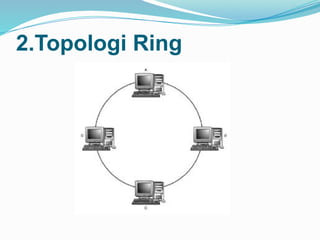

11. 2.Topologi Ring

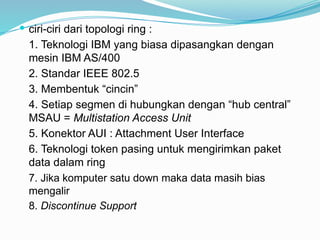

12.  ciri-ciri dari topologi ring :
1. Teknologi IBM yang biasa dipasangkan dengan
mesin IBM AS/400
2. Standar IEEE 802.5
3. Membentuk “cincin”
4. Setiap segmen di hubungkan dengan “hub central”
MSAU = Multistation Access Unit
5. Konektor AUI : Attachment User Interface
6. Teknologi token pasing untuk mengirimkan paket
data dalam ring
7. Jika komputer satu down maka data masih bias
mengalir
8. Discontinue Support

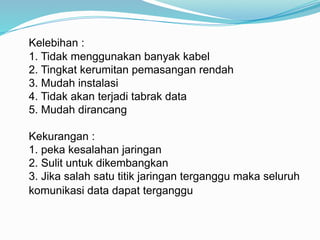

13. Kelebihan :
1. Tidak menggunakan banyak kabel
2. Tingkat kerumitan pemasangan rendah
3. Mudah instalasi
4. Tidak akan terjadi tabrak data
5. Mudah dirancang
Kekurangan :
1. peka kesalahan jaringan
2. Sulit untuk dikembangkan
3. Jika salah satu titik jaringan terganggu maka seluruh
komunikasi data dapat terganggu

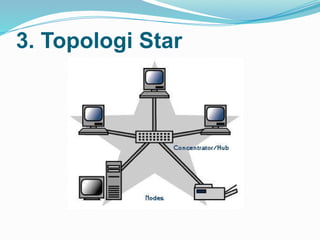

14. 3. Topologi Star

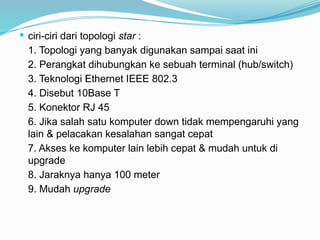

15.  ciri-ciri dari topologi star :
1. Topologi yang banyak digunakan sampai saat ini
2. Perangkat dihubungkan ke sebuah terminal (hub/switch)
3. Teknologi Ethernet IEEE 802.3
4. Disebut 10Base T
5. Konektor RJ 45
6. Jika salah satu komputer down tidak mempengaruhi yang
lain & pelacakan kesalahan sangat cepat
7. Akses ke komputer lain lebih cepat & mudah untuk di
upgrade
8. Jaraknya hanya 100 meter
9. Mudah upgrade

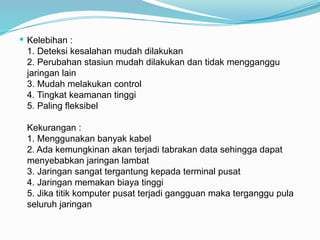

16.  Kelebihan :
1. Deteksi kesalahan mudah dilakukan
2. Perubahan stasiun mudah dilakukan dan tidak mengganggu
jaringan lain
3. Mudah melakukan control
4. Tingkat keamanan tinggi
5. Paling fleksibel
Kekurangan :
1. Menggunakan banyak kabel
2. Ada kemungkinan akan terjadi tabrakan data sehingga dapat
menyebabkan jaringan lambat
3. Jaringan sangat tergantung kepada terminal pusat
4. Jaringan memakan biaya tinggi
5. Jika titik komputer pusat terjadi gangguan maka terganggu pula
seluruh jaringan

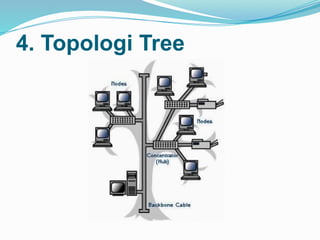

17. 4. Topologi Tree

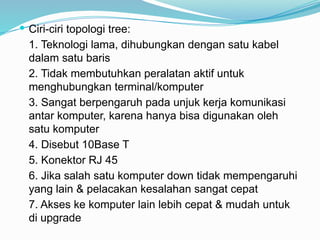

18.  Ciri-ciri topologi tree:
1. Teknologi lama, dihubungkan dengan satu kabel
dalam satu baris
2. Tidak membutuhkan peralatan aktif untuk
menghubungkan terminal/komputer
3. Sangat berpengaruh pada unjuk kerja komunikasi
antar komputer, karena hanya bisa digunakan oleh
satu komputer
4. Disebut 10Base T
5. Konektor RJ 45
6. Jika salah satu komputer down tidak mempengaruhi
yang lain & pelacakan kesalahan sangat cepat
7. Akses ke komputer lain lebih cepat & mudah untuk
di upgrade

19. 

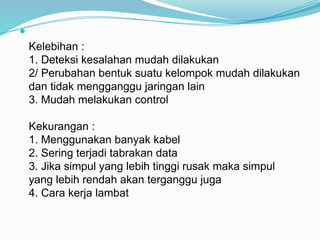

Kelebihan :
1. Deteksi kesalahan mudah dilakukan
2/ Perubahan bentuk suatu kelompok mudah dilakukan
dan tidak mengganggu jaringan lain
3. Mudah melakukan control
Kekurangan :
1. Menggunakan banyak kabel
2. Sering terjadi tabrakan data
3. Jika simpul yang lebih tinggi rusak maka simpul
yang lebih rendah akan terganggu juga
4. Cara kerja lambat

20. 5.Topologi Mesh / Jala

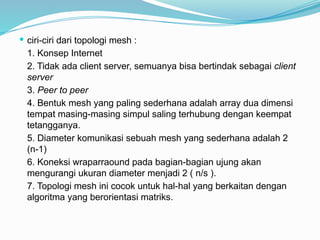

21.  ciri-ciri dari topologi mesh :
1. Konsep Internet
2. Tidak ada client server, semuanya bisa bertindak sebagai client
server
3. Peer to peer
4. Bentuk mesh yang paling sederhana adalah array dua dimensi
tempat masing-masing simpul saling terhubung dengan keempat
tetangganya.
5. Diameter komunikasi sebuah mesh yang sederhana adalah 2
(n-1)
6. Koneksi wraparraound pada bagian-bagian ujung akan
mengurangi ukuran diameter menjadi 2 ( n/s ).
7. Topologi mesh ini cocok untuk hal-hal yang berkaitan dengan
algoritma yang berorientasi matriks.

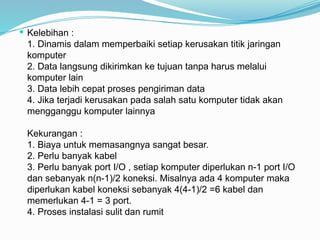

22.  Kelebihan :
1. Dinamis dalam memperbaiki setiap kerusakan titik jaringan
komputer
2. Data langsung dikirimkan ke tujuan tanpa harus melalui
komputer lain
3. Data lebih cepat proses pengiriman data
4. Jika terjadi kerusakan pada salah satu komputer tidak akan
mengganggu komputer lainnya
Kekurangan :
1. Biaya untuk memasangnya sangat besar.
2. Perlu banyak kabel
3. Perlu banyak port I/O , setiap komputer diperlukan n-1 port I/O
dan sebanyak n(n-1)/2 koneksi. Misalnya ada 4 komputer maka
diperlukan kabel koneksi sebanyak 4(4-1)/2 =6 kabel dan
memerlukan 4-1 = 3 port.
4. Proses instalasi sulit dan rumit

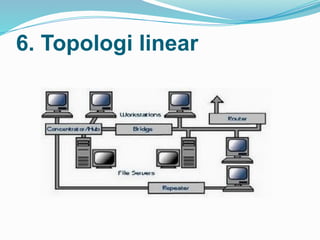

23. 6. Topologi linear

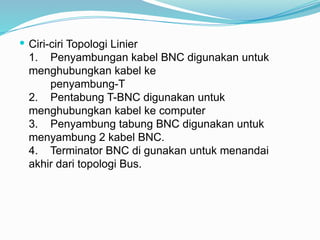

24.  Ciri-ciri Topologi Linier
1. Penyambungan kabel BNC digunakan untuk
menghubungkan kabel ke
penyambung-T
2. Pentabung T-BNC digunakan untuk
menghubungkan kabel ke computer
3. Penyambung tabung BNC digunakan untuk
menyambung 2 kabel BNC.
4. Terminator BNC di gunakan untuk menandai
akhir dari topologi Bus.

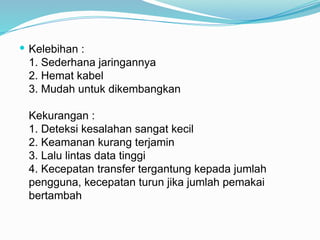

25.  Kelebihan :
1. Sederhana jaringannya
2. Hemat kabel
3. Mudah untuk dikembangkan
Kekurangan :
1. Deteksi kesalahan sangat kecil
2. Keamanan kurang terjamin
3. Lalu lintas data tinggi
4. Kecepatan transfer tergantung kepada jumlah
pengguna, kecepatan turun jika jumlah pemakai
bertambah

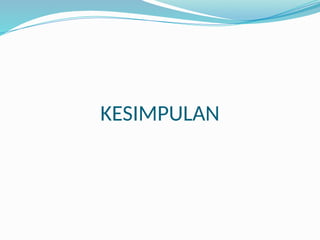

26. KESIMPULAN
