1. TUGAS MATA KULIAH APLIKASI KOMPUTER
Topologi Jaringan Komputer
Widiati Nur Pratiwi
(133140914111004)
Manajemen Informatika
Program Vokasi
Universitas Brawijaya
Malang 2014

2. i
Daftar Isi
Daftar Isi............................................................................................................................ i
Daftar Gambar.................................................................................................................. ii
A. Pendahuluan .......................................................................................................... 1
1.1 Latar Belakang................................................................................................... 1
1.2 Rumusan Masalah.............................................................................................. 1
1.3 Tujuan ................................................................................................................ 1
B. Isi ........................................................................................................................... 2
2.1 Pengertian Topologi Jaringan Komputer ........................................................... 2
2.2 Topologi Jaringan Komputer ............................................................................. 2
2.2.1 Topologi Bus......................................................................................................... 2
2.2.2 Topologi Ring ....................................................................................................... 3
2.2.3 Topologi Star......................................................................................................... 4
2.2.4 Topologi Tree........................................................................................................ 5
2.2.5 Topologi Mesh ( Tak Beraturan)........................................................................... 6
C. Kesimpulan dan Saran........................................................................................... 7
3.1 Kesimpulan ........................................................................................................ 7
3.2 Saran .................................................................................................................. 7
D. Daftar Pustaka : ..................................................................................................... 8

3. ii
Daftar Gambar
GAMBAR 1 : TOPOLOGI BUS..........................................................................................................................3
GAMBAR 2 : TOPOLOGI RING ........................................................................................................................4
GAMBAR 3 : TOPOLOGI STAR ........................................................................................................................4
GAMBAR 4 : TOPOLOGI TREE ........................................................................................................................5
GAMBAR 5 : TOPOLOGI MESH .......................................................................................................................6

4. 1
A. Pendahuluan
1.1 Latar Belakang
Komputer merupakan benda yang sangat berguna bagi kehidupan
manusia. Saat ini semua aktifitas manusia selalu berhubungan dengan
komputer. Dengan adanya komputer maka aktifitas manusia menjadi lebih
mudah dan efisien. Komputer berkembang sesuai dengan perkembangan
kebutuhan manusia, semakin kompleks aktifitas manusia maka perkembangan
komputer juga akan semakin pesat.
Seperti halnya pada jaringan komputer, yang berkembang karena
pekerjaan manusia yang semakin kompleks sehingga mendorong
berkembangnya jaringan komputer di dunia. Sebagai contoh apabila ingin
memanfaatkan sebuah perangkat komputer secara bersama-sama untuk
mengerjakan beberapa proses tanpa banyak membuang waktu, maka dari itu
dibutuhkan sebuah jaringan komputer.
Konsep dari jaringan komputer adalah sekumpulan komputer yang saling
terhubung satu dengan yang lainnya dengan menggunakan media komunikasi
sehingga dapat saling berbagi data, informasi, program dan perangkat keras.
Sedangkan untuk menghubungkan komputer satu dengan yang lainnya ada
berbagai macam tipe dan setiap tipe tersebut memiliki kelebihan dan
kekurangan sehingga harus teliti dalam memutuskannya dan harus disesuaikan
dengan kebutuhan pekerjaan.
Maka dari itu dibutuhkan untuk mempelajari tentang topologi jaringan
komputer agar dapat mengenal karakteristik dari masing-masing tipe dalam
menghubungkan satu komputer dengan komputer lain. Sehingga manusia dapat
bekerja dengan efektif dan efisien.
1.2 Rumusan Masalah
1.2.1 Apa pengertian dari topologi jaringan komputer?
1.2.2 Apa saja jenis-jenis topologi jaringan komputer?
1.3 Tujuan
1.3.1 Mengetahui pengertian topologi jaringan komputer.
1.3.2 Mengetahui jenis-jenis topologi jaringan komputer.

5. 2

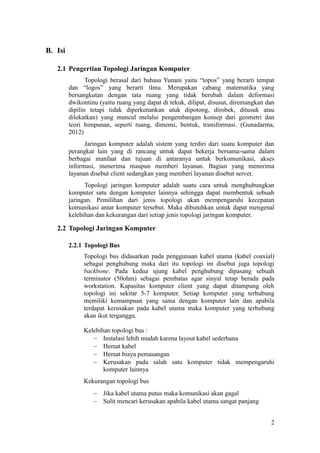

B. Isi
2.1 Pengertian Topologi Jaringan Komputer
Topologi berasal dari bahasa Yunani yaitu “topos” yang berarti tempat
dan “logos” yang berarti ilmu. Merupakan cabang matematika yang
bersangkutan dengan tata ruang yang tidak berubah dalam deformasi
dwikontinu (yaitu ruang yang dapat di tekuk, dilipat, disusut, direntangkan dan
dipilin tetapi tidak diperkenankan utuk dipotong, dirobek, ditusuk atau
dilekatkan) yang muncul melalui pengembangan konsep dari geometri dan
teori himpunan, seperti ruang, dimensi, bentuk, transformasi. (Gunadarma,
2012)
Jaringan komputer adalah sistem yang terdiri dari suatu komputer dan
perangkat lain yang di rancang untuk dapat bekerja bersama-sama dalam
berbagai manfaat dan tujuan di antaranya untuk berkomunikasi, akses
informasi, menerima maupun memberi layanan. Bagian yang menerima
layanan disebut client sedangkan yang memberi layanan disebut server.
Topologi jaringan komputer adalah suatu cara untuk menghubungkan
komputer satu dengan komputer lainnya sehingga dapat membentuk sebuah
jaringan. Pemilihan dari jenis topologi akan mempengaruhi kecepatan
komunikasi antar komputer tersebut. Maka dibutuhkan untuk dapat mengenal
kelebihan dan kekurangan dari setiap jenis topologi jaringan komputer.
2.2 Topologi Jaringan Komputer
2.2.1 Topologi Bus
Topologi bus didasarkan pada penggunaan kabel utama (kabel coaxial)
sebagai penghubung maka dari itu topologi ini disebut juga topologi
backbone. Pada kedua ujung kabel penghubung dipasang sebuah
terminator (50ohm) sebagai pembatas agar sinyal tetap berada pada
workstation. Kapasitas komputer client yang dapat ditampung oleh
topologi ini sekitar 5-7 komputer. Setiap komputer yang terhubung
memiliki kemampuan yang sama dengan komputer lain dan apabila
terdapat kerusakan pada kabel utama maka komputer yang terhubung
akan ikut terganggu.
Kelebihan topologi bus :
 Instalasi lebih mudah karena layout kabel sederhana
 Hemat kabel
 Hemat biaya pemasangan
 Kerusakan pada salah satu komputer tidak mempengaruhi
komputer lainnya
Kekurangan topologi bus
 Jika kabel utama putus maka komunikasi akan gagal
 Sulit mencari kerusakan apabila kabel utama sangat panjang

6. 3
 Kemungkinan akan terjadi data collision (tabrakan data) jika
banyak client yang mengirim data dan akan mengurangi
kecepatan komunikasi
 Keamanan data kurang terjamin
 Diperlukan repeater untuk jarak jauh
Gambar 1 : Topologi Bus
2.2.2 Topologi Ring
Topologi ring sering juga disebut dengan topologi cincin karena
berbentuk cincin yang melingkar. Semua komputer pada topologi ini
akan dihubungkan pada sebuah cincin. Secara sederhana topologi cincin
merupakan untaian media transmisi dari satu terminal ke terminal lainnya
sehingga memebentuk suatu lingkaran, dimana jalur transmisi hanya
“satu arah”. Pada topologi cincin ada tiga fungsi yang diperlukan yaitu :
 Penyelinapan data
 Penerimaan data
 Pemindahan data
Kelebihan topologi ring :
 Menghemat kabel
 Tidak akan terjadi data collision karena pada satu waktu hanya
satu node yang dapat mengirimkan data
 Dapat melayani aliran lalu lintas data yang padat
 Transmisi data yang relative sederhana
Kekurangan topologi ring :
 Kerusakan pada salah satu media pengirim/terminal dapat
melumpuhkan kerja seluruh jaringan
 Paket data harus melewati setiap komputer antara pengirim dan
penerima, sehingga menjadi lebih lambat

7. 4
 Sulit untuk dikembangkan karena pengembangan setiap node
akan sulit jika port sudah habis
 Sulit mendeteksi kerusakan
Gambar 2 : Topologi Ring
2.2.3 Topologi Star
Disebut topologi star karena bentuknya seperti bintang, dimana yang
menjadi pusat berupa hub atau switch. Pada topologi star sebuah terminal
bertindak sebagai pengatur dan pengendali semua komunikasi yang
terjadi. Terminal control bisa berupa komputer yang difungsikan sebagai
pengendali.
Gambar 3 : Topologi Star

8. 5
Kelebihan topologi star :
 Pengelolaan menjadi lebih mudah karena setiap komponen
dihubungkan langsung ke simpul pusat.
 Kegagalan mudah ditelusuri
 Kegagalan pada satu komponen tidak mempengaruhi komunikasi
terminal lainnya
Kekurangan topologi star :
 Kegagalan pusat control memutuskan semua komunikasi
 Bila pusat control berupa HUB maka kecepatan akan berkurang
apabila komputer semakin bertambah
2.2.4 Topologi Tree
Topologi pohon merupakan pengembangan atau generalisasi topologi
bus. Media transmisi merupakan satu kabel yang bercabang namun loop
tidak tertutup. Pada topologi ini dimulai dari suatu titik yang disebut
dengan “headend”. Dari headend beberapa kabel ditarik menajdi cabang,
dan pada setiap cabang terhubung beberapa terminal dalam bentuk bus,
atau dicabang lagi hingga menjadi rumit.
Gambar 4 : Topologi Tree
Kelebihan topologi tree :
 Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap
saat.
Kekurangan topologi tree :

9. 6
 Apabila simpul yang lebih tinggi kemudian tidak berfungsi maka
kelompok lainnya yang berada dibawahnya juga tidak efektif
 Cara kerja jaringan pohon ini relative menjadi lambat
2.2.5 Topologi Mesh ( Tak Beraturan)
Topologi mesh adalah topologi yang tidak memiliki aturan dalam
koneksi. Topologi ini timbul akibat adanya perencanaan awal ketika
membangun sebuah jaringan. Topologi ini merupakan teknologi khusus
yang tidak dapat dibuat dengan pengkabelan, karena system rumit.
Namun dengan teknologi wireless topologi ini sangat memungkinkan
untuk diwujudkan.
Gambar 5 : Topologi Mesh
Kelebihan topologi mesh :
 Memiliki sifat Robusrt
 Memudahkan proses indentifikasi permasalahan pada saat terjadi
kerusakan koneksi antar komputer.
Kekurangan topologi mesh :
 Membutuhkan banyak kabel dan Port I/O
 Instalasi dan konfigurasinya menjadi lebih sulit
 Membutuhkan space didalam ruangan tempat komputer

10. 7
C. Kesimpulan dan Saran
3.1 Kesimpulan
Topologi jaringan komputer adalah suatu cara untuk menghubungkan
komputer satu dengan komputer lainnya sehingga dapat membentuk sebuah
jaringan. Dalam menghubungkan beberapa komputer dibutuhkan juga beberapa
alat untuk mempermudah dalam komunikasi.
Dalam menghubungkan beberapa komputer tersebut ada bermacam-
macam tipe di antaranya yaitu, topologi bus, topologi ring, topologi star,
topologi tree dan topologi mesh. Setiap jenis topologi tersebut memounyai
karakteristik tersendiri.
3.2 Saran
Sehubungan dengan aktifitas manusia yang semakin kompleks maka
keberadaan komputer sangatlah membantu. Pada sebuah perusahaan ataupun
instansi yang berhubungan dengan penggunaan jaringan komputer maka
disarankan untuk mengenal dan mengetahui karakteristik dari masing-masing
topologi jaringan dimana hal ini sangat membantu bahkan dapat mengurangi
beban dari pekerjaan yang semakin kompleks.

11. 8
D. Daftar Pustaka :
Almarogi, S. (2013, November). Pengertian Topologi Jaringan Komputer . Retrieved
Maret 22, 2014, from Teknik Komputer Dan Jaringan:
http://pheebles.blogspot.com/2013/11/pengertian-topologi-jaringan-
komputer.html
Gunadarma, U. (2012). Modul Praktikum Jaringan Komputer Dasar Universitas
Gunadarma. Malang: Laboratorium Sistem Komputer Lanjut Universitas
Gunadarma.
Kristianto, H. (2013, Oktober 25). PENGERTIAN MACAM MACAM TOPOLOGI
JARINGAN KOMPUTER. Retrieved Maret` 22, 2014, from Belajar menjadi
blogger: http://hengkikristiantoateng.blogspot.com/2013/10/pengertian-macam-
macam-topologi-jaringan-komputer.html
Prasetyo, T. G. (2013, September 27). Topologi Jaringan Komputer. Retrieved Maret
22, 2014, from JARINGAN (NETWORK):
http://jaringannetwork.blogspot.com/2013/09/topologi-jaringan-komputer.html
