1. ‫אילן משיח‬

2. v
v
v
v

3. .‫• מושגים‬
Power Over Ethernet -POE •
2003 ‫ משנת‬IEEE802.3af ‫תקן‬

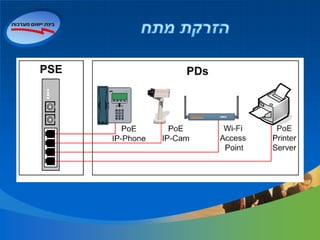

Power sourcing equipment - PSE •
powered device -PD •

5. ‫• אביזרים שמתחברים לרשת תקשורת‬
‫• מצלמות.‬
‫• משדרים אלחוטיים (‪.)AP‬‬
‫• קוראים אופטיים, קוראי ‪.RFID‬‬
‫• טלפונים שולחניים.‬
‫• מחשבי טבלט.‬
‫• ועוד...‬

6. ‫1. מתג תומך ‪.POE‬‬
‫2. מזרק לאביזר בודד‬

7. ‫ה ‪ PSE‬מחפש אם בצד השני יש ‪PD‬‬ ‫•‬
‫קביעת עוצמת השידור 4‪class0-class‬‬ ‫•‬
‫אספקת מתח, רק אם זוהה הצרכן.‬ ‫•‬
‫בקרה על עוצמת אספקת ההספק.‬ ‫•‬

8. ‫• התקנה קלה של האביזרים.‬
‫• טיפול קל יותר למחלקת השרות.‬
‫• ‪ MTBF‬מערכתי גדול יותר.‬

9. ‫נושא‬ IEEE802.3af ‫תקן‬
Maximum power delivered by PSE 15.40 W
Power available at PD 12.95 W
Voltage range (at PSE) 44.0–57.0 V
Voltage range (at PD) 37.0–57.0 V
Maximum current 350 Ma
Maximum cable resistance 20 Ω (Category 3)
Category 3 and
Supported cabling
Category 5

10. ‫• לא תומך באבזרים זוללי זרם.‬
‫• מצלמות ‪PTZ‬‬
‫• מצלמות עם ‪.IR‬‬
‫• טלפון ‪ IP‬עם וידאו.‬
‫• ‪.LPR‬‬
‫• משדרים אלחוטיים ‪ WLAN‬בהספק גבוה‬
‫• ועוד...‬

11. 2009 ‫• תקן חדש מסוף שנת‬
PoE+ or PoE plus •
IEEE 802.3at •

12. ‫נושא‬ IEEE802.3at ‫תקן‬
Maximum power delivered by PSE 34.20 W
Power available at PD 25.50 W
Voltage range (at PSE) 50.0–57.0 V
Voltage range (at PD) 42.5–57.0 V
Maximum current 600 Ma
12.5 Ω
Maximum cable resistance
(Category 5)
Supported cabling Category 5

13. ‫נושא‬ (POE+( IEEE802.3at ‫תקן‬ (POE( IEEE802.3af ‫תקן‬
Maximum power
34.20 W 15.40 W
delivered by PSE
Power available at
25.50 W 12.95 W
PD
Voltage range (at
50.0–57.0 V 44.0–57.0 V
PSE)
Voltage range (at
42.5–57.0 V 37.0–57.0 V
PD)
Maximum current 600 Ma 350 Ma
Maximum cable 12.5 Ω (Category
20 Ω (Category 3)
resistance 5)
Category 3 and
Supported cabling Category 5
Category 5

14. ‫חיווט‬
(1 Gigabit) Bi-Data ‫קצב‬ 10/100 ‫קצב‬ ‫פין במתג/בכבל‬
TxRx A + DC + Rx + Pin 1
TxRx A - DC + Rx - Pin 2
TxRx B + DC - Tx + Pin 3
TxRx C + DC + Pin 4
TxRx C - DC + Pin 5
TxRx B - DC - Tx - Pin 6
TxRx D + DC - Pin 7
TxRx D - DC - Pin 8

15. ‫לסיכום‬
‫• בחירת "המזרק הנכון" תמנע כאבים‬
‫ותשפר את רמת החיים.‬
‫• תכנון יסודי - הינו ערובה להצלחת הפרויקט‬

16. ‫שאלות.....‬
