brief information about nexus 7000 , 5000 , 2000

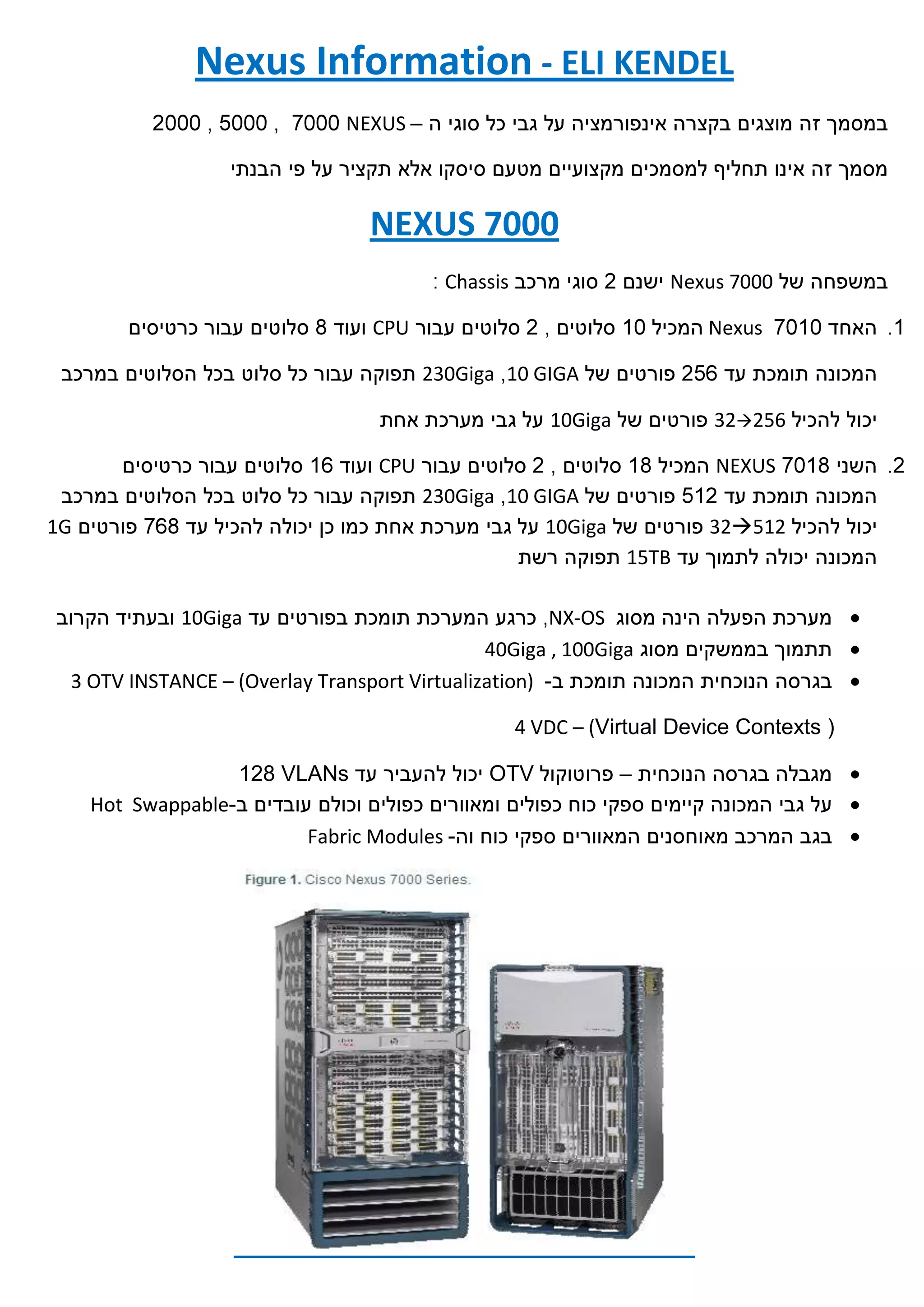

1. Nexus Information - ELI KENDEL<br />במסמך זה מוצגים בקצרה אינפורמציה על גבי כל סוגי ה –NEXUS 7000 , 5000 , 2000<br />מסמך זה אינו תחליף למסמכים מקצועיים מטעם סיסקו אלא תקציר על פי הבנתי<br />NEXUS 7000<br />במשפחה של Nexus 7000 ישנם 2 סוגי מרכב Chassis :<br />האחד 7010 Nexus המכיל 10 סלוטים , 2 סלוטים עבור CPU ועוד 8 סלוטים עבור כרטיסים<br />המכונה תומכת עד 256 פורטים של 10 GIGA, 230Giga תפוקה עבור כל סלוט בכל הסלוטים במרכב<br />יכול להכיל 32256 פורטים של 10Giga על גבי מערכת אחת<br />השני 7018 NEXUS המכיל 18 סלוטים , 2 סלוטים עבור CPU ועוד 16 סלוטים עבור כרטיסים<br />המכונה תומכת עד 512 פורטים של 10 GIGA, 230Giga תפוקה עבור כל סלוט בכל הסלוטים במרכב<br />יכול להכיל 32512 פורטים של 10Giga על גבי מערכת אחת כמו כן יכולה להכיל עד 768 פורטים 1G<br />המכונה יכולה לתמוך עד 15TB תפוקה רשת<br />מערכת הפעלה הינה מסוג NX-OS , כרגע המערכת תומכת בפורטים עד 10Giga ובעתיד הקרוב<br />תתמוך בממשקים מסוג 40Giga , 100Giga<br />בגרסה הנוכחית המכונה תומכת ב- 3 OTV INSTANCE – (Overlay Transport Virtualization) <br /> 4 VDC – (Virtual Device Contexts )<br />מגבלה בגרסה הנוכחית – פרוטוקול OTV יכול להעביר עד 128 VLANs<br />על גבי המכונה קיימים ספקי כוח כפולים ומאוורים כפולים וכולם עובדים ב- Hot Swappable<br />בגב המרכב מאוחסנים המאוורים ספקי כוח וה-Fabric Modules <br />כרטיסים כל גבי המכונה - I/O Modules<br />כרטיס – Supervisior Module<br />כרטיס – 48 port copper 10/100/1000 module <br />עובד עם קבוצות עבודה של 8 פורטים, כלומר כאשר מגדירים OTV על הכרטיס זה שמיניה שלמה תהיה מקושרת לאותו OTV<br />כרטיס – 8 port 10 Giga module<br />עובד בקבוצה בודדת כלומר כל פורט יכול להכיל OTV בודד<br />כרטיס – 32 port 10 Giga module<br />כרטיס – 48 port 1G SFP<br />כרטיס – Fabric Module<br />Nexus 5000<br />במשפחה של Nexus 5000 ישנם 2 סוגי מרכב Chassis :<br />הראשון Nexus 5010 עם חריץ הרחבה , מתג הינו 1-RU עם תפוקה של 500Gb<br />מכיל 20 פורטים נחושת + 1-Extension Module עד 28 פורטים מקסימאלי<br />8 פורטים הראשונים יכולים להיות 1G/10G וכל השאר 10G<br />Nexus 5020 עם שתי חריצים , מתג הינו 2-RU עם תפוקה של 1.12Tb<br />מכיל 40 פורטים נחושת + 2 Extension Module עד 56 פורטים מקסימאלי<br />16 פורטים ראשונים יכולים להיות 1G/10G וכל השאר 10G<br />ישנם פורטים שתומכים בפייבר טהור עבור Netapp/EMC/MDS – כיום ישנם מספר יצרנים שמייצרים NIC CARD לדוג' Intel , Emulex , Qlogic<br />יכולת לנהל עד 12 מתגי 2248 תחת קורת גג אחת<br />נותן תמיכה של Wire Speed + Low Leantcy + Support POD , תומך ב-Ethernet , ISCSI , <br /> ,Fiber Channel FCoE , על גבי המוצר ישנם גיבוי ברמה של ספק כוח , מאווררים , <br /> High Performance Cluster<br />Nexus 2000<br />זהו המתג שמתחברים אליו השרתים בחווה ישנם מספר דגמים מהסדרה 2000<br />
