1. BAB VII
JARINGAN KOMPUTER

2. 1. Berdasarkan Luas Area. Local Area Network,
Metropolitan Area Network, dan Wide Area
Network
2. Berdasarkan Protokol. Closed Protocol dan
Open Protocol.
3. Media Transmisi (Layer Fisik)
1. Berkabel.
• Berdasarkan Topologi. Star, Bus, tree, mesh dan Ring.
• Berdasarkan Jenis Kabel. UTP, Coxial, dan Fiber Optik.
1. Tanpa Kabel. Gelombang Micro, Satelit, Gelombang
Radio,dan Infra Merah.

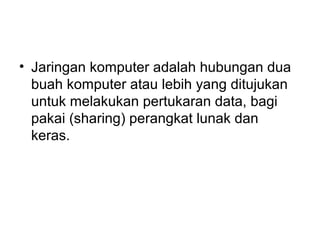

3. • Jaringan komputer adalah hubungan dua
buah komputer atau lebih yang ditujukan
untuk melakukan pertukaran data, bagi
pakai (sharing) perangkat lunak dan
keras.

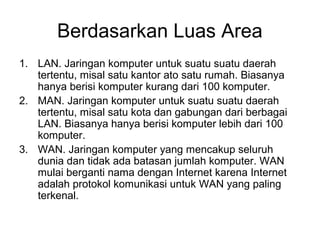

4. Berdasarkan Luas Area
1. LAN. Jaringan komputer untuk suatu suatu daerah
tertentu, misal satu kantor ato satu rumah. Biasanya
hanya berisi komputer kurang dari 100 komputer.
2. MAN. Jaringan komputer untuk suatu suatu daerah
tertentu, misal satu kota dan gabungan dari berbagai
LAN. Biasanya hanya berisi komputer lebih dari 100
komputer.
3. WAN. Jaringan komputer yang mencakup seluruh
dunia dan tidak ada batasan jumlah komputer. WAN
mulai berganti nama dengan Internet karena Internet
adalah protokol komunikasi untuk WAN yang paling
terkenal.

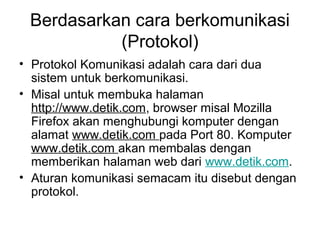

5. Berdasarkan cara berkomunikasi
(Protokol)
• Protokol Komunikasi adalah cara dari dua
sistem untuk berkomunikasi.
• Misal untuk membuka halaman
http://www.detik.com, browser misal Mozilla
Firefox akan menghubungi komputer dengan
alamat www.detik.com pada Port 80. Komputer
www.detik.com akan membalas dengan
memberikan halaman web dari www.detik.com.
• Aturan komunikasi semacam itu disebut dengan
protokol.

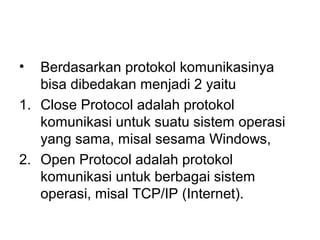

6. • Berdasarkan protokol komunikasinya
bisa dibedakan menjadi 2 yaitu
1. Close Protocol adalah protokol
komunikasi untuk suatu sistem operasi
yang sama, misal sesama Windows,
2. Open Protocol adalah protokol
komunikasi untuk berbagai sistem
operasi, misal TCP/IP (Internet).

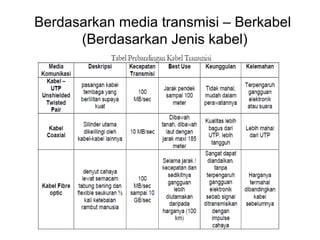

7. Berdasarkan media transmisi – Berkabel
(Berdasarkan Jenis kabel)

8. Berdasarkan media transmisi – Berkabel
(Berdasarkan Topologi)

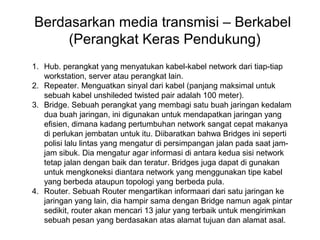

9. Berdasarkan media transmisi – Berkabel
(Perangkat Keras Pendukung)
1. Hub. perangkat yang menyatukan kabel-kabel network dari tiap-tiap
workstation, server atau perangkat lain.
2. Repeater. Menguatkan sinyal dari kabel (panjang maksimal untuk
sebuah kabel unshileded twisted pair adalah 100 meter).
3. Bridge. Sebuah perangkat yang membagi satu buah jaringan kedalam
dua buah jaringan, ini digunakan untuk mendapatkan jaringan yang
efisien, dimana kadang pertumbuhan network sangat cepat makanya
di perlukan jembatan untuk itu. Diibaratkan bahwa Bridges ini seperti
polisi lalu lintas yang mengatur di persimpangan jalan pada saat jam-
jam sibuk. Dia mengatur agar informasi di antara kedua sisi network
tetap jalan dengan baik dan teratur. Bridges juga dapat di gunakan
untuk mengkoneksi diantara network yang menggunakan tipe kabel
yang berbeda ataupun topologi yang berbeda pula.
4. Router. Sebuah Router mengartikan informaari dari satu jaringan ke
jaringan yang lain, dia hampir sama dengan Bridge namun agak pintar
sedikit, router akan mencari 13 jalur yang terbaik untuk mengirimkan
sebuah pesan yang berdasakan atas alamat tujuan dan alamat asal.

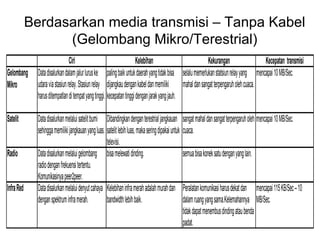

10. Berdasarkan media transmisi – Tanpa Kabel
(Gelombang Mikro/Terestrial)
Ciri Kelebihan Kekurangan Kecepatan transmisi
Gelombang Data disalurkan dalam jalur lurus ke paling baik untuk daerah yang tidak bisa selalu memerlukan statsiun relay yang mencapai 10 MB/Sec.
Mikro udara via stasiun relay. Stasiun relay dijangkau dengan kabel dan memiliki mahal dan sangat terpengaruh oleh cuaca.
harus ditempatlan di tempat yang tinggi. kecepatan tinggi dengan jarak yang jauh.
Satelit Data disalurkan melalui satelit bumi Dibandingkan dengan terestrial jangkauan sangat mahal dan sangat terpengaruh oleh mencapai 10 MB/Sec.
sehingga memiliki jangkauan yang luas. satelit lebih luas, maka sering dipakai untuk cuaca.
televisi.
Radio Data disalurkan melalui gelombang bisa melewati dinding. semua bisa konek satu dengan yang lain.
radio dengan frekuensi tertentu.
Komunikasinya peer2peer.
Infra Red Data disalurkan melalui denyut cahaya Kelebihan infra merah adalah murah dan Peralatan komunikasi harus dekat dan mencapai 115 KB/Sec – 10
dengan spektrum infra merah. bandwidth lebih baik. dalam ruang yang sama.Kelemahannya MB/Sec.
tidak dapat menembus dinding atau benda
padat.
