Pertemuan 04 lantai
Lantai adalah konstruksi bangunan yang berada di atas tanah yang berfungsi membatasi interior dengan luar. Lantai berfungsi sebagai buffer suhu dan resapan air, serta harus kuat menahan beban. Jenis penutup lantai meliputi batu alam, kayu, keramik, dan sintetis yang memberi keindahan dan kenyamanan. Pola dan bahan lantai harus dirancang dengan detail untuk memudahkan pelaksanaan.
Pertemuan 04 lantai
- 1. LANTAI Stuktur Konstruksi 1 SriKurniasih, S.T., M.Ars Pertemuan 4
- 2. Lantai • Lantai adalahkonstruksi bangunan gedung yang berada diatas tanah atau yang berfungsi membatasi interior bangunan dengan permukaan tanah • Lantai berfungsi sebagai buffer suhu panas, dingin dan resapan air tanah dibawahnya
- 4. Plat Lantai • Platlantai adalah pembatas ruangan secara horizontal (pada bangunan bertingkat) • Plat lantai harus dapat menahan beban yang bekerja diatasnya (beban penghuni dan perabot)
- 8. Penutup lantai • Penutuplantai adalah lapisan akhir dari lantai atau finishing lantai • Penutup lantai sebaiknya memiliki sifat lentur untuk memfasilitasi sendi manusia sebagai penggunanya
- 9. Jenis Penutup LantaiBatu Alam • Marmer • Granit • Batu kapur • Batu alam
- 10. Marmer • Marmer adalahbatuan kristalin kasar yang berasal dari batu gamping atau dolomit. Marmer yang murni berwarna putih dan terutama disusun oleh mineral marmer kalsit • Marmer atau batu pualam merupakan batuan hasil proses metamorfosa atau malihan dari batu gamping. Pengaruh suhu dan tekanan yang dihasilkan oleh gaya endogen menyebabkan terjadi rekristalisasi pada batuan tersebut membentuk berbagai foliasi maupun non foliasi. Akibat rekristalisasi struktur asal batuan membentuk tekstur baru dan keteraturan butir.
- 11. Marmer • Marmer Indonesiadiperkirakan berumur sekitar 30–60 juta tahun atau berumur Kuarter hingga Tersier • Campuran warna yang berbeda dapat mempunyai pita-pita warna. kristal-kristalnya sedang sampai kasar, jika ditetesi asam akan mengeluarkan bunyi mendesis • Contoh Merk : Marmer Lampung, Tulungagung, Bandung, Padalarang, Citatah dll
- 14. Granit • Granit adalahjenis batuan intrusif, felsik, igneus • Granit kebanyakan besar, keras dan kuat, dan oleh karena itu banyak digunakan sebagai batuan untuk konstruksi. Kepadatan rata-rata granit adalah 2,75 gr/cm³ dengan jangkauan antara 1,74 dan 2,80 • Kata granit berasal dari bahasa Latin granum
- 17. Batu Kapur /Limestone • Batu kapur (limestone) dapat terjadi dengan beberapa cara, yaitu secara organik, secara Batu- Kapur-Limestone mekanik, atau secara kimia • Sebagian besar batu kapur yang terdapat di alam terjadi secara organik, jenis ini berasal dari pengendapan cangkang/rumah kerang dan siput, foraminifera atau ganggang, atau berasal dari kerangka binatang koral/kerang
- 18. Batu Kapur /Limestone • Batu kapur dapat berwarna putih susu, abu muda, abu tua, coklat bahkan hitam, tergantung keberadaan mineral pengotornya • Penggunaan batu kapur sudah beragam diantaranya untuk bahan kaptan, bahan campuran bangunan, industri karet dan ban, kertas, dan lain-lain.
- 20. Batu Alam /Batu Tempel • Batu bata merupakan material bangunan yang paling banyak bisa kita jumpai. Dan meng- ekspose batu bata pada dinding adalah inovasi yang paling mungkin,karena bukannya bahan dinding tersusun dari susunan batu bata. Tapi perlu diingat bahwa tidak semua batu bata bisa nampak indah bila di ekspose.

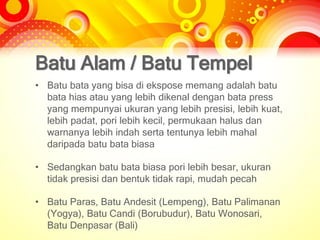

- 21. Batu Alam /Batu Tempel • Batu bata yang bisa di ekspose memang adalah batu bata hias atau yang lebih dikenal dengan bata press yang mempunyai ukuran yang lebih presisi, lebih kuat, lebih padat, pori lebih kecil, permukaan halus dan warnanya lebih indah serta tentunya lebih mahal daripada batu bata biasa • Sedangkan batu bata biasa pori lebih besar, ukuran tidak presisi dan bentuk tidak rapi, mudah pecah • Batu Paras, Batu Andesit (Lempeng), Batu Palimanan (Yogya), Batu Candi (Borubudur), Batu Wonosari, Batu Denpasar (Bali)
- 24. Jenis Penutup LantaiKayu / Parket • Parket kayu solid wood • Parket lapis / engineered wood flooring • Parquette laminated / HDF (serbuk dipadatkan)

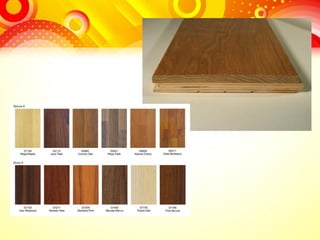

- 26. Parket Kayu SolidWood • Jenis penutup lantai kayu parket/parquet solid adalah bahan material yang terbuat dari 100% kayu utuh serta kayu yang kuat, keras dan memiliki serat Parket Kayu Solid wood yang indah sehingga cocok digunakan untuk lantai • Kayu-kayu tersebut antara lain: jati, merbau, ulin, kempas, sonokeling dsb. lantai kayu parket/parquet memiliki sejenis lidah dan mulut/tongue & groove (T&G) pada keempat sisinya, ini berguna untuk mengunci antara batangan satu dengan batangan lainnya pada saat pemasangan, sehingga pabrik dapat membentuk T&G pada parket solid yang sudah berbentuk Lam menggunakan mesin khusus.
- 27. Parket Kayu SolidWood • Setelah itu pabrik menyediakan parket/parquet solid yang belum difinishing dan yang sudah difinishing menggunakan teknologi Ultra Violet (UV) • Jadi apabila Anda membeli parket/parquet solid baik itu berbentuk Lam maupun T&G yang belum difinishing sudah pasti harganya lebih murah dibanding dengan yang sudah difinishing, namun setelah parket/parquet tersebut terpasang dengan rapi Anda perlu mengeluarkan biaya lagi untuk finishing yang biasanya menggunakan polyurethane dan seringkali biaya yang dikeluarkan lebih besar dibanding membeli parket solid yang sudah difinishing pabrik
- 28. Parket Kayu SolidWood • Selain itu jika Anda membeli parket solid yang sudah difinishing pabrik ini akan memudahkan Anda karena Anda hanya perlu memasangnya, kelebihan lain dari parket solid yang sudah difinishing pabrik adalah ramah lingkungan karena tidak menimbulkan bau cat pernish pada saat penyemprotannya
- 31. Parket Lapis /Engineered Wood Flooring • Parket ini dibuat dari potongan-potongan kecil kayu • Seluruh body parket ini berasal dari satu jenis kayu saja, antara lain: jati, sonokeling, merbau, oak dan lain-lain Parket lapis / Engineered Wood Flooring Engineering parquet. Lapisan atasnya hanya berupa lapisan tipis (veneer) sedangkan bagian bawahnya dapat berupa jenis Multiplek atau ply wood atau sering juga disebut kayu lapis.
- 32. Parket Lapis /Engineered Wood Flooring • Dengan proses engineering, Veneer ini di tempelkan pada salah satu permukaan multiplek. Proses penempelan ini menggunakan mesin industrial khusus dan bahan lem yang berkualitas tinggi sehingga mendapatkan daya rekat yang sangat kuat dan tahan terhadap air. Pada prinsipnya, engineering flooring merupakan lantai kayu yang berasal dari material kayu asli yang dibuat berlapis • Selain dapat memberi kehangatan pada suatu ruangan, melalui kehadirannya mampu pula menambah estetika sebuah hunian

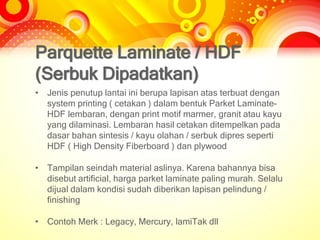

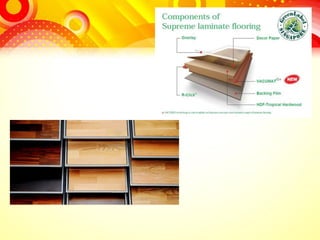

- 36. Parquette Laminate /HDF (Serbuk Dipadatkan) • Jenis penutup lantai ini berupa lapisan atas terbuat dengan system printing ( cetakan ) dalam bentuk Parket Laminate- HDF lembaran, dengan print motif marmer, granit atau kayu yang dilaminasi. Lembaran hasil cetakan ditempelkan pada dasar bahan sintesis / kayu olahan / serbuk dipres seperti HDF ( High Density Fiberboard ) dan plywood • Tampilan seindah material aslinya. Karena bahannya bisa disebut artificial, harga parket laminate paling murah. Selalu dijual dalam kondisi sudah diberikan lapisan pelindung / finishing • Contoh Merk : Legacy, Mercury, lamiTak dll
- 40. Jenis Penutup LantaiBuatan dari Keramik &Tanah Liat • Keramik • Mozaik • Tegel • Terakota • Teraso
- 41. Keramik • Terbuat daritanah liat yang dibakar. Tahan lama, tahan air,perawatannya mudah, ukuran & motif beragam, harga variatif • Contoh Merk : Roman, Asia, Mulia,Ikad, KIA, Masterina, Arwana
- 45. Mozaik • Keramik mosaicadalah jenis keramik tileyang dibentuk dari potongan keramik-mozaik potongankeramik berukuran kecil (mosaic), yang selanjutnya akan dirangkai membentuk pola tertentu sesuai dengan desain yang diinginkan • Mosaic sangat fleksibel untuk diolah menjadi aneka desain, sesuai dengan berbagai gaya interior, baik minimalis, klasik ataupun etnik
- 48. Tegel • Ubin /tegel jenis penutup lantai yang sudah tegel- ubin ada sebelum ada keramik • Banyak dipakai di rumah-rumah tua. Karena warnanya didominasi warna-warna tanah, penampilannya terlihat natural • Saat ini dipakai untuk rumah yang berkonsep tradisional, rustic atau modern eklektik. Tidak tahan air, supaya awet harus diberi glasir / coating

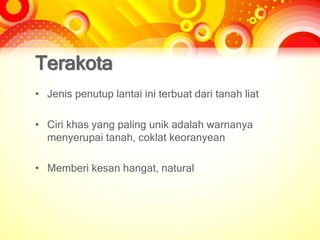

- 51. Terakota • Jenis penutuplantai ini terbuat dari tanah liat • Ciri khas yang paling unik adalah warnanya menyerupai tanah, coklat keoranyean • Memberi kesan hangat, natural

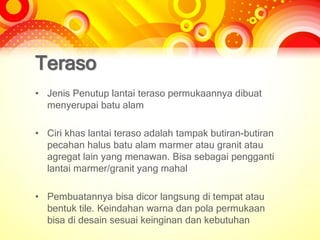

- 54. Teraso • Jenis Penutuplantai teraso permukaannya dibuat menyerupai batu alam • Ciri khas lantai teraso adalah tampak butiran-butiran pecahan halus batu alam marmer atau granit atau agregat lain yang menawan. Bisa sebagai pengganti lantai marmer/granit yang mahal • Pembuatannya bisa dicor langsung di tempat atau bentuk tile. Keindahan warna dan pola permukaan bisa di desain sesuai keinginan dan kebutuhan

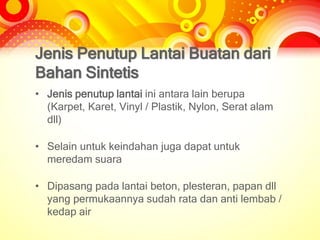

- 57. Jenis Penutup LantaiBuatan dari Bahan Sintetis • Jenis penutup lantai ini antara lain berupa (Karpet, Karet, Vinyl / Plastik, Nylon, Serat alam dll) • Selain untuk keindahan juga dapat untuk meredam suara • Dipasang pada lantai beton, plesteran, papan dll yang permukaannya sudah rata dan anti lembab / kedap air

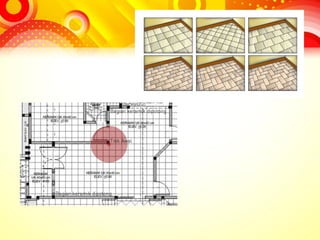

- 59. Pola Lantai • Rencanapola lantai adalah salah satu rangkaian gambar kerja yang menunjukkan disain pola pemasangan lantai, bahan, starting point dan ukuran lantai yang direncanakan • Untuk bisa mendapatkan pola, maka perencana/arsitek harus menggambarkan polanya secara detail dan jelas, sehingga dapat diterjemahkan oleh tukang/pelaksana
- 62.
- 63.
