Dokumen ini membahas perkembangan dan fungsi Video Graphics Adapter (VGA) serta komponen terkaitnya, termasuk berbagai jenis VGA seperti onboard, add-on, dan berdasarkan jenis slot (AGP, PCI, PCIe). VGA berfungsi untuk mengubah data menjadi tampilan grafis, dan memerlukan driver untuk berkomunikasi dengan sistem operasi. Penjelasan juga mencakup aplikasi penggunaan VGA dalam berbagai program, dari pengolahan gambar hingga gaming.

1. Perkembangan VGA
(Video Graphics Adapter)
Mochamad Ilham Yahya
Rizky Tri Mulyana
Rendy Abdullahmalik
Umar Hanafi

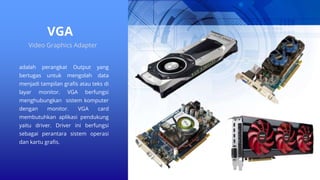

2. VGA
adalah perangkat Output yang
bertugas untuk mengolah data
menjadi tampilan grafis atau teks di
layar monitor. VGA berfungsi
menghubungkan sistem komputer
dengan monitor. VGA card
membutuhkan aplikasi pendukung
yaitu driver. Driver ini berfungsi
sebagai perantara sistem operasi
dan kartu grafis.
Video Graphics Adapter

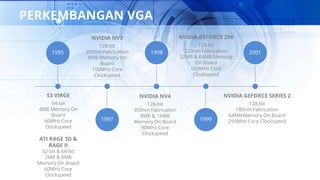

3. NVIDIA NV3
128-bit
350nm Fabrication
8MB Memory On
Board
100MHz Core
Clockspeed
S3 VIRGE
64-bit
4MB Memory On
Board
66MHz Core
Clockspeed
ATI RAGE 3D &
RAGE II
32-bit & 64-bit
2MB & 8MB
Memory On Board
60MHz Core
Clockspeed
1995 1998 2001
1997 1999
NVIDIA NV4
128-bit
350nm Fabrication
8MB & 16MB
Memory On Board
90MHz Core
Clockspeed
NVIDIA GEFORCE SERIES 2
128-bit
180nm Fabrication
64MB Memory On Board
250MHz Core Clockspeed
NVIDIA GEFORCE 256
128-bit
220nm Fabrication
32MB & 64MB Memory
On Board
120MHz Core
Clockspeed
PERKEMBANGAN VGA

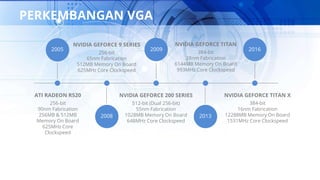

4. NVIDIA GEFORCE 9 SERIES
256-bit
65nm Fabrication
512MB Memory On Board
625MHz Core Clockspeed
ATI RADEON R520
256-bit
90nm Fabrication
256MB & 512MB
Memory On Board
625MHz Core
Clockspeed
2005 2009 2016
2008 2013
NVIDIA GEFORCE 200 SERIES
512-bit (Dual 256-bit)
55nm Fabrication
1028MB Memory On Board
648MHz Core Clockspeed
NVIDIA GEFORCE TITAN X
384-bit
16nm Fabrication
12288MB Memory On Board
1531MHz Core Clockspeed
NVIDIA GEFORCE TITAN
384-bit
28nm Fabrication
6144MB Memory On Board
993MHz Core Clockspeed
PERKEMBANGAN VGA

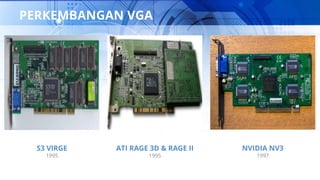

5. PERKEMBANGAN VGA
S3 VIRGE
1995
ATI RAGE 3D & RAGE II
1995
NVIDIA NV3
1997

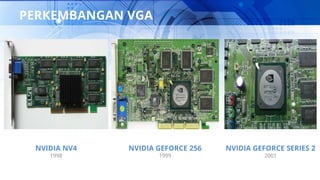

6. PERKEMBANGAN VGA
NVIDIA NV4
1998
NVIDIA GEFORCE 256
1999
NVIDIA GEFORCE SERIES 2
2001

7. PERKEMBANGAN VGA
ATI RADEON R520
2005
NVIDIA GEFORCE SERIES 9
2008
NVIDIA GEFORCE 200 SERIES
2009

8. PERKEMBANGAN VGA
NVIDIA GEFORCE TITAN
2013
NVIDIA GEFORCE TITAN X
2016

9.  GPU : adalah prosesor dari sebuah video card, dan
berfungsi untuk pengolahan data gambar yang
akan ditampilkan di layar monitor. Karena suhu
yang tinggi dari prosesor grafis yang bisa mencapai
puncak, maka dipasang radiator dan kipas sering di
atasnya.
 Heatsink & Fan : berfungsi sebagai pendingin kartu
grafis
 Memory VGA : untuk menyimpan gambar yang
diproses oleh GPU sebelum ditampilkan ke
monitor. Semakin besar memori video, semakin
baik kartu grafis dapat menangani tekstur ketika
menampilkan gambar 3D.
 RAMDAC (Random Access Memory Digital-
Analog Converter) : berfungsi untuk mengubah
sinyal digital yang dihasilkan oleh kartu video
menjadi sinyal analog yang akan ditampilkan pada
layar monitor.
KOMPONEN-KOMPONEN VGA

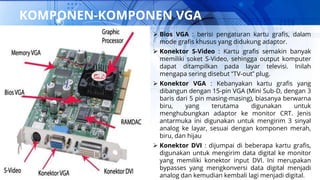

10.  Bios VGA : berisi pengaturan kartu grafis, dalam
mode grafis khusus yang didukung adaptor.
 Konektor S-Video : Kartu grafis semakin banyak
memiliki soket S-Video, sehingga output komputer
dapat ditampilkan pada layar televisi. Inilah
mengapa sering disebut “TV-out” plug.
 Konektor VGA : Kebanyakan kartu grafis yang
dibangun dengan 15-pin VGA (Mini Sub-D, dengan 3
baris dari 5 pin masing-masing), biasanya berwarna
biru, yang terutama digunakan untuk
menghubungkan adaptor ke monitor CRT. Jenis
antarmuka ini digunakan untuk mengirim 3 sinyal
analog ke layar, sesuai dengan komponen merah,
biru, dan hijau
 Konektor DVI : dijumpai di beberapa kartu grafis,
digunakan untuk mengirim data digital ke monitor
yang memiliki konektor input DVI. Ini merupakan
bypasses yang mengkonversi data digital menjadi
analog dan kemudian kembali lagi menjadi digital.
KOMPONEN-KOMPONEN VGA

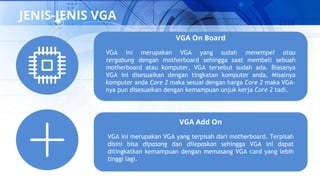

11. JENIS-JENIS VGA
VGA On Board
VGA ini merupakan VGA yang sudah menempel atau
tergabung dengan motherboard sehingga saat membeli sebuah
motherboard atau komputer, VGA tersebut sudah ada. Biasanya
VGA ini disesuaikan dengan tingkatan komputer anda, Misalnya
komputer anda Core 2 maka sesuai dengan harga Core 2 maka VGA-
nya pun disesuaikan dengan kemampuan unjuk kerja Core 2 tadi.
VGA Add On
VGA ini merupakan VGA yang terpisah dari motherboard. Terpisah
disini bisa dipasang dan dilepaskan sehingga VGA ini dapat
ditingkatkan kemampuan dengan memasang VGA card yang lebih
tinggi lagi.

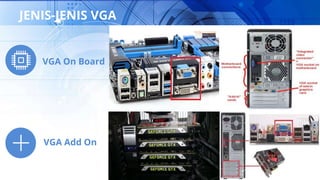

12. JENIS-JENIS VGA
VGA On Board
VGA Add On

13. JENIS-JENIS VGA BERDASARKAN SLOTNYA
VGA AGP (Accelerated Graphics Port)
Jenis kartu AGP di tancapkan ke slot ekspansi AGP
(Accelerated Graphics Port) bus dengan menggunakan
sistim 128 bit dan 256 bit. Dasar dari di buatnya AGP
adalah untuk mempercepat transfer data terhadap
memori secara signifikan dari cpu ke tampilan
monitor.
Jenis slot VGA AGP dapat dengan mudah di kenali dari
ciri fisiknya yang kelihatan dari pin-nya yang
membentuk vertikal yang lebih mirip dengan formasi
sarang lebah
AGP

14. JENIS-JENIS VGA BERDASARKAN SLOTNYA
VGA PCI (Peripheral
Component Interconnect)
Jenis kartu VGA PCI di tancapkan pada slot
ekspansi PCI (Peripheral Component
Interconnect) bus dengan menggunakan sistim
32 bit dan 64 bit.
Namun untuk saat ini jenis VGA PCI juga
sudah jarang di gunakan karena keterbatasan
kualitas yang dimilikinya.
Slot PCI memiliki ciri jenis pin lurus secara
vertikal.
PCI

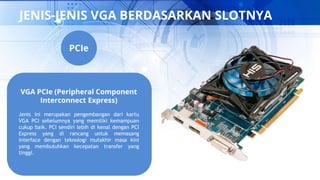

15. JENIS-JENIS VGA BERDASARKAN SLOTNYA
VGA PCIe (Peripheral Component
Interconnect Express)
Jenis ini merupakan pengembangan dari kartu
VGA PCI sebelumnya yang memiliki kemampuan
cukup baik. PCI sendiri lebih di kenal dengan PCI
Express yang di rancang untuk memasang
interface dengan teknologi mutakhir masa kini
yang membutuhkan kecepatan transfer yang
tinggi.
PCIe

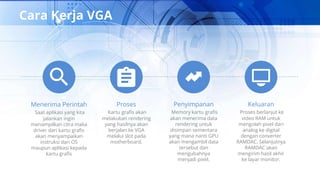

16. Keluaran
Proses berlanjut ke
video RAM untuk
mengolah pixel dari
analog ke digital
dengan converter
RAMDAC. Selanjutnya
RAMDAC akan
mengirim hasil akhir
ke layar monitor.
Penyimpanan
Memory kartu grafis
akan menerima data
rendering untuk
disimpan sementara
yang mana nanti GPU
akan mengambil data
tersebut dan
mengubahnya
menjadi pixel.
Proses
Kartu grafis akan
melakukan rendering
yang hasilnya akan
berjalan ke VGA
melalui slot pada
motherboard.
Menerima Perintah
Saat aplikasi yang kita
jalankan ingin
menampilkan citra maka
driver dari kartu grafis
akan menyampaikan
instruksi dari OS
maupun aplikasi kepada
kartu grafis
Cara Kerja VGA

17. 17

18. Pengaplikasian VGA / Kartu Grafis
18
Microsoft Paint

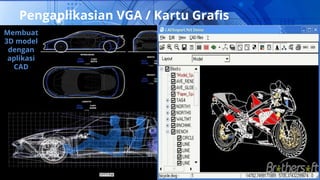

19. Pengaplikasian VGA / Kartu Grafis
19
Membuat
3D model
dengan
aplikasi
CAD

20. Pengaplikasian VGA / Kartu Grafis
Membuat Animasi

21. Pengaplikasian VGA / Kartu Grafis
Bermain Game

22. Thank You
For Your Attention 
