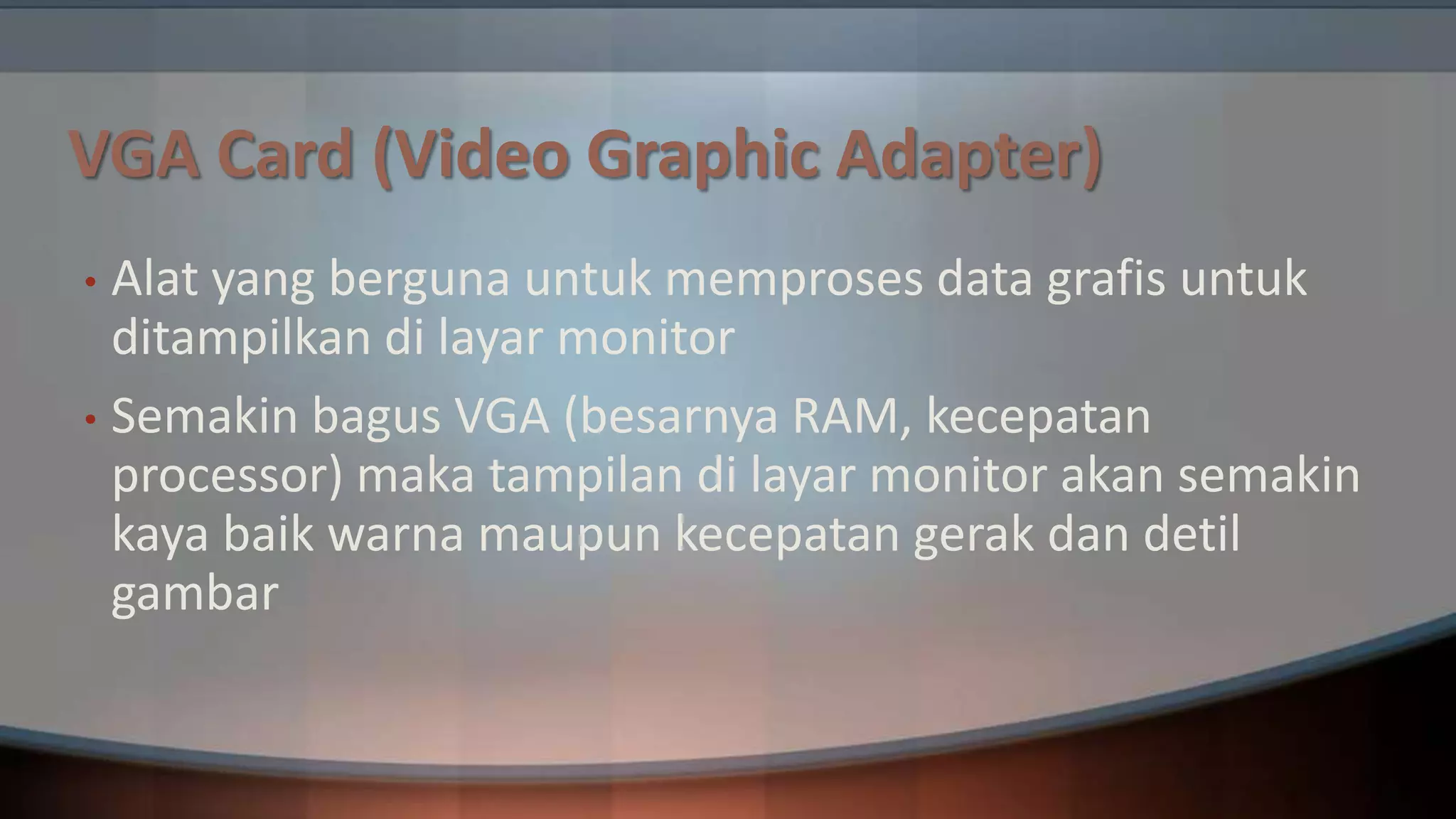

- 2. VGA Card (VideoGraphic Adapter) Alat yang berguna untuk memproses data grafis untuk ditampilkan di layar monitor • Semakin bagus VGA (besarnya RAM, kecepatan processor) maka tampilan di layar monitor akan semakin kaya baik warna maupun kecepatan gerak dan detil gambar •

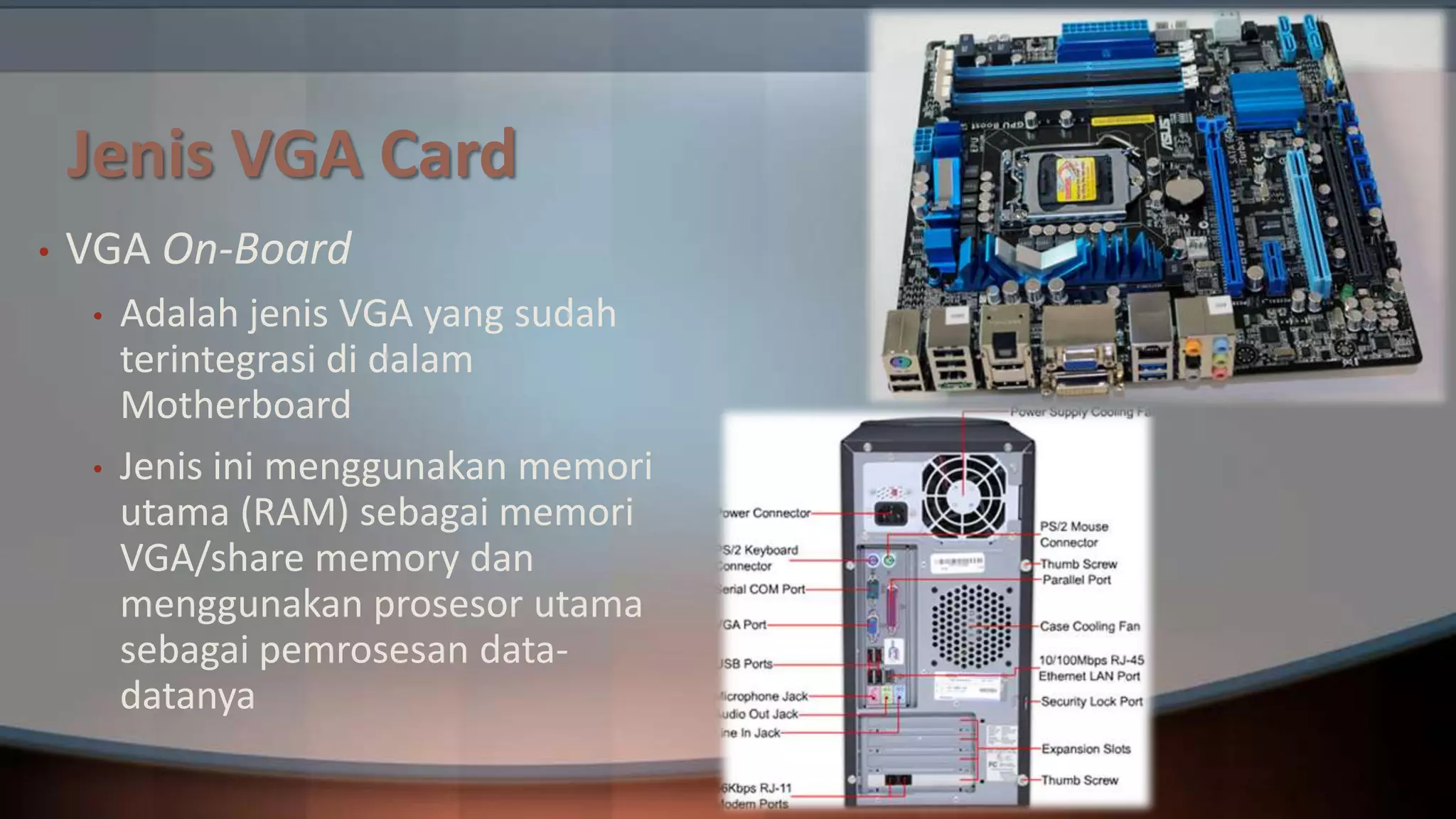

- 3. Jenis VGA Card • VGAOn-Board • • Adalah jenis VGA yang sudah terintegrasi di dalam Motherboard Jenis ini menggunakan memori utama (RAM) sebagai memori VGA/share memory dan menggunakan prosesor utama sebagai pemrosesan datadatanya

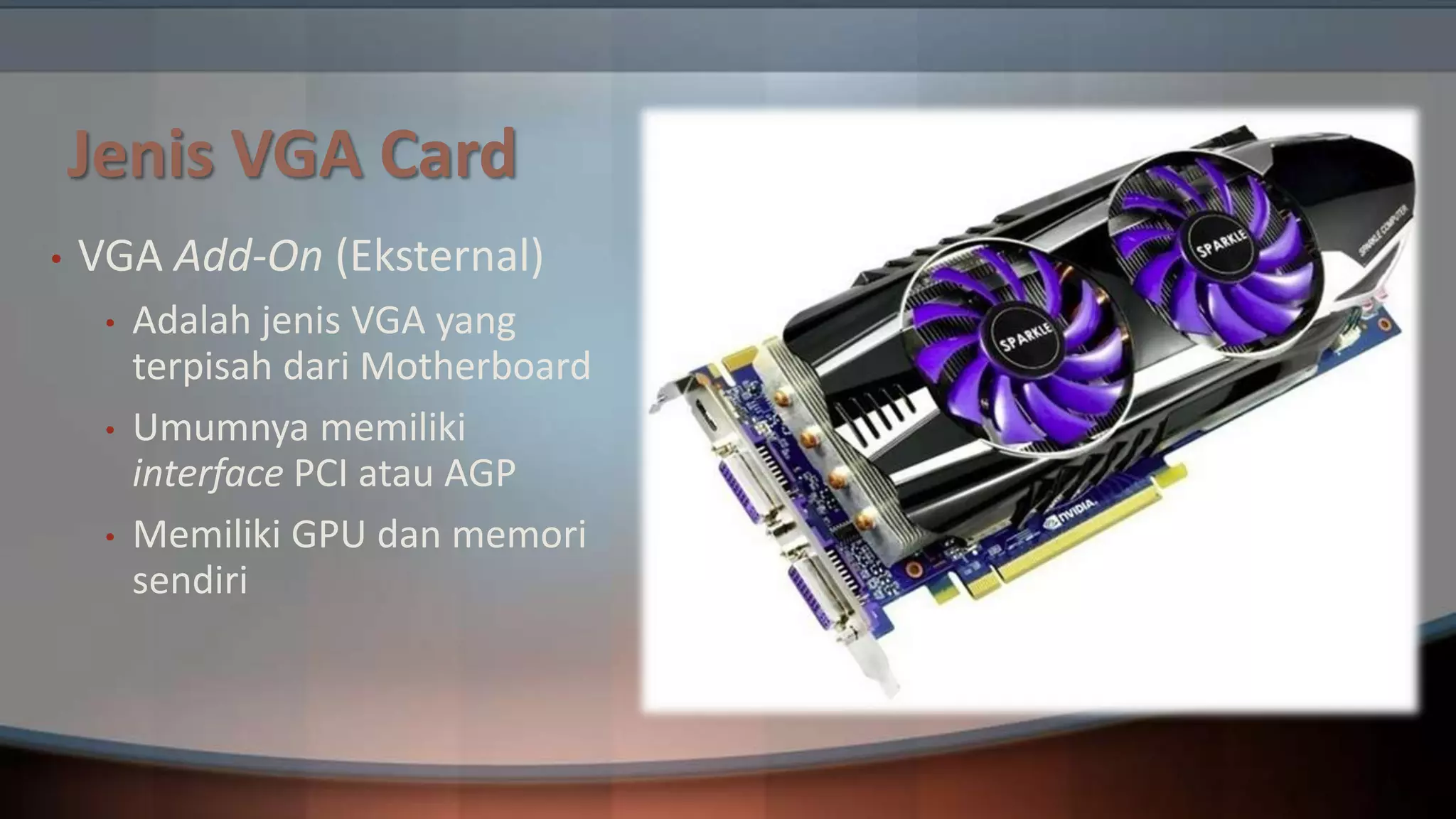

- 4. Jenis VGA Card • VGAAdd-On (Eksternal) • • • Adalah jenis VGA yang terpisah dari Motherboard Umumnya memiliki interface PCI atau AGP Memiliki GPU dan memori sendiri
- 5. Komponen VGA Card • GPU(Graphic Processing Unit) • • Video Memory • • Adalah prosesor yang dimiliki oleh VGA, berfungsi untuk mengolah gambar yang akan ditampilkan di monitor Berfungsi sebagai tempat penyimpanan sementara sebelum dan sesudah pemrosesan data pada GPU RAMDAC (Random Access Memory Digital-Analog Converter) • Berfungsi mengubah data digital menjadi data analog sehingga dapat ditampilan pada layar monitor

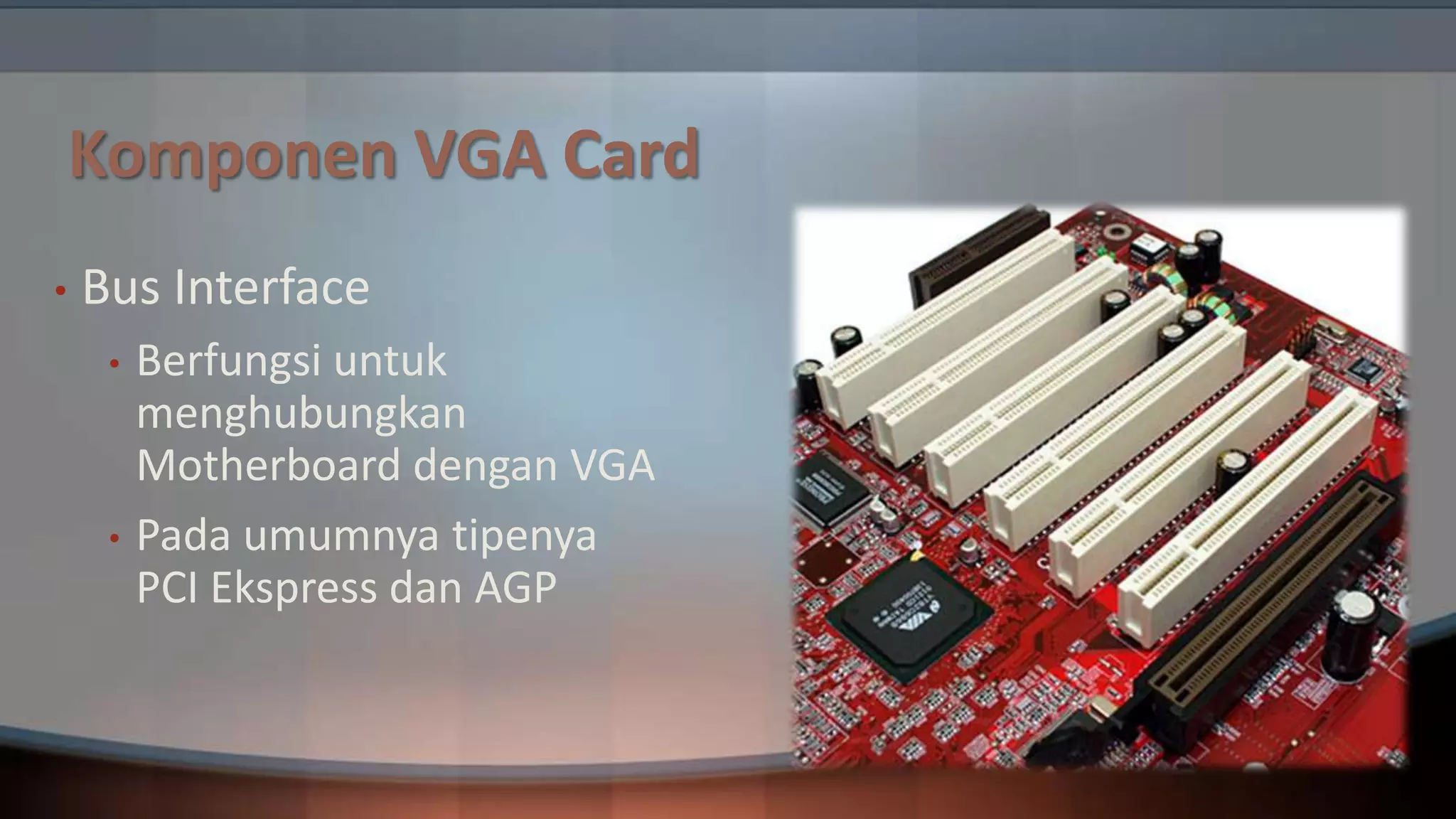

- 6. Komponen VGA Card • BusInterface • • Berfungsi untuk menghubungkan Motherboard dengan VGA Pada umumnya tipenya PCI Ekspress dan AGP

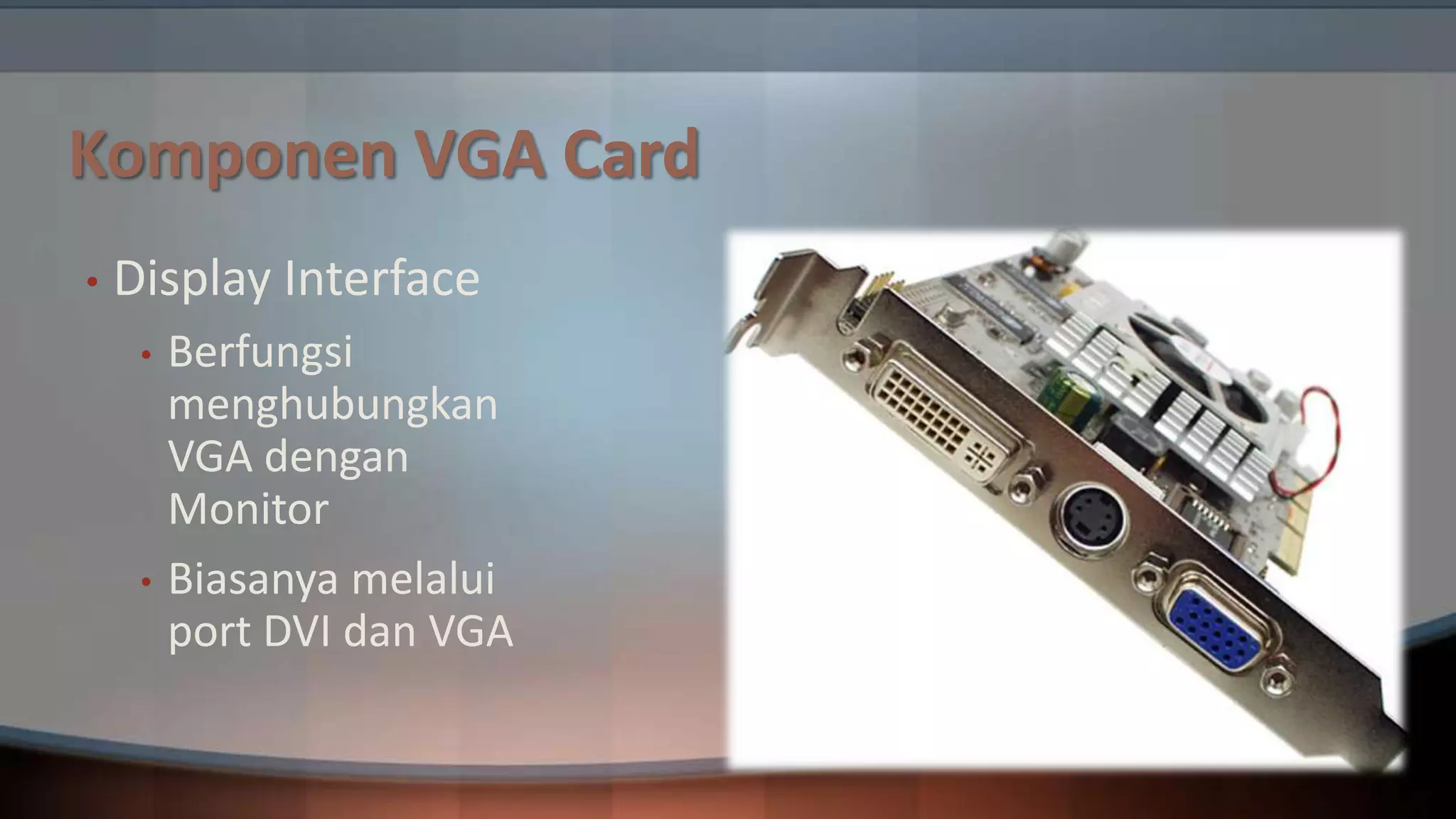

- 7. Komponen VGA Card • DisplayInterface • • Berfungsi menghubungkan VGA dengan Monitor Biasanya melalui port DVI dan VGA

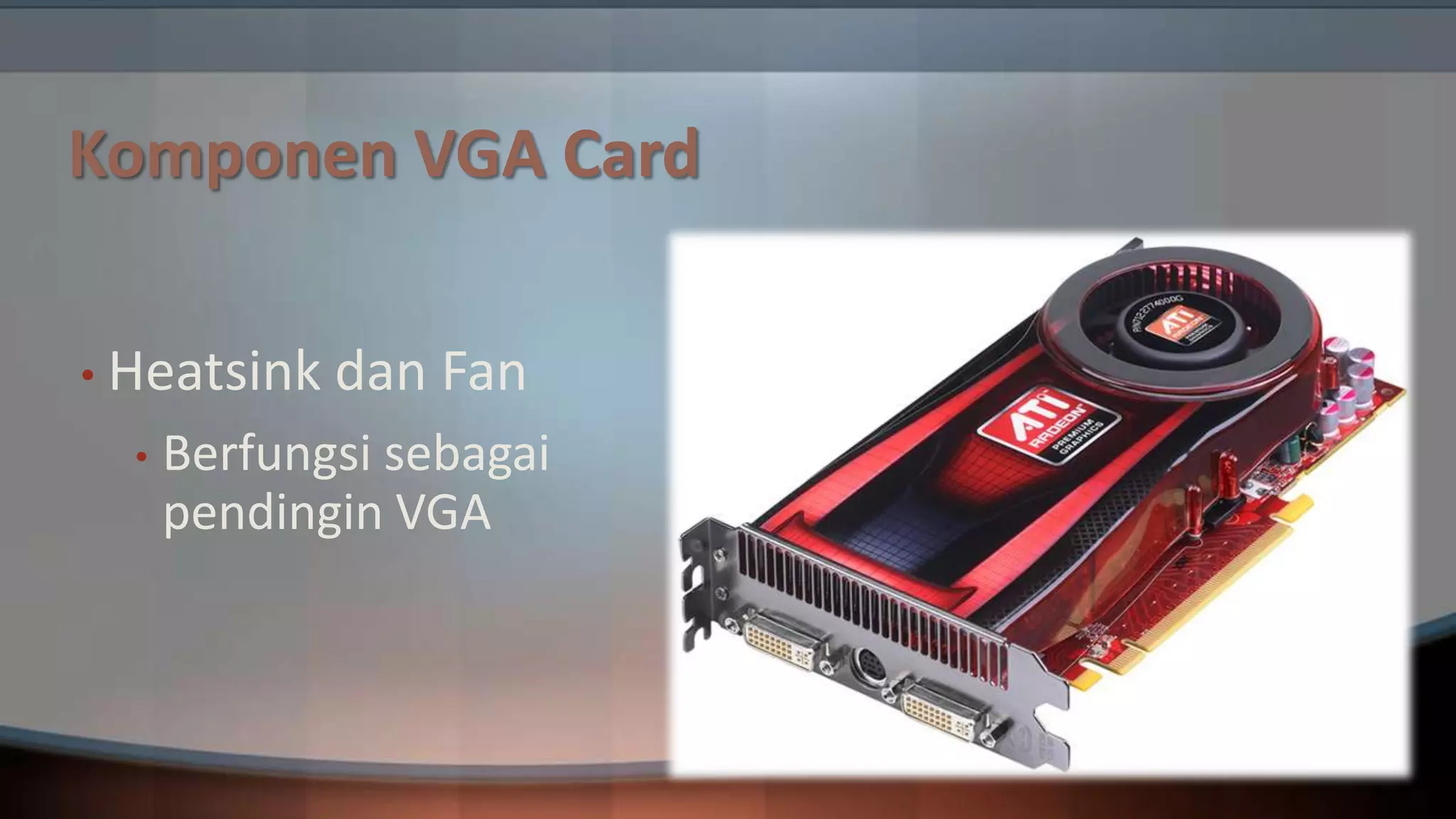

- 8. Komponen VGA Card •Heatsink • dan Fan Berfungsi sebagai pendingin VGA

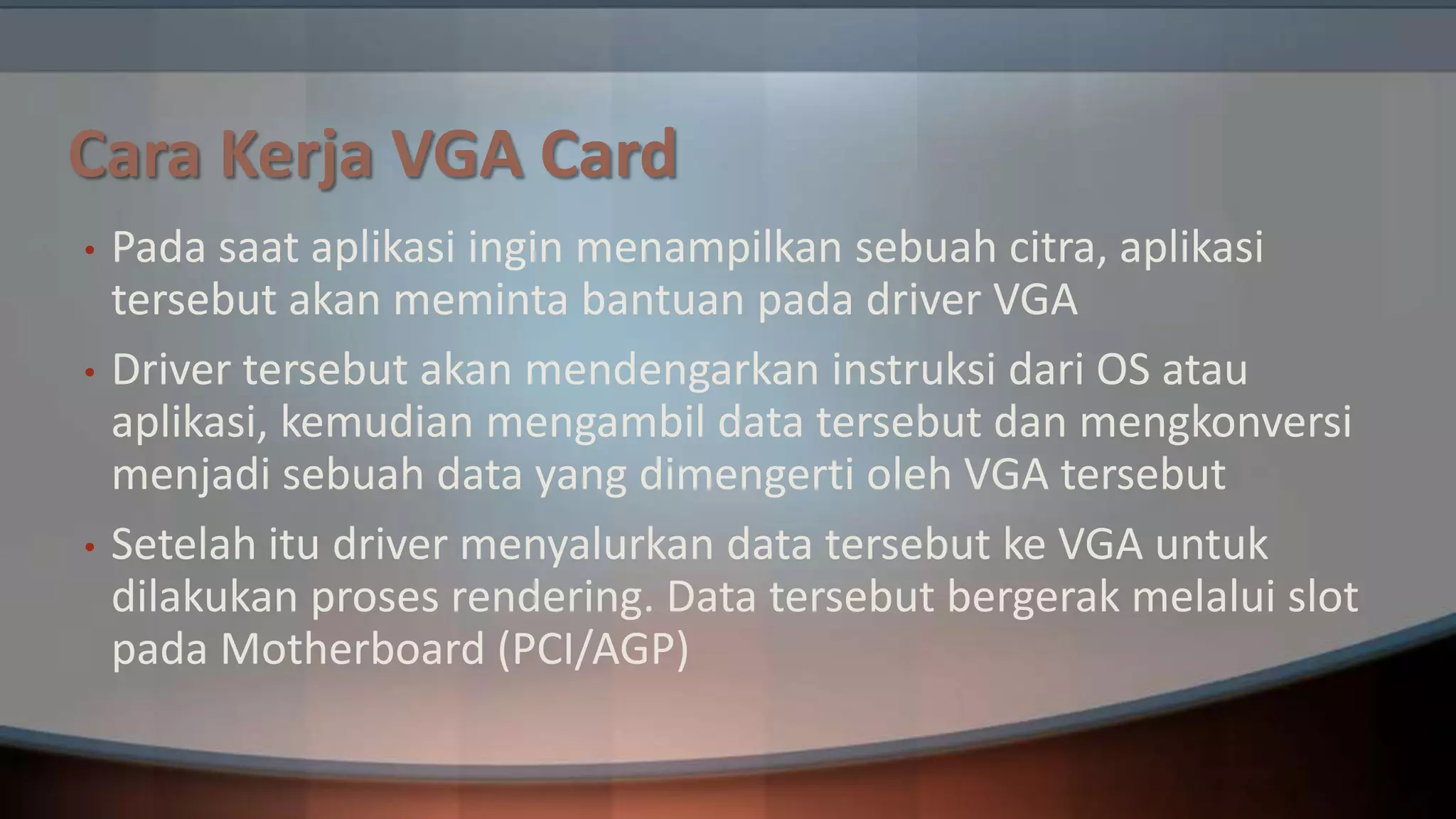

- 9. Cara Kerja VGACard • • • Pada saat aplikasi ingin menampilkan sebuah citra, aplikasi tersebut akan meminta bantuan pada driver VGA Driver tersebut akan mendengarkan instruksi dari OS atau aplikasi, kemudian mengambil data tersebut dan mengkonversi menjadi sebuah data yang dimengerti oleh VGA tersebut Setelah itu driver menyalurkan data tersebut ke VGA untuk dilakukan proses rendering. Data tersebut bergerak melalui slot pada Motherboard (PCI/AGP)
- 10. Cara Kerja VGACard • • • • Setelah itu data akan dikirimkan ke memori VGA untuk disimpan sementara Kemudian GPU akan mengambil data digital tersebut lalu mengubahnya menjadi pixel Pixel tersebut dikirimkan kembali ke memori VGA. Memori VGA tersebut terhubung langsung ke DAC/RAMDAC RAMDAC inilah yang bertugas untuk menterjemahkan citra ke signal analog agar bisa ditampilkan di monitor

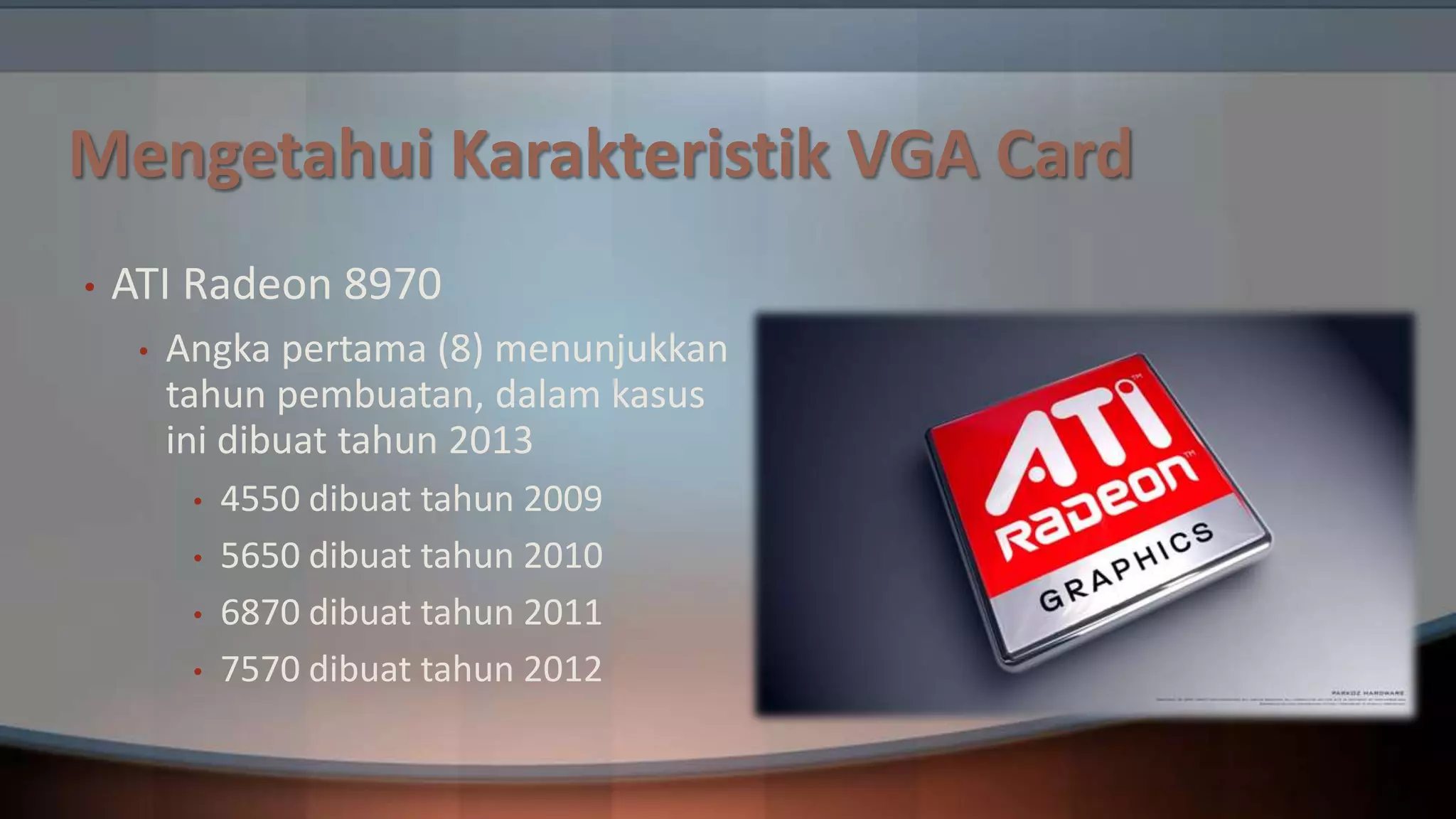

- 11. Mengetahui Karakteristik VGACard • ATI Radeon 8970 • Angka pertama (8) menunjukkan tahun pembuatan, dalam kasus ini dibuat tahun 2013 • • • • 4550 dibuat tahun 2009 5650 dibuat tahun 2010 6870 dibuat tahun 2011 7570 dibuat tahun 2012

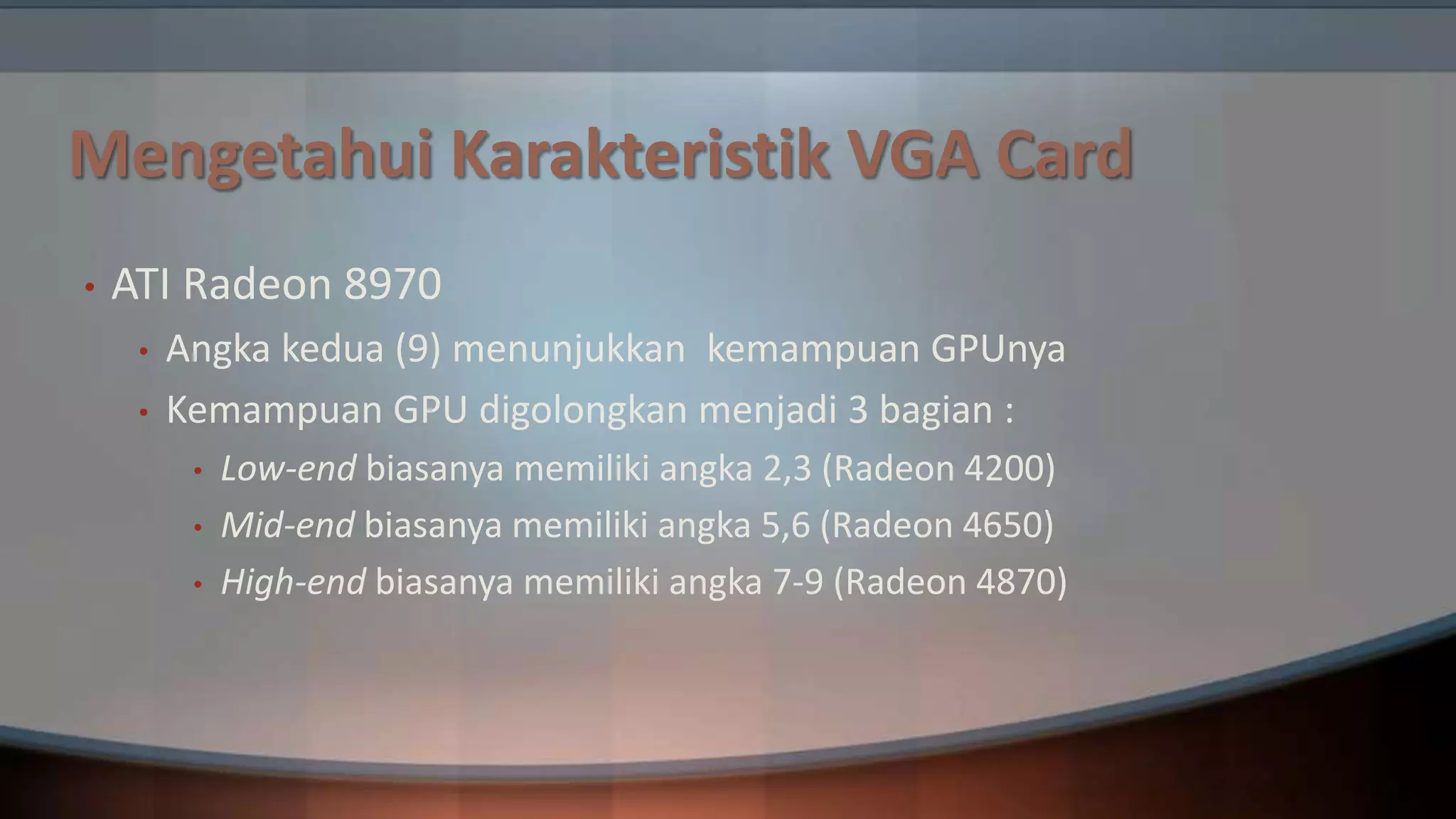

- 12. Mengetahui Karakteristik VGACard • ATI Radeon 8970 • • Angka kedua (9) menunjukkan kemampuan GPUnya Kemampuan GPU digolongkan menjadi 3 bagian : • • • Low-end biasanya memiliki angka 2,3 (Radeon 4200) Mid-end biasanya memiliki angka 5,6 (Radeon 4650) High-end biasanya memiliki angka 7-9 (Radeon 4870)

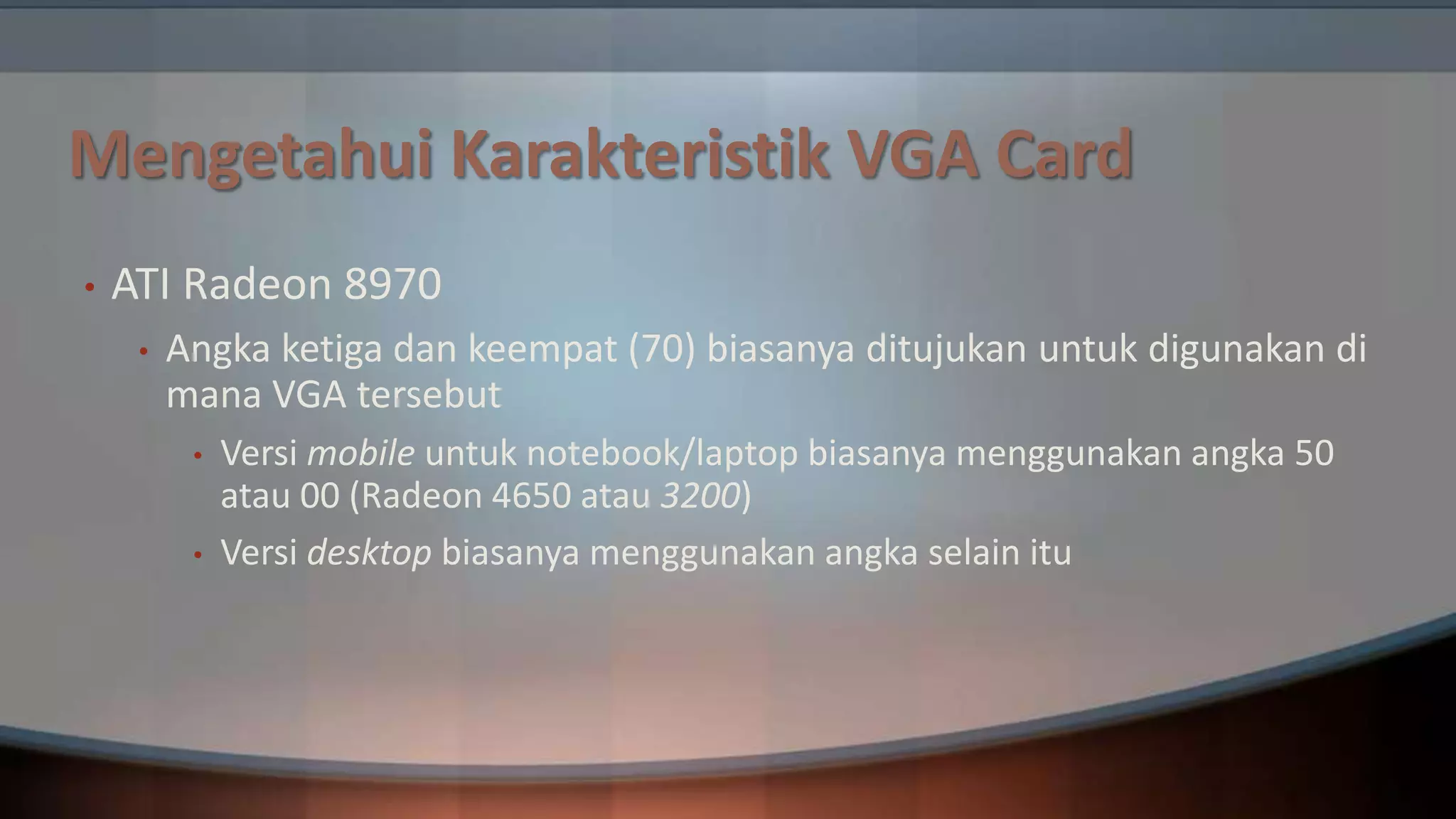

- 13. Mengetahui Karakteristik VGACard • ATI Radeon 8970 • Angka ketiga dan keempat (70) biasanya ditujukan untuk digunakan di mana VGA tersebut • • Versi mobile untuk notebook/laptop biasanya menggunakan angka 50 atau 00 (Radeon 4650 atau 3200) Versi desktop biasanya menggunakan angka selain itu

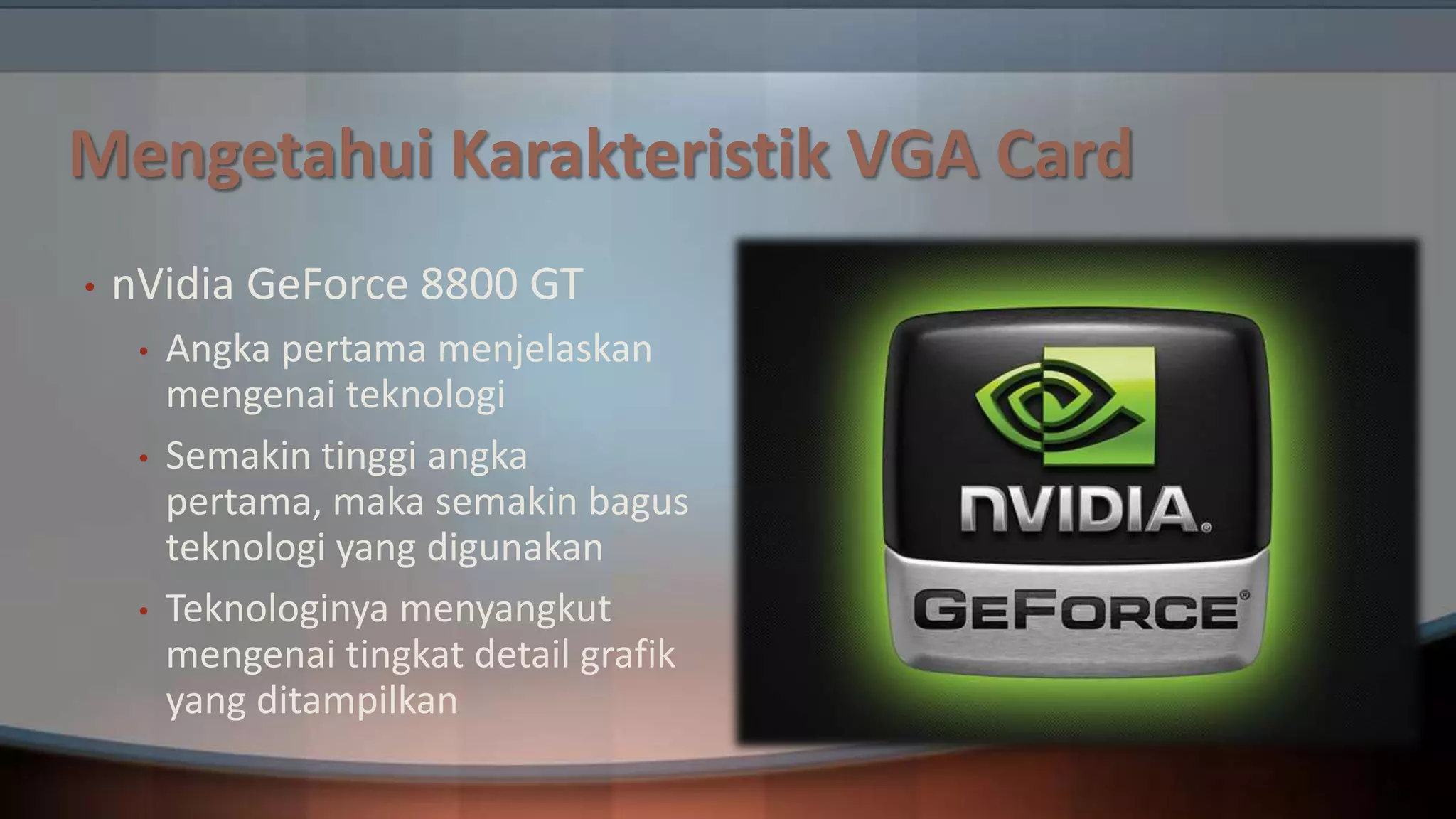

- 14. Mengetahui Karakteristik VGACard • nVidia GeForce 8800 GT • • • Angka pertama menjelaskan mengenai teknologi Semakin tinggi angka pertama, maka semakin bagus teknologi yang digunakan Teknologinya menyangkut mengenai tingkat detail grafik yang ditampilkan

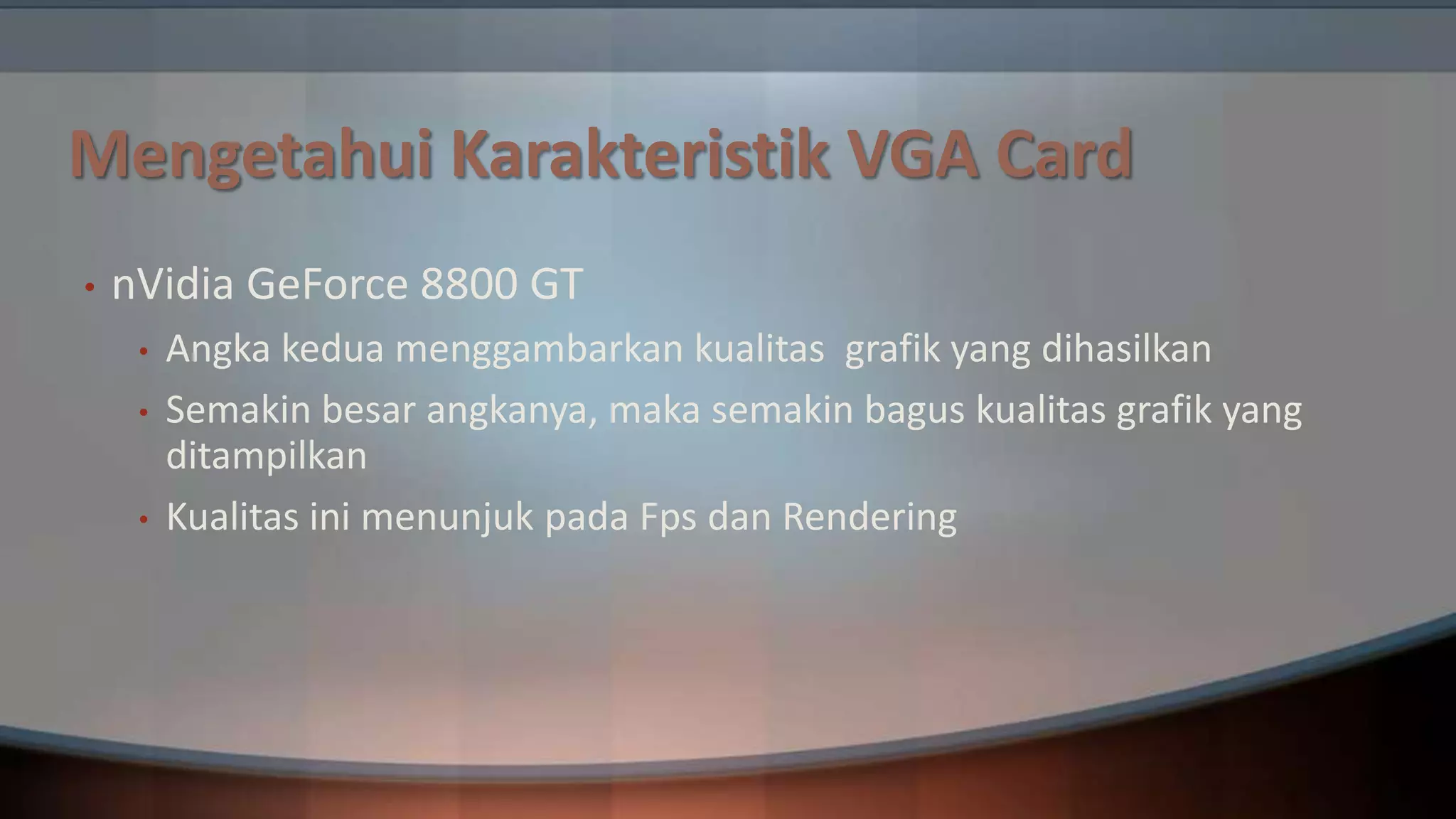

- 15. Mengetahui Karakteristik VGACard • nVidia GeForce 8800 GT • • • Angka kedua menggambarkan kualitas grafik yang dihasilkan Semakin besar angkanya, maka semakin bagus kualitas grafik yang ditampilkan Kualitas ini menunjuk pada Fps dan Rendering

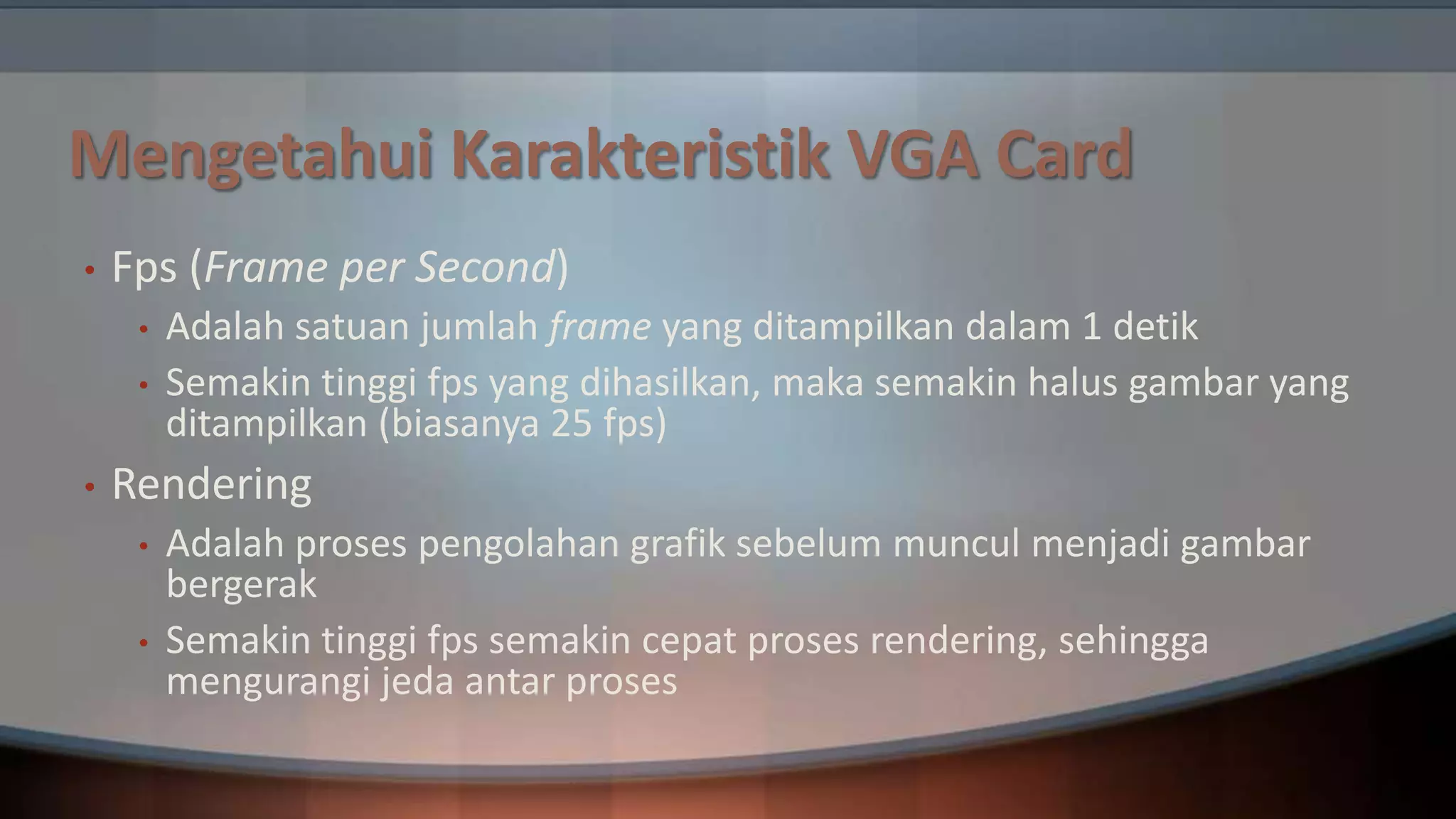

- 16. Mengetahui Karakteristik VGACard • Fps (Frame per Second) • • • Adalah satuan jumlah frame yang ditampilkan dalam 1 detik Semakin tinggi fps yang dihasilkan, maka semakin halus gambar yang ditampilkan (biasanya 25 fps) Rendering • • Adalah proses pengolahan grafik sebelum muncul menjadi gambar bergerak Semakin tinggi fps semakin cepat proses rendering, sehingga mengurangi jeda antar proses

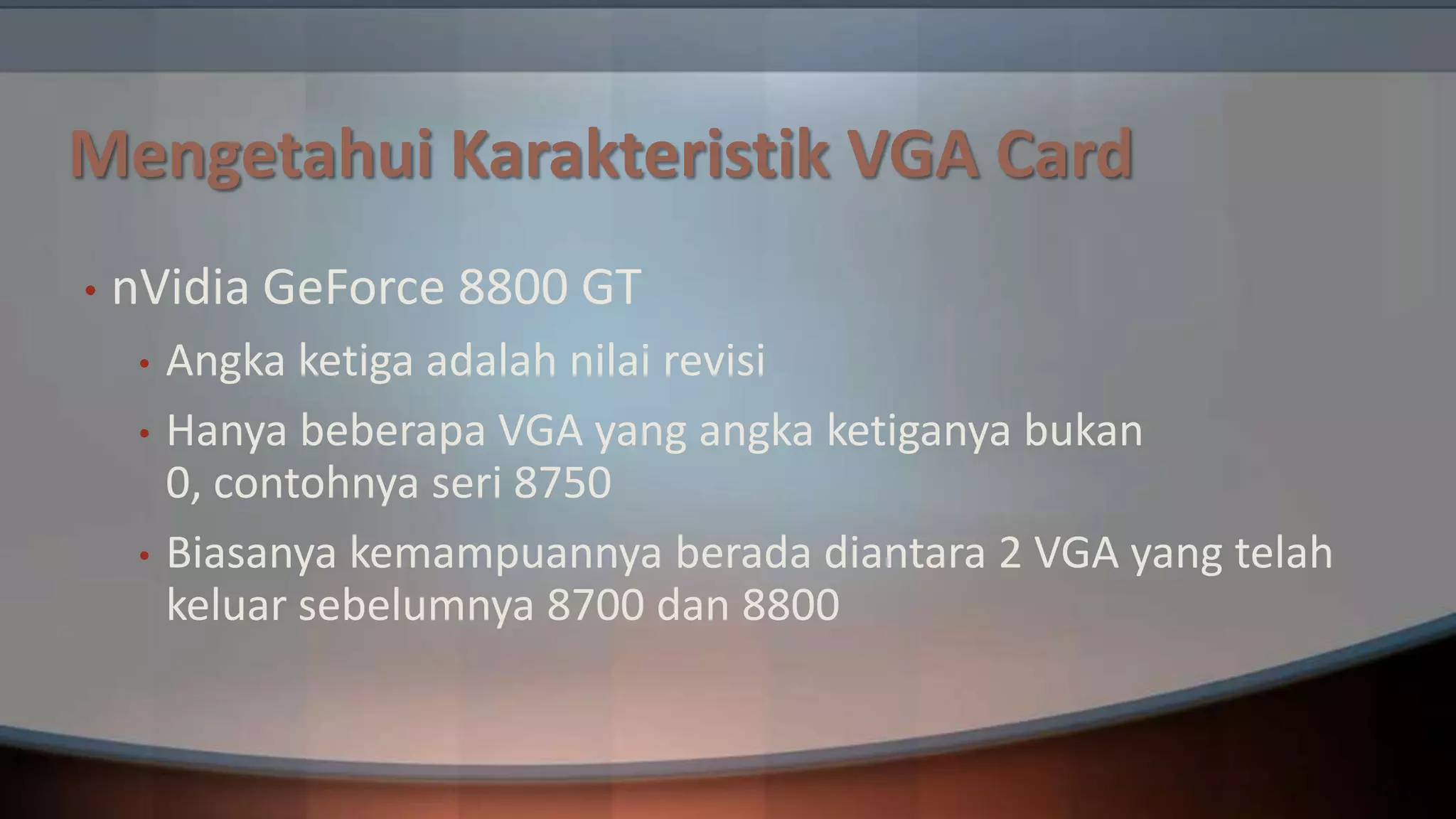

- 17. Mengetahui Karakteristik VGACard • nVidia GeForce 8800 GT • • • Angka ketiga adalah nilai revisi Hanya beberapa VGA yang angka ketiganya bukan 0, contohnya seri 8750 Biasanya kemampuannya berada diantara 2 VGA yang telah keluar sebelumnya 8700 dan 8800

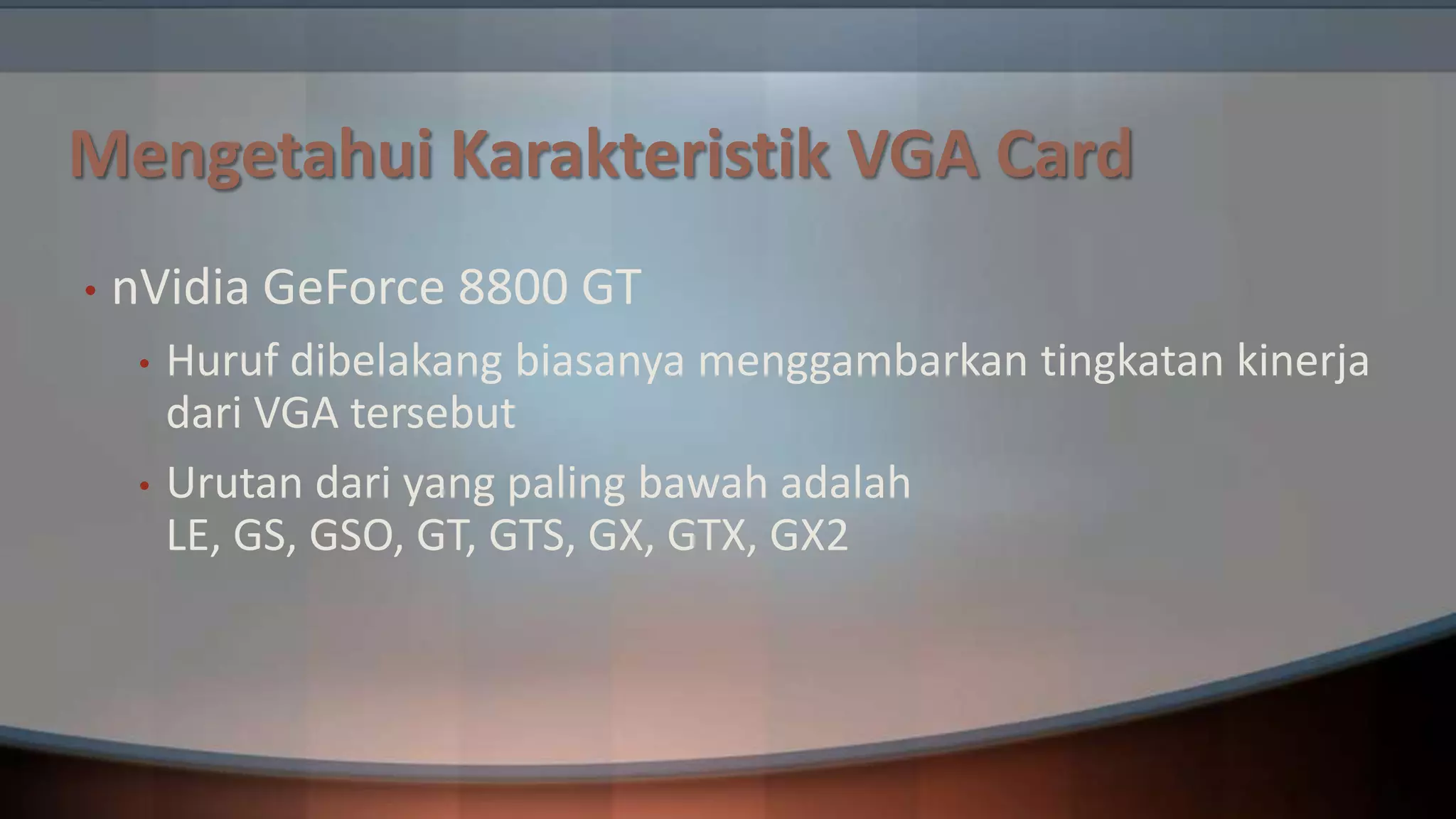

- 18. Mengetahui Karakteristik VGACard • nVidia GeForce 8800 GT • • Huruf dibelakang biasanya menggambarkan tingkatan kinerja dari VGA tersebut Urutan dari yang paling bawah adalah LE, GS, GSO, GT, GTS, GX, GTX, GX2

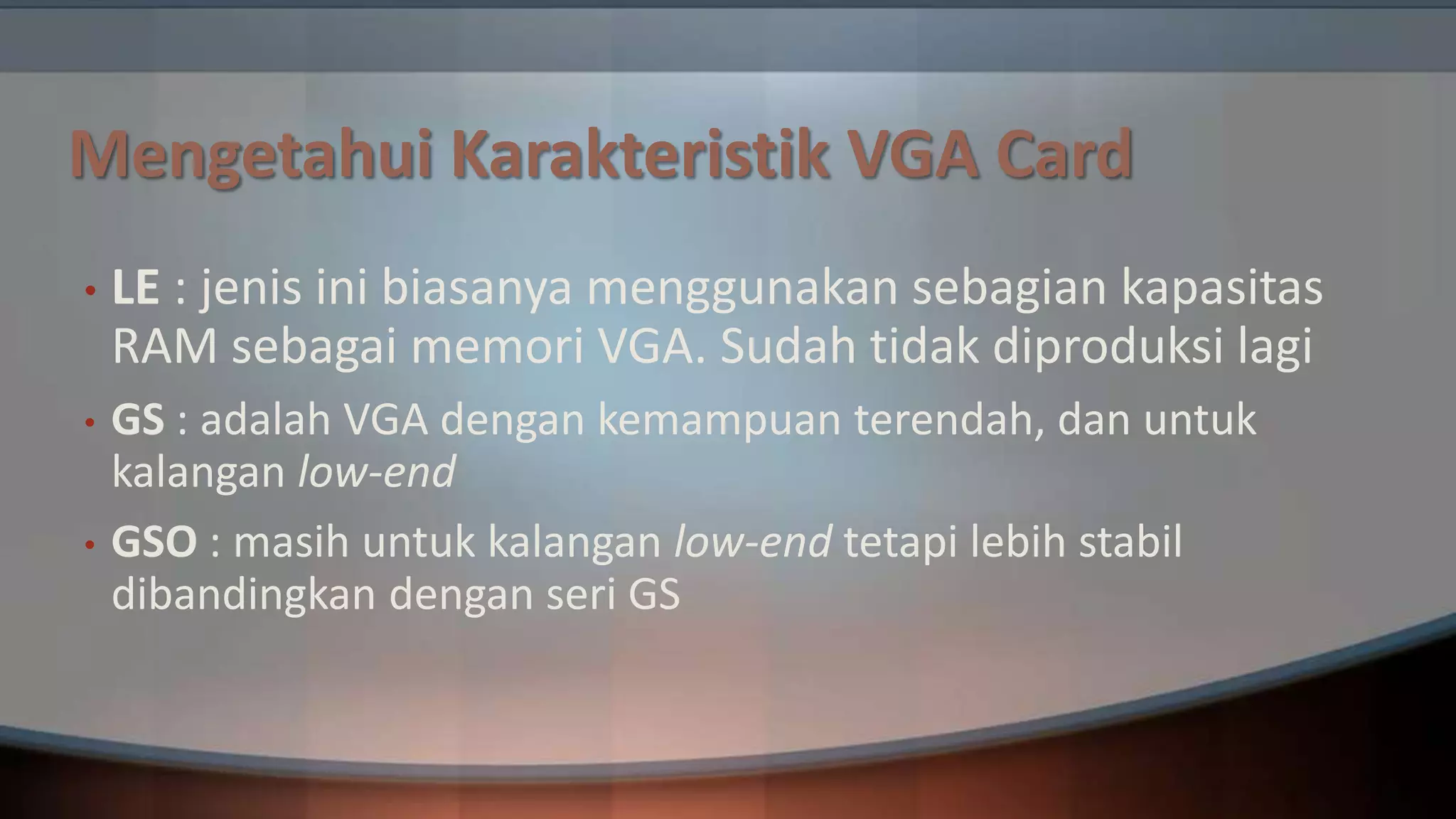

- 19. Mengetahui Karakteristik VGACard • LE : jenis ini biasanya menggunakan sebagian kapasitas RAM sebagai memori VGA. Sudah tidak diproduksi lagi • GS : adalah VGA dengan kemampuan terendah, dan untuk kalangan low-end GSO : masih untuk kalangan low-end tetapi lebih stabil dibandingkan dengan seri GS •

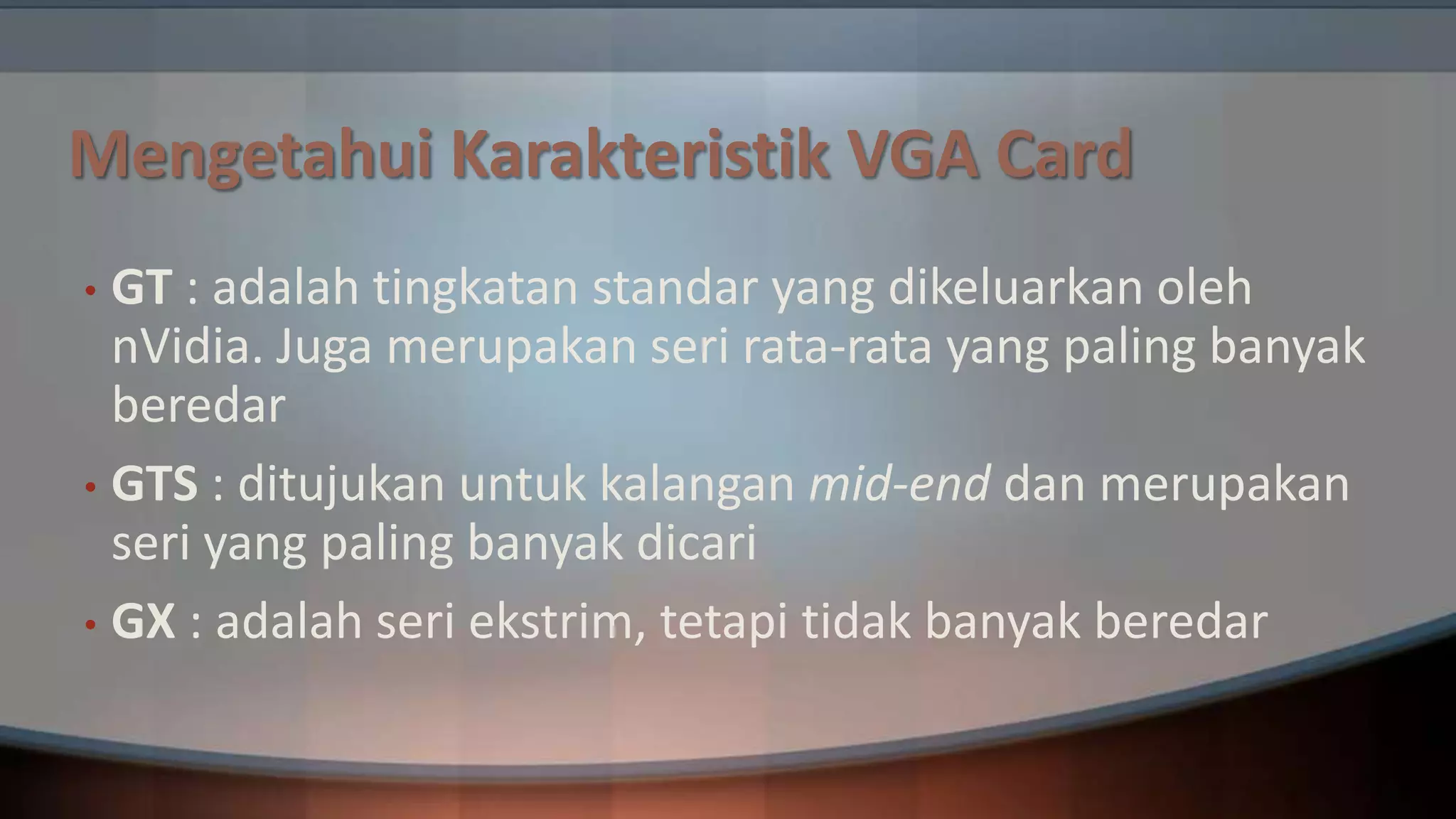

- 20. Mengetahui Karakteristik VGACard GT : adalah tingkatan standar yang dikeluarkan oleh nVidia. Juga merupakan seri rata-rata yang paling banyak beredar • GTS : ditujukan untuk kalangan mid-end dan merupakan seri yang paling banyak dicari • GX : adalah seri ekstrim, tetapi tidak banyak beredar •

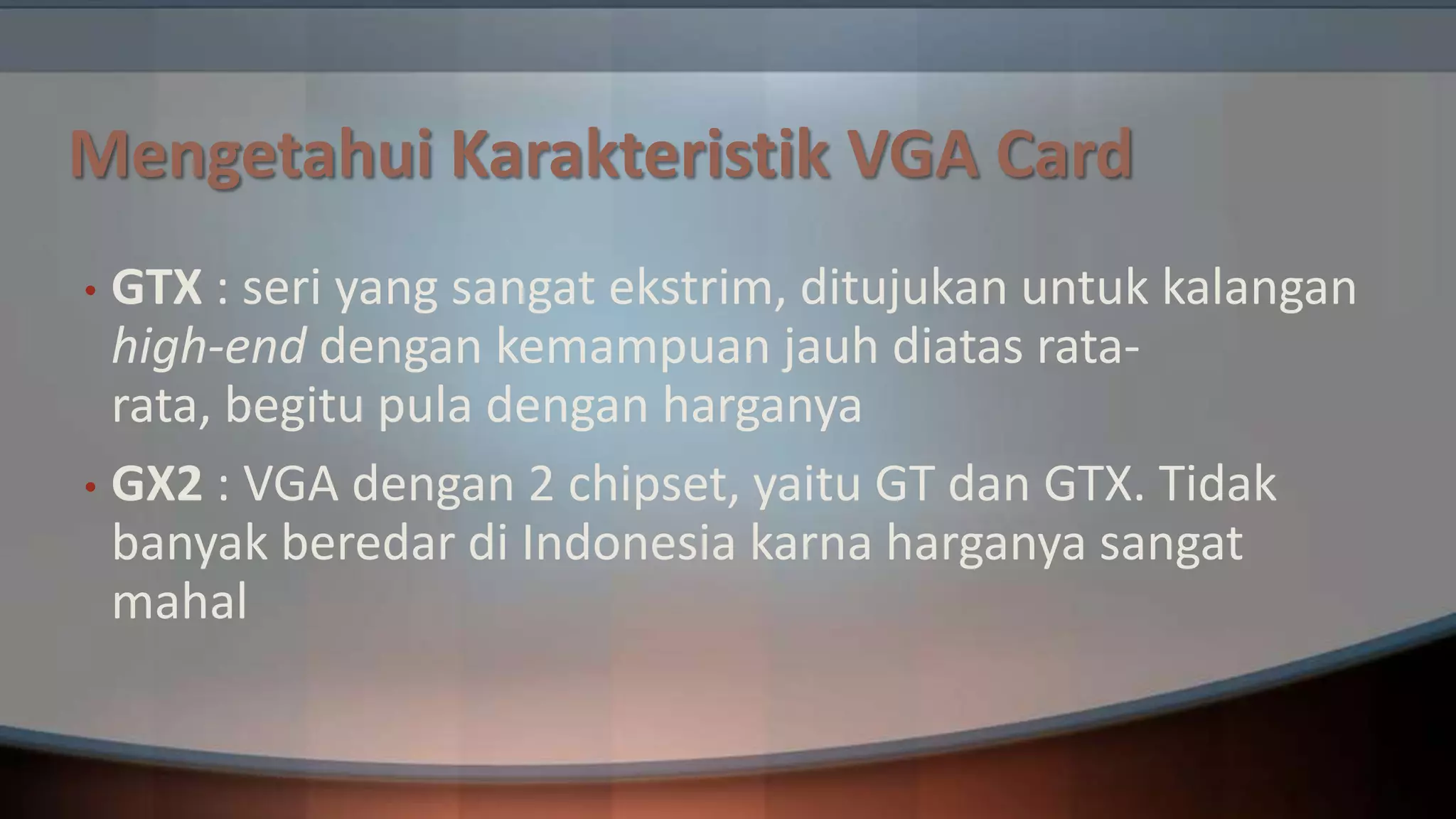

- 21. Mengetahui Karakteristik VGACard GTX : seri yang sangat ekstrim, ditujukan untuk kalangan high-end dengan kemampuan jauh diatas ratarata, begitu pula dengan harganya • GX2 : VGA dengan 2 chipset, yaitu GT dan GTX. Tidak banyak beredar di Indonesia karna harganya sangat mahal •

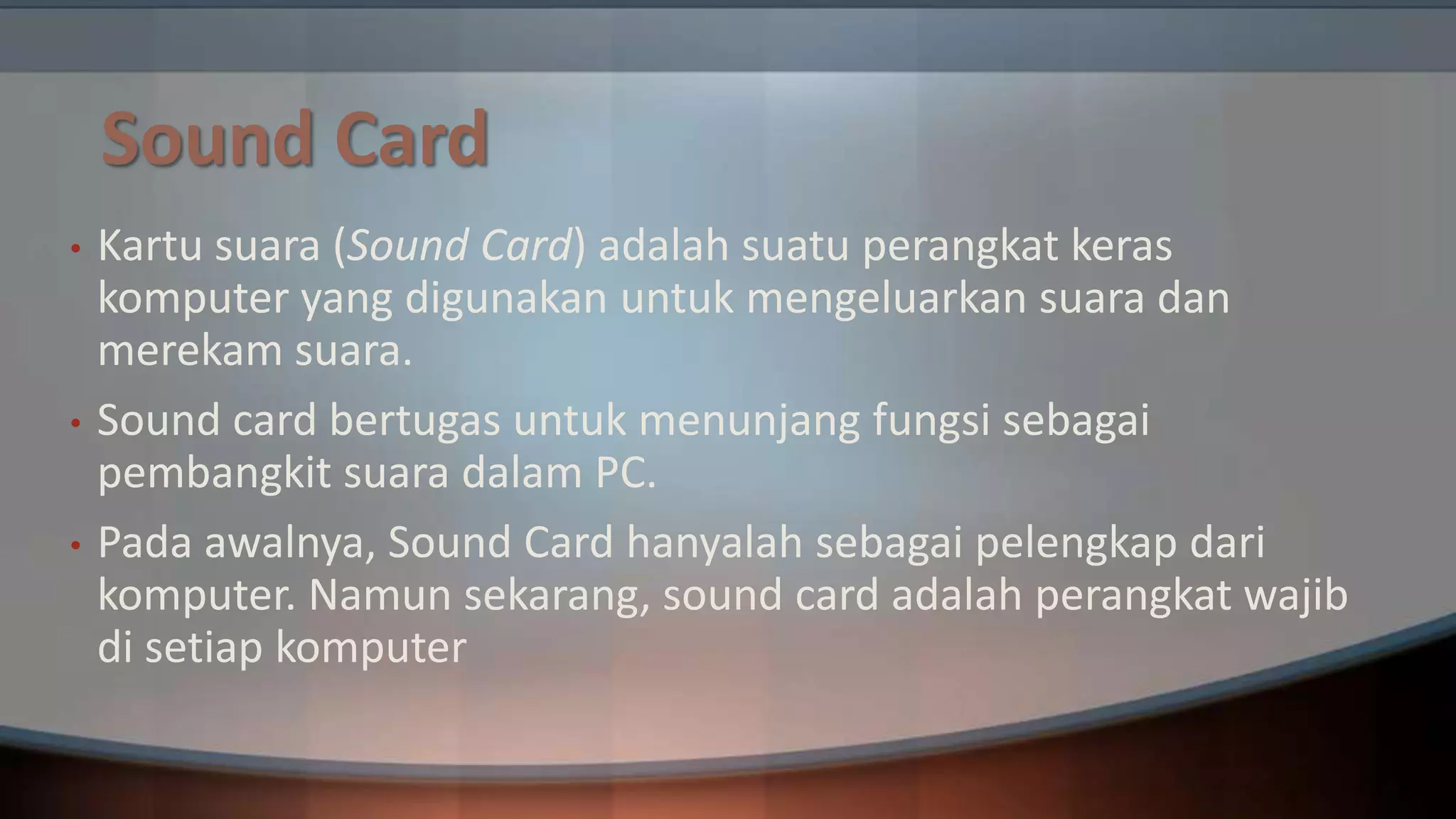

- 22. Sound Card • • • Kartu suara(Sound Card) adalah suatu perangkat keras komputer yang digunakan untuk mengeluarkan suara dan merekam suara. Sound card bertugas untuk menunjang fungsi sebagai pembangkit suara dalam PC. Pada awalnya, Sound Card hanyalah sebagai pelengkap dari komputer. Namun sekarang, sound card adalah perangkat wajib di setiap komputer

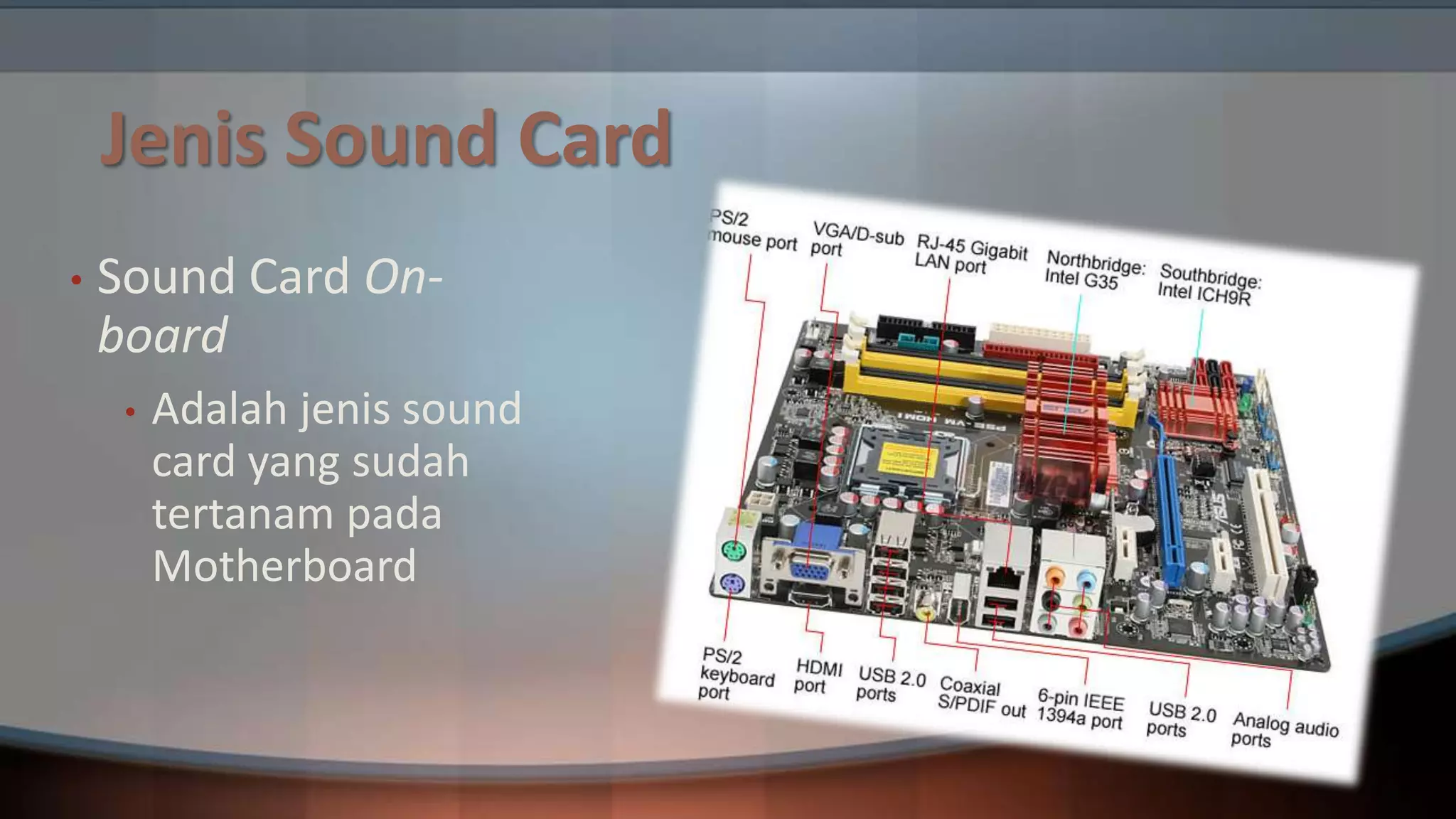

- 23. Jenis Sound Card • SoundCard Onboard • Adalah jenis sound card yang sudah tertanam pada Motherboard

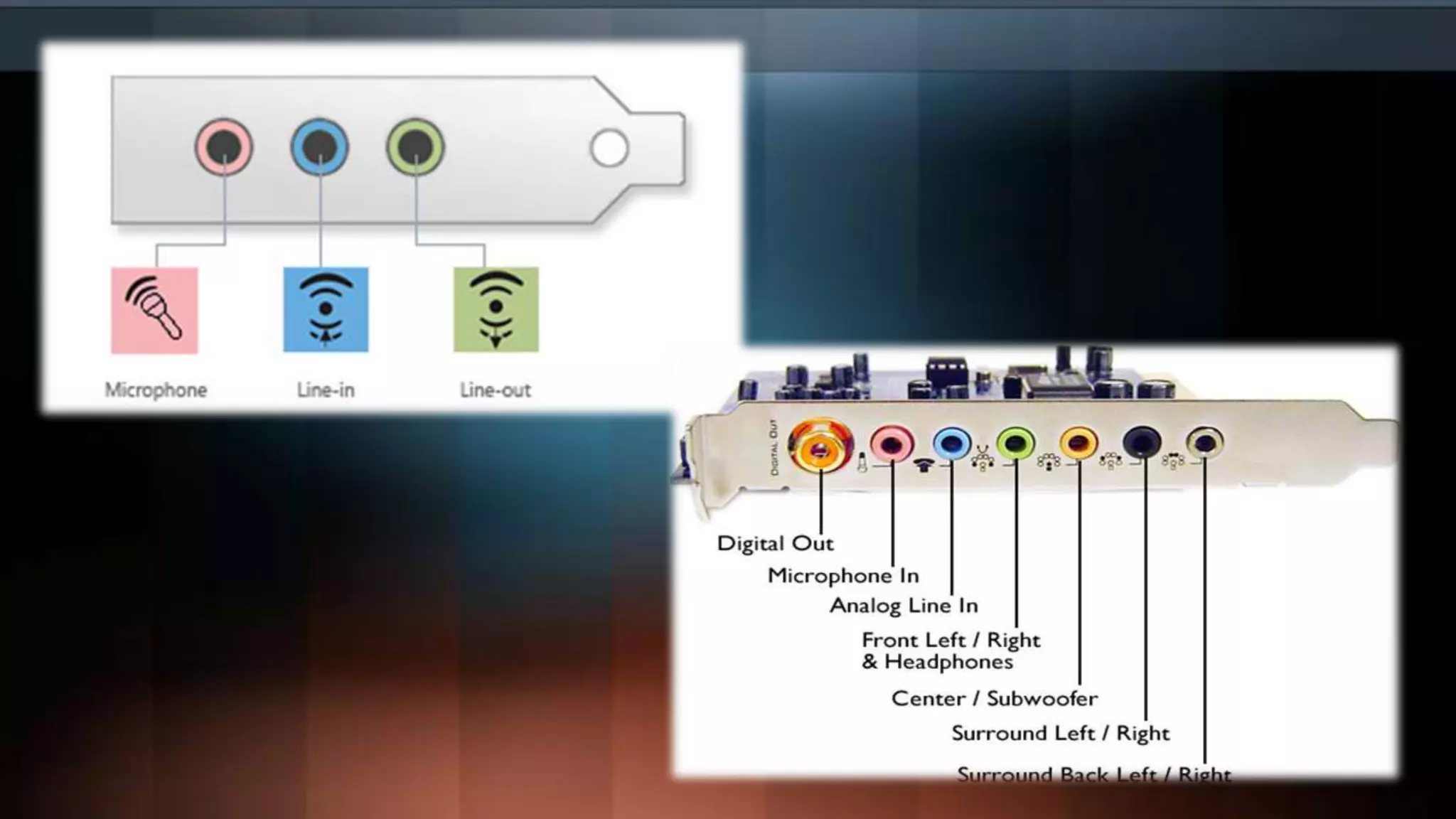

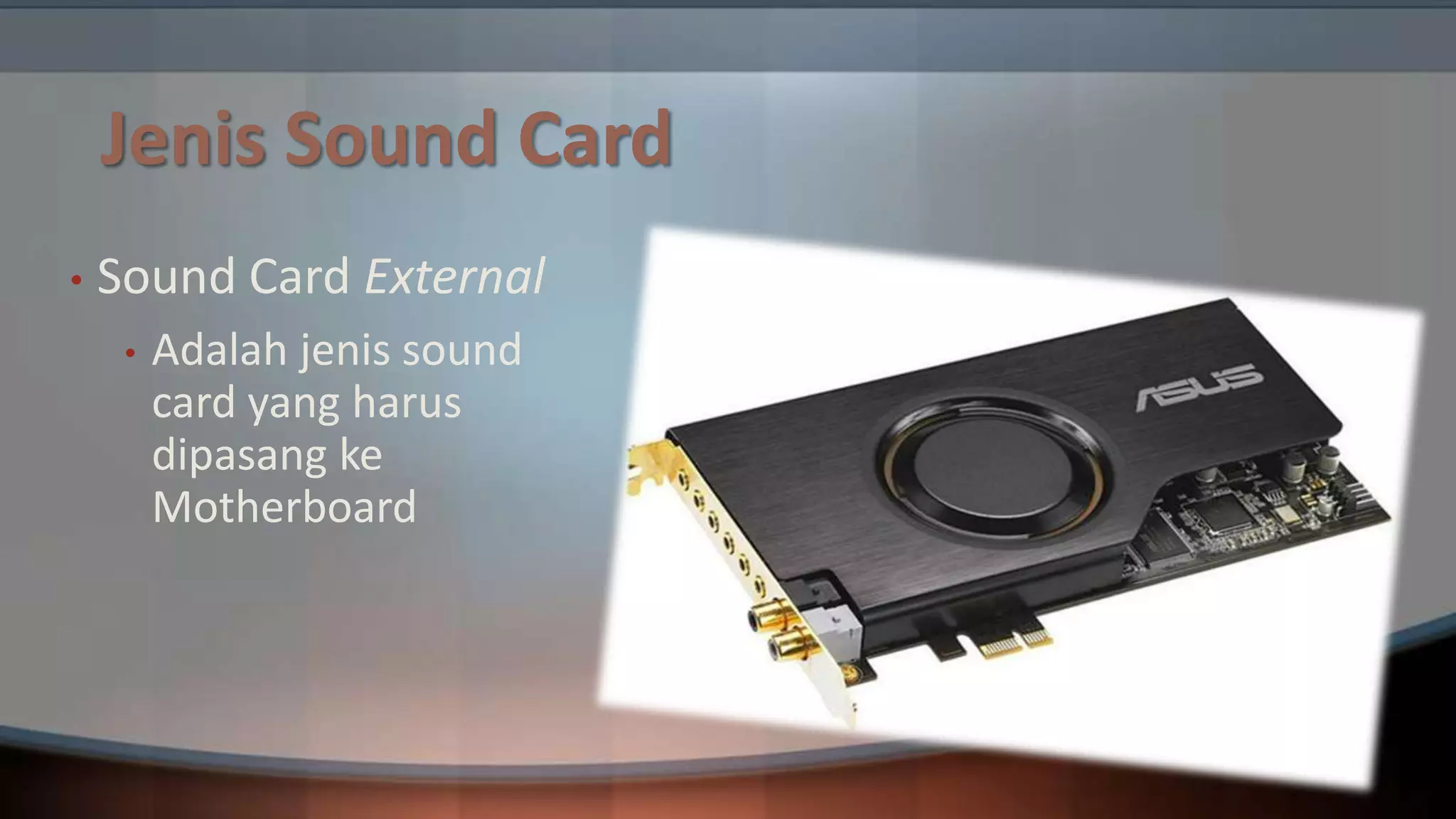

- 24. Jenis Sound Card • SoundCard External • Adalah jenis sound card yang harus dipasang ke Motherboard

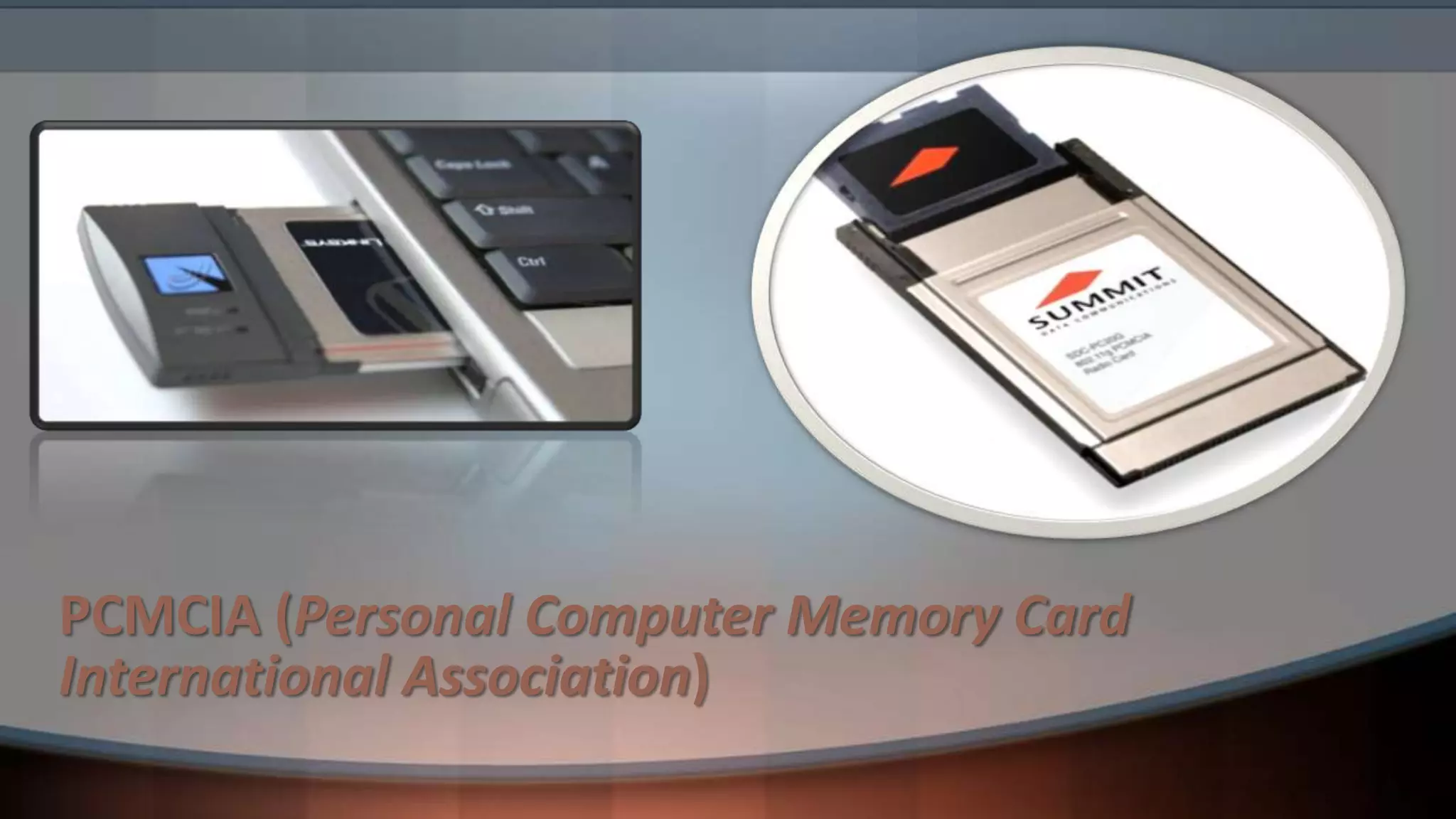

- 26. PCMCIA (Personal ComputerMemory Card International Association)

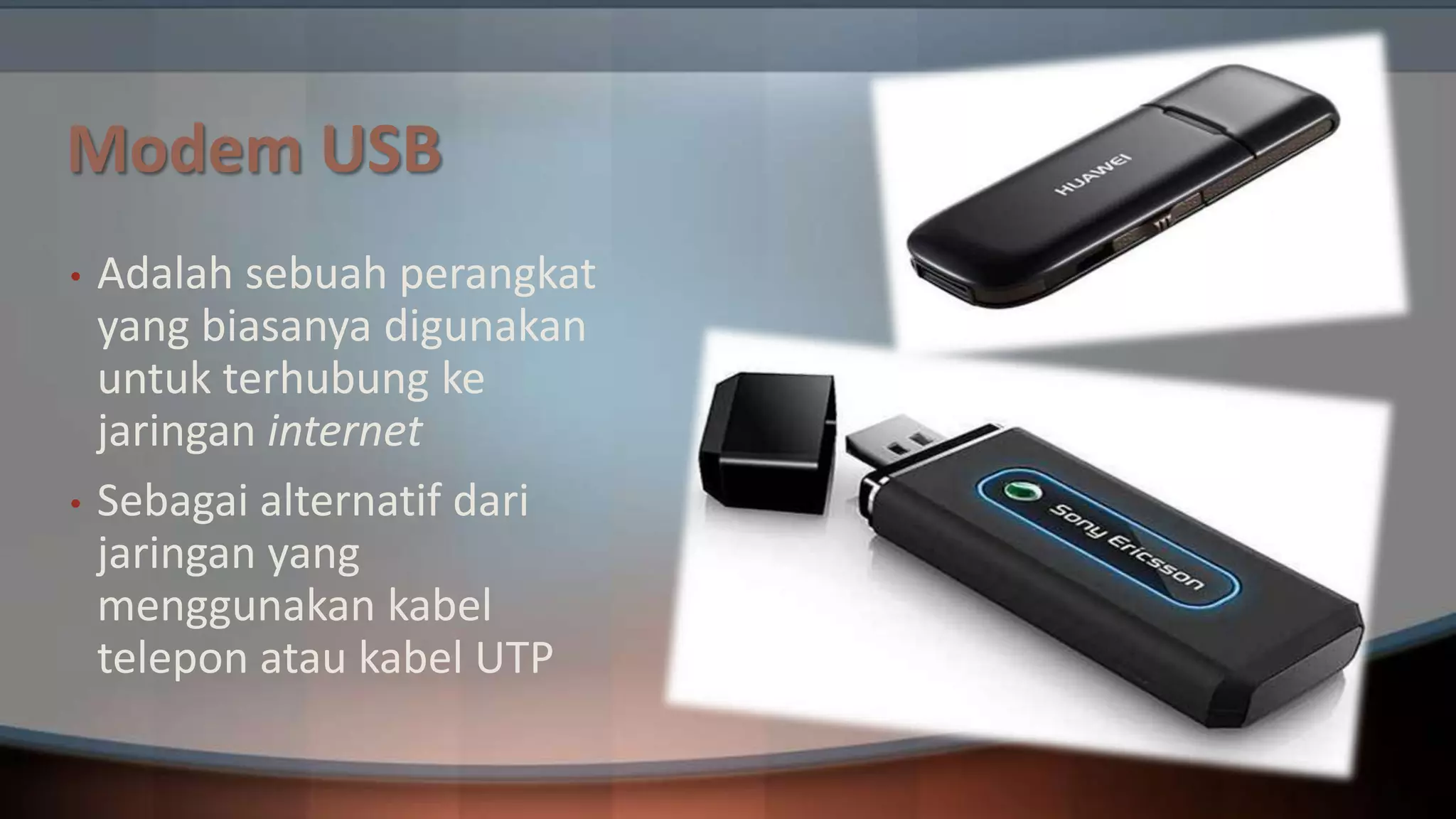

- 27. Modem USB • • Adalah sebuahperangkat yang biasanya digunakan untuk terhubung ke jaringan internet Sebagai alternatif dari jaringan yang menggunakan kabel telepon atau kabel UTP

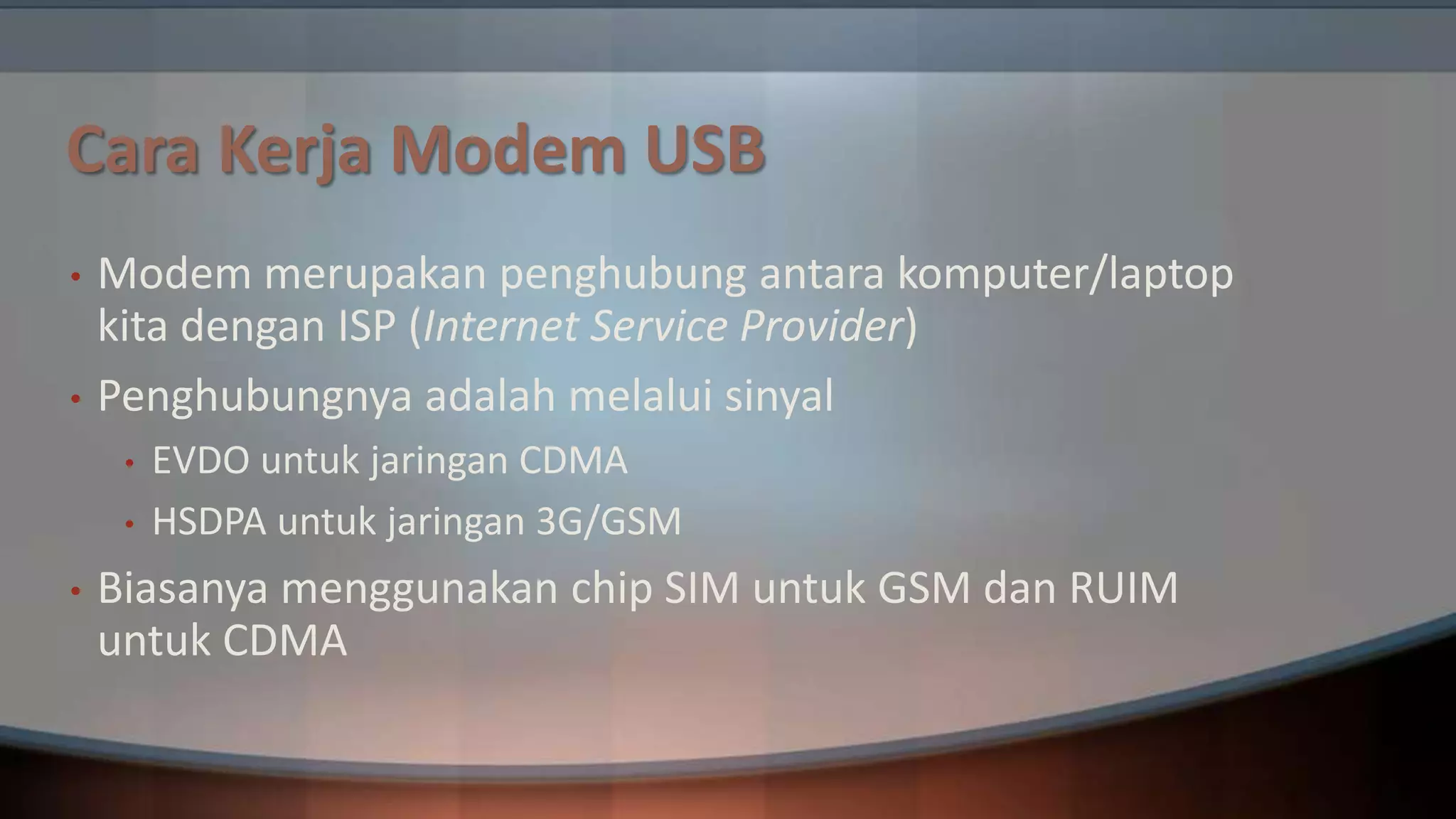

- 28. Cara Kerja ModemUSB • • Modem merupakan penghubung antara komputer/laptop kita dengan ISP (Internet Service Provider) Penghubungnya adalah melalui sinyal • • • EVDO untuk jaringan CDMA HSDPA untuk jaringan 3G/GSM Biasanya menggunakan chip SIM untuk GSM dan RUIM untuk CDMA

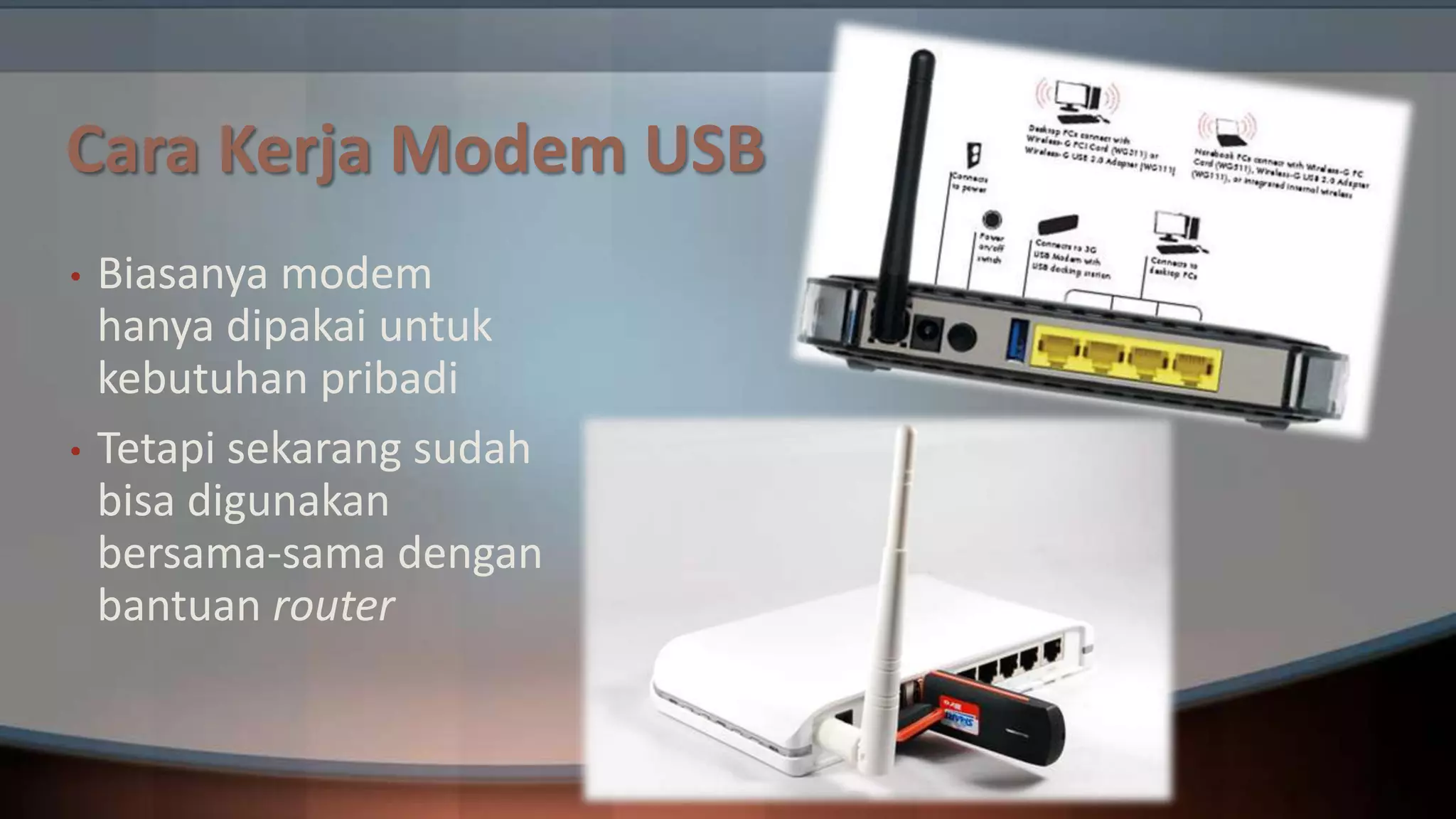

- 29. Cara Kerja ModemUSB • • Biasanya modem hanya dipakai untuk kebutuhan pribadi Tetapi sekarang sudah bisa digunakan bersama-sama dengan bantuan router

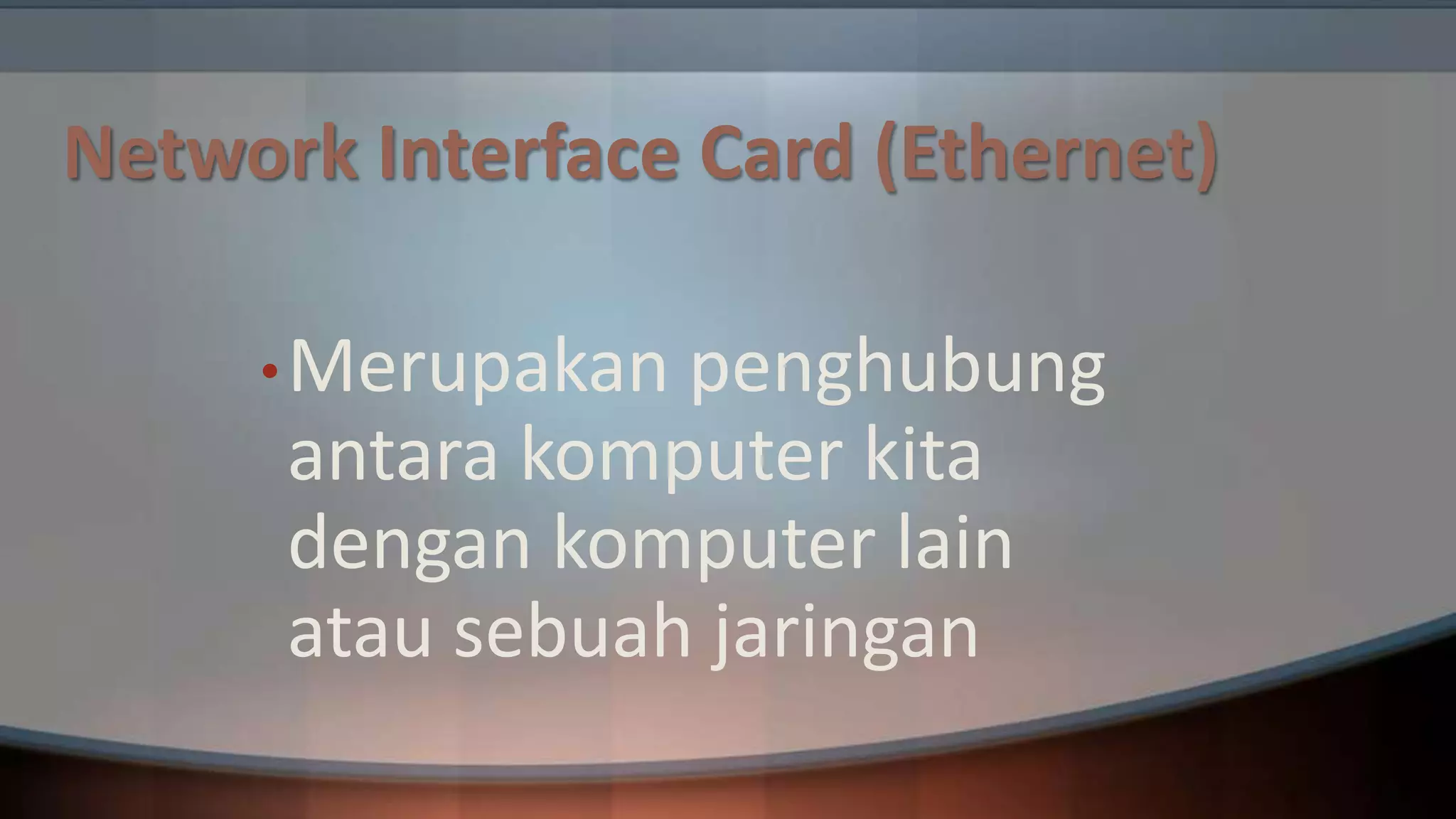

- 30. Network Interface Card(Ethernet) • Merupakan penghubung antara komputer kita dengan komputer lain atau sebuah jaringan

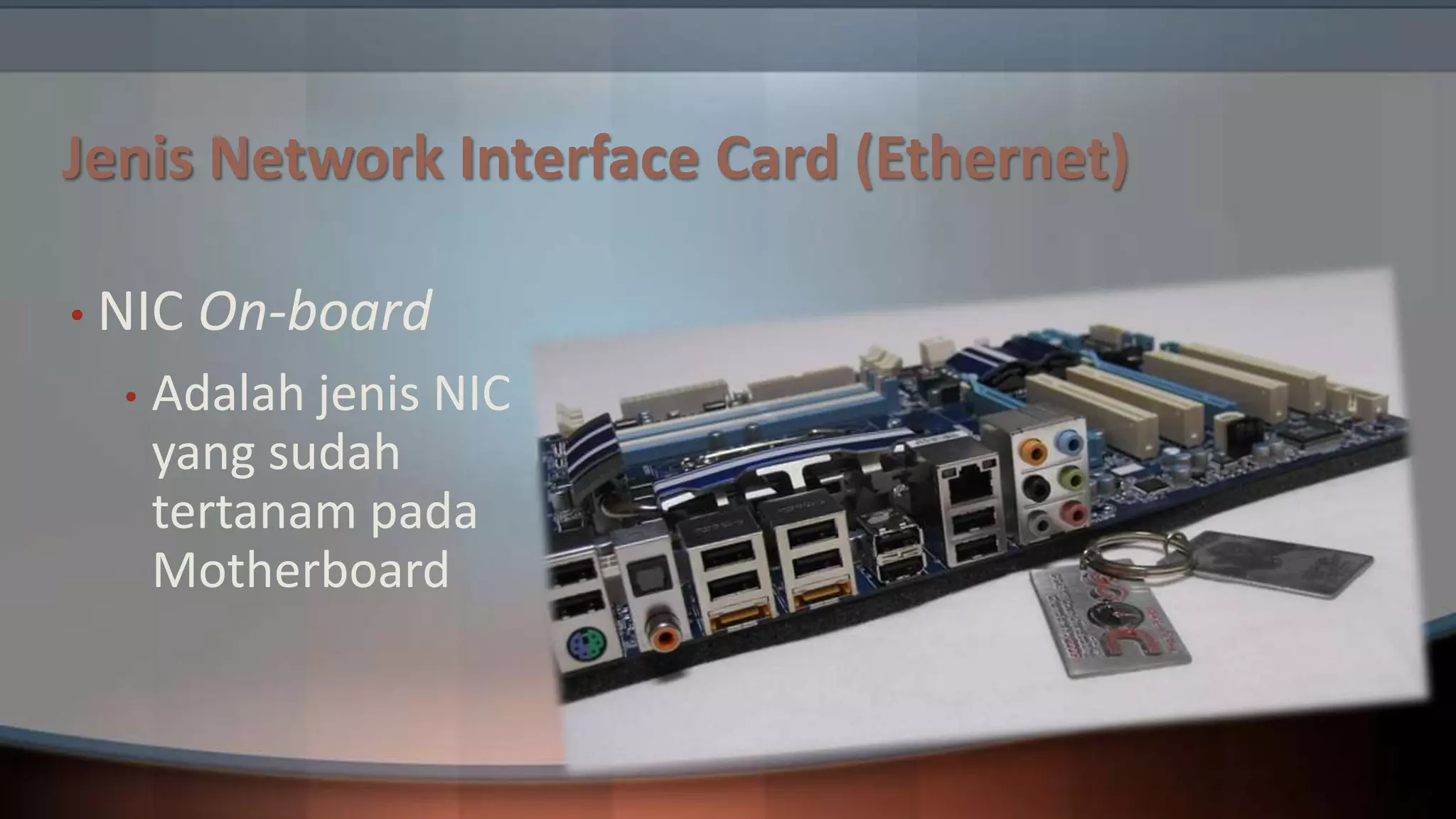

- 31. Jenis Network InterfaceCard (Ethernet) • NIC • On-board Adalah jenis NIC yang sudah tertanam pada Motherboard

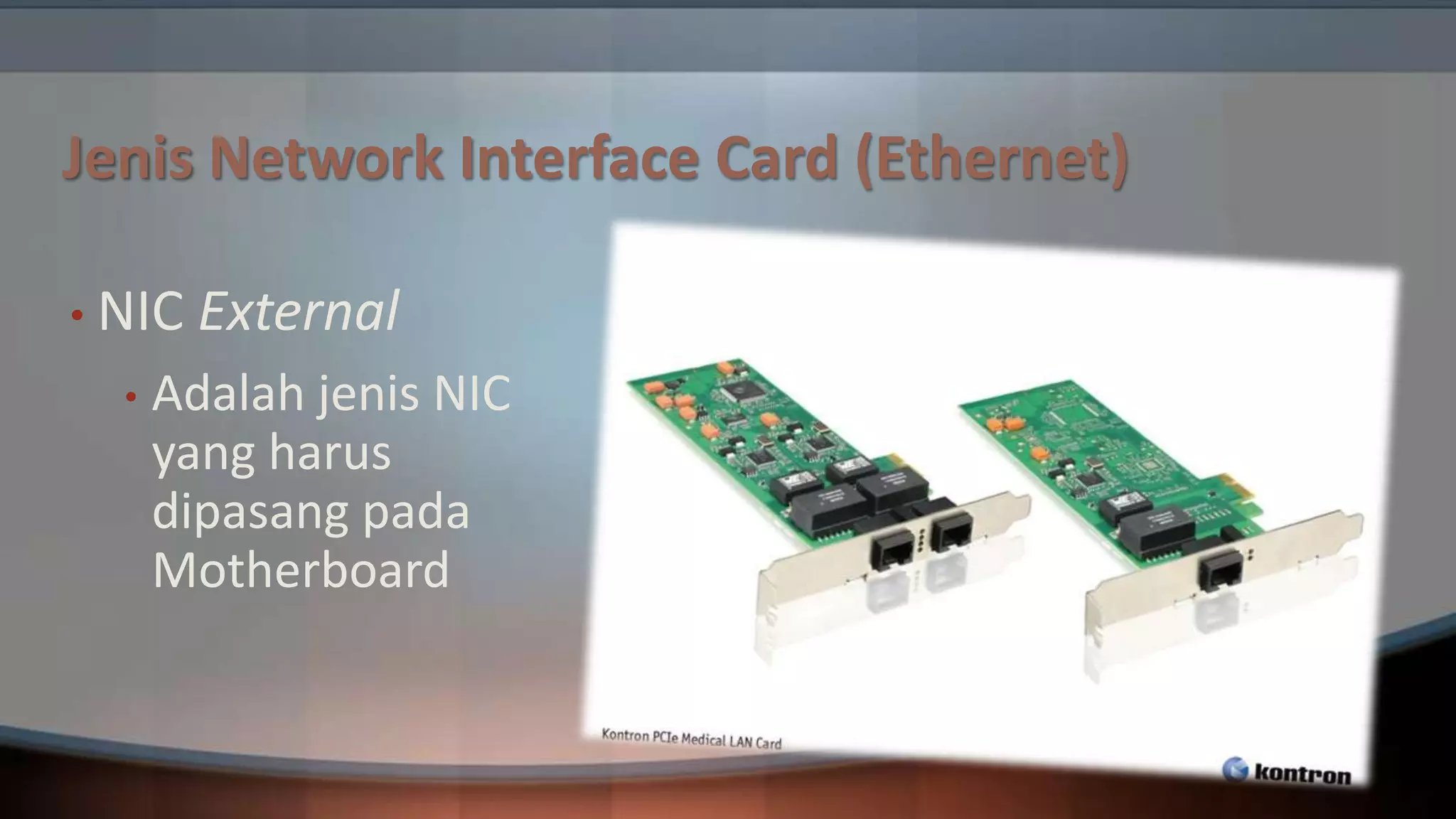

- 32. Jenis Network InterfaceCard (Ethernet) • NIC • External Adalah jenis NIC yang harus dipasang pada Motherboard

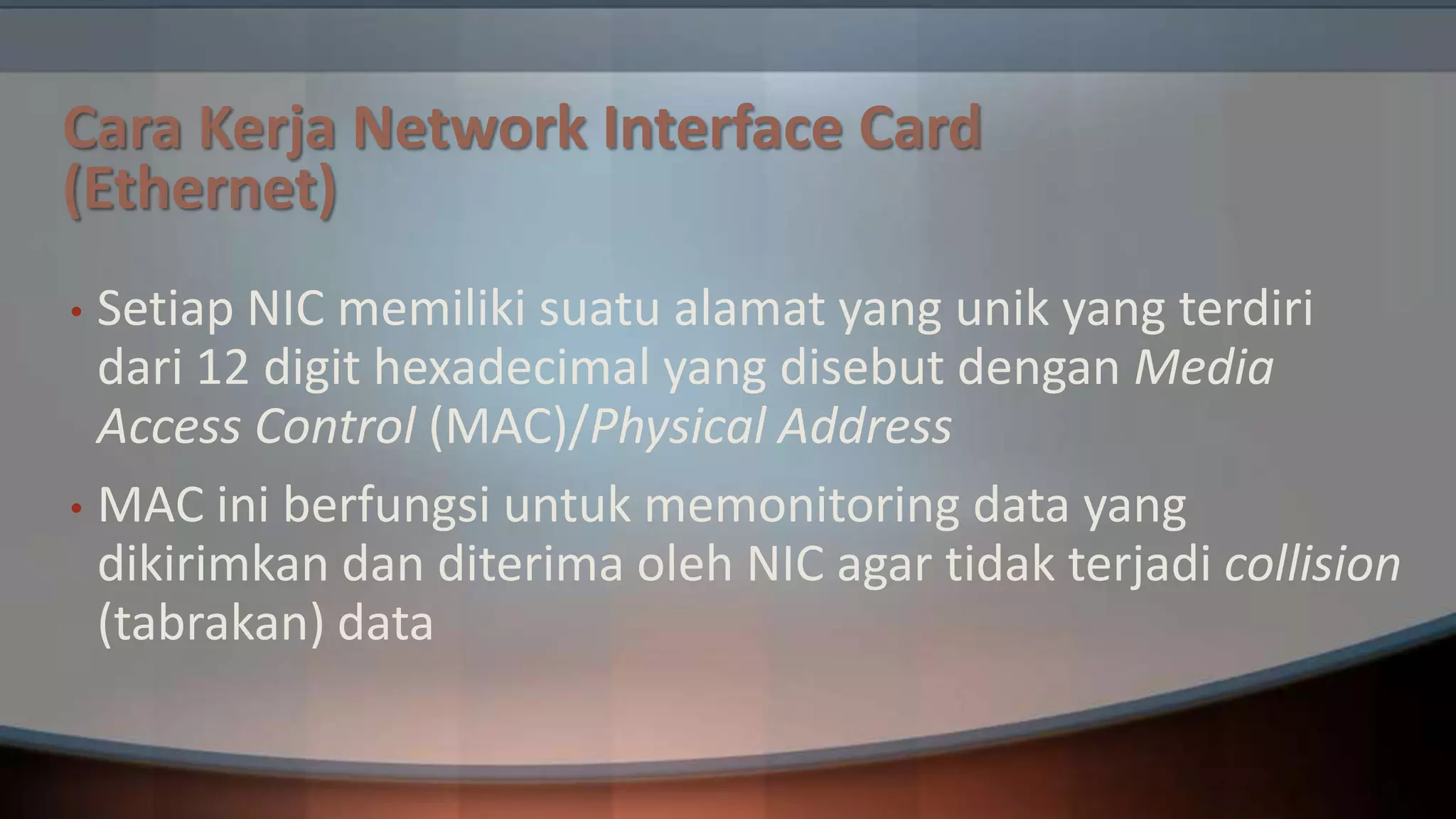

- 33. Cara Kerja NetworkInterface Card (Ethernet) Setiap NIC memiliki suatu alamat yang unik yang terdiri dari 12 digit hexadecimal yang disebut dengan Media Access Control (MAC)/Physical Address • MAC ini berfungsi untuk memonitoring data yang dikirimkan dan diterima oleh NIC agar tidak terjadi collision (tabrakan) data •

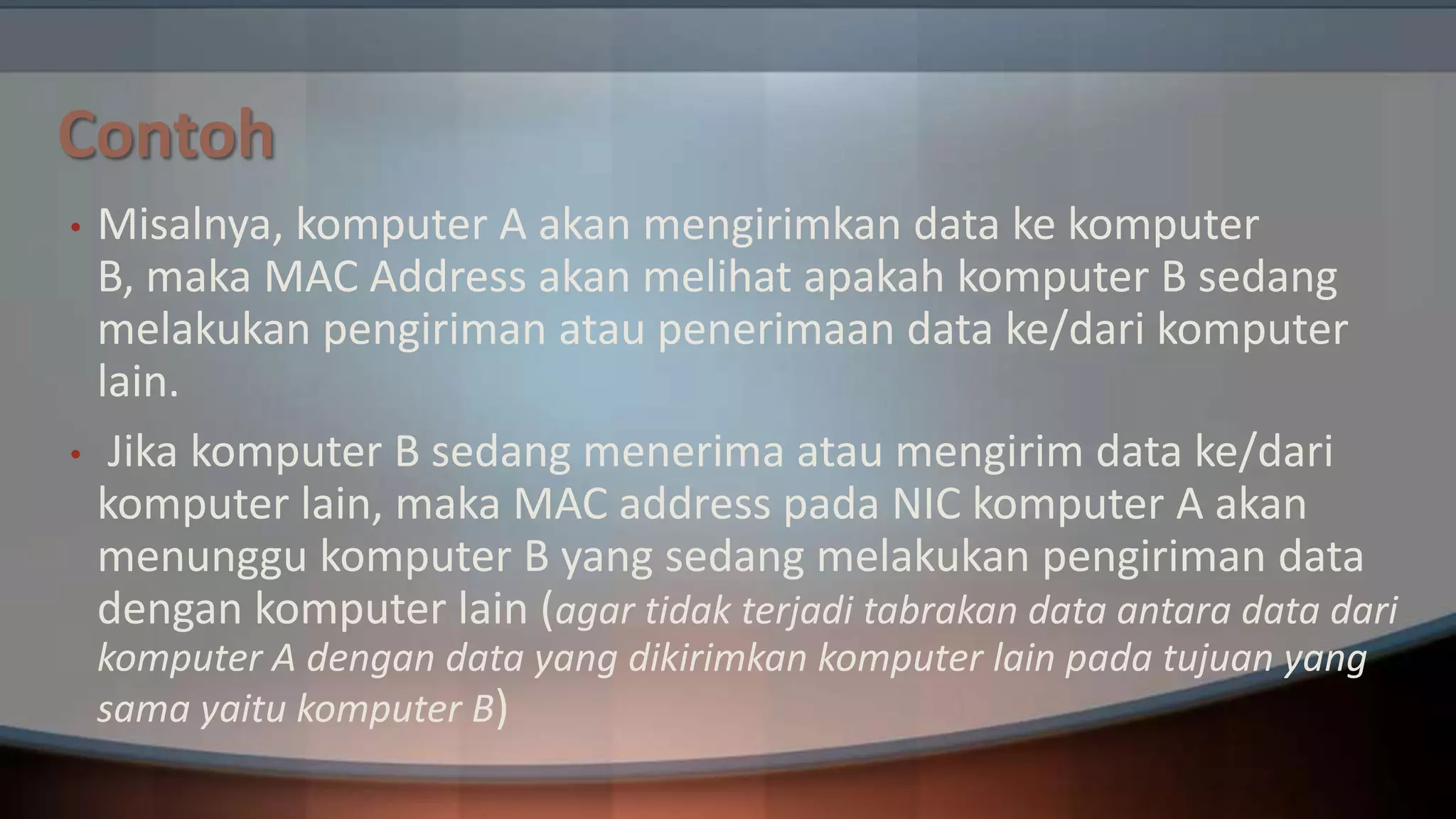

- 34. Contoh • • Misalnya, komputer Aakan mengirimkan data ke komputer B, maka MAC Address akan melihat apakah komputer B sedang melakukan pengiriman atau penerimaan data ke/dari komputer lain. Jika komputer B sedang menerima atau mengirim data ke/dari komputer lain, maka MAC address pada NIC komputer A akan menunggu komputer B yang sedang melakukan pengiriman data dengan komputer lain (agar tidak terjadi tabrakan data antara data dari komputer A dengan data yang dikirimkan komputer lain pada tujuan yang sama yaitu komputer B)

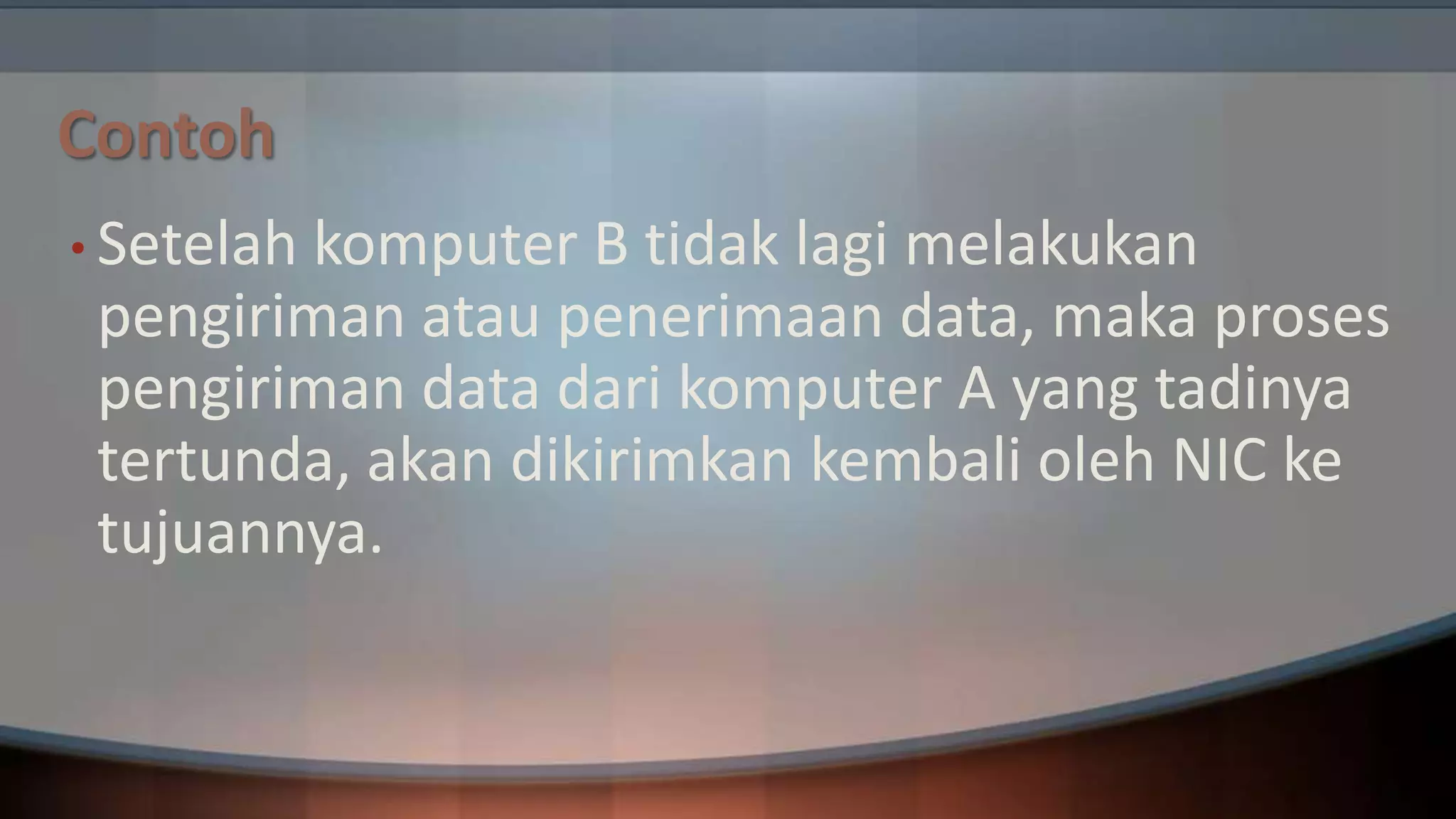

- 35. Contoh • Setelah komputer Btidak lagi melakukan pengiriman atau penerimaan data, maka proses pengiriman data dari komputer A yang tadinya tertunda, akan dikirimkan kembali oleh NIC ke tujuannya.

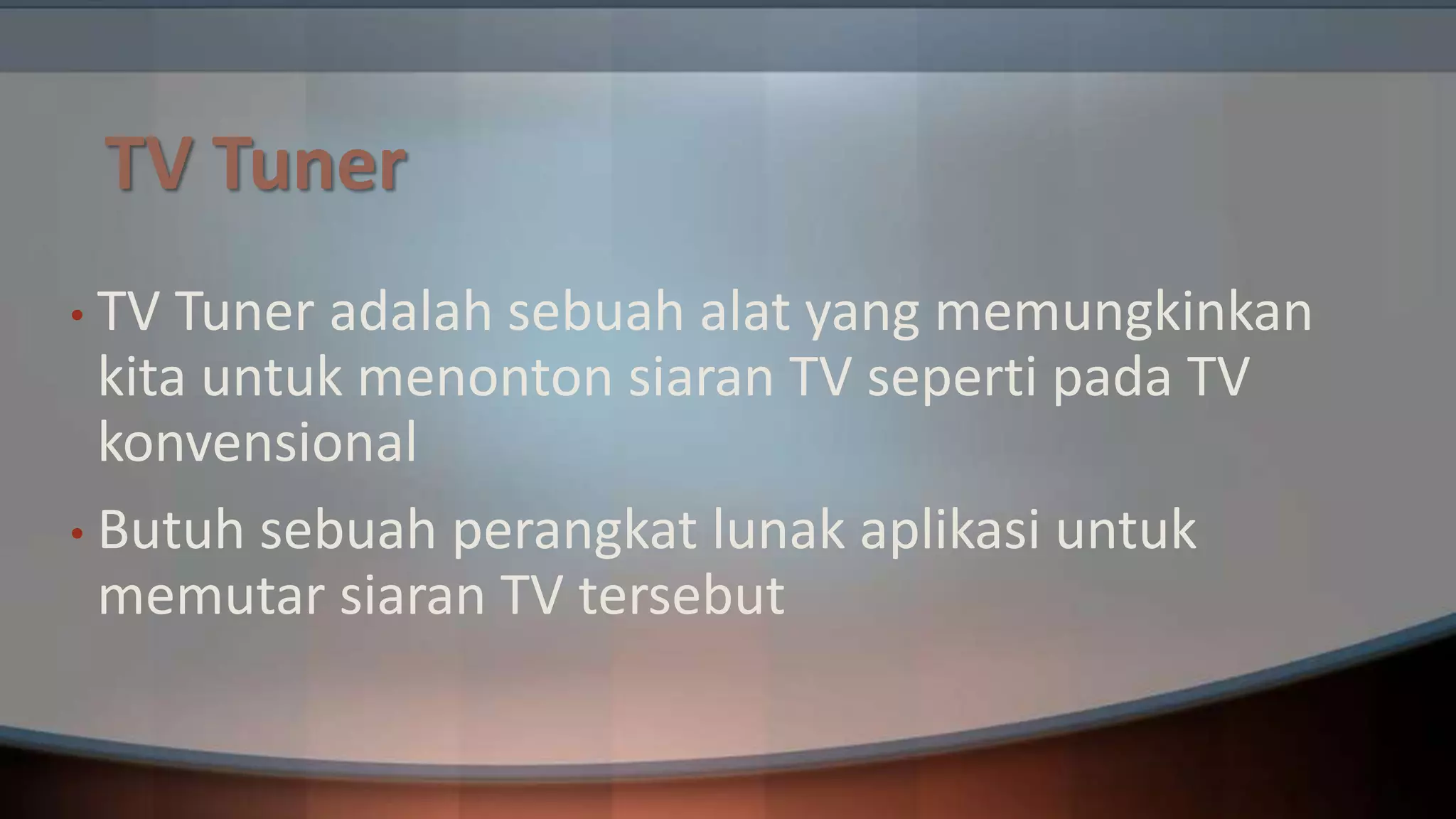

- 36. TV Tuner • TV Tuneradalah sebuah alat yang memungkinkan kita untuk menonton siaran TV seperti pada TV konvensional • Butuh sebuah perangkat lunak aplikasi untuk memutar siaran TV tersebut

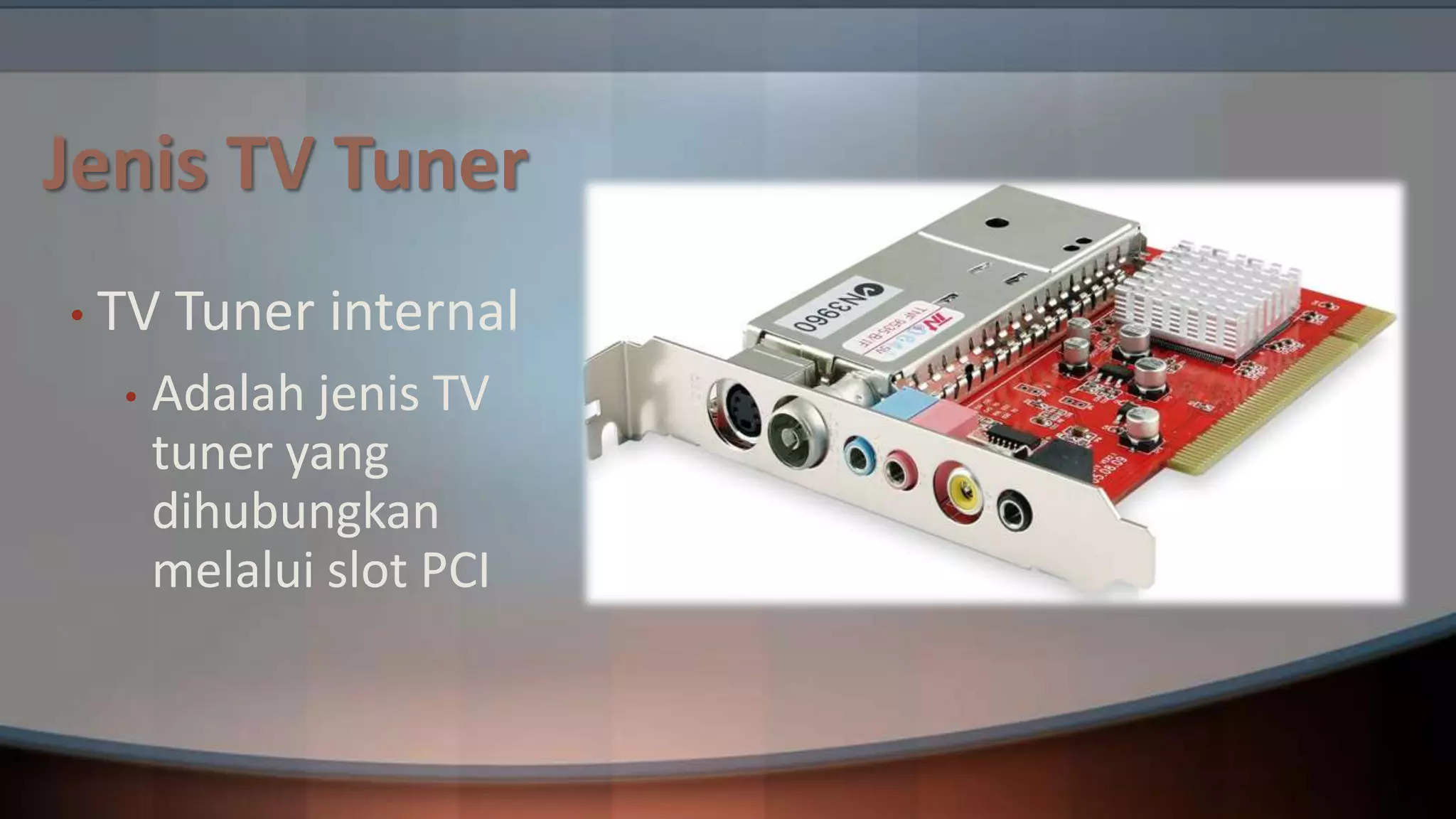

- 37. Jenis TV Tuner •TV • Tuner internal Adalah jenis TV tuner yang dihubungkan melalui slot PCI

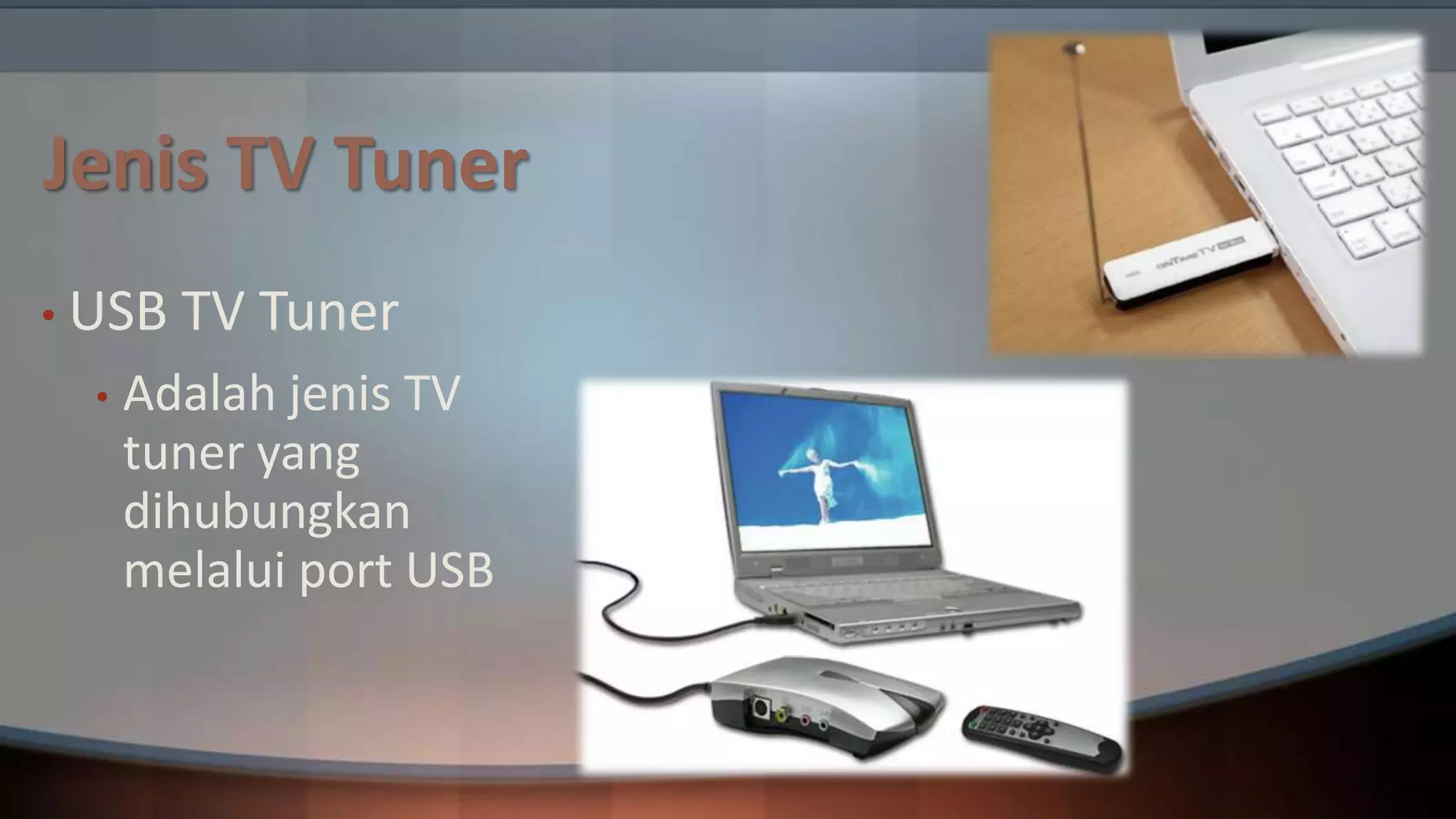

- 38. Jenis TV Tuner •USB • TV Tuner Adalah jenis TV tuner yang dihubungkan melalui port USB

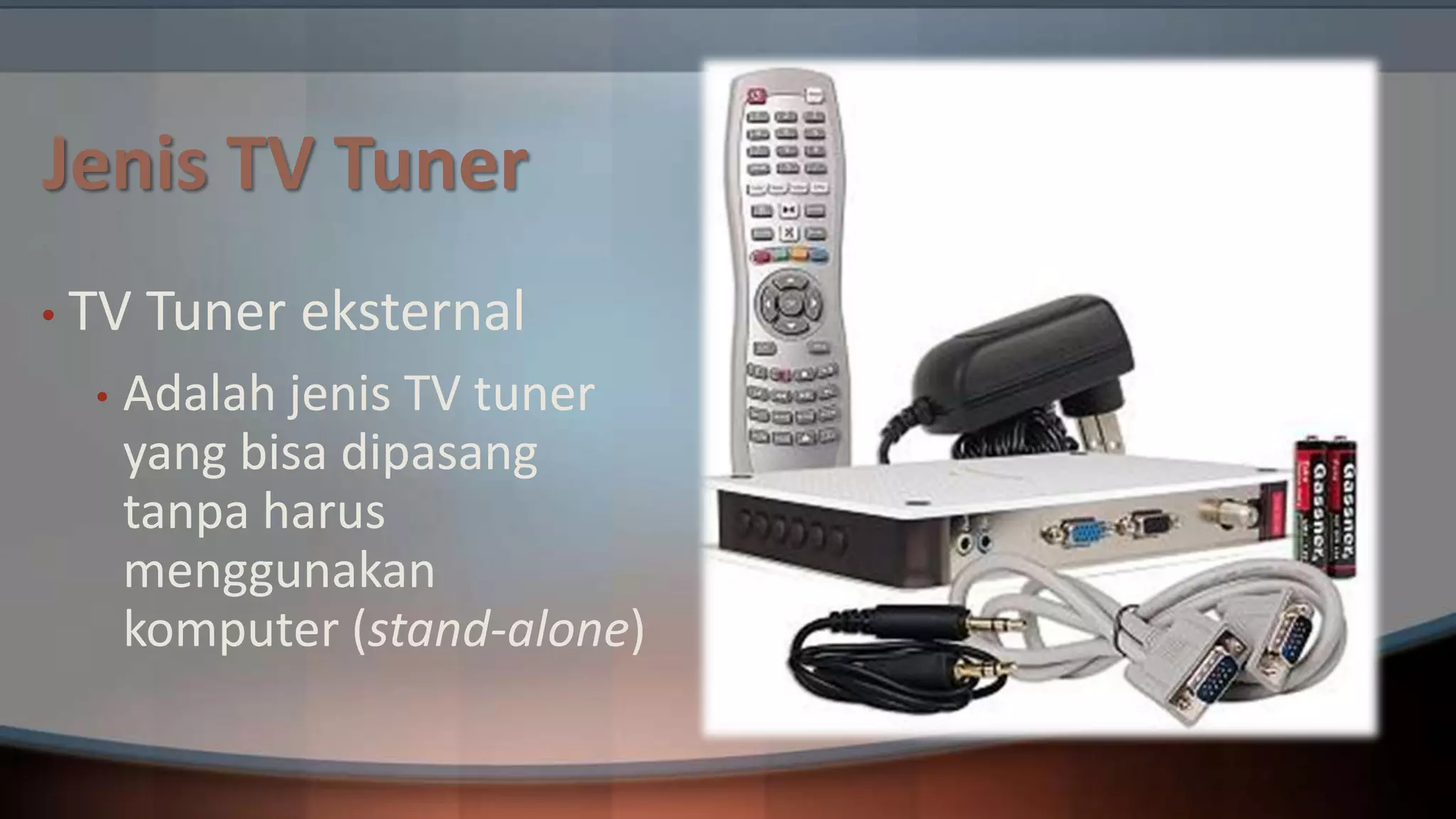

- 39. Jenis TV Tuner •TV • Tuner eksternal Adalah jenis TV tuner yang bisa dipasang tanpa harus menggunakan komputer (stand-alone)

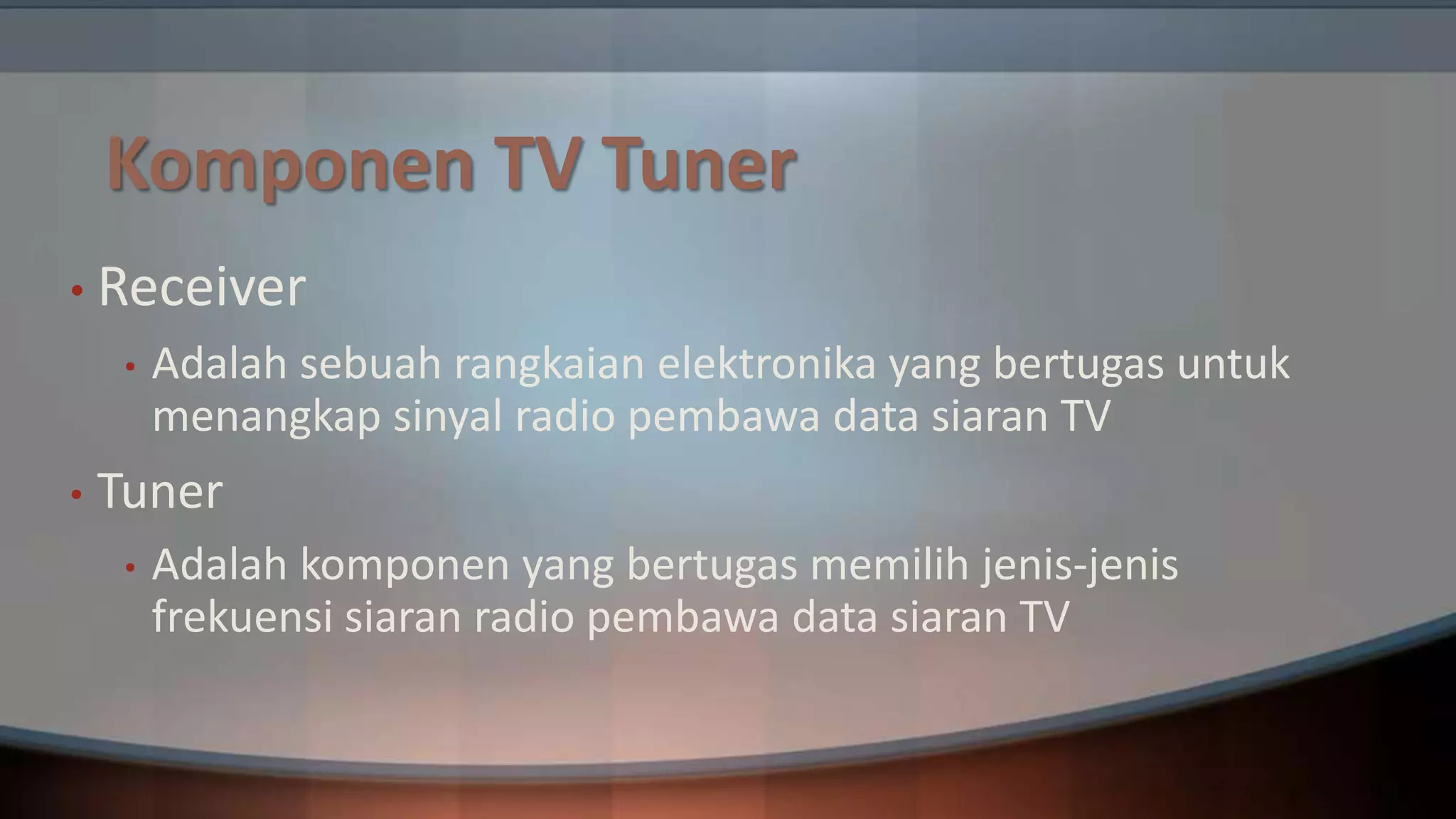

- 40. Komponen TV Tuner •Receiver • • Adalah sebuah rangkaian elektronika yang bertugas untuk menangkap sinyal radio pembawa data siaran TV Tuner • Adalah komponen yang bertugas memilih jenis-jenis frekuensi siaran radio pembawa data siaran TV

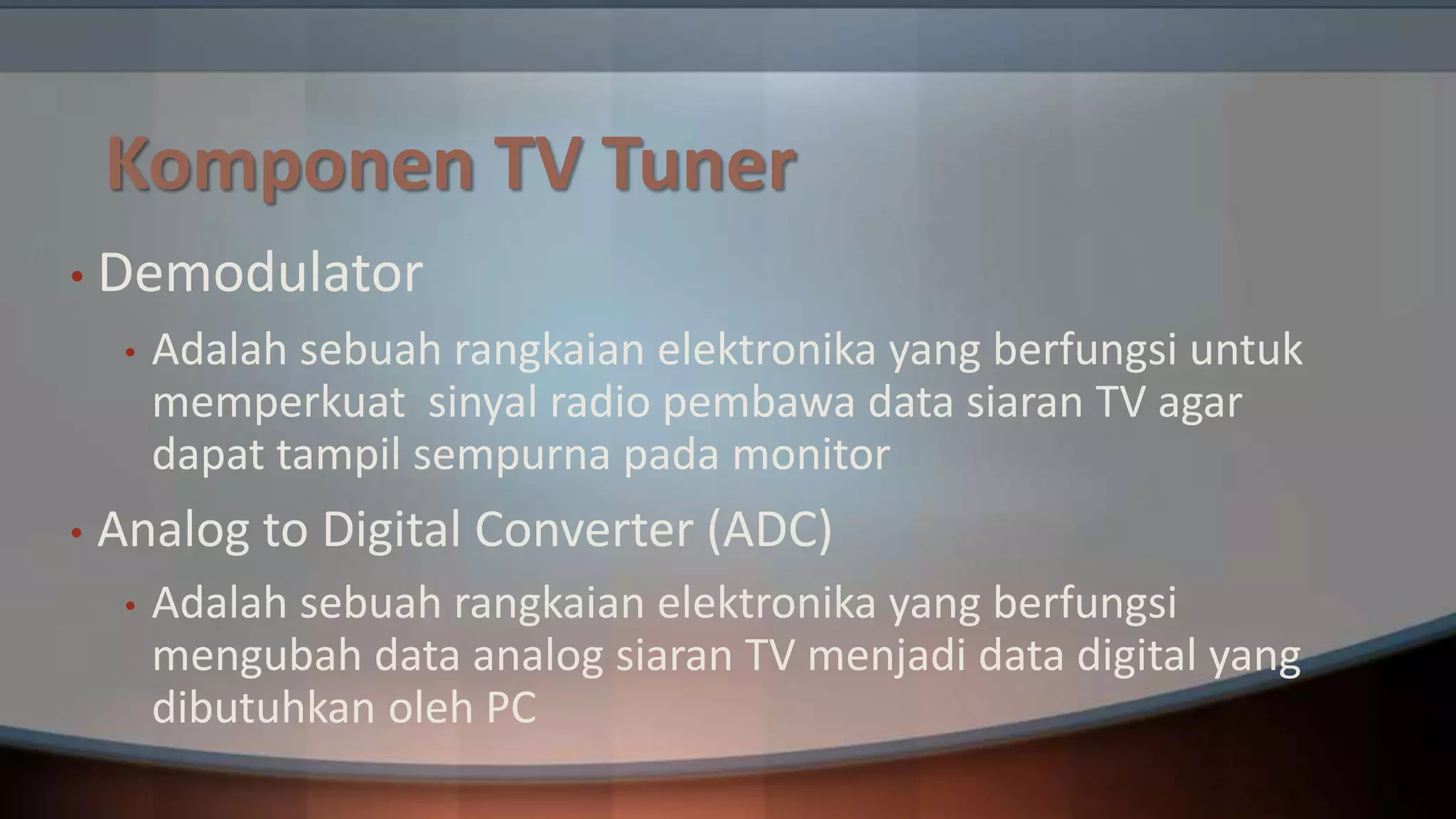

- 41. Komponen TV Tuner •Demodulator • • Adalah sebuah rangkaian elektronika yang berfungsi untuk memperkuat sinyal radio pembawa data siaran TV agar dapat tampil sempurna pada monitor Analog to Digital Converter (ADC) • Adalah sebuah rangkaian elektronika yang berfungsi mengubah data analog siaran TV menjadi data digital yang dibutuhkan oleh PC

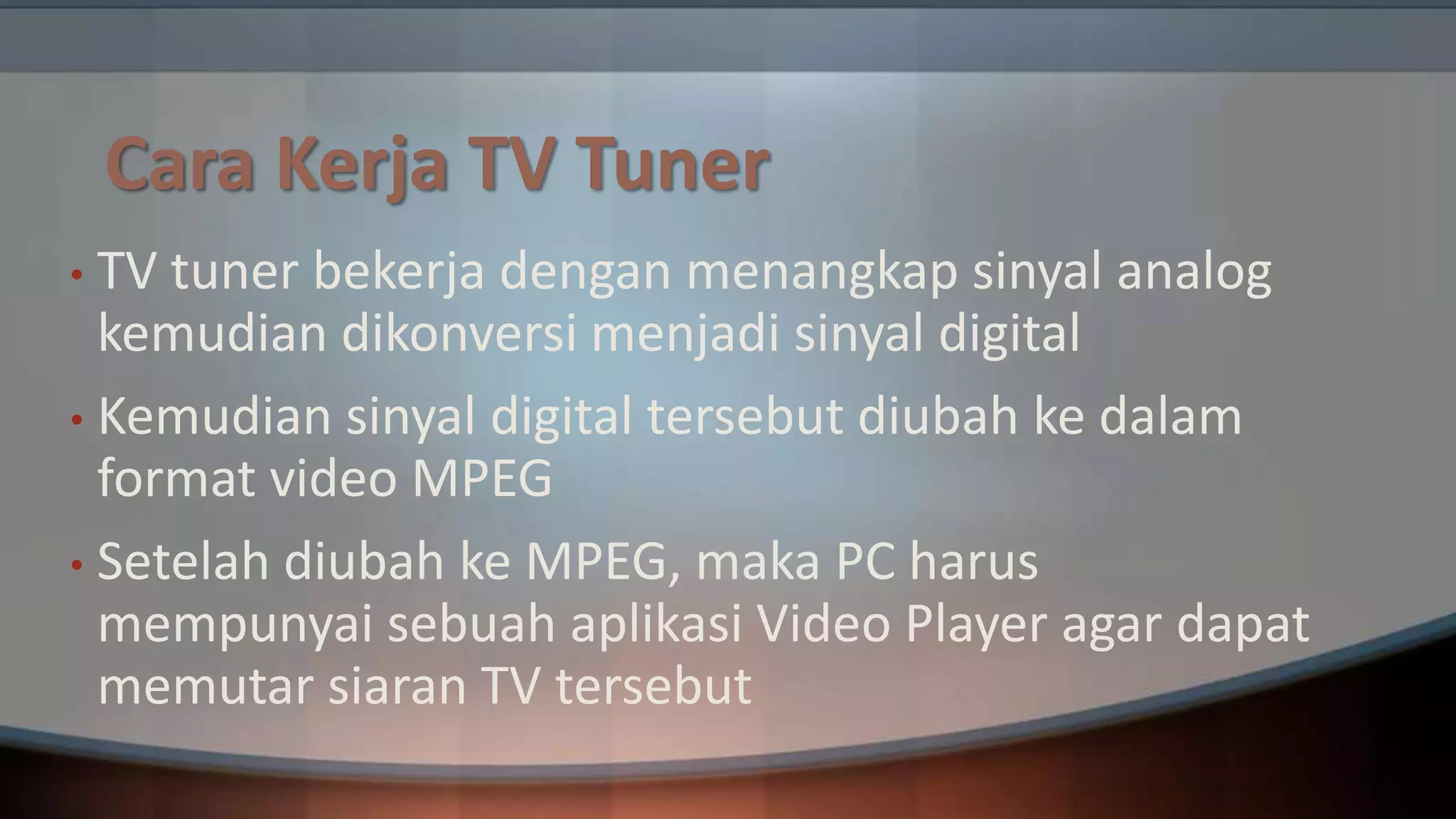

- 42. Cara Kerja TVTuner TV tuner bekerja dengan menangkap sinyal analog kemudian dikonversi menjadi sinyal digital • Kemudian sinyal digital tersebut diubah ke dalam format video MPEG • Setelah diubah ke MPEG, maka PC harus mempunyai sebuah aplikasi Video Player agar dapat memutar siaran TV tersebut •

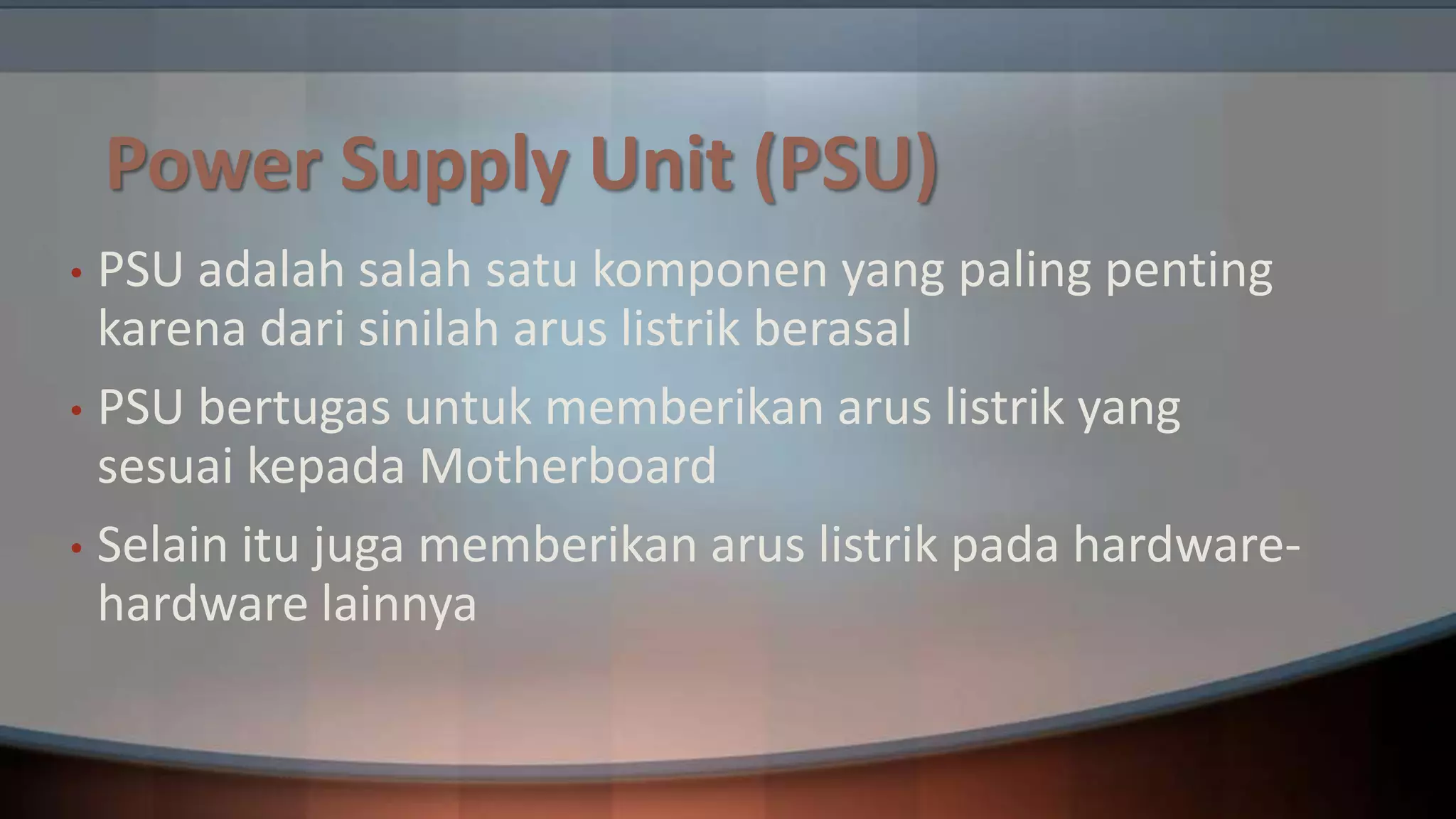

- 43. Power Supply Unit(PSU) PSU adalah salah satu komponen yang paling penting karena dari sinilah arus listrik berasal • PSU bertugas untuk memberikan arus listrik yang sesuai kepada Motherboard • Selain itu juga memberikan arus listrik pada hardwarehardware lainnya •

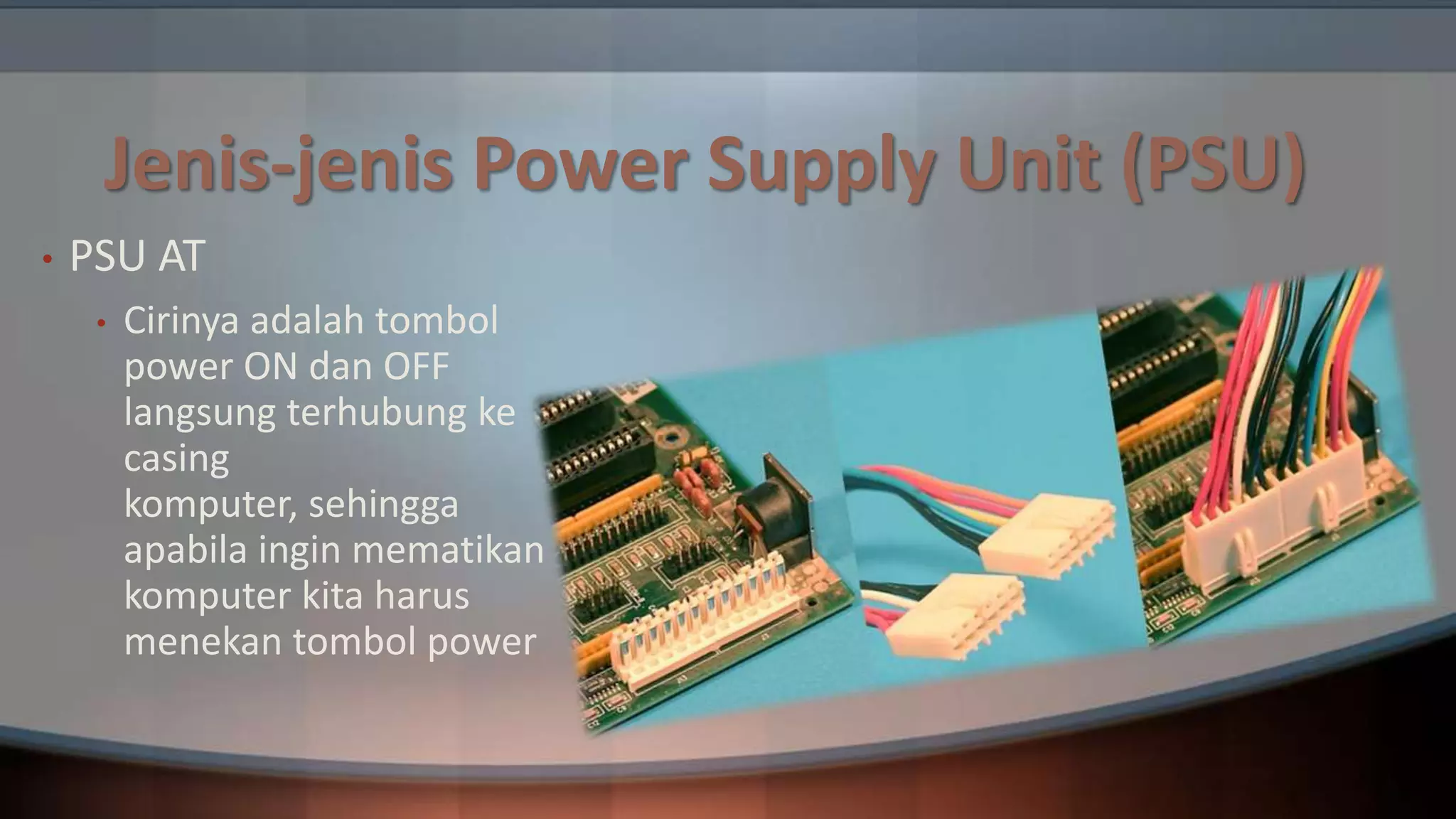

- 44. Jenis-jenis Power SupplyUnit (PSU) • PSU AT • Cirinya adalah tombol power ON dan OFF langsung terhubung ke casing komputer, sehingga apabila ingin mematikan komputer kita harus menekan tombol power

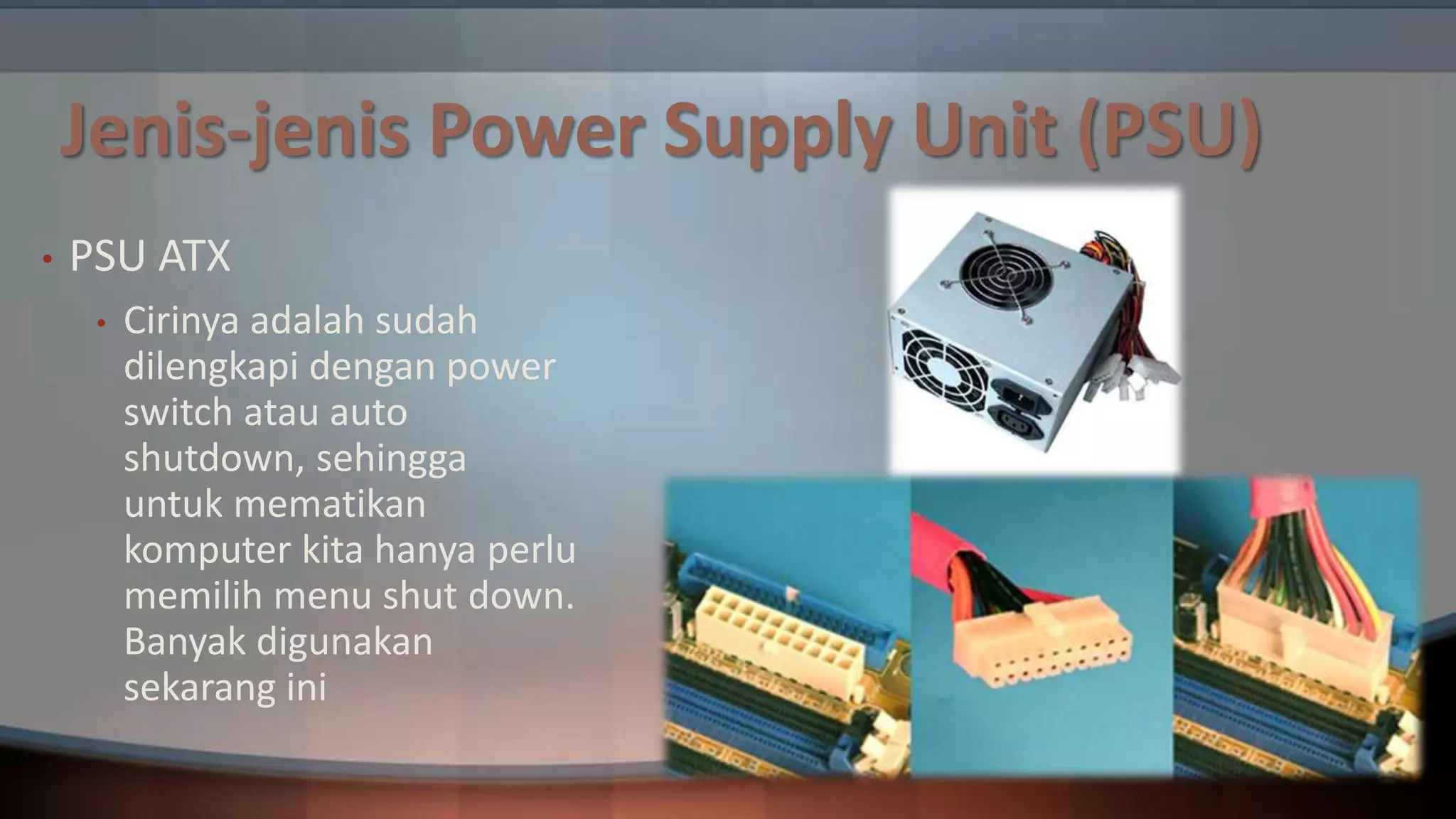

- 45. Jenis-jenis Power SupplyUnit (PSU) • PSU ATX • Cirinya adalah sudah dilengkapi dengan power switch atau auto shutdown, sehingga untuk mematikan komputer kita hanya perlu memilih menu shut down. Banyak digunakan sekarang ini

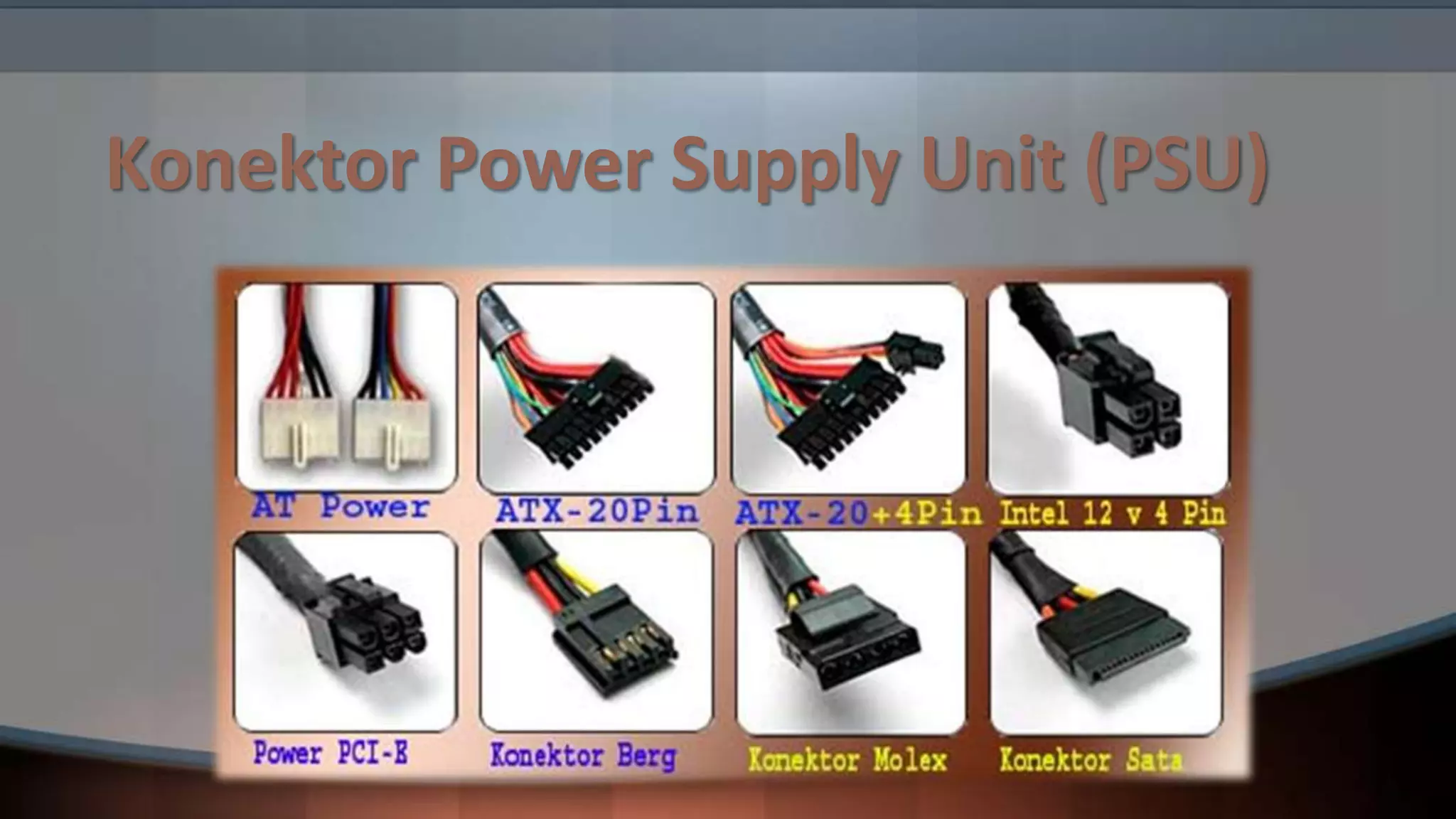

- 46. Konektor Power SupplyUnit (PSU)

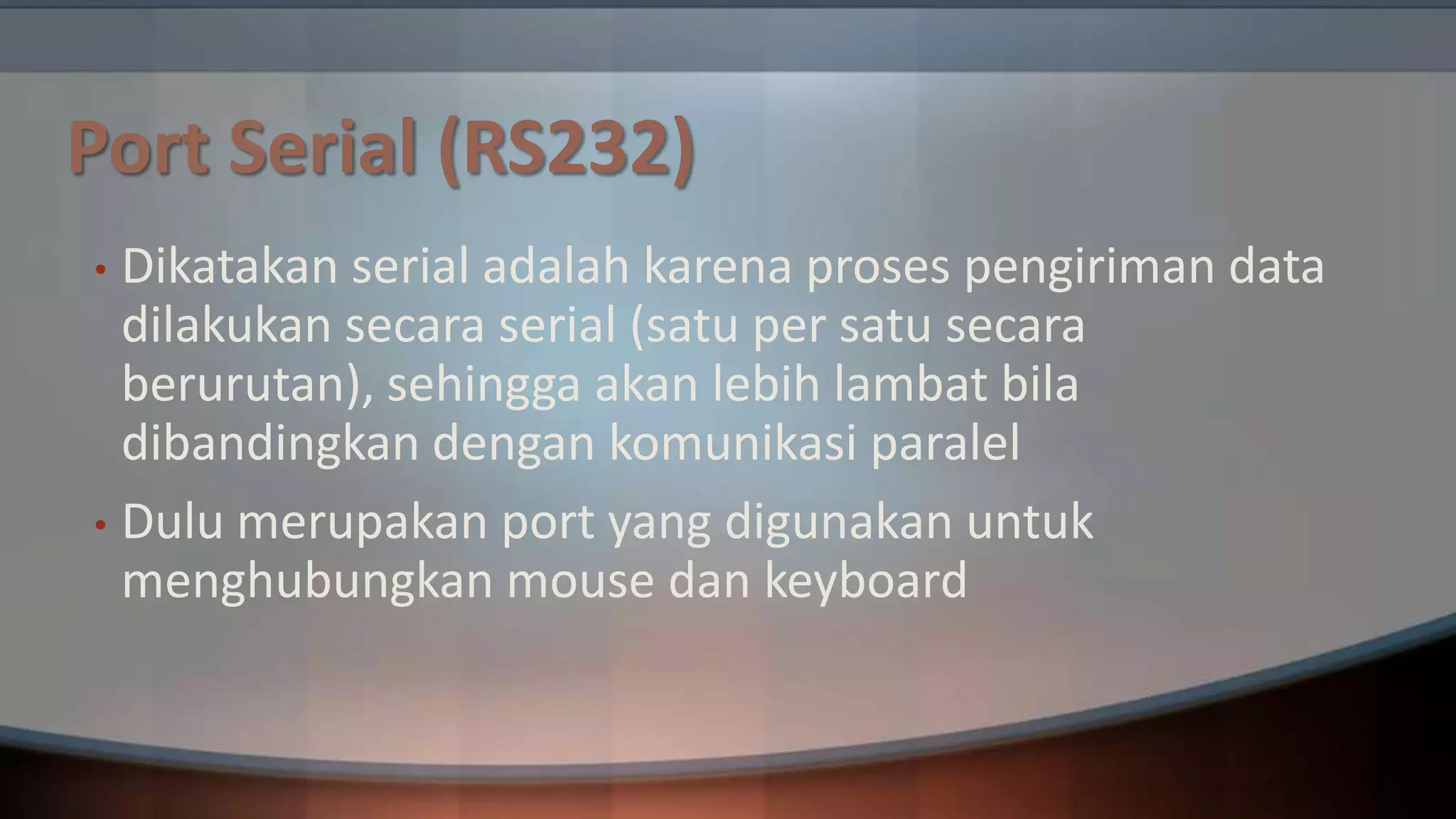

- 47. Port Serial (RS232) Dikatakanserial adalah karena proses pengiriman data dilakukan secara serial (satu per satu secara berurutan), sehingga akan lebih lambat bila dibandingkan dengan komunikasi paralel • Dulu merupakan port yang digunakan untuk menghubungkan mouse dan keyboard •

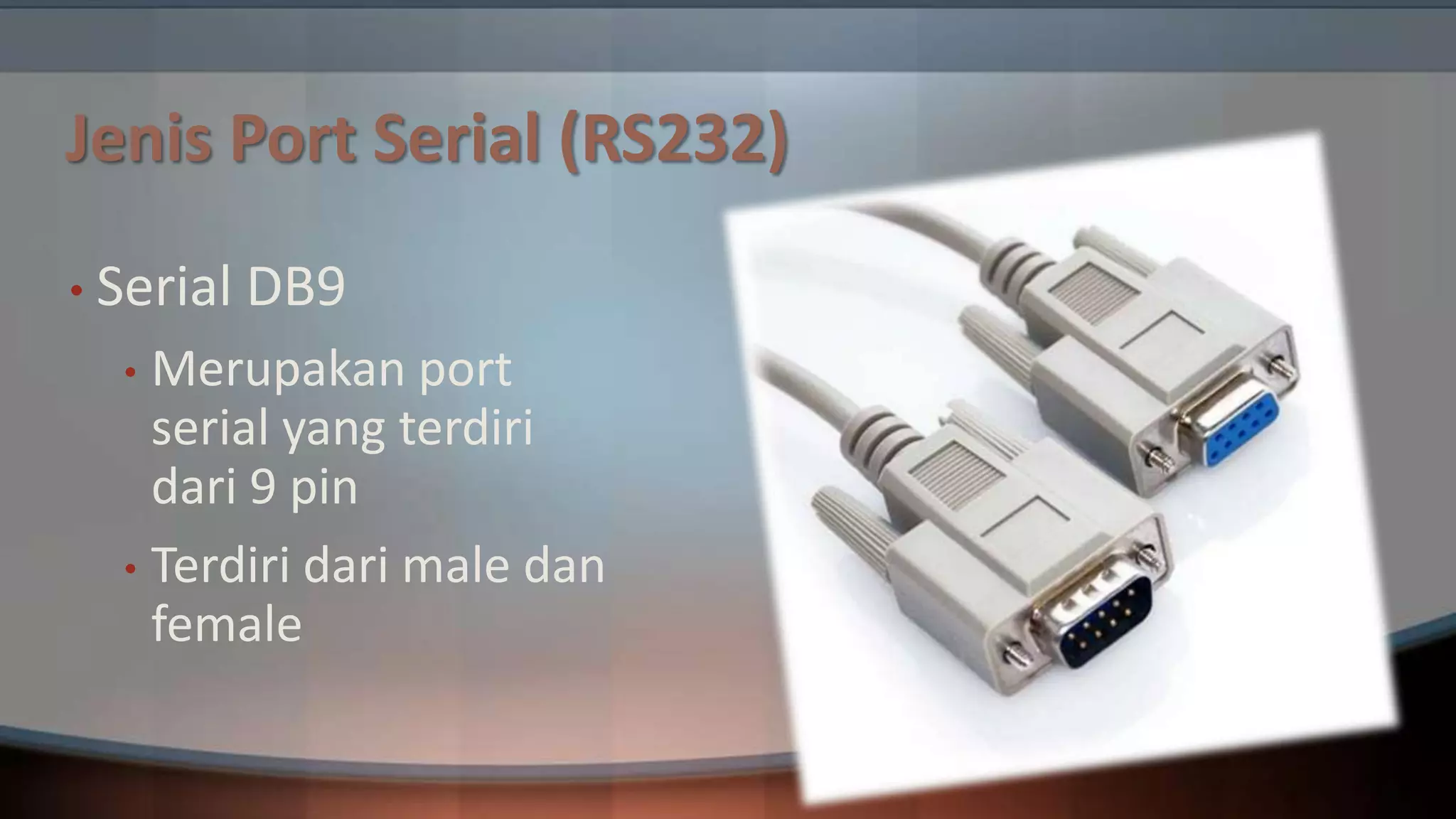

- 48. Jenis Port Serial(RS232) • Serial DB9 Merupakan port serial yang terdiri dari 9 pin • Terdiri dari male dan female •

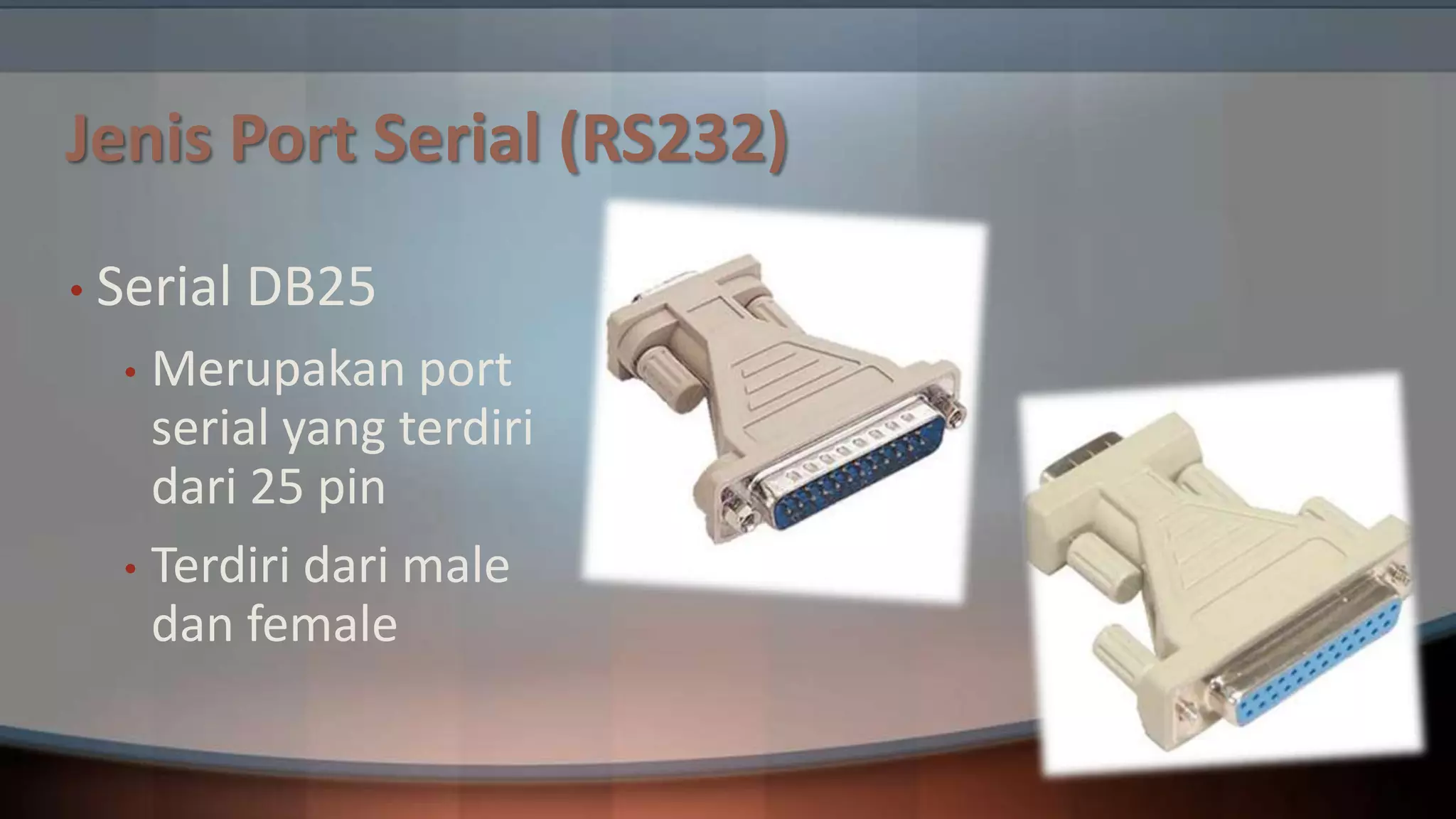

- 49. Jenis Port Serial(RS232) • Serial DB25 Merupakan port serial yang terdiri dari 25 pin • Terdiri dari male dan female •

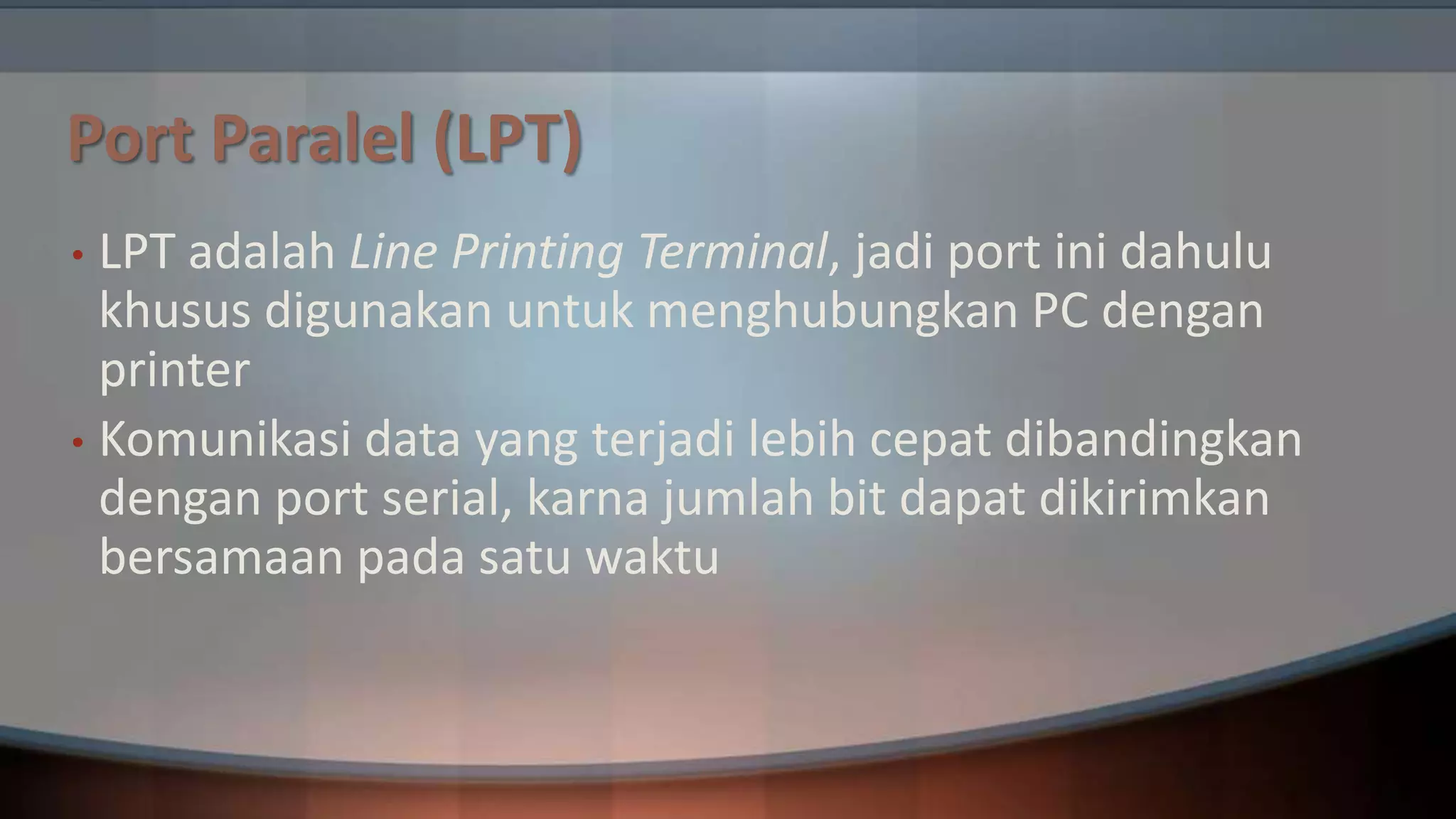

- 50. Port Paralel (LPT) LPTadalah Line Printing Terminal, jadi port ini dahulu khusus digunakan untuk menghubungkan PC dengan printer • Komunikasi data yang terjadi lebih cepat dibandingkan dengan port serial, karna jumlah bit dapat dikirimkan bersamaan pada satu waktu •

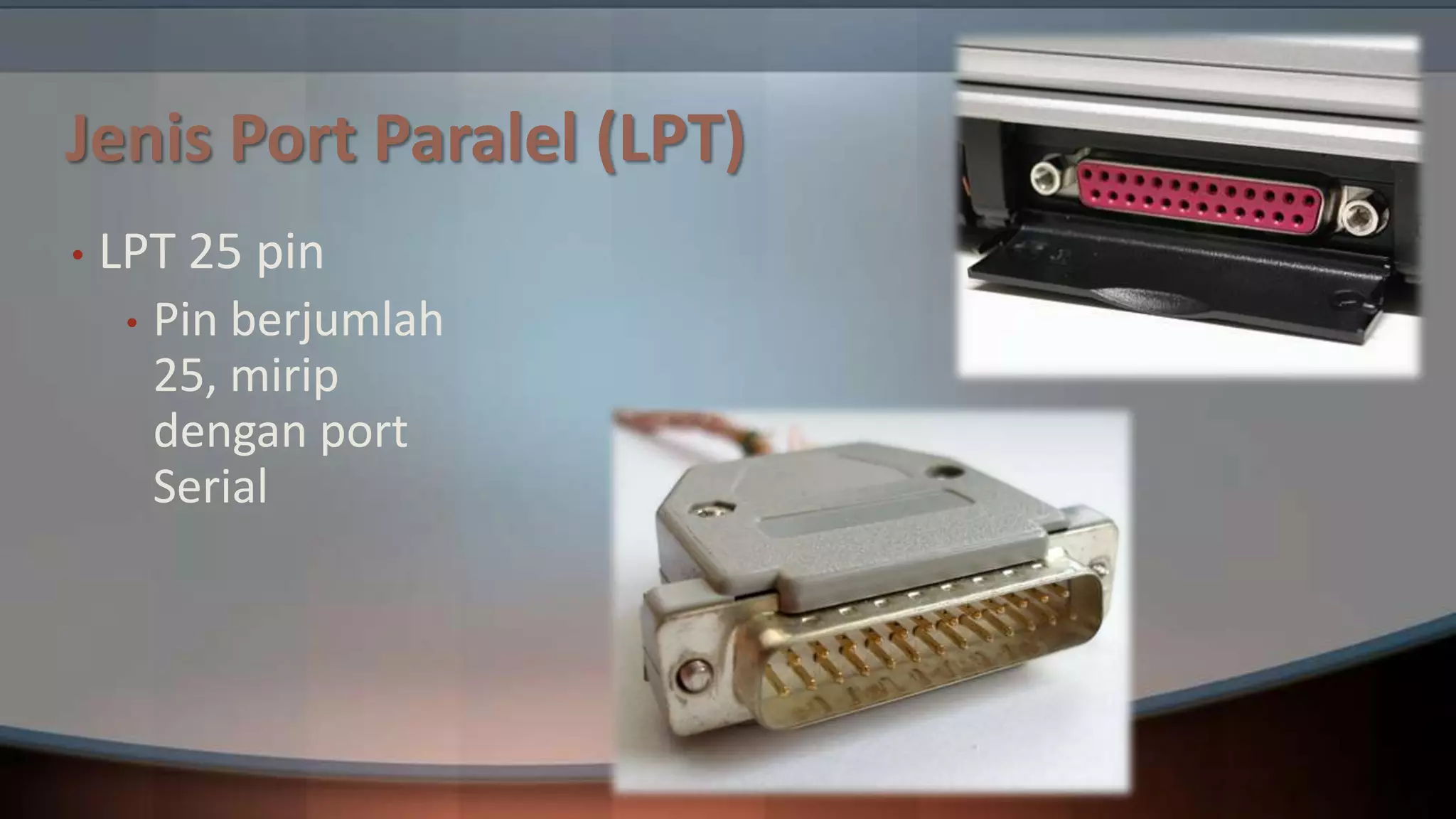

- 51. Jenis Port Paralel(LPT) • LPT 25 pin • Pin berjumlah 25, mirip dengan port Serial

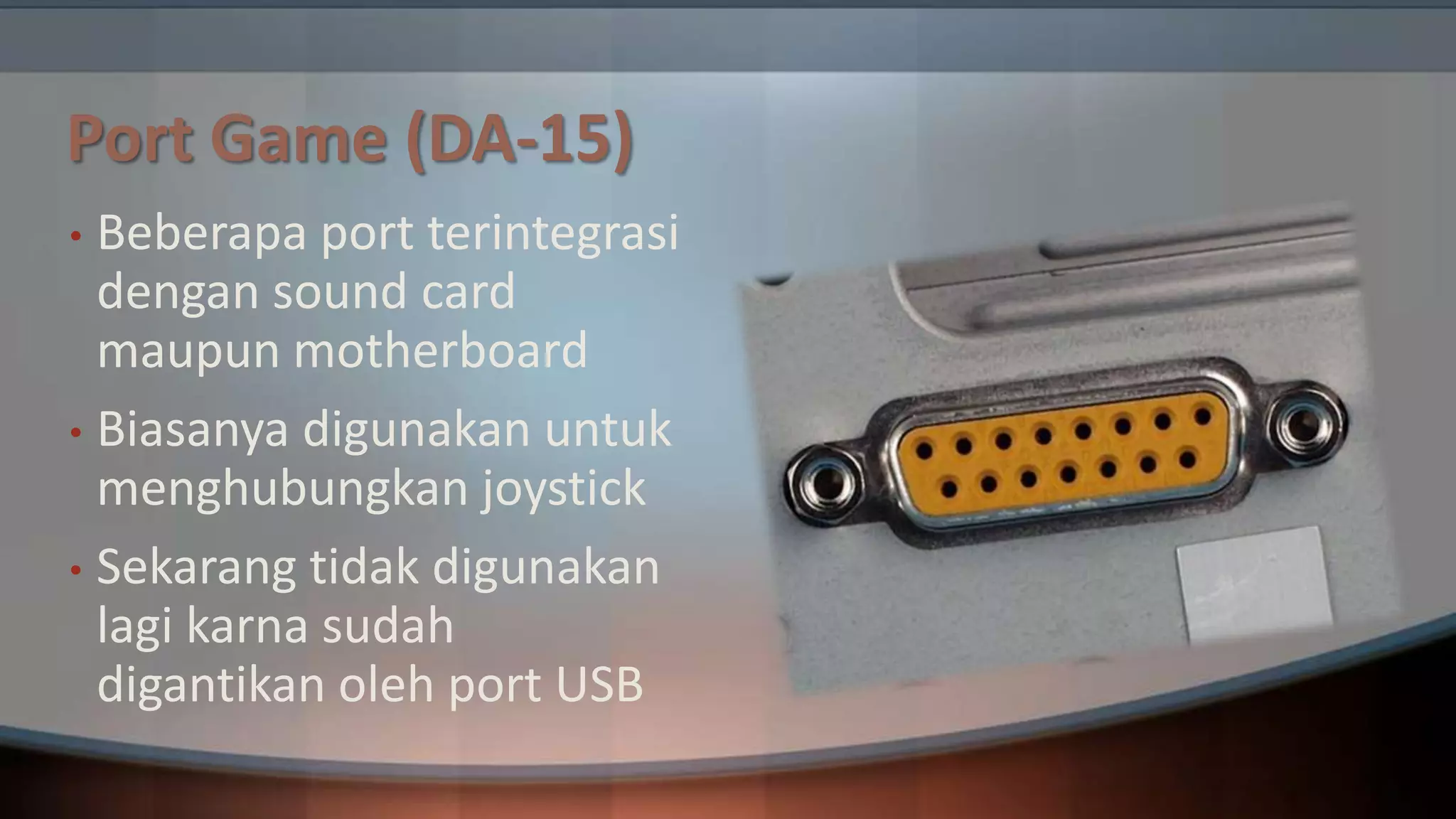

- 52. Port Game (DA-15) Beberapaport terintegrasi dengan sound card maupun motherboard • Biasanya digunakan untuk menghubungkan joystick • Sekarang tidak digunakan lagi karna sudah digantikan oleh port USB •

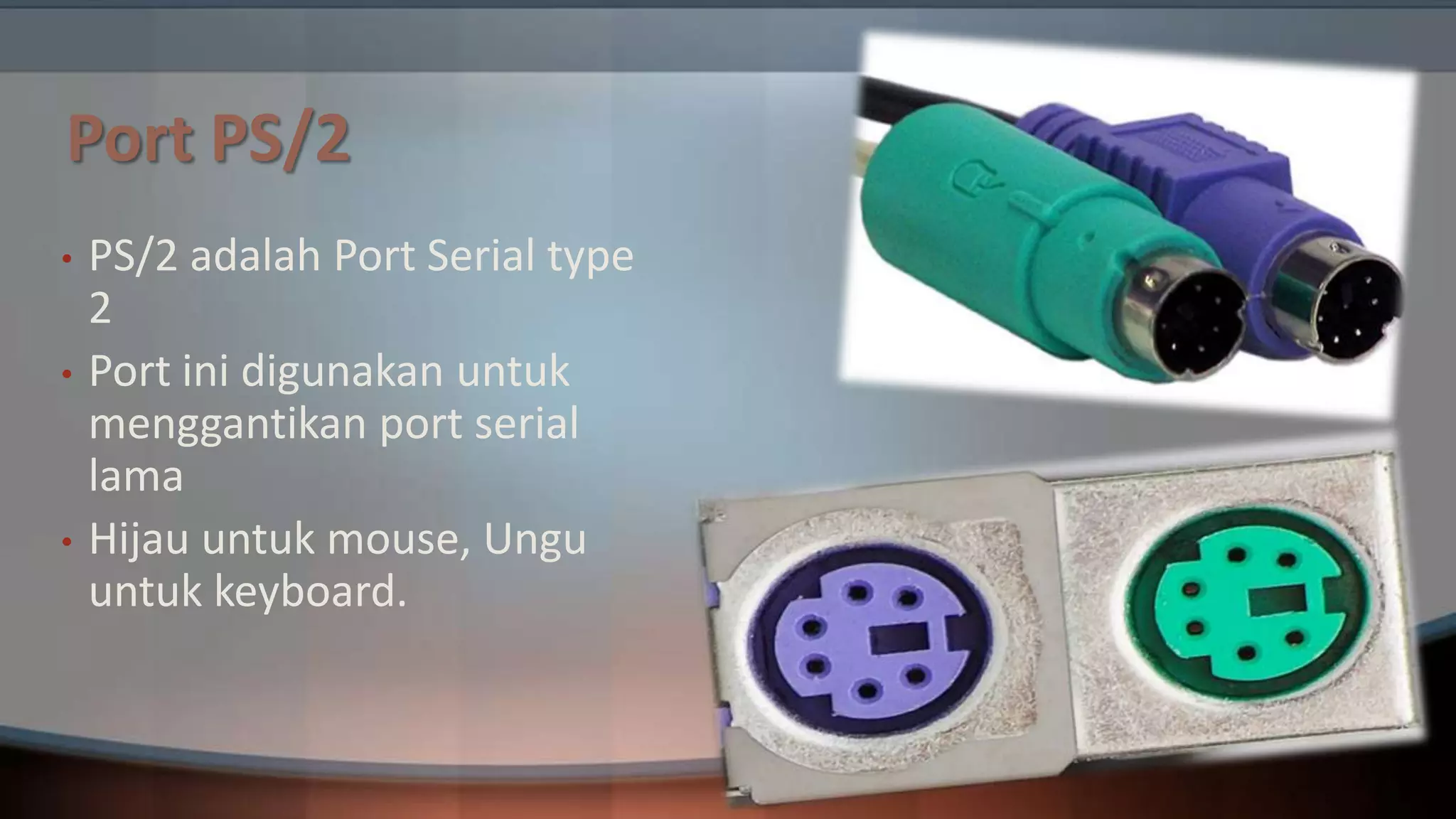

- 53. Port PS/2 • • • PS/2 adalahPort Serial type 2 Port ini digunakan untuk menggantikan port serial lama Hijau untuk mouse, Ungu untuk keyboard.

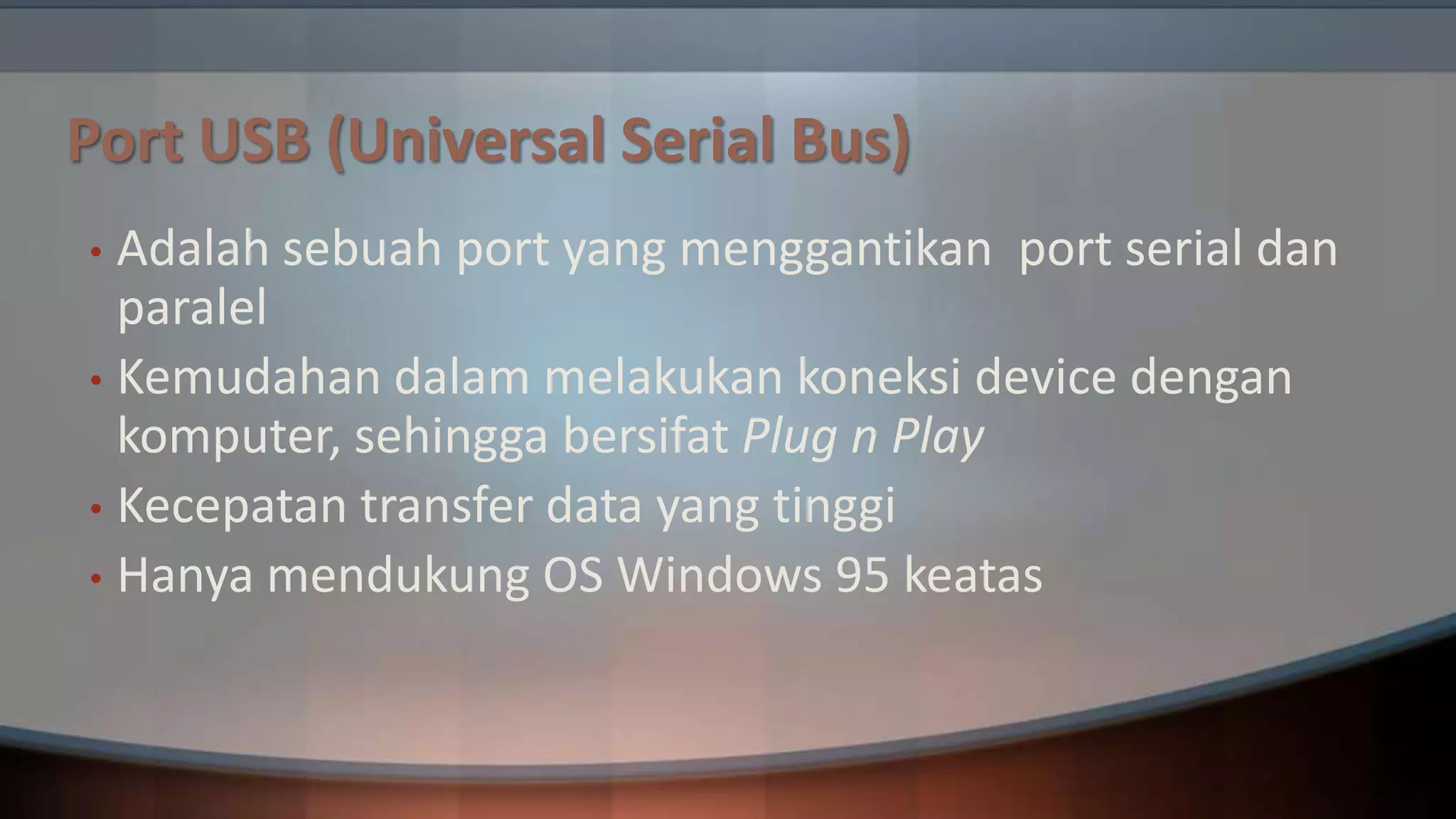

- 54. Port USB (UniversalSerial Bus) Adalah sebuah port yang menggantikan port serial dan paralel • Kemudahan dalam melakukan koneksi device dengan komputer, sehingga bersifat Plug n Play • Kecepatan transfer data yang tinggi • Hanya mendukung OS Windows 95 keatas •

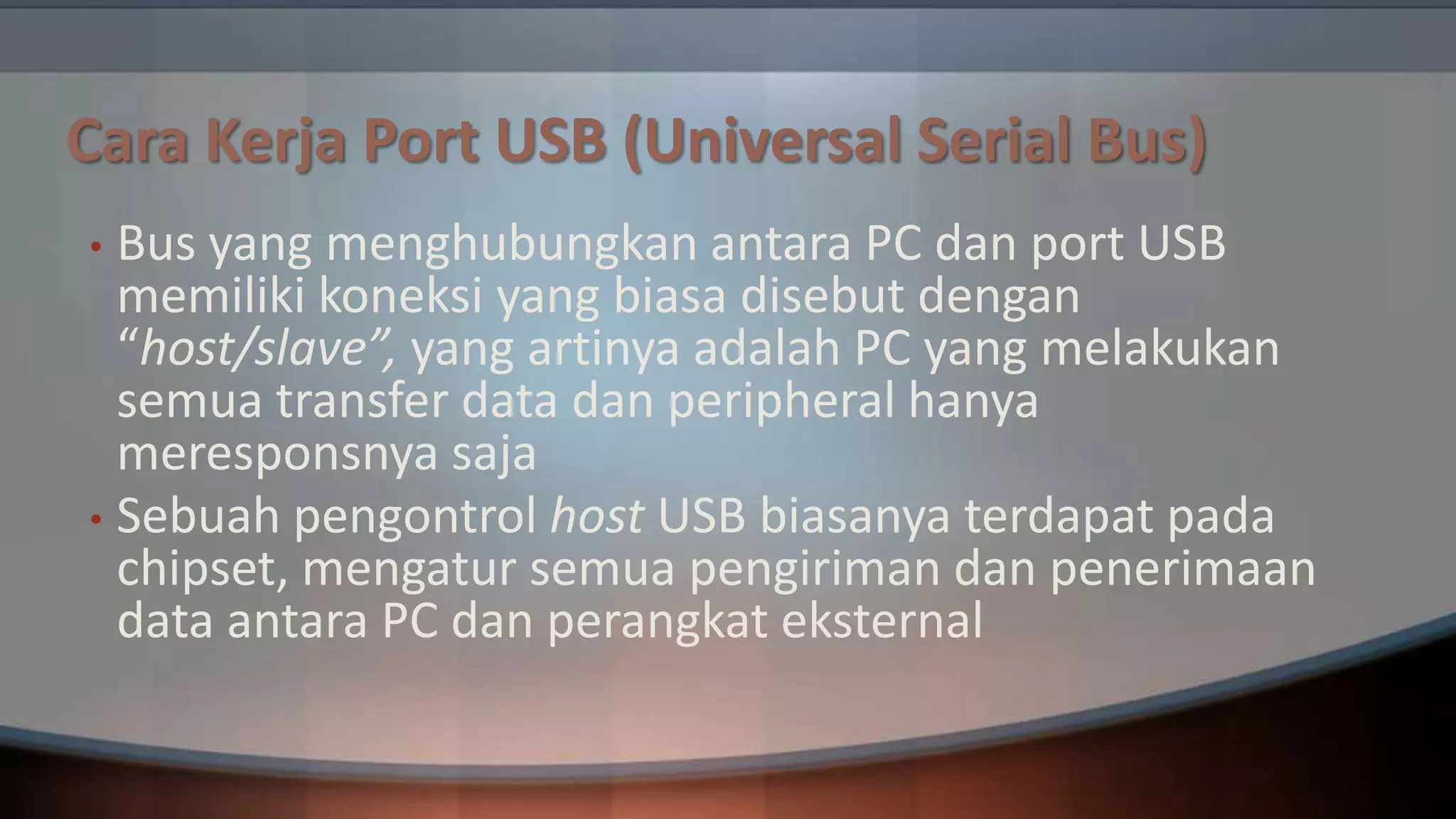

- 55. Cara Kerja PortUSB (Universal Serial Bus) Bus yang menghubungkan antara PC dan port USB memiliki koneksi yang biasa disebut dengan “host/slave”, yang artinya adalah PC yang melakukan semua transfer data dan peripheral hanya meresponsnya saja • Sebuah pengontrol host USB biasanya terdapat pada chipset, mengatur semua pengiriman dan penerimaan data antara PC dan perangkat eksternal •

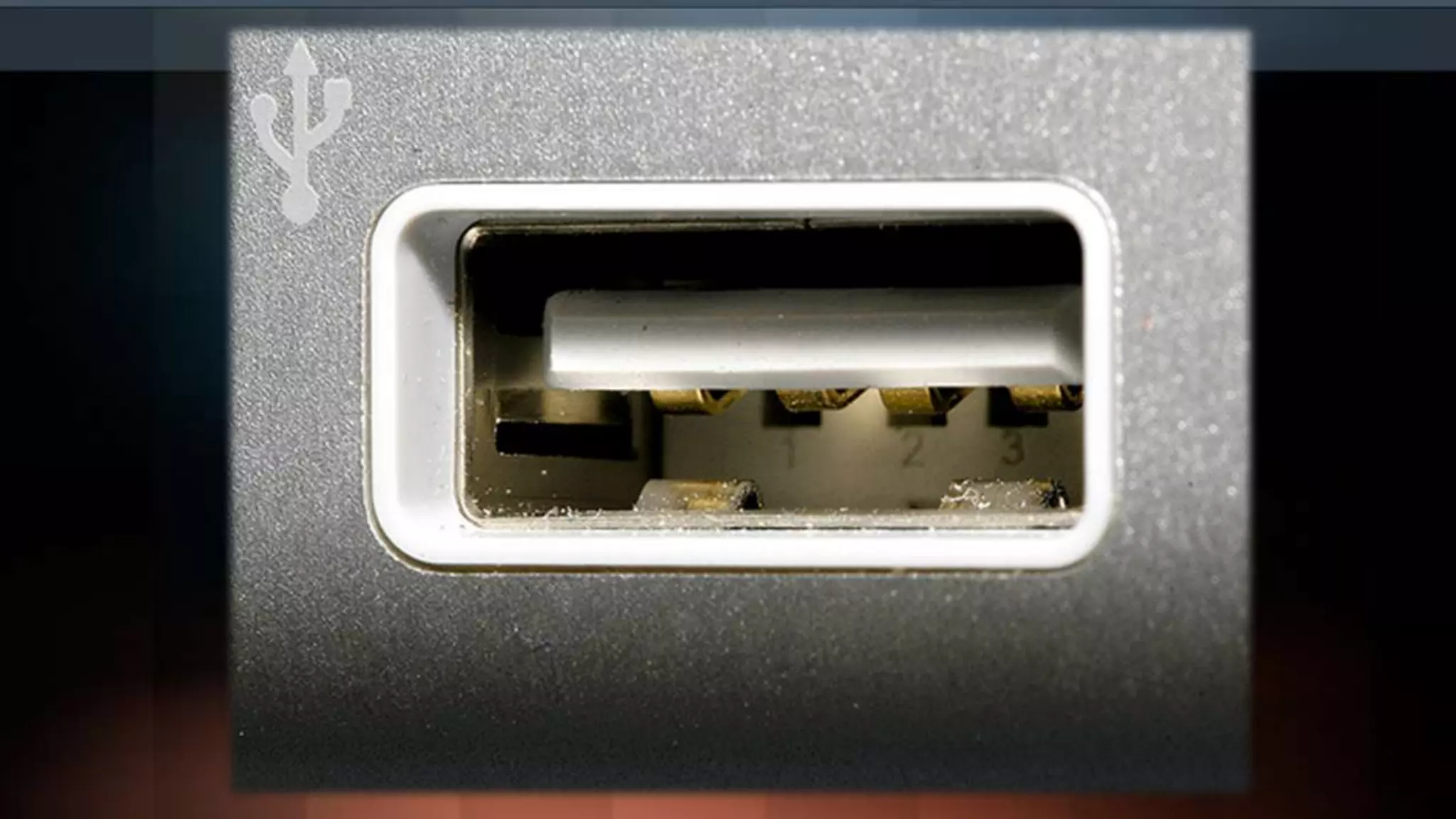

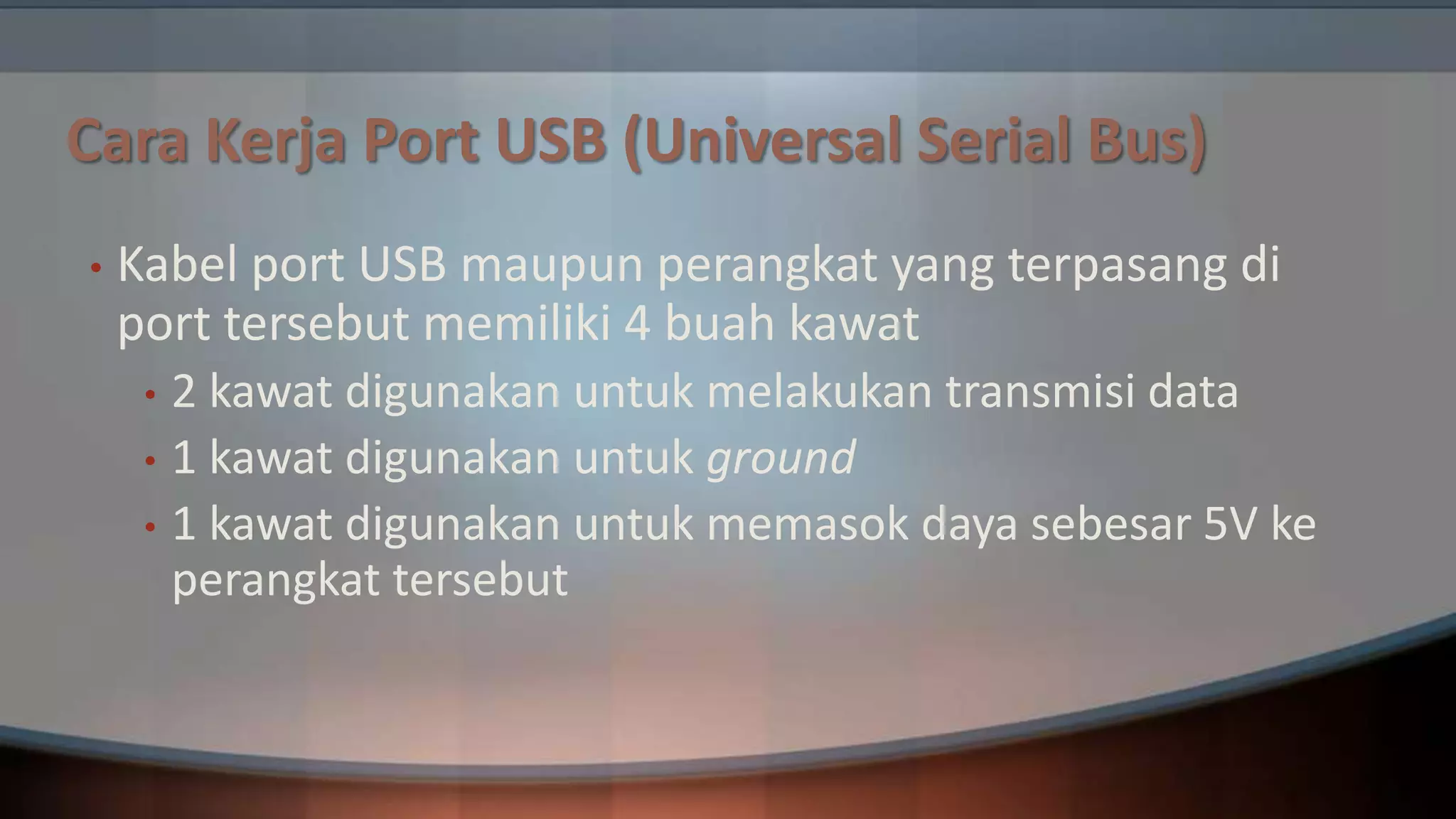

- 56. Cara Kerja PortUSB (Universal Serial Bus) • Kabel port USB maupun perangkat yang terpasang di port tersebut memiliki 4 buah kawat 2 kawat digunakan untuk melakukan transmisi data • 1 kawat digunakan untuk ground • 1 kawat digunakan untuk memasok daya sebesar 5V ke perangkat tersebut •

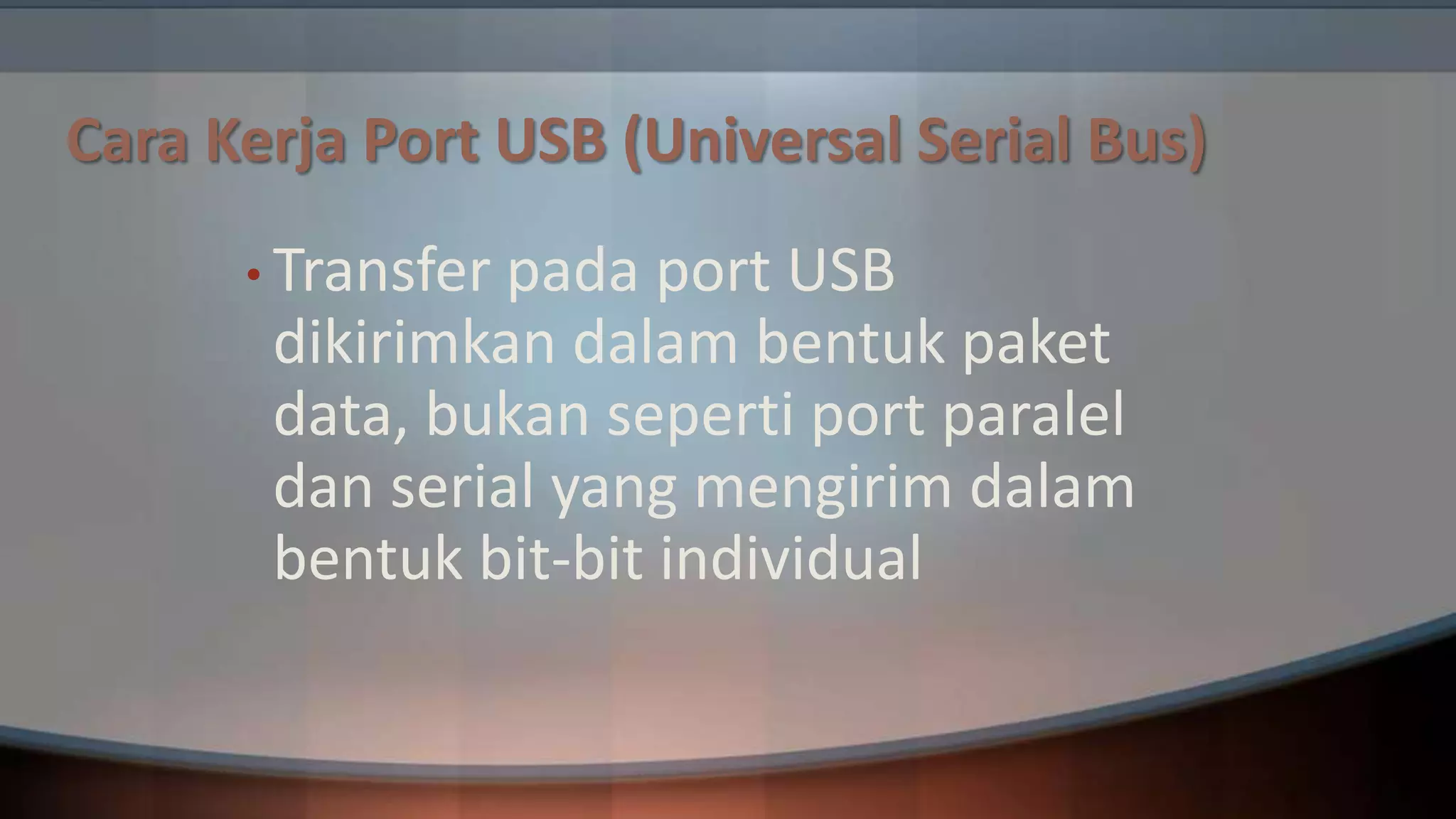

- 58. Cara Kerja PortUSB (Universal Serial Bus) • Transfer pada port USB dikirimkan dalam bentuk paket data, bukan seperti port paralel dan serial yang mengirim dalam bentuk bit-bit individual

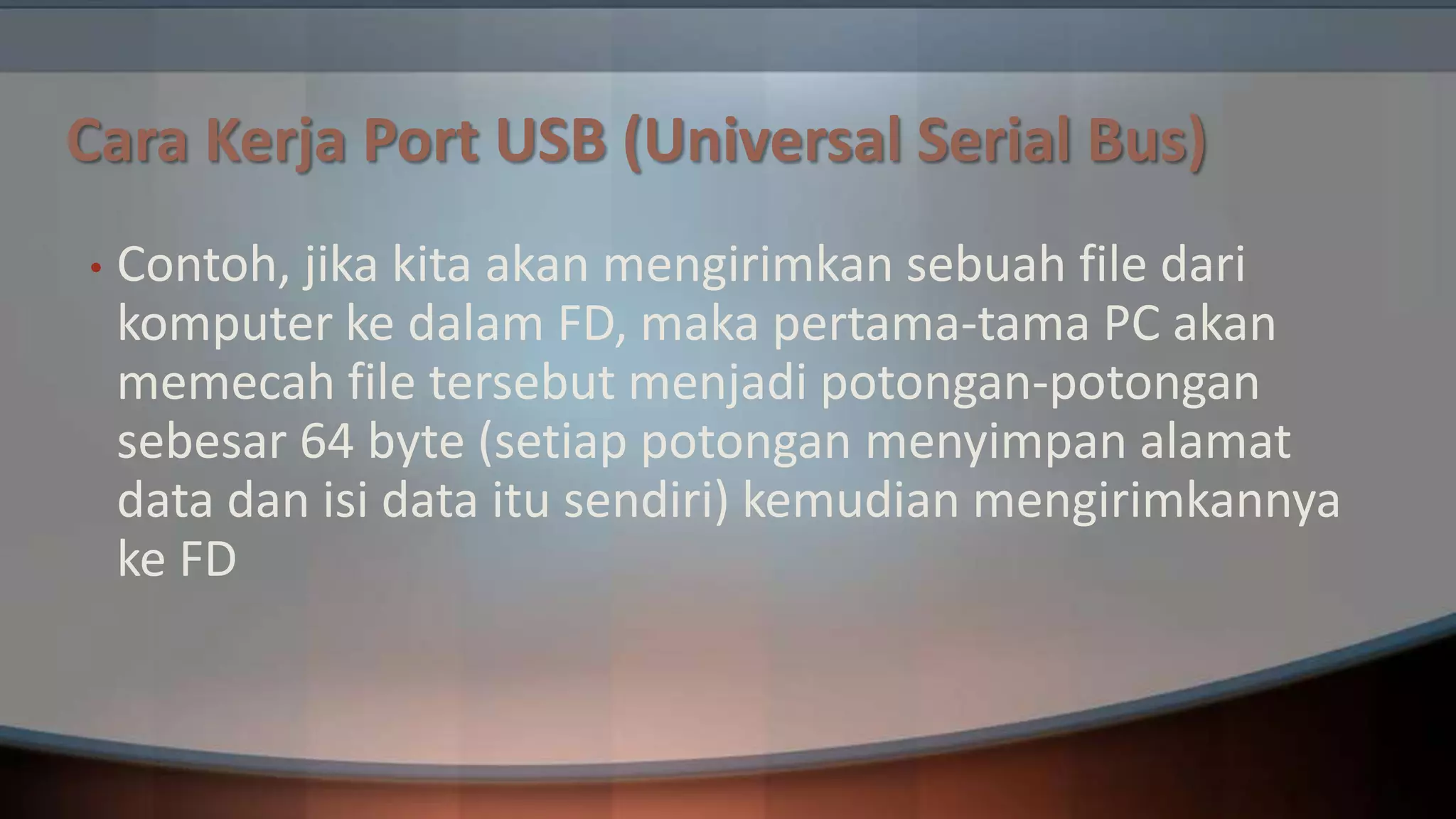

- 59. Cara Kerja PortUSB (Universal Serial Bus) • Contoh, jika kita akan mengirimkan sebuah file dari komputer ke dalam FD, maka pertama-tama PC akan memecah file tersebut menjadi potongan-potongan sebesar 64 byte (setiap potongan menyimpan alamat data dan isi data itu sendiri) kemudian mengirimkannya ke FD

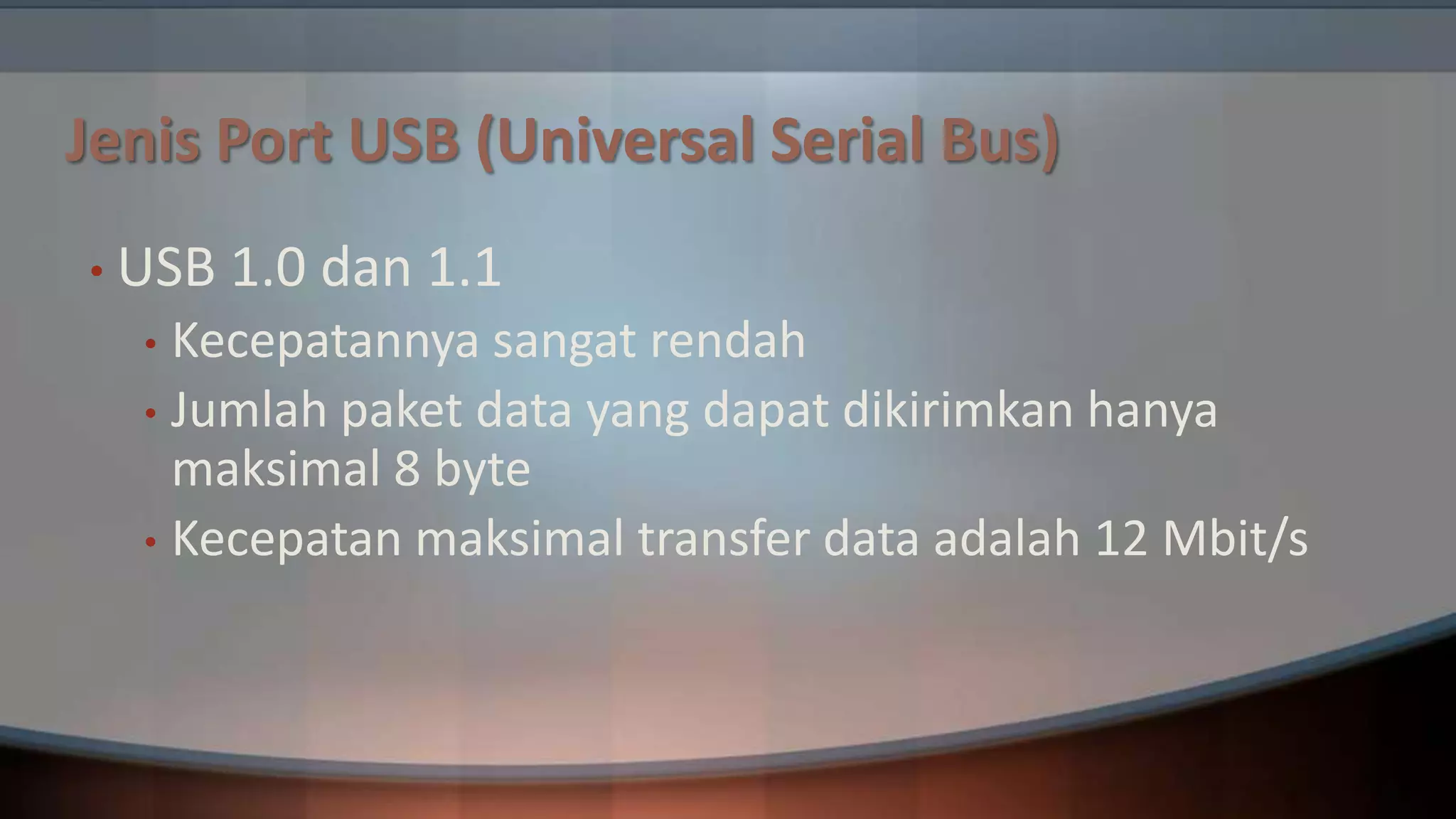

- 60. Jenis Port USB(Universal Serial Bus) • USB 1.0 dan 1.1 Kecepatannya sangat rendah • Jumlah paket data yang dapat dikirimkan hanya maksimal 8 byte • Kecepatan maksimal transfer data adalah 12 Mbit/s •

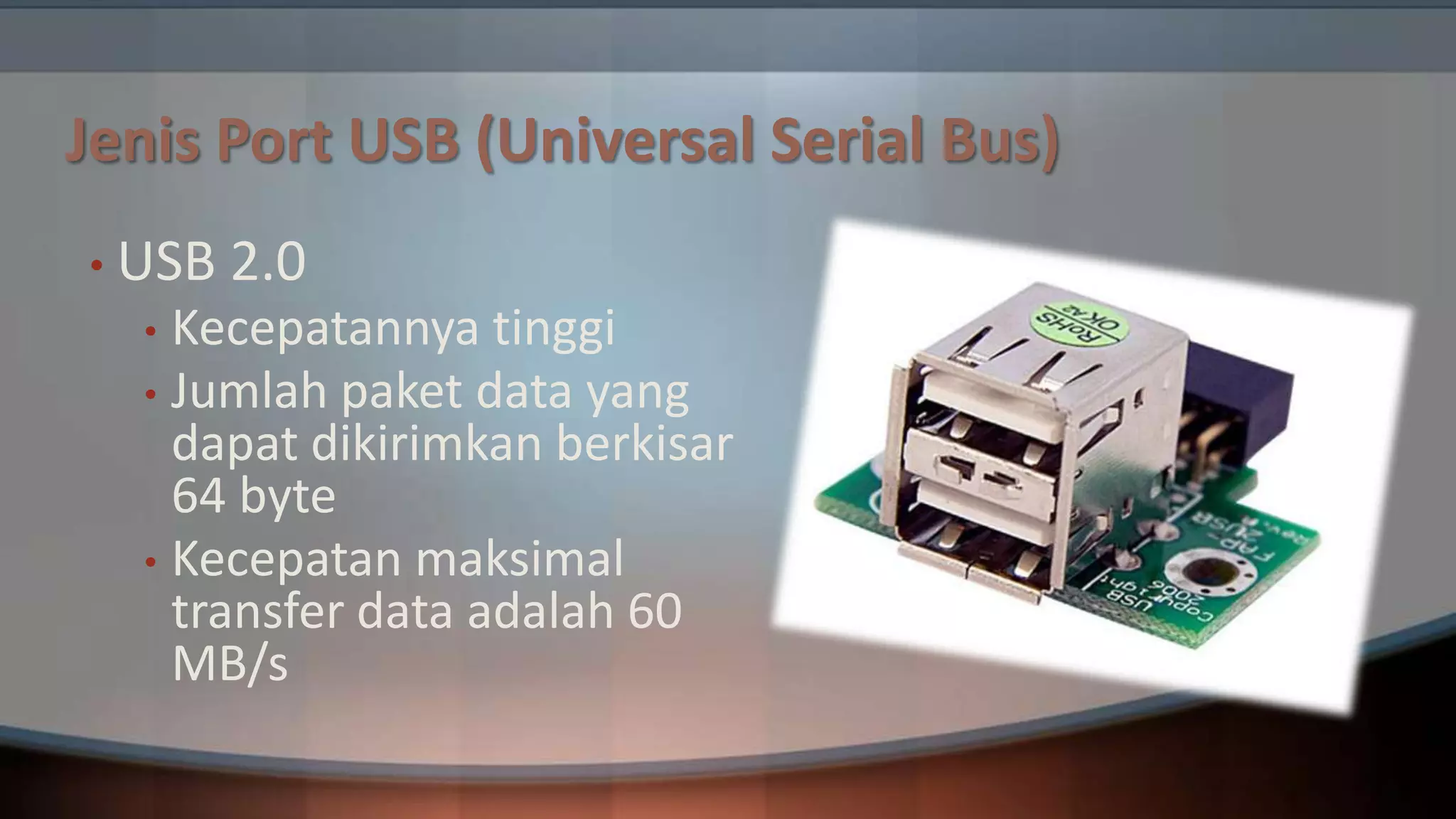

- 61. Jenis Port USB(Universal Serial Bus) • USB 2.0 Kecepatannya tinggi • Jumlah paket data yang dapat dikirimkan berkisar 64 byte • Kecepatan maksimal transfer data adalah 60 MB/s •

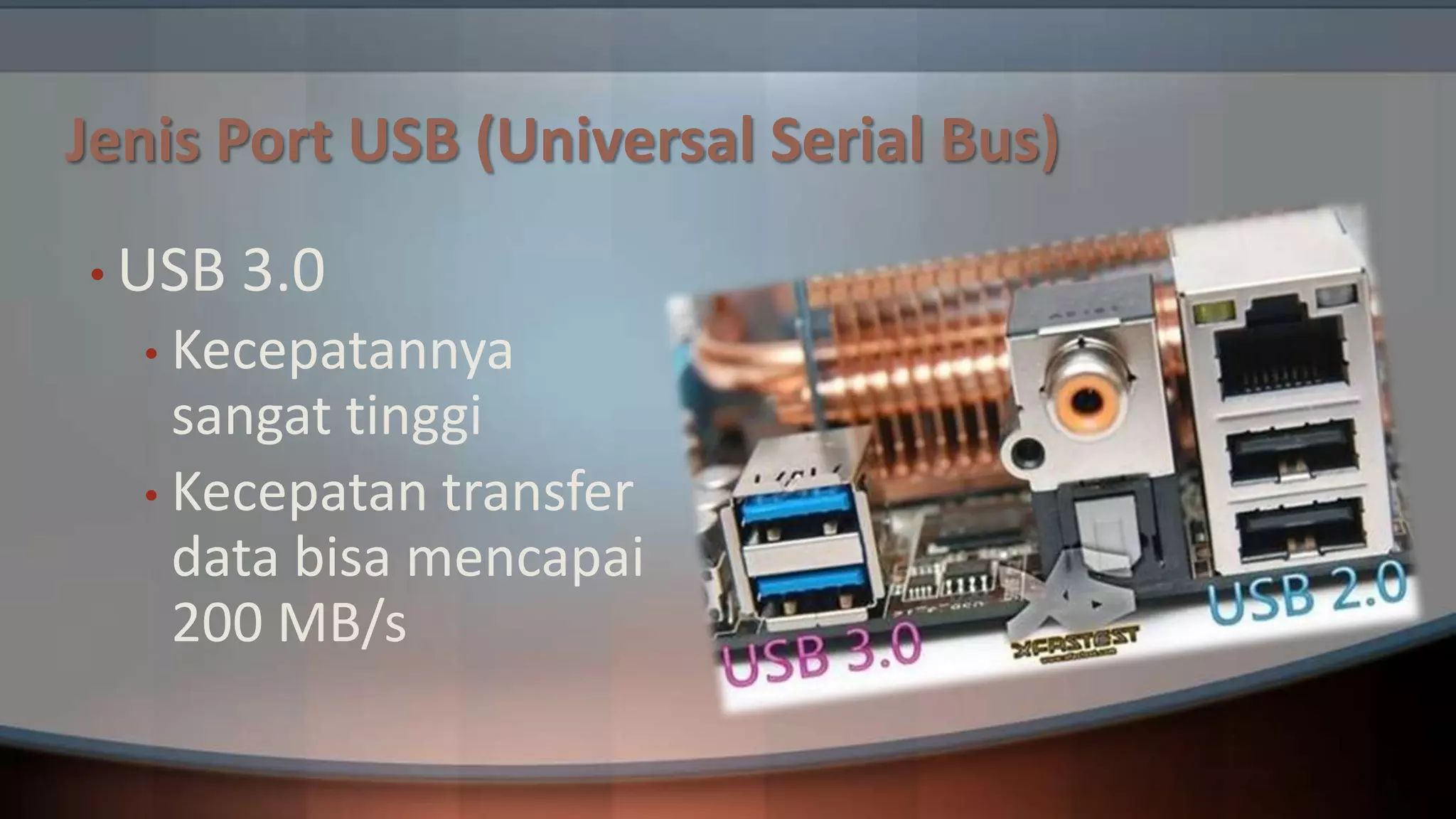

- 62. Jenis Port USB(Universal Serial Bus) • USB 3.0 • Kecepatannya sangat tinggi • Kecepatan transfer data bisa mencapai 200 MB/s

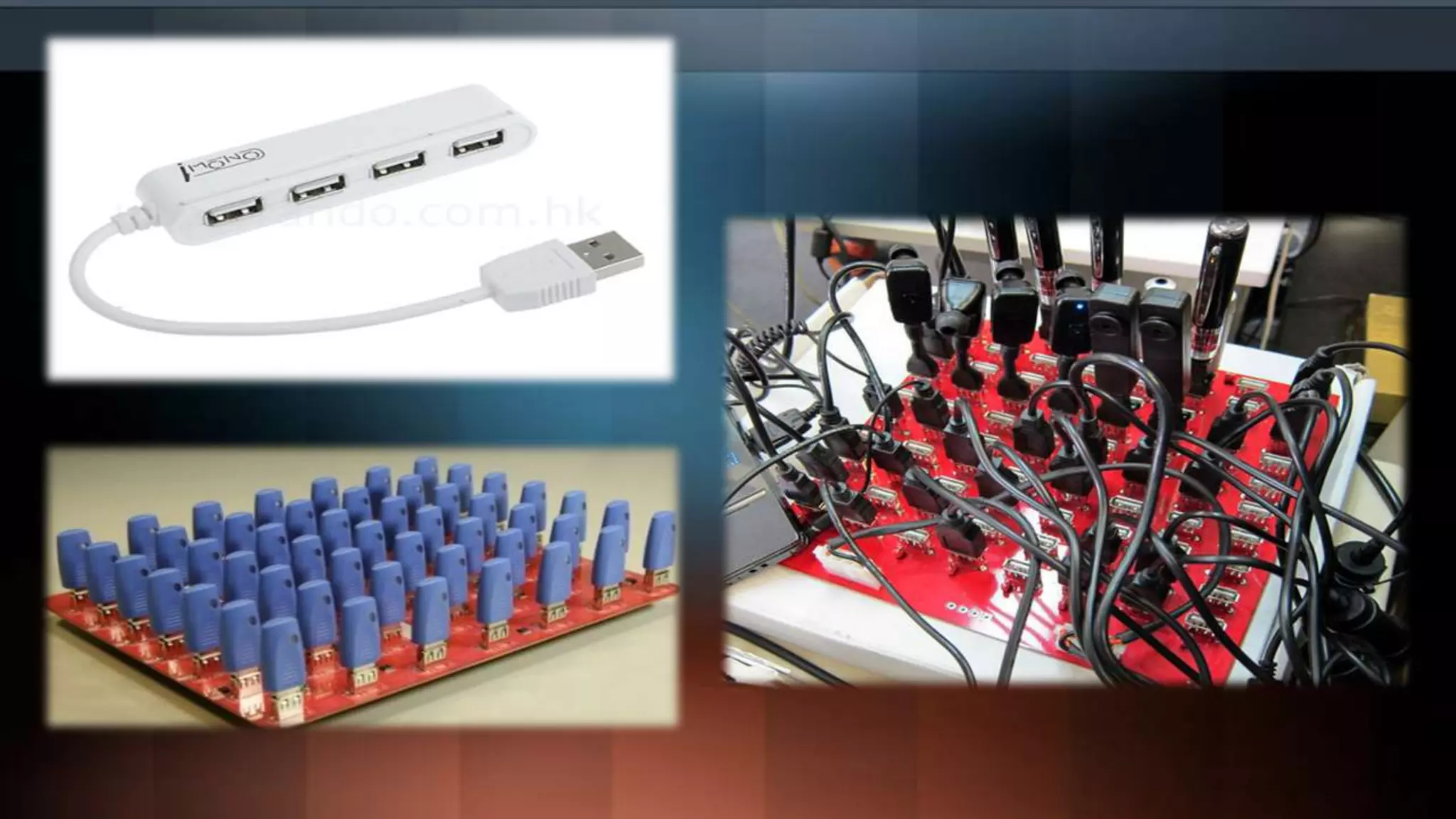

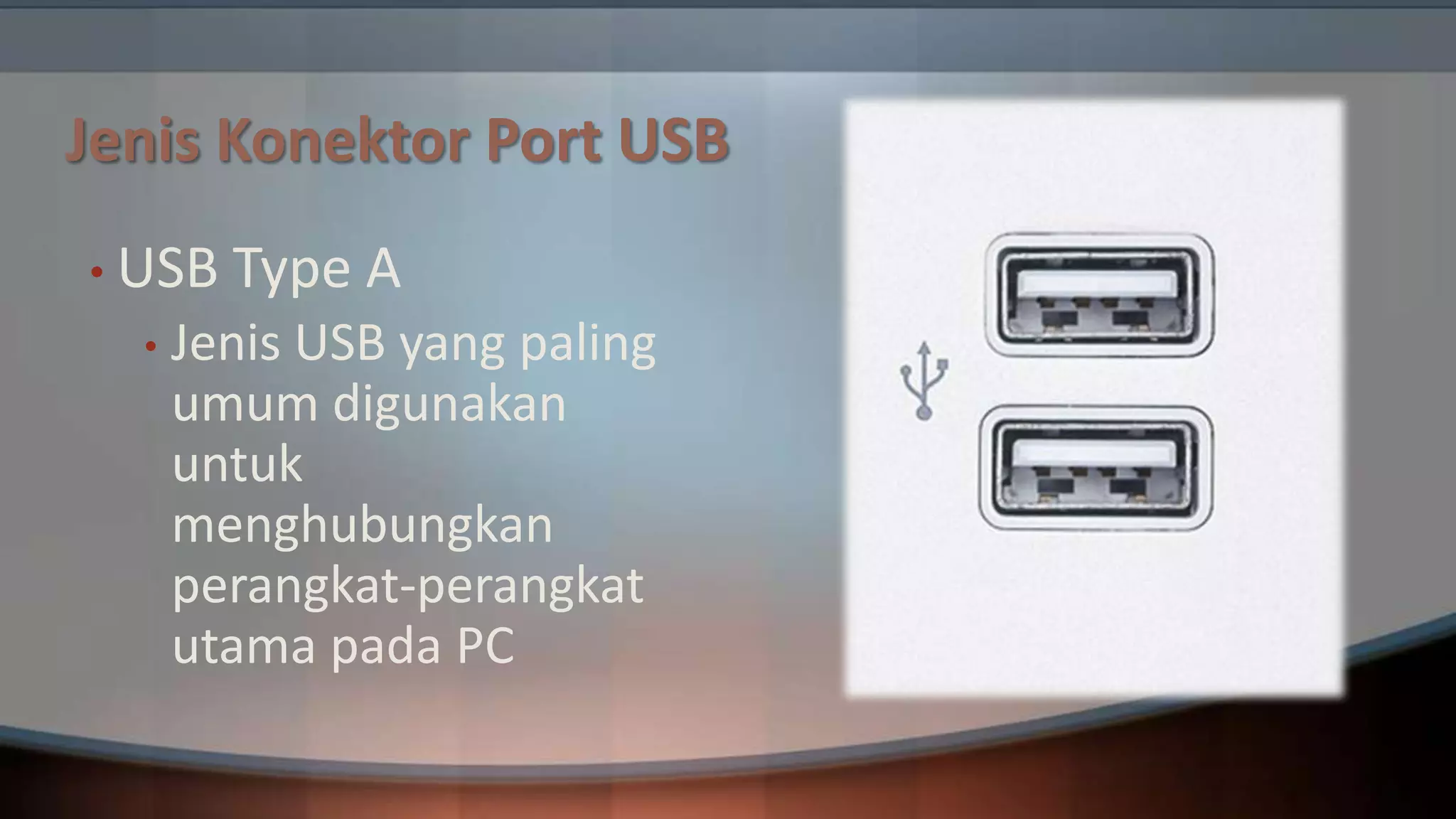

- 64. Jenis Konektor PortUSB • USB • Type A Jenis USB yang paling umum digunakan untuk menghubungkan perangkat-perangkat utama pada PC

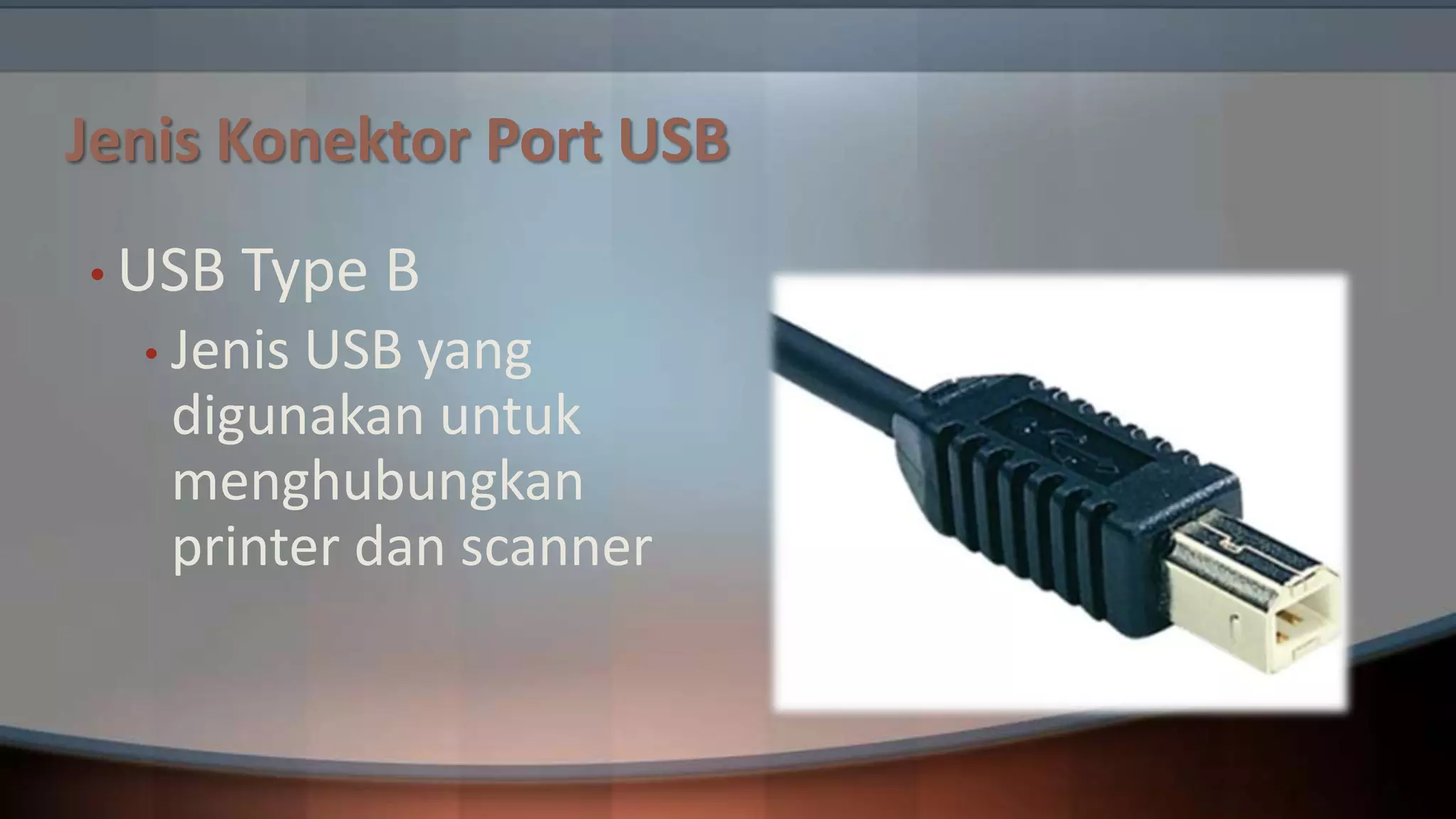

- 65. Jenis Konektor PortUSB • USB Type B • Jenis USB yang digunakan untuk menghubungkan printer dan scanner

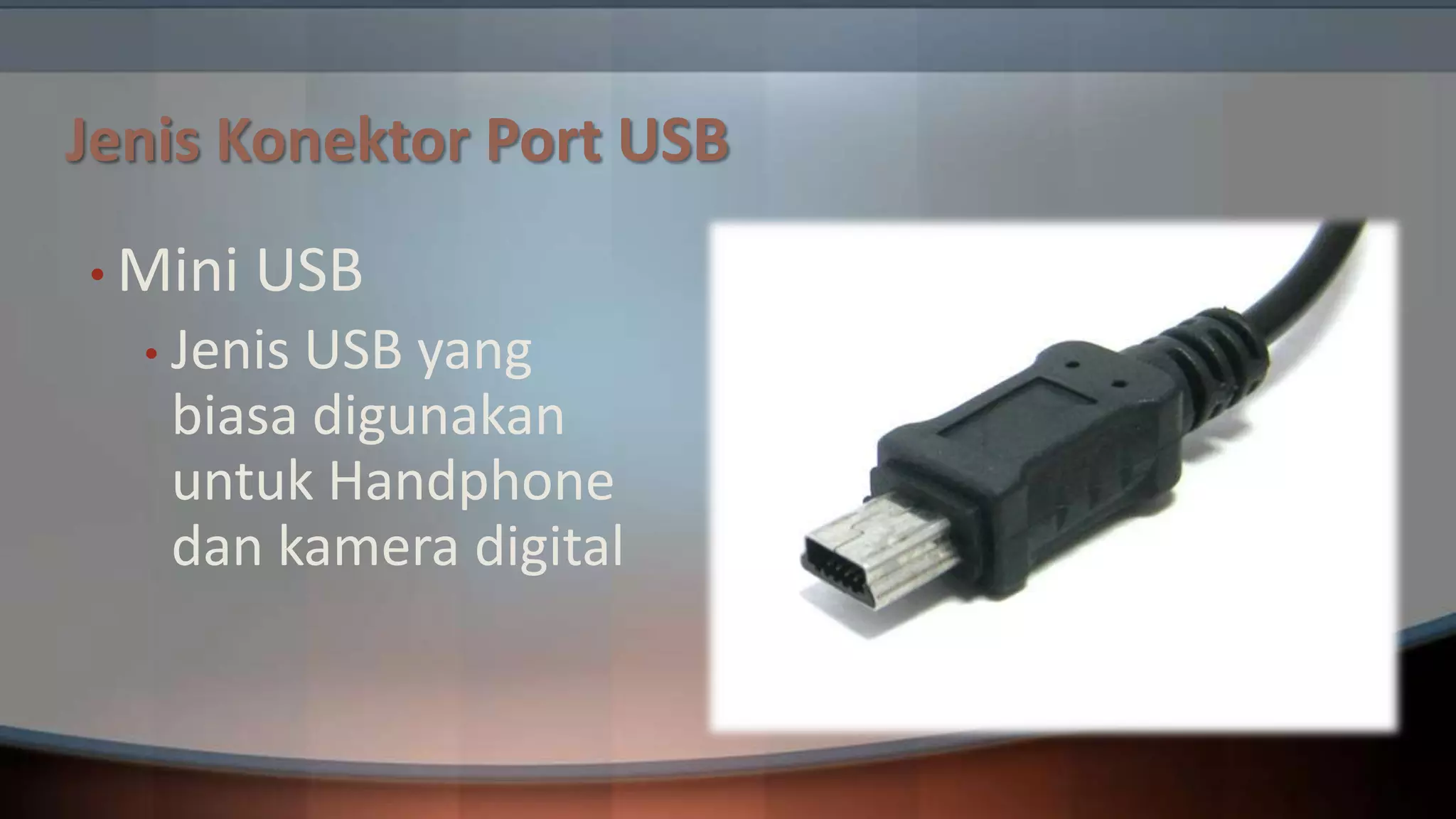

- 66. Jenis Konektor PortUSB • Mini USB • Jenis USB yang biasa digunakan untuk Handphone dan kamera digital

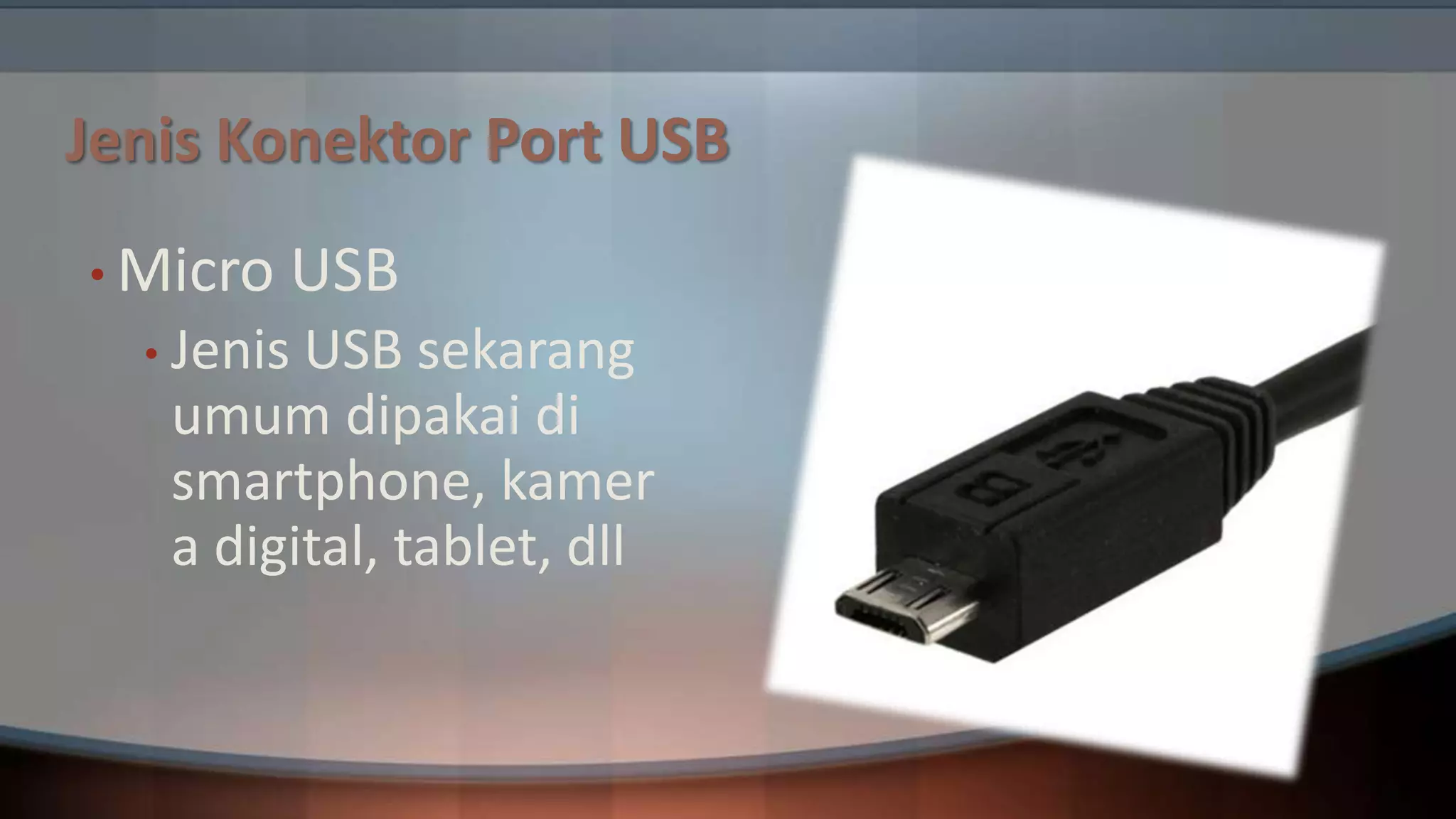

- 67. Jenis Konektor PortUSB • Micro USB • Jenis USB sekarang umum dipakai di smartphone, kamer a digital, tablet, dll

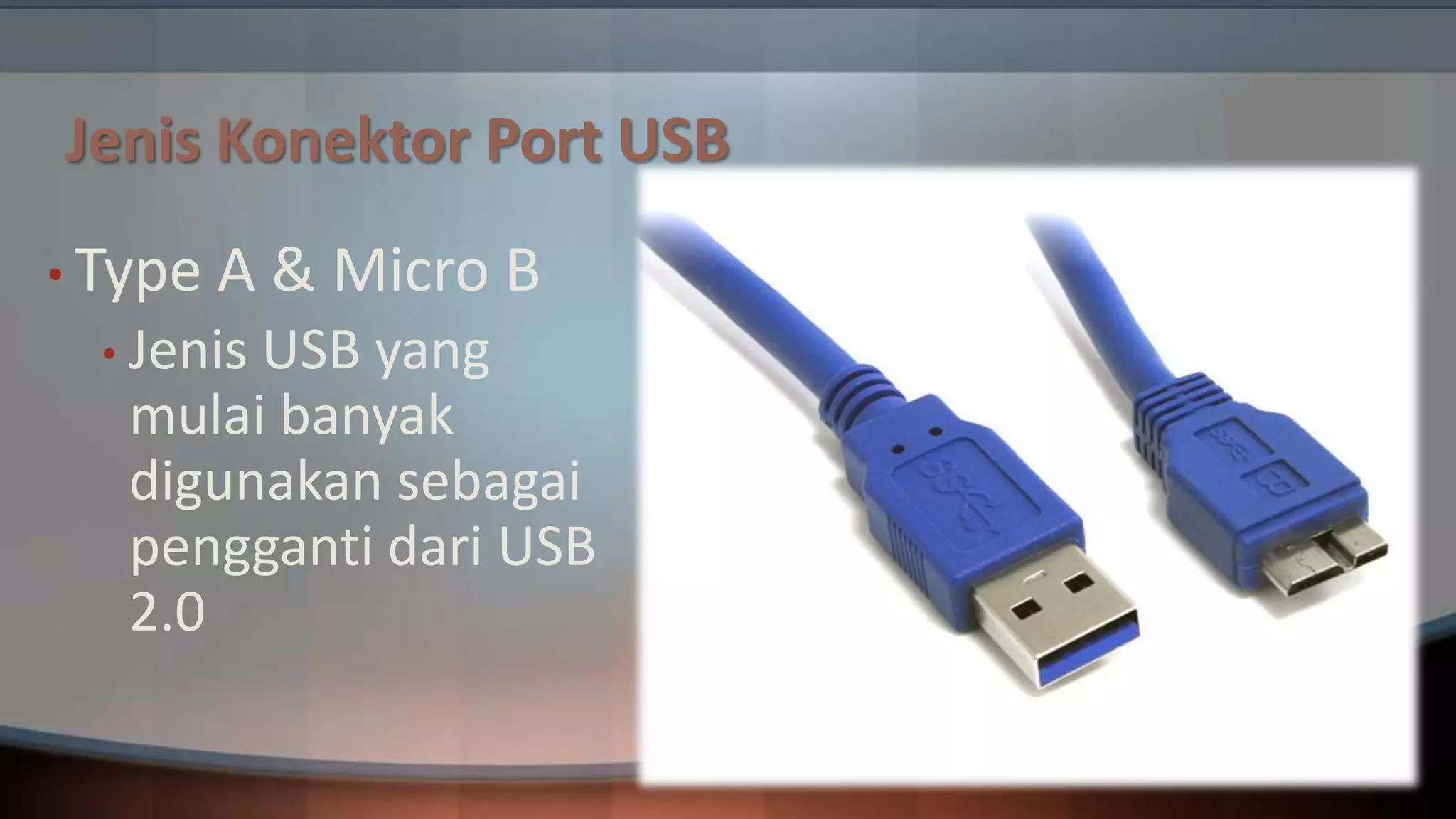

- 68. Jenis Konektor PortUSB • Type A & Micro B • Jenis USB yang mulai banyak digunakan sebagai pengganti dari USB 2.0

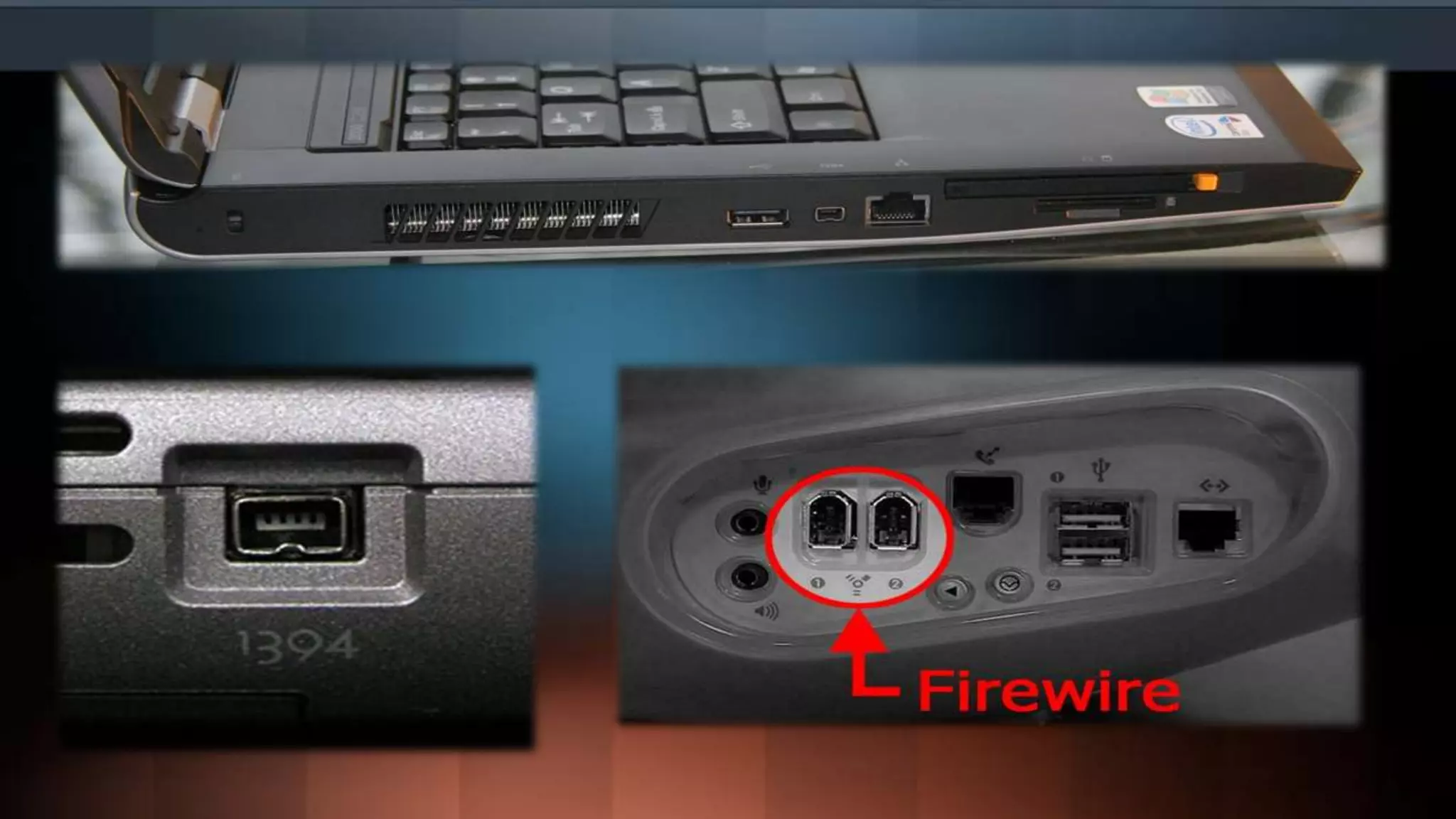

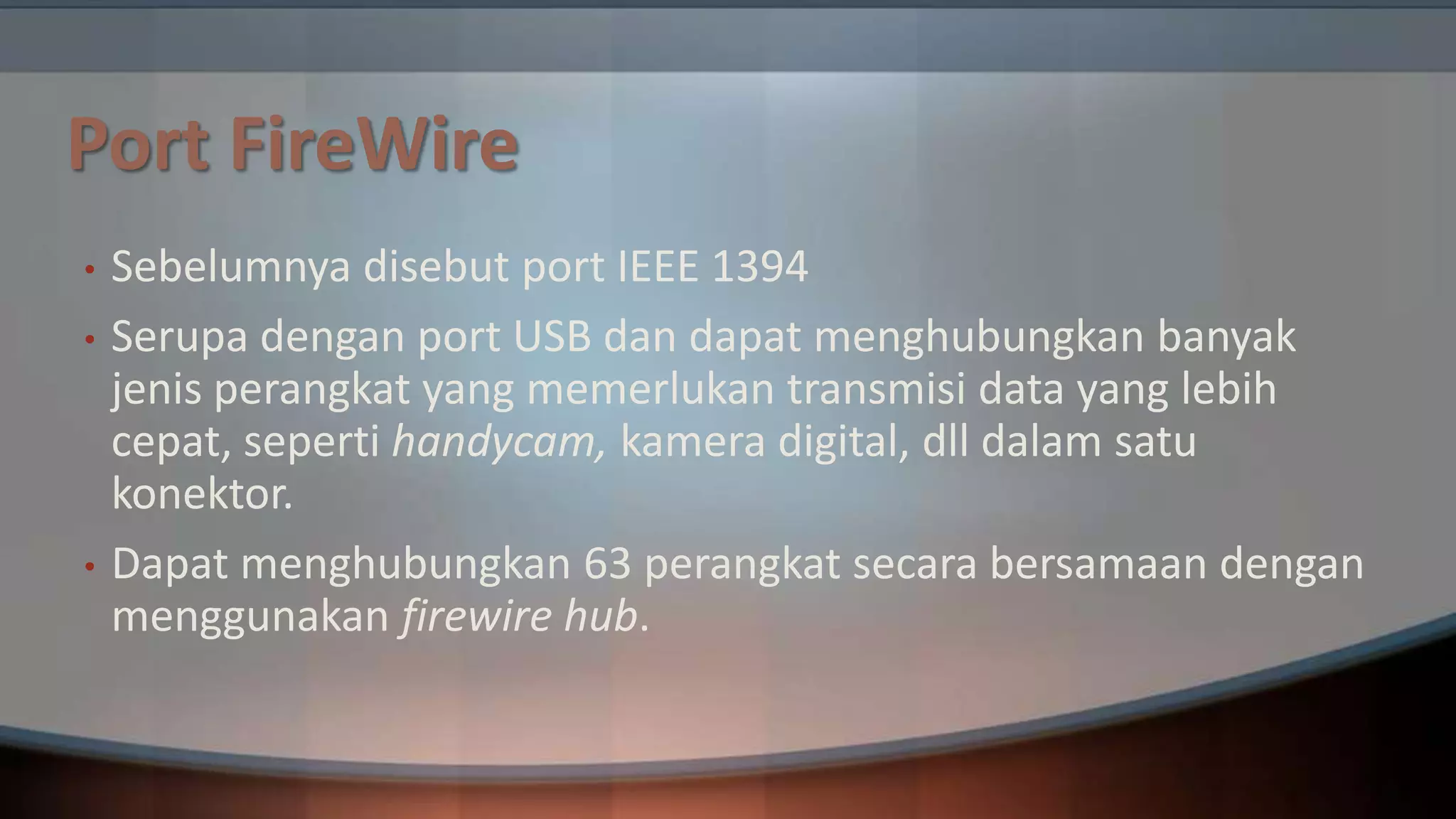

- 69. Port FireWire • • • Sebelumnya disebutport IEEE 1394 Serupa dengan port USB dan dapat menghubungkan banyak jenis perangkat yang memerlukan transmisi data yang lebih cepat, seperti handycam, kamera digital, dll dalam satu konektor. Dapat menghubungkan 63 perangkat secara bersamaan dengan menggunakan firewire hub.

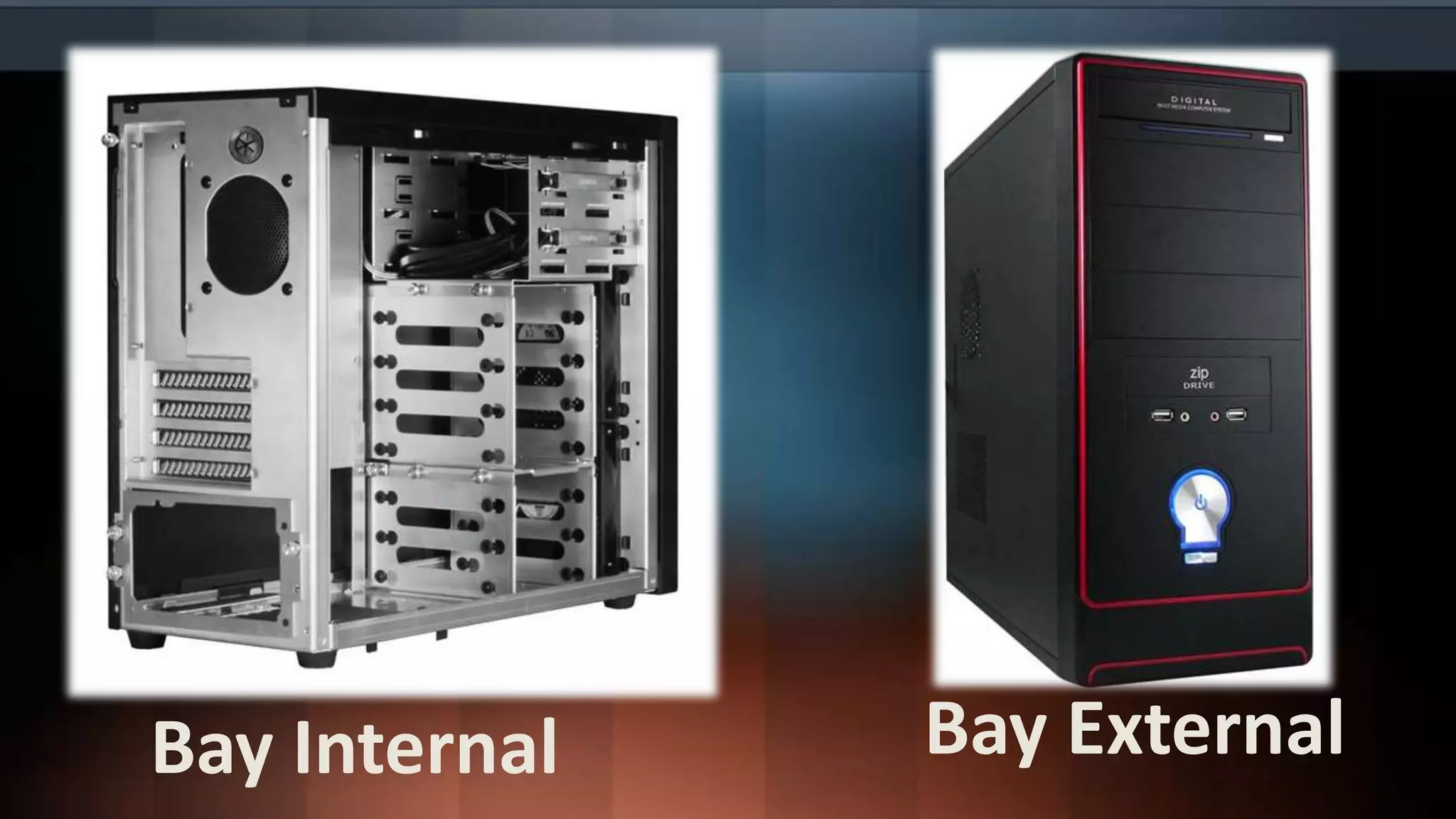

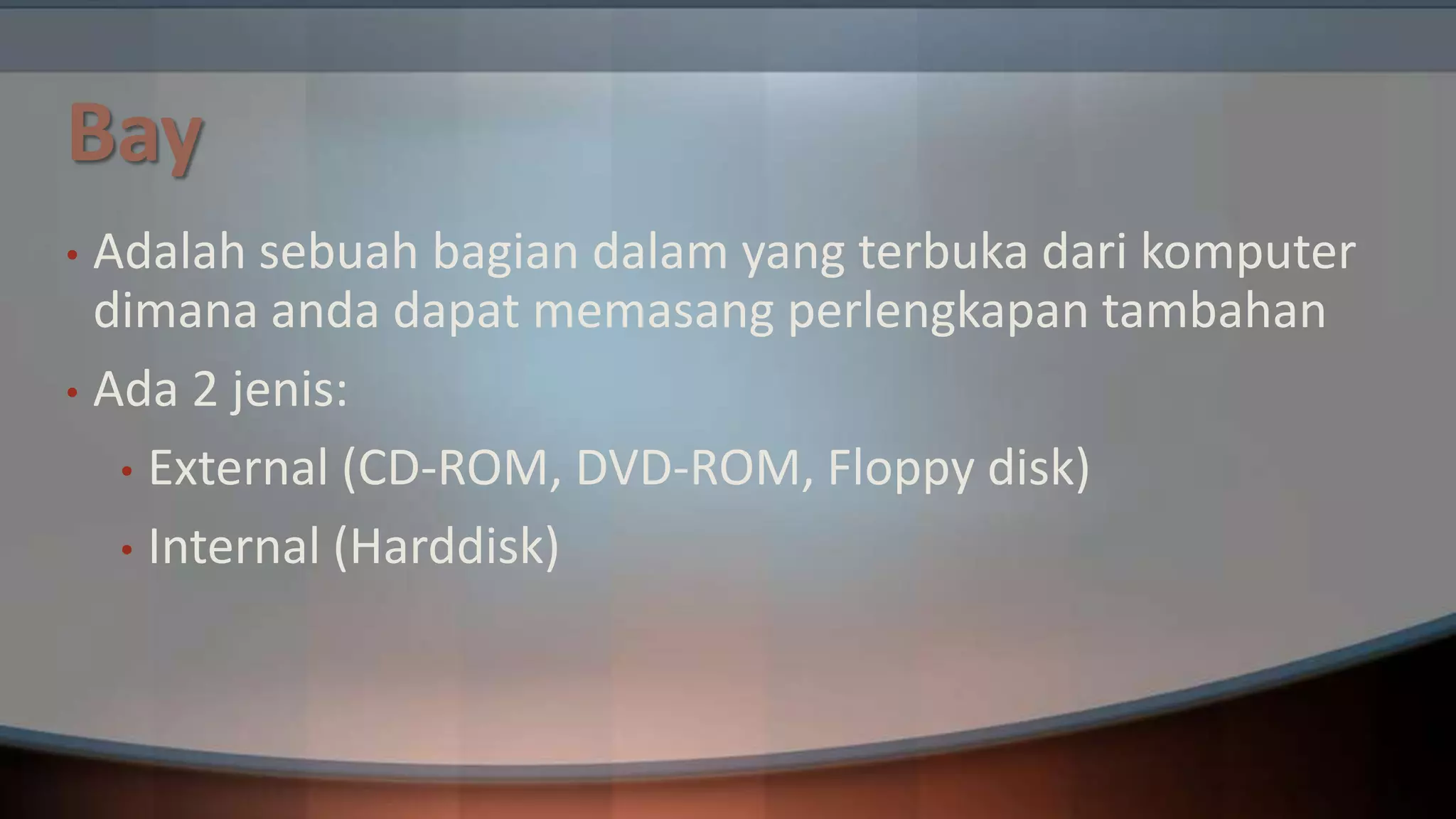

- 71. Bay Adalah sebuah bagiandalam yang terbuka dari komputer dimana anda dapat memasang perlengkapan tambahan • Ada 2 jenis: • External (CD-ROM, DVD-ROM, Floppy disk) • Internal (Harddisk) •
- 72.

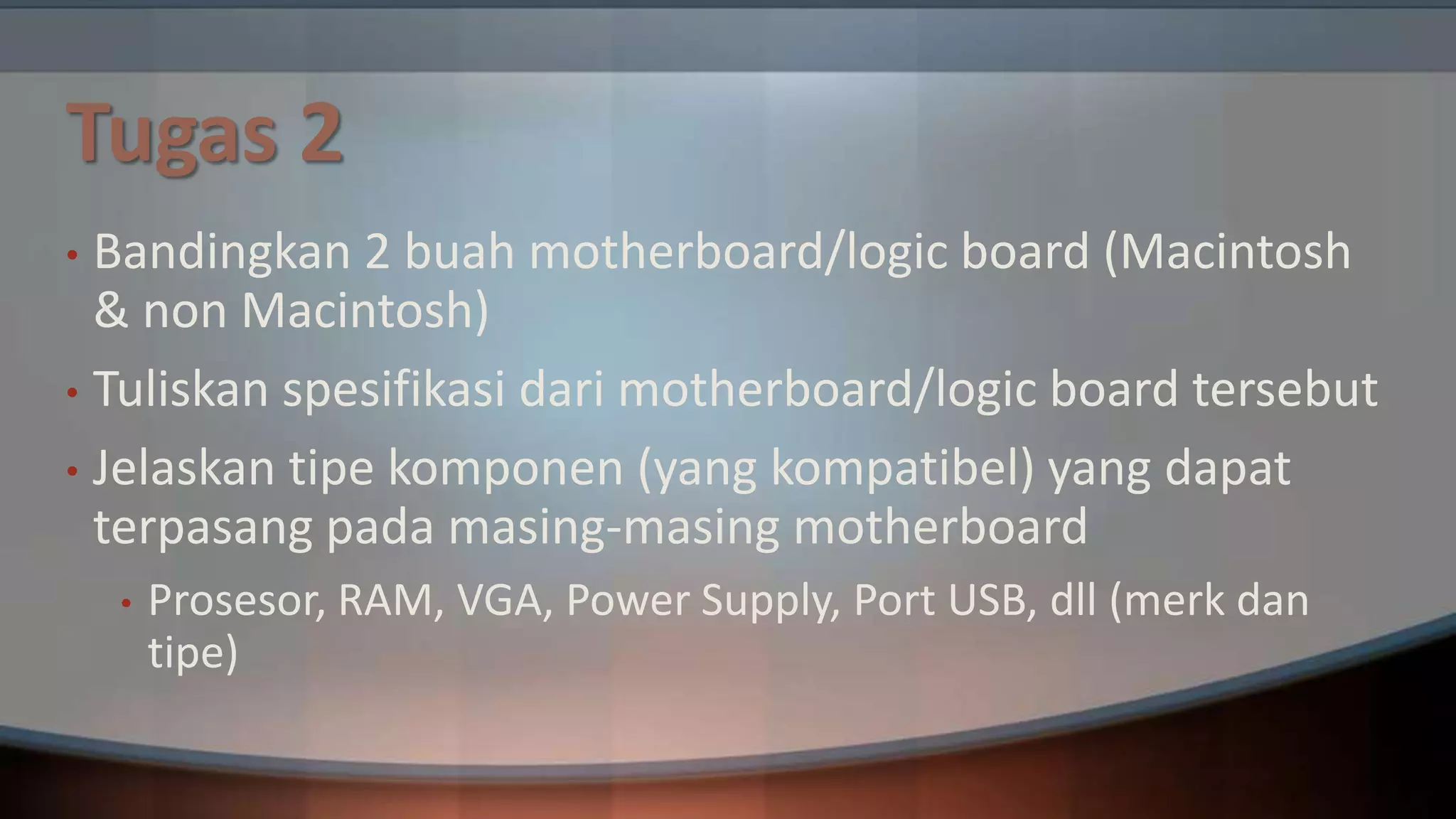

- 73. Tugas 2 Bandingkan 2buah motherboard/logic board (Macintosh & non Macintosh) • Tuliskan spesifikasi dari motherboard/logic board tersebut • Jelaskan tipe komponen (yang kompatibel) yang dapat terpasang pada masing-masing motherboard • • Prosesor, RAM, VGA, Power Supply, Port USB, dll (merk dan tipe)
