2. Perkembangan Teknologi Fiber Optik Teknik
Jaringan Komputer dan Telekomunikasi
1. Mengenal Teknologi Fiber Optik
Teknologi Fiber Optik mulai ramai di Indonesia pada beberapa tahun terakhir, dan
sudah banyak juga dari kita menggunakan layanan dari Telkom dalam Internet
yang menggunakan teknologi Fiber Optik. Namun apakah kita sudah mengetahui
apa itu Fiber Optik, mari kita simak.
Teknologi Fiber Optik pada awalnya digunakan untuk mengirim gambar (1950),
hingga penelitian terus berlanjut dan saat ini dapat digunakan untuk mengirimkan
informasi dalam bentuk gelombang cahaya.
Selain itu karena adanya Teknologi Fiber Optik kita bisa menggunakan layanan
Internet yang berkecepatan tinggi, karena menggunakan kabel yang terbuat dari
kaca atau plastik yang sangat halus. Transmisi yang dilakukan pada kabel fiber
optik memiliki kecepatan yang tinggi karena sistem kerjanya menggunakan
pembiasan cahaya.

3. 2. Mengenal Kabel Fiber Optik
 Kabel Fiber Optik merupakan kabel yang dibuat menggunakan bahan dari kaca atau
plastik sangat kecil yang memiliki ukuran 120 mikrometer, kabel ini dapat mentransmisikan
data lebih cepat dari kabel lainya termasuk Coaxial ataupun Twisted Pair.
 Kecepatan kabel fiber optik bisa mencapai 100Gbps dengan jarak hingga ribuan
kilometer. Dan ini yang menjadi faktor saat ini bahwa ISP penyedia layanan internet
kabel, memilih kabel fiber optik.
 Jenis Kabel Fiber Optik
 Fiber Optik Mode Tunggal (Single Mode)
 Pada kabel ini memiliki transmisi tunggal, dan hanya bisa melakukan transmisi cahaya
melalui satu inti dalam satu waktu.
 Kabel ini memiliki ukuran sekitar 9 mikrometer, biasanya digunakan untuk menyebarkan
cahaya dari sinar inframerah. Dengan panjang gelombang 1300 - 1500 nanometer.
 Fiber Optik Mode Multi
 Kabel Fiber Optik Mode Multi yaitu kebalikan dari kabel fiber optik yang mode tunggal.
Pada kabel ini memiliki inti yang lebih besar, dengan ukuran sekitar 625 mikrometer.
 Kabel mode ini bisa mentransmisikan banyak cahaya dalam satu waktu secara
bersamaan, dan biasanya digunakan untuk tujuan komersil.
 Kabel mode multi juga bisa mengirimkan sinar infrared mulai dari 850 - 1300 nano meter.

4.  Tipe Kabel Fiber Optik
 Armored Cable
 Simplex Cable
 Zipcord Cable
 Low Smoke Zero Halogen
 Hybrid & Composite Cable
 Aerial Cable/Self-Supporting
 Breakout Cable
 Tight Buffer

5.  Armored Cable  Simplex Cable  Zipcord Cable
 Low Smoke Zero Halogen  Hybrid & Composite
Cable
 Aerial Cable/Self-
Supporting

6.  Breakout Cable
 Tight Buffer

7.  Kelebihan dan Kekurangan Kabel Fiber Optik
Kelebihan Kabel Fiber Optik :
 Transmisi data dengan kecepatan yang tinggi
 Bandwidth yang besar hingga Gigabit
 Jangkauan wilayahnya yang luas
 Kabel lebih awet dari gangguan alam yang ekstrem
 Biaya perawatan yang murah
 Mampu menahan gangguan elektromagnetik
 Fitur keamanan yang kuat
Kekurangan Kabel Fiber Optik :
 Harganya paling mahal dibandingkan jenis kabel lainnya
 Proses instalasi yang rumit
 Butuh investasi yang besar saat pemasangan
 Tidak sembarang teknisi bisa memperbaiki saat terjadi kerusakan

8. 3. Fungsi Fiber Optik
 Fiber Optik memiliki fungsi untuk menghubungkan antar komputer dalam satu
jaringan yang sama. Namun Fiber Optik memiliki kelebihan dan keistimewaan sendiri,
yaitu bisa memberikan akses maupun transfer data yang memiliki kecepatan yang
tinggi.
 Selain itu serat optik memiliki ketahanan yang tinggi seperti tahan pada gangguan
elektromagnetik, gangguan cuaca, karena serat optik tidak mengandung arus listrik.

9. 4. Cara Kerja Fiber Optik
 Fiber Optik memiliki cara kerja yang cukup sama dengan kabel biasanya. Namun
disini beda nya adalah Kabel Fiber Optik tidak menggunakan Arus Listrik untuk
menyebarkan data, melainkan menggunakan Aliran Cahaya. Aliran Cahaya
tersebut adalah konversi dari aliran listrik, jadi aman dari gangguan elektromagnetik.
Fiber Optik memanfaatkan serat kaca untuk mendapatkan refleksi cahaya yang
tinggi, sehingga data bisa disebarkan dengan kecepatan yang optimal. Sumber
refleksi tersebut dari cahaya yang berada pada serat kaca dengan sudut rendah.
 Pada efisiensi fiber optik, jika semakin murni bahan, semakin murni gelasnya maka
penyerapan cahaya juga semakin sedikit, oleh karena itu refleksi cahaya yang
didapatkan akan tinggi hingga transmisi data semakin cepat / tinggi

10. 5. Mengenal Peralatan Pada Fiber Optik
 Berikut ini merupakan alat-alat Fiber Optik yang digunakan dalam proses
pemasangan jaringan. Berikut ini adalah seperangkat alat instalasi yang dipakai
dalam memasang kabel fiber optik, dan juga ada beberapa macam jenis
perangkat fiber optik yang dipakai sebagai berikut :
 A. Fusion Splicer
Fusion Splicer digunakan untuk menyambungkan kabel optik. Dengan bantuan mesin
las khusus sehingga proses penyambungan kabel optik dapat dilakukan secara
otomatis

11.  B. Cleaver
Cleaver merupakan alat atau perlengkapan pada Fiber Optik, yaitu berguna untuk
membuat potongan ujung kabel yang hampir sempurna.

12.  C. Stripper
Miler Stripper digunakan untuk mengupas serat berlapis 250µm pada kabel fiber optik.
Sehingga memastikan pengupasan mendapatkan hasil yang bersih dan rapih.

13.  D. OPM (Optical Power Meter)
Optical Power Meter berguna untuk melakukan pengujian yang mengukur secara
akurat yaitu lebih tepatnya pengujian pada kekuatan signal optik yang melewati kabel
fiber.
Hal tersebut juga membantu dalam menentukan kehilangan daya yang terjadi pada
sinyal optik saat melewati media optik. Pengukur daya optik terdiri dari sensor
terkalibrasi yang mengukur rangkaian amplifier dan tampilan.

14.  E. OTDR (Optical Time Domain Reflectometer)
OTDR atau Optical Time Domain Reflectometer merupakan alat yang digunakan untuk
melakukan pengukuran waktu pantulan cahaya dari kabel fiber. OTDR pada dasarnya
menentukan karakteristik kabel fiber optik yang digunakan untuk merambat sinyal optik.

15.  F. Light Source
untuk memberikan suatu signal untuk jalur yang akan dilaluinya, misalnya untuk
mengukur suatu redaman jalur atu end to end dimana Light Source ini akan berfungsi
sebagai media yang memberi signal-nya.

16.  G. Optical Fiber Identifier
untuk mengetahui arah signal dengan penunjuk arah dan besar daya yang di laluinya.

17.  H. Visual Fault Locator
Alat ini sering disebut juga Laser fiber optic atau senter fiber optic. Fungsinya untuk
melakukan pengetesan pada core fiber optic. Laser akan mengikuti serat Optik pada
Kabel Fiber Optik dari POP Sampai Ke User (end to end) , bila core tidak bermasalah
laser akan sampai pada titik tujuan.

18.  I. Bit Error Rate Test
sebagai pengecek koneksi jaringan TDM (Time Divisio Multipleksi) yang mana jaringan
TDM aplikasinya yaitu layanan Clear Channel yang sedang coba di uraikan penulis.
Secara spesifiknya BER TES untuk mengecek dan mengetahui TX atau RX yang error,
melalui pengiriman paket dan lup.

19.  J. Fiber Optic Adapter
untuk melakukan penyambungan/menghubungkan kabel fiber optik satu dengan yang
lain. jika penyambungan dilakukan terhadap kabel fiber optik yang memiliki konektor
berbeda maka fiber optik adapter disebut fiber optik adapter hibrid atau Special
Adapter.

20.  Jenis - Jenis Fiber Optik Adapter
1. FC Fiber optik Adapter
Jenis adapter fiber optik yang satu ini tersedia dalam jenis single mode dan multimode,
Ada tiga jenis bentuk/type fiber optik FC adapter, tipe persegi, tunggal dan ganda tipe
D, semua fiber optik FC adapter dengan rumah (housing)logam dan Lengan (Sleeves)
dari keramik

21. 2. SC Adapter Fiber Optik
 Jenis adaptor fiber optik ini tersedia dalam jenis single mode dan multimode, serta
Simplex dan duplex. SC adapter fiber optik dengan perumahan (housing) plastik,
mempunyai beberapa varian warna, seperti :
1. biru untuk PC single mode
2. hijau untuk APC single mode dan multimode beige untuk PC.
 Semua Fiber Optik SC adapter mempunyai jenis flange, sementara itu untuk single
mode adapter adalah dengan lengan zirkonia dan untuk serat multimode adaptor
dengan lengan perunggu

22. 3. LC Fiber Optik Adapter
Adapter fiber optik LC semua rumah (housing) plastik; ada simpleks LC adapter dan
adapter LC duplex, fiber optik adapter LC warna sama dengan fiber optik SC adapter:
biru untuk PC single mode, warna beige untuk PC modus multi dan hijau untuk APC
single mode. fiber optik adapter LC dengan lengan perunggu untuk multimode dan
lengan zirkonia untuk single mode

23. 4. ST Fiber Optik Adapter
Fiber Optik ST adapter semua jenis ulir, dengan perumahan (housing) logam, yang
single mode dengan lengan zirkonia dan yang multimode adalah dengan lengan
perunggu

24.  K. Splitter Optic
Splitter merupakan komponen yang bersifat pasif dan dapat memisahkan daya optik
dari satu input serat ke dua atau beberapa output serat. Splitter pada PON dikatakan
pasif sebab optimasi tidak dilakukan terhadap daya yang digunakan terhadap
pelanggan yang jaraknya berbeda dari node splitter, sehingga sifatnya idle dan cara
kerjanya membagi daya optic sama rata.
Berikut ini adalah jenis-jenis splitter :
 1 : 2 (tanpa back up)
 1 : 4 (tanpa back up)
 1 : 8 (tanpa back up)
 1 : 16 (tanpa back up)
 1 : 32 (tanpa back up)
 2 : 2 (dengan back up)
 2 : 4 (dengan back up)
 2 : 8 (dengan back up)
 2 : 16 (dengan back up)
 2 : 32 (dengan back up)

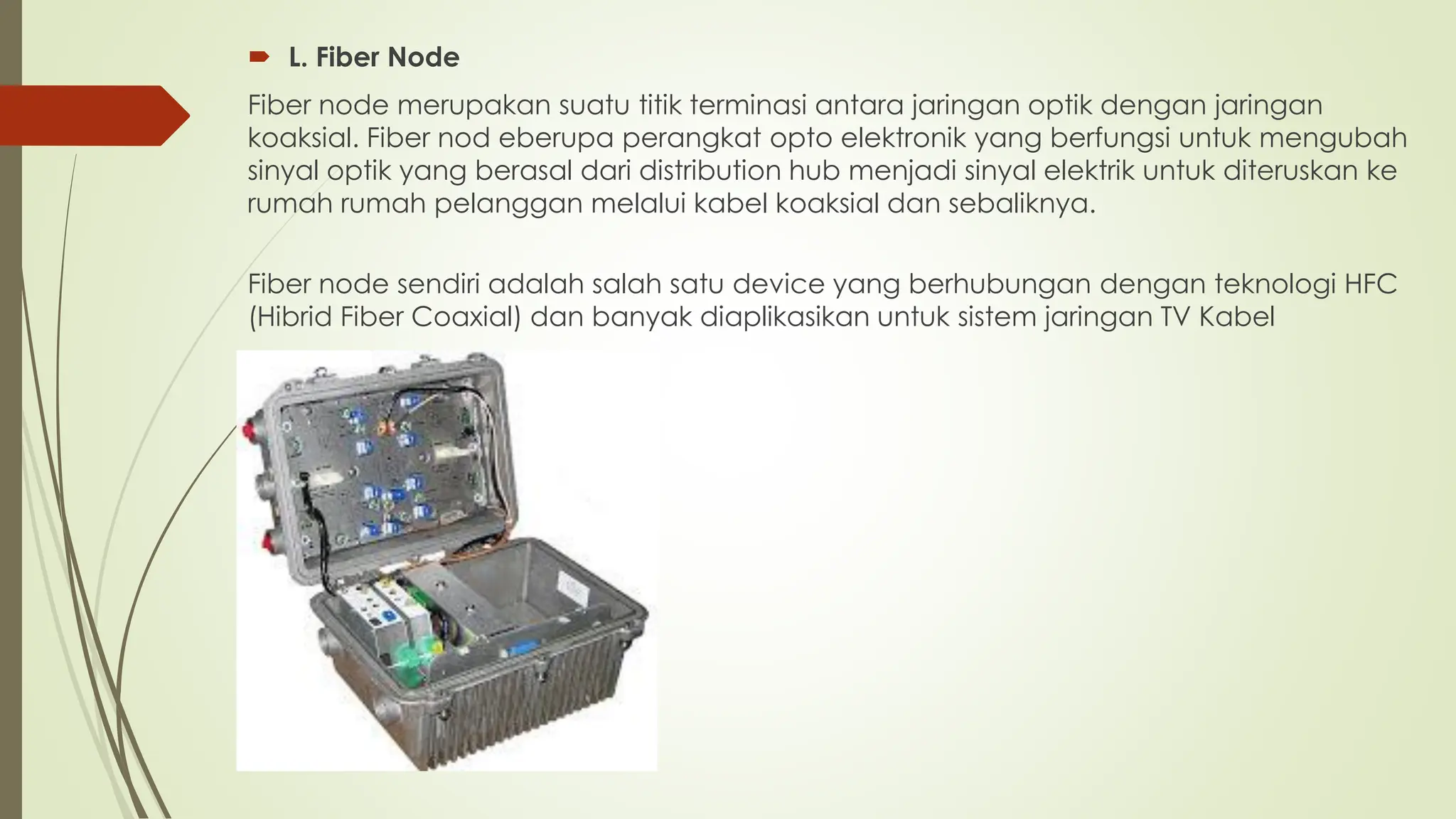

25.  L. Fiber Node
Fiber node merupakan suatu titik terminasi antara jaringan optik dengan jaringan
koaksial. Fiber nod eberupa perangkat opto elektronik yang berfungsi untuk mengubah
sinyal optik yang berasal dari distribution hub menjadi sinyal elektrik untuk diteruskan ke
rumah rumah pelanggan melalui kabel koaksial dan sebaliknya.
Fiber node sendiri adalah salah satu device yang berhubungan dengan teknologi HFC
(Hibrid Fiber Coaxial) dan banyak diaplikasikan untuk sistem jaringan TV Kabel

26.  M. Pigtail Fiber Optic
Pigtail fiber optic merupakan sepotong kabel yang hanya memiliki satu buah konektor
diujungnya, pigtail akan disambungkan dengan kabel fiber yang belum memiliki
konektor. Biasanya kabel pigtail di install di OTB (Optical Distribution Box) dan
disambung / splicing dengan tarikan kabel Optic yang glondongan (Loose tube cable /
Tight buffered cable)

27.  N. Optical Termination Box (OTB)
Optical Termination Box, berfungsi sebagai pendistribusian fiber seperti FDF yang
menampung maksimum 72 core. Optical Terminal Box juga digunakan untuk
menghubungkan kabel serat optik indoor maupun outdoor dan patchcord. OTB dapat
dipasang di dinding maupun tiang.

28.  O. Joint Closure Optic
Joint Closure merupakan sebuah box atau tempat untuk menaruh hasil sambungan
dari fiber optic. Sebagai contoh : Jika ada kebel fiber optic putus karena terpotong
atau terbakar maka kabel tersebut di sambung/splicing dan hasil splicingan di taruh di
Closure.
Untuk Kapasitas Closure ber variasi mulai dari closure 6 core, Closure 12core, closure
24core,Closure 48core hingga closure 256core.
