- 2. rancangan jaringan komputer yang mencakupberbagai teknologi dan komponen untuk mengirimkan dan menerima informasi. PENGERTIAN

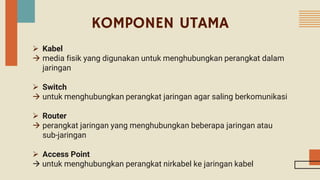

- 3. Kabel mediafisik yang digunakan untuk menghubungkan perangkat dalam jaringan Switch untuk menghubungkan perangkat jaringan agar saling berkomunikasi Router perangkat jaringan yang menghubungkan beberapa jaringan atau sub-jaringan Access Point untuk menghubungkan perangkat nirkabel ke jaringan kabel KOMPONEN UTAMA

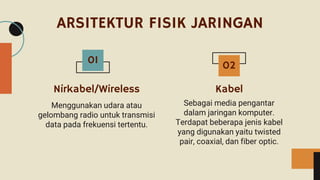

- 4. ARSITEKTUR FISIK JARINGAN Kabel Sebagaimedia pengantar dalam jaringan komputer. Terdapat beberapa jenis kabel yang digunakan yaitu twisted pair, coaxial, dan fiber optic. Nirkabel/Wireless Menggunakan udara atau gelombang radio untuk transmisi data pada frekuensi tertentu. 01 02
- 5. JENIS – JENISKABEL kabel jaringan komputer yang terbuat dari tembaga & terdiri dari beberapa kabel yang saling berpasangan. Twisted Pair kabel yang memiliki 2 penghantar konduktor yang terbuat dari bahan tembaga sebagai intinya. Coaxial terbuat dari bahan serat kaca atau plastik yang sangat tipis Fiber Optik 01 02 03
- 6. JENIS JENIS KABEL COAXIAL 01 Fungsi kabel Coaxial untuk mentransmisi data berfrekuensi tinggi mulai dari 300 kHz ke atas Namun saat ini kabel coaxial sudah mulai banyak ditinggalkan karena port untuk konektor BNC yang digunakan sudah jarang ditemukan pada perangkat komputer / perangkat jaringan seperti switch dan router Contoh penggunaan kabel jenis coaxial yaitu pada antena TV, antena pemancar radio, dan kabel jaringan LAN.

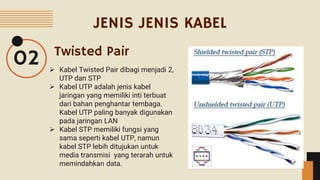

- 7. JENIS JENIS KABEL TwistedPair 02 Kabel Twisted Pair dibagi menjadi 2, UTP dan STP Kabel UTP adalah jenis kabel jaringan yang memiliki inti terbuat dari bahan penghantar tembaga. Kabel UTP paling banyak digunakan pada jaringan LAN Kabel STP memiliki fungsi yang sama seperti kabel UTP, namun kabel STP lebih ditujukan untuk media transmisi yang terarah untuk memindahkan data.
- 8. JENIS JENIS KABEL FiberOptic 03 Kabel FO menggunakan gelombang cahaya untuk mentransmisikan data Pada awalnya, kabel FO hanya digunakan untuk jaringan backbone pada perusahaan besar. Namun kini, kabel FO sudah mulai banyak digunakan terutama untuk membuat jaringan internet di rumah. Karena menggunakan cahaya, maka dari itu kecepatan transmisi data pada kabel FO bisa mengalahkan kabel Coaxial dan TP

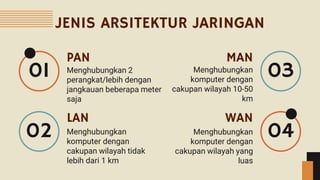

- 9. JENIS ARSITEKTUR JARINGAN PAN LAN MAN 03 WAN 04 01 02 Menghubungkan2 perangkat/lebih dengan jangkauan beberapa meter saja Menghubungkan komputer dengan cakupan wilayah tidak lebih dari 1 km Menghubungkan komputer dengan cakupan wilayah 10-50 km Menghubungkan komputer dengan cakupan wilayah yang luas

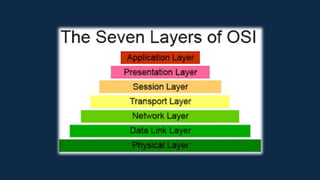

- 10. Model osi yaituperangkat jaringan yang digunakan untuk menghubungkan perangkat nirkabel ke jaringan kabel OSI LAYER
- 12. 7 OSI LAYER PhysicalLayer layer terbawah dalam model OSI yang mengatur cara perangkat-perangkat dalam jaringan mengirimkan dan menerima sinyal listrik, cahaya, atau radio. Network Layer Data Link Layer Transport Layer mengatur cara perangkat-perangkat dalam jaringan membangun koneksi dan mengirimkan paket data melalui media jaringan. mengatur cara paket data dikirimkan melalui jaringan dan memastikan bahwa data mencapai tujuannya dengan benar. 1 2 3 memastikan bahwa data dikirimkan dengan benar dan lengkap. Layer ini juga mengatur urutan pengiriman paket data. 4
- 13. 7 OSI LAYER SessionLayer memungkinkan dua aplikasi di dalam jaringan untuk berkomunikasi dengan satu sama lain dan memulai, mengontrol, dan mengakhiri sesi komunikasi. Presentation Layer Application Layer layer teratas dalam model OSI dan mencakup aplikasi yang digunakan pengguna untuk berkomunikasi di dalam jaringan, seperti email, browsing web, dan transfer file. mengatur cara data ditampilkan dan disajikan kepada pengguna. 5 7 6

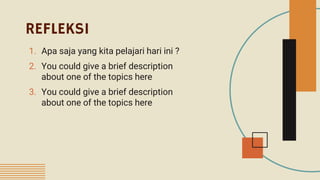

- 14. REFLEKSI 1. Apa sajayang kita pelajari hari ini ? 2. You could give a brief description about one of the topics here 3. You could give a brief description about one of the topics here
