Pengantar Komunikasi Data
Basiroh, S. Kom, M. Kom

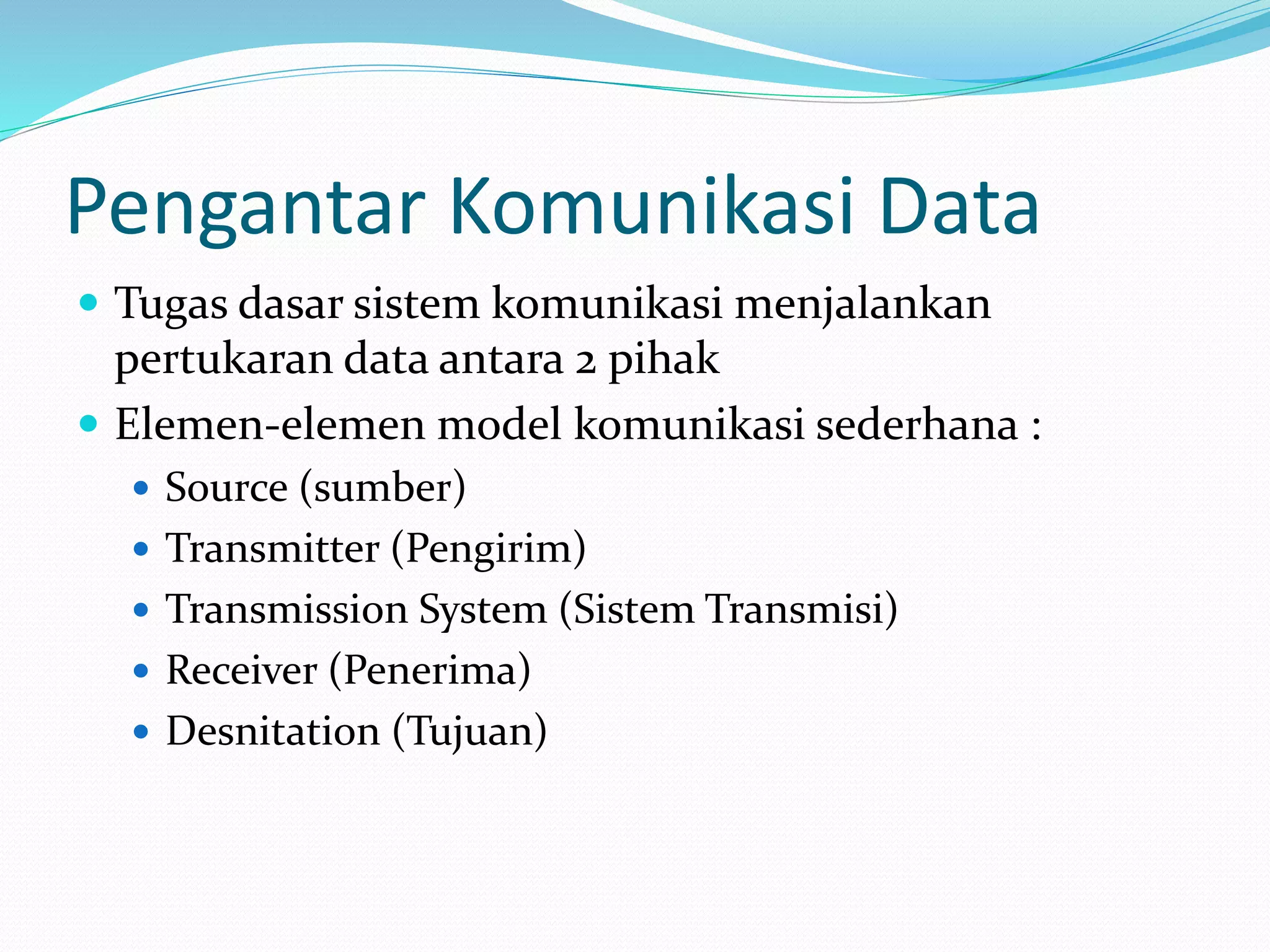

Pengantar Komunikasi Data
 Tugas dasar sistem komunikasi menjalankan
pertukaran data antara 2 pihak
 Elemen-elemen model komunikasi sederhana :
 Source (sumber)
 Transmitter (Pengirim)
 Transmission System (Sistem Transmisi)
 Receiver (Penerima)
 Desnitation (Tujuan)

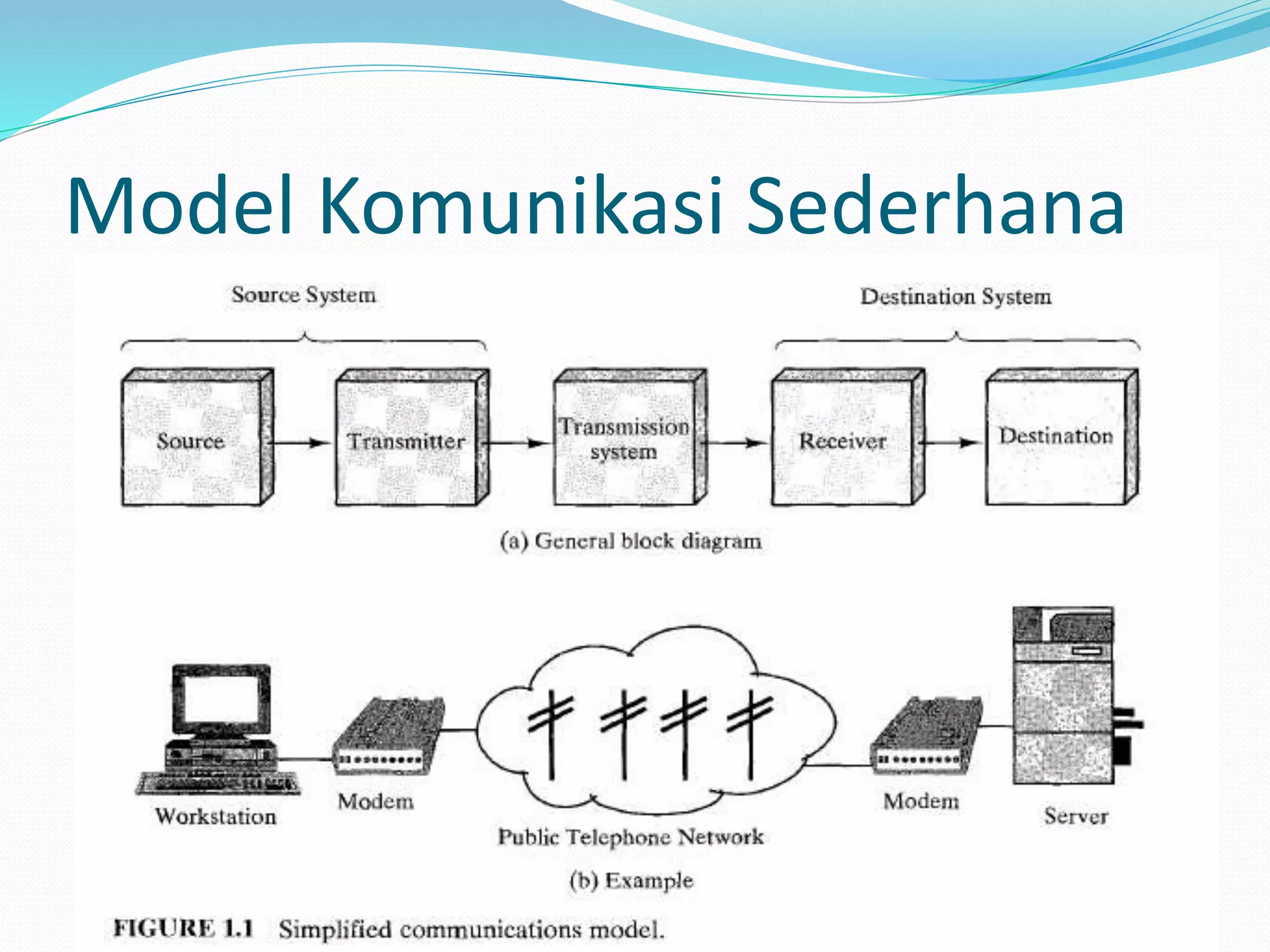

Model Komunikasi Sederhana

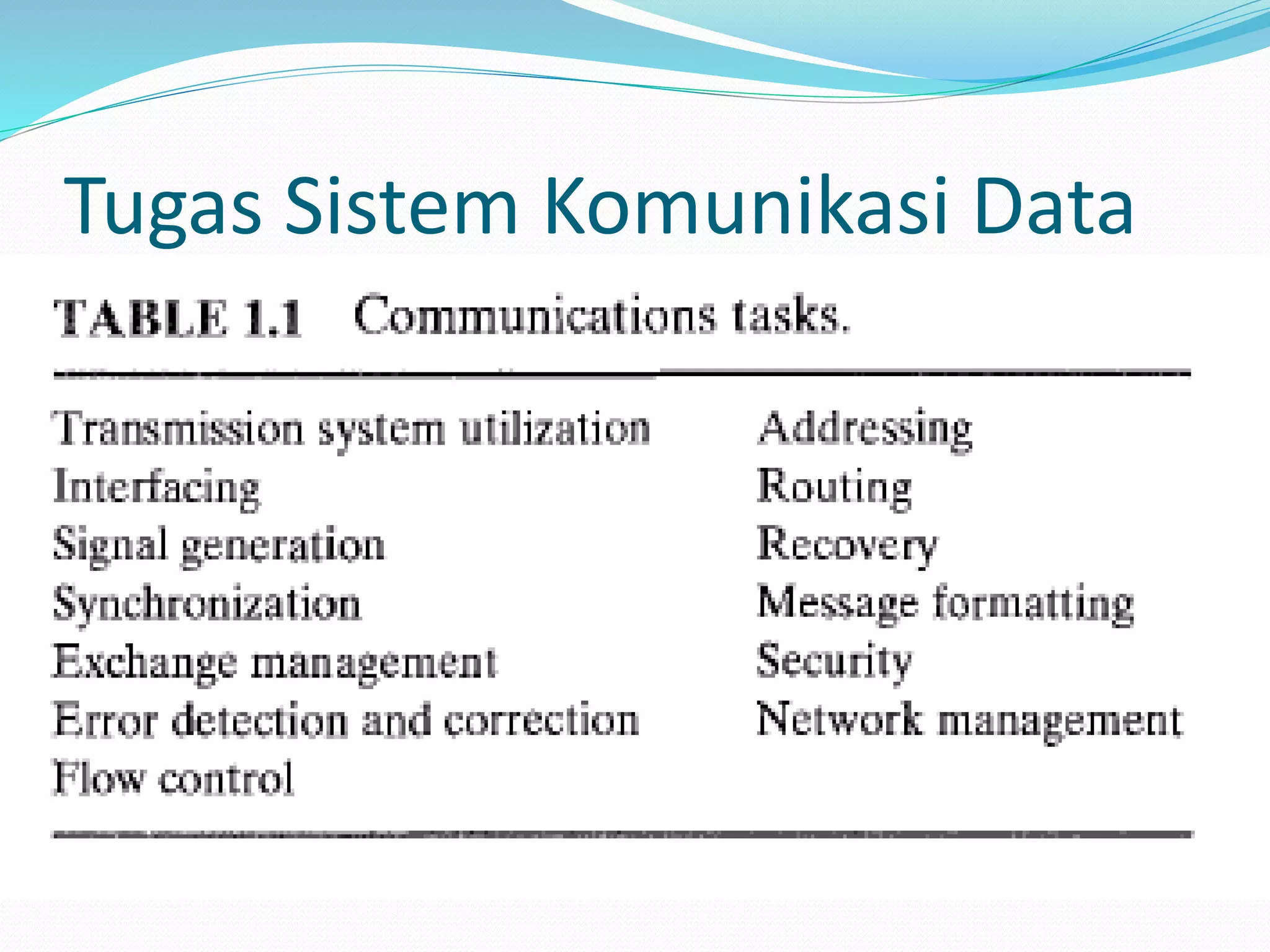

Tugas Sistem Komunikasi Data
Protokol dan Arsitektur Protokol
 Model pendekatan entiti dan sistem
 Entiti : program-program aplikasi user, program transfer
file, program email, program web
 Sistem : komputer
 Protokol dipergunakan untuk proses komunikasi
diantara entiti pada sistem
Sistem
entiti
Protokol
Definisi Protokol
 Protokol : Rangkaian aturan yg yg membawahi proses
pertukaran data antar 2 entiti

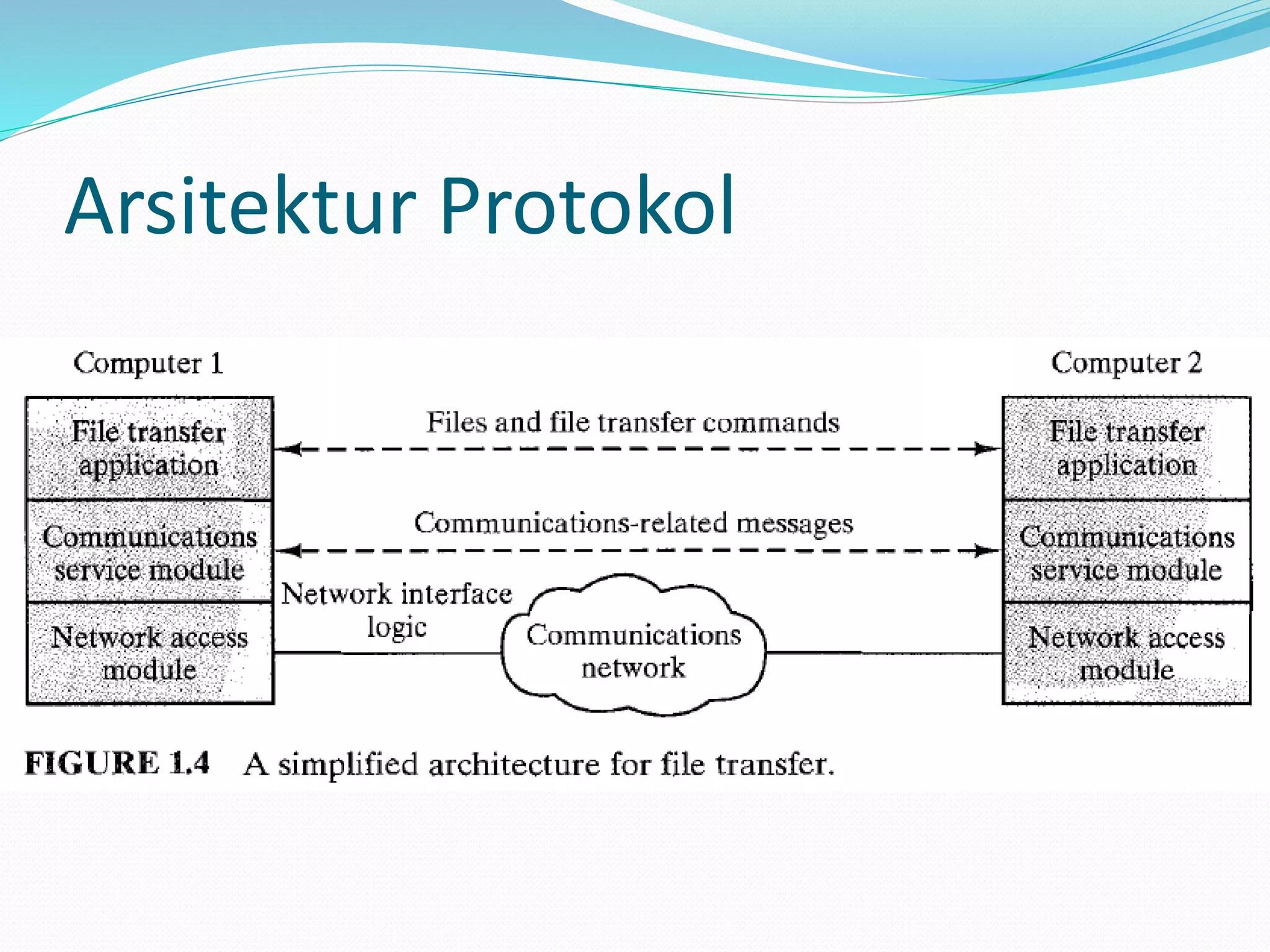

Arsitektur Protokol
 Studi kasus transfer file antara sumber dan tujuan,
terdapat tugas-tugas yg harus ada :
1. Menginformasikan identitas sistem tujuan
2. Sistem tujuan siap menerima data
3. Program pada sistem tujuan telah siap
 Dianjurkan cara fasilitas transfer file dapat
diaplikasikan  konsep lapisan modul
 Modul aplikasi transfer file (file transfer aplication
module)
 Modul layanan komunikasi (communications service
module)
 Modul akses jaringan ( network access module)

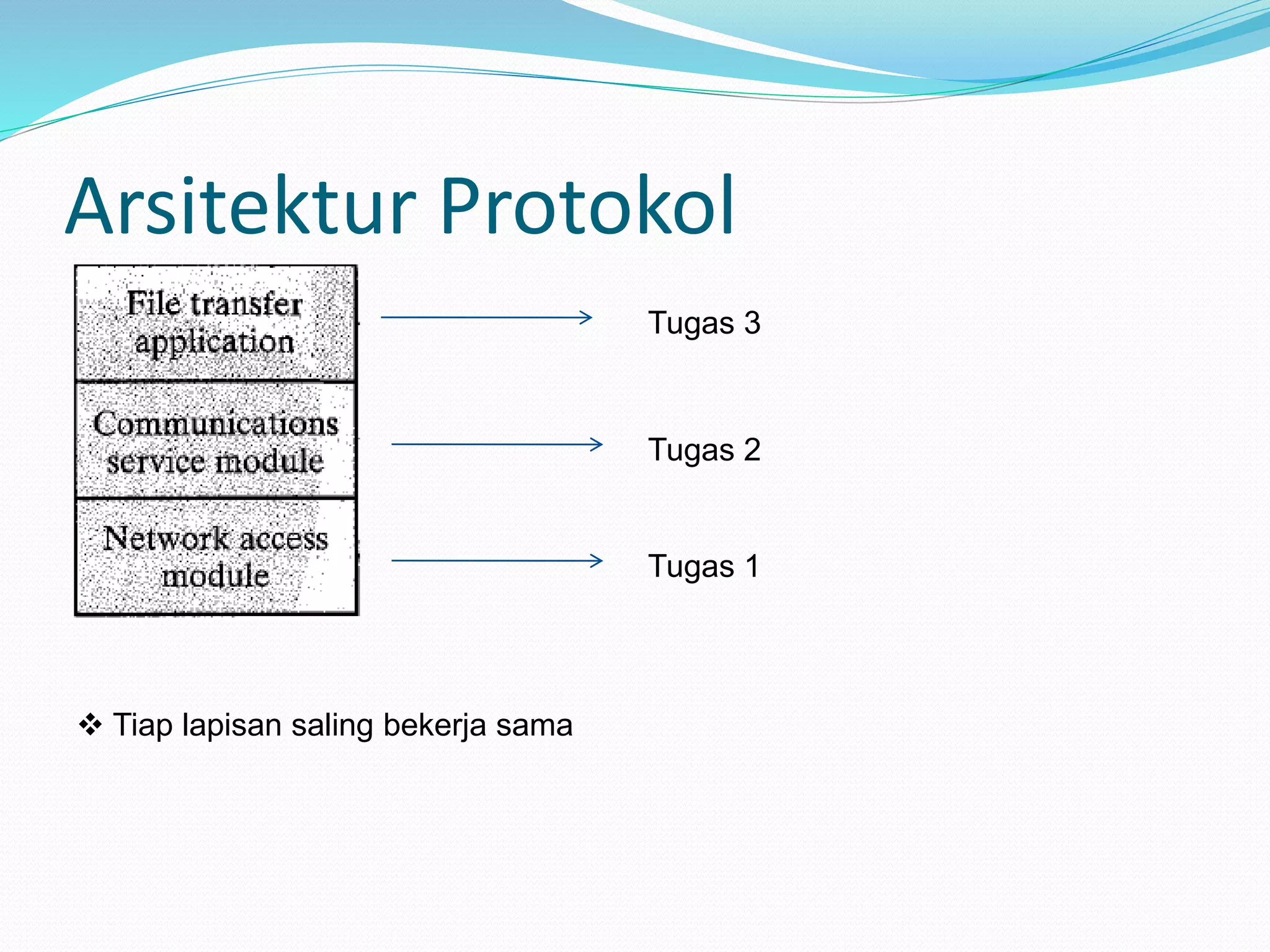

Arsitektur Protokol
Tugas 3
Tugas 2
Tugas 1
 Tiap lapisan saling bekerja sama
Arsitektur Protokol
Arsitektur Protokol
 Model Tigas Lapisan (Three Layer Model)
 Model TCP/IP
 Model OSI

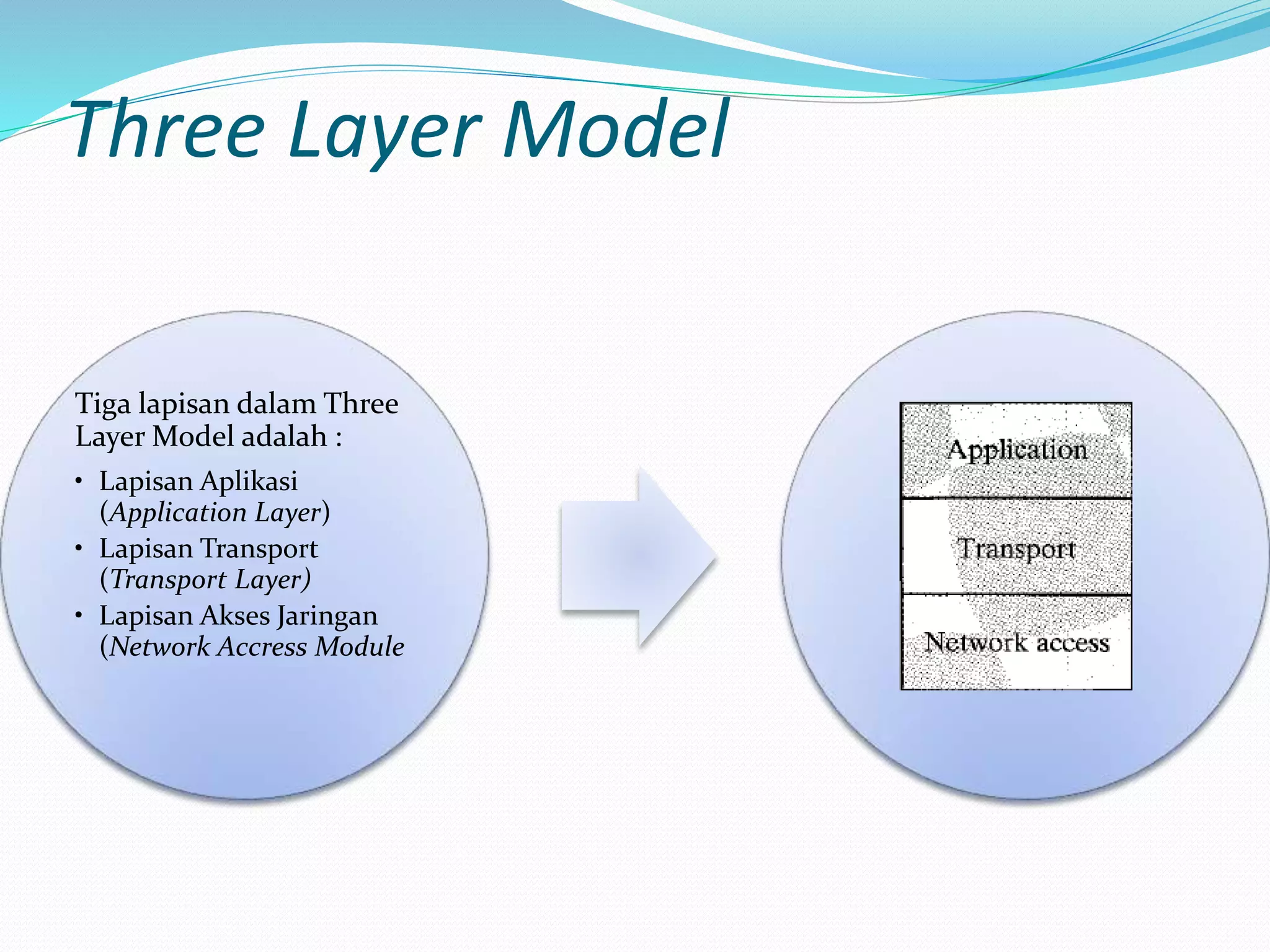

Three Layer Model
Tiga lapisan dalam Three
Layer Model adalah :
• Lapisan Aplikasi
(Application Layer)
• Lapisan Transport
(Transport Layer)
• Lapisan Akses Jaringan
(Network Accress Module
Fungsi Tiap Lapisan
 Lapisan Aplikasi :
 Memberikan fasilitas (aplikasi) yang diinginkan user
 Misal : email, web, transfer file
 Lapisan Transport :
 Memastikan data benar-benar tiba pada aplikasi tujuan
 Relibilitas pengiriman data
 Lapisan Akses Jaringan :
 Rute paket dari sumber sampai tujuan

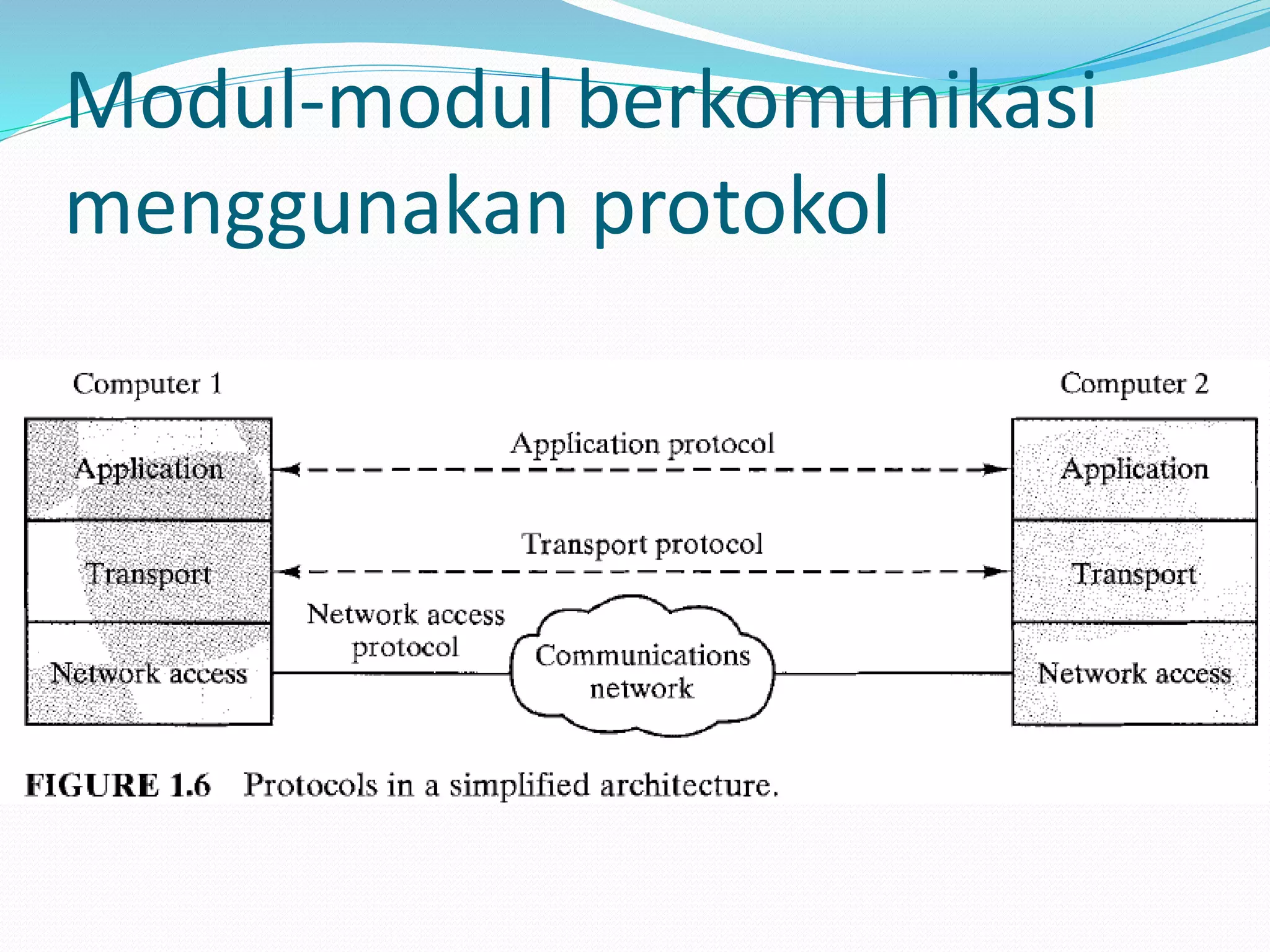

Modul-modul berkomunikasi
menggunakan protokol
2 Level Pengalamatan
SAP dan Network Address
Sap 2 Kom X  Sap 1 Kom Z
Komp X
Komp Z

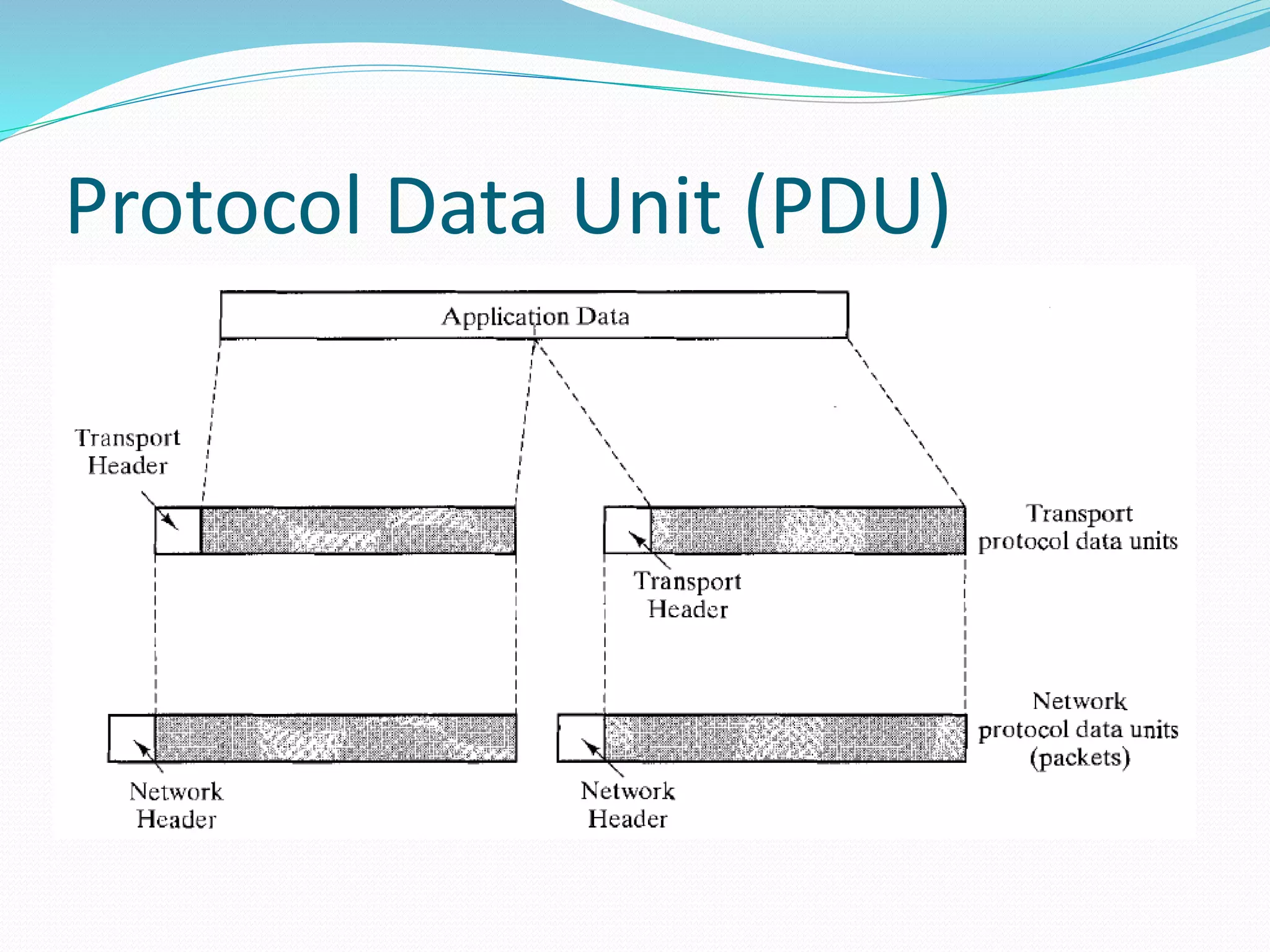

Protocol Data Unit (PDU)
Header Transport
 Destination SAP
 Sequence Number
 Error-Detection Code
Header Network
Destination Computer Address
Definisi TCP / IP
 Sekumpulan aturan (standar) yg menentukan bagaimana
komputer harus berkomunikasi, bagaimana berbagai
komponen software dan hardware yg berbeda-beda harus
berinteraksi
 Your Browser and Your Server Use TCP/IP
 Your E-Mail Uses TCP/IP
 Your Internet Address is TCP/IP
 Ping
 TCP dan IP sendiri masing-masing merupakan protokol
 TCP (Transmission Control Protocol)
 IP (Internet Protocol)

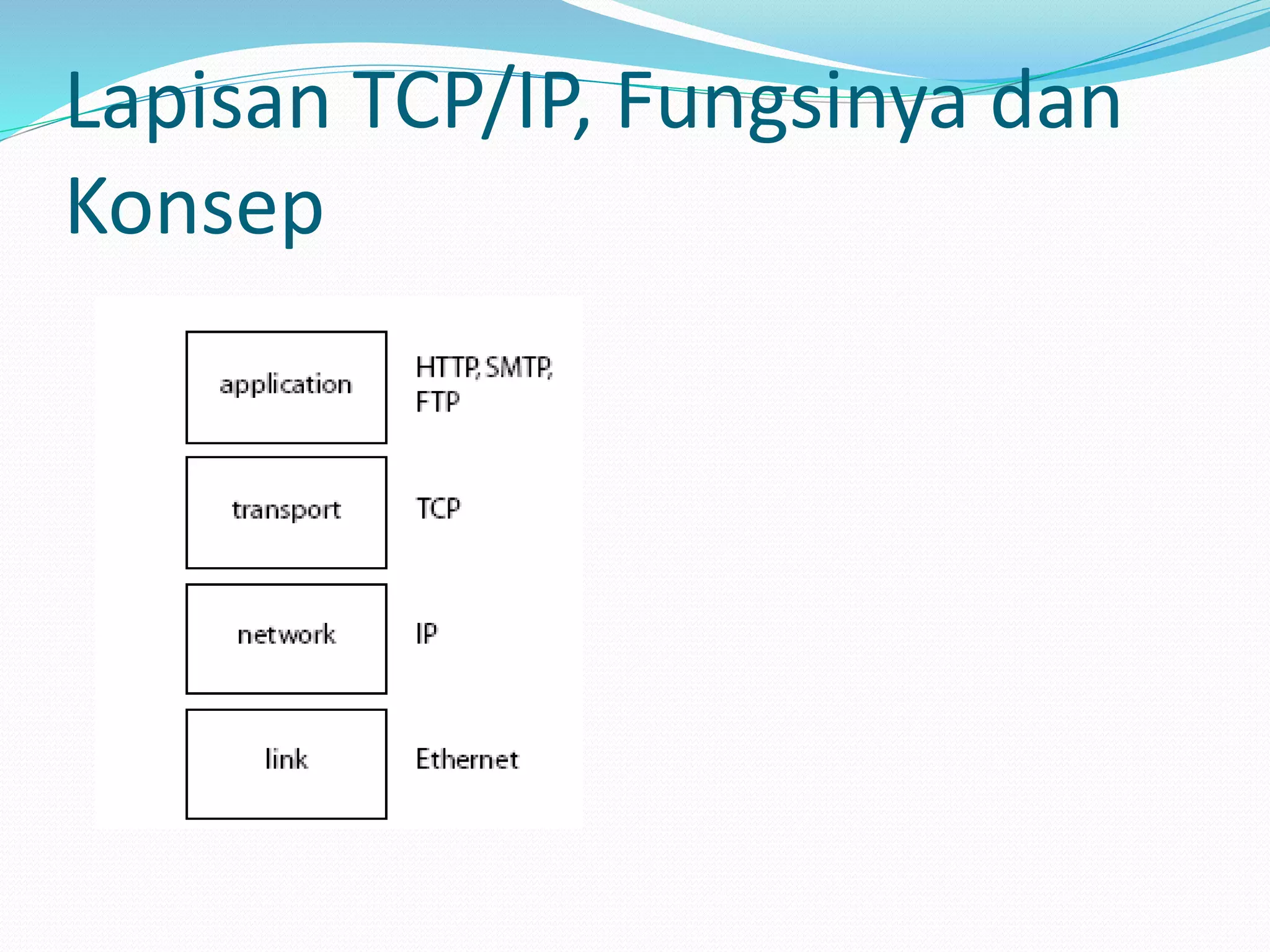

Lapisan TCP/IP, Fungsinya dan
Konsep
Browsing Web
