Documentul descrie un proiect educațional pentru realizarea unui pendul magnetic folosind materiale precum magneți, sârma de cupru și suporturi din lemn. Instrucțiunile oferă detalii despre asamblare, utilizare și observarea curentului indus în bobinele electro-magnetice. Se menționează și importanța monitorizării curentului și tensiunii cu ajutorul ampermetrelor și voltmetrelor.

2. POP TANIA SOFRAC MARIA VLAD DUMITRU Clasa a - X-a G

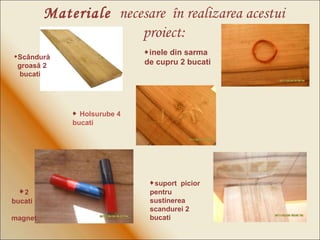

3.  2 bucati magnet Materiale necesare în realizarea acestui proiect: Sc â ndur ă groas ă 2 bucati  inele din sarma de cupru 2 bucati  suport picior pentru sustinerea scandurei 2 bucati  Holsurube 4 bucati

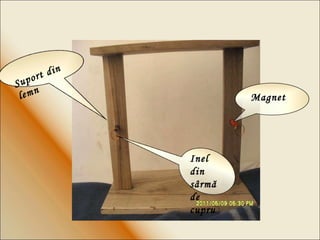

4. Inel din sârmă de cupru Magnet Suport din lemn

5. Se aseaza placa suport apoi sunt fixate picioarele suport dupa care se fixeza placa superioa r a. In picioarele suport ului se fac doua gauri unde se introduc magnetii. Firele de cupru sunt puse pe placa superioara dupa care sunt lasate in jos până în dreptul magneţilor, loc în care se efectuează câte un bobinaj . Acestea trebuie să nu atingă magnetul ci doar să se afle în jurul magneţilor. Mod de asamblare :

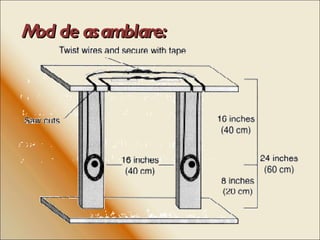

6. Mod de asamblare :

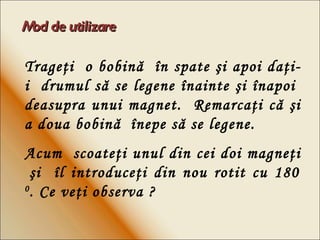

7. Mod de utilizare Trage ţi o bobin ă în spate ş i apoi da ţ i-i drumul s ă se legene î nainte şi î napoi deasupra unui magnet. Remarca ţi c ă ş i a doua bobin ă în epe s ă se legene. Acum scoateţi unul din cei doi magneţi şi îl introduceţi din nou rotit cu 180 0 . Ce veţi observa ?

8. Explicaţie Cand î ncepe ţ i s ă leg ă na ţi prima bobina deasupra primului magnet, un curent este indus î n bobina. Din moment ce cele dou ă bobine fac parte din acela ş i circuit continuu, acest curent va trece ş i prin a doua bobina. O bobina de s â rm ă , purt ă toare de curent se comport ă c a ş i un magnet.

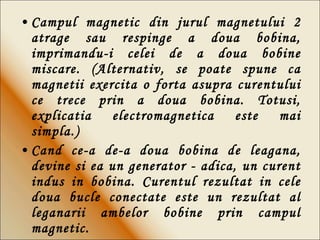

9. Campul magnetic din jurul magnetului 2 atrage sau respinge a doua bobina, imprimandu-i celei de a doua bobine miscare. (Alternativ, se poate spune ca magnetii exercita o forta asupra curentului ce trece prin a doua bobina. Totusi, explicatia electromagnetica este mai simpla.) Cand ce-a de-a doua bobina de leagana, devine si ea un generator - adica, un curent indus in bobina. Curentul rezultat in cele doua bucle conectate este un rezultat al leganarii ambelor bobine prin campul magnetic.

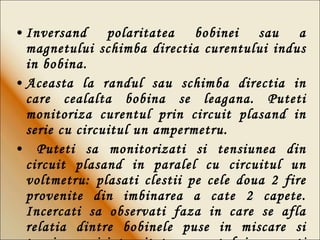

10. Inversand polaritatea bobinei sau a magnetului schimba directia curentului indus in bobina. Aceasta la randul sau schimba directia in care cealalta bobina se leagana. Puteti monitoriza curentul prin circuit plasand in serie cu circuitul un ampermetru. Puteti sa monitorizati si tensiunea din circuit plasand in paralel cu circuitul un voltmetru: plasati clestii pe cele doua 2 fire provenite din imbinarea a cate 2 capete. Incercati sa observati faza in care se afla relatia dintre bobinele puse in miscare si tensiunea si intensitatea curentului masurati de cele doua dispozitive.

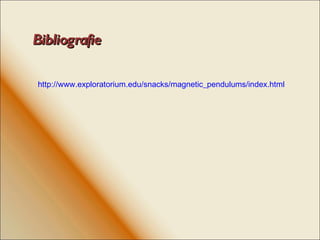

11. Bibliografie http://www.exploratorium.edu/snacks/magnetic_pendulums/index.html

12. Mul ţ umiri d-nei prof. coordonator :

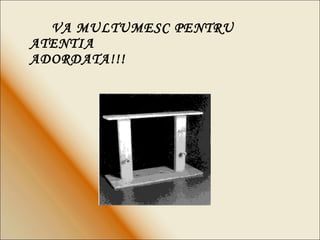

13. VA MULTUMESC PENTRU ATENTIA ADORDATA!!!
