Proiectul evidențiază interacțiunea magnetică într-un mediu lichid prin realizarea unui 'lac electromagnetic' care ilustrează principiile electromagnetismului. Folosind electrozi de cupru și o soluție saturată de sulfat de cupru, se generează o mișcare de rotație a electrolitului sub influența câmpurilor magnetice. Experiența oferă o înțelegere practică a forței electromagnetice și a interacțiunilor dintre câmpurile magnetice.

1. PARCUL CHINEZESCColegiul Economic “Nicolae Titulescu” Baia Mare

2. Autori :Crifan Laura PrunaMadalina Cristina KantorOvidiuBufteaDumitru FlorinClasa X I

3. Scopul proiectuluiEvidenţierea interacţiunii magnetice exercitate într-un mediu lichid.Spectacolul oferit de plutirea circulară a steguleţelor în “lacul electromagnetic”Aprofundarea noţiunilor legate de electromagnetism: forţa electromagnetică , proprietăţile magnetice ale substanţelor, interacţiunea câmpurilor magnetice.

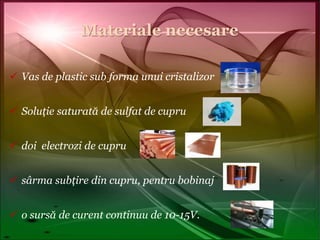

4. Materiale necesareVas de plastic sub forma unui cristalizorSoluţie saturată de sulfat de cuprudoi electrozi de cupru sârma subţire din cupru, pentru bobinajo sursă de curent continuu de 10-15V.

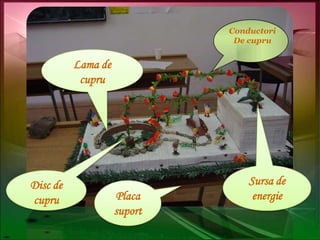

5. ConductoriDe cupruLama de cupruSursa de energieDisc de cupruPlaca suport

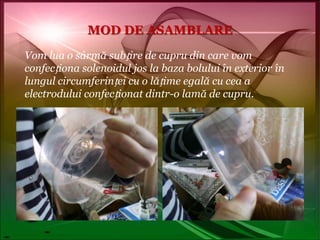

6. MOD DE ASAMBLAREVom lua o sârmă subțire de cupru din care vom confecționa solenoidul jos la baza bolului în exterior în lungul circumferinței cu o lățime egală cu cea a electrodului confecționat dintr-o lamă de cupru.

7. MOD DE ASAMBLARESe introduce electrodul de cupru, sub formă de cerc, în interiorul bolului.

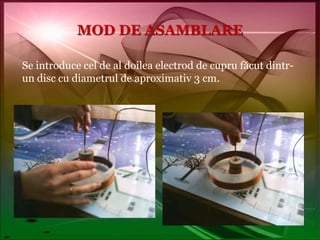

8. MOD DE ASAMBLARESe introduce cel de al doilea electrod de cupru făcut dintr-un disc cu diametrul de aproximativ 3 cm.

9. MOD DE ASAMBLAREDintr-un praf de sulfat de cupru în amestec cu apă vom obține o soluție saturată de sulfat de cupru.

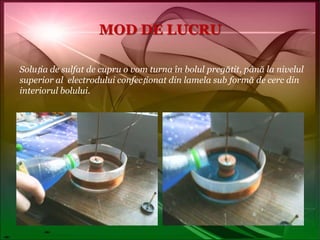

10. MOD DE LUCRUSoluția de sulfat de cupru o vom turna în bolul pregătit, până la nivelul superior al electrodului confecționat din lamela sub formă de cerc din interiorul bolului.

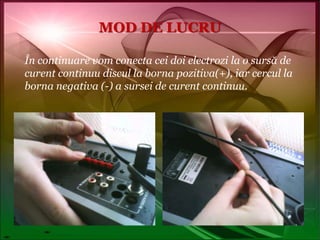

11. MOD DE LUCRUÎn continuare vom conecta cei doi electrozi la o sursă de curent continuu discul la borna pozitiva(+), iar cercul la borna negativa (-) a sursei de curent continuu.

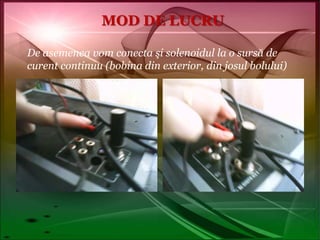

12. MOD DE LUCRUDe asemenea vom conecta şi solenoidul la o sursă de curent continuu (bobina din exterior, din josul bolului)

13. MOD DE LUCRUMai departe vom folosi un plutitor improvizat (improvizat dintr-un cerc de plastic si catarg un băț de chibrit) pentru a putea observa mai bine mişcarea de rotaţie a electrolitului şi vom porni alimentarea.

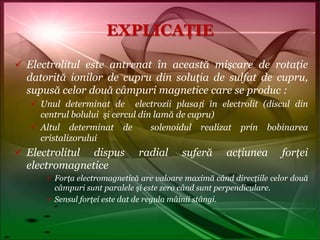

14. EXPLICAŢIEElectrolitul este antrenat în această mişcare de rotaţie datorită ionilor de cupru din soluţia de sulfat de cupru, supusă celor două câmpuri magnetice care se produc :Unul determinat de electrozii plasați în electrolit (discul din centrul bolului şi cercul din lamă de cupru) Altul determinat de solenoidul realizat prin bobinarea cristalizoruluiElectrolitul dispus radial suferă acţiunea forţei electromagneticeForţa electromagnetică are valoare maximă când direcţiile celor două câmpuri sunt paralele şi este zero când sunt perpendiculare.Sensul forţei este dat de regula mâinii stângi.

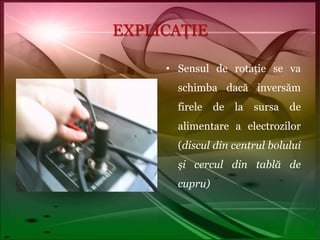

15. EXPLICAŢIESensul de rotație se va schimba dacă inversăm firele de la sursa de alimentare a electrozilor (discul din centrul bolului şi cercul din tablă de cupru)

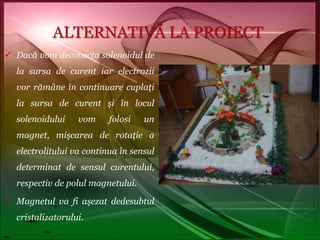

16. ALTERNATIVĂ LA PROIECTDacă vom deconecta solenoidul de la sursa de curent iar electrozii vor rămâne în continuare cuplaţi la sursa de curent şi în locul solenoidului vom folosi un magnet, mişcarea de rotaţie a electrolitului va continua în sensul determinat de sensul curentului, respectiv de polul magnetului.Magnetul va fi aşezat dedesubtul cristalizatorului.

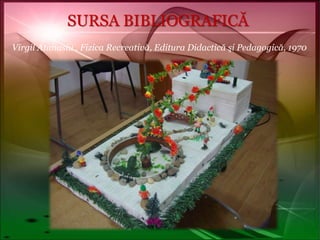

17. SURSA BIBLIOGRAFICĂVirgil Atanasiu , FizicaRecreativă, Editura Didactică şi Pedagogică, 1970

18. Multumiri D-nei Coordonator: Prof. Muresan Carmen Silvia
