Packet tracer 설치 및 사용법

Packet Tracer 설치 및 사용법
이세한
KoreaTech 컴퓨터공학부

Index
0x01. 패킷 트레이서란 무엇인가?
0x02. 패킷 트레이서의 특징
0x03. 패킷 트레이서 설치
0x04. 패킷 트레이서 Interface 소개
0x05. 패킷 트레이서 옵션 설정
0x06. 간단한 토폴로지 구성 및 장치 설정
0x07. 패킷 트레이서의 여러 기능

0x01. 패킷 트레이서란 무엇인가?

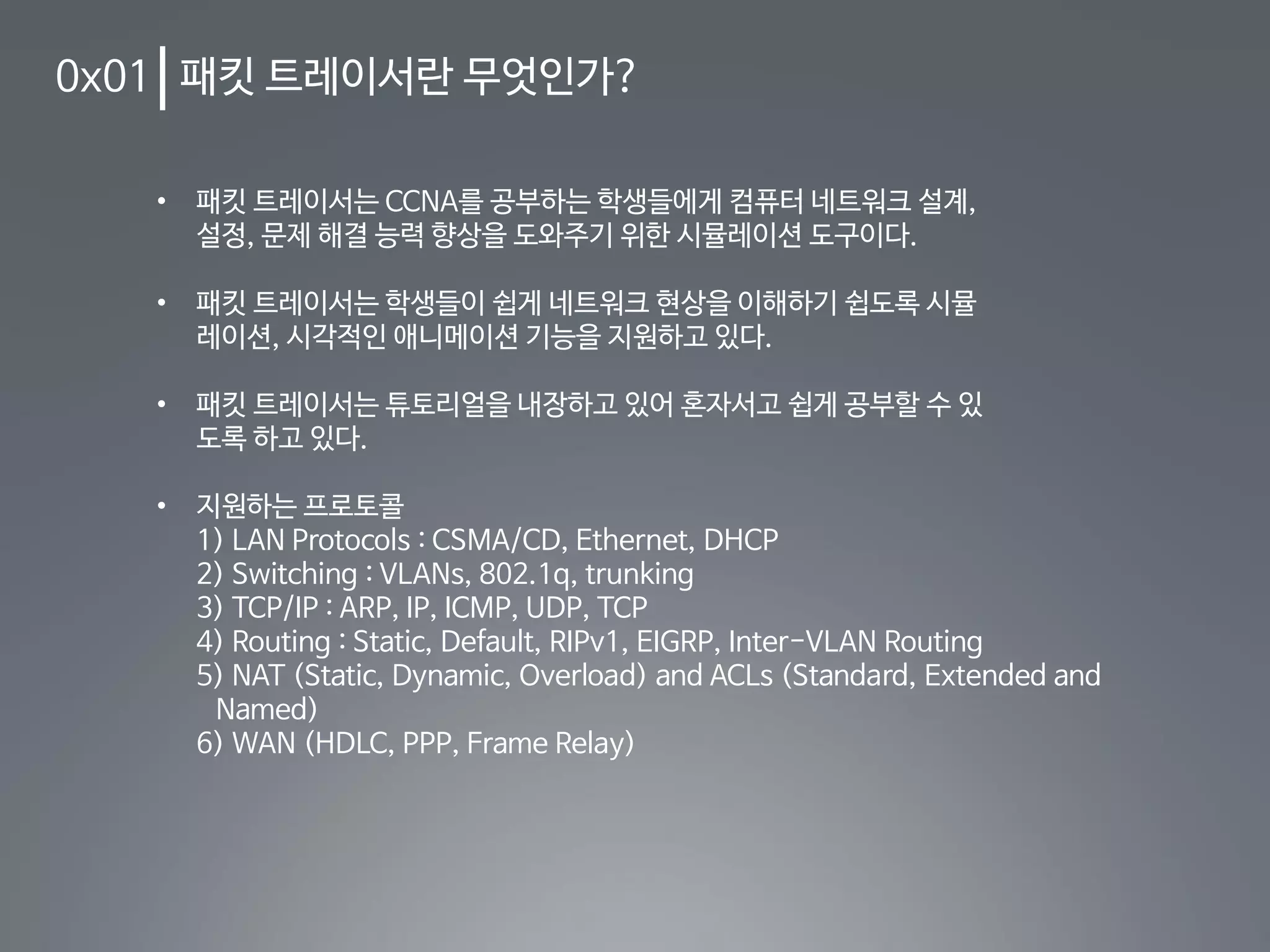

0x01 패킷 트레이서란 무엇인가?
• 패킷 트레이서는 CCNA를 공부하는 학생들에게 컴퓨터 네트워크 설계,
설정, 문제 해결 능력 향상을 도와주기 위한 시뮬레이션 도구이다.
• 패킷 트레이서는 학생들이 쉽게 네트워크 현상을 이해하기 쉽도록 시뮬
레이션, 시각적인 애니메이션 기능을 지원하고 있다.
• 패킷 트레이서는 튜토리얼을 내장하고 있어 혼자서고 쉽게 공부할 수 있
도록 하고 있다.
• 지원하는 프로토콜
1) LAN Protocols : CSMA/CD, Ethernet, DHCP
2) Switching : VLANs, 802.1q, trunking
3) TCP/IP : ARP, IP, ICMP, UDP, TCP
4) Routing : Static, Default, RIPv1, EIGRP, Inter-VLAN Routing
5) NAT (Static, Dynamic, Overload) and ACLs (Standard, Extended and
Named)
6) WAN (HDLC, PPP, Frame Relay)

0x02. 패킷 트레이서의 특징

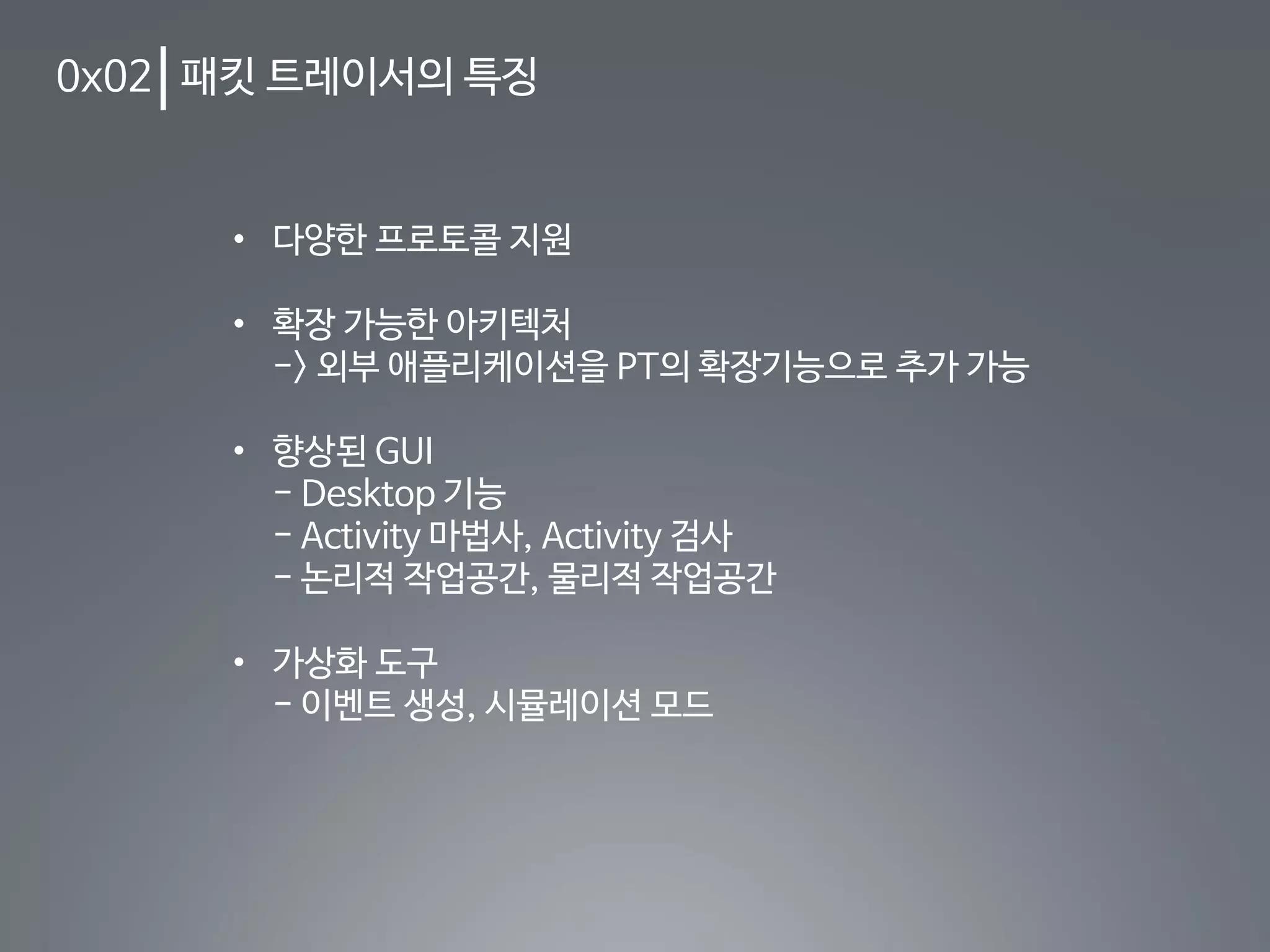

0x02 패킷 트레이서의 특징
• 다양한 프로토콜 지원
• 확장 가능한 아키텍처
-> 외부 애플리케이션을 PT의 확장기능으로 추가 가능
• 향상된 GUI
- Desktop 기능
- Activity 마법사, Activity 검사
- 논리적 작업공간, 물리적 작업공간
• 가상화 도구
- 이벤트 생성, 시뮬레이션 모드

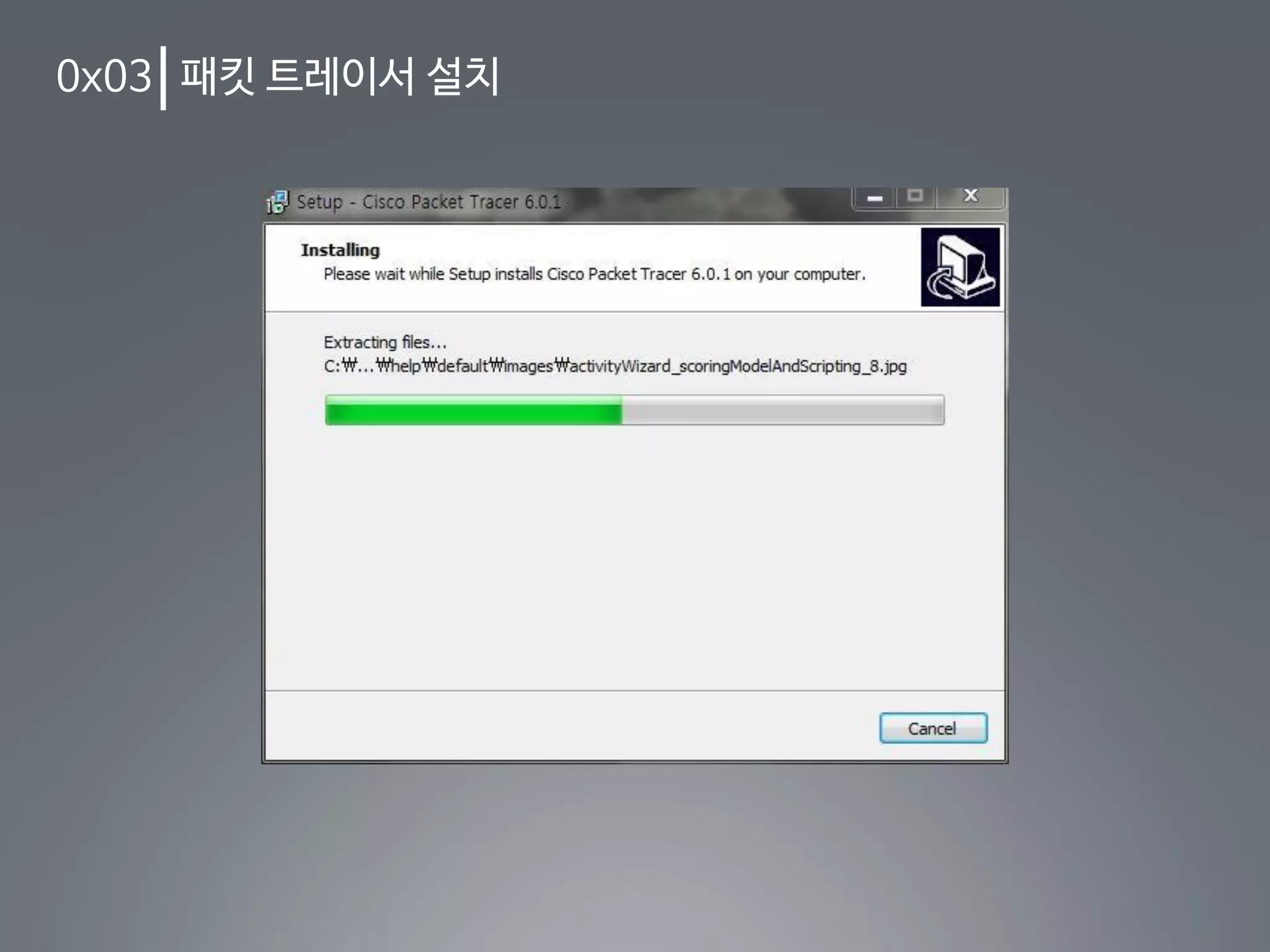

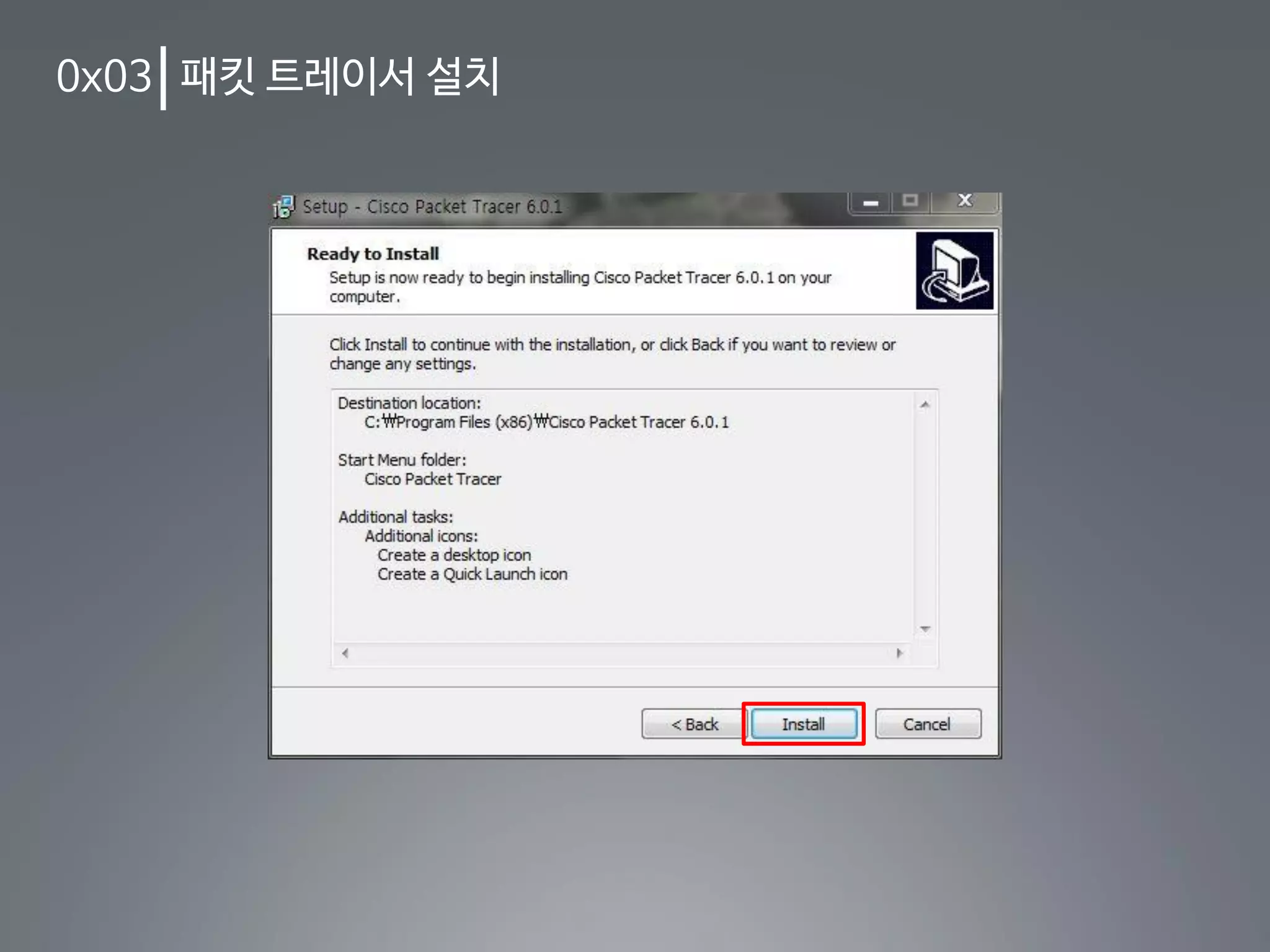

0x03. 패킷 트레이서 설치

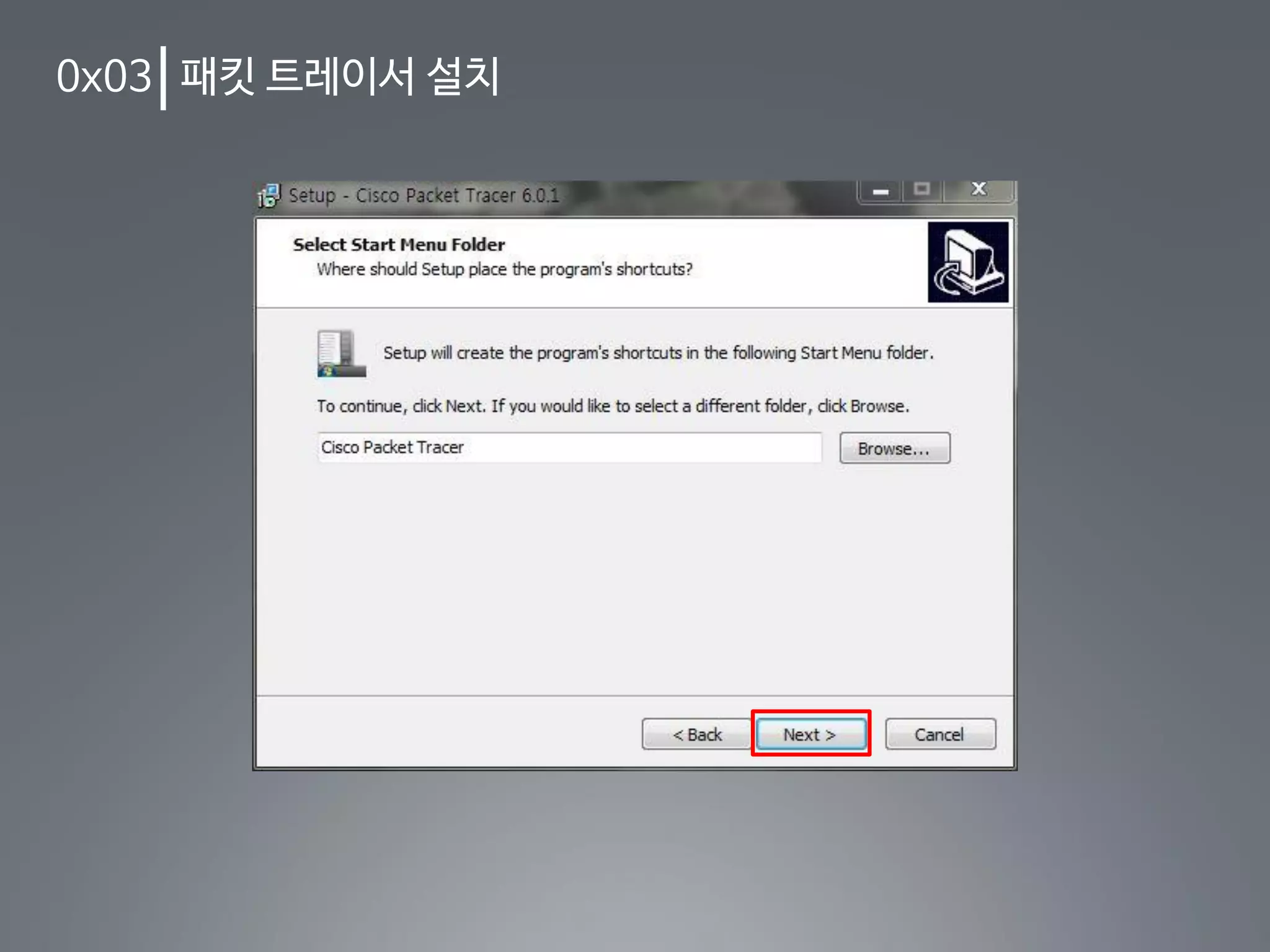

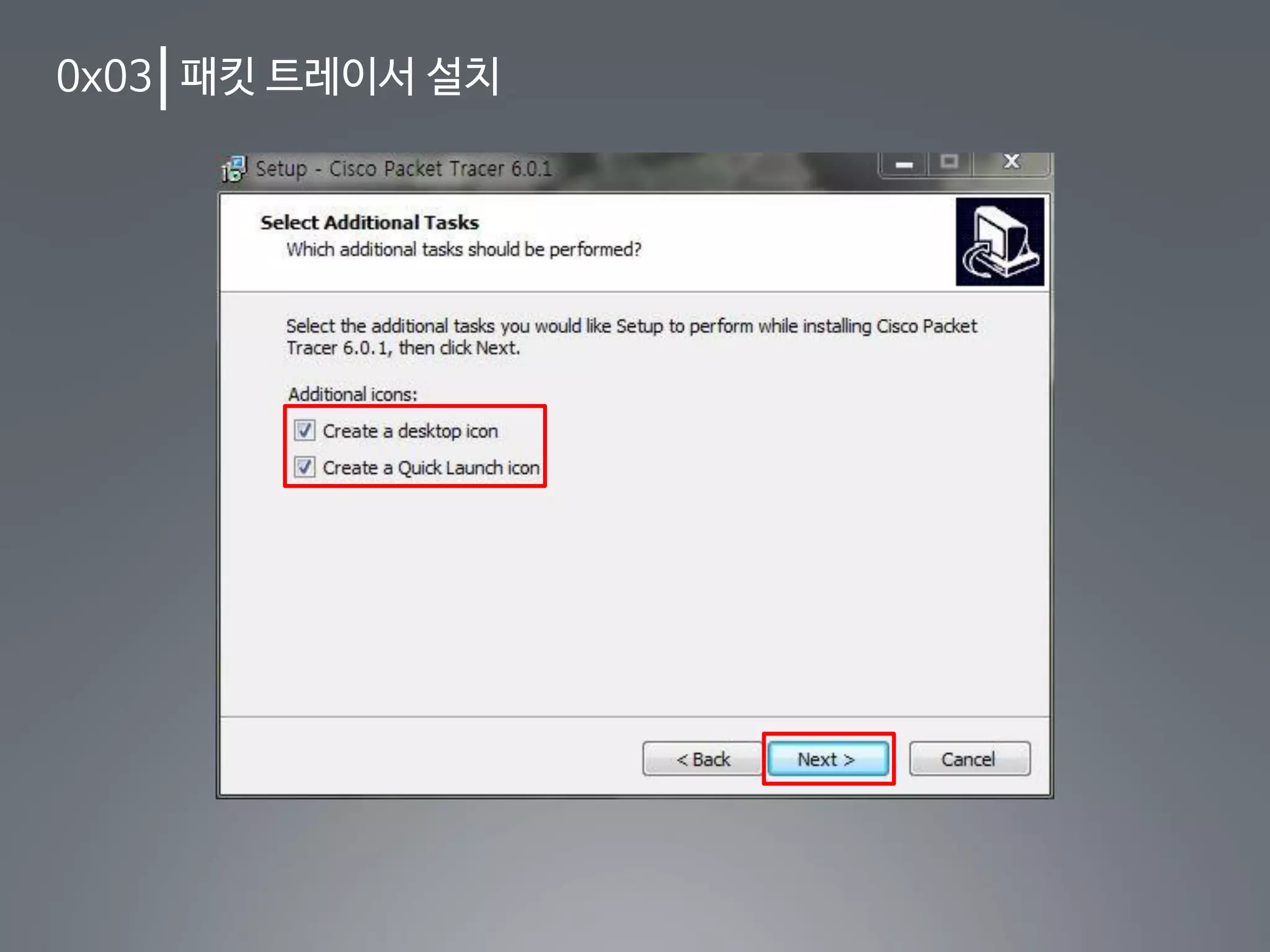

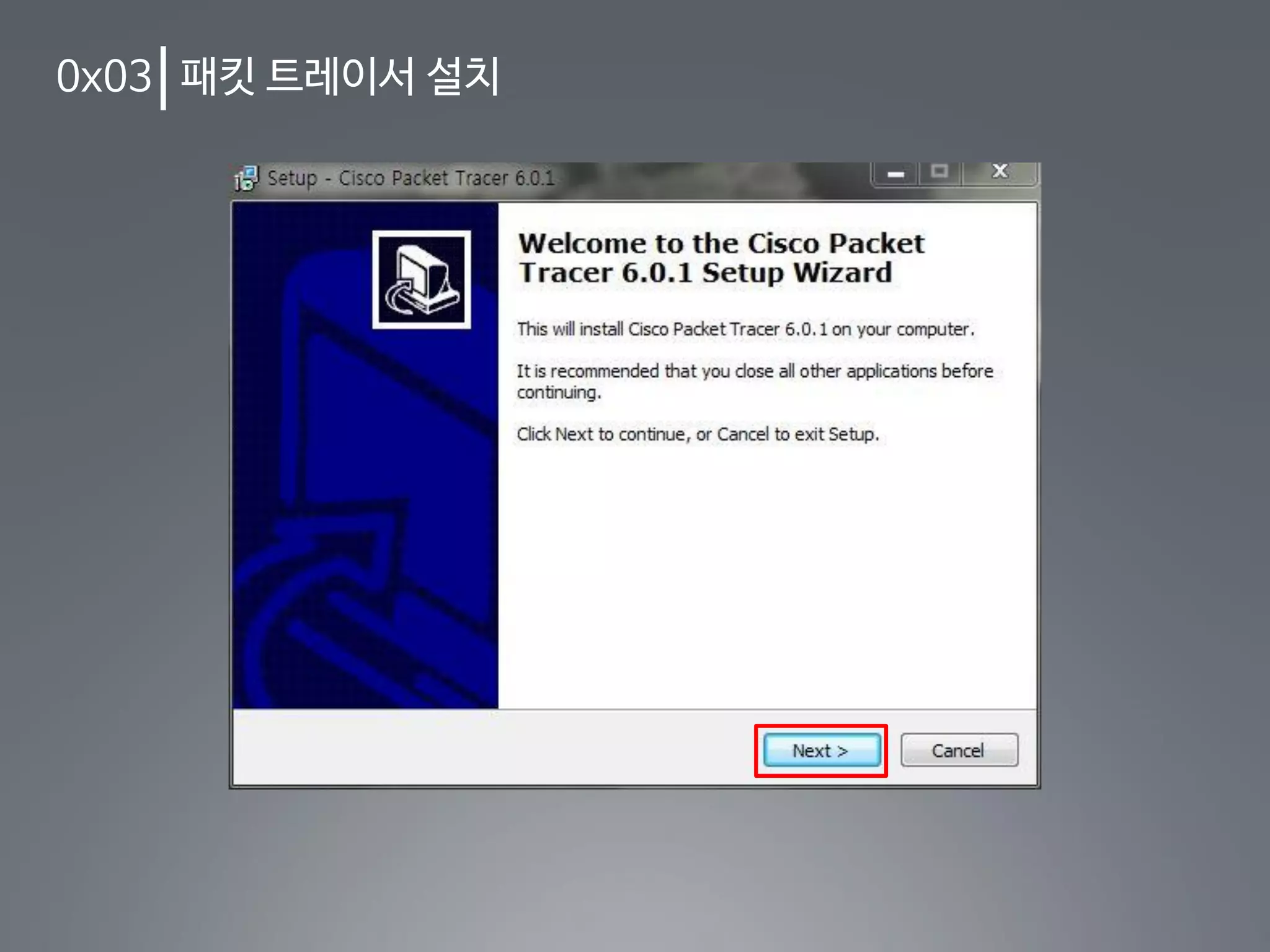

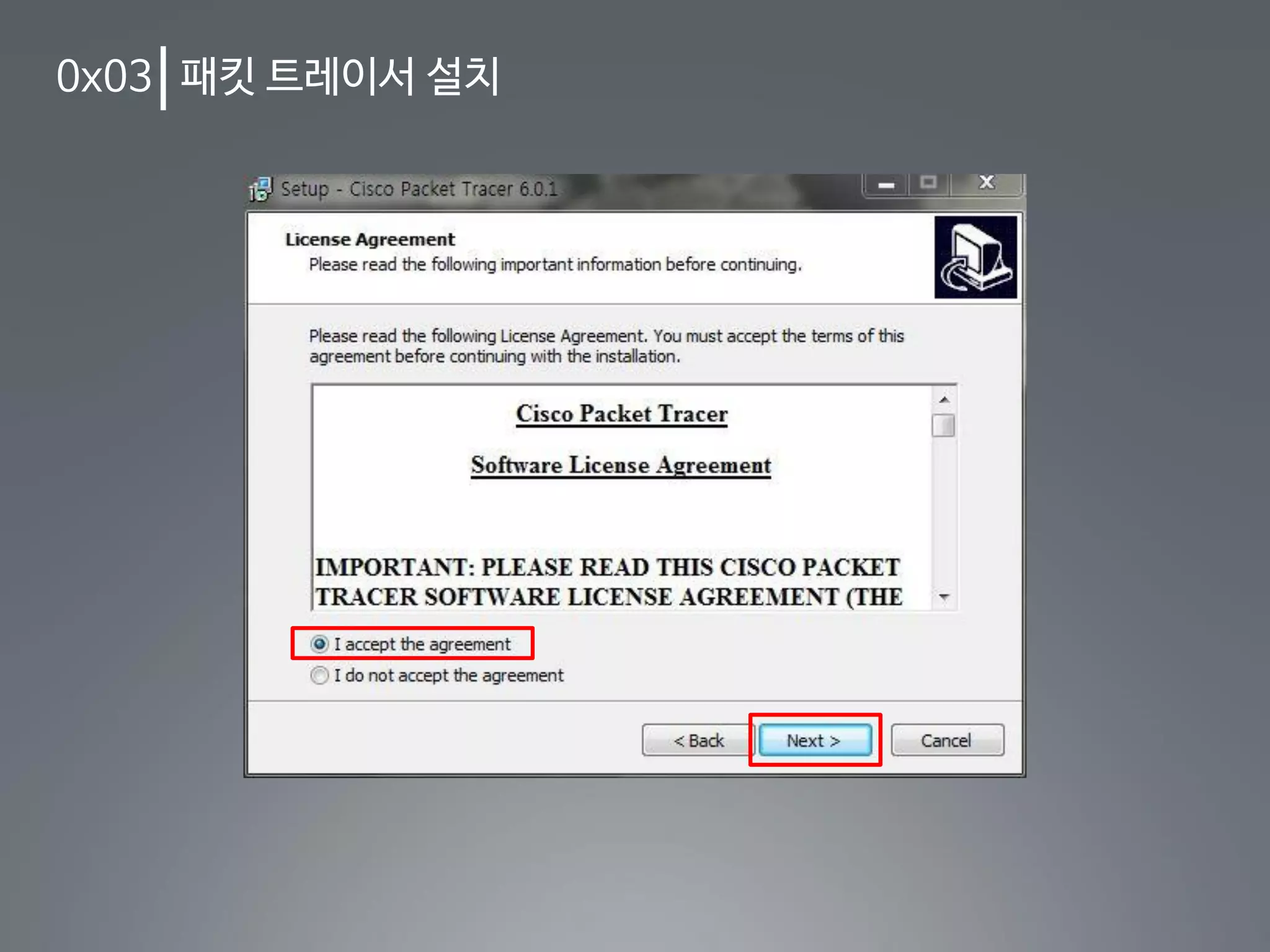

0x03 패킷 트레이서 설치

0x03 패킷 트레이서 설치

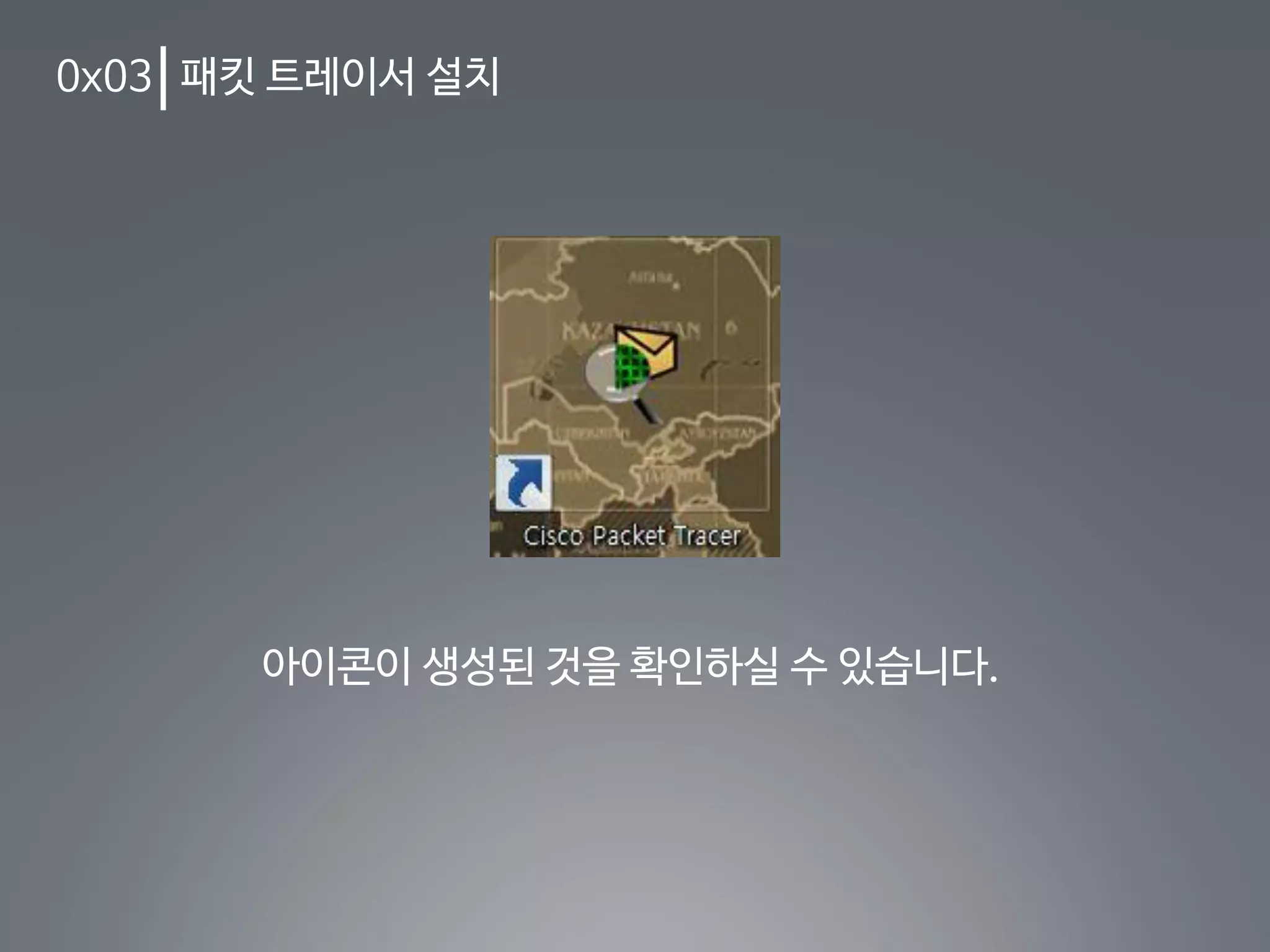

아이콘이 생성된 것을 확인하실 수 있습니다.

0x04. 패킷 트레이서 Interface 소개

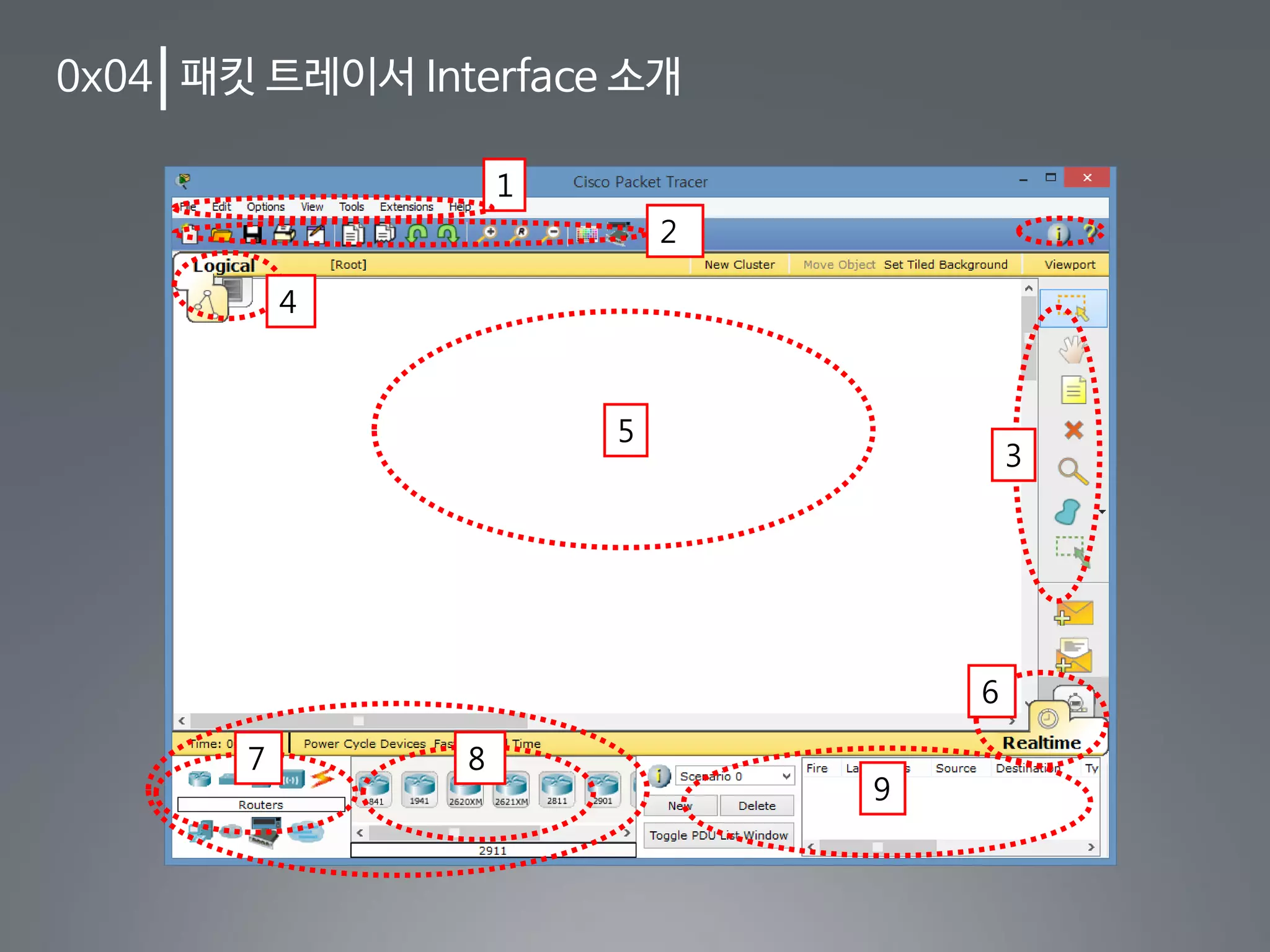

0x04 패킷 트레이서 Interface 소개
1
2
3
4
5
6
7 8
9

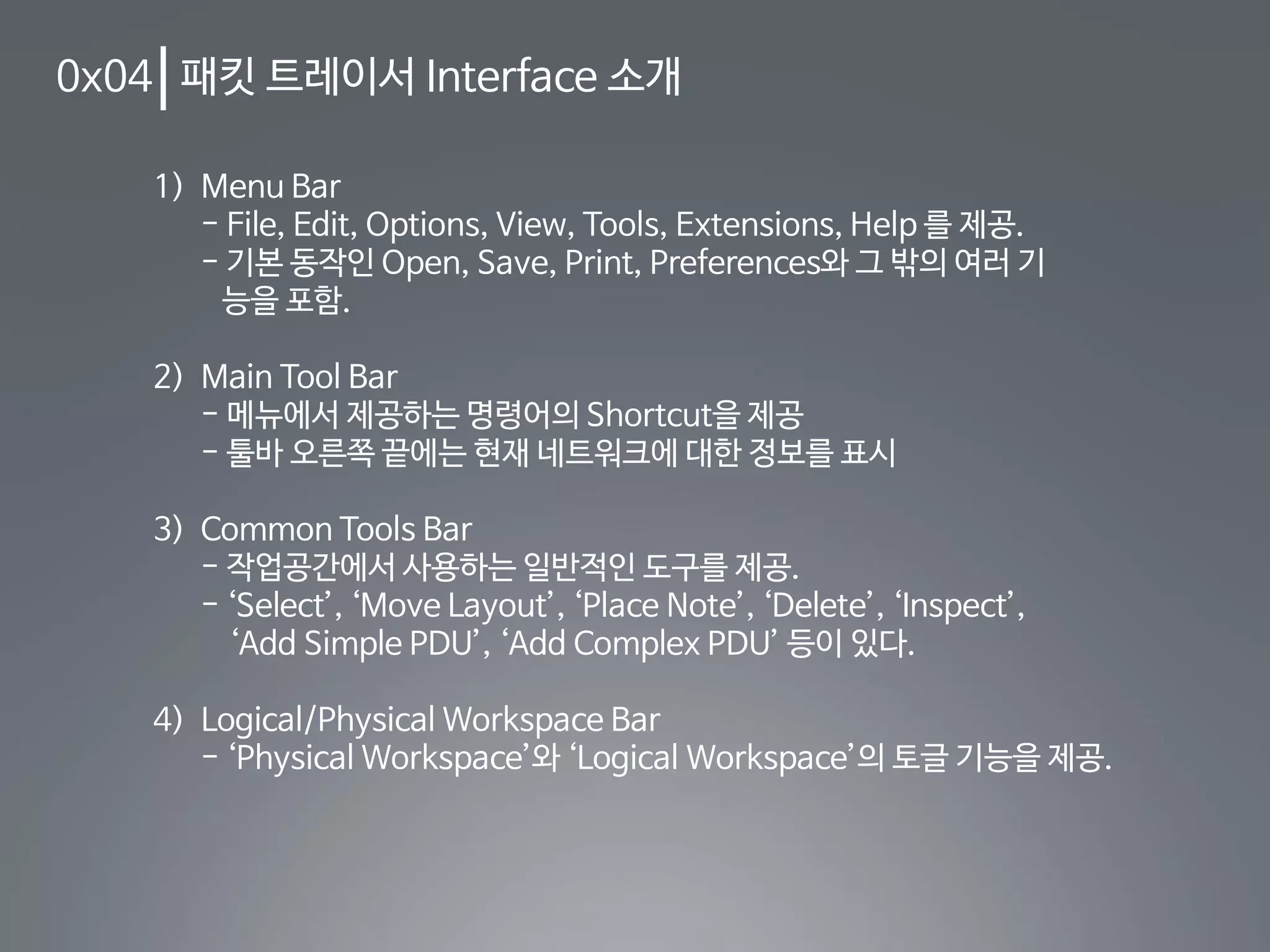

1) Menu Bar
- File, Edit, Options, View, Tools, Extensions, Help 를 제공.
- 기본 동작인 Open, Save, Print, Preferences와 그 밖의 여러 기
능을 포함.
2) Main Tool Bar
- 메뉴에서 제공하는 명령어의 Shortcut을 제공
- 툴바 오른쪽 끝에는 현재 네트워크에 대한 정보를 표시
3) Common Tools Bar
- 작업공간에서 사용하는 일반적인 도구를 제공.
- ‘Select’, ‘Move Layout’, ‘Place Note’, ‘Delete’, ‘Inspect’,
‘Add Simple PDU’, ‘Add Complex PDU’ 등이 있다.
4) Logical/Physical Workspace Bar
- ‘Physical Workspace’와 ‘Logical Workspace’의 토글 기능을 제공.

5) Workspace (작업공간)
- 네트워크를 생성하고 시뮬레이션을 보여주며 그 밖에 다양한
정보를 표시해주는 작업공간.
6) Realtime/Simulation Bar
- ‘Realtime Mode’와 ‘Simulation Mode’의 토글 기능 제공.
7) Device-Type Selection Box
- 패킷 트레이서에서 제공하는 네트워크 장비와 연결선을 제공.
8) Device-Specific Selection Box
- 7번에서 선택한 장비를 보다 더 상세하게 선택할 수 있도록 함.
9) User Created Packet Window
- 시뮬레이션 시나리오에 의해서 동작하는 패킷을 관리할 수 있
는 기능을 제공.

0x05. 패킷 트레이서 옵션 설정

0x05 패킷 트레이서 옵션 설정

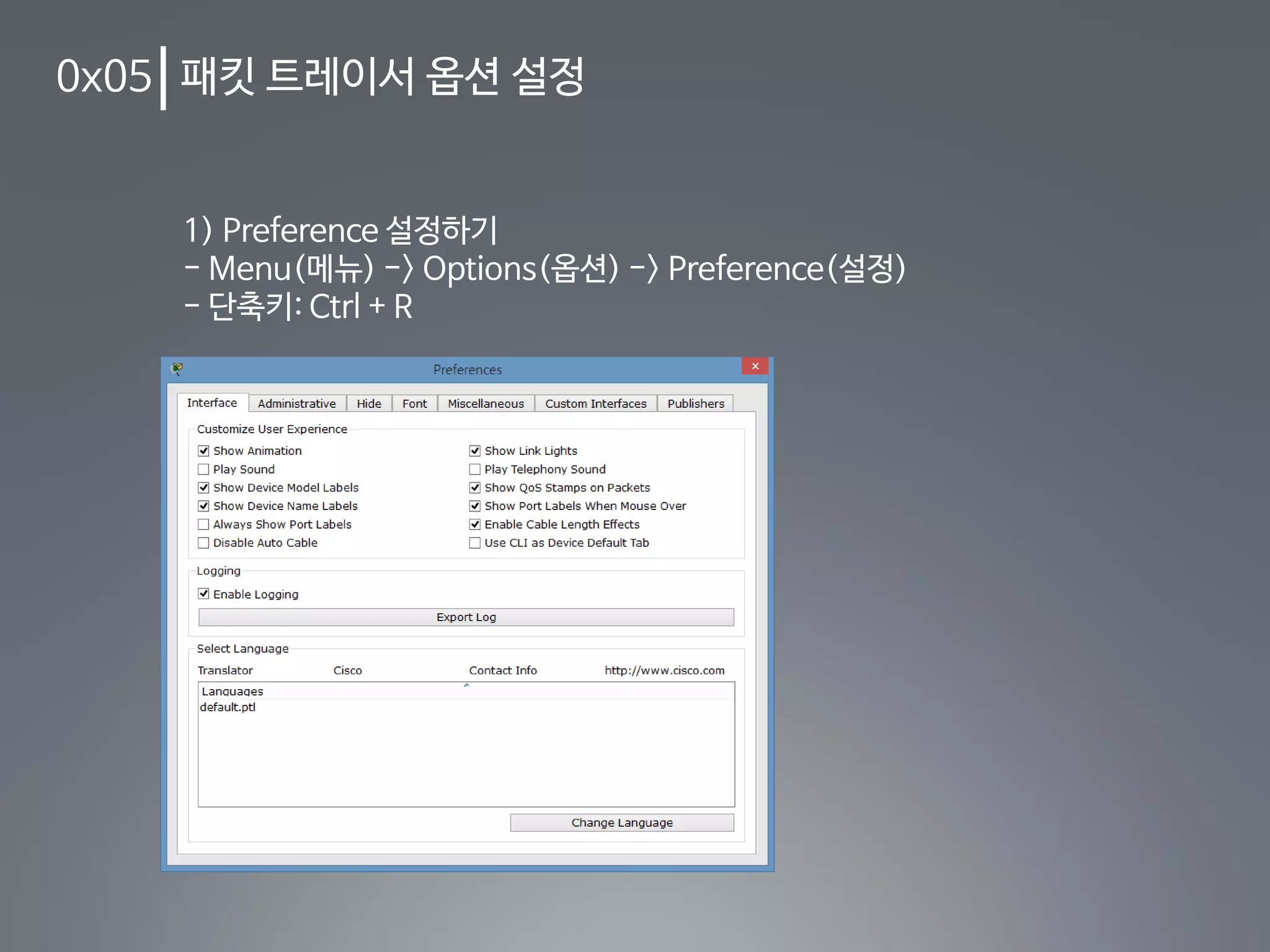

1) Preference 설정하기
- Menu(메뉴) -> Options(옵션) -> Preference(설정)
- 단축키: Ctrl + R

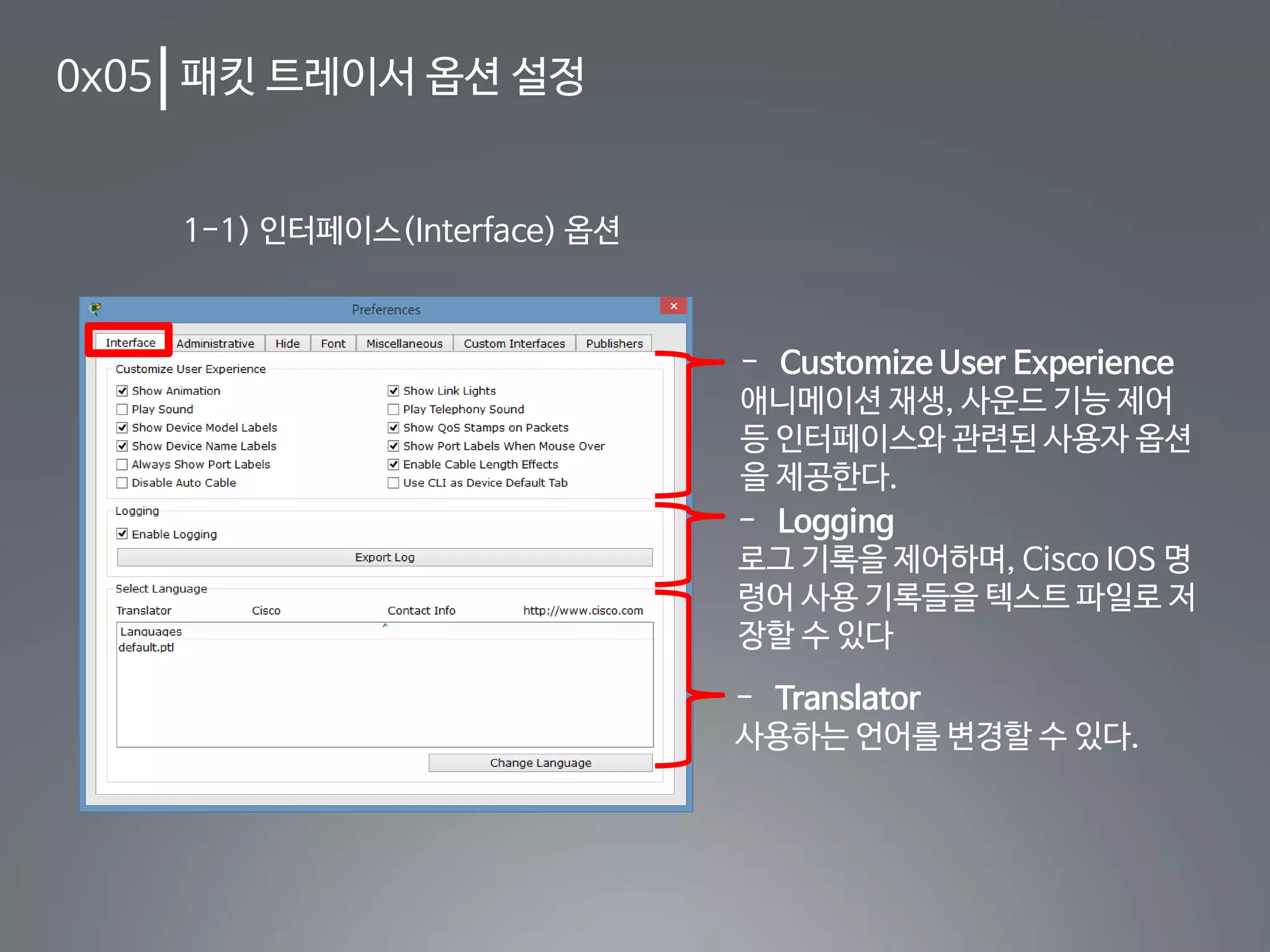

1-1) 인터페이스(Interface) 옵션
- Customize User Experience
애니메이션 재생, 사운드 기능 제어
등 인터페이스와 관련된 사용자 옵션
을 제공한다.
- Logging
로그 기록을 제어하며, Cisco IOS 명
령어 사용 기록들을 텍스트 파일로 저
장할 수 있다
- Translator
사용하는 언어를 변경할 수 있다.

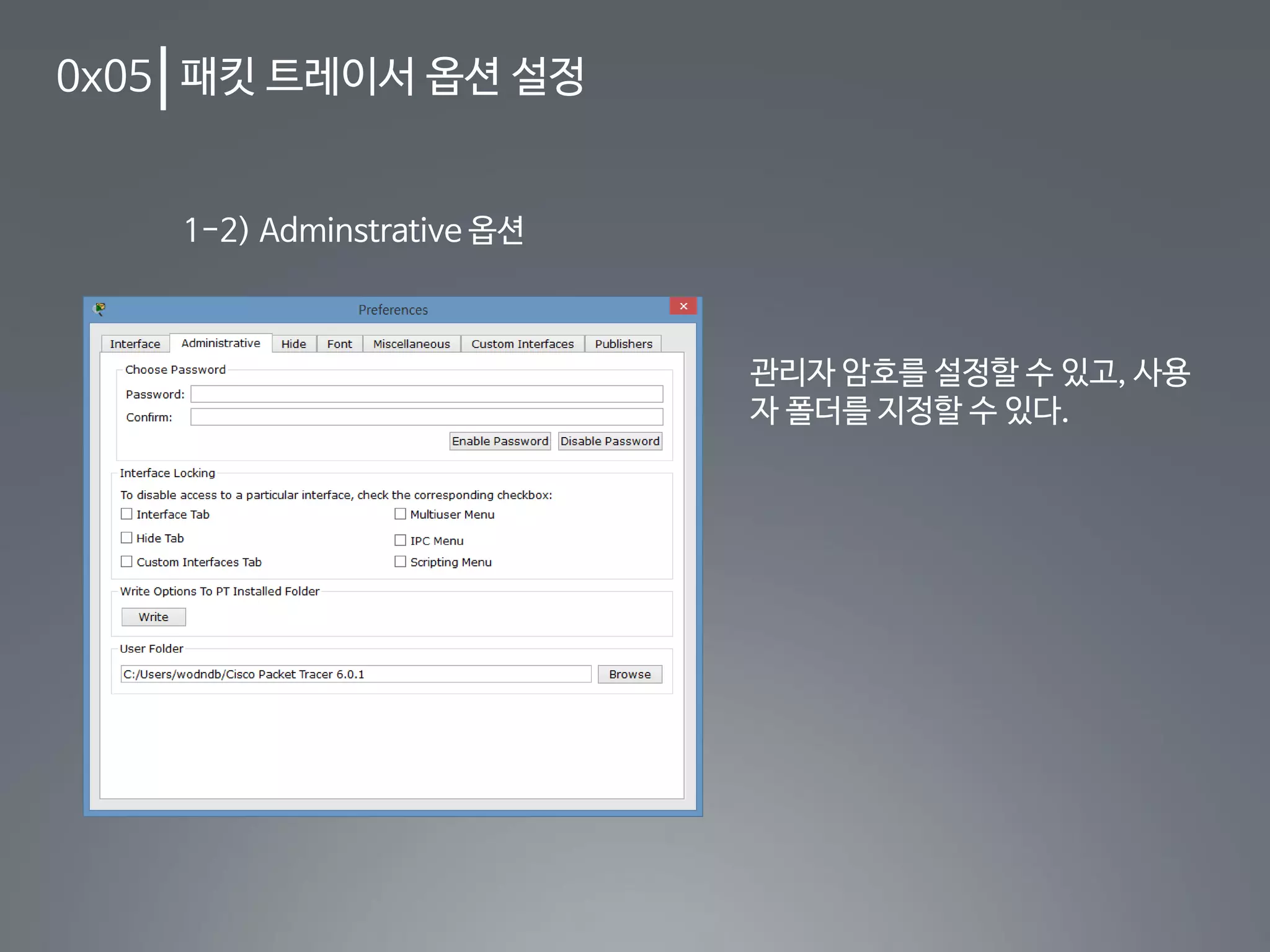

1-2) Adminstrative 옵션
관리자 암호를 설정할 수 있고, 사용
자 폴더를 지정할 수 있다.

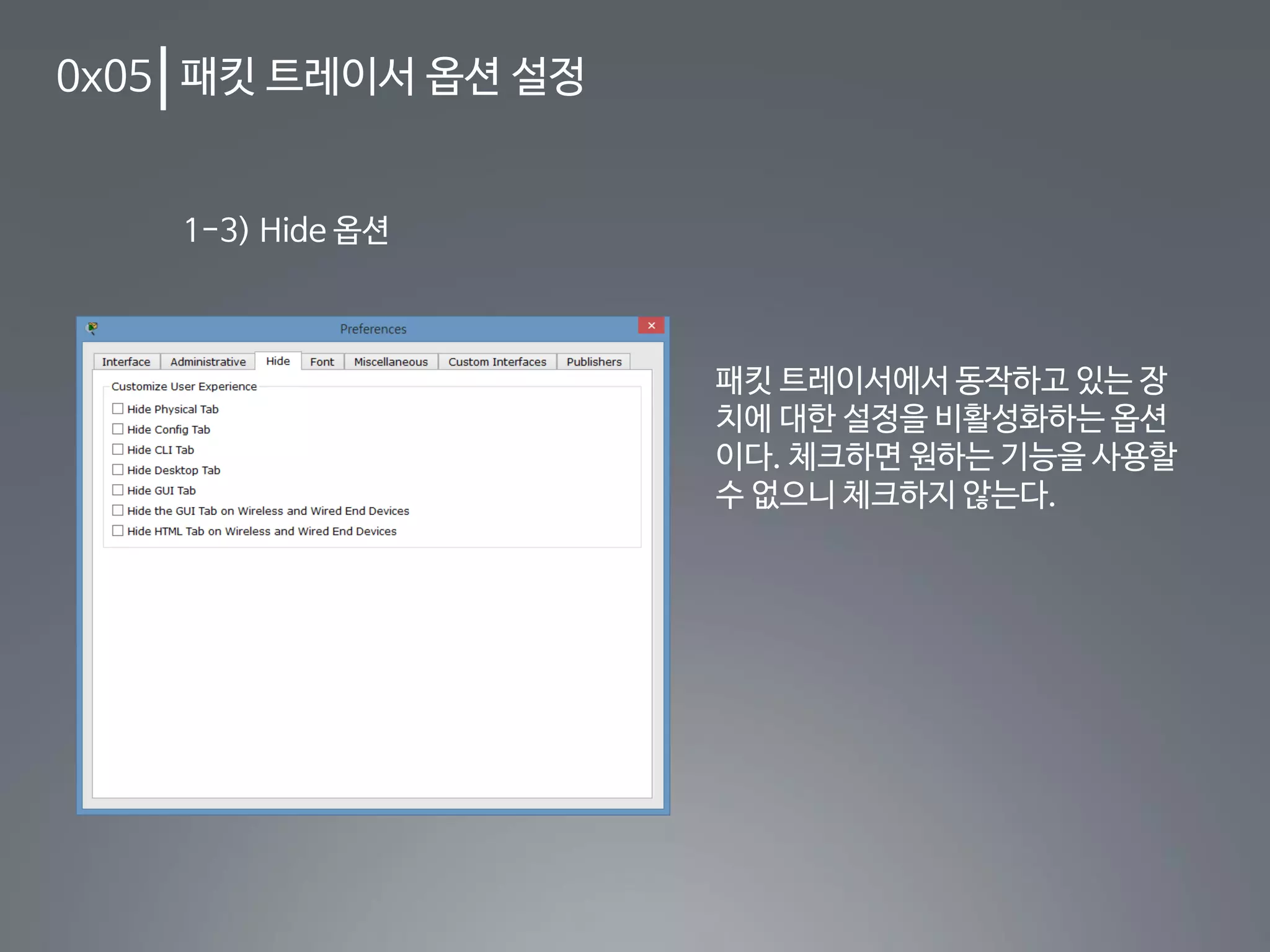

1-3) Hide 옵션
패킷 트레이서에서 동작하고 있는 장
치에 대한 설정을 비활성화하는 옵션
이다. 체크하면 원하는 기능을 사용할
수 없으니 체크하지 않는다.

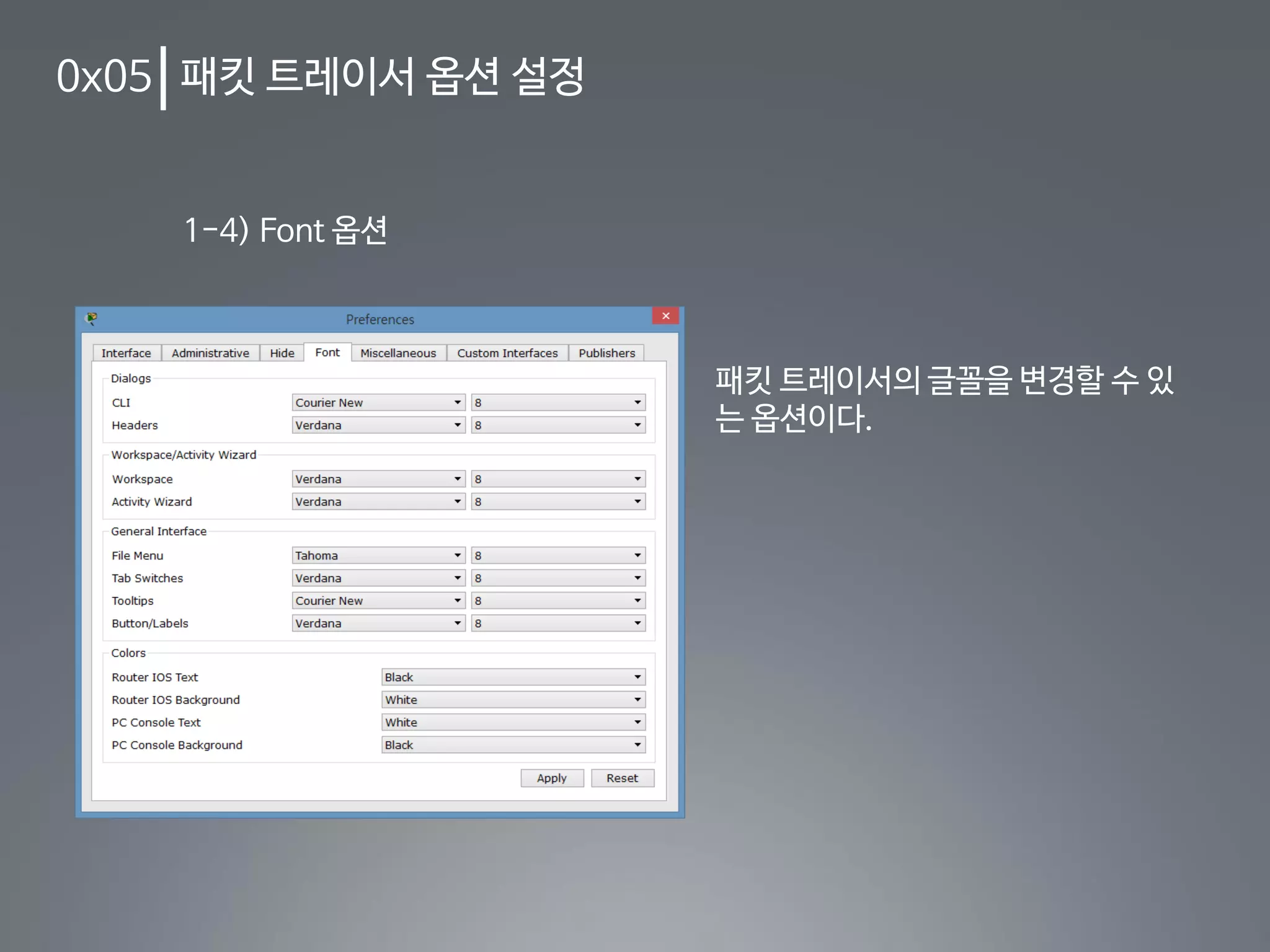

1-4) Font 옵션
패킷 트레이서의 글꼴을 변경할 수 있
는 옵션이다.

2) User Profile
- 사용자 정보를 설정하는 옵션이며, 패킷 트레이서를 사용하는 다른 사용자와
연결하여 패킷 트레이서를 연동하는 경우 사용한다.
3) Algorithm Settings
- 패킷 트레이서 동작에 사용되는 알고리즘 변수를 설정하는 곳이다. 세션의 개
수, 연결을 제한하고 재전송 시간을 설정한다.
4) View Command Log
- 커맨드를 사용한 기록을 확인할 수 있다.

0x06. 간단한 토폴로지 구성 및 장치 설정

0x06 간단한 토폴로지 구성 및 장치 설정
네트워크 토폴로지 구성

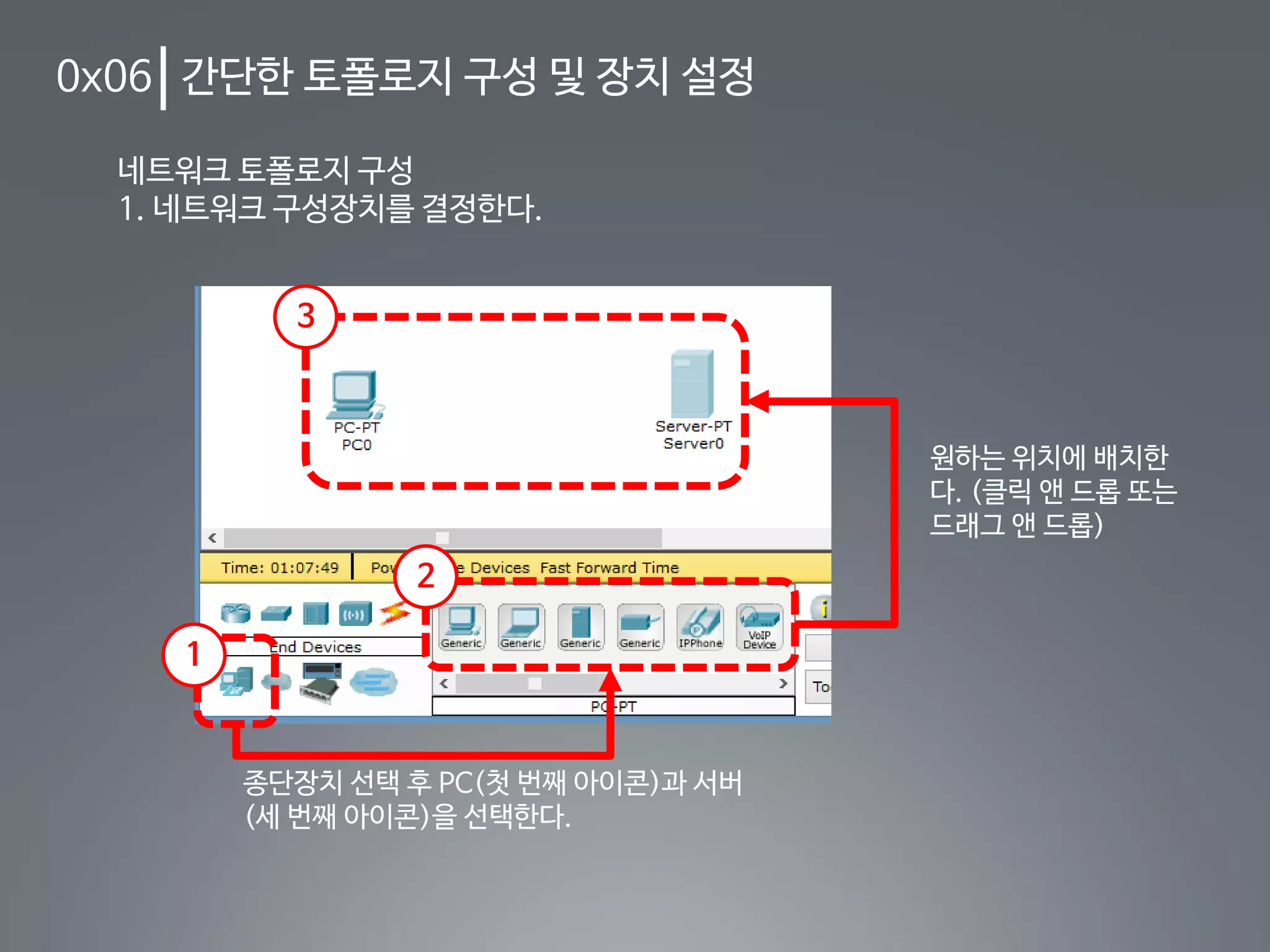

1. 네트워크 구성장치를 결정한다.
3
2
1
종단장치 선택 후 PC(첫 번째 아이콘)과 서버
(세 번째 아이콘)을 선택한다.
원하는 위치에 배치한
다. (클릭 앤 드롭 또는
드래그 앤 드롭)

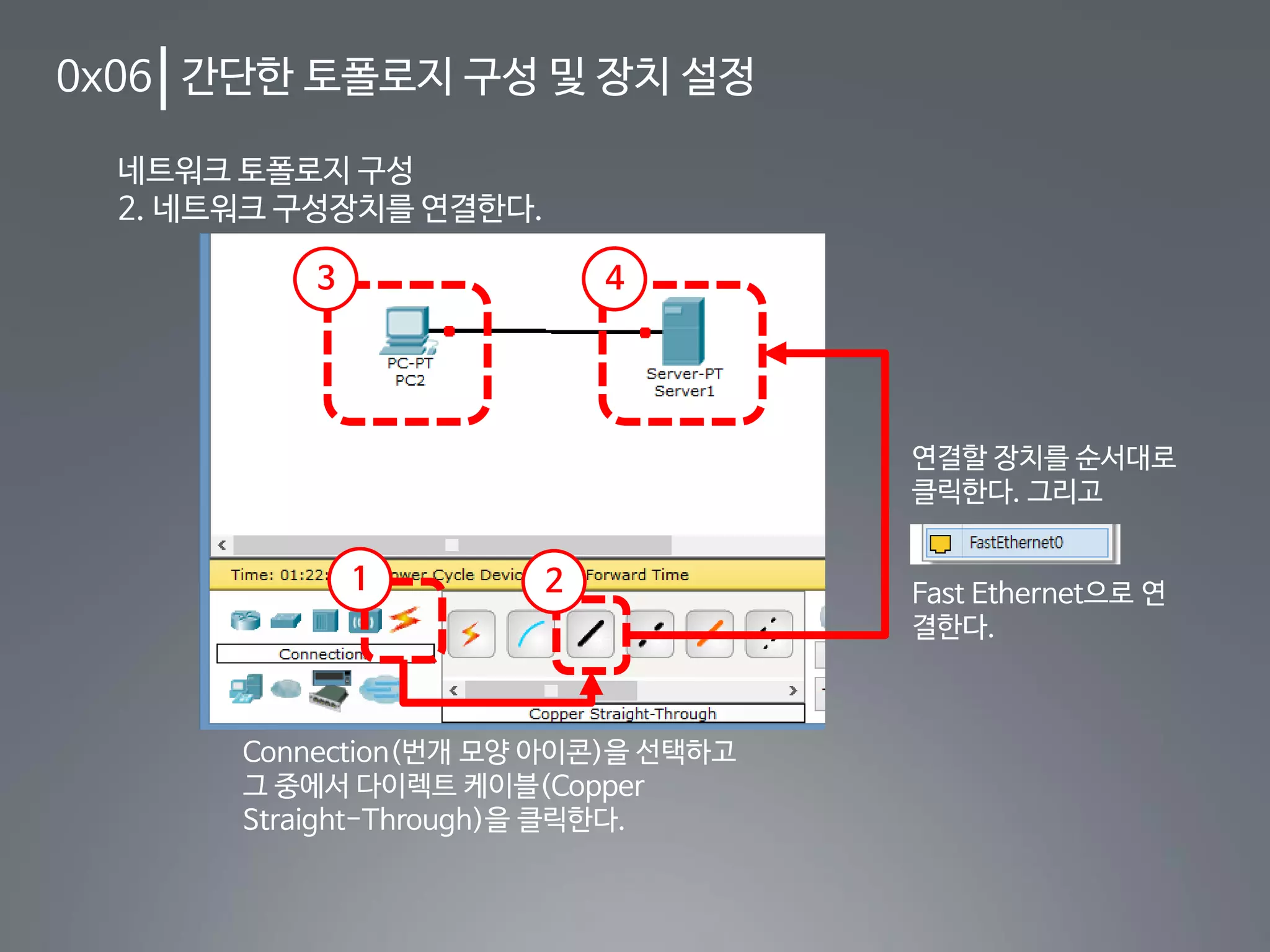

2. 네트워크 구성장치를 연결한다.
21
Connection(번개 모양 아이콘)을 선택하고
그 중에서 다이렉트 케이블(Copper
Straight-Through)을 클릭한다.
3 4
연결할 장치를 순서대로
클릭한다. 그리고
Fast Ethernet으로 연
결한다.

2. 네트워크 구성장치를 연결한다.
2
1
잘못된 연결 또는 장치를
지우고 싶으면 X표시가
된 아이콘을 클릭하고 지
우고자 하는 대상을 클릭
한다.
Copper Cross-Over
케이블로 다시 두 장치를
연결하면 연두색 불이 들
어오면서 제대로 연결이
되었음을 확인할 수 있다.
3 4

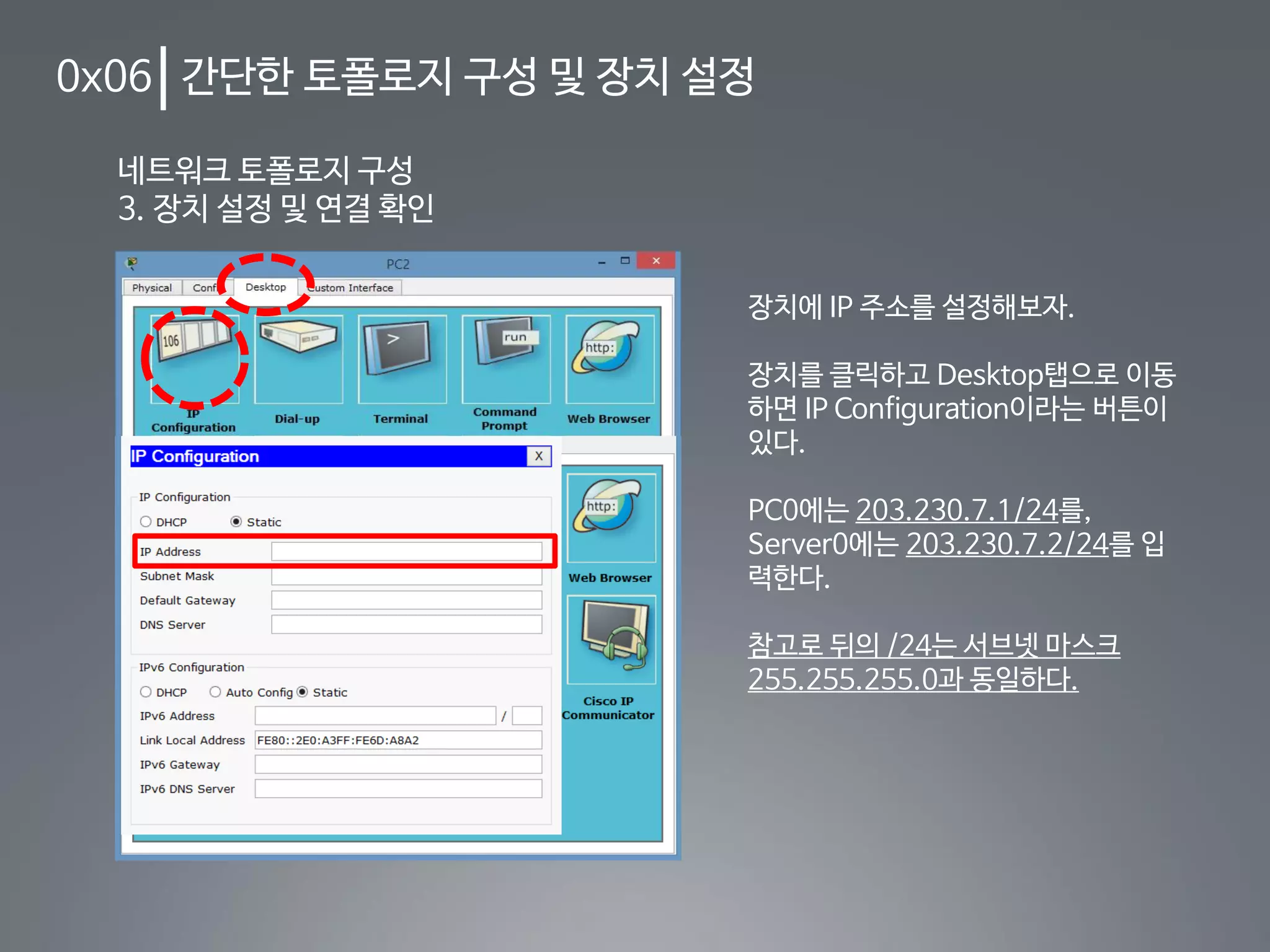

3. 장치 설정 및 연결 확인
장치에 IP 주소를 설정해보자.
장치를 클릭하고 Desktop탭으로 이동
하면 IP Configuration이라는 버튼이
있다.
PC0에는 203.230.7.1/24를,
Server0에는 203.230.7.2/24를 입
력한다.
참고로 뒤의 /24는 서브넷 마스크
255.255.255.0과 동일하다.

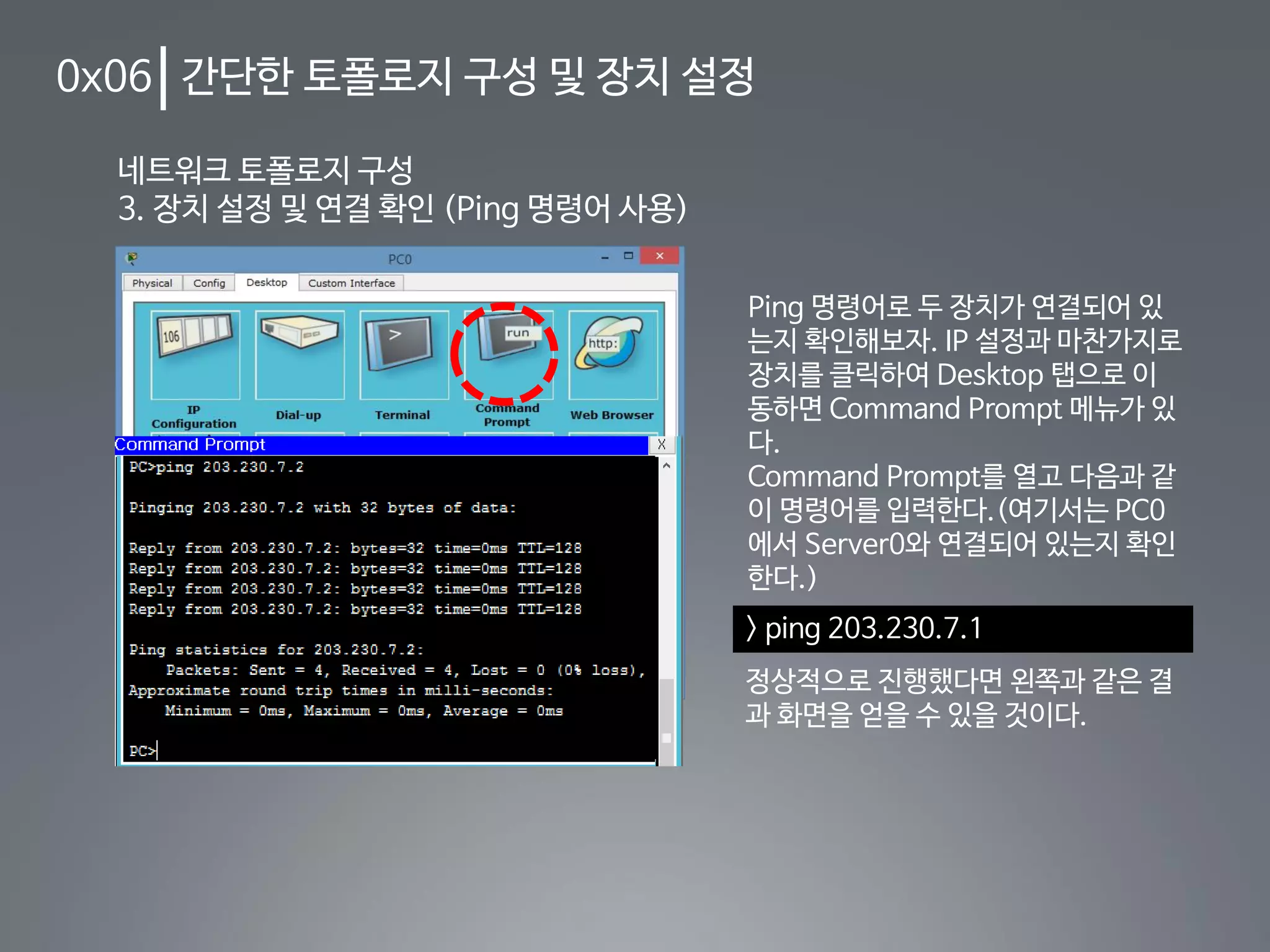

3. 장치 설정 및 연결 확인 (Ping 명령어 사용)
Ping 명령어로 두 장치가 연결되어 있
는지 확인해보자. IP 설정과 마찬가지로
장치를 클릭하여 Desktop 탭으로 이
동하면 Command Prompt 메뉴가 있
다.
Command Prompt를 열고 다음과 같
이 명령어를 입력한다.(여기서는 PC0
에서 Server0와 연결되어 있는지 확인
한다.)
> ping 203.230.7.1
정상적으로 진행했다면 왼쪽과 같은 결
과 화면을 얻을 수 있을 것이다.

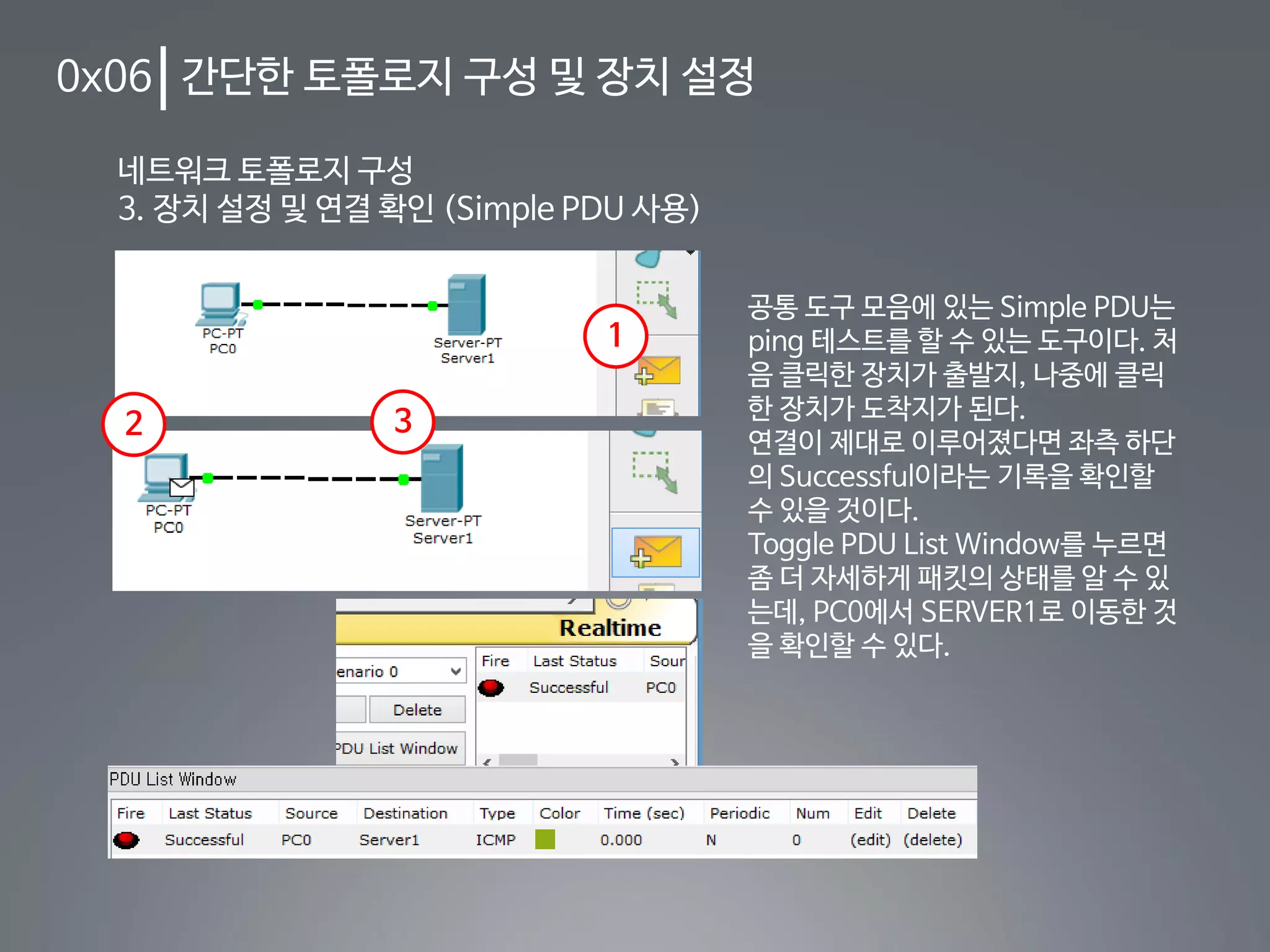

3. 장치 설정 및 연결 확인 (Simple PDU 사용)
공통 도구 모음에 있는 Simple PDU는
ping 테스트를 할 수 있는 도구이다. 처
음 클릭한 장치가 출발지, 나중에 클릭
한 장치가 도착지가 된다.
연결이 제대로 이루어졌다면 좌측 하단
의 Successful이라는 기록을 확인할
수 있을 것이다.
Toggle PDU List Window를 누르면
좀 더 자세하게 패킷의 상태를 알 수 있
는데, PC0에서 SERVER1로 이동한 것
을 확인할 수 있다.
1
2 3

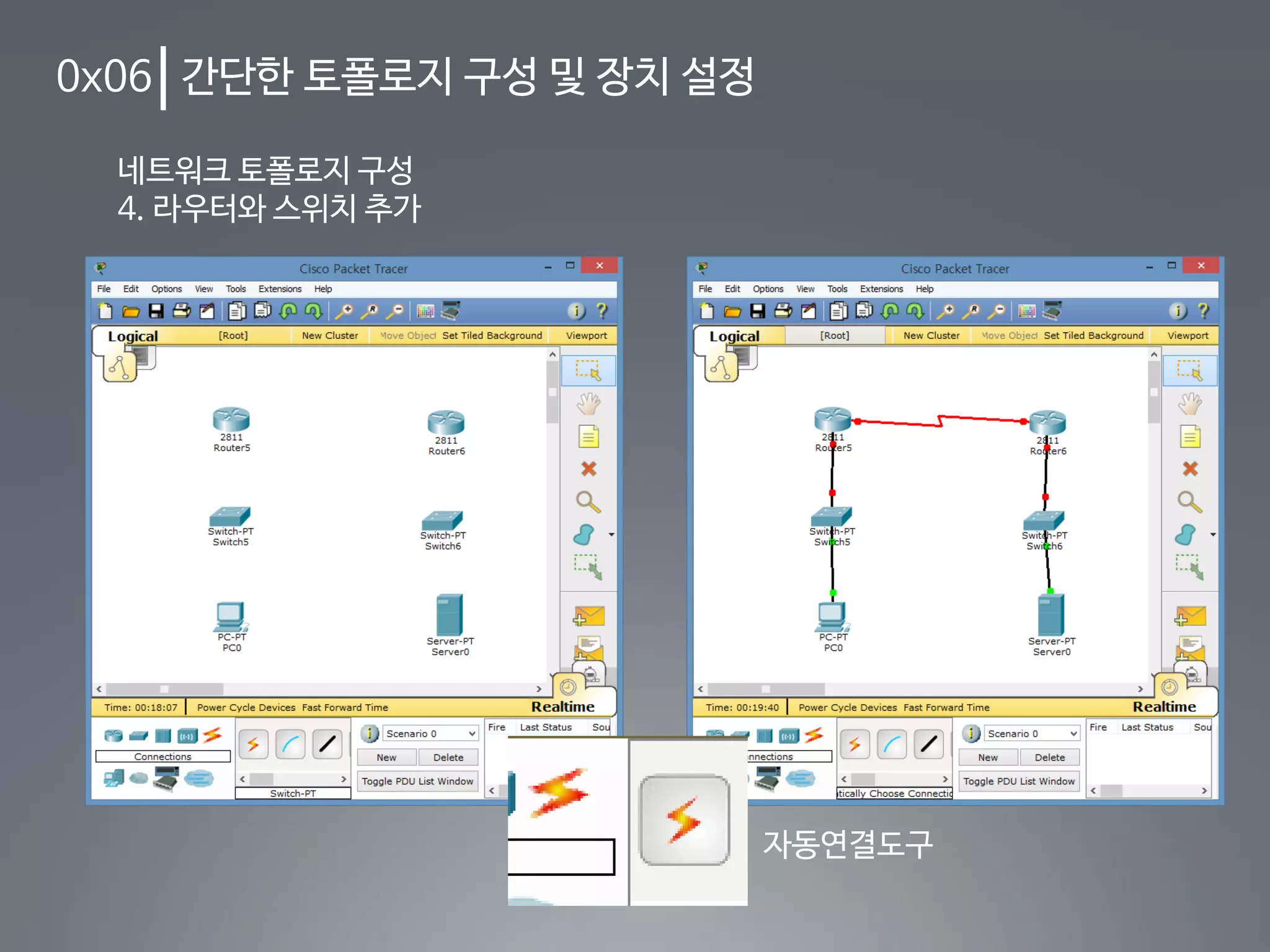

4. 라우터와 스위치 추가
자동연결도구

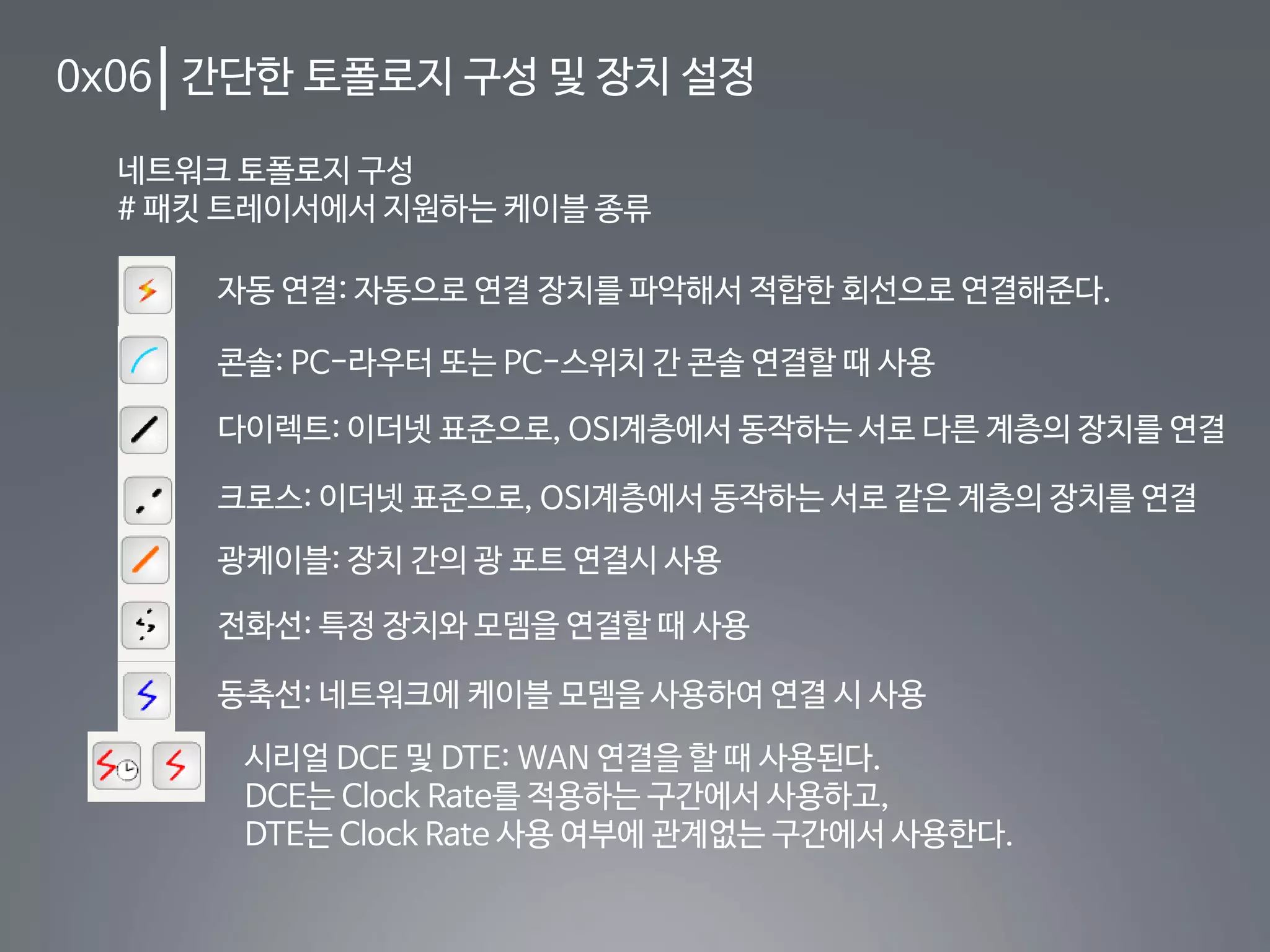

# 패킷 트레이서에서 지원하는 케이블 종류
콘솔: PC-라우터 또는 PC-스위치 간 콘솔 연결할 때 사용
다이렉트: 이더넷 표준으로, OSI계층에서 동작하는 서로 다른 계층의 장치를 연결
크로스: 이더넷 표준으로, OSI계층에서 동작하는 서로 같은 계층의 장치를 연결
광케이블: 장치 간의 광 포트 연결시 사용
전화선: 특정 장치와 모뎀을 연결할 때 사용
동축선: 네트워크에 케이블 모뎀을 사용하여 연결 시 사용
시리얼 DCE 및 DTE: WAN 연결을 할 때 사용된다.
DCE는 Clock Rate를 적용하는 구간에서 사용하고,
DTE는 Clock Rate 사용 여부에 관계없는 구간에서 사용한다.
자동 연결: 자동으로 연결 장치를 파악해서 적합한 회선으로 연결해준다.

0x07. 패킷 트레이서의 여러 기능

0x07 패킷 트레이서의 여러 기능

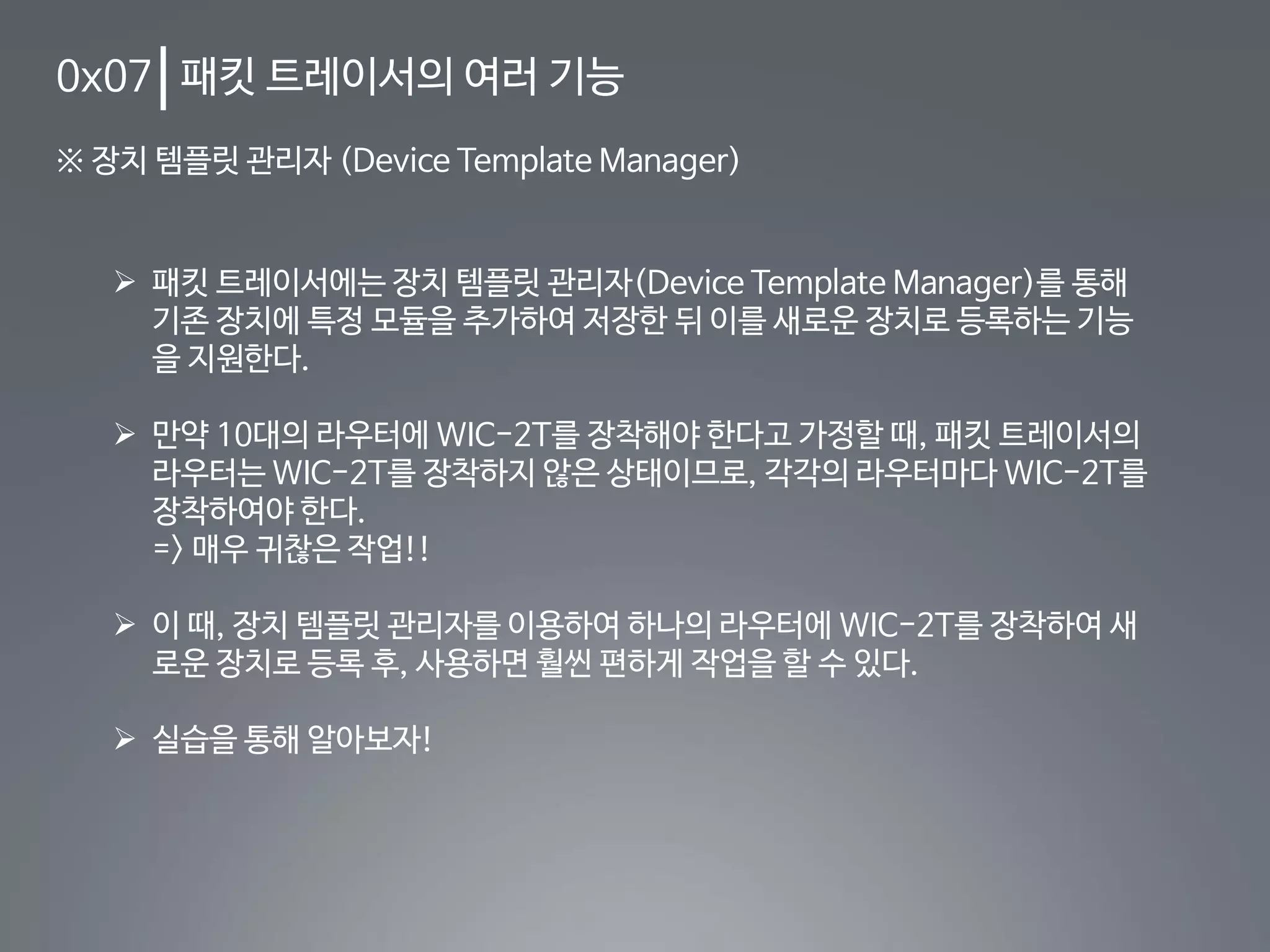

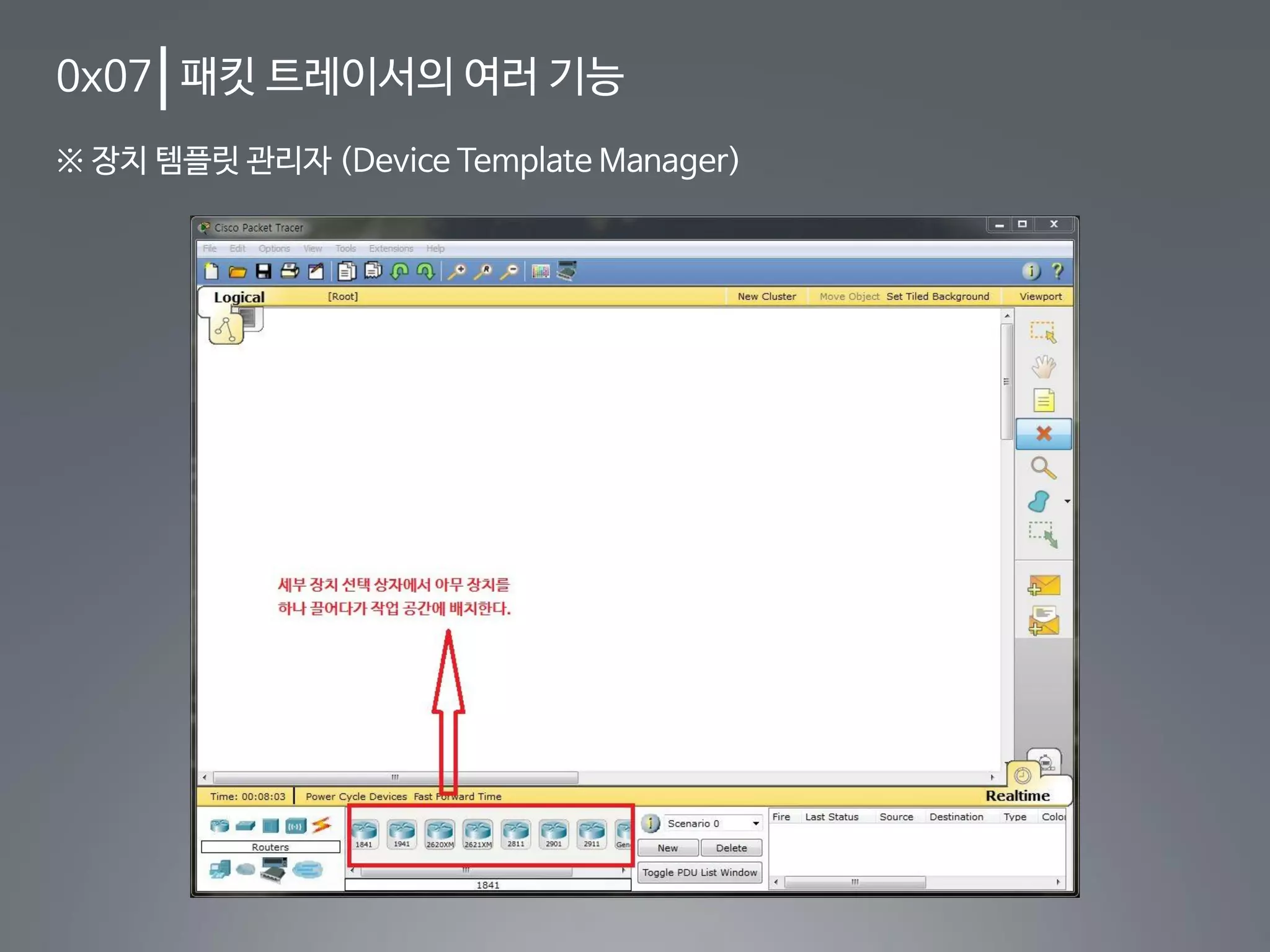

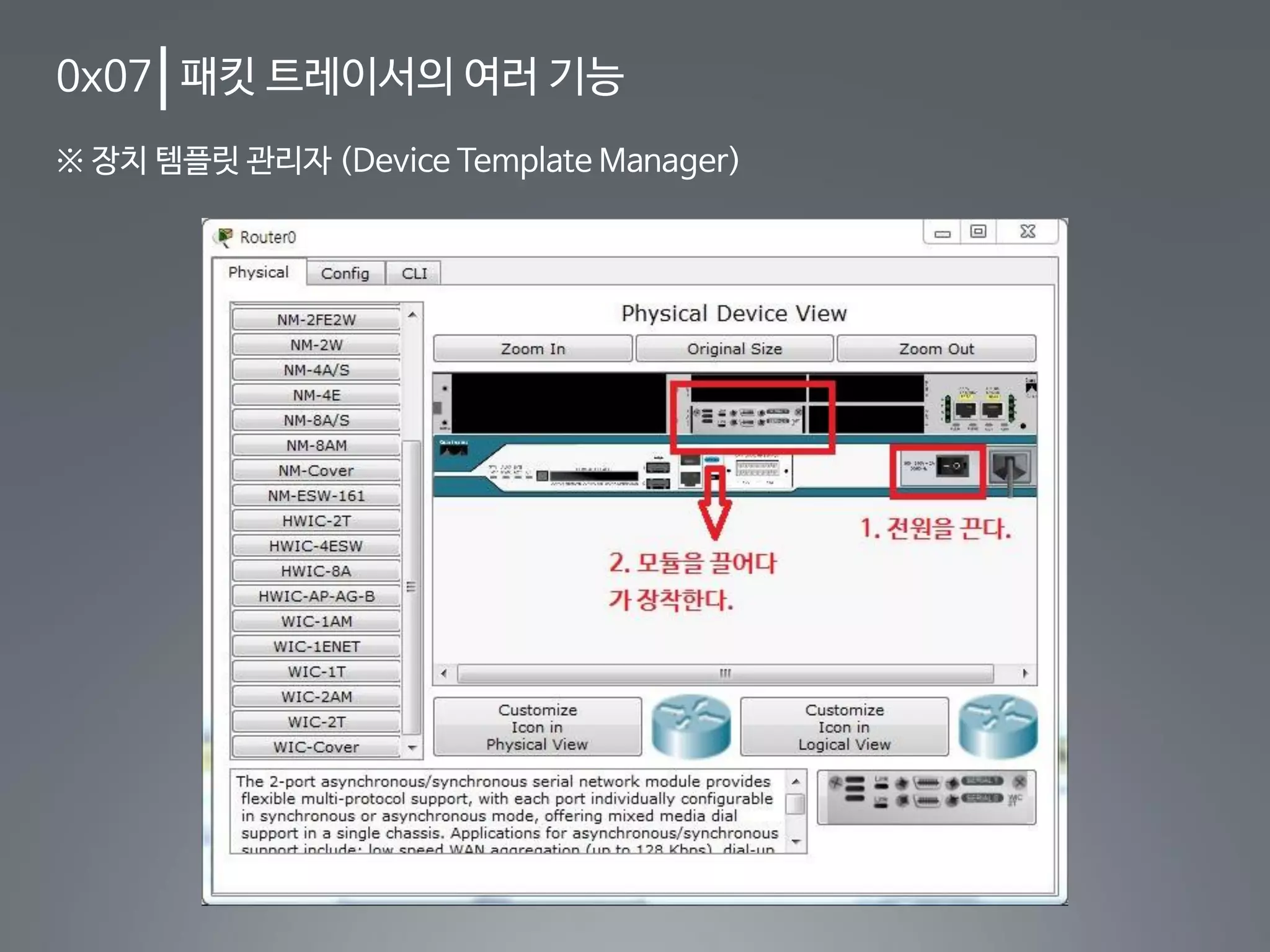

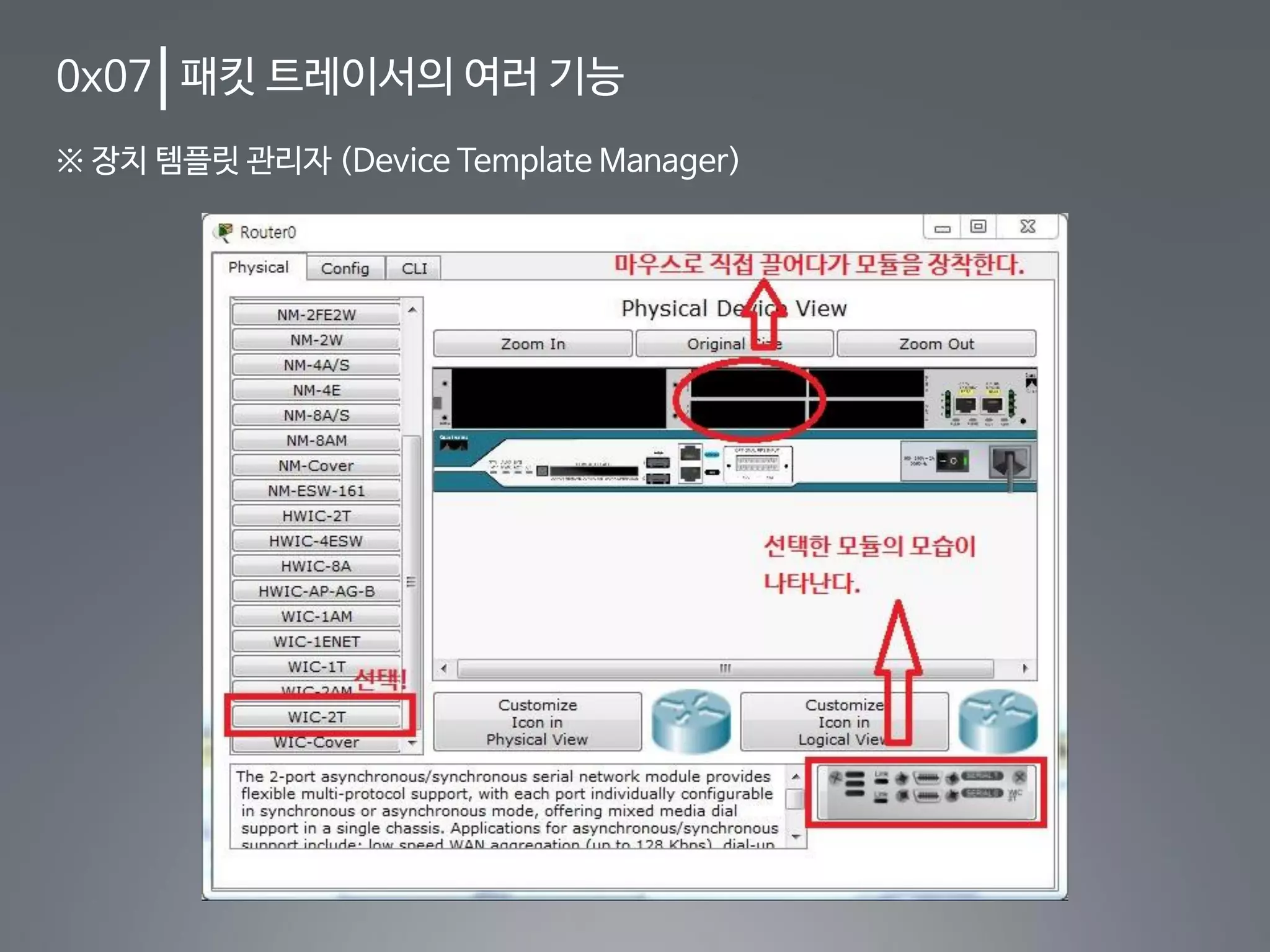

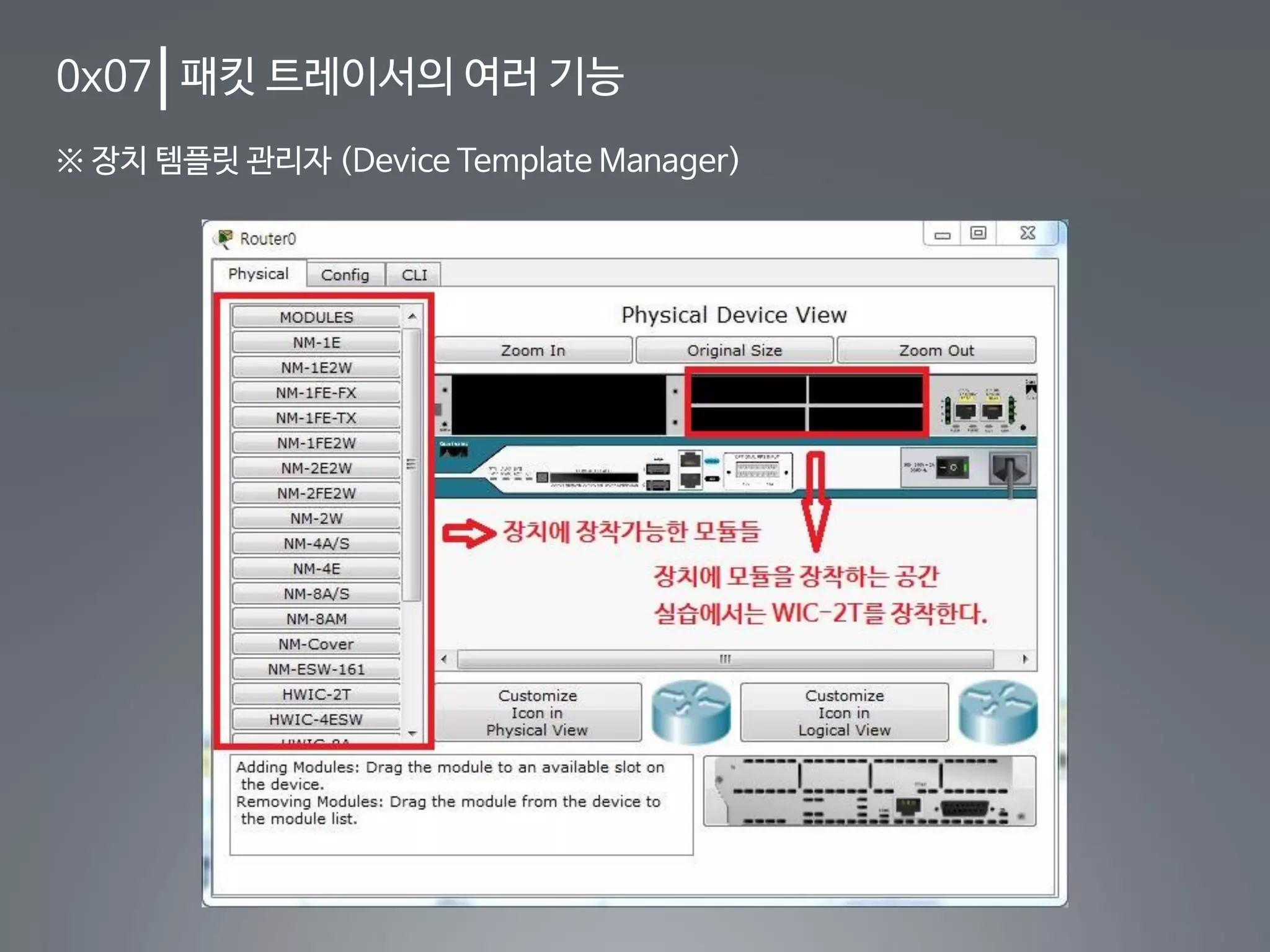

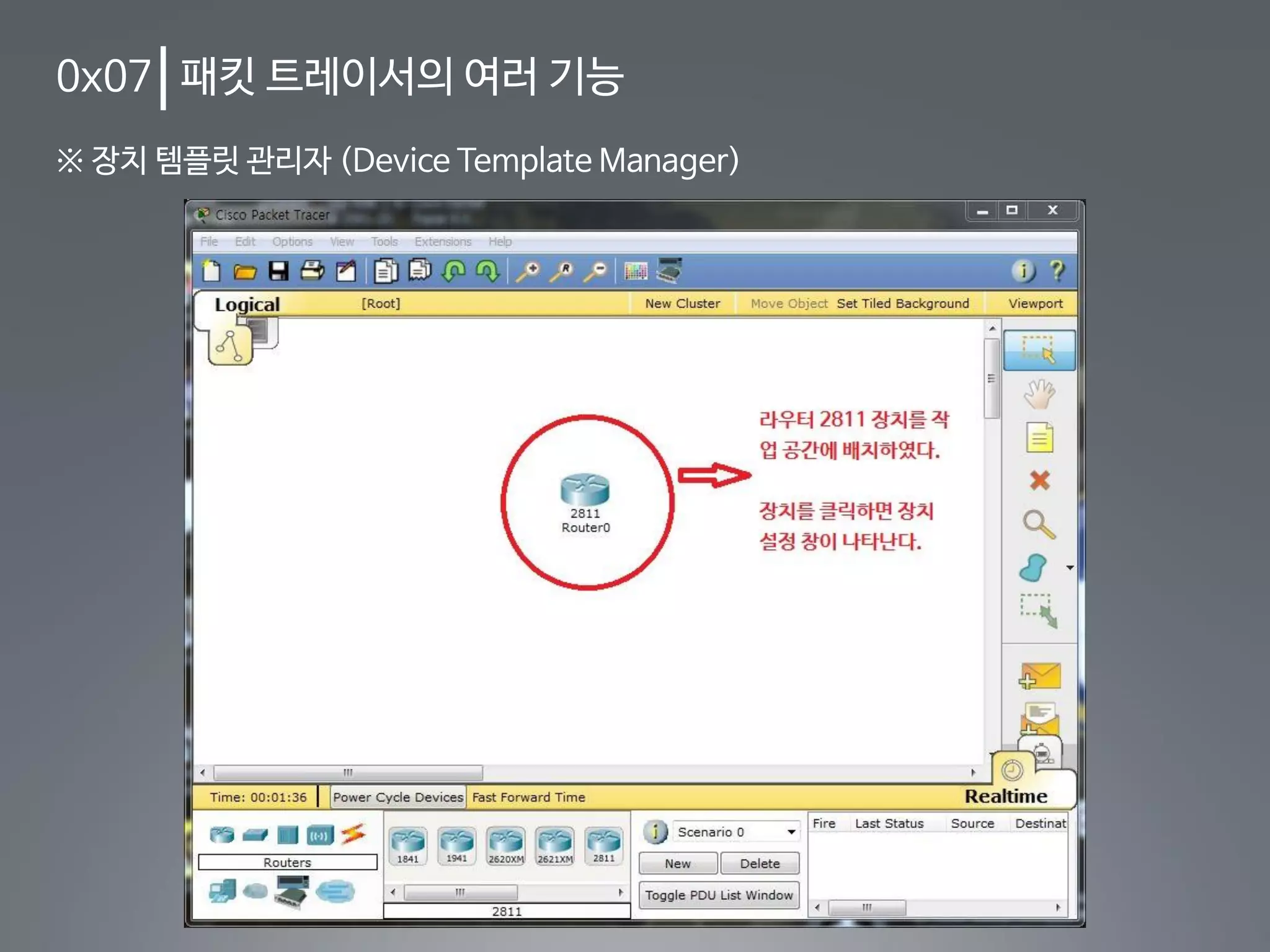

※ 장치 템플릿 관리자 (Device Template Manager)
 패킷 트레이서에는 장치 템플릿 관리자(Device Template Manager)를 통해
기존 장치에 특정 모듈을 추가하여 저장한 뒤 이를 새로운 장치로 등록하는 기능
을 지원한다.
 만약 10대의 라우터에 WIC-2T를 장착해야 한다고 가정할 때, 패킷 트레이서의
라우터는 WIC-2T를 장착하지 않은 상태이므로, 각각의 라우터마다 WIC-2T를
장착하여야 한다.
=> 매우 귀찮은 작업!!

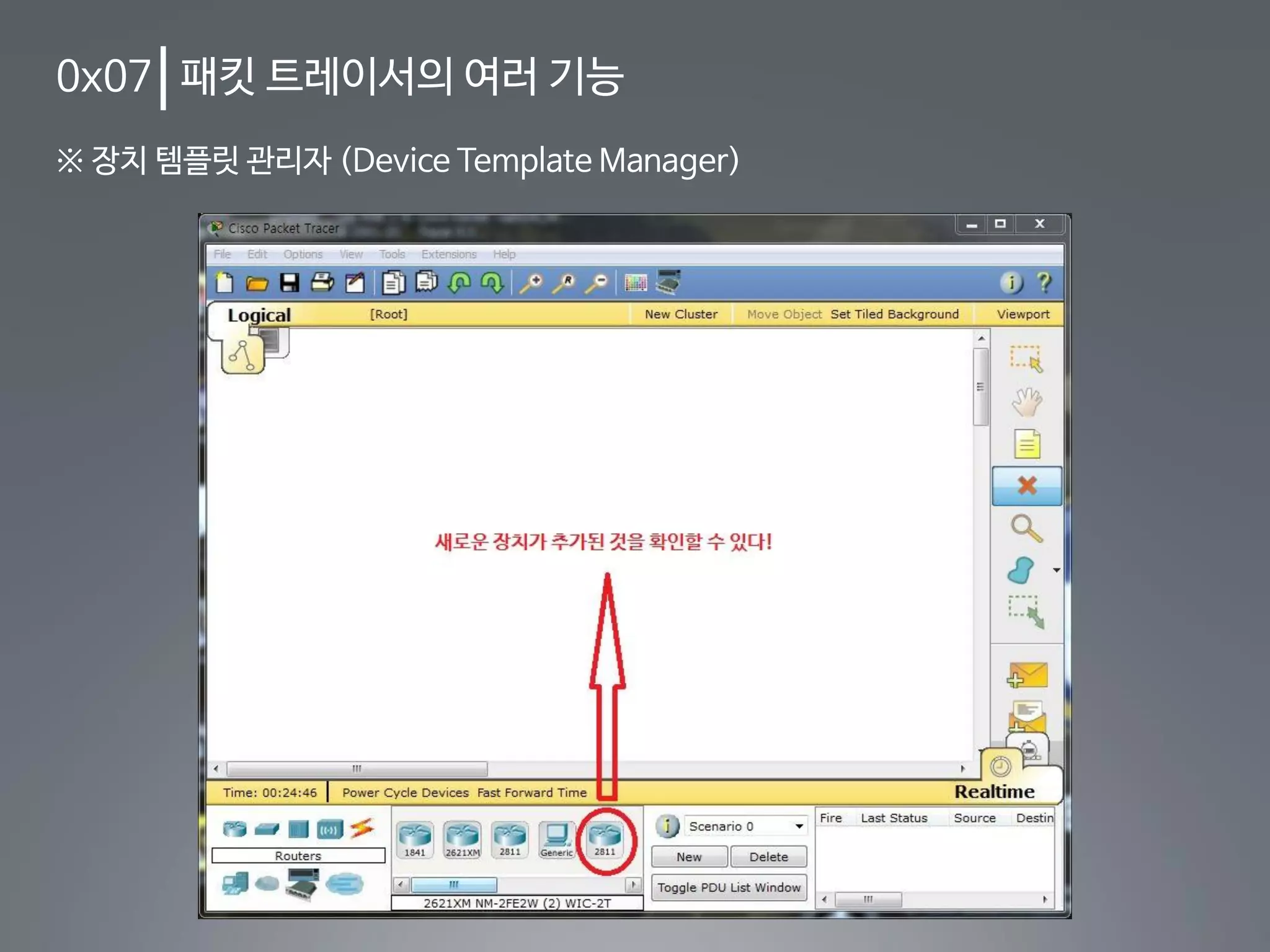

 이 때, 장치 템플릿 관리자를 이용하여 하나의 라우터에 WIC-2T를 장착하여 새
로운 장치로 등록 후, 사용하면 훨씬 편하게 작업을 할 수 있다.
 실습을 통해 알아보자!

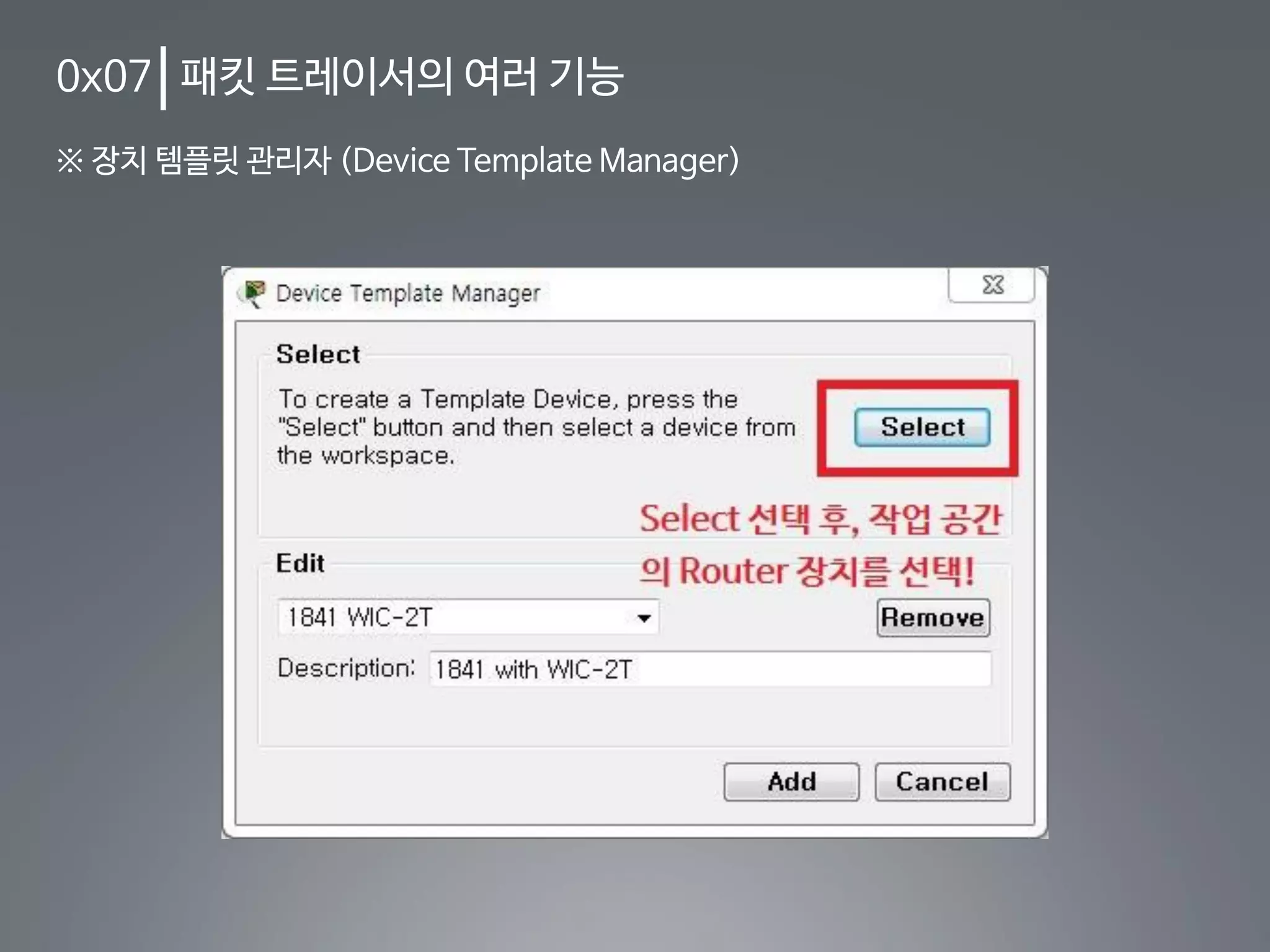

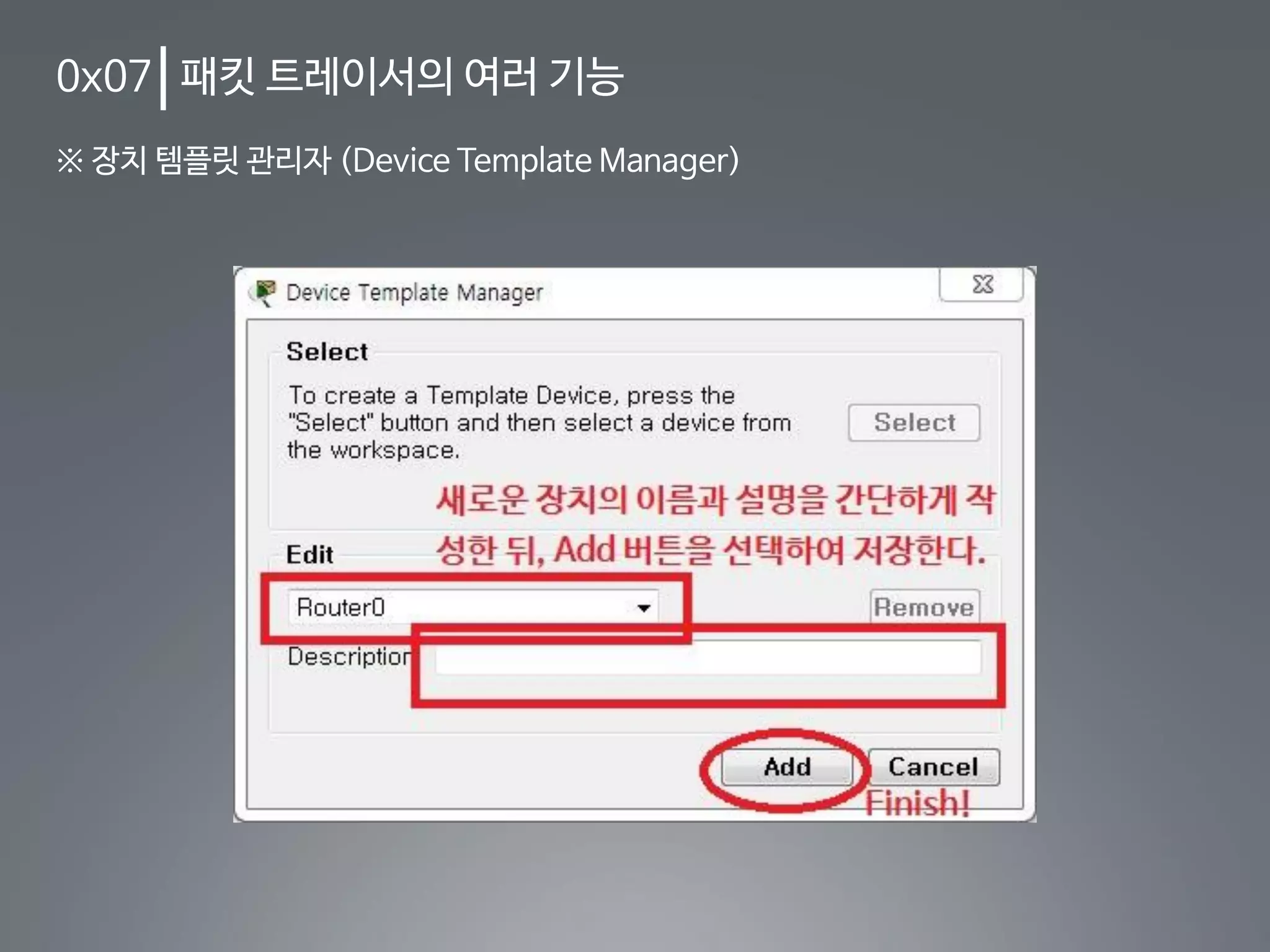

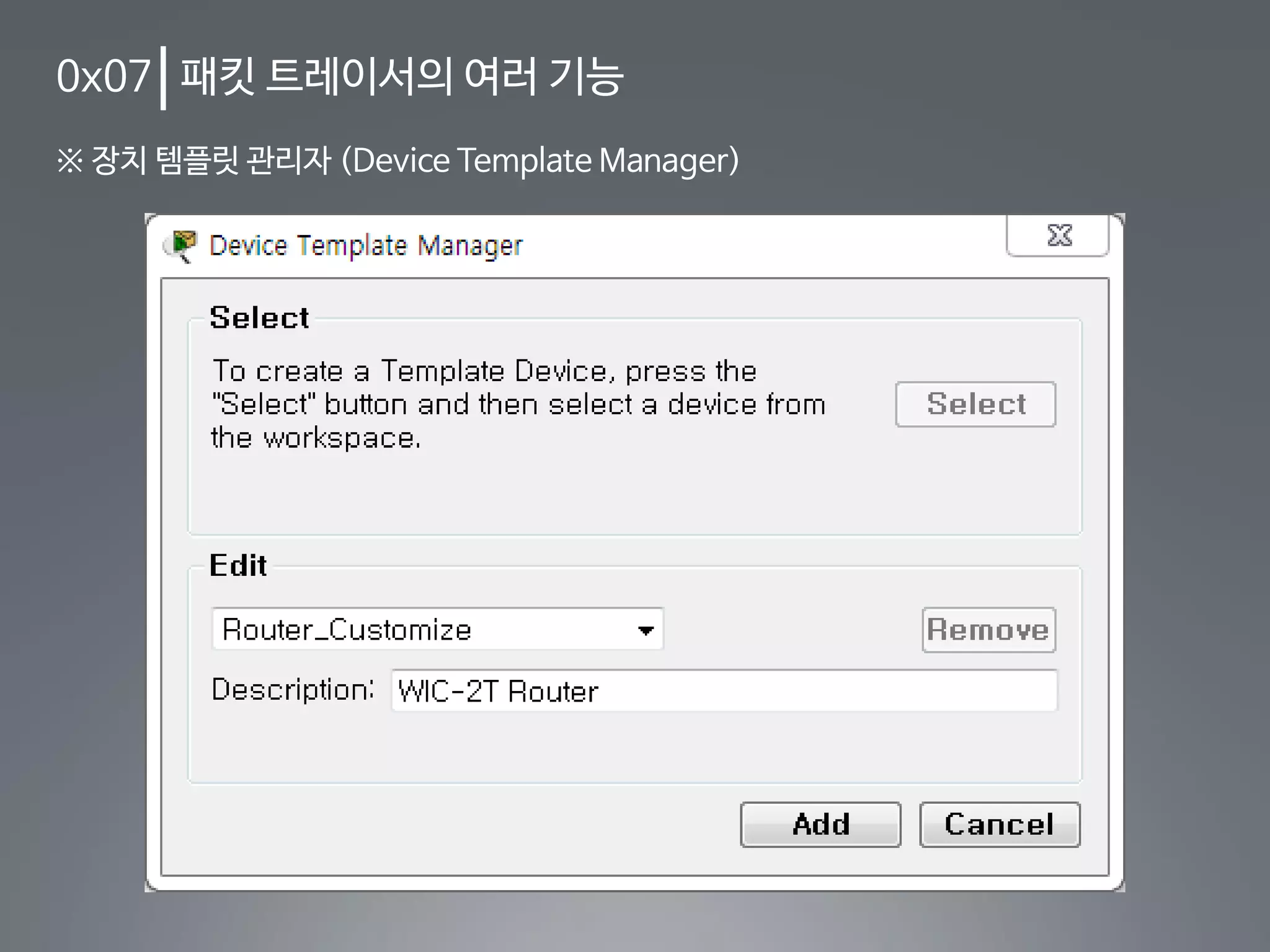

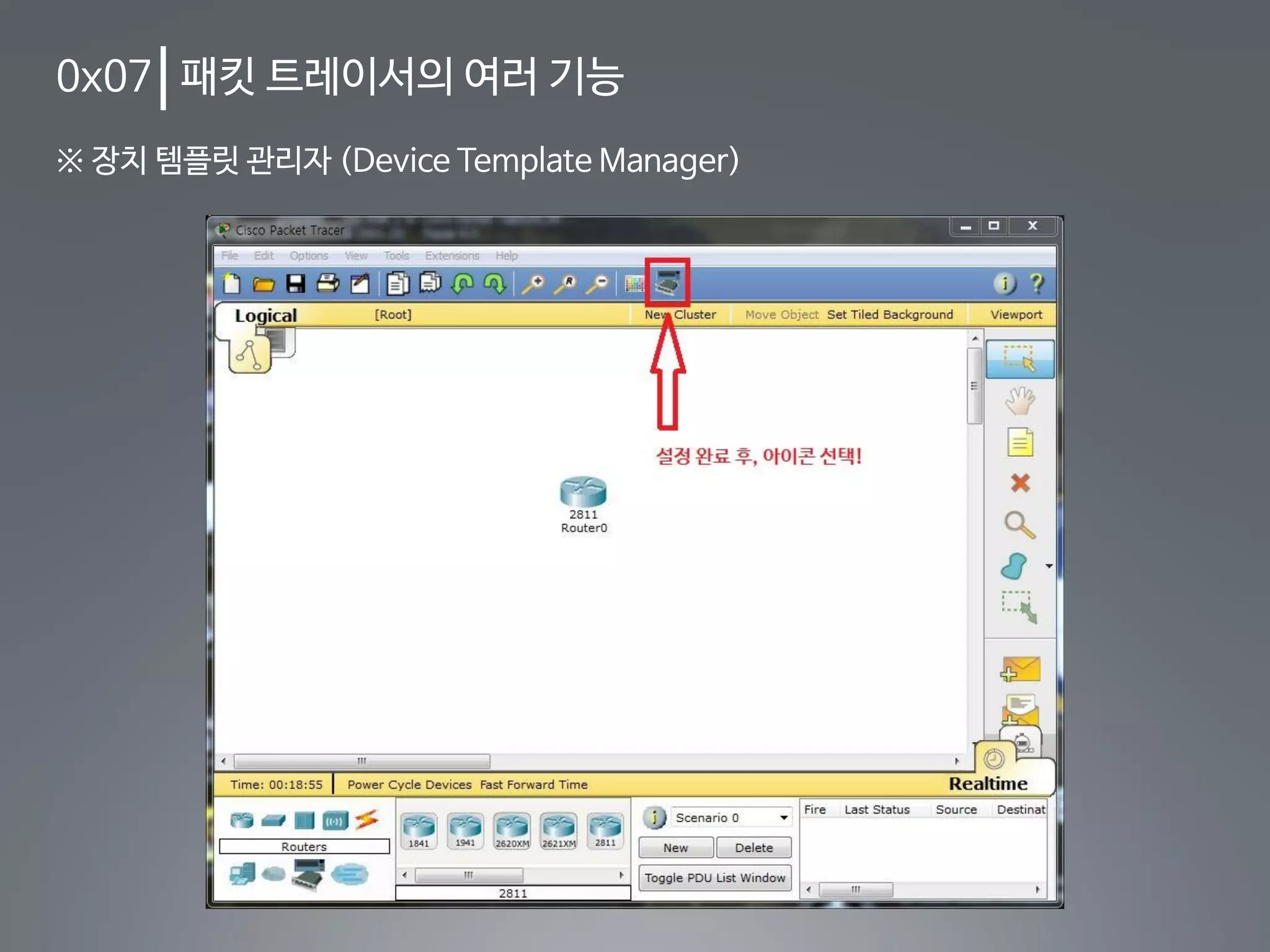

※ 장치 템플릿 관리자 (Device Template Manager)

※ Complex PDU 생성하기
단순한 Ping 테스트보다 더 상세한 통신 테스트를 하기 위해서는
Complex PDU를 이용한다.
Complex PDU를 생성하기 위해서는 공통 도구 막대의 제일 아래
에 있는 Add Complex PDU 아이콘을 클릭하고, 네트워크 토폴로
지 상에서 Complex PDU를 보내고자 하는 장치를 선택하면 된다.

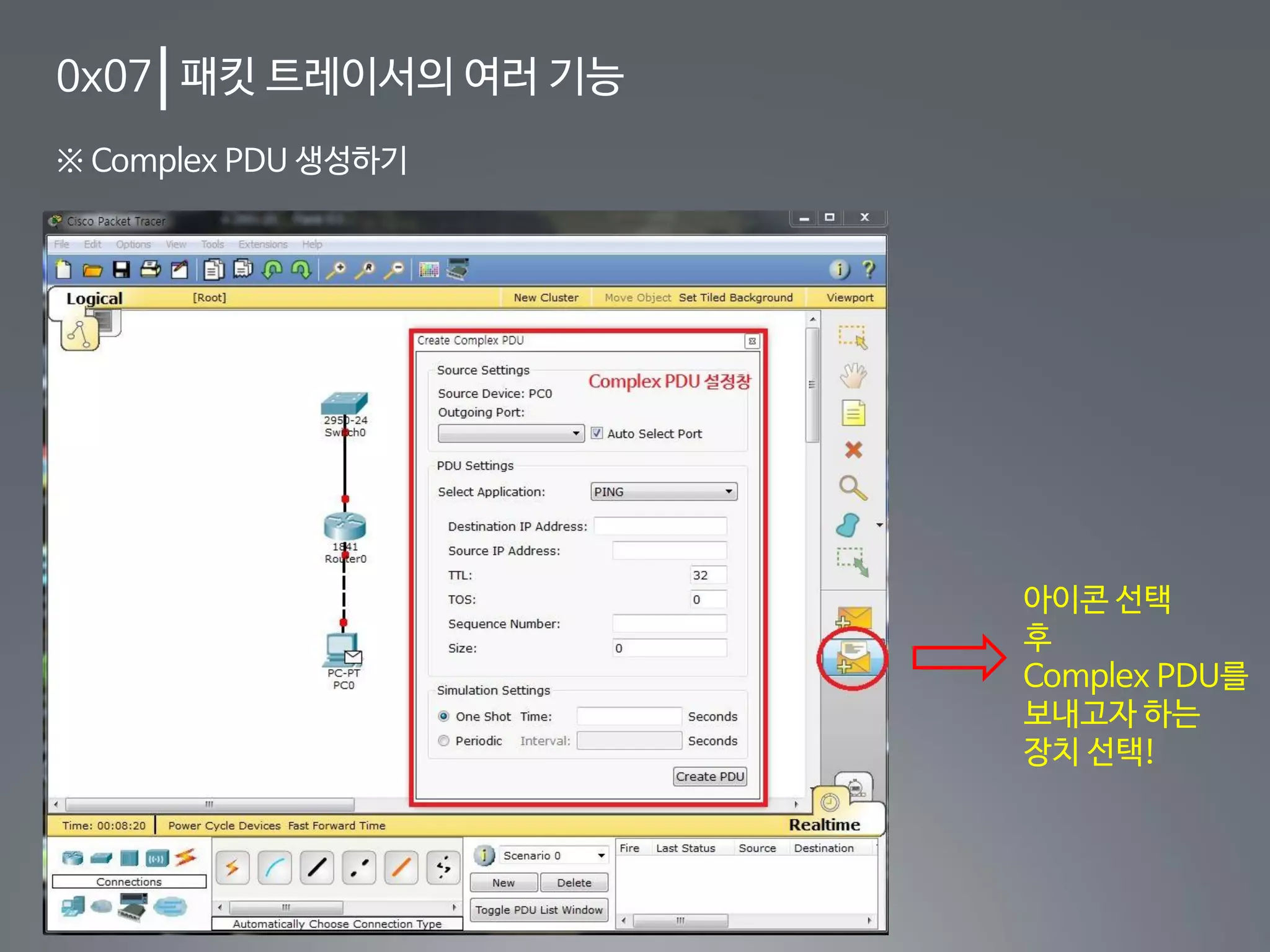

※ Complex PDU 생성하기
아이콘 선택
후
Complex PDU를
보내고자 하는
장치 선택!

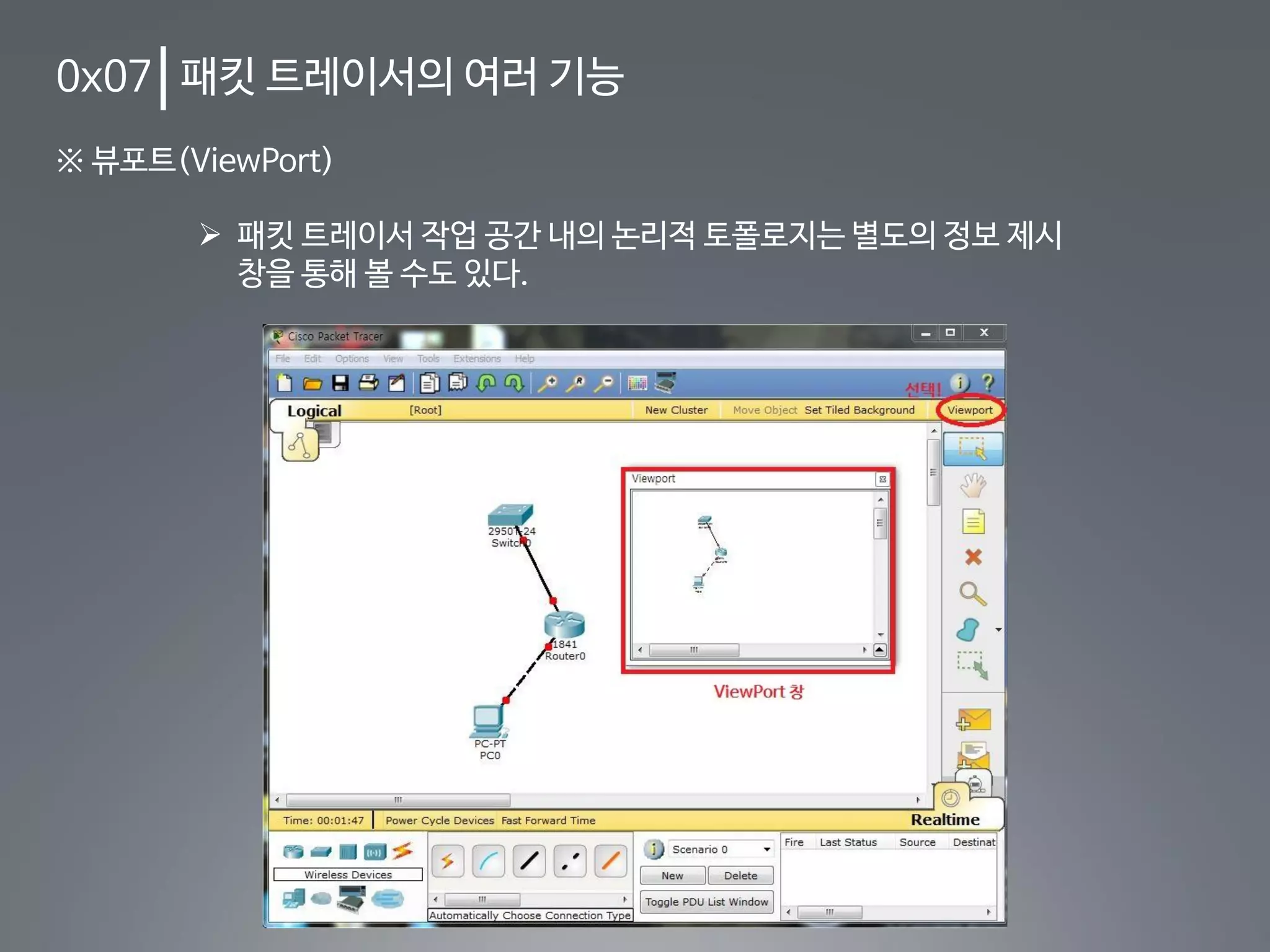

※ 뷰포트(ViewPort)
 패킷 트레이서 작업 공간 내의 논리적 토폴로지는 별도의 정보 제시
창을 통해 볼 수도 있다.
