DHCP Snooping

1. ㈜유미테크

2. Switch, Router, IP Router, Hub
2

3. Switch, Router, IP Router, Hub

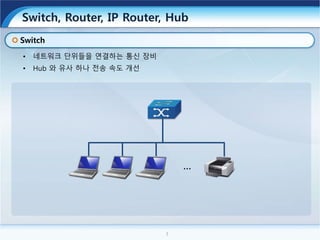

• 네트워크 단위들을 연결하는 통신 장비
• Hub 와 유사 하나 전송 속도 개선
3
Switch
…

4. 4
• 라우터는 인접한 라우터에서 전달받은 패킷의 수신처 주소를 조사하여 최적 경로를 선
택해 새롭게 패킷을 중계
Router
…
Switch, Router, IP Router, Hub

5. 5
Switch, Router, IP Router, Hub

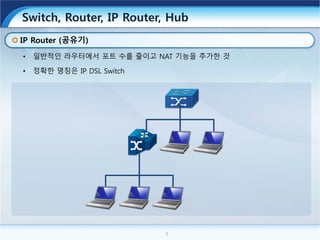

• 일반적인 라우터에서 포트 수를 줄이고 NAT 기능을 추가한 것
• 정확한 명칭은 IP DSL Switch
IP Router (공유기)

6. 6

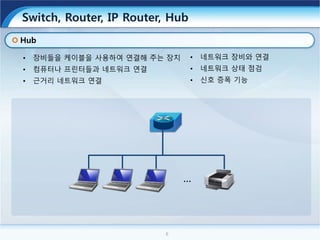

Hub
• 장비들을 케이블을 사용하여 연결해 주는 장치
• 컴퓨터나 프린터들과 네트워크 연결
• 근거리 네트워크 연결
• 네트워크 장비와 연결
• 네트워크 상태 점검
• 신호 증폭 기능
…
Switch, Router, IP Router, Hub

7. DHCP?
7

8. 8

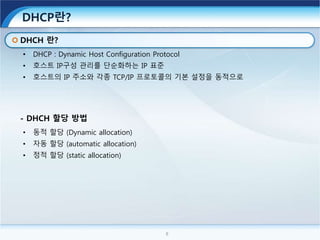

DHCP란?
• DHCP : Dynamic Host Configuration Protocol
• 호스트 IP구성 관리를 단순화하는 IP 표준
• 호스트의 IP 주소와 각종 TCP/IP 프로토콜의 기본 설정을 동적으로
DHCH 란?
• 동적 할당 (Dynamic allocation)
• 자동 할당 (automatic allocation)
• 정적 할당 (static allocation)
- DHCH 할당 방법

9. 9

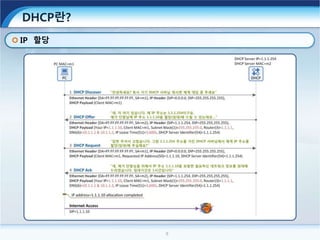

DHCP란?
IP 할당

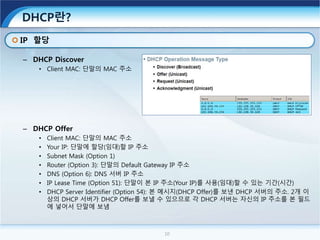

10. 10
DHCP란?
IP 할당
– DHCP Discover
• Client MAC: 단말의 MAC 주소
– DHCP Offer
• Client MAC: 단말의 MAC 주소
• Your IP: 단말에 할당(임대)할 IP 주소
• Subnet Mask (Option 1)
• Router (Option 3): 단말의 Default Gateway IP 주소
• DNS (Option 6): DNS 서버 IP 주소
• IP Lease Time (Option 51): 단말이 본 IP 주소(Your IP)를 사용(임대)할 수 있는 기간(시간)
• DHCP Server Identifier (Option 54): 본 메시지(DHCP Offer)를 보낸 DHCP 서버의 주소. 2개 이
상의 DHCP 서버가 DHCP Offer를 보낼 수 있으므로 각 DHCP 서버는 자신의 IP 주소를 본 필드
에 넣어서 단말에 보냄

11. – DHCP Request
• Client MAC: 단말의 MAC 주소
• Requested IP Address (Option 50): 난 이 IP 주소를 사용하겠다. (DHCP Offer의 Your IP 주소가
여기에 들어감)
• DHCP Server Identifier (Option 54): 2대 이상의 DHCP 서버가 DHCP Offer를 보낸 경우, 단말은
이 중에 마음에 드는 DHCP 서버 하나를 고르게 되고, 그 서버의 IP 주소가 여기에 들어감. 즉,
DHCP Server Identifier에 명시된 DHCP 서버에게 "DHCP Request" 메시지를 보내어 단말 IP 주
소를 포함한 네트워크 정보를 얻는 것임
– DHCP Offer
• Client MAC: 단말의 MAC 주소
• Your IP: 단말에 할당(임대)할 IP 주소
• Subnet Mask (Option 1)
• Router (Option 3): 단말의 Default Gateway IP 주소
• DNS (Option 6): DNS 서버 IP 주소
• IP Lease Time (Option 51): 단말이 본 IP 주소(Your IP)를 사용(임대)할 수 있는 기간(시간)
• DHCP Server Identifier (Option 54): 본 메시지(DHCP Offer)를 보낸 DHCP 서버의 주소. 2개 이
상의 DHCP 서버가 DHCP Offer를 보낼 수 있으므로 각 DHCP 서버는 자신의 IP 주소를 본 필드
에 넣어서 단말에 보냄
11
DHCP란?
IP 할당

12. 12
DHCP란?

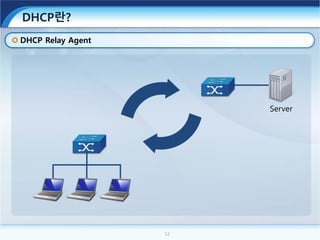

DHCP Relay Agent
Server

13. DHCP Snooping
13

14. • Snooping 공격을 방어 하기 위한 방법
• 스위치가 DHCP 메시지 내부까지 검사하는 것
• Option 82 패킷 활성화
14
DHCP Snooping
- 동작 방식
• 정상이라고 판단되는 포트를 Trust 활성화

15. 15
DHCP Snooping

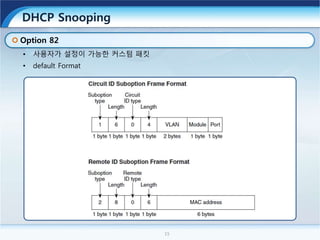

Option 82
• 사용자가 설정이 가능한 커스텀 패킷
• default Format

16. 16
DHCP Snooping

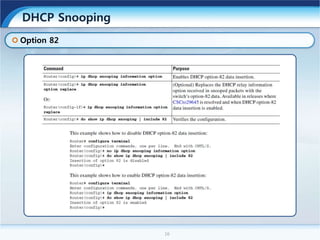

Option 82

17. 17
DHCP Snooping
