Oscilloscope

1. 1. ให้ใช้ความถี่(รหัสนักศึกษา 2 ตัวหลัง x 10) และ (รหัสนักศึกษา
2 ตัวหลัง x 10mV)
รูปสัญณาณจาก Oscilloscope Digital
รูปสัญณาณจาก Oscilloscope Analog

2. 2. เขียนวิธีใช้งาน Digital Scope เทียบกับ Analog Scope ทุกปุ่ม
ทุกฟังก์ชั่น ว่าทำางานอย่างไร แตกต่างกันอย่างไร
รูป Oscilloscope Digital
MENU ON / OFF - กดเพื่อสลับเมนูสุดท้ายของการแสดงเปิด / ปิด
- Menu Option buttons
(1-5)- กดปุ่มเพื่อเลือกตัวเลือกเมนู กดปุ่มเมนูตัวเลือกที่อยู่ติดกับการเลือก
ของคุณ - Print - กดเพื่อบันทึกรูปคลื่นกระแสที่แนบอุปกรณ์
หน่วยความจำา USB หรือพิมพ์ภาพ (ภาพหน้าจอ) ไปยัง เครื่องพิมพ์
ที่เชื่อมต่อ USB -คุณสามารถตั้งค่าการบันทึก / ตัวเลือกการพิมพ์ที่ใช้
บันทึก / เรียกคืน

3. CURSORS - กดเพื่อเปิดเคอร์เซอร์และแสดงเมนู Cursor คุณสามารถใช้
เมนู Cursor เพื่อตั้งโหมด Cursor (Auto, Off, Manual, Track) เมื่อ
เคอร์เซอร์อยู่บน (ปุ่มเคอร์เซอร์เป็นไฟ) หมุนปุ่มปรับไปที่ตำาแหน่ง
เคอร์เซอร์
ACQUIRE - กดเพื่อแสดงเมนูซื้อ คุณสามารถใช้เมนูได้รับการตั้งค่าโหมด
การสุ่มตัวอย่างการเข้าซื้อกิจการ (Sampling, Peak ตรวจสอบค่าเฉลี่ย)
SAVE/RECALL - กดเพื่อแสดงเมนูบันทึก / เรียกคืน คุณสามารถใช้
บันทึก / เรียกเมนูเพื่อบันทึกและเรียกคืนได้ถึง 20 การตั้งค่าสโคปหรือรูป
แบบคลื่นในหน่วยความจำาภายใน (ไม่เกิน 20 รูปคลื่น) หรือบนอุปกรณ์ที่ใช้
หน่วยความจำา USB (จำากัด ตามความจุของหน่วยความจำาของอุปกรณ์ US
B) นอกจากนี้คุณยังสามารถใช้เพื่อเรียกคืนการตั้งค่าจากโรงงานเริ่มต้นใน
การบันทึกข้อมูลรูปแบบของคลื่นเป็นแฟ้มที่คั่นด้วยจุลภาค (CSV.), และ
เพื่อบันทึกหรือพิมพ์ภาพรูปคลื่นแสดง
MEASURE - กดเพื่อแสดงเมนูของพารามิเตอร์ในการวัด ชนิดจอแสดงผล
จะต้องตั้งค่าโหมด YT สำาหรับข้อมูลเพิ่มเติมเกี่ยวกับพารามิเตอร์ในการวัด
DISPLAY - กดเพื่อเปิดเมนูที่แสดง คุณสามารถใช้เมนูการแสดงผลที่ตั้งค่า
ตารางและรูปแบบการแสดงผลสัญญาณและการติดตา
UTILITY - กดเพื่อเปิดเมนู Utility คุณสามารถใช้เมนู Utility ในการ
กำาหนดค่าคุณลักษณะ WaveAce เช่นเสียงภาษาเคาน์เตอร์ ฯลฯ นอกจากนี้
คุณยังสามารถดูสถานะของระบบและการปรับปรุงซอฟต์แวร์

4. HELP- จอแสดงผลแบบตามบริบทความช่วยเหลือออนไลน์ กดปุ่มช่วย
เหลือกว่าแผงควบคุมด้านหน้าและข้อมูลเกี่ยวกับปุ่มที่จะแสดง
DEFAULT SETUP- กดปุ่มเพื่อตั้งค่าการสโคปที่จะกำาหนดค่าเริ่มต้นจาก
โรงงาน
AUTO - กดเพื่อมีสโคปโดยอัตโนมัติระบุชนิดของสัญญาณและปรับการ
ควบคุมการผลิตจอแสดงผลที่ใช้งานได้จากสัญญาณอินพุท เมื่อคุณกด A
UTO ด้านหน้าปุ่มแผงเมนูตั้งค่าอัตโนมัติจะเปิดคุณสามารถใช้เมนูนเพื่อ
ี้
แสดงสัญญาณวงจรหลายสัญญาณเดียววงจร, ขอบขาขึน, ขอบตกหรือ
้
เรียกคืนการตั้งค่าก่อนหน้านี้
SINGLE - กดเพื่อรับสัญญาณเดียว เวลาที่คุณกดปุ่มเดียวในแต่ละสโคป
สัญญาณซื้ออีกเมื่อตรวจพบสโคปเรียกมันเสร็จสิ้นการเข้าซื้อกิจการและ
หยุด
RUN / STOP - กดเมื่อคุณต้องการที่จะได้รับสโคปรูปคลื่นอย่างต่อ
เนื่อง กด RUN / STOP อีกครั้งเพื่อหยุดการซื้อกิจการ.

5. Volts/Div knobs - หมุนเพื่อปรับโวลต์ / การตั้งค่าการหาร (กำาไรแนว
ตั้ง) ของช่องที่เกี่ยวข้อง (CH1-4) กดปุ่มเพื่อสลับระหว่างดี (ตัวแปร) และ
หยาบปรับ (คงที่).
Channel buttons- กดปุ่มช่อง (CH1-4) ในการเปิดช่องทางที่ ON หรือ
OFF และเปิดเมนูทางช่องสำาหรับช่องทางที่คุณสามารถใช้เมนูช่องที่จะตั้ง
ค่าช่อง เมื่อช่องทางคือ ON, ปุ่มช่องมีไฟ.
Vertical Position knobs - หมุนเพื่อปรับตำาแหน่งแนวตั้งของช่องทาง
ที่สอดคล้องกัน(CH1-4) กดเพื่อกำาหนดตำาแหน่งตามแนวตั้งให้เป็นศูนย์.
REF - กดเพื่อแสดงเมนูเวฟ Ref คุณสามารถใช้เมนูนเพื่อบันทึกและเรียก
ี้
คืนสองรูปคลื่นอ้างอิง (Refa และ REFB) ในหน่วยความจำาภายใน.
MATH - กดเพื่อแสดงเมนูทางคณิตศาสตร์ คุณสามารถใช้เมนู
คณิตศาสตร์ที่จะใช้ฟังก์ชั่น Oscilloscope ของคณิตศาสตร์.

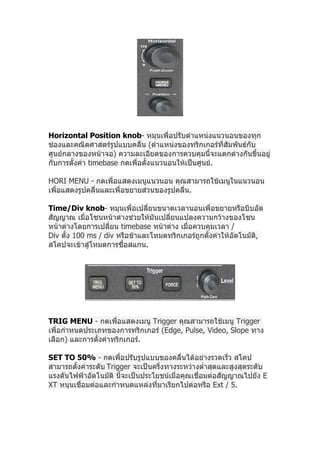

6. Horizontal Position knob- หมุนเพื่อปรับตำาแหน่งแนวนอนของทุก
ช่องและคณิตศาสตร์รูปแบบคลื่น (ตำาแหน่งของทริกเกอร์ที่สัมพันธ์กับ
ศูนย์กลางของหน้าจอ) ความละเอียดของการควบคุมนี้จะแตกต่างกันขึ้นอยู่
กับการตั้งค่า timebase กดเพื่อตั้งแนวนอนให้เป็นศูนย์.
HORI MENU - กดเพื่อแสดงเมนูแนวนอน คุณสามารถใช้เมนูในแนวนอน
เพื่อแสดงรูปคลื่นและเพื่อขยายส่วนของรูปคลื่น.
Time/Div knob- หมุนเพื่อเปลี่ยนขนาดเวลานอนเพื่อขยายหรือบีบอัด
สัญญาณ เมื่อโซนหน้าต่างช่วยให้มันเปลี่ยนแปลงความกว้างของโซน
หน้าต่างโดยการเปลี่ยน timebase หน้าต่าง เมื่อควบคุมเวลา /
Div ตั้ง 100 ms / div หรือช้าและโหมดทริกเกอร์ถูกตั้งค่าให้อัตโนมัติ,
สโคปจะเข้าสู่โหมดการซื้อสแกน.
TRIG MENU - กดเพื่อแสดงเมนู Trigger คุณสามารถใช้เมนู Trigger
เพื่อกำาหนดประเภทของการทริกเกอร์ (Edge, Pulse, Video, Slope ทาง
เลือก) และการตั้งค่าทริกเกอร์.
SET TO 50% - กดเพื่อปรับรูปแบบของคลื่นได้อย่างรวดเร็ว สโคป
สามารถตั้งค่าระดับ Trigger จะเป็นครึ่งทางระหว่างตำ่าสุดและสูงสุดระดับ
แรงดันไฟฟ้าอัตโนมัติ นี้จะเป็นประโยชน์เมื่อคุณเชื่อมต่อสัญญาณไปยัง E
XT หนุนเชื่อมต่อและกำาหนดแหล่งที่มาเรียกไปต่อหรือ Ext / 5.

7. FORCE - กดเพื่อการเข้าซื้อกิจการรูปแบบของคลื่นในปัจจุบันไม่ว่าจะเป็น
สโคปตรวจพบทริกเกอร์หรือไม่ นี้จะเป็นประโยชน์สำาหรับการเข้าซื้อกิจการ
ยาเดี่ยวและโหมดที่เรียกปกติ.
LEVEL - เปิดเพื่อเลือกระดับเกณฑ์เรียก กดระดับด้านหน้าแผงปุ่มเพื่อตั้ง
ค่าระดับการเรียกให้เป็นศูนย์.
รูป Oscilloscope Analog
