Opencalc

Používáme tabulkový editor
OpenOffice Calc - 1
© Ing. Libor Jakubčík, 2011

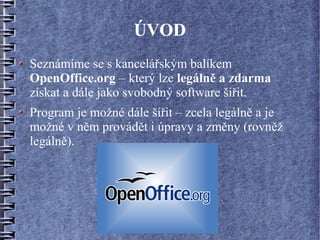

ÚVOD
Seznámíme se s kancelářským balíkem
OpenOffice.org – který lze legálně a zdarma
získat a dále jako svobodný software šířit.
Program je možné dále šířit – zcela legálně a je
možné v něm provádět i úpravy a změny (rovněž
legálně).

Proč používat kancelářský balík
OpenOffice.org?
Je zadarmo
Funguje na těchto operačních systémech:
MS Windows
Linux
Solaris
FreeBSD
Podporuje otevřený souborový formát
OpenDocument – standard ISO 26300.
Umí načítat formáty kancelářského balíku
MS Office.

KANCELÁŘSKÝ BALÍK

ZAČÍNÁME!

Začínáme základní prohlídkou
tabulkového editoru

MENU PANEL NÁSTROJŮ
STANDARDNÍ

Všechny zápisy do tabulkového editoru
provádíme v základním (defaultním nastavení).
Nastavení na začátku neměníme!

Základní pojmy

Základní jednotkou je BUŇKA

Adresa BUŇKY = SLOUPEC ŘÁDEK

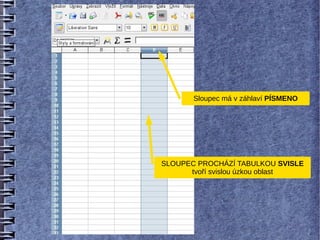

Sloupec má v záhlaví PÍSMENO

SLOUPEC PROCHÁZÍ TABULKOU SVISLE
tvoří svislou úzkou oblast

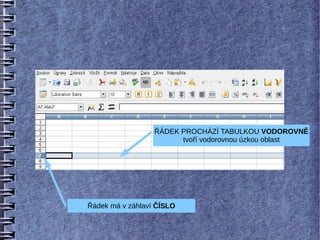

ŘÁDEK PROCHÁZÍ TABULKOU VODOROVNĚ
tvoří vodorovnou úzkou oblast

Řádek má v záhlaví ČÍSLO

OBLAST = sousední buňky bez mezer

Adresa OBLASTI
Levá horní buňka : Pravá dolní buňka

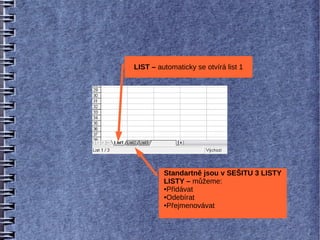

LIST – automaticky se otvírá list 1

Standartně jsou v SEŠITU 3 LISTY
LISTY – můžeme:
●Přidávat

●Odebírat

●Přejmenovávat

Všechno zmizelo?
NE!
Jen jsme se přepnuli na list 2

ÚPRAVA VELIKOSTI
NÁHLEDU
(PRAVÉ TLAČÍTKO MYŠI)
NEMÁ VLIV NA VELIKOST
TISKU!
NYNÍ 150%

Vyplňování sousedních buněk řadou

Do libovolné buňky napíšeme
libovolný den v týdnu.
Editor rozpozná člen řady a logicky
určí následující člen

1. Ukázat na buňku
(levé tlačítko myši)

2. Táhnout za pravý dolní roh buňky
(vedle oblasti se v rámečku ukazují
jednotlivé dny)

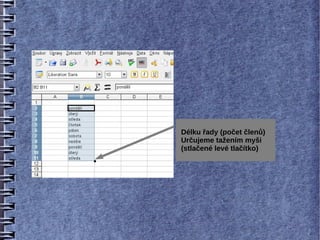

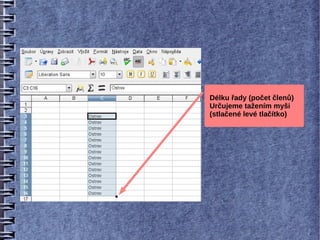

Délku řady (počet členů)
Určujeme tažením myši
(stlačené levé tlačítko)

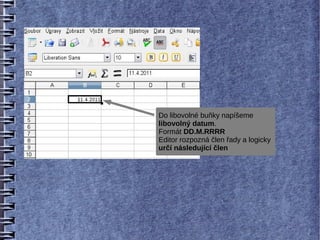

libovolný datum.
Formát DD.M.RRRR
Editor rozpozná člen řady a logicky
určí následující člen


(vedle oblasti se v rámečku ukazují
jednotlivé datumy)

Vyplňování sousedních buněk
stejným údajem

např. název města.


(vedle oblasti se v rámečku ukazuje
stejný název města)

POZOR!
ČÍSLO SE NECHOVÁ JAKO SLOVO

peněžní částku
(chceme ji opakovat v dalších buňkách -
všichni zaplatili stejně)

POZOR!


(ČÍSLO SE MĚNÍ!)

TO ALE NECHCEME!
CHCEME VYPLNĚNÍ STEJNOU ČÁSTKOU

POZOR!

1. Vyplnit stejnou hodnotou
DVĚ SOUSEDNÍ BUŇKY

2. Tyto buňky vybrat jako
OBLAST

3. Táhnout za pravý dolní roh
OBLASTI

POZOR!

Délku řady (počet členů)

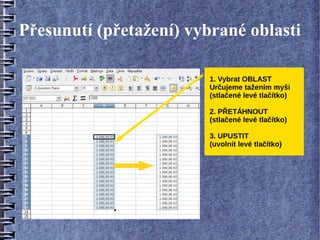

Přesunutí (přetažení) vybrané oblasti

1. Vybrat OBLAST

2. PŘETÁHNOUT

3. UPUSTIT
(uvolnit levé tlačítko)

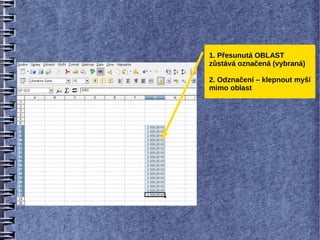

1. Přesunutá OBLAST
zůstává označená (vybraná)

2. Odznačení – klepnout myší
mimo oblast

Uložení a export souboru

Napíšeme krátký
seznam náhodných jmen
(nebo jmen spolužáků, sousedů...)

Uložení do .odf (.ods)

1. Menu Soubor

2. Uložit

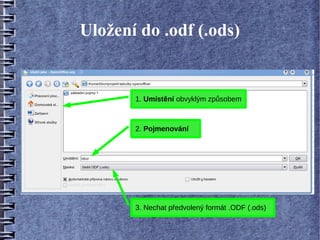

Uložení do .odf (.ods)

1. Umístění obvyklým způsobem

2. Pojmenování

3. Nechat předvolený formát .ODF (.ods)

Uložení do .xls (EXCEL)


2. Pojmenování

3. Otevřít rozbalovací menu

Uložení do .xls (EXCEL)

3. Otevřít rozbalovací menu

4. Zvolit formát .xls

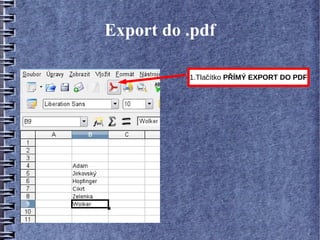

Export do .pdf

1.Tlačítko PŘÍMÝ EXPORT DO PDF

Export do .pdf


2. Pojmenování

3. Formát .pdf je PŘEDVOLEN!

Export do .pdf

4. Soubor ve formátu .pdf

5. Kliknutím zkusíme soubor
OTEVŘÍT

Export do .pdf

1.Otevření v prohlížeči
ADOBE ACROBAT READER

2..PDF JE NEEDITOVATELNÝ
FORMÁT

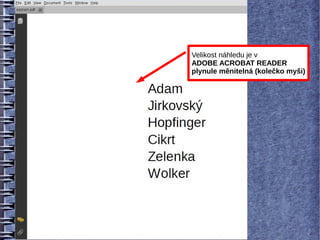

Velikost náhledu je v
ADOBE ACROBAT READER
plynule měnitelná (kolečko myši)

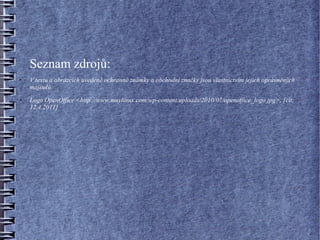

● Seznam zdrojů:
● V textu a obrázcích uvedené ochranné známky a obchodní značky jsou vlastnictvím jejich oprávněných majitelů .
● Logo OpenOffice <http://www.muylinux.com/wp-content/uploads/2010/07/openoffice_logo.jpg>, [cit: 12.4.2011]

OpenOffice Calc - 2

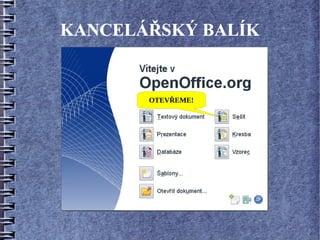

KANCELÁŘSKÝ BALÍK

OTEVŘEME!

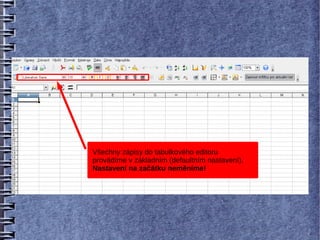

Všechny zápisy do tabulkového editoru
provádíme v základním (defaultním nastavení).
Nastavení na začátku neměníme!

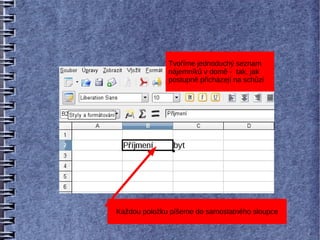

Tvoříme jednoduchý seznam
nájemníků v domě - tak, jak
postupně přicházejí na schůzi

Každou položku píšeme do samostatného sloupce

Všechny sloupce seznamu musí sousedit
(dotýkat se)

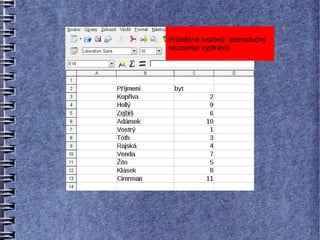

Průběžně tvořený jednoduchý
seznamje vyplněný

Vytvoříme kopii seznamu – na té budeme
provádět změny a porovnávat je
s originálem

Originál kopie
CTRL + C CTRL + V

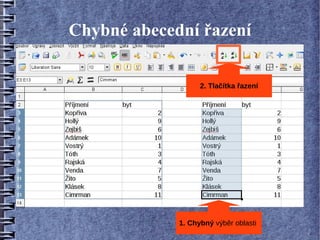

Chybné abecední řazení

2. Tlačítka řazení

1. Chybný výběr oblasti

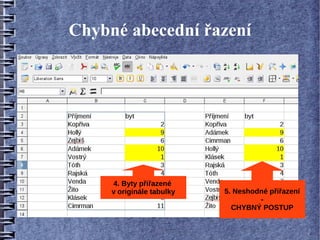

Chybné abecední řazení

4. Byty přiřazené
v originále tabulky 5. Neshodné přiřazení
-
CHYBNÝ POSTUP

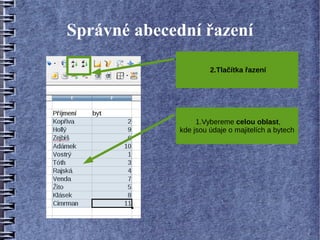

Správné abecední řazení

2.Tlačítka řazení

1.Vybereme celou oblast,
kde jsou údaje o majitelích a bytech

Správné abecední řazení

4. Byty přiřazené
5. SHODNÉ přiřazení
v originále tabulky
-
SPRÁVNÝ POSTUP

Řazení podle vybraného sloupce

1.Vybereme celou oblast,
kde jsou údaje o majitelích a bytech

2. Menu Data
>Řadit

3. Sloupec, podle
kterého třídíme

4. Nastavíme z menu


6.SHODNÉ přiřazení
-
5.Byty přiřazené SPRÁVNÝ POSTUP
v originále tabulky

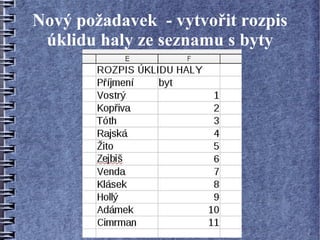

Nový požadavek - vytvořit rozpis
úklidu haly ze seznamu s byty

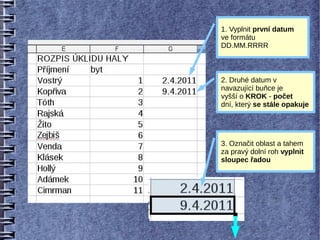

1. Vyplnit první datum
ve formátu
DD.MM.RRRR

2. Druhé datum v
navazující buňce je
vyšší o KROK - počet
dní, který se stále opakuje

3. Označit oblast a tahem
za pravý dolní roh vyplnit
sloupec řadou

4. Sloupec je vyplněn řadou
s KROKEM jeden týden

Rušení položky (řádku) v rozpisu

1. Ukázat na číslo řádku rušené
položky (vybere se celý řádek)

2 . Pravým tlačítkem myši vyvolat
MENU > Odstranit řádky - potvrdit

3. Po zrušení položky se narušil
KROK – nutné od místa změny
přepočítat

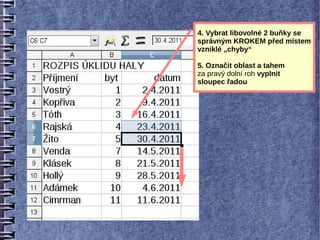

4. Vybrat libovolné 2 buňky se
správným KROKEM před místem
vzniklé „chyby“

5. Označit oblast a tahem
za pravý dolní roh vyplnit
sloupec řadou

Rušení sloupce v rozpisu

1. Ukázat na popisku sloupce
PÍSMENO
(vybere se celý sloupec)

2 . Pravým tlačítkem myši vyvolat
MENU > Odstranit sloupec - potvrdit

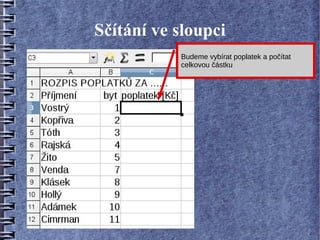

Sčítání ve sloupci
Budeme vybírat poplatek a počítat
celkovou částku

1. Buňku pro uvedení součtu uvádíme
přímo pod poslední buňku s vybíranou
částkou.
Buňku pro uvedení součtu můžeme
umístit na libovolné místo!

2. Stlačíme tlačítko Σ

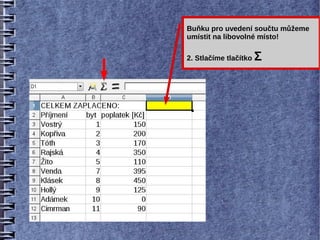

Buňku pro uvedení součtu můžeme
umístit na libovolné místo!

2. Stlačíme tlačítko Σ

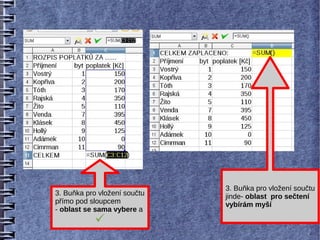

3. Buňka pro vložení součtu
3. Buňka pro vložení součtu jinde- oblast pro sečtení
přímo pod sloupcem vybírám myší
- oblast se sama vybere a
✓

3. Oblast pro sečtení
vybírám myší a
✓

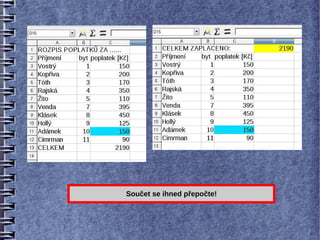

Měníme libovolnou číselnou položku v tabulce

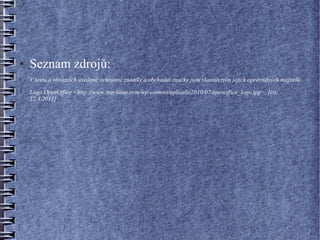

● Seznam zdrojů:
● V textu a obrázcích uvedené ochranné známky a obchodní značky jsou vlastnictvím jejich oprávněných majitelů.
● Logo OpenOffice <http://www.muylinux.com/wp-content/uploads/2010/07/openoffice_logo.jpg>, [cit:
12.4.2011]

OpenOffice Calc - 3

Připravujeme si žákovskou knížku
(tvoříme a upravujeme formulář)

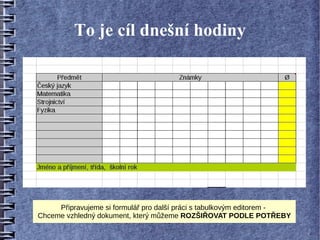

To je cíl dnešní hodiny

Připravujeme si formulář pro další práci s tabulkovým editorem -
Chceme vzhledný dokument, který můžeme ROZŠIŘOVAT PODLE POTŘEBY

Začínáme

1. Výběr oblasti

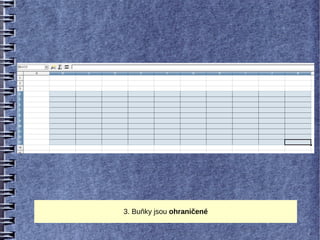

2. Výběr ohraničení jednotlivých buněk

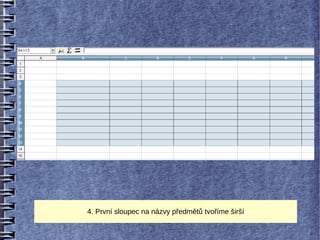

4. První sloupec na názvy předmětů tvoříme širší

5. Sloupce na zápis známek budeme zužovat - musíme je vybrat

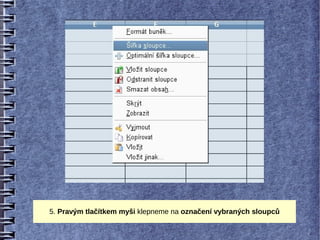

5. Pravým tlačítkem myši klepneme na označení vybraných sloupců

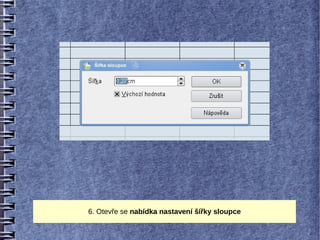

6. Otevře se nabídka nastavení šířky sloupce

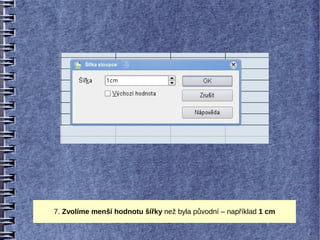

7. Zvolíme menší hodnotu šířky než byla původní – například 1 cm

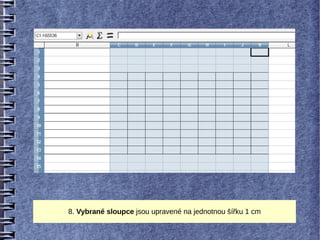

8. Vybrané sloupce jsou upravené na jednotnou šířku 1 cm

9. Sloučíme vybrané buňky – tedy s více buňkami se bude dále zacházet jako
s jedinou velkou buňkou

10. Slučování z menu Formát > Sloučit buňky

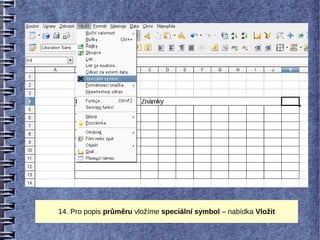

14. Pro popis průměru vložíme speciální symbol – nabídka Vložit

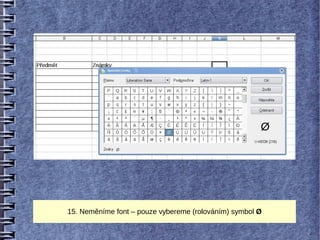

15. Neměníme font – pouze vybereme (rolováním) symbol Ø

16. Oblasti jsou popsané – výchozí zarovnání popisu je vlevo

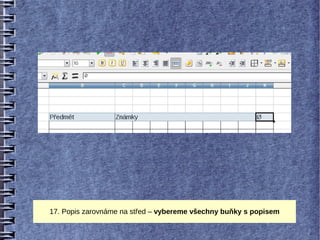

17. Popis zarovnáme na střed – vybereme všechny buňky s popisem

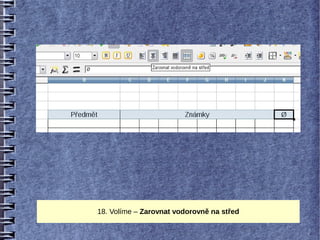

18. Volíme – Zarovnat vodorovně na střed

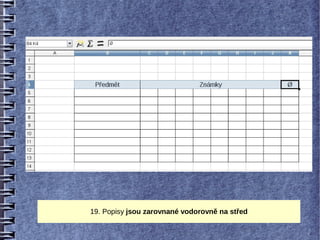

19. Popisy jsou zarovnané vodorovně na střed

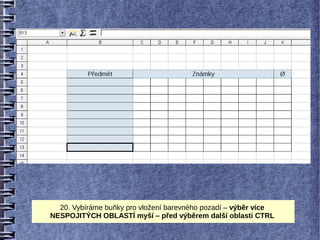

20. Vybíráme buňky pro vložení barevného pozadí – výběr více
NESPOJITÝCH OBLASTÍ myší – před výběrem další oblasti CTRL

21. Z panelu nástrojů volím POZADÍ

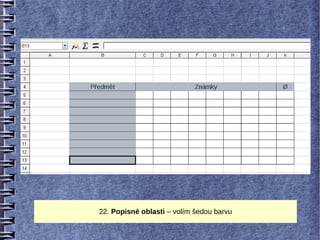

22. Popisné oblasti – volím šedou barvu

23. Výsledná oblast (Ø) – volím výraznou barvu (ŽLUTÁ, ORANŽOVÁ)

23. Buňky, do kterých budu zapisovat nechávám BÍLÉ (bez pozadí!)

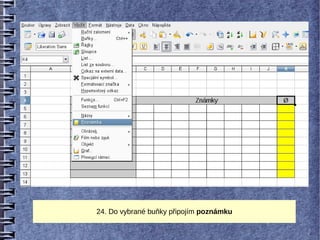

24. Do vybrané buňky připojím poznámku

25. Rámec poznámky v editačním režimu – můžeme zapisovat

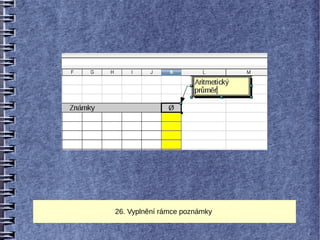

26. Vyplnění rámce poznámky

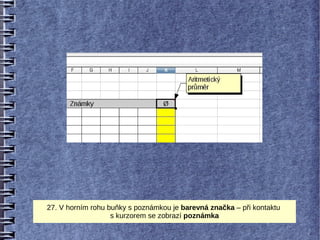

27. V horním rohu buňky s poznámkou je barevná značka – při kontaktu
s kurzorem se zobrazí poznámka

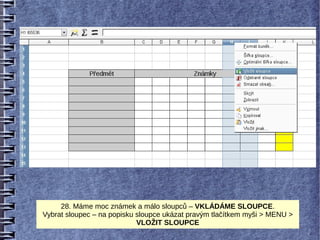

28. Máme moc známek a málo sloupců – VKLÁDÁME SLOUPCE.
Vybrat sloupec – na popisku sloupce ukázat pravým tlačítkem myši > MENU >
VLOŽIT SLOUPCE

29. Informační hláška – sloučené buňky budeme muset rozdělit!

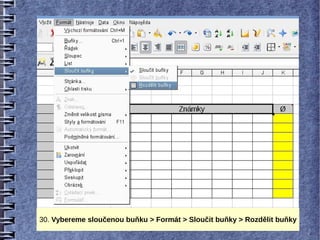

30. Vybereme sloučenou buňku > Formát > Sloučit buňky > Rozdělit buňky

31. Buňky jsou rozdělené do původního stavu – Popiska je zcela vlevo.
Červená značka = text popisky pokračuje za rámec buňky

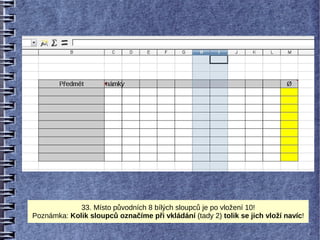

33. Místo původních 8 bílých sloupců je po vložení 10!
Poznámka: Kolik sloupců označíme při vkládání (tady 2) tolik se jich vloží navíc!

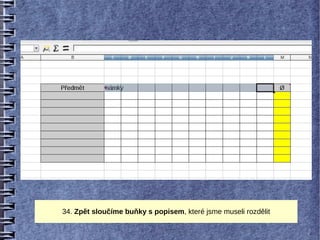

34. Zpět sloučíme buňky s popisem, které jsme museli rozdělit

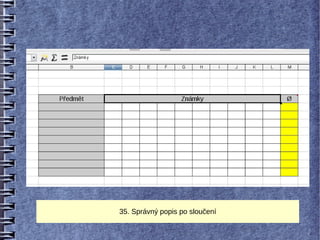

35. Správný popis po sloučení

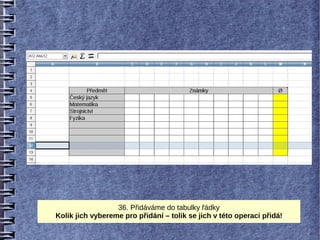

36. Přidáváme do tabulky řádky
Kolik jich vybereme pro přidání – tolik se jich v této operaci přidá!

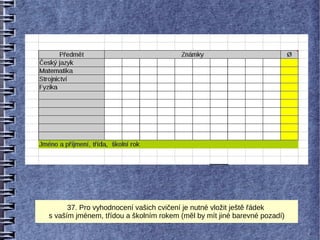

37. Pro vyhodnocení vašich cvičení je nutné vložit ještě řádek
s vaším jménem, třídou a školním rokem (měl by mít jiné barevné pozadí)

OpenOffice Calc - 4

Základní výpočty v žákovské knížce
(vkládání vzorců a funkcí)

Pískoviště
● Pro zkoušení funkčnosti vzorců, vlastností funkcí
a odlaďování postupů je vhodné si zřídit
PÍSKOVIŠTĚ.
● Je to jeden list v tabulkovém editoru vyhrazený
pro experimenty bez nebezpečí narušení již hotové
práce.
● Nebo na odlaďování nápadu.
● Nebo na seznámení se syntaxí vzorců a funkcí
z literatury – tady z nápovědy OpenOffice Calc.

Pískoviště

1. Na pískovišti si vysvětlíme a vyzkoušíme:

● Vzorec začíná =
● Ve vzorci uvažujeme jen s adresami buněk!

● Proto jsou na obrázku buňky PRÁZDNÉ!

Pískoviště

2. Na pískovišti si porovnáme vzorec a funkci

● Vzorec i funkce začíná =
● Ve vzorci i ve funkci uvažujeme jen s adresami buněk!

● Proto jsou na obrázku buňky PRÁZDNÉ!

● Funkce je připravený výpočet (jeden nebo více propojených vzorců) a vybírá se

z nabídky funkcí (menu Vložit > Funkce)

Pískoviště
Ve skutečné tabulce chceme použít funkci ARITMETICKÝ
PRŮMĚR. Potřebujeme ověřit jestli výpočtu nevadí prázdné
buňky. To ověříme na PÍSKOVIŠTI

Na PÍSKOVIŠTI si připravíme stejnou situaci
prázdné buňky zde označíme červeným pozadím

Pískoviště

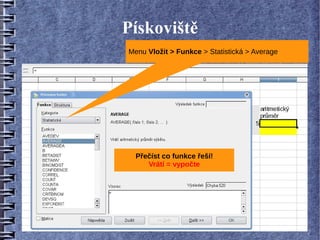

Menu Vložit > Funkce > Statistická > Average

Přečíst co funkce řeší!
Vrátí = vypočte

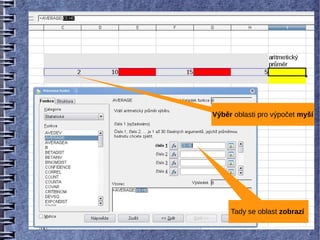

Výběr oblasti pro výpočet myší

Tady se oblast zobrazí

Pískoviště

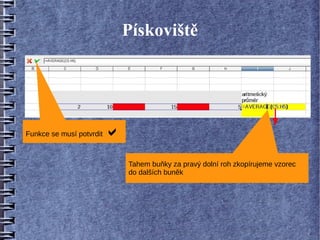

Funkce se musí potvrdit 
Tahem buňky za pravý dolní roh zkopírujeme vzorec
do dalších buněk

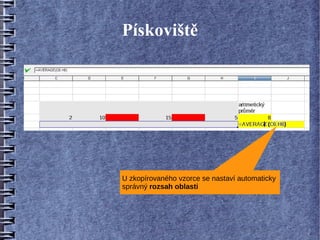

Pískoviště

U zkopírovaného vzorce se nastaví automaticky
správný rozsah oblasti

Pískoviště

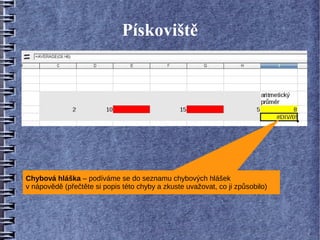

Chybová hláška – podíváme se do seznamu chybových hlášek
v nápovědě (přečtěte si popis této chyby a zkuste uvažovat, co ji způsobilo)

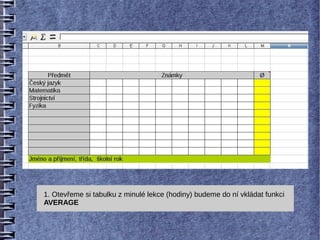

1. Otevřeme si tabulku z minulé lekce (hodiny) budeme do ní vkládat funkci
AVERAGE

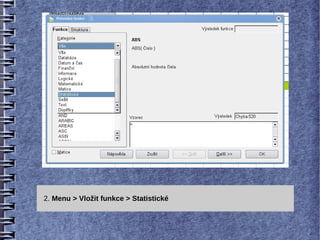

2. Menu > Vložit funkce > Statistické

Uspořádání zápisu
Vrátí = vypočítá

3. AVERAGE - přečíst popis funkce, uspořádání zápisu (tzv. syntaxe)

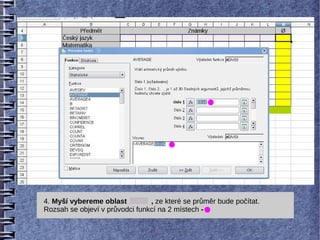

4. Myší vybereme oblast , ze které se průměr bude počítat.
Rozsah se objeví v průvodci funkcí na 2 místech -

5. V buňce M5 je vložena funkce 6. Znaky ### = funkce je, ale zatím nejsou data

7. Tahem buňky za pravý dolní roh zkopírujeme
vzorec do dalších buněk

Pískoviště
Další část úkolu je výsledný průměr zaokrouhlit na celé číslice vzhůru

Odzkoušení vnořování funkce budeme provádět na PÍSKOVIŠTI

Pískoviště

1. V původní zkušební tabulce na PÍSKOVIŠTI otevřeme buňku s funkcí AVERAGE

Pískoviště

2. Při vnořování funkcí musí být předcházející funkce v závorce

Pískoviště

Přečíst co funkce řeší!
Jaké parametry se zapisují a jak se oddělují!

3.Menu Vložit > funkci > Matematické > ROUNDUP

Pískoviště

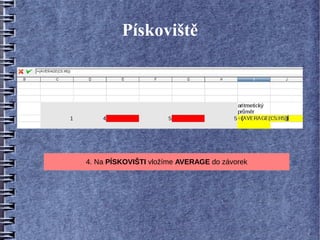

4. Na PÍSKOVIŠTI vložíme AVERAGE do závorek

Pískoviště

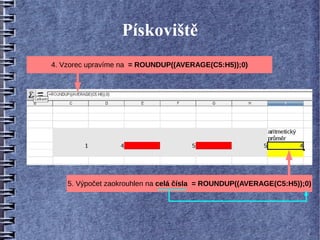

4. Vzorec upravíme na = ROUNDUP((AVERAGE(C5:H5));0)

5. Výpočet zaokrouhlen na celá čísla = ROUNDUP((AVERAGE(C5:H5));0)

Pískoviště

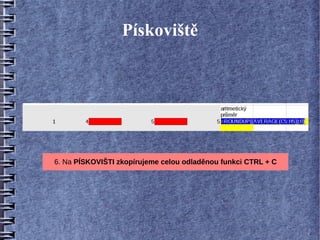

6. Na PÍSKOVIŠTI zkopírujeme celou odladěnou funkci CTRL + C

7. Do tabulky „ostré“ vložíme celou odladěnou funkci CTRL + V
● Označíme myší v zápisu funkce oblast

● Myší označíme nově požadovanou oblast (červený rámec)

●
Potvrdíme 

8. Tahem buňky za pravý dolní roh zkopírujeme vzorec
do dalších buněk

Seznam zdrojů:
● V textu a obrázcích uvedené ochranné známky a obchodní značky jsou vlastnictvím jejich oprávněných majitelů.
12.4.2011]

OpenOffice Calc - 5

Absolutní a relativní odkaz
Logická funkce IF a OR
(ověření na PÍSKOVIŠTI)

Absolutní odkaz na buňku

1. Absolutní odkaz na buňku (zde na A3) se zapisuje jako vzorec =
Při zkopírování do dalších buněk se NEUPRAVUJE AUTOMATICKY.
Tvoří se připsáním znaku $ před a za písmeno v adrese buňky.

2. Absolutních odkazů na stejnou buňku v tabulce může být mnoho!
Absolutní odkaz na buňku (zde na A3) se zapisuje jako vzorec =
Při zkopírování do dalších buněk se NEUPRAVUJE AUTOMATICKY.

3. Absolutní odkaz na buňku se při zkopírování do dalších buněk
NEUPRAVUJE AUTOMATICKY – tady je odkazované číslo stejné!

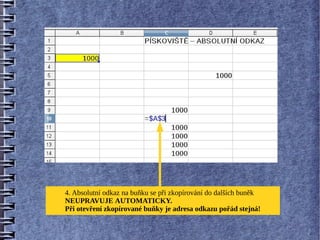

4. Absolutní odkaz na buňku se při zkopírování do dalších buněk
NEUPRAVUJE AUTOMATICKY.
Při otevření zkopírované buňky je adresa odkazu pořád stejná!

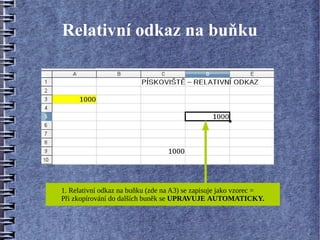

Relativní odkaz na buňku

1. Relativní odkaz na buňku (zde na A3) se zapisuje jako vzorec =
Při zkopírování do dalších buněk se UPRAVUJE AUTOMATICKY.

2. Relativní odkaz na buňku (zde na A3) se zapisuje jako vzorec =
Při zkopírování do dalších buněk se UPRAVUJE AUTOMATICKY.

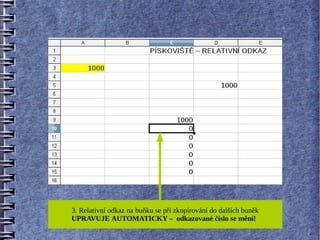

3. Relativní odkaz na buňku se při zkopírování do dalších buněk
UPRAVUJE AUTOMATICKY – odkazované číslo se mění!

4. Relativní odkaz na buňku se při zkopírování do dalších buněk
UPRAVUJE AUTOMATICKY.
Při otevření zkopírované buňky je adresa odkazu JINÁ!

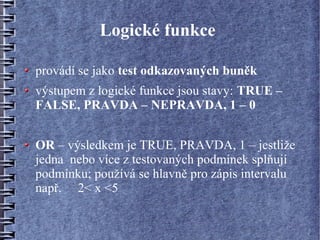

Logické funkce

provádí se jako test odkazovaných buněk
výstupem z logické funkce jsou stavy: TRUE –
FALSE, PRAVDA – NEPRAVDA, 1 – 0

OR – výsledkem je TRUE, PRAVDA, 1 – jestliže
jedna nebo více z testovaných podmínek splňují
podmínku; používá se hlavně pro zápis intervalu
např. 2< x <5

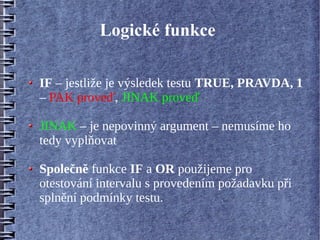

Logické funkce

IF – jestliže je výsledek testu TRUE, PRAVDA, 1
– PAK proveď, JINAK proveď

JINAK – je nepovinný argument – nemusíme ho
tedy vyplňovat

Společně funkce IF a OR použijeme pro
otestování intervalu s provedením požadavku při
splnění podmínky testu.

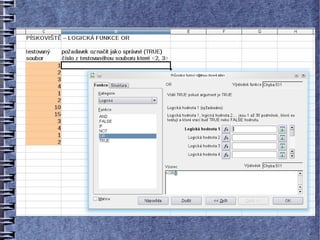

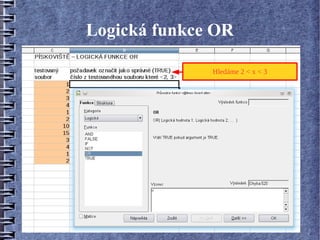

Logická funkce OR

Hledáme 2 < x < 3

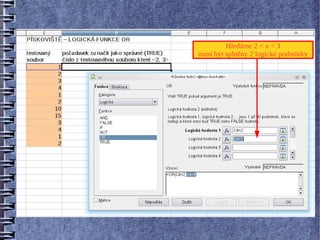

Hledáme 2 < x < 3
musí být splněny 2 logické podmínky

Hledáme 2 < x < 3 z testovaného
souboru - VÝSLEDEK

Kde je ve sloupci D uvedeno PRAVDA
bude v dalším sloupci výsledek VYHOVUJE
nebo nebude uvedeno nic

Testujeme už jen podmínky ve sloupci D!
(syntaxe: JESTLIŽE, POTOM, JINAK)

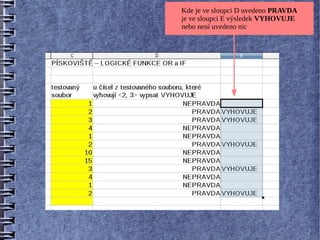

Kde je ve sloupci D uvedeno PRAVDA
je ve sloupci E výsledek VYHOVUJE
nebo není uvedeno nic

Otevřeme obsah buňky – vidíme strukturu
podmíněného příkazu IF

Při vnořování funkcí musí být předcházející funkce v závorce

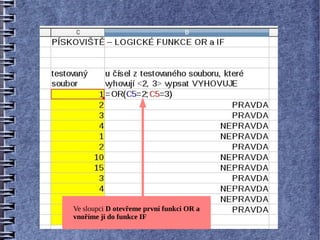

Ve sloupci D otevřeme první funkci OR a
vnoříme ji do funkce IF

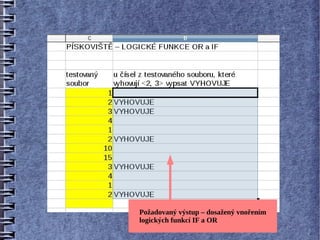

Požadovaný výstup – dosažený vnořením
logických funkcí IF a OR

Barevné zvýraznění vnořených
logických funkcí IF a OR

Seznam zdrojů:
● V textu a obrázcích uvedené ochranné známky a obchodní značky jsou vlastnictvím jejich oprávněných
majitelů.
12.4.2011]

OpenOffice Calc - 6

Tvoříme grafy
Vhodnost a užití čárového grafu

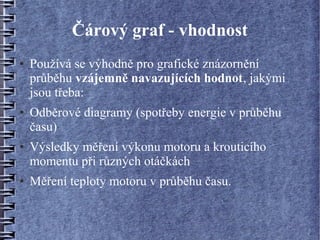

Čárový graf - vhodnost
● Používá se výhodně pro grafické znázornění
průběhu vzájemně navazujících hodnot, jakými
jsou třeba:
● Odběrové diagramy (spotřeby energie v průběhu
času)
● Výsledky měření výkonu motoru a krouticího
momentu při různých otáčkách
● Měření teploty motoru v průběhu času.

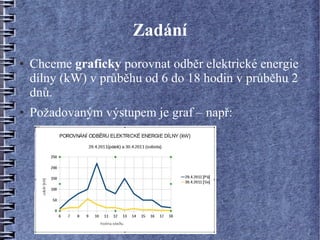

Zadání
● Chceme graficky porovnat odběr elektrické energie
dílny (kW) v průběhu od 6 do 18 hodin v průběhu 2
dnů.
● Požadovaným výstupem je graf – např:

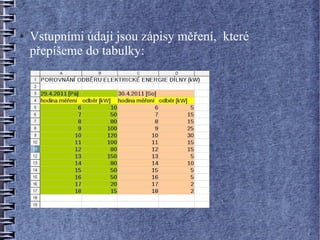

● Vstupními údaji jsou zápisy měření, které
přepíšeme do tabulky:

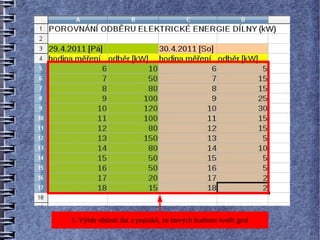

1. Výběr oblasti dat a popisků, ze kterých budeme tvořit graf

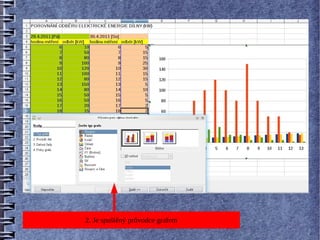

2. Je spuštěný průvodce grafem

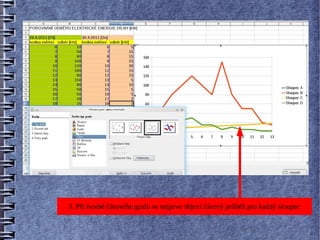

3. Při tvorbě čárového grafu se nejprve objeví čárový průběh pro každý sloupec

4. První sloupec potvrdíme jako popisek – a všimneme si změn...

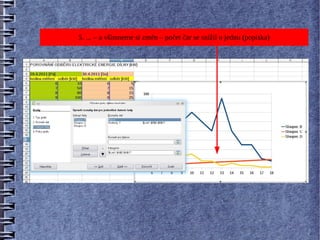

5. ... – a všimneme si změn – počet čar se snížil o jednu (popiska)

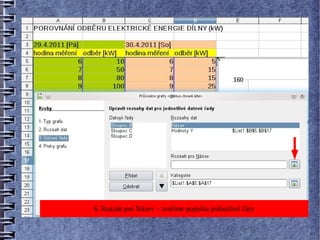

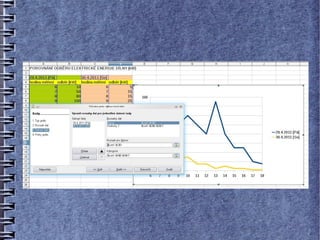

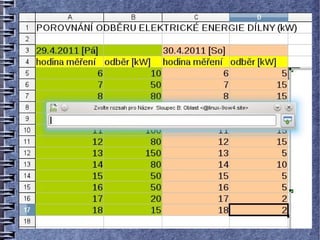

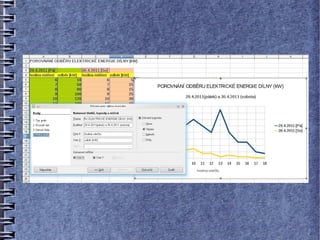

6. Rozsah pro Název – tvoříme popisku jednotlivé čáry

7. Rozsah pro Název – popisuje jednotlivou čáru

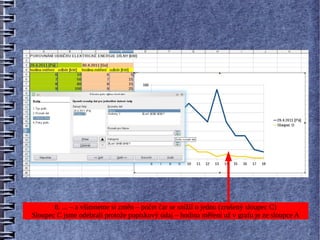

8. ... – a všimneme si změn – počet čar se snížil o jednu (zrušený sloupec C)
Sloupec C jsme odebrali protože popiskový údaj – hodina měření už v grafu je ze sloupce A

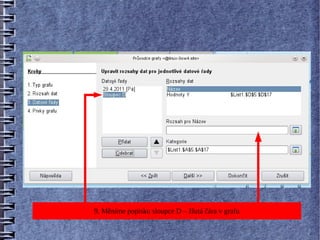

9. Měníme popisku sloupce D – žlutá čára v grafu

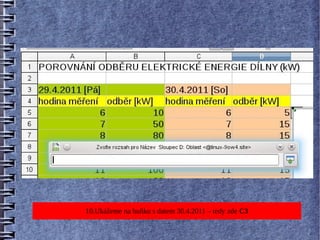

10.Ukážeme na buňku s datem 30.4.2011 – tedy zde C3

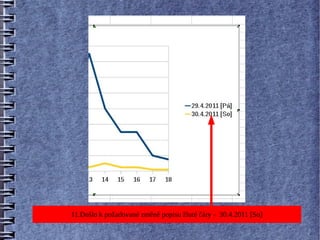

11.Došlo k požadované změně popisu žluté čáry - 30.4.2011 [So]

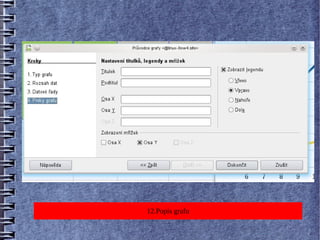

13.Popis grafu ze zadávacích polí se ihned promítá do grafu

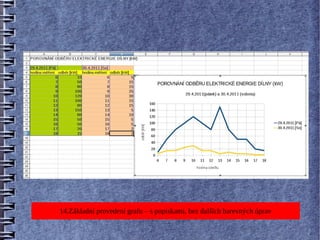

14.Základní provedení grafu – s popiskami, bez dalších barevných úprav

15. V každém sloupci naměřených hodnot odběru provedeme jednu změnu

16. Změna se okamžitě promítá do grafu

17. Pravým tlačítkem myši upravujeme vzhled vybraných oblastí

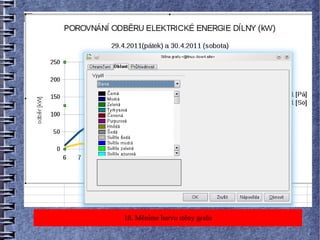

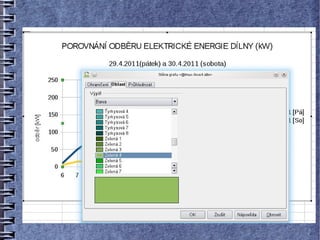

18. Měníme barvu stěny grafu

19. Výsledná změna barvy stěny grafu

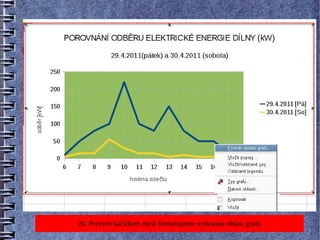

20. Pravým tlačítkem myši formátujeme vybranou oblast grafu

21. Výsledek provedené barevné změny oblasti grafu

21. Odvolání provedené barevné změny oblasti grafu

OpenOffice Calc - 7

Tvoříme grafy
Vhodnost a užití koláčového grafu

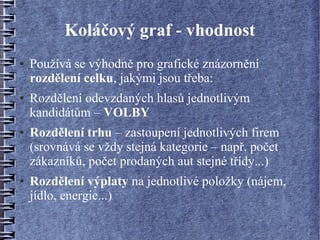

Koláčový graf - vhodnost
● Používá se výhodně pro grafické znázornění
rozdělení celku, jakými jsou třeba:
● Rozdělení odevzdaných hlasů jednotlivým
kandidátům – VOLBY
● Rozdělení trhu – zastoupení jednotlivých firem
(srovnává se vždy stejná kategorie – např. počet
zákazníků, počet prodaných aut stejné třídy...)
● Rozdělení výplaty na jednotlivé položky (nájem,
jídlo, energie...)

Druhy koláčových grafů
● koláčový
● kruhový
● segmentový
● 2D a 3D
POZOR!
● 3D zobrazení koláčového grafu může klamat – při
natočení jsou výseče zkresleny – v přední části
zobrazení se jeví větší než ve skutečnosti jsou

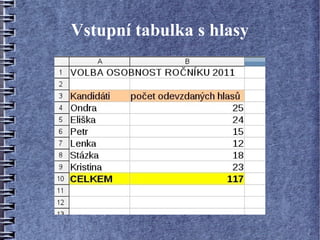

Zpracujeme volební údaje
z VOLBY OSOBNOSTI ROČNÍKU
2011
do koláčového grafu

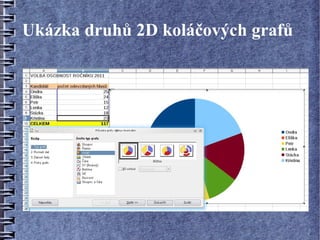

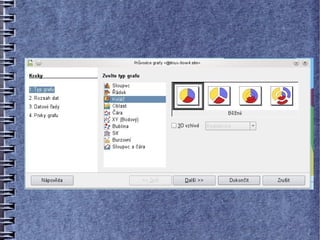

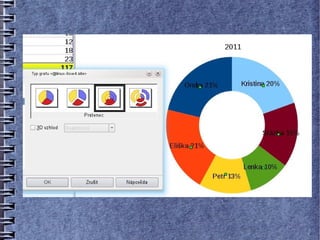

Ukázka druhů 2D koláčových grafů

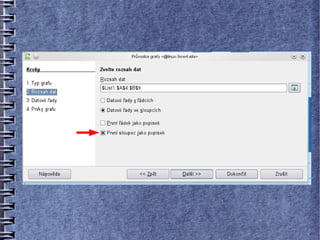

Zaškrtnout první sloupec jako popisek

Klepnout do buňky, která bude tvořit název

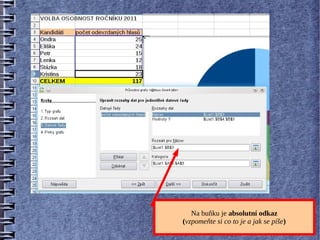

Na buňku je absolutní odkaz
(vzpomeňte si co to je a jak se píše)

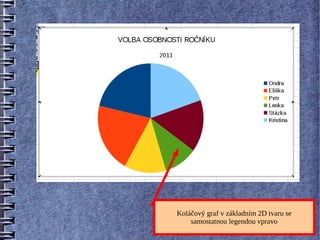

Koláčový graf v základním 2D tvaru se
samostatnou legendou vpravo

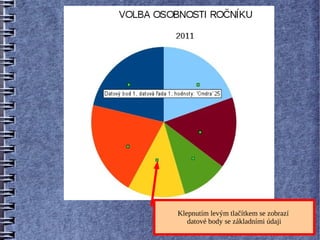

Klepnutím levým tlačítkem se zobrazí
datové body se základními údaji

Klepnutím pravým tlačítkem na
datový bod se otevře plovoucí menu

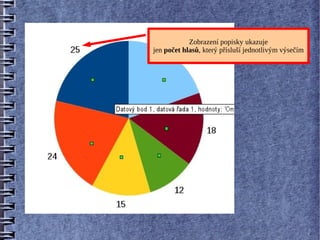

Zobrazení popisky ukazuje
jen počet hlasů, který přísluší jednotlivým výsečím

Zobrazení popisky ukazuje
% z celkového počtu, které přísluší jednotlivé výseči

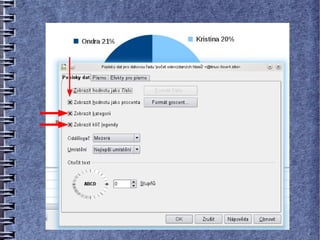

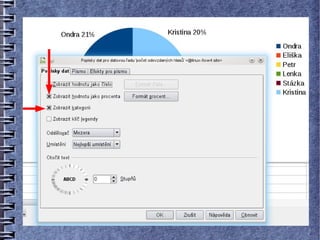

Zobrazení popisky ukazuje:
●% z celkového počtu, které přísluší jednotlivé výseči

● kategorii – jméno kandidáta,

●barevnou značku – klíč legendy

Nastavení umístění popisek
obvykle není nutné měnit

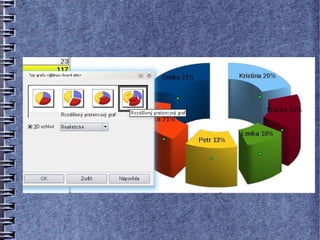

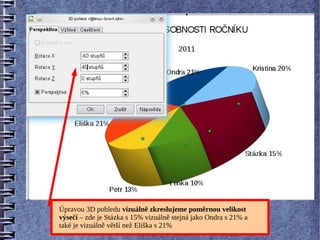

Úpravou 3D pohledu vizuálně zkreslujeme poměrnou velikost
výsečí – zde je Stázka s 15% vizuálně stejná jako Ondra s 21% a
také je vizuálně větší než Eliška s 21%

Můžeme měnit i osvětlení
koláčového 3D grafu

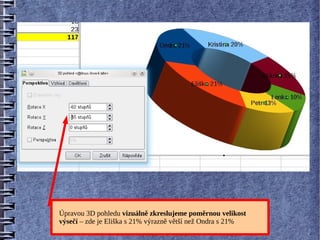

Úpravou 3D pohledu vizuálně zkreslujeme poměrnou velikost
výsečí – zde je Eliška s 21% výrazně větší než Ondra s 21%

OpenOffice Calc – 8, 9

Tvoříme grafy
Vhodnost a užití sloupcového grafu

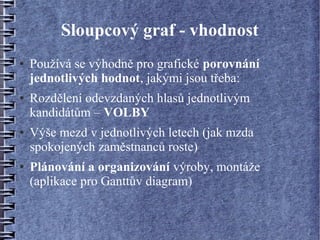

Sloupcový graf - vhodnost
● Používá se výhodně pro grafické porovnání
jednotlivých hodnot, jakými jsou třeba:
● Rozdělení odevzdaných hlasů jednotlivým
kandidátům – VOLBY
● Výše mezd v jednotlivých letech (jak mzda
spokojených zaměstnanců roste)
● Plánování a organizování výroby, montáže
(aplikace pro Ganttův diagram)

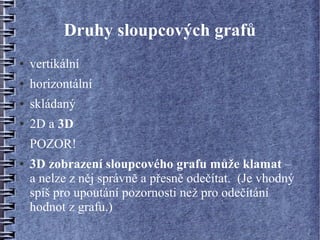

Druhy sloupcových grafů
● vertikální
● horizontální
● skládaný
● 2D a 3D
POZOR!
● 3D zobrazení sloupcového grafu může klamat –
a nelze z něj správně a přesně odečítat. (Je vhodný
spíš pro upoutání pozornosti než pro odečítání
hodnot z grafu.)

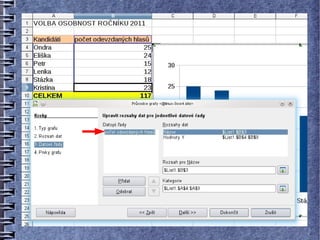

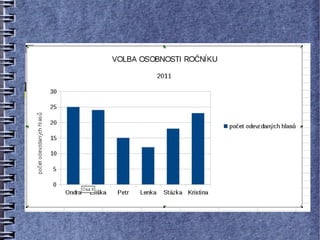

Zpracováváme volební údaje
z VOLBY OSOBNOSTI ROČNÍKU
2011
do sloupcového grafu

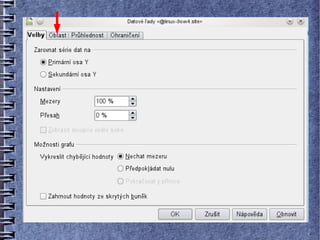

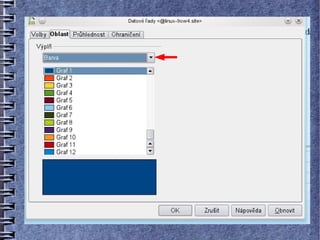

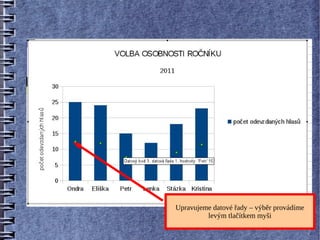

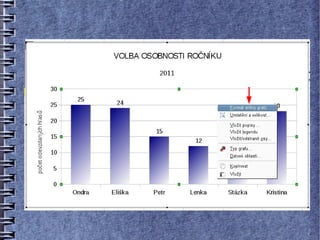

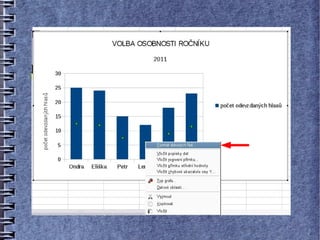

Upravujeme datové řady – výběr provádíme
levým tlačítkem myši

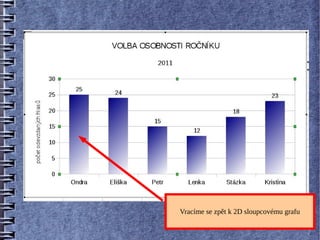

Vracíme se zpět k 2D sloupcovému grafu

Horizontální sloupcový diagram
pro organizaci činnosti
GANTTŮV DIAGRAM

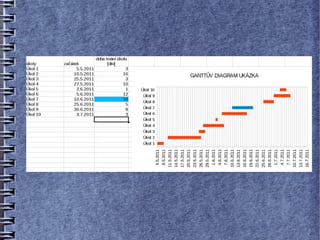

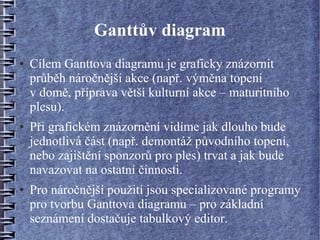

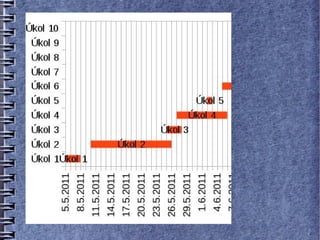

Ganttův diagram
● Cílem Ganttova diagramu je graficky znázornit
průběh náročnější akce (např. výměna topení
v domě, příprava větší kulturní akce – maturitního
plesu).
● Při grafickém znázornění vidíme jak dlouho bude
jednotlivá část (např. demontáž původního topení,
nebo zajištění sponzorů pro ples) trvat a jak bude
navazovat na ostatní činnosti.
● Pro náročnější použití jsou specializované programy
pro tvorbu Ganttova diagramu – pro základní
seznámení dostačuje tabulkový editor.

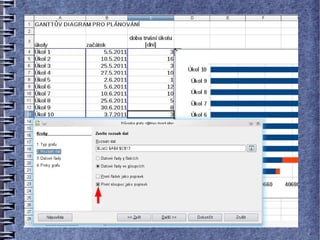

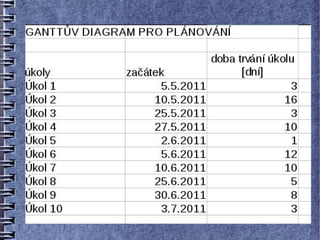

Sloupec B – počáteční datum
Se sloupcem C – průběžnou
„vypustíme“ - odstraníme
dobou budeme dále pracovat
barvu sloupce

Sloupec B – počáteční datum
„vypustíme“ - odstraníme
barvu sloupce

Sloupec C – průběžná doba
úkolu

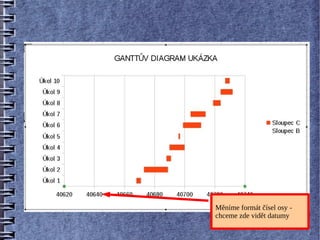

Měníme formát čísel osy -
chceme zde vidět datumy

Měníme formát čísel osy -
nastavujeme datum

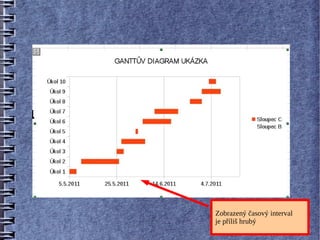

Zobrazený časový interval
je příliš hrubý

Měníme časový interval -
rušíme automatický (20 dní)

Měníme časový interval -
rušíme automatický (20 dní)
nastavujeme 1 den

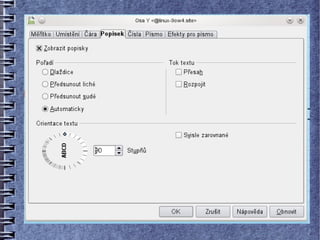

Úprava čitelnosti popisu osy -
otočení o 90°

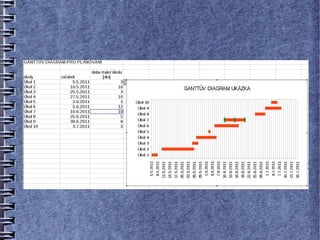

Ukázka promítnutí okamžité
změny délky úkolu do grafu

Můžeme popsat jednotlivé
kategorie – úkoly přímo do
grafu

OpenOffice Calc - 10

Filtrujeme data
Ověření na PÍSKOVIŠTI

Význam filtrování a druhy filtrů
● Filtrací vybereme z předložených dat (tabulky) jen
ta data, která splní naše kritéria. Pro snazší
představu - máme netříděný seznam lidí s daty
narození.
● Filtrací mohu jednoduše vybrat jen ty, kteří se třeba
narodili ve stejném roce jako já – a použiji k tomu
ten nejjednoduší automatický filtr.
● Mohu ale vybírat podle složitějších kritérií – např.
kdo z osob uvedených v seznamu se narodil mezi
lety... - k tomu použiji standardní filtr.

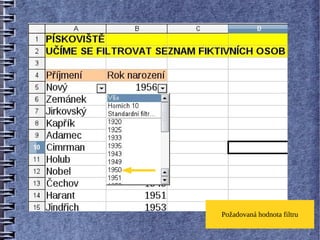

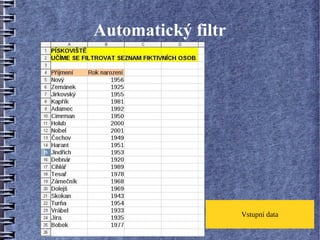

Automatický filtr

Vstupní data

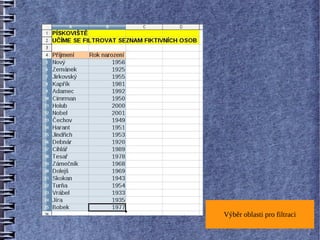

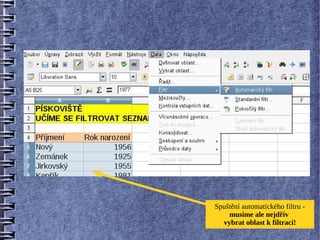

Spuštění automatického filtru -
musíme ale nejdřív
vybrat oblast k filtraci!

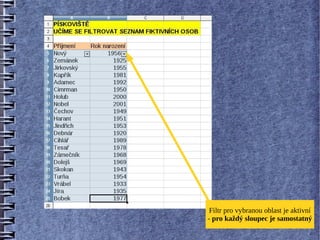

Filtr pro vybranou oblast je aktivní
- pro každý sloupec je samostatný

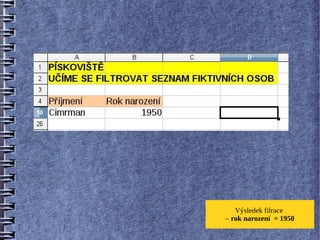

Výsledek filrace
– rok narození = 1950

Standardní filtr

Vstupní data

Spuštění standardního filtru

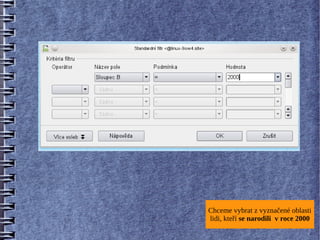

Chceme vybrat z vyznačené oblasti
lidi, kteří se narodili v roce 2000

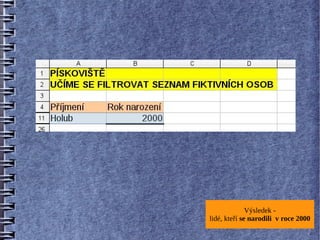

Výsledek -
lidé, kteří se narodili v roce 2000

Chceme vybrat z vyznačené oblasti
lidi, kteří se narodili od roku 1950
(1951, 1952....)

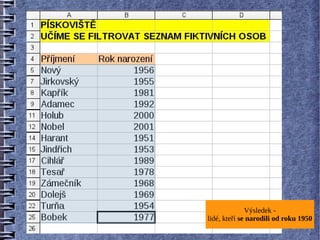

Výsledek -
lidé, kteří se narodili od roku 1950

Nastavení filtru pro
nastavení narození v rozmezí
1956 - 1992

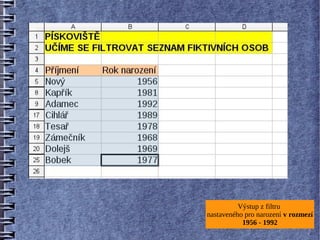

Výstup z filtru
nastaveného pro narození v rozmezí
1956 - 1992

Opencalc

Recommended

Recommended

More Related Content

Viewers also liked

Viewers also liked (11)

More from Libor Jakubčík

More from Libor Jakubčík (11)

Opencalc
