文档介绍了OPC基础知识，包括OPC的定义、驱动程序、通信通道、设备及变量管理，并详细说明了KepServer的安装与配置过程。内容涵盖了常见的插件和Dcom配置要求。整体上提供了一个关于OPC技术与KepServer使用的重要概述。

1. OPC基础培训
Tallrain Zhang
2017年3月1日

2. 目录
1、OPC基础知识
2、KEPSERVER安装及配置
3、KEPSERVER常用插件
CONTENTS PAGE

3. • 1.1 什么是OPC
• 1.2 Driver
• 1.3 Channel
• 1.4 Device
• 1.5 Group & Tag
1.OPC基础知识

4. PLC
设备
PLC数据块
OPC内存变量
OPC CLIENT
应用
系统
OPC
地址映射
变量读写
1.1 什么是OPC
第 4 页
OPC目前主要有2个版本：
- OPC DA(Windows，
DCOM)
- OPC UA(跨平台)
 Siemens/Rockwell都有
OPC Server产品
 目前使用最广泛的是
Kepware的Kepserver
PLC =
Programmable
Logic
Controller
OPC =
OLE for
Process
Control
OLE =
Object
Linking &
Embedding

5. 1.2 Driver
 Driver = 设备驱动
 常见Driver:
• Siemens TCP/IP Ethernet
• Allen-Bradley Ethernet
• Mitsubishi Ethernet
• Fanuc Focas Ethernet
 特殊Driver
• ODBC Driver
• Advanced Simulator

6. 1.3 Channel
第 4 页
 Channel = 通信通道
 1个Channel只能有1个Driver
 1个Channel指定1个OPC网卡/IP地址
 同1个OPC Channel可连接焊/涂/总的
ALS/ANDON等不同的IT PLC

7. 1.4 Device
第 4 页
 Device = 设备
 ID = IP地址
 可设置仿真模式
 可定义扫描周期

8. 1.5 Group & Tag
第 4 页
 Tag = OPC内存变量，又
叫Leave
 Group = 变量中间路径
 完整TAG地址(Item ID)如
ITPLC.ALS.LOGS.LOG1
.MESSAGE，规则为
{Channel}.{Device}.{Gro
up}.{Tag}

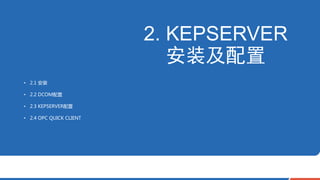

9. • 2.1 安装
• 2.2 DCOM配置
• 2.3 KEPSERVER配置
• 2.4 OPC QUICK CLIENT
2. KEPSERVER
安装及配置

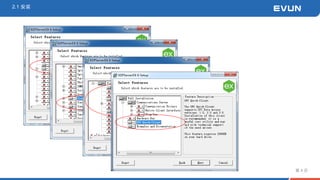

10. 2.1 安装
第 4 页

11. 2.2 DCOM配置
第 4 页
运行DCOMCNFG
在访问权限&启动和
激活权限中增加以下
用户组并开放权限：
- Anonymous
- Everyone
- Guest
- Interactive
- Network
- System

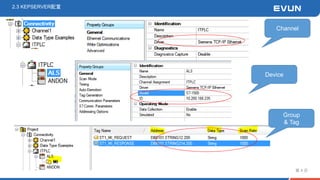

12. 2.3 KEPSERVER配置
第 4 页
Channel
Device
Group
& Tag

13. 2.4 OPC Quick Client
第 4 页

14. • 3.1 DATALOGGER
• 3.2 LINKTAG
• 3.3 IOT GATEWAY
3. KEPWARE
OPC常用插件

15. 3.1 DATALOGGER
第 4 页

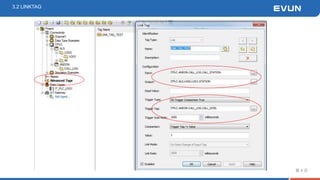

16. 3.2 LINKTAG
第 4 页

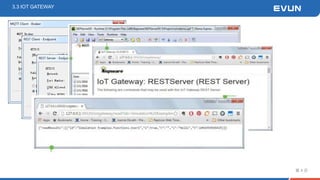

17. 3.3 IOT GATEWAY
第 4 页

18. Thanks for your attention!
?
