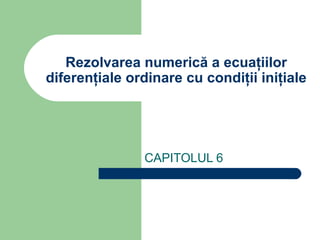

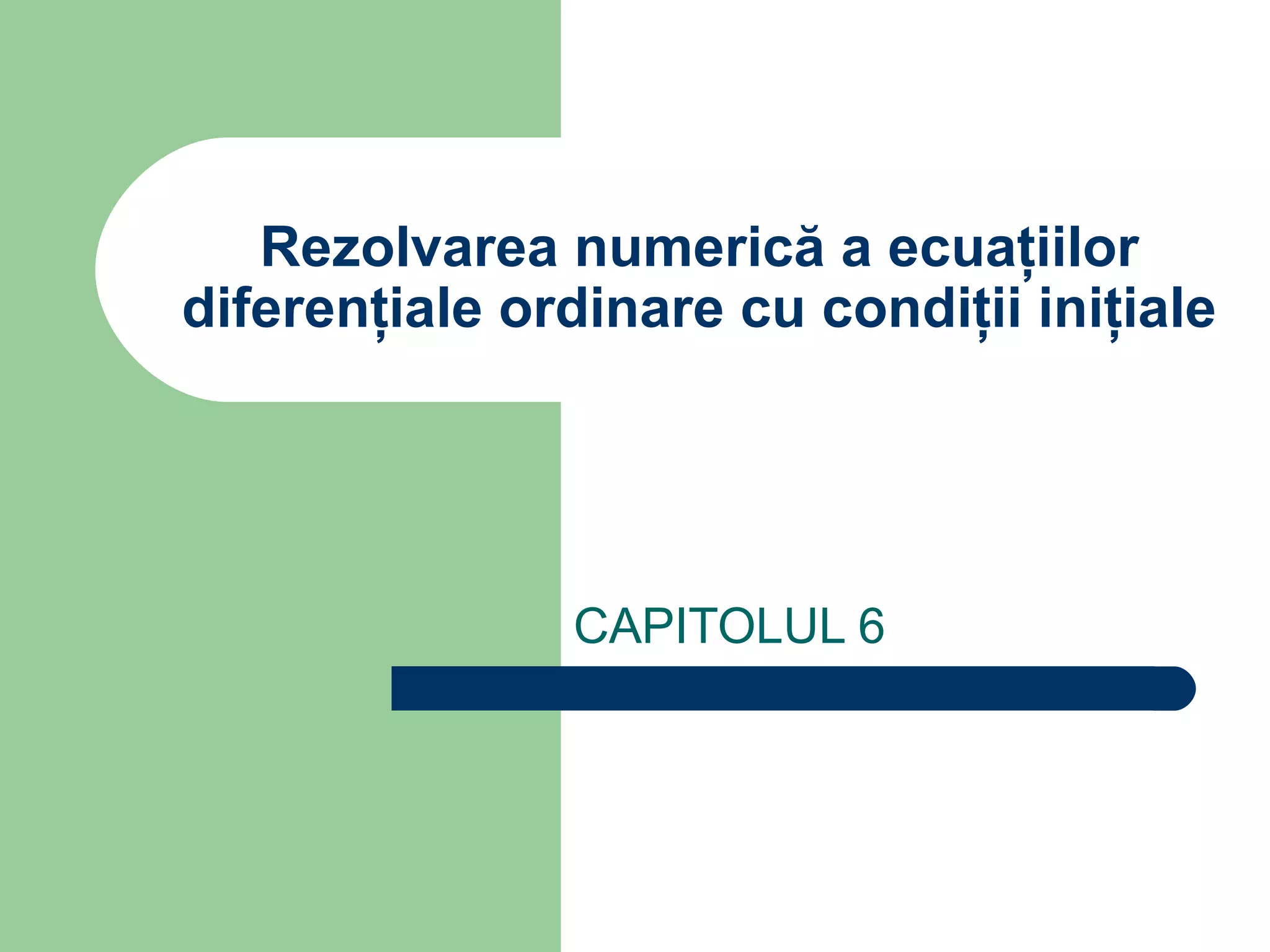

1. Rezolvarea numerică a ecuaţiilor
diferenţiale ordinare cu condiţii iniţiale
CAPITOLUL 6
.052
2. Ecuaţii diferenţiale ordinare cu condiţii iniţiale
se prezintă sub forma ecuaţiei diferenţiale
propriu-zise
dy/dx=f(x, y)
şi a unei soluţii iniţiale y0 pentru locaţia x0.
y(x0) = y0
3. Ecuaţii diferenţiale ordinare cu condiţii iniţiale
dy/dx=f(x, y);
y(x0) = y0;
y=y(x) ?
x x0 x1 x2 ... xm
y y0 ? ? ... ?
4. Ecuaţii diferenţiale ordinare cu condiţii iniţiale
Orice metodă numerică pentru rezolvarea problemei
Cauchy se bazează pe partiţionarea intervalului [a, b]
prin intervalul unei diviziuni
a=x0< x1< x2< ...< xm<... < xM=b.
Metodele se împart în
– Metode directe (pas cu pas) furnizează soluţia de la un pas
xm, numai pe baza informaţiilor din nodul anterior, xm-1
– Metode indirecte (multipas) furnizează soluţia de la un pas xm,
pe baza informaţiilor de la mai mulţi paşi anteriori ... x m-2, xm-1.
5. Metoda dezvoltării în serie Taylor
Permite, teoretic, găsirea soluţiei oricărei e.d.o.
Totuşi, din punct de vedere practic, metoda este
ineficientă.
Se presupune că
y( x ) = y( x 0 ) +
x − x0
y′( x 0 ) +
( x − x 0 ) 2 y′′( x ) + ...
0
1! 2!
Soluţia pentru x = x1 va fi
′ + 0,5 h 2 y ′′ + ...
y 1 = y 0 + hy 0 0
6. Metoda dezvoltării în serie Taylor
′ + 0.5 h 2 y ′′ + ...
y1 = y 0 + hy 0 0
unde
h = x1 - x0
şi
( j) ( j)
y0 =y (x 0 )
cu j = 0, 1, 2,…
7. Metoda dezvoltării în serie Taylor
Pentru obţinerea soluţiei ecuaţiei, corespunzătoare unui set de
date x0, x1, …, xm, xm+1, … , se va considera următoarea relaţie
y m +1 = y m + hy ′ + 0.5h 2 y ′′ + ...
m m
cu
h = xm+1 - xm şi
y ( j) = y ( j) ( x m )
m
unde j = 0, 1, 2,…
8. Metoda dezvoltării în serie Taylor
Evaluarea derivatelor y ′m , y ′m ,
′ …
– y′m = f(xm, ym)
Prin
derivare în
raport cu x
∂f ∂f ∂y ∂f ∂f
– y ′m = +
′ = +f
∂x ∂y ∂x x m , y m ∂x ∂y x , y
m m
9. Metoda Euler
Se obţine prin reţinerea numai a primilor doi termeni
din dezvoltarea în serieTaylor
y m +1 = y m + hf ( x m , y m ), m = 0,1, 2,...
10. y
Familia de
solutii
y = y (x)
Solutia exacta
Solutia numerica
y0 y1 y2 yM
x0 x1 x2 . . . xM x
Din punct de vedere geometric, metoda Euler revine la
înlocuirea curbei y=y(x) cu o linie poligonală prin punctele
(x0,y0), (x1,y1), (x2,y2), ...
11. Metoda Euler
Aplicaţie
Ecuaţia vitezei de ridicare v[m/s] a unei rachete este
dv 5000 − 0,1v 2
= −g
dt 300 − 10t
Condiţiile iniţiale sunt v=0 la t=0.
Utilizându-se intervale de timp de câte 2s, să se rezolve
ecuaţia diferenţială de mai sus cu ajutorul metodei Euler,
obţinându-se un tabel de valori (t,v) până la t=18s.
12. Metoda Euler
We will consider the function
5000 − 0,1v 2
f ( t , v) = −g
300 − 10 t
The relation to compute the velocity will be
v m +1 = v m + hf ( t m , v m ), m = 0,1, 2,...,8
13. Metoda Euler
Nr. iteraţie t [s] f (t, v) v [m/s]
1 2 6,856667 13,71333
2 4 7,979980 29,67329
3 6 9,082114 47,83752
4 8 10,06982 67,97716
5 10 10,81687 89,6109
6 12 11,17494 111,9608
7 14 11,00377 133,9683
8 16 10,22281 154,4139
9 18 8,873098 172,1601
14. Metoda Euler
Precizia metodei poate fi îmbunătăţită, prin utilizarea
algoritmului predictor –corector
– Etapa de predicţie
y p +1 = y m + hf ( x m , y m ), m = 0, 1, 2,...
m
– Etapa de corecţie
h
y c +1
m = ym + [f ( x m , y m ) + f ( x m +1 , y p +1 )
m
2
16. Metodele Runge-Kutta
Constituie o clasă de metode numerice destinate
rezolvării edo cu condiţii iniţiale.
Soluţia furnizată de metoda RK de ordinul p coinicide
cu dezvoltarea în serie Taylor până la termenul hp.
Necesită evaluarea numai a funcţiei f(x, y), nu şi a
derivatelor sale. p
y m +1 = y m + ∑ w i k i
i =1
17. Metodele Runge-Kutta
Fie ecuaţia diferenţială
y’=f(x, y)
Conform metodelor RK, soluţia ym+1 va fi căutată sub
forma unei combinaţii liniare
p
y m +1 = y m + ∑ w i k i
i =1
p reprezintă ordinul metodei RK
18. Metodele Runge-Kutta
p
y m +1 = y m + ∑ w i k i
i =1
în care
ki = hf(ξi, ηi),
ξi = xm+αih,
i −1
η i = y m + ∑ β ij k j
j=1
19. Metodele Runge-Kutta
Constantele αi, βij şi wi sunt alese astfel încât să apară
coincidenţa corespunzătoare cu dezvoltarea în serie
Taylor .
Ordinul metodei Runge-Kutta, p, reprezintă puterea
termenului hp a dezvoltării în serie Taylor până la care
cele două relaţii coincid.
20. Metodele Runge-Kutta
În toate cazurile se consideră că
α1 = 0, β11 = 0,
ξ1 = xm, η1 = ym,
Ca urmare, parametrii ki se pot scrie
k1 = hf(xm, ym),
k2 = hf(xm + α2h, ym + β21k1),
k3 = hf(xm + α3h, ym + β31k1 + β32k2),
.........................................................
22. Metodele Runge-Kutta
de ordinul 2
Pentru p=2
ym+1 = ym +w1k1 + w2k2
cu
k1 = hf(xm, ym),
k2 = hf(xm + α2h, ym + β21k1),
Se determină
α2 = β21 = 1; Coincide cu algoritmul
predictor-corector Euler
w1 = w 2 = 1 / 2
23. Metodele Runge-Kutta
de ordinul 3 (Metoda Kutta)
Pentru p=3
ym+1 = ym +1/6(k1 + 4k2 +k3)
cu
k1 = hf(xm, ym),
k2 = hf(xm + h/2, ym + k1/2),
k3 = hf(xm + h, ym - k1 + 2k2).
24. Metodele Runge-Kutta
de ordinul 4 (Metoda Runge-Kutta clasică )
pentru p=4
ym+1 = ym +1/6(k1 + 2k2 + 2k3 +k4), m = 0, 1, 2,...
în care,
k1 = hf(xm, ym),
k2 = hf(xm + h/2, ym + k1/2),
k3 = hf(xm + h/2, ym + k2/2),
k4 = hf(xm + h, ym + k3).
25. Metodele Runge-Kutta
Aplicaţie
comportarea unui dispozitiv de control este descris de
următoarea edo:
dy
=x−y
dx
Condiţiile iniţiale sunt:
x0 = 0 şi y0 = 0.
