NVM Casual Talks
～今更聞けないSSDの基本～
2018/10/10

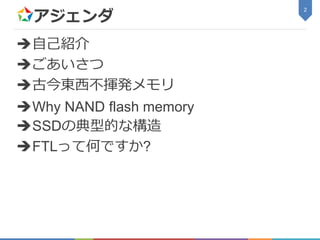

アジェンダ
自己紹介
ごあいさつ
古今東西不揮発メモリ
Why NAND flash memory
SSDの典型的な構造
FTLって何ですか?
2

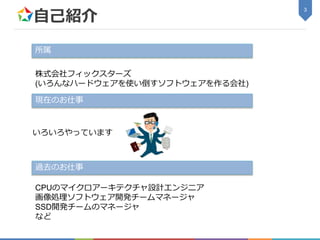

自己紹介
3
所属
株式会社フィックスターズ
(いろんなハードウェアを使い倒すソフトウェアを作る会社)
過去のお仕事
CPUのマイクロアーキテクチャ設計エンジニア
画像処理ソフトウェア開発チームマネージャ
SSD開発チームのマネージャ
など
現在のお仕事
いろいろやっています

こんばんは！
NANDフラッシュメモリとSSDの
中身をおさらいします
– 詳しい人が多そうなのでさらっと
SSD(Solid State Drive)と言えば?
– NANDフラッシュメモリが使われているらしいよ
– HDDに比べて
• 値段が高い?
– QLC(Quad Level Cell)が出てきた今、お安いSSDも出てきて
いる(Intel SSD 660p 2TB $399 ⇔ Seagate HDD 2TB $100)
• 速い?
– ランダムアクセス性能はQLCでもHDDの2桁速い
• メカ的な衝撃に強いよ
– でもQLC(Quad Level Cell)の寿命は短い…
– そんなQLCヤバい話は後半戦で
4

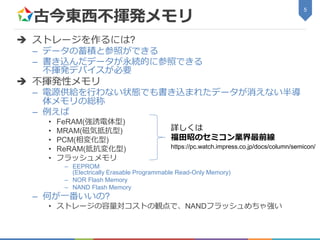

古今東西不揮発メモリ
 ストレージを作るには?
– データの蓄積と参照ができる
– 書き込んだデータが永続的に参照できる
不揮発デバイスが必要
 不揮発性メモリ
– 電源供給を行わない状態でも書き込まれたデータが消えない半導
体メモリの総称
– 例えば
• FeRAM(強誘電体型)
• MRAM(磁気抵抗型)
• PCM(相変化型)
• ReRAM(抵抗変化型)
• フラッシュメモリ
– EEPROM
(Electrically Erasable Programmable Read-Only Memory)
– NOR Flash Memory
– NAND Flash Memory
– 何が一番いいの?
• ストレージの容量対コストの観点で、NANDフラッシュめちゃ強い
5
詳しくは
福田昭のセミコン業界最前線
https://pc.watch.impress.co.jp/docs/column/semicon/

Why NAND flash memory
 様々なメモリ素子があるが、所詮は集積されたトランジスタ
ご存知の通り微細化には限界が見えてきている
 集積回路のトランジスタ数は18か月毎に倍になるという例のアレ
 ダイ面積≒コスト
 bits/面積でメモリの容量密度が決まる
6
“Microprocessors no longer scale at the level of performance they used to
— the end of what you would call Moore’s Law,
Jensen Huang(nVIDIA CEO)@COMPUTEX TAIPEI2017も
こう言っています
微細化界のグル、2018年9月 An Steegen氏、imecを去る
https://www.semiconportal.com/archive/blog/insiders/hattori/181005-minitualization.html

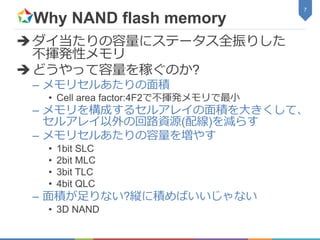

ダイ当たりの容量にステータス全振りした
不揮発性メモリ
どうやって容量を稼ぐのか?
– メモリセルあたりの面積
• Cell area factor:4F2で不揮発メモリで最小
– メモリを構成するセルアレイの面積を大きくして、
セルアレイ以外の回路資源(配線)を減らす
– メモリセルあたりの容量を増やす
• 1bit SLC
• 2bit MLC
• 3bit TLC
• 4bit QLC
– 面積が足りない?縦に積めばいいじゃない
• 3D NAND
7

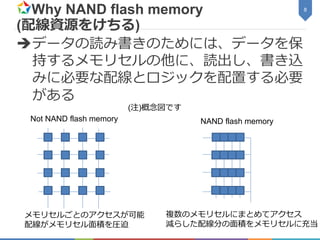

(配線資源をけちる)
データの読み書きのためには、データを保
持するメモリセルの他に、読出し、書き込
みに必要な配線とロジックを配置する必要
がある
8
Not NAND flash memory NAND flash memory
(注)概念図です
メモリセルごとのアクセスが可能
配線がメモリセル面積を圧迫
複数のメモリセルにまとめてアクセス
減らした配線分の面積をメモリセルに充当

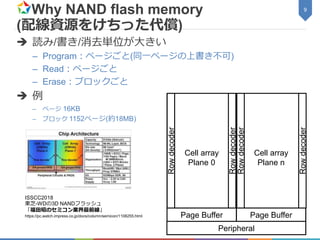

(配線資源をけちった代償)
 読み/書き/消去単位が大きい
– Program：ページごと(同一ページの上書き不可)
– Read：ページごと
– Erase：ブロックごと
 例
– ページ 16KB
– ブロック 1152ページ(約18MB)
9
Cell array
Plane 0
Cell array
Plane n
Page Buffer Page Buffer
Peripheral
Rowdecoder
Rowdecoder
Rowdecoder
Rowdecoder
ISSCC2018
東芝-WDの3D NANDフラッシュ
「福田昭のセミコン業界最前線」
https://pc.watch.impress.co.jp/docs/column/semicon/1108255.html

Why NAND flash memory(多値化、積層)
 メモリセルあたりの多値化
 積層構造による更なる高集積化
10
東芝メモリHPより
SLC MLC TLC QLC
Bits/cell 1 2 3 4
P/E cycles 100,000 3,000 1,000 100?
Read time 25us 50us 75us >100us?
Program time 200-300us 600-900us 900us-1350us >1500us?
Erase time 1.5-2ms 3ms 5ms >6ms?
出展：https://flashdba.com/2014/07/03/understanding-flash-slc-mlc-and-tlc/

NAND controller

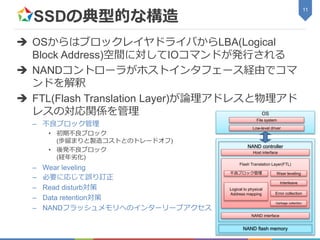

SSDの典型的な構造
 OSからはブロックレイヤドライバからLBA(Logical
Block Address)空間に対してIOコマンドが発行される
 NANDコントローラがホストインタフェース経由でコマ
ンドを解釈
 FTL(Flash Translation Layer)が論理アドレスと物理アド
レスの対応関係を管理
– 不良ブロック管理
• 初期不良ブロック
(歩留まりと製造コストとのトレードオフ)
• 後発不良ブロック
(経年劣化)
– Wear leveling
– 必要に応じて誤り訂正
– Read disturb対策
– Data retention対策
– NANDフラッシュメモリへのインターリーブアクセス
11
OS
File system
Low-level driver
Host interface
Flash Translation Layer(FTL)
不良ブロック管理 Wear leveling
Interleave
Error collection
Garbage collection
Logical to physical
Address mapping
NAND interface
NAND flash memory

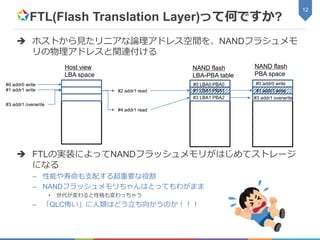

FTL(Flash Translation Layer)って何ですか?
 ホストから見たリニアな論理アドレス空間を、NANDフラシュメモ
リの物理アドレスと関連付ける
 FTLの実装によってNANDフラッシュメモリがはじめてストレージ
になる
– 性能や寿命も支配する超重要な役割
– NANDフラッシュメモリちゃんはとってもわがまま
• 世代が変わると性格も変わっちゃう
– 「QLC怖い」に人類はどう立ち向かうのか！！！
12
Host view
LBA space
#0 addr0 write
#1 addr1 write #2 addr1 read
#3 addr1 overwrite
#4 addr1 read
NAND flash
PBA space
#0 addr0 write
#1 addr1 write
#3 addr1 overwrite
#0 LBA0:PBA0
#1 LBA1:PBA1
#3 LBA1:PBA2
NAND flash
LBA-PBA table
