1. Device Modeling Report
COMPONENTS: OPERATIONAL AMPLIFIER
PART NUMBER: NJM1458
MANUFACTURER: NEW JAPAN RADIO
REMARK TYPE: (OPAMP)
Bee Technologies Inc.
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006
2. Spice Model
A
- +
B
+ -
NJM1458
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006
3. Output Voltage Swing
Simulation result
20V
0V
-20V
-100mV -50mV 0V 50mV 100mV
V(Vout)
V_V1
Evaluation circuit
Rload
10k Vout U14
A
- +
B
+ -
V1
0Vdc
V+
NJM1458
15Vdc 15Vdc
V-
0 0
Output Voltage Swing Data sheet Simulation %Error
+Vout(V) 12.000 11.994 -0.050
-Vout(V) 12.000 11.994 -0.050
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006
4. Input Offset Voltage
Simulation result
10V
0V
-10V
5.50mV 6.00mV 6.50mV 6.89mV
V(Vout)
V_Vin
Evaluation circuit
Vout U14
A
- +
B
+ -
Vi V+
NJM1458
Vin VOFF = 0
VOFF = 0 VAMPL = 0
VAMPL = 0 FREQ = 0 -15Vdc 15Vdc
FREQ = 0 AC = 0
AC = 0 DC = 0 V-
DC = 0
0
Measurement Simulation Error
Vos
6.000 mV 6.0259 mV 0.431 %
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006
5. Slew Rate
Simulation result
3.0V
2.0V
1.0V
0V
0s 5us 10us
V(Vout)
Time
Evaluation circuit
Rload
2k Vout U14
A
- +
B
+ -
V1 = 0 Vi
V2 = 15
TD = 0 V+
NJM1458
TR = 10n
Vin TF = 10n
VOFF = 0 PW = 5u V- 15Vdc
VAMPL = 0 PER = 500u V2 -15Vdc
FREQ = 0 -6.0259m
AC = 0
DC = 0
0 0
Data sheet Simulation %Error
Slew Rate(v/us)
0.500 0.524 4.800
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006
6. Input current
Simulation result
-25nA
-30nA
-35nA
0s 0.5ms 1.0ms
I(Vi) I(Vin)
Time
Evaluation circuit
Rload
10k Vout U15
A
- +
B
+ -
VOFF = -6.0259m Vin V+
NJM1458
Vi
VOFF = 0 VAMPL = 0
VAMPL = 0 FREQ = 0 15Vdc
FREQ = 0 AC = 0 V-
AC = 0 DC = 0 -15Vdc
DC = 0
0 0
Data sheet Simulation %Error
Ib(pA) 30.000 29.894 -0.353
Ibos(pA) 5.000 5.000 0.000
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006
7. Open Loop Voltage Gain vs. Frequency
Simulation result
120
100
50
0
1.0Hz 100Hz 10KHz 1.0MHz 100MHz
DB(V(Vout)/V(Vin:+))
Frequency
Evaluation circuit
R1 Vout U14
A
2k
- +
B
+ -
Vi Vin V+
NJM1458
VOFF = 0 VOFF = 0
VAMPL = 0 VAMPL = 0
FREQ = 0 FREQ = 0 V- 15Vdc
AC = 0 AC = 1m
DC = 0 DC = -6.0259m -15Vdc
0 0
Data sheet Simulation %Error
f-0dB(MHz) 1.000 0.982 -1.800
Av-dc 106.000 106.320 0.301
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006

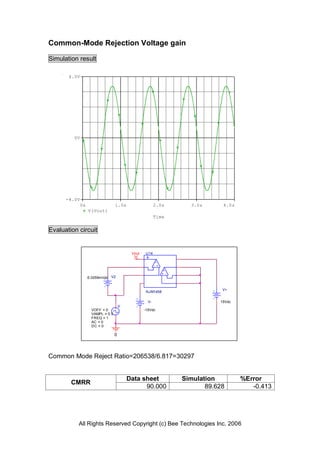

8. Common-Mode Rejection Voltage gain
Simulation result
4.0V
0V
-4.0V
0s 1.0s 2.0s 3.0s 4.0s
V(Vout)
Time
Evaluation circuit
Vout U14
A
- +
B
+ -
6.0259mVdc V2
V+
NJM1458
V- 15Vdc
V
VOFF = 0 -15Vdc
VAMPL = 0.5
FREQ = 1
AC = 0
DC = 0
0
Common Mode Reject Ratio=206538/6.817=30297
Data sheet Simulation %Error
CMRR
90.000 89.628 -0.413
All Rights Reserved Copyright (c) Bee Technologies Inc. 2006
