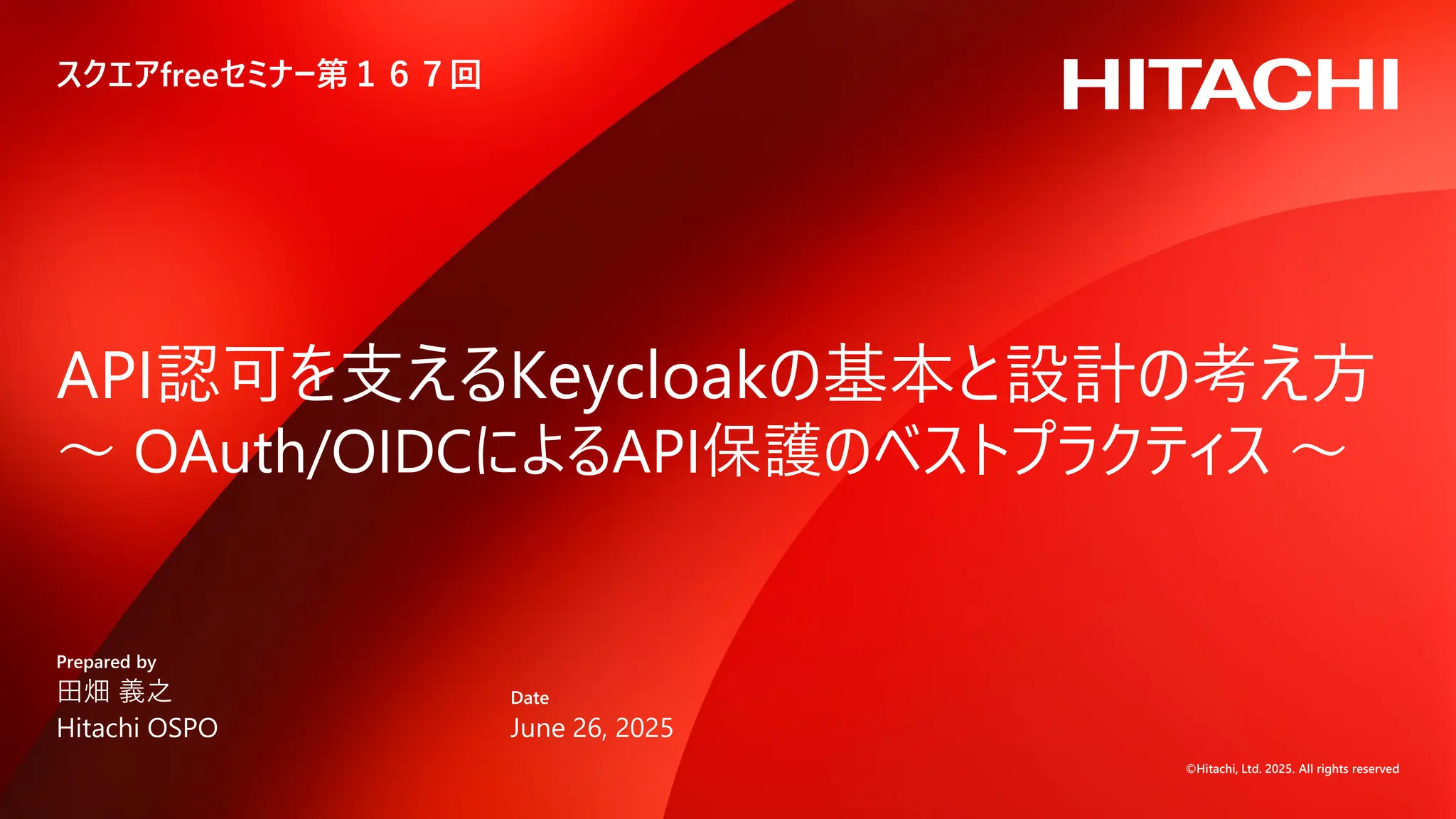

API認可を支えるKeycloakの基本と設計の考え方～ OAuth/OIDCによるAPI保護のベストプラクティス～

©Hitachi, Ltd. 2025. All rights reserved
スクエアfreeセミナー第１６７回
API認可を支えるKeycloakの基本と設計の考え方
～ OAuth/OIDCによるAPI保護のベストプラクティス～
Prepared by
田畑義之
Hitachi OSPO
Date
June 26, 2025

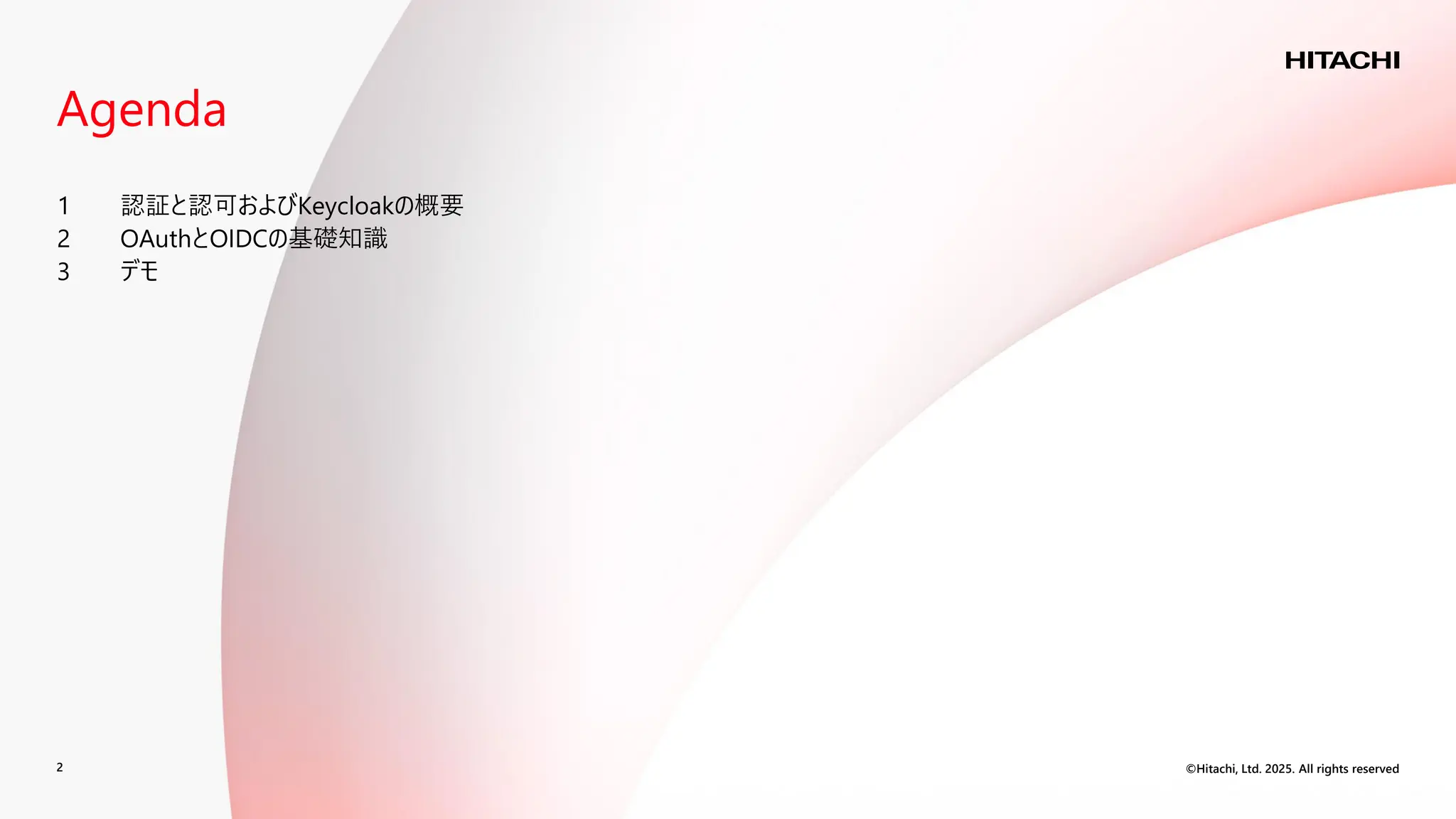

2
1 認証と認可およびKeycloakの概要
2 OAuthとOIDCの基礎知識
3 デモ
Agenda

Welcome – about speaker
API認可を支えるKeycloakの基本と設計の考え方～ OAuth/OIDCによるAPI保護のベストプラクティス～
3
田畑義之
シニアOSSコンサルタント
Hitachi OSPO
➢ CNCF TAG Security and ComplianceのTech Lead
➢ CNCF Ambassador / Cloud Native Community Japan
organizer / Cloud Native Security Japan founder
➢ LinkedIn: @ytabata, X: @yo_tabata,
GitHub: @y-tabata
• IDアクセス管理（IAM）とAPI分野のコンサルタント
➢APIおよび認証・認可プラットフォーム構築の上流工程等。
• コミュニティ貢献
➢CNCF TAG Security への貢献(ホワイトペーパー執筆など)。
➢Keycloak（IAMのOSS）などのOSSの開発。
• その他の活動
➢KubeCon、Apidays、Open Source Summit
などのイベントでの講演。
➢KeycloakやIAMに関する書籍や記事の執筆。
➢日本でCNCF関連ミートアップの主催。

4
3 デモ
Agenda

5
認証と認可とは
認証と認可およびKeycloakの概要
システムがユーザーに応じた適切な処理を行うためには、認証（Authentication）と認可（Authorization）が必
須です。

6
Keycloakとは
主な機能
⚫ 標準仕様のサポート。 ex. OAuth 2.0, OpenID
Connect 1.0, SAML v2, …
⚫ SNSアカウントを使ったログイン。 ex. GitHub, X,
Facebook, …
⚫ 既存ユーザストアとの連携。 ex. LDAP, Active
Directory, …
• IAM (IDアクセス管理) のOSS。
• OAuth2認可サーバの機能とシングルサインオン (SSO) の機能を有する。
• CNCF Incubatingプロジェクト。
標準仕様のサポート
Keycloak
LDAP
Active
Directory
RDB
OpenID Connect 1.0
SAML v2
GitHub
X
Facebook
ID管理
ソーシャルログイン
OAuth 2.0

7
Keycloakの主要なユースケース
Keycloakには主に、①API認可、②SSO(シングルサインオン)、③さまざまな認証、の3つのユースケースがあります。
前半の本セッションでは①のAPI認可のユースケースを詳しく取り上げます。

8
3 デモ
Agenda

9
OAuthとは
OAuthとOIDCの基礎知識
OAuth (OAuth 2.0)は、ユーザーのリソースへのアクセスを外部アプリケーションに認可するためのプロトコルであり、API
認可で広く用いられています。
API認可とは、「API呼び出しを行う際の認可」のことです。
OAuthには、リソースオーナー、リソースサーバー、クライアント、認可サーバー、といった4つの登場人物が存在します。

10
OAuthのフロー
OAuthではアクセストークンを発行するため、4種類のフローが定義されています。Keycloakは認可サーバーとしてこれら
すべてのフローに対応しています。
ここでは、ユーザーの認証が必要な場合によく用いられる「認可コードフロー」について説明します。
リソースオーナー
(ブラウザー)
クライアント認可サーバーリソースサーバー
API連携指示
認可リクエスト
ログイン
同意
ログイン画面
同意画面
認可レスポンス
トークンリクエスト
トークンレスポンス
API呼出し w/ アクセストークン

11
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面

12
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面
HTTP/1.1 302 Found
Location:
https://keycloak.example.com/realms/example/protocol/op
enid-connect/auth
?response_type=code&client_id=kakeiboapp&redirect_uri
=https%3A%2F%2Fkakeibo.example.com%2Fgettoken&sc
ope=read_balance

13
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面

14
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面

15
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面
HTTP/1.1 302 Found
Location: https://kakeibo.example.com/gettoken
?session_state=0c1ab474-d596-4abe-aeea-
2b57af3304a5&iss=https%3A%2F%2Fkeycloak.example.co
m%2Frealms%2Fapi&code=54af2eef-8b71-4c4e-b5f4-
381165cda2a5.0c1ab474-d596-4abe-aeea-
2b57af3304a5.e24e64db-66d5-479b-8cfc-e921e1b429d3

16
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面
POST /realms/example/protocol/openid-connect/token
HTTP/1.1
Authorization: Basic
a2FrZWlibzo5M2U1ODEzYy1kYTJhLTRmMzQtOWZjNi01Zm
JmM2FmNmZkNjE=
Content-Type: application/x-www-form-urlencoded
grant_type=authorization_code&code=54af2eef-8b71-
4c4e-b5f4-381165cda2a5.0c1ab474-d596-4abe-aeea-
2b57af3304a5.e24e64db-66d5-479b-8cfc-
e921e1b429d3&redirect_uri=https%3A%2F%2Fkakeibo.exa
mple.com%2Fgettoken

17
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面
HTTP/1.1 200 OK
Content-Type: application/json
Cache-Control: no-store
Pragma: no-cache
{
"access_token":"eyJhbGciOiJS<略>",
"expires_in":300,
"refresh_expires_in":1800,
"refresh_token":"eyJhbGciOiJI<略>",
"token_type":"Bearer",
"not-before-policy":0,
"session_state":"98793696-3f01-4a35-801a-4d30dcf75628",
"scope":"read_balance"
}

18
OAuthのフロー
(ブラウザー)
API連携指示
ログイン
同意
ログイン画面
同意画面
GET /sampleapi HTTP/1.1
Authorization: Bearer eyJhbGciOiJS<略>

19
アクセストークン
Keycloakのアクセストークンは、JWS（JSON Web Signature）に従ったフォーマットで表現され、Base64URLエン
コードされた3つの文字列が「.」で連結されています。
中央のペイロード部分にトークンとして扱うために必要な情報が、JWT（JSON Web Token）と呼ばれるJSON形式
で格納されています。

20
リフレッシュトークン
リフレッシュトークンは、アクセストークンと一緒に発行され、アクセストークンを再発行するために使います。
クライアント認可サーバー
リフレッシュリクエスト
w/ リフレッシュトークン
リフレッシュレスポンス
POST /realms/example/protocol/openid-connect/token
HTTP/1.1
YXBwbGljYXRpb246OTNlNTgxM2MtZGEyYS00ZjM0LTlmYzYt
NWZiZjNhZjZmZDYx
grant_type=refresh_token&refresh_token=eyJhbGciOiJI<略>
HTTP/1.1 200 OK
Pragma: no-cache
{
"access_token":"eyJhbGciOiJS<略>",
"expires_in":300,
"refresh_expires_in":1800,
"refresh_token":"eyJhbGciOiJI<略>",
"token_type":"Bearer",
"not-before-policy":0,
"session_state":"98793696-3f01-4a35-801a-4d30dcf75628",
"scope":"read_balance"
}

21
トークン無効化
トークンは、トークン無効化エンドポイントを使って無効化することができます。
クライアント認可サーバー
無効化リクエスト
無効化レスポンス
POST /realms/example/protocol/openid-connect/revoke
HTTP/1.1
YXBwbGljYXRpb246OTNlNTgxM2MtZGEyYS00ZjM0LTlmYz
YtNWZiZjNhZjZmZDYx
token=eyJhbGciOiJS<略>&token_type_hint=refresh_token
HTTP/1.1 200 OK

22
リソースサーバーでの認可判断
リソースサーバーは、アクセストークンを用いて、認可判断や業務処理を行います。

23
トークンイントロスペクション
認可サーバーのイントロスペクションエンドポイントにトークンを送信すると、認可サーバーは、それが有効であるか否かを
判断し、結果を属性情報とともに返却します。
イントロスペクションリクエスト
イントロスペクションレスポンス
POST
/realms/example/protocol/openid-
connect/token/introspect HTTP/1.1
cmVzb3VyY2Utc2VydmVyOmIxNzg0
MzI3LWIxMGEtNDJlNi1iMWIxLWVkZ
Dc5ND g0MGMxZg==
Content-Type: application/x-www-
form-urlencoded
token=eyJhbGciOiJS<略>
HTTP/1.1 200 OK
Pragma: no-cache
{
[アクセストークンのJWSペイロードの内容]
"active": true
}

24
OIDCとは
OIDCは、OAuthを拡張して作られた認証のためのプロトコルであり、主にSSOに使われます。
エンドユーザー
(ブラウザー)
RP
*Relying Party
OP
*OpenID Provider
API連携指示
ログイン
同意
ログイン画面
同意画面

25
OIDCとは
OIDCは、OAuthを拡張して作られた認証のためのプロトコルであり、主にSSOに使われます。
(ブラウザー)
RP OP
API連携指示
ログイン
同意
ログイン画面
同意画面
トークンレスポンスでIDトークンも一緒に返却
する。
IDトークンを検証し、RPはOPで認証されたエ
ンドユーザーの情報を取得する。

26
ログアウト
OIDCではログアウトについても規定されています。
ここでは、「バックチャネルログアウト」のフローについて説明します。
(ブラウザー)
RP1 OP RP2
ログアウト指示
ログアウトリクエスト
ログアウト後URLに遷移
バックチャネルログアウト
セッション削除

27
3 デモ
Agenda

28
デモの構成
デモ
認可コードフローによるアクセストークンの取得、リソースサーバーにおける認可判断、トークンリフレッシュ、トークン無効化
についてデモを行います。

29
商標
OpenID is a trademark or registered trademark of OpenID Foundation in the United States and other
countries.
Other brand names and product names used in this material are trademarks, registered trademarks, or
trade names of their respective holders.

Thank you
