1. Опыт построения комплексного
катастрофоустойчивого решения
NetApp и фрагмента системы
резервного копирования
Павел Чурин
Компания ICL

2.  Решение морально устарело
Проблемы

3.  Нет свободного дискового пространства.
 Низкая производительность.
Проблемы

4.  Резервные копии создаются медленно
Проблемы

5.  Синхронная репликация
Проблемы

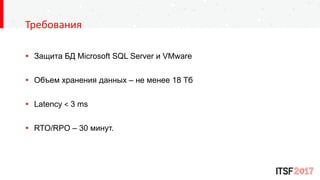

6.  Защита БД Microsoft SQL Server и VMware
 Объем хранения данных – не менее 18 Тб
 Latency ˂ 3 ms
 RTO/RPO – 30 минут.
Требования

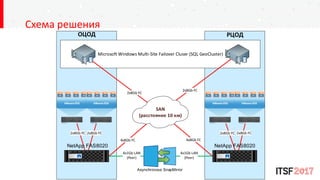

7. Схема решения
2x8Gb FC
Microsoft Windows Multi-Site Failover Cluser (SQL GeoCluster)
4x8Gb FC
ОЦОД РЦОД
2x8Gb FC
2x8Gb FC
4x8Gb FC
4x1Gb LAN
(Peer)
4x1Gb LAN
(Peer)
Asynchronous SnapMirror
SAN
(расстояние 10 км)
2x8Gb FC
NetApp FAS8020
2x8Gb FC 2x8Gb FC
NetApp FAS8020

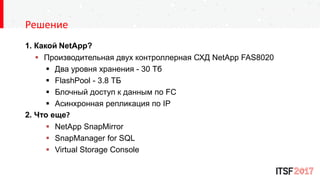

8. 1. Какой NetApp?
 Производительная двух контроллерная СХД NetApp FAS8020
 Два уровня хранения - 30 Тб
 FlashPool - 3.8 ТБ
 Блочный доступ к данным по FC
 Асинхронная репликация по IP
2. Что еще?
 NetApp SnapMirror
 SnapManager for SQL
 Virtual Storage Console
Решение

9. NetApp Snap Mirror
 Асинхронная репликация
 Дедуплицировано и компрессировано
раз и навсегда.
 Только уникальные блоки данных
 Возможность смены направления
репликации

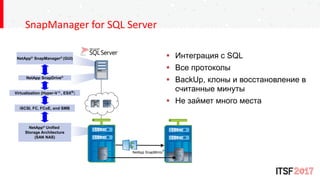

10. SnapManager for SQL Server
 Интеграция с SQL
 Все протоколы
 BackUp, клоны и восстановление в
считанные минуты
 Не займет много места
NetApp SnapDrive®
NetApp® Unified
Storage Architecture
(SAN NAS)
iSCSI, FC, FCoE, and SMB
Virtualization (Hyper-V ® , ESX®)
NetApp® SnapManager® (GUI)
NetApp SnapMirror
®

11. NetApp Virtual Storage Console
 Бесплатный продукт для веб-консоли vCenter, позволяющий
управлять системой хранения данных.

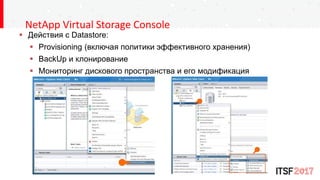

12. NetApp Virtual Storage Console
 Действия с Datastore:
 Provisioning (включая политики эффективного хранения)
 BackUp и клонирование
 Мониторинг дискового пространства и его модификация

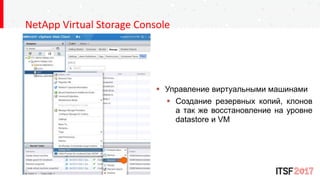

13. NetApp Virtual Storage Console
 Управление виртуальными машинами
 Создание резервных копий, клонов
а так же восстановление на уровне
datastore и VM

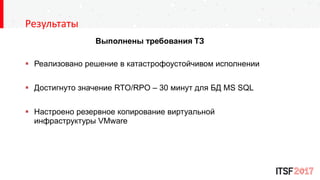

14. Результаты
Выполнены требования ТЗ
 Реализовано решение в катастрофоустойчивом исполнении
 Достигнуто значение RTO/RPO – 30 минут для БД MS SQL
 Настроено резервное копирование виртуальной
инфраструктуры VMware

15. Преимущества
 Extra Space
DeDuplication
Storage Compressed
Storage Efficiency
30 Tb
+10 Tb
30 Tb

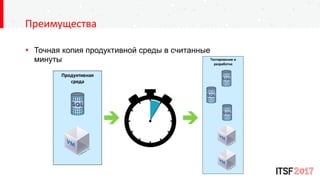

16. Преимущества
 Точная копия продуктивной среды в считанные
минуты
Тестирование и
разработка
Продуктивная
среда
Тестирование и
разработка
Продуктивная
среда
Тестирование и
разработка
Продуктивная
среда
Тестирование и
разработка
Продуктивная
среда

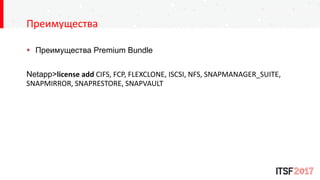

17. Преимущества
 Преимущества Premium Bundle
Netapp>license add CIFS, FCP, FLEXCLONE, ISCSI, NFS, SNAPMANAGER_SUITE,
SNAPMIRROR, SNAPRESTORE, SNAPVAULT

18. Спасибо за внимание!
Возникли вопросы?

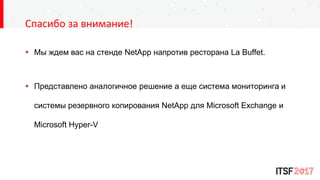

19. Спасибо за внимание!
 Мы ждем вас на стенде NetApp напротив ресторана La Buffet.
 Представлено аналогичное решение а еще система мониторинга и
системы резервного копирования NetApp для Microsoft Exchange и
Microsoft Hyper-V
