1. All Flash системы хранения –
примеры из реального опыта
Роман Козлов
roman.kozlov@netapp.com

2. Несколько историй
Нефтегазовая
отрасль
Финансы Розничная торговля

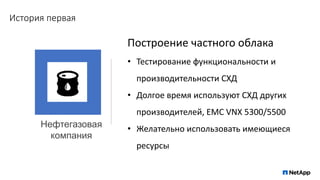

4. История первая
Нефтегазовая
компания
Построение частного облака
• Тестирование функциональности и
производительности СХД
• Долгое время используют СХД других
производителей, EMC VNX 5300/5500
• Желательно использовать имеющиеся
ресурсы

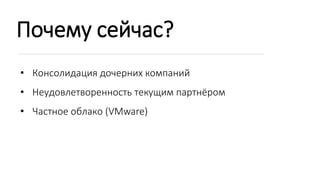

5. Почему сейчас?
• Консолидация дочерних компаний
• Неудовлетворенность текущим партнёром
• Частное облако (VMware)

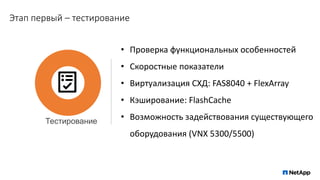

6. Этап первый – тестирование
Тестирование
• Проверка функциональных особенностей
• Скоростные показатели
• Виртуализация СХД: FAS8040 + FlexArray
• Кэширование: FlashCache
• Возможность задействования существующего
оборудования (VNX 5300/5500)

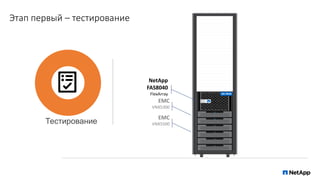

7. Этап первый – тестирование
Тестирование
NetApp
FAS8040
FlexArray
EMC
VNX5500
EMC
VNX5300

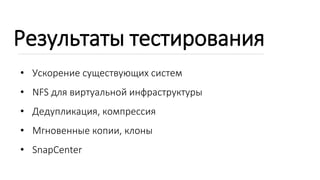

8. Результаты тестирования
• Ускорение существующих систем
• NFS для виртуальной инфраструктуры
• Дедупликация, компрессия
• Мгновенные копии, клоны
• SnapCenter

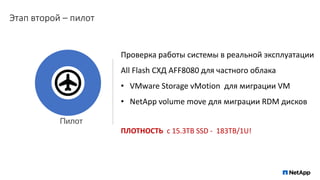

9. Этап второй – пилот
Пилот
Проверка работы системы в реальной эксплуатации
All Flash CХД AFF8080 для частного облака
• VMware Storage vMotion для миграции VM
• NetApp volume move для миграции RDM дисков
ПЛОТНОСТЬ с 15.3TB SSD - 183TB/1U!

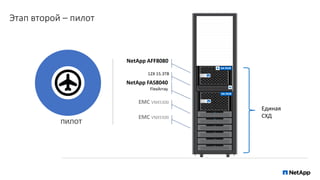

10. Этап второй – пилот
пилот
NetApp FAS8040
FlexArray
EMC VNX5500
EMC VNX5300
12X 15.3TB
NetApp AFF8080
Единая
СХД

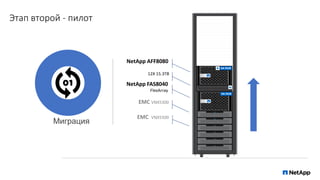

11. Этап второй - пилот
Миграция
NetApp FAS8040
FlexArray
EMC VNX5500
EMC VNX5300
12X 15.3TB
NetApp AFF8080

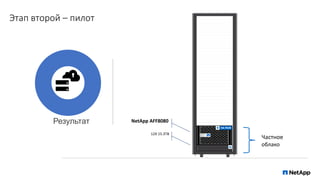

12. Этап второй – пилот
Результат
12X 15.3TB
NetApp AFF8080
Частное
облако

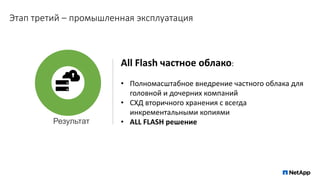

13. Этап третий – промышленная эксплуатация
All Flash частное облако:
• Полномасштабное внедрение частного облака для
головной и дочерних компаний
• СХД вторичного хранения с всегда
инкрементальными копиями
• ALL FLASH решениеРезультат

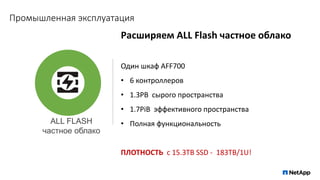

14. Промышленная эксплуатация
Расширяем ALL Flash частное облако
Один шкаф AFF700
• 6 контроллеров
• 1.3PB сырого пространства
• 1.7PiB эффективного пространства
• Полная функциональность
ПЛОТНОСТЬ с 15.3TB SSD - 183TB/1U!
ALL FLASH
частное облако

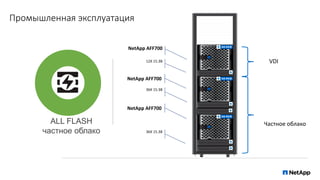

15. Промышленная эксплуатация
36X 15.3B
NetApp AFF700
12X 15.3B
NetApp AFF700
ALL FLASH
частное облако
Частное облако
36X 15.3B
NetApp AFF700
VDI

16. Промышленная эксплуатация
Железо
Slot 1
Slot 2
Slot 3
Slot 4
Slot 5
Slot 7
Slot 8
Slot 9
Slot 10
Slot 11
Slot 6
Slot 1
Slot 2
Slot 3
Slot 4
Slot 5
Slot 7
Slot 8
Slot 9
Slot 10
Slot 11
Slot 6

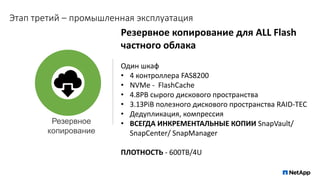

17. Этап третий – промышленная эксплуатация
Резервное копирование для ALL Flash
частного облака
Один шкаф
• 4 контроллера FAS8200
• NVMe - FlashCache
• 4.8PB сырого дискового пространства
• 3.1ЗPiB полезного дискового пространства RAID-TEC
• Дедупликация, компрессия
• ВСЕГДА ИНКРЕМЕНТАЛЬНЫЕ КОПИИ SnapVault/
SnapCenter/ SnapManager
ПЛОТНОСТЬ - 600TB/4U
Резервное
копирование

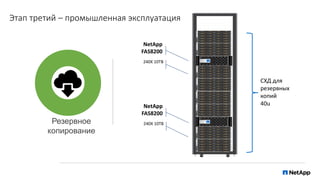

18. Этап третий – промышленная эксплуатация
Резервное
копирование
240X 10TB
NetApp
FAS8200
СХД для
резервных
копий
40u
240X 10TB
NetApp
FAS8200

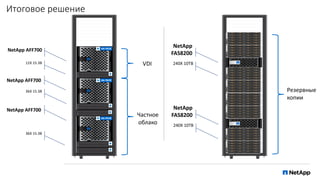

19. Итоговое решение
36X 15.3B
NetApp AFF700
12X 15.3B
NetApp AFF700
Частное
облако
36X 15.3B
NetApp AFF700
VDI 240X 10TB
NetApp
FAS8200
Резервные
копии
240X 10TB
NetApp
FAS8200

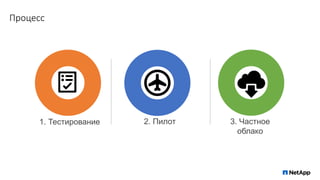

20. Процесс
1. Тестирование 2. Пилот 3. Частное
облако

21. Выводы
Постоянная производительность - это важно
Производительности много не бывает
Безопасное разделение ресурсов
Функциональность
Высокоплотные SSD позволяют получить стоимость решения
аналогичную гибридной системе
All Flash – новый уровень плотности хранения информации

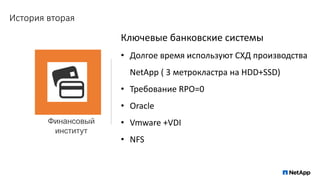

23. История вторая
Финансовый
институт
Ключевые банковские системы
• Долгое время используют СХД производства
NetApp ( 3 метрокластра на HDD+SSD)
• Требование RPO=0
• Oracle
• Vmware +VDI
• NFS

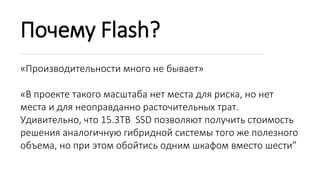

24. Почему Flash?
«Производительности много не бывает»
«В проекте такого масштаба нет места для риска, но нет
места и для неоправданно расточительных трат.
Удивительно, что 15.3TB SSD позволяют получить стоимость
решения аналогичную гибридной системы того же полезного
объема, но при этом обойтись одним шкафом вместо шести”

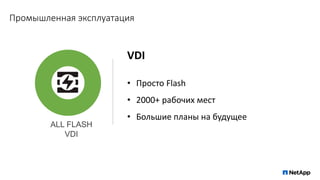

25. Промышленная эксплуатация
VDI
• Просто Flash
• 2000+ рабочих мест
• Большие планы на будущее
ALL FLASH
VDI

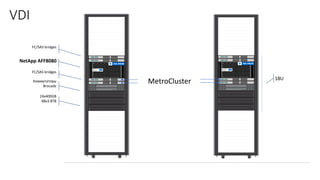

26. MetroCluster 18U
VDI
Коммутаторы
Brocade
NetApp AFF8080
FC/SAS bridges
FC/SAS bridges
24x400GB
48x3.8TB

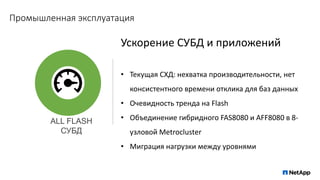

27. Промышленная эксплуатация
Ускорение СУБД и приложений
• Текущая СХД: нехватка производительности, нет
консистентного времени отклика для баз данных
• Очевидность тренда на Flash
• Объединение гибридного FAS8080 и AFF8080 в 8-
узловой Metrocluster
• Миграция нагрузки между уровнями
ALL FLASH
СУБД

28. CУБД
MetroCluster
FAS8080
2 контроллера
456x900GB SAS 10k
72x400GB SSD
439ТБ, 72u
AFF8080
2 контроллера
24x400GB SSD
48x3.8TB SSD
192ТБ, 12u
FAS8080
2 контроллера
456x900GB SAS 10k
72x400GB SSD
439ТБ, 72u
AFF8080
2 контроллера
24x400GB SSD
48x3.8TB SSD
192ТБ, 12u

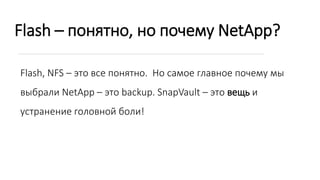

29. Flash – понятно, но почему NetApp?
Flash, NFS – это все понятно. Но самое главное почему мы
выбрали NetApp – это backup. SnapVault – это вещь и
устранение головной боли!

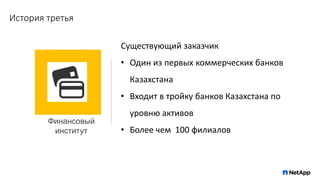

30. История третья
Финансовый
институт
Существующий заказчик
• Один из первых коммерческих банков
Казахстана
• Входит в тройку банков Казахстана по
уровню активов
• Более чем 100 филиалов

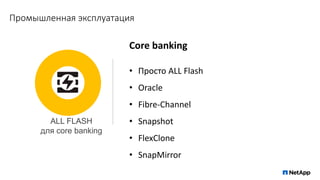

31. Промышленная эксплуатация
Core banking
• Просто ALL Flash
• Oracle
• Fibre-Channel
• Snapshot
• FlexClone
• SnapMirror
ALL FLASH
для core banking

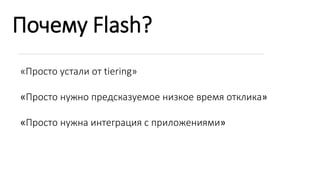

32. Почему Flash?
«Просто устали от tiering»
«Просто нужно предсказуемое низкое время отклика»
«Просто нужна интеграция с приложениями»

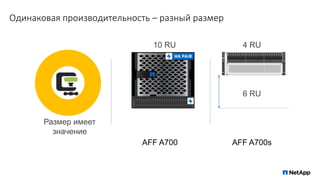

33. Одинаковая производительность – разный размер
Размер имеет
значение
10 RU 4 RU
6 RU
AFF A700 AFF A700s

34. Решение
NetApp
AFF A700s
Core
banking
NetApp
AFF A700s
DR site
72 X 3.8TB SSD
24 X 3.8TB SSD
SnapMirror

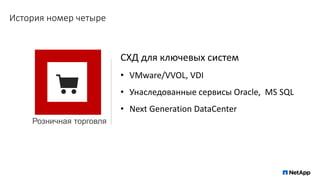

36. История номер четыре
Розничная торговля
СХД для ключевых систем
• VMware/VVOL, VDI
• Унаследованные сервисы Oracle, MS SQL
• Next Generation DataCenter

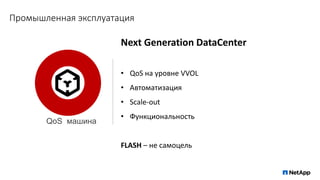

37. Промышленная эксплуатация
Next Generation DataCenter
• QoS на уровне VVOL
• Автоматизация
• Scale-out
• Функциональность
FLASH – не самоцель
QoS машина

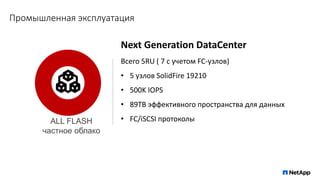

38. Промышленная эксплуатация
Next Generation DataCenter
Всего 5RU ( 7 с учетом FC-узлов)
• 5 узлов SolidFire 19210
• 500K IOPS
• 89TB эффективного проcтранства для данных
• FC/iSCSI протоколыALL FLASH
частное облако

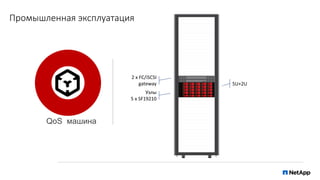

39. Промышленная эксплуатация
QoS машина
Узлы
5 x SF19210
5U+2U
2 x FC/iSCSI
gateway

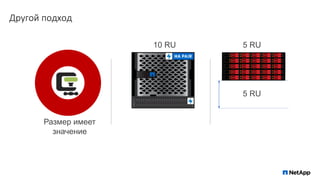

40. Другой подход
Размер имеет
значение
10 RU 5 RU
5 RU

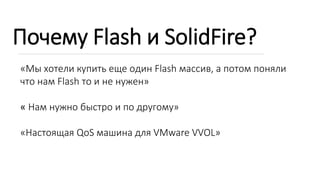

41. Почему Flash и SolidFire?
«Мы хотели купить еще один Flash массив, а потом поняли
что нам Flash то и не нужен»
« Нам нужно быстро и по другому»
«Настоящая QoS машина для VMware VVOL»

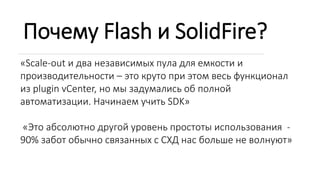

42. Почему Flash и SolidFire?
«Scale-out и два независимых пула для емкости и
производительности – это круто при этом весь функционал
из plugin vCenter, но мы задумались об полной
автоматизации. Начинаем учить SDK»
«Это абсолютно другой уровень простоты использования -
90% забот обычно связанных с СХД нас больше не волнуют»

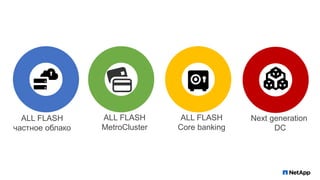

43. Next generation
DC
ALL FLASH
Сore banking
ALL FLASH
MetroCluster
ALL FLASH
частное облако

44. Вопросы?
