1. Nama : Umaeroh
Kelas : XII A TKJ
Mat pelajaran : setting ulang koneksi
jaringan
Nama : Umaeroh
Kelas : XII A TKJ
Mata pelajaran :
setting ulang
koneksi jaringan

2. Komponen-Komponen Jaringan Komputer Lengkap
Jaringan Komputer adalah sebuah sistem yang terdiri dari komputer dan
perangkat lain nya yang bekerja bersama-sama untuk mencapai suatu tujuan.
Tujuan dari jaringan computer adalah :
Membagi Sumber Daya,
Contohnya berbagi pemakaian CPU, Harddisk, Memory.
Komunikasi, Contohnya Surat Elektronik, Instant Messaging, Chatting.
Akses Informasi, Contohnya Browsing.
Agar dapat mencapai tujuan yang meminta dan memberikan layanan
(service). Pihak yang meminta layanan disebut klien (client) dan yang
memberikan layanan disebut pelayan (server).Arsitektur ini disebut dengan
sistem client-server, dan digunakan pada hampir seluruh aplikasi jaringan
komputer.
JENIS-JENIS JARINGAN PADA KOMPUTER
A. Local Area Network (LAN).
B. Metropolitan Area Network (MAN).
C. Wide Area Network (WAN).

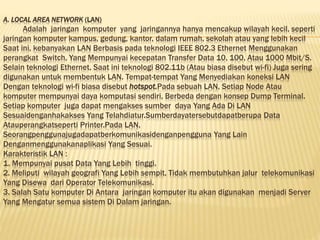

3. A. LOCAL AREA NETWORK (LAN)
Adalah jaringan komputer yang jaringannya hanya mencakup wilayah kecil, seperti
jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau yang lebih kecil
Saat ini, kebanyakan LAN Berbasis pada teknologi IEEE 802.3 Ethernet Menggunakan
perangkat Switch, Yang Mempunyai kecepatan Transfer Data 10, 100, Atau 1000 Mbit/S.
Selain teknologi Ethernet, Saat ini teknologi 802.11b (Atau biasa disebut wi-fi) Juga sering
digunakan untuk membentuk LAN. Tempat-tempat Yang Menyediakan koneksi LAN
Dengan teknologi wi-fi biasa disebut hotspot.Pada sebuah LAN, Setiap Node Atau
komputer mempunyai daya komputasi sendiri, Berbeda dengan konsep Dump Terminal.
Setiap komputer juga dapat mengakses sumber daya Yang Ada Di LAN
Sesuaidenganhakakses Yang Telahdiatur.Sumberdayatersebutdapatberupa Data
Atauperangkatseperti Printer.Pada LAN,
Seorangpenggunajugadapatberkomunikasidenganpengguna Yang Lain
Denganmenggunakanaplikasi Yang Sesuai.
Karakteristik LAN :
1. Mempunyai pusat Data Yang Lebih tinggi.
2. Meliputi wilayah geografi Yang Lebih sempit, Tidak membutuhkan jalur telekomunikasi
Yang Disewa dari Operator Telekomunikasi.
3. Salah Satu komputer Di Antara jaringan komputer itu akan digunakan menjadi Server
Yang Mengatur semua sistem Di Dalam jaringan.

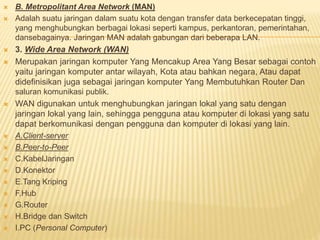

4.  B. Metropolitant Area Network (MAN)
 Adalah suatu jaringan dalam suatu kota dengan transfer data berkecepatan tinggi,
yang menghubungkan berbagai lokasi seperti kampus, perkantoran, pemerintahan,
dansebagainya. Jaringan MAN adalah gabungan dari beberapa LAN.
 3. Wide Area Network (WAN)
 Merupakan jaringan komputer Yang Mencakup Area Yang Besar sebagai contoh
yaitu jaringan komputer antar wilayah, Kota atau bahkan negara, Atau dapat
didefinisikan juga sebagai jaringan komputer Yang Membutuhkan Router Dan
saluran komunikasi publik.
 WAN digunakan untuk menghubungkan jaringan lokal yang satu dengan
jaringan lokal yang lain, sehingga pengguna atau komputer di lokasi yang satu
dapat berkomunikasi dengan pengguna dan komputer di lokasi yang lain.
 A.Client-server
 B.Peer-to-Peer
 C.KabelJaringan
 D.Konektor
 E.Tang Kriping
 F.Hub
 G.Router
 H.Bridge dan Switch
 I.PC (Personal Computer)

5.  J.Repeater
 K.Modem

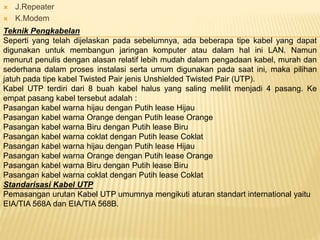

Teknik Pengkabelan
Seperti yang telah dijelaskan pada sebelumnya, ada beberapa tipe kabel yang dapat
digunakan untuk membangun jaringan komputer atau dalam hal ini LAN. Namun
menurut penulis dengan alasan relatif lebih mudah dalam pengadaan kabel, murah dan
sederhana dalam proses instalasi serta umum digunakan pada saat ini, maka pilihan
jatuh pada tipe kabel Twisted Pair jenis Unshielded Twisted Pair (UTP).
Kabel UTP terdiri dari 8 buah kabel halus yang saling melilit menjadi 4 pasang. Ke
empat pasang kabel tersebut adalah :
Pasangan kabel warna hijau dengan Putih lease Hijau
Pasangan kabel warna Orange dengan Putih lease Orange
Pasangan kabel warna Biru dengan Putih lease Biru
Pasangan kabel warna coklat dengan Putih lease Coklat
Pasangan kabel warna hijau dengan Putih lease Hijau
Pasangan kabel warna Orange dengan Putih lease Orange
Pasangan kabel warna Biru dengan Putih lease Biru
Pasangan kabel warna coklat dengan Putih lease Coklat
Standarisasi Kabel UTP
Pemasangan urutan Kabel UTP umumnya mengikuti aturan standart international yaitu
EIA/TIA 568A dan EIA/TIA 568B.

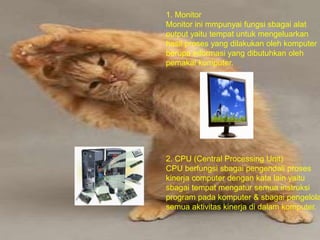

6. 1. Monitor
Monitor ini mmpunyai fungsi sbagai alat
output yaitu tempat untuk mengeluarkan
hasil proses yang dilakukan oleh komputer
berupa informasi yang dibutuhkan oleh
pemakai komputer.
2. CPU (Central Processing Unit)
CPU berfungsi sbagai pengendali proses
kinerja computer dengan kata lain yaitu
sbagai tempat mengatur semua instruksi
program pada komputer & sbagai pengelola
semua aktivitas kinerja di dalam komputer.

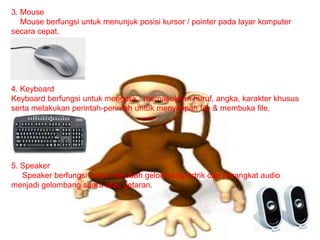

7. 3. Mouse
Mouse berfungsi untuk menunjuk posisi kursor / pointer pada layar komputer
secara cepat.
4. Keyboard
Keyboard berfungsi untuk mengetik / memasukkan huruf, angka, karakter khusus
serta melakukan perintah-perintah untuk menyimpan file & membuka file.
5. Speaker
Speaker berfungsi untuk merubah gelombang listrik dari perangkat audio
menjadi gelombang suara atau getaran.

8.  Mouse
Mouse berfungsi untuk menunjuk posisi kursor / pointer pada layar komputer secara cepat.
 Keyboard
Keyboard berfungsi untuk mengetik / memasukkan huruf, angka, karakter khusus serta melakukan perintah-perintah
untuk menyimpan file & membuka file.
 Speaker
Speaker berfungsi untuk merubah gelombang listrik dari perangkat audio menjadi gelombang suara atau getaran.
 – Modem, semua saluran jaringan komputer memerlukan modem pada tiap ujungnya. Modem dirancang untuk
beroperasi pada kecepatan tertentu biasanya 300, 1200, 2400, 4800 atau 96000 bit per detik dan seterusnya kecepatan
modem menentukan kecepatan transmisi data.
 Modem
 11. RAM / Modul Memori
Fungsi RAM / Memori adalah sebgai perangkat yang menyimpan proses kinerja komputer untuk sementara sehingga
membuat akses data yang sama lebih cepat.
 Power Supply
Power Supply berfungsi sbagai penghantar arus listrik, kontrol voltase pada perangkat keras komputer.

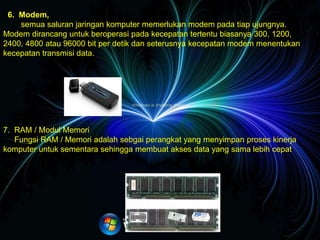

6. Modem,
semua saluran jaringan komputer memerlukan modem pada tiap ujungnya.
Modem dirancang untuk beroperasi pada kecepatan tertentu biasanya 300, 1200,
2400, 4800 atau 96000 bit per detik dan seterusnya kecepatan modem menentukan
kecepatan transmisi data.
7. RAM / Modul Memori
Fungsi RAM / Memori adalah sebgai perangkat yang menyimpan proses kinerja
komputer untuk sementara sehingga membuat akses data yang sama lebih cepat.

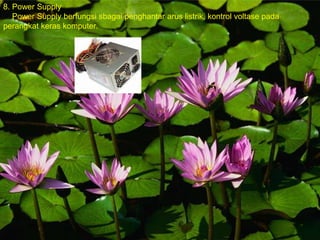

9. 8. Power Supply
Power Supply berfungsi sbagai penghantar arus listrik, kontrol voltase pada
perangkat keras komputer.
