1. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [1]
Pemograman Swing
Topics:
 Cara Menggunakan Netbeans
 Java Application
 Java Desktop Application
 Materi Tambahan
Netbeans:
Pada pertemuan kali ini, kita akan membahas lebih jauh mengenai swing. Swing adalah
sebuah library yang digunakan untuk “menggambar” objek-objek yang sifatnya grafis. Swing
adalah pengembangan dari library yang sudah ada sebelumnya, yaitu AWT (Abstract
Windowing Toolkit). Paket Swing sendiri bukan merupakan paket utama dari Java, sehingga
untuk menggunakan paket Swing, harus mengimport paket javax.swing.*.
Cara Menggunakan Netbeans
Penulis menggunakan netbeans versi 6.8. Namun tidak menutup kemungkinan praktikan
bisa menggunakan netbeans versi di atasnya. Di bawah ini merupakan tampilan splash screen
saat menjalankan netbeans.
Setelah masuk ke netbeans, silakan bikin project baru. Caranya adalah dengan masuk ke bagian
menu bar (berada di bagian pojok kiri atas) [File] -> [New Project]. Untuk lebih jelasnya bisa
lihat gambar di bawah ini.

2. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [2]
Java Application
Pilih Categories:java dan Projects: Java Application. Kemudian tekan tombol [next>].
Gantilah Project Name menjadi Latihan1 seperti tampak di bawah ini.
* Kalian bebas untuk menyimpan file project di mana saja. Sebaiknya simpan di direktori lain
(bukan directori default yang diberikan oleh netbeans) dan beri nama folder sesuai dengan
nim kalian agar project tersebut dapat dipakai lagi untuk belajar.
Lalu tekan Finish.
Lokasi untuk
menyimpan Project

3. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [3]
Tampilan Project di Netbeans
Gambar di atas menunjukkan beberapa tampilan pada netbeans yang sering digunakan. Untuk
lebih jelasnya silakan tambahkan code di bawah ini kedalam blok main.
Build dan Run Program. Kalian telah berhasil membuat sebuah project di Netbeans ^^
Hasil dari menjalankan program di netbeans dapat di lihat di bagian Output.
Contoh program di atas merupakan contoh program Java Application yang dibuat melalui
netbeans, sebenarnya Java Application ini telah kita pelajari di pertemuan sebelumnya Cuma
bedanya kemarin kita menggunakan Editplus sebagai Text Editor.
Java Desktop Application
Java Desktop Application atau bisa juga disebut sebagai pemograman berbasis GUI
merupakan pemograman yang menggunakan library Swing ataupun AWT. Pada pemograman
berbasis GUI, kita bisa membuat suatu aplikasi yang berbasis pada form yang sering kita jumpai
saat menjalankan suatu aplikasi, software dan lainnya. Untuk lebih jelas mengenai
pemograman berbasis GUI di java, silakan ikuti langkah di bawah ini.
Langkah membuat aplikasi berbasis GUI menggunakan Netbeans.
1. Buat Project Baru (cara pembuatan project baru dapat di lihat di atas).
[File] -> [New Project]
2. Pilih Categories: Java dan Projects: Java Desktop Application. Kemudian tekan tombol
[next>].
Icon Build
Icon Build and Clean Run
Tempat kita menulis
program
blok main
Output

4. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [4]
3. Ubahlah Project Name menjadi JavaGUI, Project Location: (bebas) atau tidak perlu
diubah (direktori default dari Netbeans). Seperti gambar di bawah ini.
Kemudian klik Finish.
Apabila semua langkah telah dijalankan, maka kalian telah berhasil membuat suatu aplikasi
yang berbasis GUI menggunakan Netbeans ^^. Coba Compile dan Jalankan aplikasi sederhana di
atas.
Gambar di bawah ini merupakan tampilan secara keseluruhan Java Desktop Application pada
Netbeans.
Form
Navigator
Properties
Palette
Source and Design

5. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [5]
Tutorial 1 :: Mengenal komponen-komponen Swing pada Java
Pada tutorial 1 ini kita akan membuat suatu aplikasi sederhana pada Netbeans yang
berbasis GUI dengan menggunakan beberapa komponen yang disediakan dalam library Swing.
Untuk lebih jelasnya silakan ikuti langkah-langkah di bawah ini.
1. Tambahkan beberapa komponen swing ke dalam form dengan cara di-drag ke dalam
form. Komponen-komponen swing pada java terletak di bagian palette (lihat gambar di
atas)
Komponen:
1. Label (4 buah)
2. Text Field (1 buah)
3. Check Box (3 buah)
4. Radio Button (2 buah)
5. List (1 buah)
6. Button (1 buah)
Untuk lebih jelasnya lihat gambar di bawah ini:
2. Ubalah property text dan name dari masing-masing komponen form menjadi:
Komponen Name Text
CheckBox1 cbHob1 Makan
CheckBox2 cbHob2 Shopping
CheckBox3 cbHob3 Tidur
Button 1 btnSubmit Submit!
TextBox1 txtNama (kosong)
RadioButton1 rdLaki Laki-Laki
RadioButton2 rdPerempuan Perempuan
ListBox1 lstJurusan (tidak diubah)

6. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [6]
Setelah itu, tekan tombol “…” pada properti Model milik lstJurusan, akan muncul sebuah
jendela dan isilah dengan:
Ubahlah juga semua property text pada masing-masing Label sehingga menjadi seperti gambar
di bawah ini.
3. Nah, setelah kita mendesain tampilannya, kita akan masuk ke bagian coding. Klik kanan pada
btnSubmit kemudian pilih [Events]-> [Action] -> [actionPerformed] maka kita akan masuk ke
code editor.

7. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [7]
Tambahkan code di bawah ini.
Gambar di bawah untuk meng-import JOptionPane secara otomatis.
Klik icon lampu dan pilih “Add import for javax.swing.JOptionPane”
Pada tahap ini kita telah berhasil membuat suatu aplikasi sederhana bersasis GUI. Untuk
melihat hasilnya, klik Build dan Run.
Coba klik radio button Laki-laki dan Perempuan. Lihat apa yang terjadi! Keanehan
apa yang bisa kalian temukan?
Untuk mengatasi keanehan tersebut, mari kita kembali membuka design pada form dan
menambahkan satu komponen baru ke dalam form yaitu “Button Group”. Masuk ke property
buttonGroup milik rdLaki dan rdPerempuan kemudian pilih buttonGroup1. Build dan Run
kembali aplikasi Anda kemudian klik radio button Laki-laki dan Perempuan.

8. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [8]
Tutorial 2 :: Pemanggilan Form lain
Pada tutorial ini, kita akan memanggil form lain dari suatu form induk.
Ikuti langkah-langkah di bawah ini:
1. Buatlah sebuah Project Baru dan pilih Java Desktop Application
2. Gantilah Nama Project menjadi ManggilForm
3. Tambahkan sebuah Button pada form ManggilForm. Ubah property text Button tersebut
menjadi Panggil Form.
4. Tambahkan 1 form lagi sebagai form yang akan dipanggil.
Caranya:
Klik kanan pada package manggilform kemudian milih [new] -> [JFrame Form]
seperti tampak pada gambar di bawah ini.
Ubahlah Class Name menjadi FormAnak. Kemudian tekan finish. Pembentukan form anak
telah selesai.
5. Tambahakan sebuah Label. Ubah property text Label tersebut dengan “Saya adalah
Form Anak”.
6. Tambahkan code di bawah ini pada Button yang telah kita buat tadi di form
ManggilForm.

9. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010 [9]
7. Build dan Run aplikasi tersebut. Coba Tekan tombol Panggil Form.
* Coba jalankan kembali aplikasi tersebut dan panggil form anak kemudian tutup form anak,
apa yang terjadi?
Iya, form induk juga ikut ketutup saat form anak ditutup. Mengapa demikian?
Coba ganti property defaultCloseOperation pada form anak menjadi “Dispose”. Build dan
jalankan kembali aplikasi tersebut kemudian panggil form anak dan tutup jendela form
anak.
Tutorial 2 :: Penggunaan MenuBar pada Netbeans
Ikuti langkah-langkah di bawah ini:
1. Buatlah sebuah Project Baru dan pilih Java Application
2. Gantilah Nama Project menjadi CobaMenuBar. Jangan lupa untuk meng-uncheck bagian
Create Main Class karena kita akan membuat Main Class kita sendiri
3. Tambahkan sebuah JFrameForm baru pada package Sources Package
4. Gantilah Class Name menjadi MenuBar. Kemudian tekan finish.
5. Tambahkan sebuah Menu Bar dengan cara meng-drag Menu Bar ke dalam form. Menu
Bar terletak di dalam pallete dan berada dalam kategori Swing Menus
6. Tambahkan Menu Item ke dalam Menu Bar sebanyak 2 buah. Ganti property text
masing-masing Menu Item menjadi Exit dan About.
7. Tambahkan code pada Menu Item Exit (menggunakan Event actionPerformed).
8. Tambahkan code pada Menu Item About (menggunakan Event actionPerformed).

10. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010
[10]
9. Build dan Run Aplikasi tersebut. Klik menu File dan pilih About. Klik menu File dan pilih
Exit.
Beberapa contoh aplikasi di atas merupakan contoh sederhana dalam menggunakan
Netbeans berbabis GUI. Untuk melatih dan mengembangkan skill dalam membuat aplikasi yang
berbabis GUI, silakan untuk mencoba komponen lain yang telah disediakan oleh Netbeans.
Misalnya Combo Box dan Tabbed Pane.

11. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010
[11]
Latihan!!
1. Buatlah sebuah kalkulator sederhana dengan Java Desktop Application.
2. Buatlah sebuah Aplikasi yang bisa mengkonversi suatu temperatur dengan Java
Desktop Application.

12. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010
[12]
Materi Tambahan:
Graphics2D
Java telah menyediakan beberapa class untuk menggambar beberapa objek grafik yang sifatnya
2D, misalnya bujur sangkar, elipse, dan segitiga. Untuk menggunakan objek ini, Anda harus mengimport
paket java.awt.* dan java.awt.geom.*;
Buatlah sebuah JFrame Form baru dan beri nama BermainGrafik. Tambahkan beberapa method
di dalamnya seperti berikut:
Untuk mencoba program di atas, silakan panggil method yang telah kita buat. Panggil method
tersebut dari method paint.
Method yang telah kita buat
Untuk mengambar menggunakan
grafik, kita harus menggoverride
method paint

13. PRAKTIKUM PBO – SWING – MODUL 5
© Tim Asisten PBO – UKDW 2010
[13]

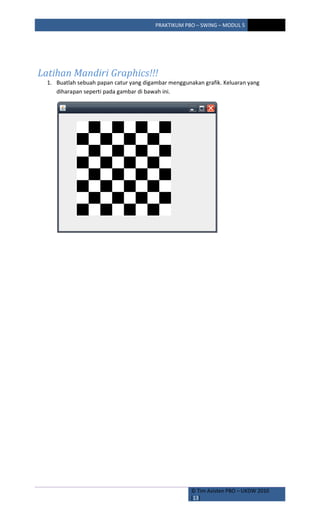

Latihan Mandiri Graphics!!!
1. Buatlah sebuah papan catur yang digambar menggunakan grafik. Keluaran yang
diharapan seperti pada gambar di bawah ini.
