積分要素の過渡応答性(MATLAB)

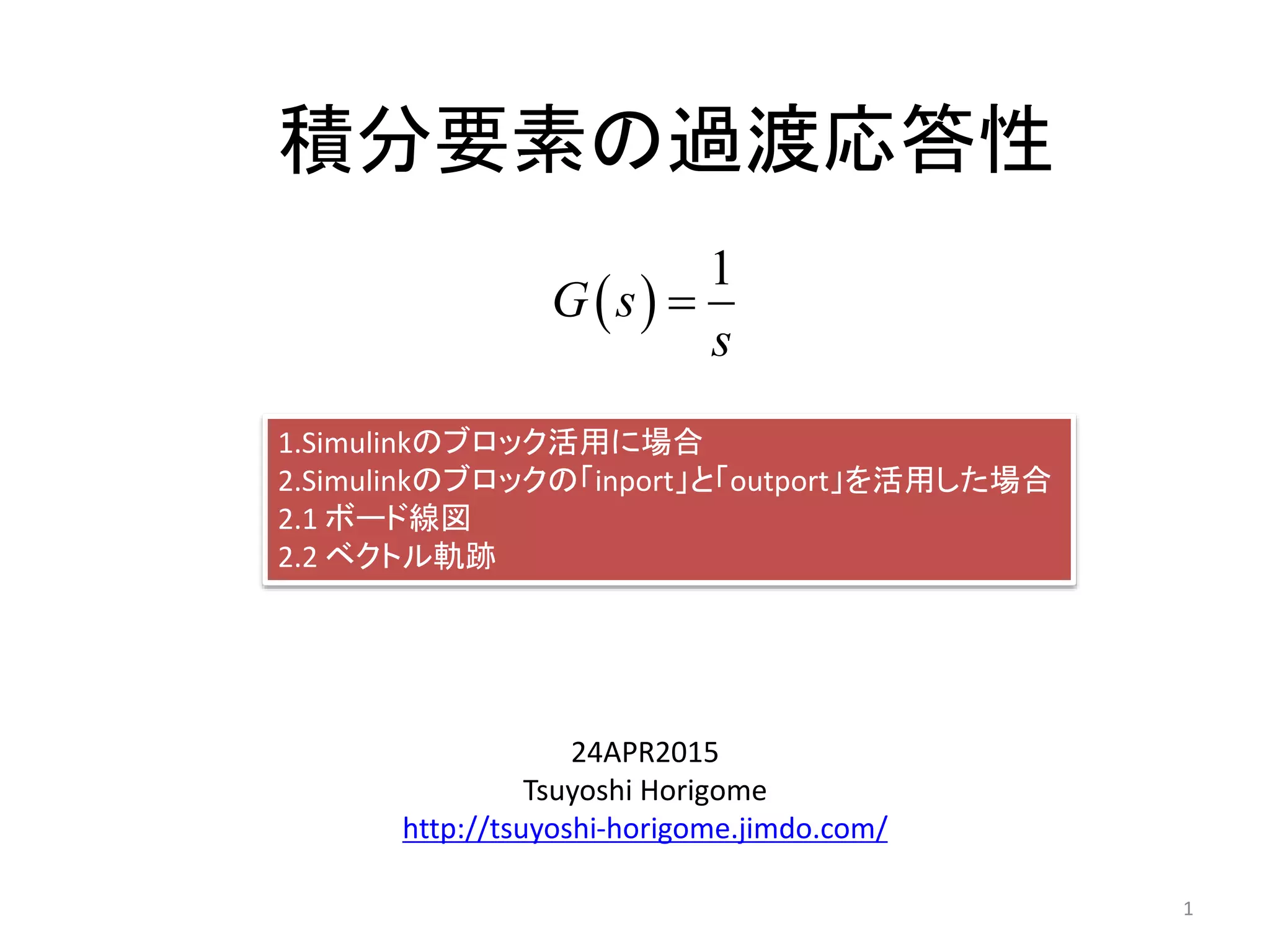

1. 積分要素の過渡応答性
24APR2015
Tsuyoshi Horigome
http://tsuyoshi-horigome.jimdo.com/
 
1
G s
s

1
1.Simulinkのブロック活用に場合
2.Simulinkのブロックの「inport」と「outport」を活用した場合
2.1 ボード線図
2.2 ベクトル軌跡

2. 2
1.Simulinkのブロック活用に場合

3. 3
2.Simulinkのブロックの「inport」と「outport」を活用した場合

4. 4
2.1 ボード線図
>> [num,den]=linmod('s01');
>> bode(num,den);grid
MATLABでのコマンドは下記の2行

5. 5
2.1 ボード線図

6. 6
2.2 ベクトル軌跡
>> nyquist(num,den);grid
MATLABでのコマンドは下記の1行

7. 7
2.2 ベクトル軌跡
