Topologi Jaringan

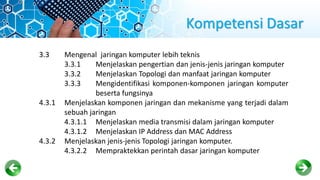

1. INFORMATIKA

2. Kompetensi Dasar
3.3 Mengenal jaringan komputer lebih teknis
3.3.1 Menjelaskan pengertian dan jenis-jenis jaringan komputer
3.3.2 Menjelaskan Topologi dan manfaat jaringan komputer
3.3.3 Mengidentifikasi komponen-komponen jaringan komputer
beserta fungsinya
4.3.1 Menjelaskan komponen jaringan dan mekanisme yang terjadi dalam
sebuah jaringan
4.3.1.1 Menjelaskan media transmisi dalam jaringan komputer
4.3.1.2 Menjelaskan IP Address dan MAC Address
4.3.2 Menjelaskan jenis-jenis Topologi jaringan komputer.
4.3.2.2 Mempraktekkan perintah dasar jaringan komputer

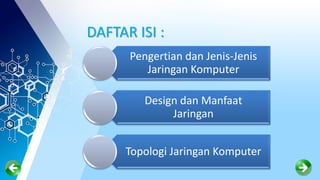

3. DAFTAR ISI :
Pengertian dan Jenis-Jenis
Jaringan Komputer
Design dan Manfaat
Jaringan
Topologi Jaringan Komputer

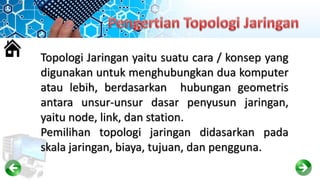

4. Topologi Jaringan yaitu suatu cara / konsep yang
digunakan untuk menghubungkan dua komputer
atau lebih, berdasarkan hubungan geometris
antara unsur-unsur dasar penyusun jaringan,
yaitu node, link, dan station.
Pemilihan topologi jaringan didasarkan pada
skala jaringan, biaya, tujuan, dan pengguna.

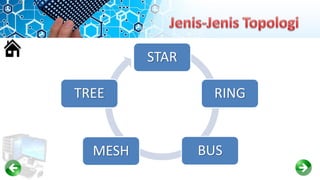

5. STAR
RING
BUSMESH
TREE

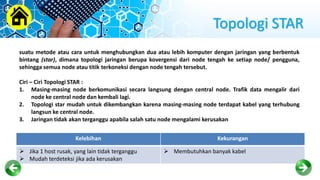

6. Topologi STAR
Kelebihan Kekurangan
 Jika 1 host rusak, yang lain tidak terganggu
 Mudah terdeteksi jika ada kerusakan
 Membutuhkan banyak kabel
suatu metode atau cara untuk menghubungkan dua atau lebih komputer dengan jaringan yang berbentuk
bintang (star), dimana topologi jaringan berupa kovergensi dari node tengah ke setiap node/ pengguna,
sehingga semua node atau titik terkoneksi dengan node tengah tersebut.
Ciri – Ciri Topologi STAR :
1. Masing-masing node berkomunikasi secara langsung dengan central node. Trafik data mengalir dari
node ke central node dan kembali lagi.
2. Topologi star mudah untuk dikembangkan karena masing-masing node terdapat kabel yang terhubung
langsun ke central node.
3. Jaringan tidak akan terganggu apabila salah satu node mengalami kerusakan

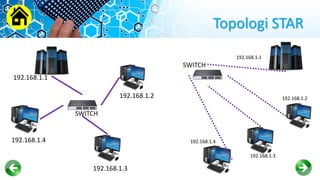

7. Topologi STAR
192.168.1.2
192.168.1.3
192.168.1.1
192.168.1.4
192.168.1.2
192.168.1.3
192.168.1.1
192.168.1.4
SWITCH
SWITCH

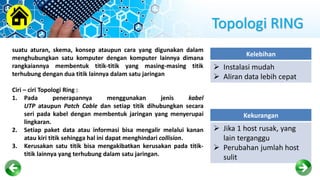

8. Topologi RING
suatu aturan, skema, konsep ataupun cara yang digunakan dalam
menghubungkan satu komputer dengan komputer lainnya dimana
rangkaiannya membentuk titik-titik yang masing-masing titik
terhubung dengan dua titik lainnya dalam satu jaringan
Ciri – ciri Topologi Ring :
1. Pada penerapannya menggunakan jenis kabel
UTP ataupun Patch Cable dan setiap titik dihubungkan secara
seri pada kabel dengan membentuk jaringan yang menyerupai
lingkaran.
2. Setiap paket data atau informasi bisa mengalir melalui kanan
atau kiri titik sehingga hal ini dapat menghindari collision.
3. Kerusakan satu titik bisa mengakibatkan kerusakan pada titik-
titik lainnya yang terhubung dalam satu jaringan.
Kelebihan
 Instalasi mudah
 Aliran data lebih cepat
Kekurangan
 Jika 1 host rusak, yang
lain terganggu
 Perubahan jumlah host
sulit

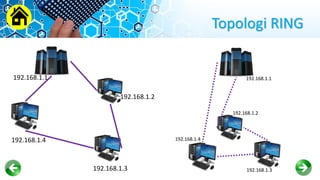

9. Topologi RING
192.168.1.2
192.168.1.3
192.168.1.1
192.168.1.4
192.168.1.2
192.168.1.3
192.168.1.1
192.168.1.4

10. Topologi BUS
suatu metode atau cara untuk menghubungkan dua atau lebih komputer secara
serial, dengan memakai kabel utama sebagai center atau pusat lalu lintas data.
Ciri – ciri Topologi BUS :
1. Semua komputer dalam jaringan terhubung melalui kabel tunggal sebagai
media transmisi
2. Kabel tunggal tersebut berfungsi sebagai backbone yang menjadi jalur data
3. Setiap ujung kabel utama terpasang terminator untuk menghentikan sinyal
dan mencegah terjadinya tabrakan sinyal

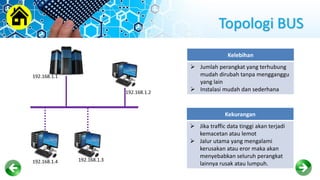

11. Topologi BUS
192.168.1.2
192.168.1.3
192.168.1.1
192.168.1.4
Kelebihan
 Jumlah perangkat yang terhubung
mudah dirubah tanpa mengganggu
yang lain
 Instalasi mudah dan sederhana
Kekurangan
 Jika traffic data tinggi akan terjadi
kemacetan atau lemot
 Jalur utama yang mengalami
kerusakan atau eror maka akan
menyebabkan seluruh perangkat
lainnya rusak atau lumpuh.

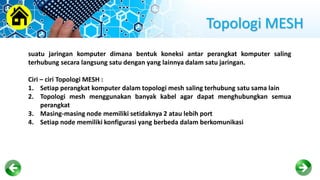

12. Topologi MESH
suatu jaringan komputer dimana bentuk koneksi antar perangkat komputer saling
terhubung secara langsung satu dengan yang lainnya dalam satu jaringan.
Ciri – ciri Topologi MESH :
1. Setiap perangkat komputer dalam topologi mesh saling terhubung satu sama lain
2. Topologi mesh menggunakan banyak kabel agar dapat menghubungkan semua
perangkat
3. Masing-masing node memiliki setidaknya 2 atau lebih port
4. Setiap node memiliki konfigurasi yang berbeda dalam berkomunikasi

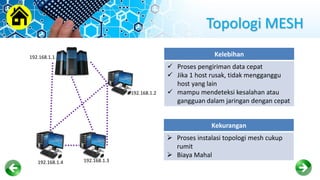

13. Topologi MESH
192.168.1.2
192.168.1.3
192.168.1.1
192.168.1.4
Kelebihan
 Proses pengiriman data cepat
 Jika 1 host rusak, tidak mengganggu
host yang lain
 mampu mendeteksi kesalahan atau
gangguan dalam jaringan dengan cepat
Kekurangan
 Proses instalasi topologi mesh cukup
rumit
 Biaya Mahal

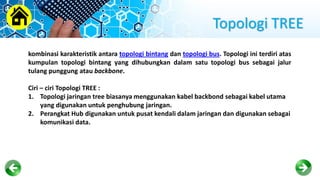

14. Topologi TREE
kombinasi karakteristik antara topologi bintang dan topologi bus. Topologi ini terdiri atas
kumpulan topologi bintang yang dihubungkan dalam satu topologi bus sebagai jalur
tulang punggung atau backbone.
Ciri – ciri Topologi TREE :
1. Topologi jaringan tree biasanya menggunakan kabel backbond sebagai kabel utama
yang digunakan untuk penghubung jaringan.
2. Perangkat Hub digunakan untuk pusat kendali dalam jaringan dan digunakan sebagai
komunikasi data.

15. Topologi TREE
192.168.1.8
192.168.1.9
192.168.1.1
192.168.1.7
Kelebihan
 Mampu menjangkau area jauh
 Identifikasi kerusakan mudah
 sangat cocok apabila digunakan untuk
jaringan berskala besar
Kekurangan
 Apabila terjadi kerusakan pada kabel
tunggal, semua jaringan akan terganggu
 Sering terjadi tabrakan data
192.168.1.6
192.168.1.3
192.168.1.4
192.168.1.2
192.168.1.5

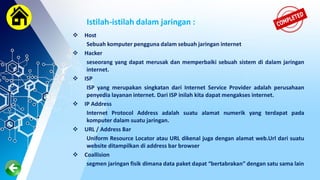

16. Istilah-istilah dalam jaringan :
 Host
Sebuah komputer pengguna dalam sebuah jaringan internet
 Hacker
seseorang yang dapat merusak dan memperbaiki sebuah sistem di dalam jaringan
internet.
 ISP
ISP yang merupakan singkatan dari Internet Service Provider adalah perusahaan
penyedia layanan internet. Dari ISP inilah kita dapat mengakses internet.
 IP Address
Internet Protocol Address adalah suatu alamat numerik yang terdapat pada
komputer dalam suatu jaringan.
 URL / Address Bar
Uniform Resource Locator atau URL dikenal juga dengan alamat web.Url dari suatu
website ditampilkan di address bar browser
 Coallision
segmen jaringan fisik dimana data paket dapat “bertabrakan” dengan satu sama lain
