Topologi jaringan komputer
- 1.
- 2. Pengertian • PengertianTopologiJaringan komputer adalah metode atau cara yang digunakan agar dapat menghubungkan satu komputer dengan komputer lainnya. Struktur atau jaringan yang digunakan untuk menghubungkan satu komputer dengan komputer lainnya bisa dengan menggunakan kabel ataupun nirkabel (tanpa kabel). • Pada pelaksanaannya, ada beberapa macam topologi jaringan komputer yang digunakan sesuai dengan skala jaringan, tujuan, biaya, dan penggunanya. Beberapa macam topologi jaringan tersebut adalah topologi ring, topologi bus, topologi star, topologi mesh, dan topologi tree. • Masing-masing jenis topologi tersebut memiliki kelebihan dan kekurangan sehingga dalam penggunaannya harus benar-benar memperhatikan peruntukkannya.

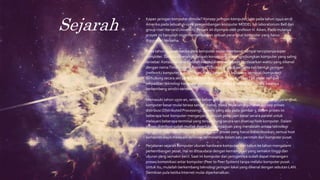

- 3. Sejarah • Kapan jaringankomputer dimulai? Konsep jaringan komputer lahir pada tahun 1940-an di Amerika pada sebuah proyek pengembangan komputer MODEL I di laboratorium Bell dan group riset HarvardUniversity. Proyek ini dipimpin oleh profesor H.Aiken. Pada mulanya proyek ini hanyalah ingin memanfaatkan sebuah perangkat komputer yang harus digunakan bersama. Pada tahun 1950-an ketika jenis komputer mulai membesar sampai terciptanya super komputer. Saat itu dikenalkan sebuah konsep untuk menghubungkan komputer yang saling tersebar. Konsep tersebut adalah konsep distribusi proses berdasarkan waktu yang dikenal dengan namaTime Sharing System (TSS), maka untuk pertama kali bentuk jaringan (network) komputer diaplikasikan. Pada sistemTSS beberapa terminal (komputer) terhubung secara seri ke sebuah host komputer. Dalam prosesTSS mulai nampak perpaduan teknologi komputer dan teknologi telekomunikasi yang pada awalnya berkembang sendiri-sendiri. Memasuki tahun 1970-an, setelah beban pekerjaan bertambah banyak dan harga perangkat komputer besar mulai terasa sangat mahal, maka mulailah digunakan konsep proses distribusi (Distributed Processing). Seperti yang ada pada gambar 3, dalam proses ini beberapa host komputer mengerjakan sebuah pekerjaan besar secara paralel untuk melayani beberapa terminal yang tersambung secara seri disetiap host komputer. Dalam proses distribusi sudah mutlak diperlukan perpaduan yang mendalam antara teknologi komputer dan telekomunikasi, karena selain proses yang harus didistribusikan, semua host komputer wajib melayani terminal-terminalnya dalam satu perintah dari komputer pusat. • Perjalanan sejarah komputer ukuran hardware komputer dari tahun ke tahun mengalami perkembangan pesat. Hal ini ditsaudarai dengan kemampuan yang semakin tinggi dan ukuran yang semakin kecil. Saat ini komputer dan jaringannya sudah dapat menangani proses komunikasi antar komputer (Peer to Peer System) tanpa melalui komputer pusat. Untuk itu, mulailah berkembang teknologi jaringan lokal yang dikenal dengan sebutan LAN. Demikian pula ketika Internet mulai diperkenalkan.
- 4. Jenis-Jenis • TopologiRing • Topologi Bus • Topologi Star • Topologi Mesh • TopologiTree • Topologi Peer to Peer • Topologi Linier • Topologi Hybrid

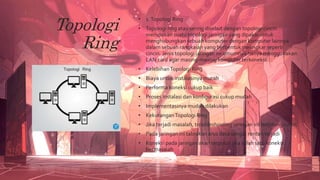

- 5. Topologi Ring • 1.Topologi Ring •Topologi ring atau sering disebut dengan topologi cincin merupakan suatu topologi jaringan yang dipakai untuk menghubungkan sebuah komputer dengan komputer lainnya dalam sebuah rangkaian yang berbentuk melingkar seperti cincin. Jenis topologi jaringan ini umumnya hanya menggunakan LAN card agar masing-masing komputer terkoneksi. • KelebihanTopologi Ring • Biaya untuk instalasinya murah • Performa koneksi cukup baik • Proses instalasi dan konfigurasi cukup mudah • Implementasinya mudah dilakukan • KekuranganTopologi Ring • Jika terjadi masalah, troubleshooting jaringan ini terhitung rumit • Pada jaringan ini tabrakan arus data sangat rentan terjadi • Koneksi pada jaringan akan terputus jika salah satu koneksi bermasalah

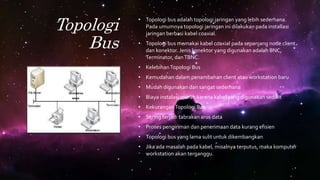

- 6. Topologi Bus • Topologi busadalah topologi jaringan yang lebih sederhana. Pada umumnya topologi jaringan ini dilakukan pada installasi jaringan berbasi kabel coaxial. • Topologi bus memakai kabel coaxial pada sepanjang node client dan konektor. Jenis konektor yang digunakan adalah BNC, Terminator, danTBNC. • KelebihanTopologi Bus • Kemudahan dalam penambahan client atau workstation baru • Mudah digunakan dan sangat sederhana • Biaya instalasi murah karena kabel yang digunakan sedikit • KekuranganTopologi Bus • Sering terjadi tabrakan arus data • Proses pengiriman dan penerimaan data kurang efisien • Topologi bus yang lama sulit untuk dikembangkan • Jika ada masalah pada kabel, misalnya terputus, maka komputer workstation akan terganggu.

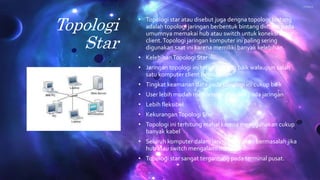

- 7. Topologi Star • Topologi staratau disebut juga dengna topologi bintang adalah topologi jaringan berbentuk bintang dimana pada umumnya memakai hub atau switch untuk koneksi antar client.Topologi jaringan komputer ini paling sering digunakan saat ini karena memiliki banyak kelebihan. • KelebihanTopologi Star • Jaringan topologi ini tetap berjalan baik walaupun salah satu komputer client bermasalah • Tingkat keamanan data pada topologi ini cukup baik • User lebih mudah mendeteksi masalah pada jaringan • Lebih fleksibel • KekuranganTopologi Star • Topologi ini terhitung mahal karena menggunakan cukup banyak kabel • Seluruh komputer dalam jaringan ini akan bermasalah jika hub atau switch mengalami masalah • Topologi star sangat tergantung pada terminal pusat.

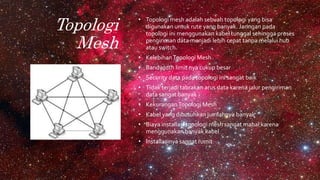

- 8. Topologi Mesh • Topologi meshadalah sebuah topologi yang bisa digunakan untuk rute yang banyak. Jaringan pada topologi ini menggunakan kabel tunggal sehingga proses pengiriman data menjadi lebih cepat tanpa melalui hub atau switch. • KelebihanTopologi Mesh • Bandwidth limit nya cukup besar • Security data pada topologi ini sangat baik • Tidak terjadi tabrakan arus data karena jalur pengiriman data sangat banyak • KekuranganTopologi Mesh • Kabel yang dibutuhkan jumlahnya banyak • Biaya installasi topologi mesh sangat mahal karena menggunakan banyak kabel • Installasinya sangat rumit

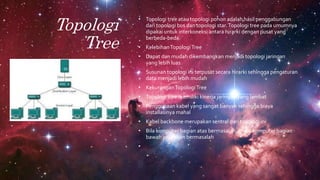

- 9. Topologi Tree • Topologi treeatau topologi pohon adalah hasil penggabungan dari topologi bus dan topologi star.Topologi tree pada umumnya dipakai untuk interkoneksi antara hirarki dengan pusat yang berbeda-beda. • KelebihanTopologiTree • Dapat dan mudah dikembangkan menjadi topologi jaringan yang lebih luas • Susunan topologi ini terpusat secara hirarki sehingga pengaturan data menjadi lebih mudah • KekuranganTopologiTree • Topologi tree memiliki kinerja jaringan yang lambat • Penggunaan kabel yang sangat banyak sehingga biaya installasinya mahal • Kabel backbone merupakan sentral dari topologi ini • Bila komputer bagian atas bermasalah, maka komputer bagian bawah juga akan bermasalah •

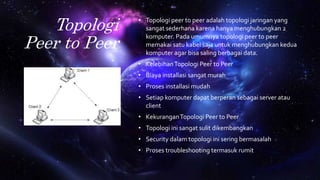

- 10. Topologi Peer to Peer •Topologi peer to peer adalah topologi jaringan yang sangat sederhana karena hanya menghubungkan 2 komputer. Pada umumnya topologi peer to peer memakai satu kabel saja untuk menghubungkan kedua komputer agar bisa saling berbagai data. • KelebihanTopologi Peer to Peer • Biaya installasi sangat murah • Proses installasi mudah • Setiap komputer dapat berperan sebagai server atau client • KekuranganTopologi Peer to Peer • Topologi ini sangat sulit dikembangkan • Security dalam topologi ini sering bermasalah • Proses troubleshooting termasuk rumit

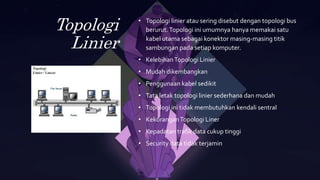

- 11. Topologi Linier • Topologi linieratau sering disebut dengan topologi bus berurut.Topologi ini umumnya hanya memakai satu kabel utama sebagai konektor masing-masing titik sambungan pada setiap komputer. • KelebihanTopologi Linier • Mudah dikembangkan • Penggunaan kabel sedikit • Tata letak topologi linier sederhana dan mudah • Topologi ini tidak membutuhkan kendali sentral • KekuranganTopologi Liner • Kepadatan trafik data cukup tinggi • Security data tidak terjamin

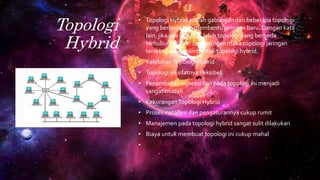

- 12. Topologi Hybrid • Topologi Hybridadalah gabungan dari beberapa topologi yang berbeda dan membentu jaringan baru. Dengan kata lain, jika ada dua atau lebih topologi yang berbeda terhubung dalam satu jaringan maka topologi jaringan tersebut akan membentuk topologi hybrid. • KelebihanTopologi Hybrid • Topologi ini sifatnya fleksibel • Penambahan koneksi lain pada topologi ini menjadi sangat mudah • KekuranganTopologi Hybrid • Proses installasi dan pengaturannya cukup rumit • Manajemen pada topologi hybrid sangat sulit dilakukan • Biaya untuk membuat topologi ini cukup mahal •
