1. By : Fransisca Hening I, S. Si
NIP 19740129 200604 2 002

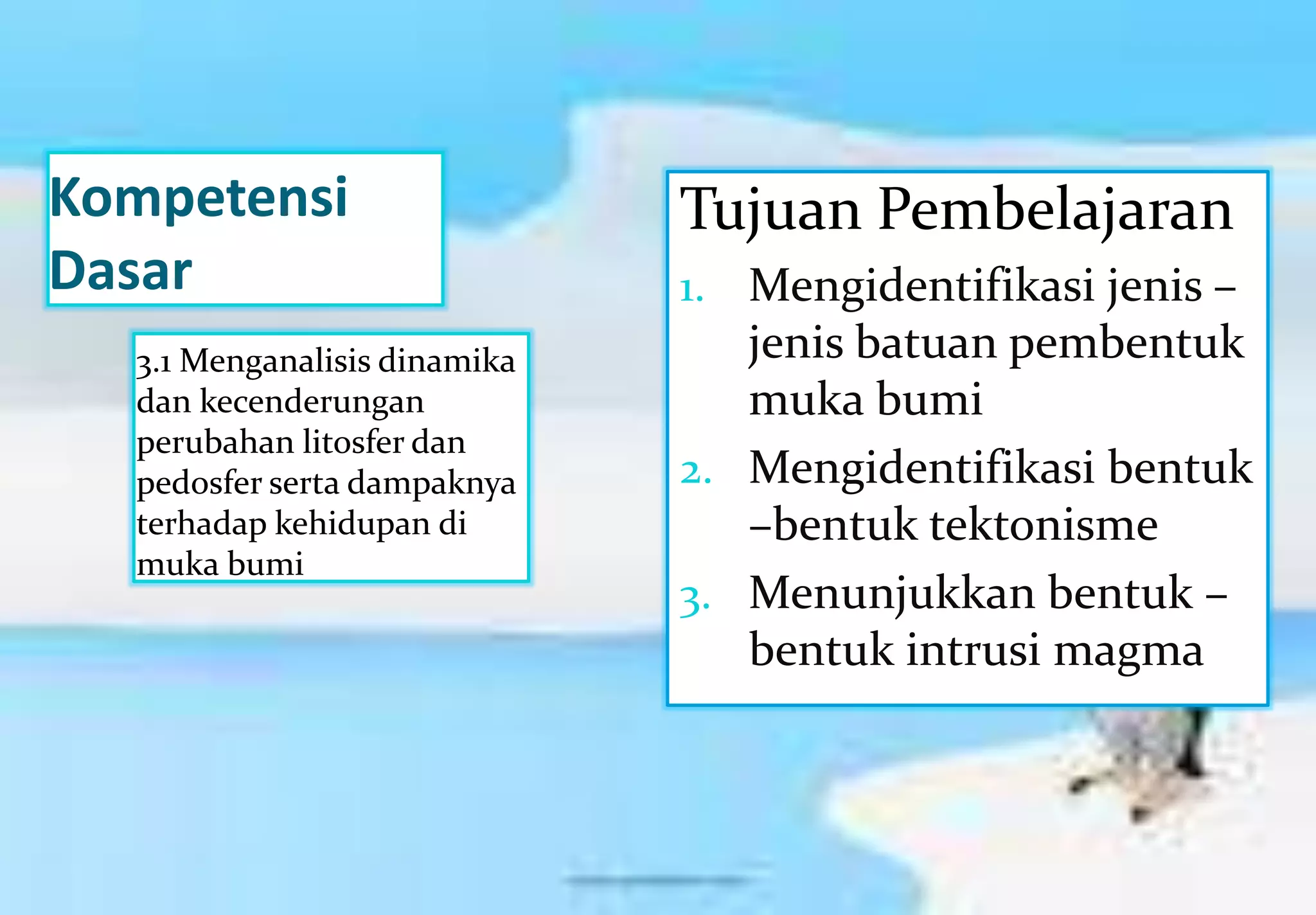

2. Kompetensi Tujuan Pembelajaran
Dasar 1. Mengidentifikasi jenis –
3.1 Menganalisis dinamika jenis batuan pembentuk
dan kecenderungan muka bumi
perubahan litosfer dan
pedosfer serta dampaknya 2. Mengidentifikasi bentuk
terhadap kehidupan di –bentuk tektonisme
muka bumi
3. Menunjukkan bentuk –
bentuk intrusi magma

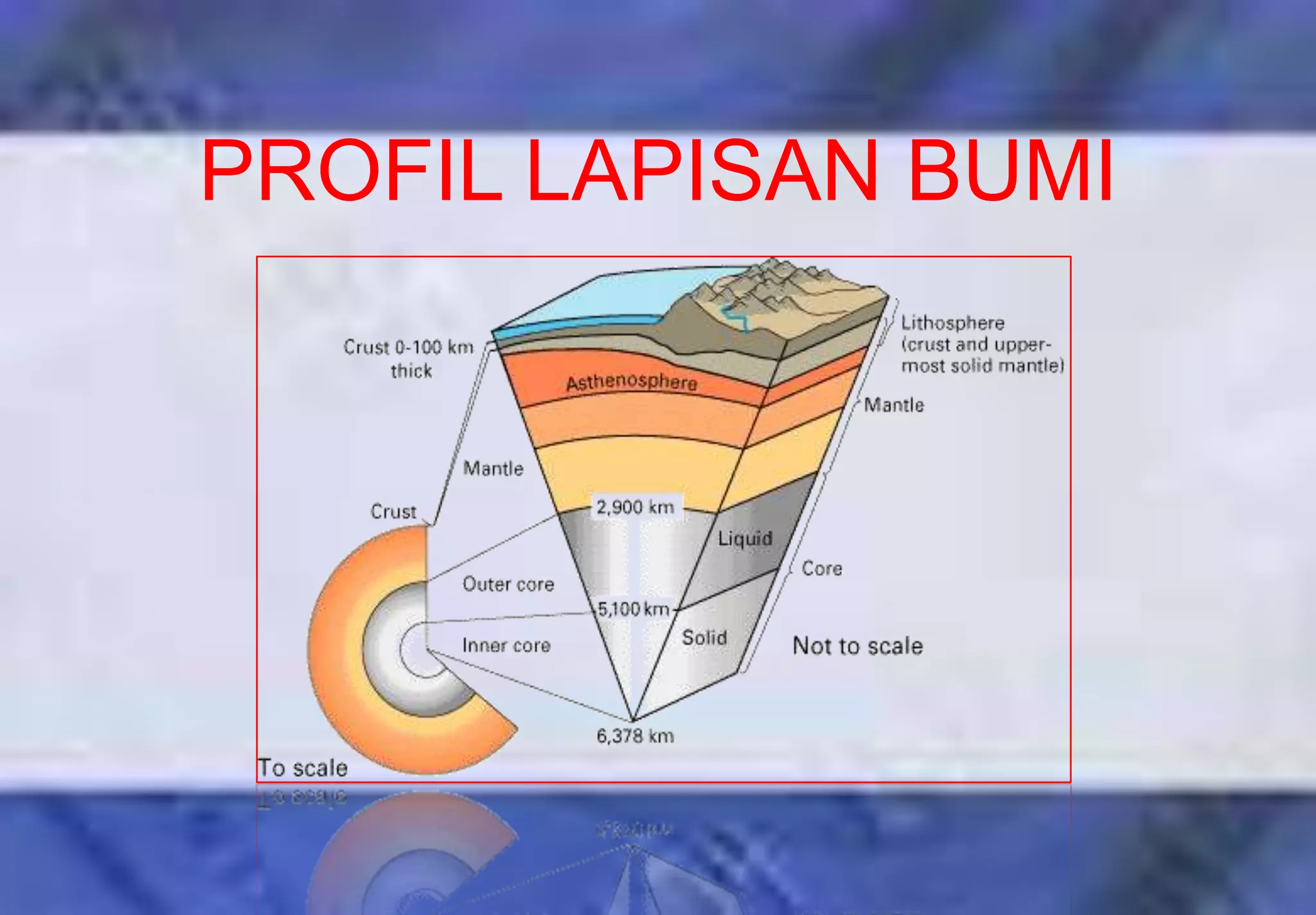

3. PROFIL LAPISAN BUMI

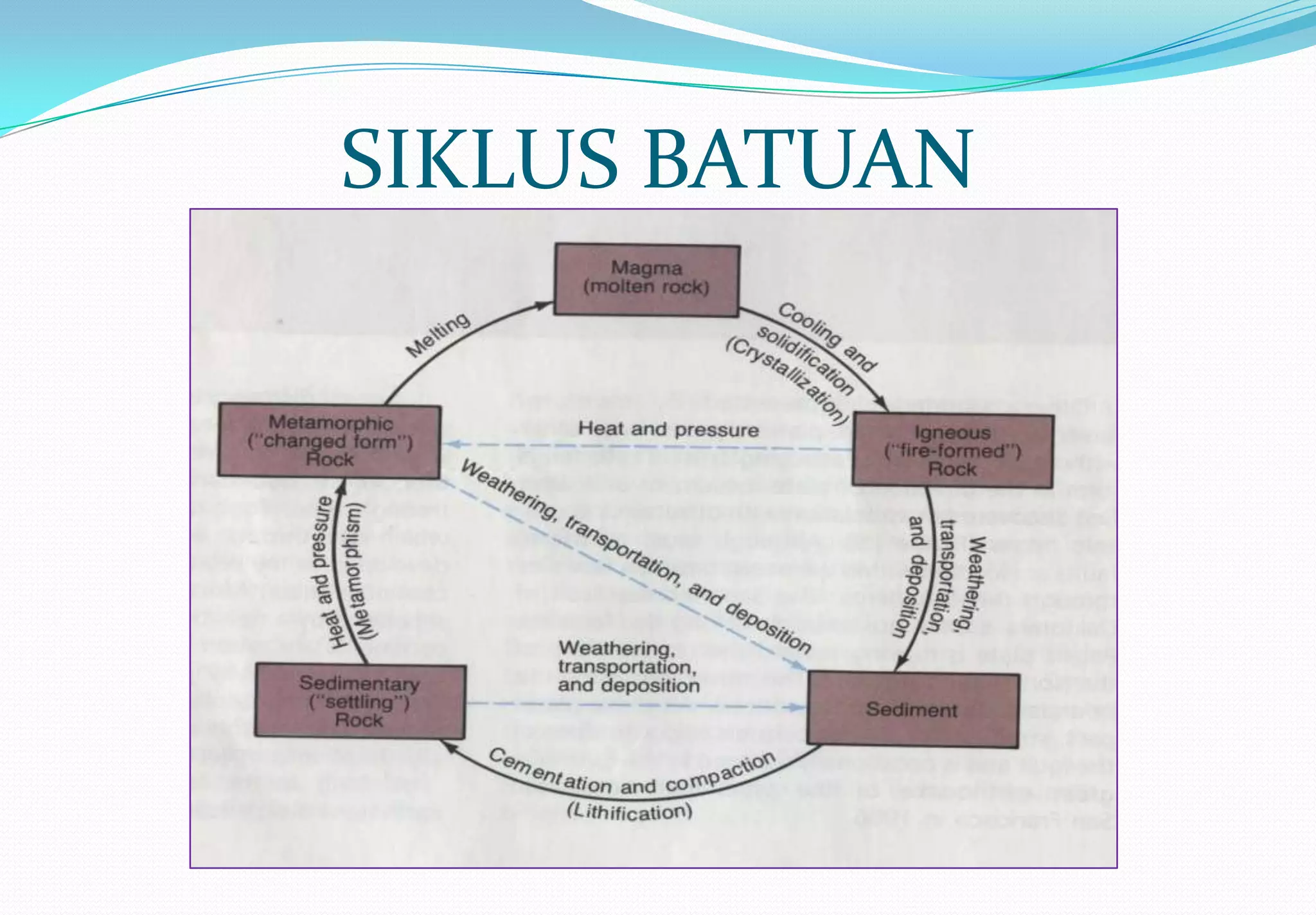

4. SIKLUS BATUAN

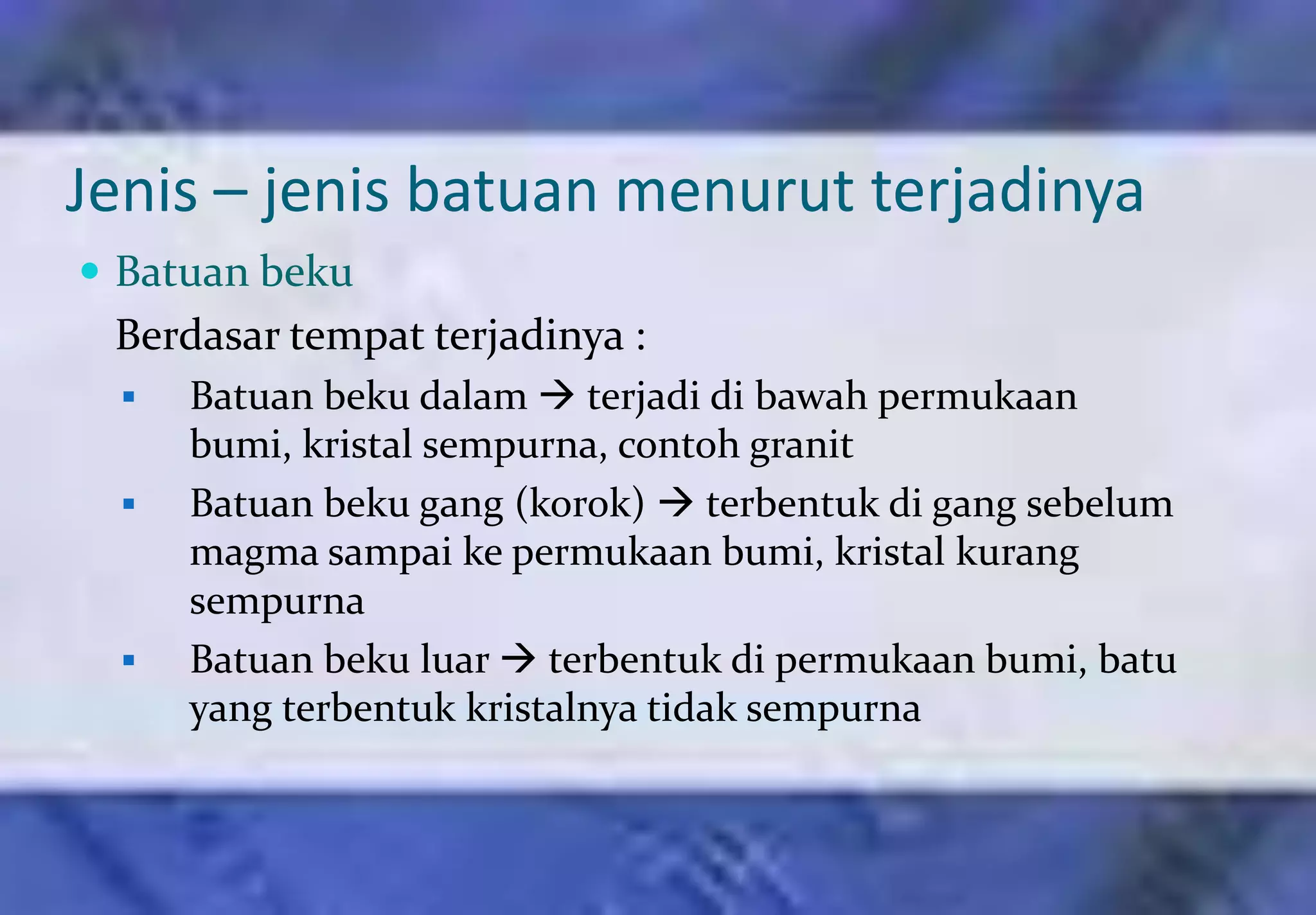

5. Jenis – jenis batuan menurut terjadinya
 Batuan beku
Berdasar tempat terjadinya :
 Batuan beku dalam  terjadi di bawah permukaan
bumi, kristal sempurna, contoh granit
 Batuan beku gang (korok)  terbentuk di gang sebelum
magma sampai ke permukaan bumi, kristal kurang
sempurna
 Batuan beku luar  terbentuk di permukaan bumi, batu
yang terbentuk kristalnya tidak sempurna

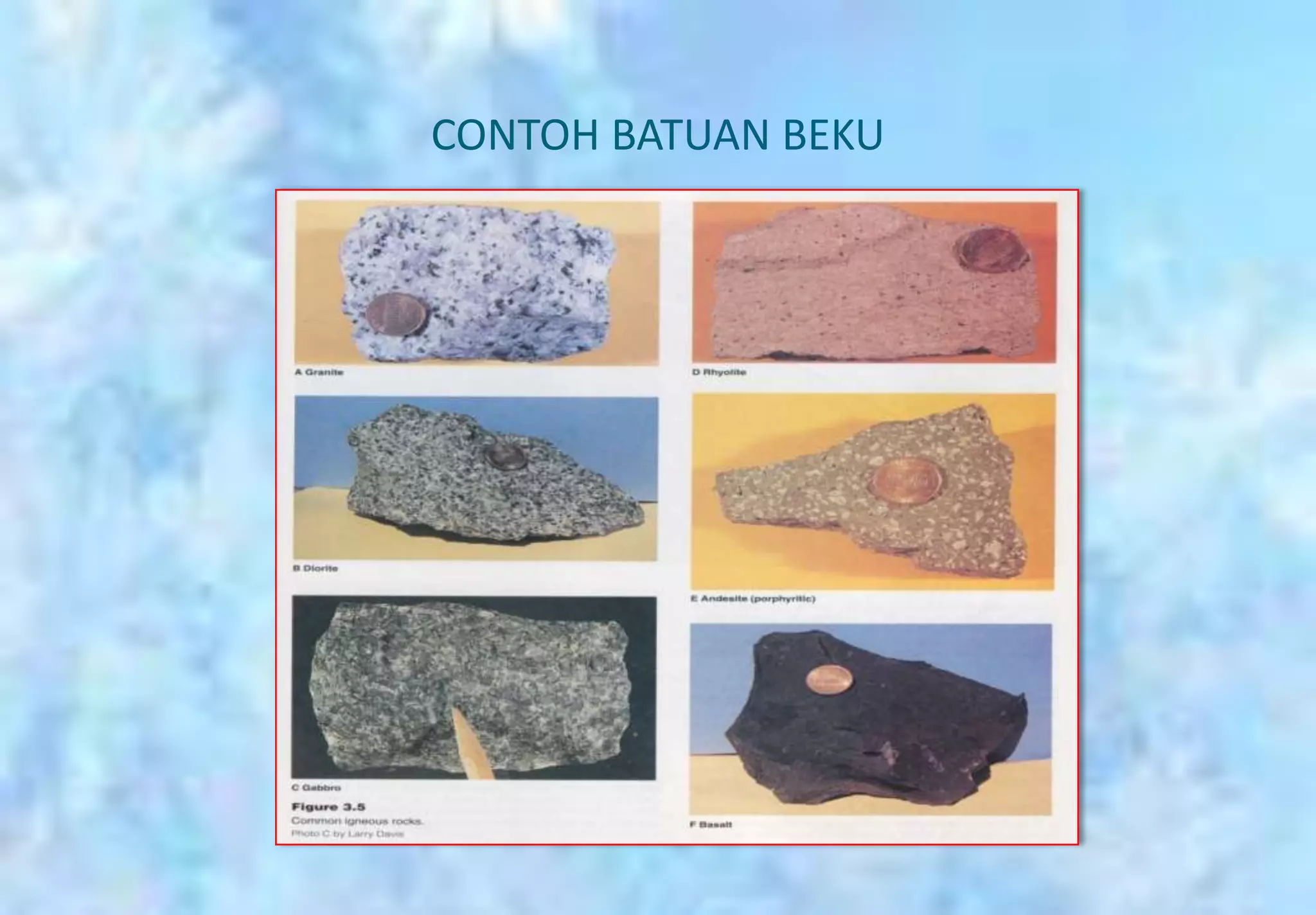

6. CONTOH BATUAN BEKU

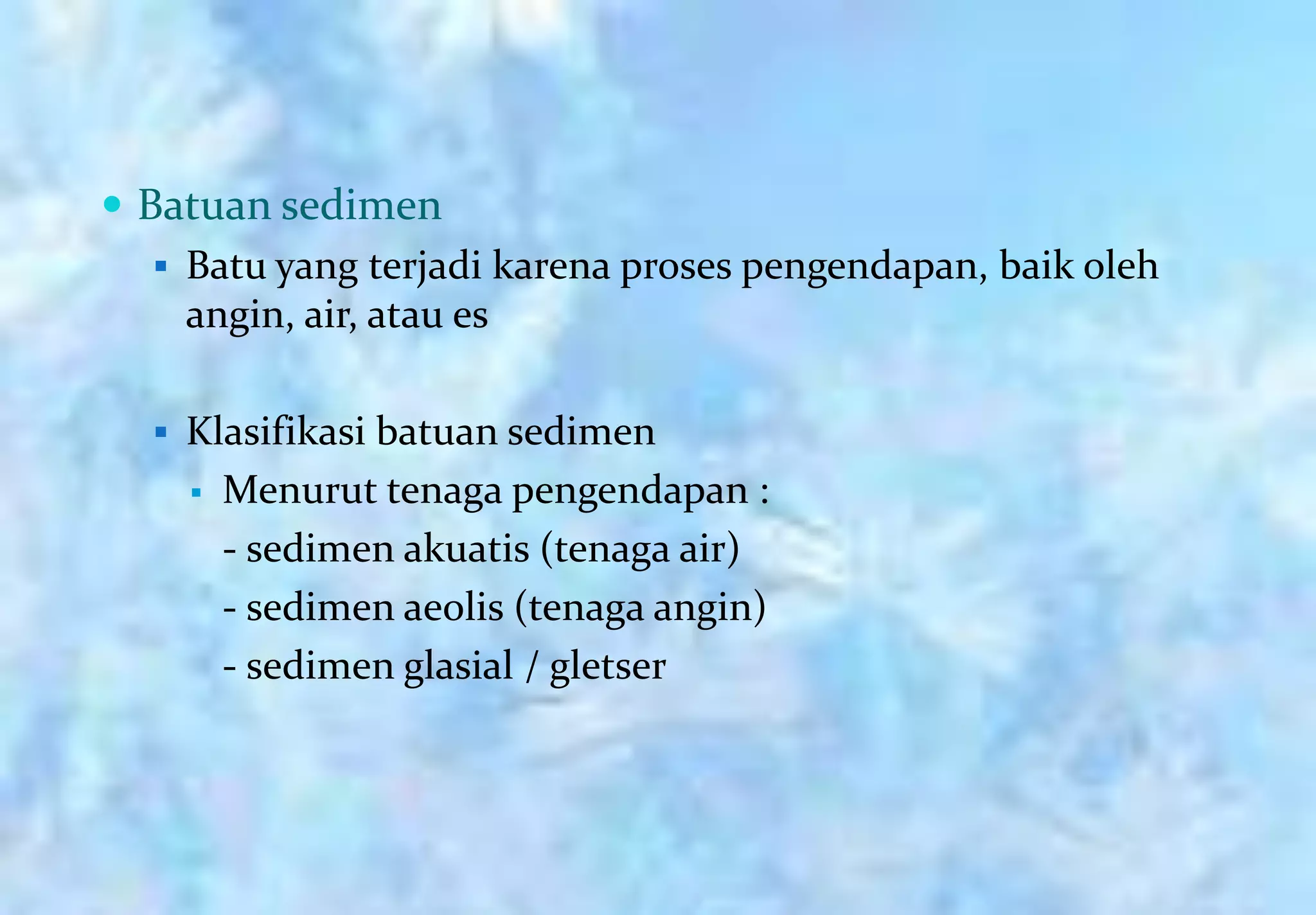

7.  Batuan sedimen
 Batu yang terjadi karena proses pengendapan, baik oleh
angin, air, atau es
 Klasifikasi batuan sedimen
 Menurut tenaga pengendapan :
- sedimen akuatis (tenaga air)
- sedimen aeolis (tenaga angin)
- sedimen glasial / gletser

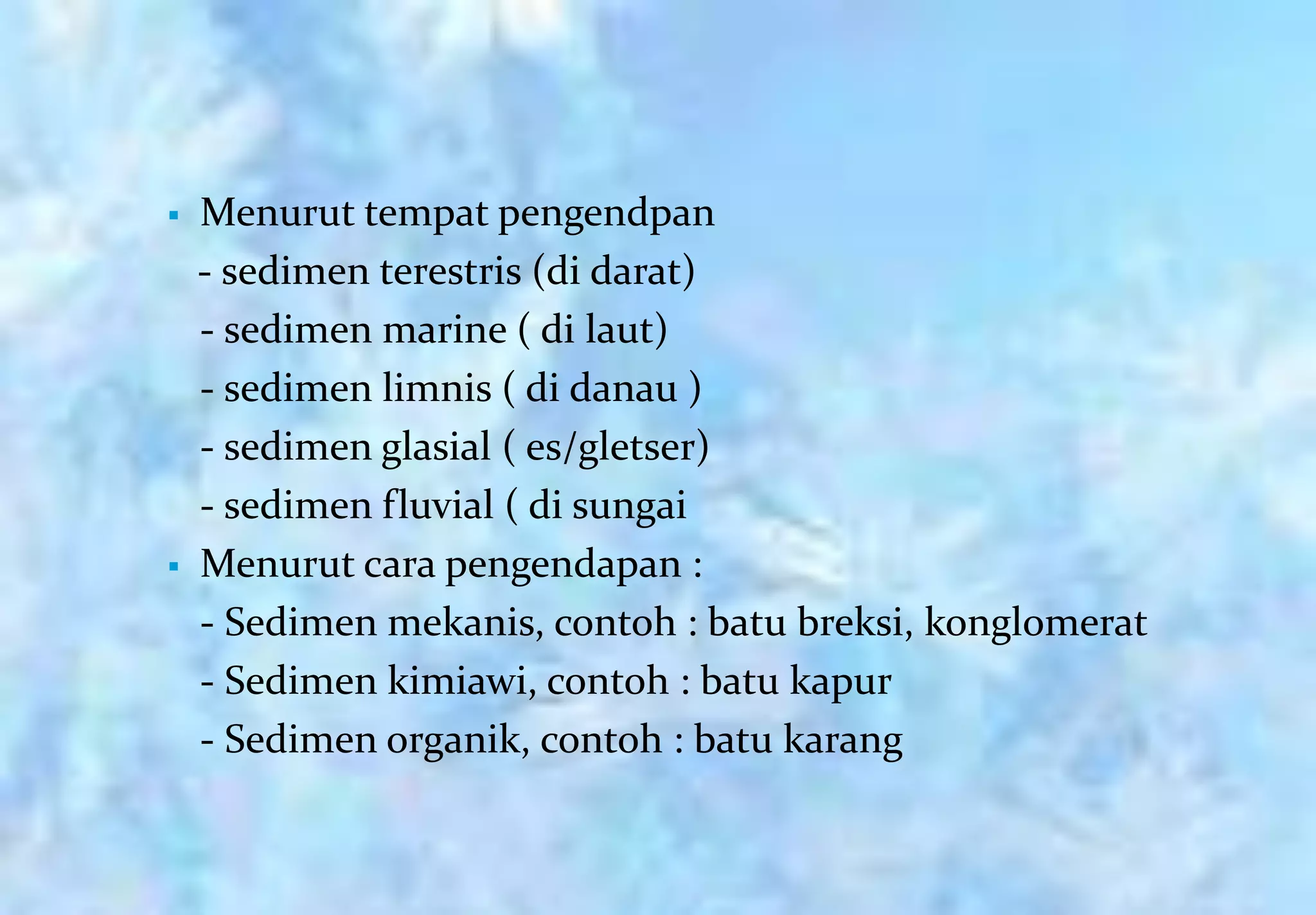

8.  Menurut tempat pengendpan
- sedimen terestris (di darat)
- sedimen marine ( di laut)
- sedimen limnis ( di danau )
- sedimen glasial ( es/gletser)
- sedimen fluvial ( di sungai
 Menurut cara pengendapan :
- Sedimen mekanis, contoh : batu breksi, konglomerat
- Sedimen kimiawi, contoh : batu kapur
- Sedimen organik, contoh : batu karang

9. Sedimentary-rock formation, Karnataka, India Middle Triassic marginal marine sequence of siltstones
(below) and limestones (above), Virgin Formation,
southwestern Utah.

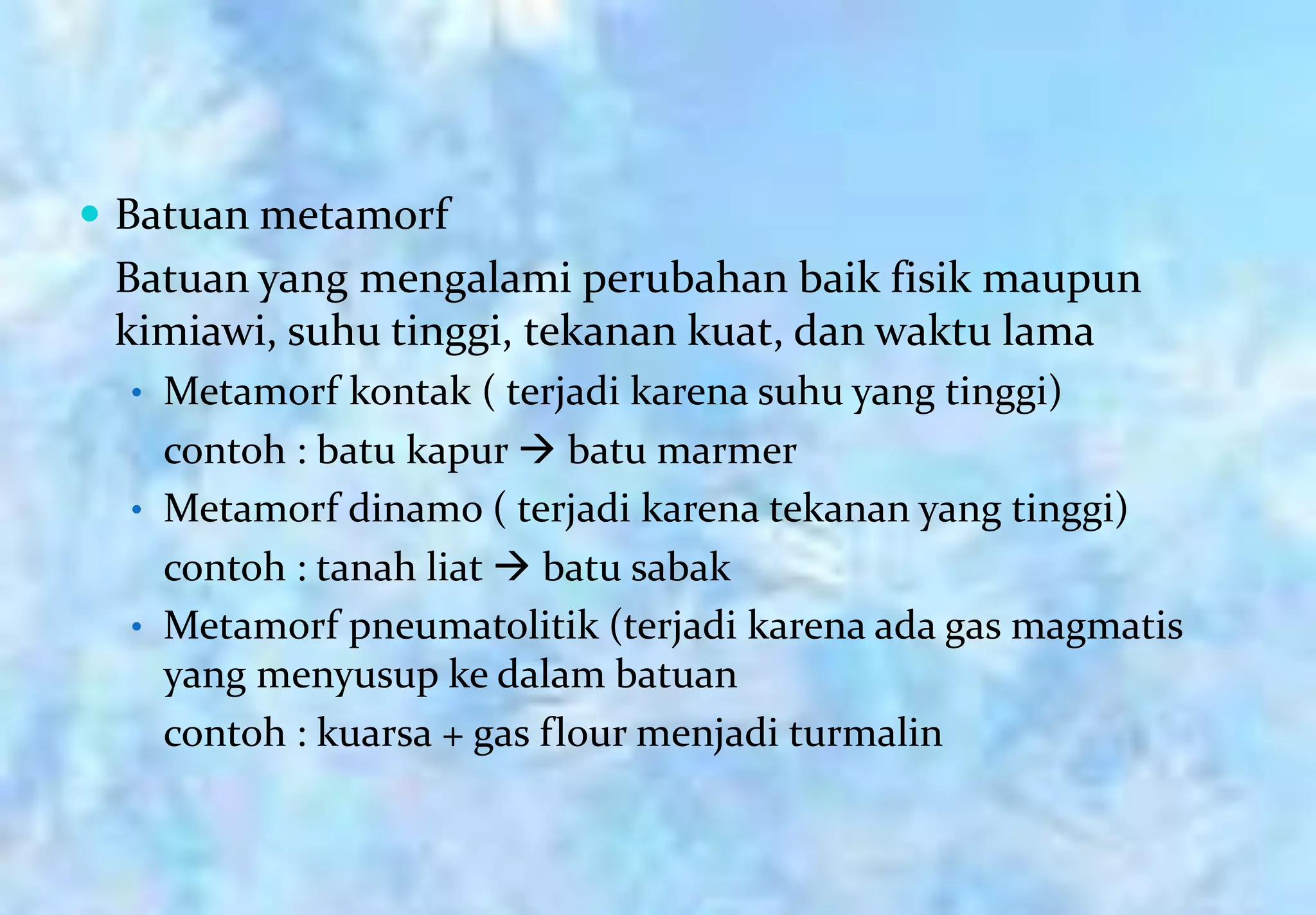

10.  Batuan metamorf
Batuan yang mengalami perubahan baik fisik maupun
kimiawi, suhu tinggi, tekanan kuat, dan waktu lama
• Metamorf kontak ( terjadi karena suhu yang tinggi)
contoh : batu kapur  batu marmer
• Metamorf dinamo ( terjadi karena tekanan yang tinggi)
contoh : tanah liat  batu sabak
• Metamorf pneumatolitik (terjadi karena ada gas magmatis
yang menyusup ke dalam batuan
contoh : kuarsa + gas flour menjadi turmalin

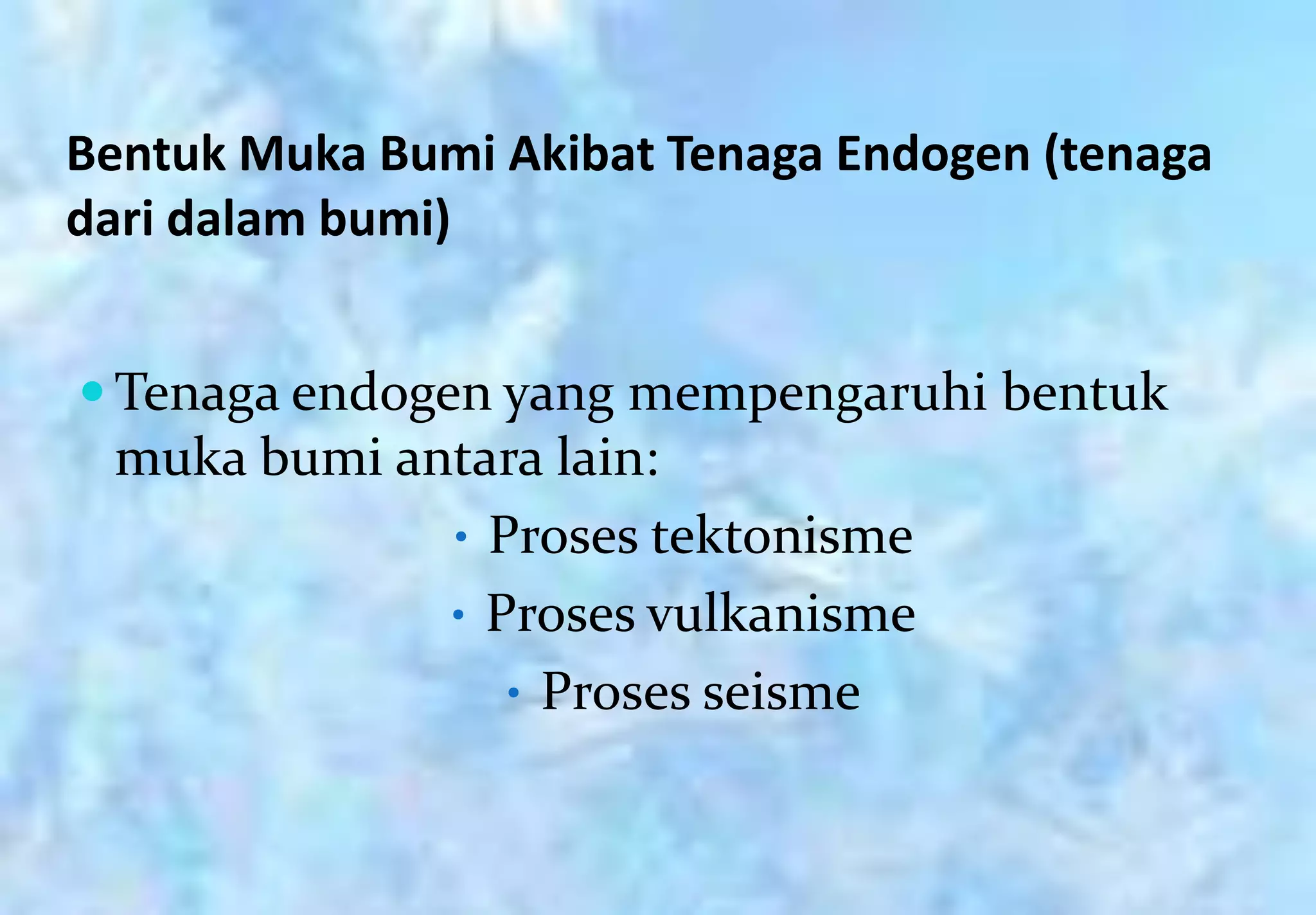

12. Bentuk Muka Bumi Akibat Tenaga Endogen (tenaga
dari dalam bumi)
 Tenaga endogen yang mempengaruhi bentuk
muka bumi antara lain:
• Proses tektonisme
• Proses vulkanisme
• Proses seisme

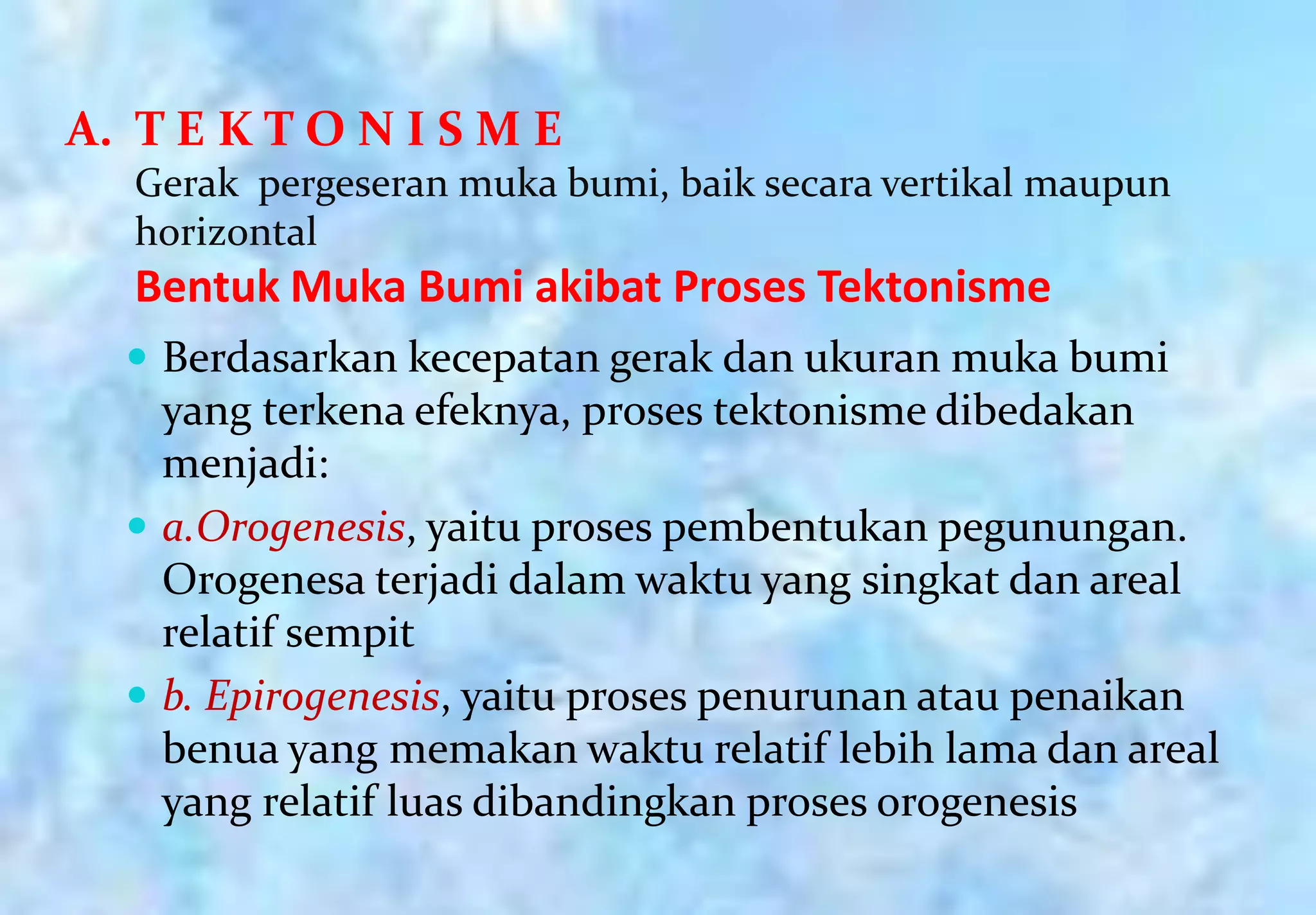

13. A. T E K T O N I S M E
Gerak pergeseran muka bumi, baik secara vertikal maupun
horizontal
Bentuk Muka Bumi akibat Proses Tektonisme
 Berdasarkan kecepatan gerak dan ukuran muka bumi
yang terkena efeknya, proses tektonisme dibedakan
menjadi:
 a.Orogenesis, yaitu proses pembentukan pegunungan.
Orogenesa terjadi dalam waktu yang singkat dan areal
relatif sempit
 b. Epirogenesis, yaitu proses penurunan atau penaikan
benua yang memakan waktu relatif lebih lama dan areal
yang relatif luas dibandingkan proses orogenesis

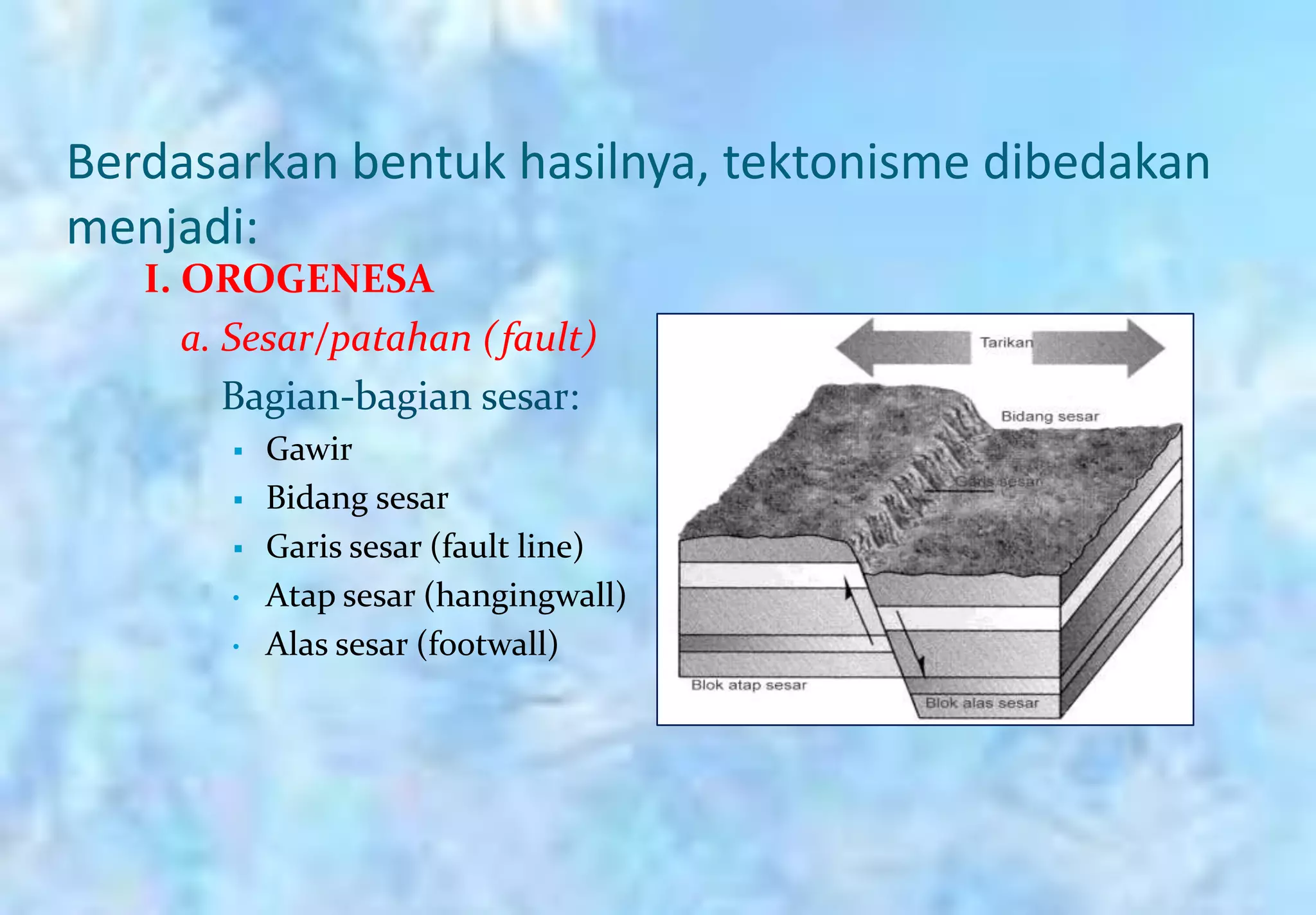

14. Berdasarkan bentuk hasilnya, tektonisme dibedakan
menjadi:
I. OROGENESA
a. Sesar/patahan (fault)
Bagian-bagian sesar:
 Gawir
 Bidang sesar
 Garis sesar (fault line)
• Atap sesar (hangingwall)
• Alas sesar (footwall)

15. Jenis-jenis sesar:
sesar normal (normal fault)
sesar naik (reverse fault), jika kemiringan bidang sesar < 45 atau < 30
(sesar naik yang kemiringannya < 30° disebut thrust fault)
sesar mendatar (strike slip fault)
Sesar normal
Sesar naik
Sesar mendatar

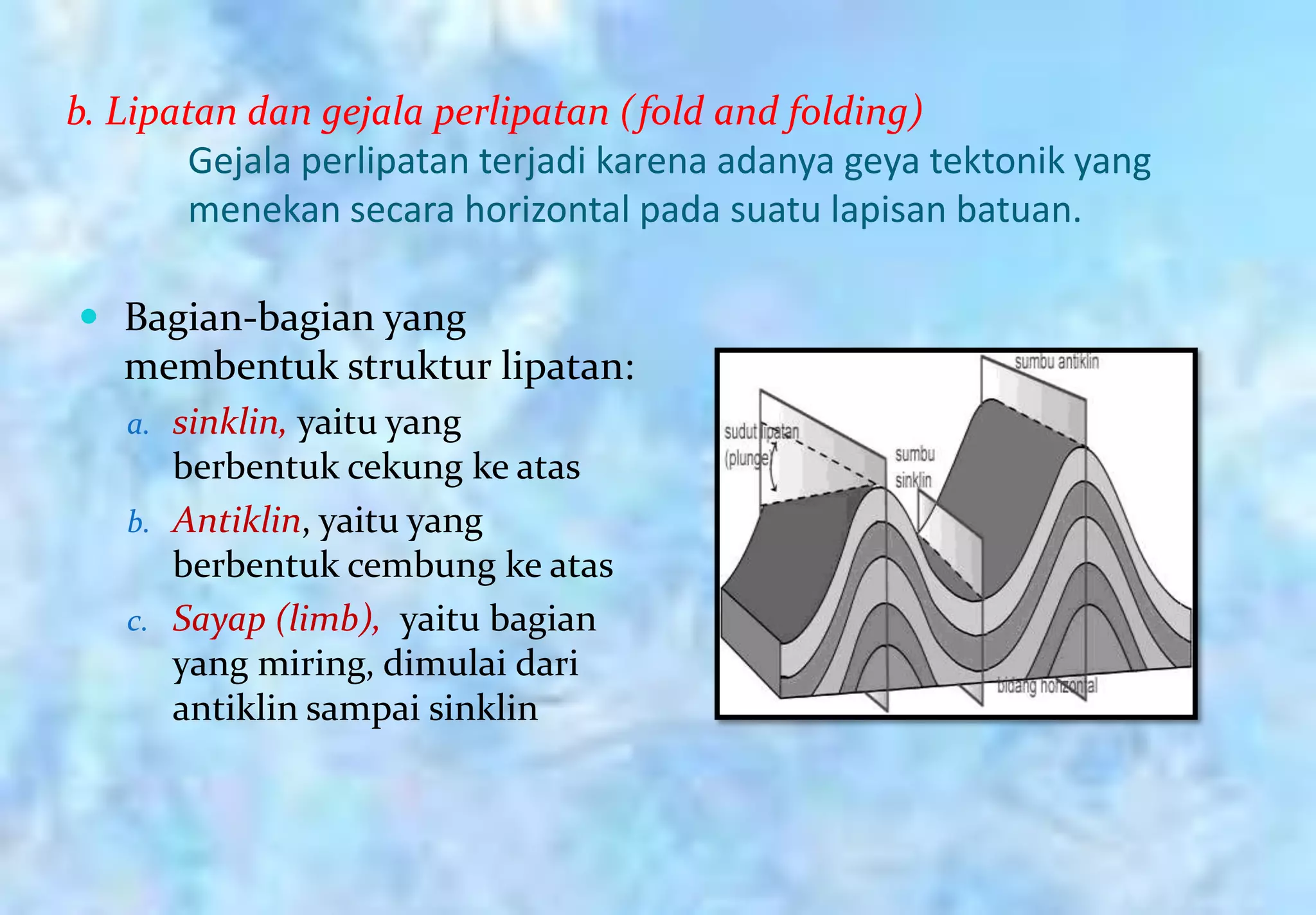

16. b. Lipatan dan gejala perlipatan (fold and folding)
Gejala perlipatan terjadi karena adanya geya tektonik yang
menekan secara horizontal pada suatu lapisan batuan.
 Bagian-bagian yang
membentuk struktur lipatan:
a. sinklin, yaitu yang
berbentuk cekung ke atas
b. Antiklin, yaitu yang
berbentuk cembung ke atas
c. Sayap (limb), yaitu bagian
yang miring, dimulai dari
antiklin sampai sinklin

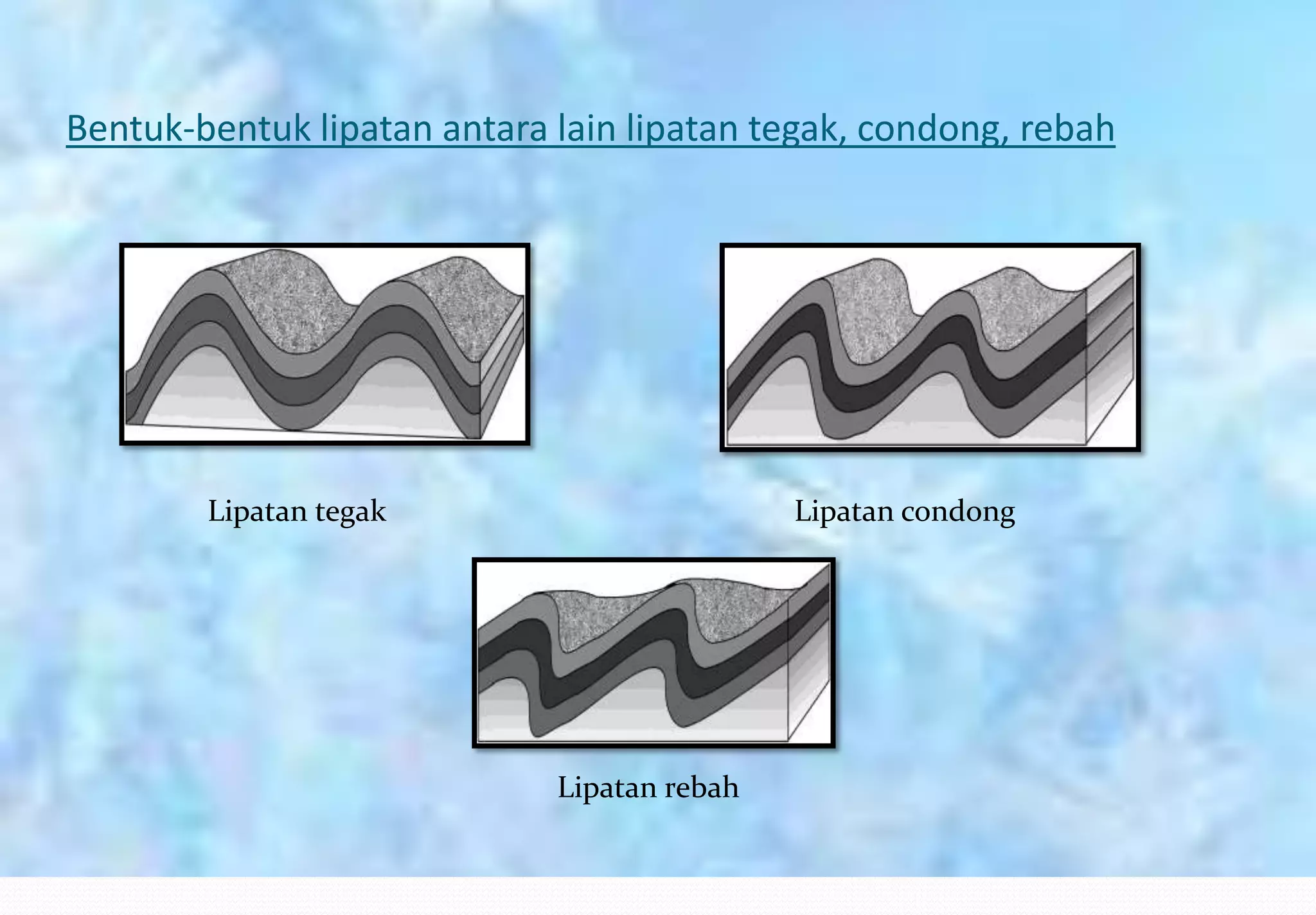

17. Bentuk-bentuk lipatan antara lain lipatan tegak, condong, rebah
Lipatan tegak Lipatan condong
Lipatan rebah

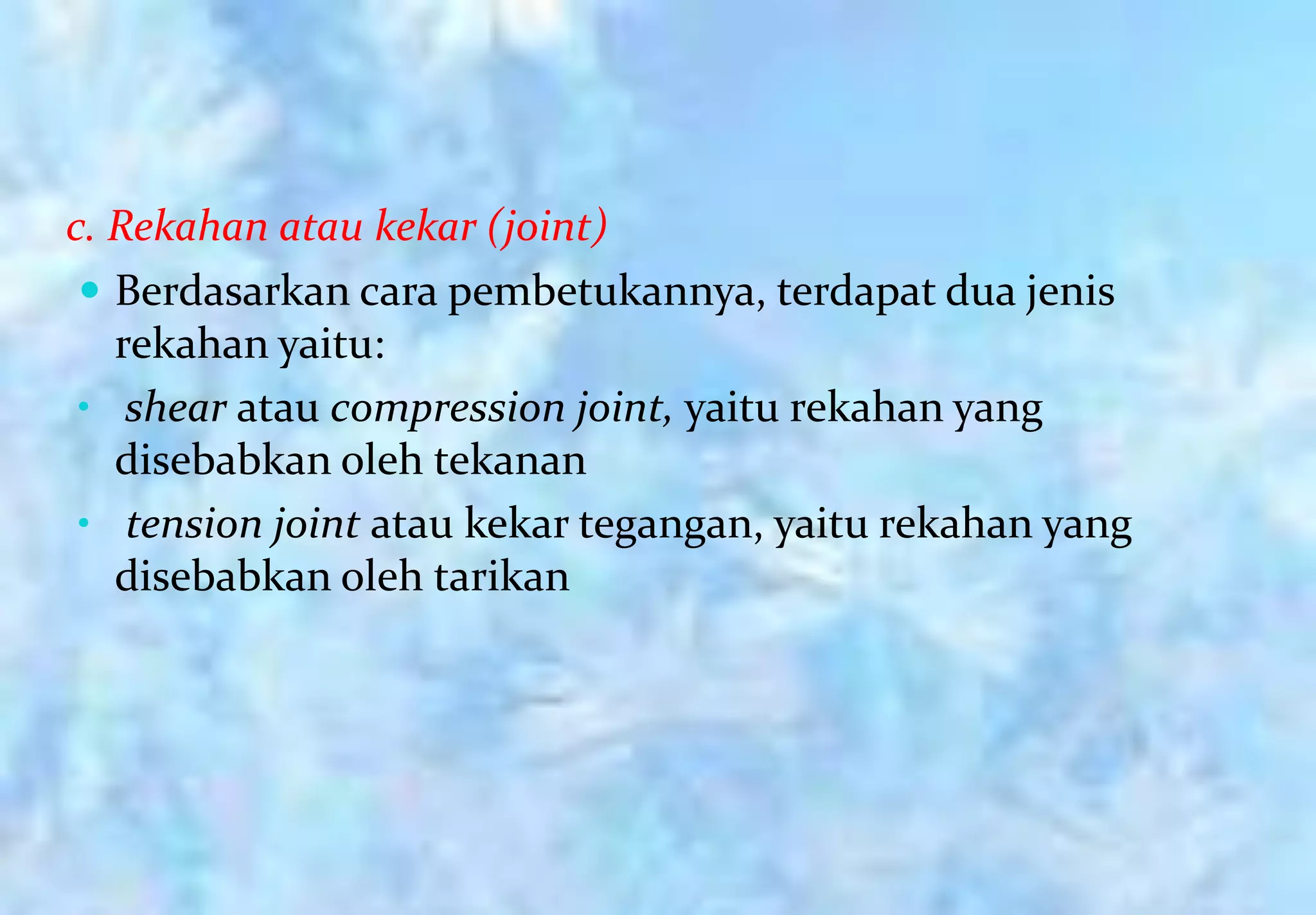

18. c. Rekahan atau kekar (joint)
 Berdasarkan cara pembetukannya, terdapat dua jenis
rekahan yaitu:
• shear atau compression joint, yaitu rekahan yang
disebabkan oleh tekanan
• tension joint atau kekar tegangan, yaitu rekahan yang
disebabkan oleh tarikan

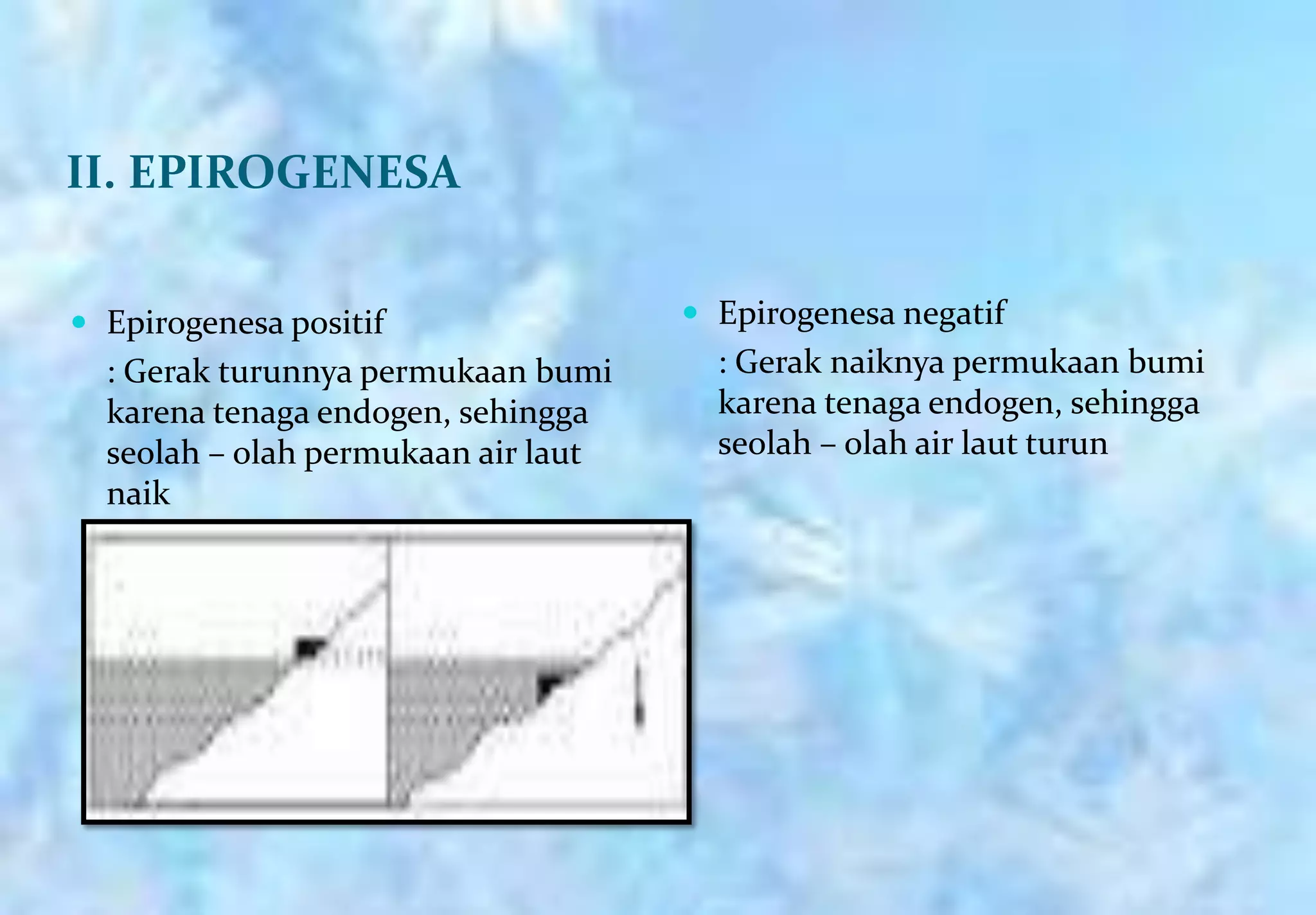

19. II. EPIROGENESA
 Epirogenesa positif  Epirogenesa negatif
: Gerak turunnya permukaan bumi : Gerak naiknya permukaan bumi
karena tenaga endogen, sehingga karena tenaga endogen, sehingga
seolah – olah permukaan air laut seolah – olah air laut turun
naik

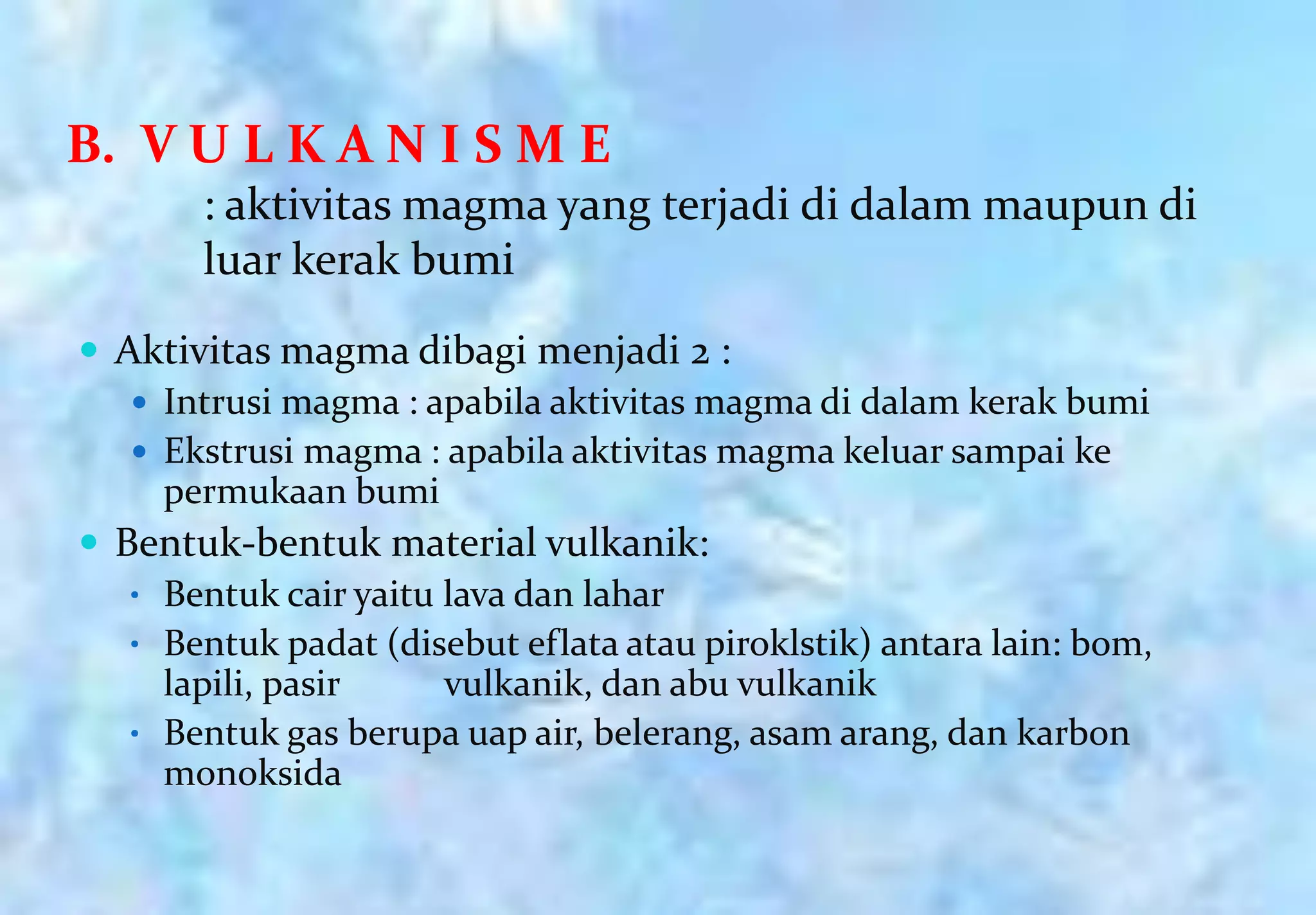

20. B. V U L K A N I S M E
: aktivitas magma yang terjadi di dalam maupun di
luar kerak bumi
 Aktivitas magma dibagi menjadi 2 :
 Intrusi magma : apabila aktivitas magma di dalam kerak bumi
 Ekstrusi magma : apabila aktivitas magma keluar sampai ke
permukaan bumi
 Bentuk-bentuk material vulkanik:
• Bentuk cair yaitu lava dan lahar
• Bentuk padat (disebut eflata atau piroklstik) antara lain: bom,
lapili, pasir vulkanik, dan abu vulkanik
• Bentuk gas berupa uap air, belerang, asam arang, dan karbon
monoksida

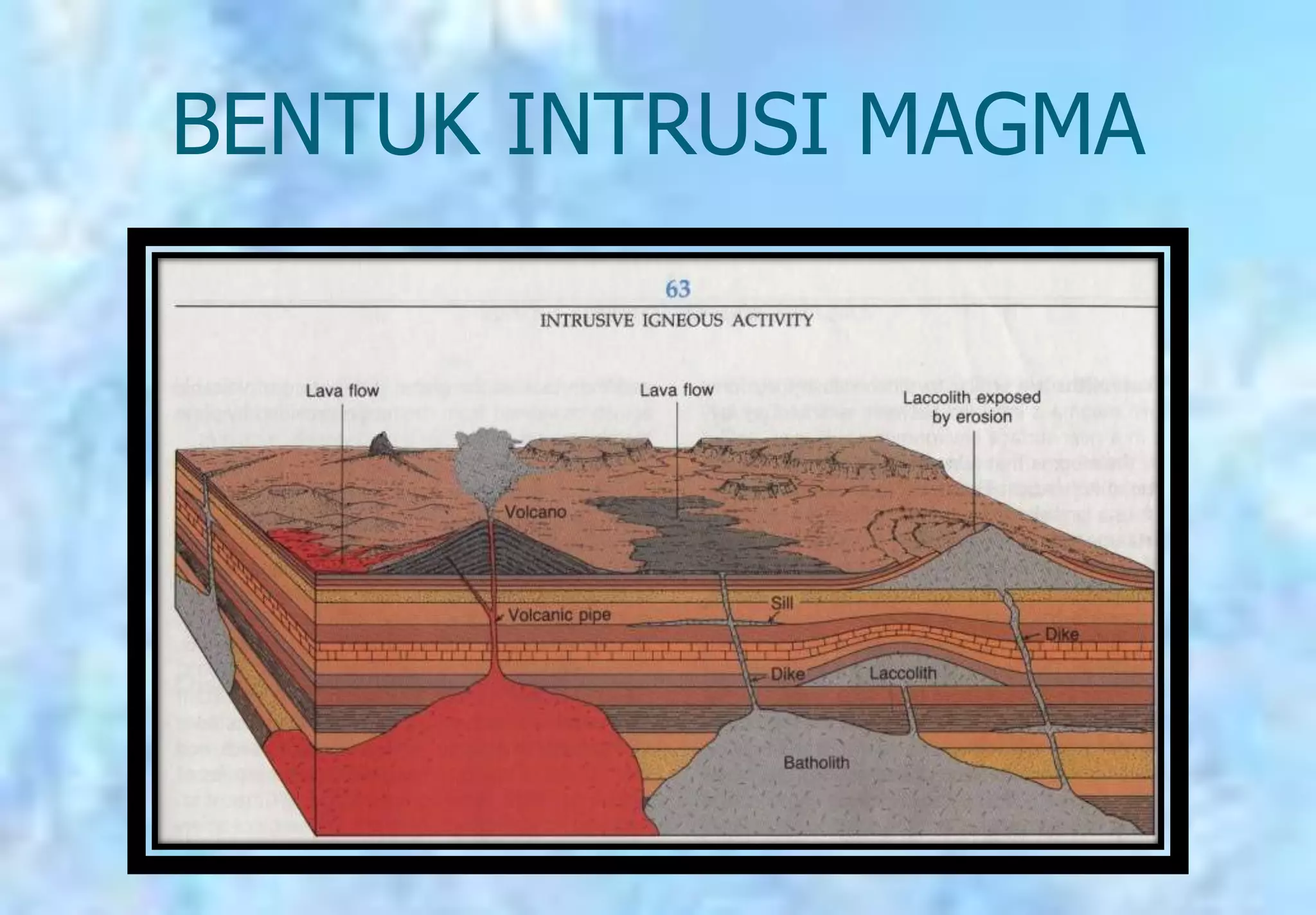

21. BENTUK INTRUSI MAGMA

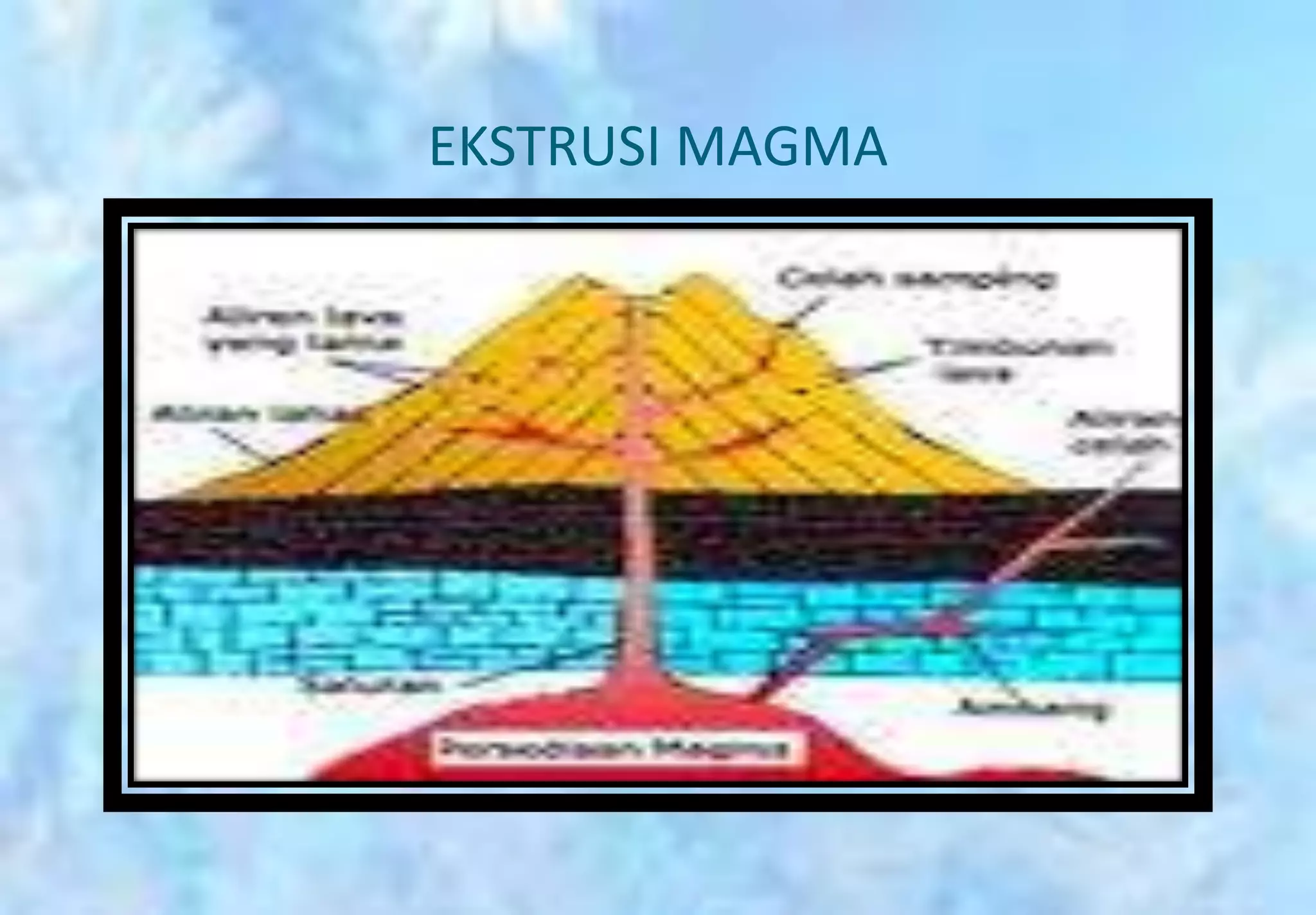

22. EKSTRUSI MAGMA

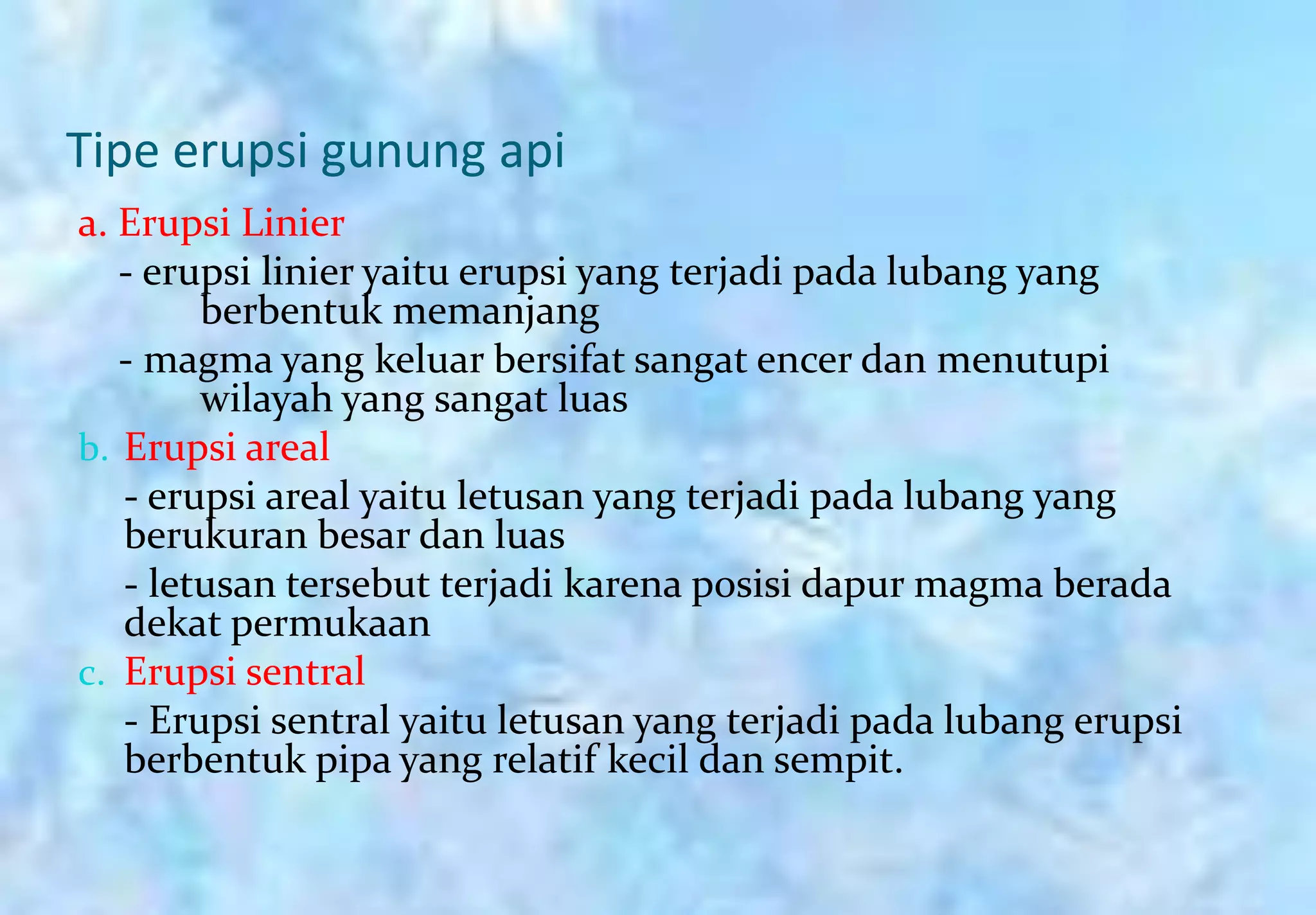

23. Tipe erupsi gunung api
a. Erupsi Linier
- erupsi linier yaitu erupsi yang terjadi pada lubang yang
berbentuk memanjang
- magma yang keluar bersifat sangat encer dan menutupi
wilayah yang sangat luas
b. Erupsi areal
- erupsi areal yaitu letusan yang terjadi pada lubang yang
berukuran besar dan luas
- letusan tersebut terjadi karena posisi dapur magma berada
dekat permukaan
c. Erupsi sentral
- Erupsi sentral yaitu letusan yang terjadi pada lubang erupsi
berbentuk pipa yang relatif kecil dan sempit.

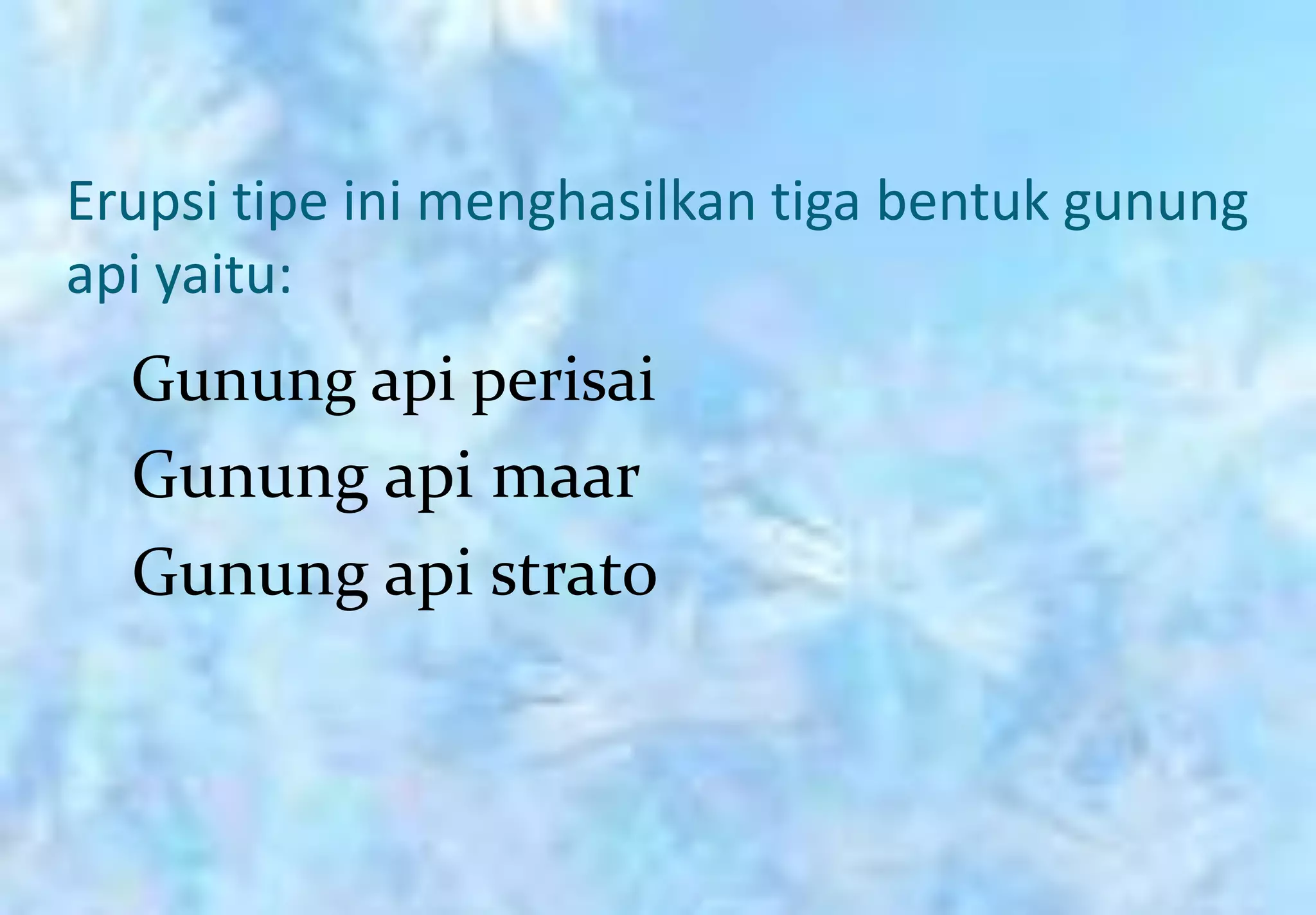

24. Erupsi tipe ini menghasilkan tiga bentuk gunung
api yaitu:
Gunung api perisai
Gunung api maar
Gunung api strato

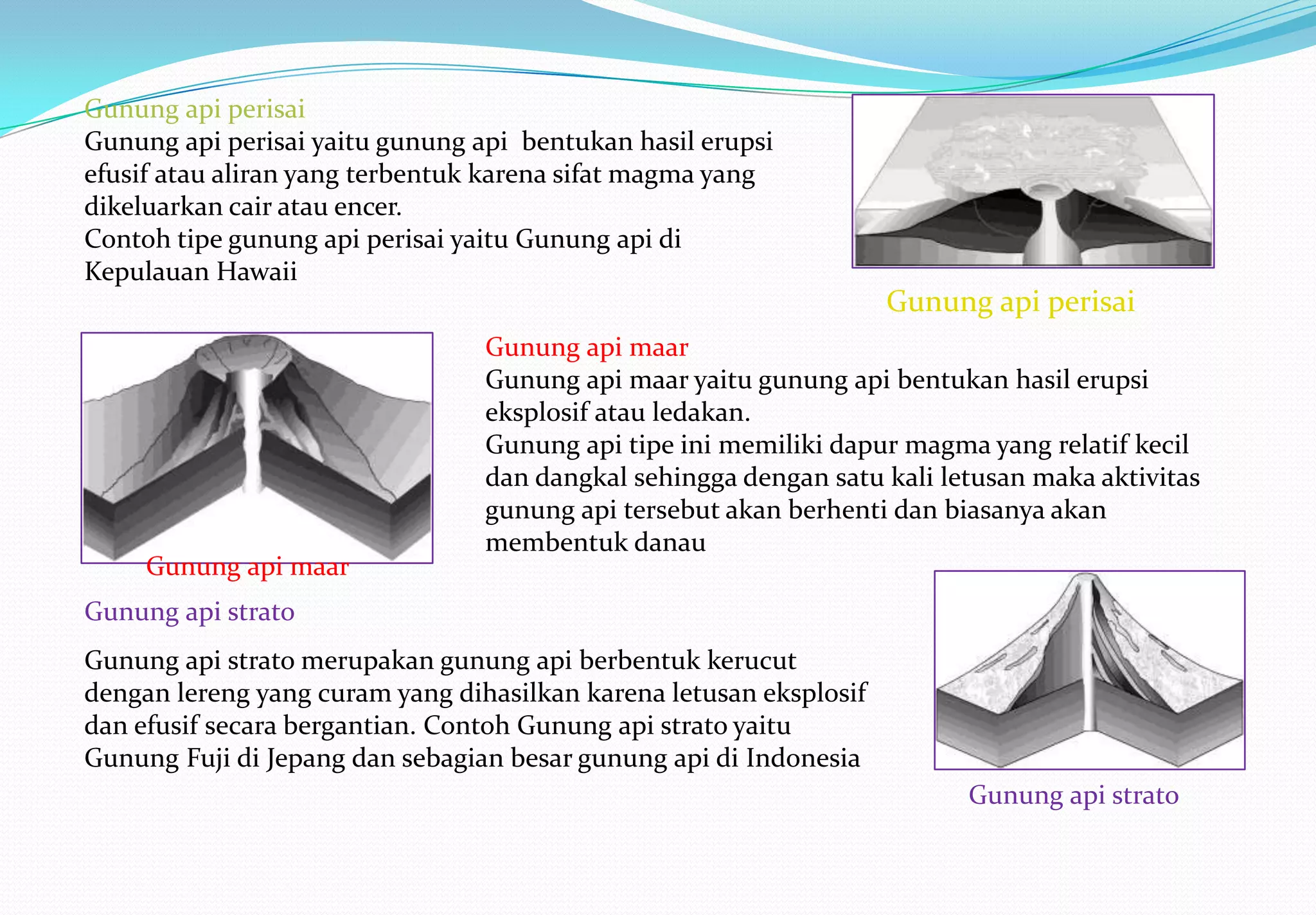

25. Gunung api perisai
Gunung api perisai yaitu gunung api bentukan hasil erupsi
efusif atau aliran yang terbentuk karena sifat magma yang
dikeluarkan cair atau encer.
Contoh tipe gunung api perisai yaitu Gunung api di
Kepulauan Hawaii
Gunung api perisai
Gunung api maar
Gunung api maar yaitu gunung api bentukan hasil erupsi
eksplosif atau ledakan.
Gunung api tipe ini memiliki dapur magma yang relatif kecil
dan dangkal sehingga dengan satu kali letusan maka aktivitas
gunung api tersebut akan berhenti dan biasanya akan
membentuk danau
Gunung api maar
Gunung api strato
Gunung api strato merupakan gunung api berbentuk kerucut
dengan lereng yang curam yang dihasilkan karena letusan eksplosif
dan efusif secara bergantian. Contoh Gunung api strato yaitu
Gunung Fuji di Jepang dan sebagian besar gunung api di Indonesia
Gunung api strato

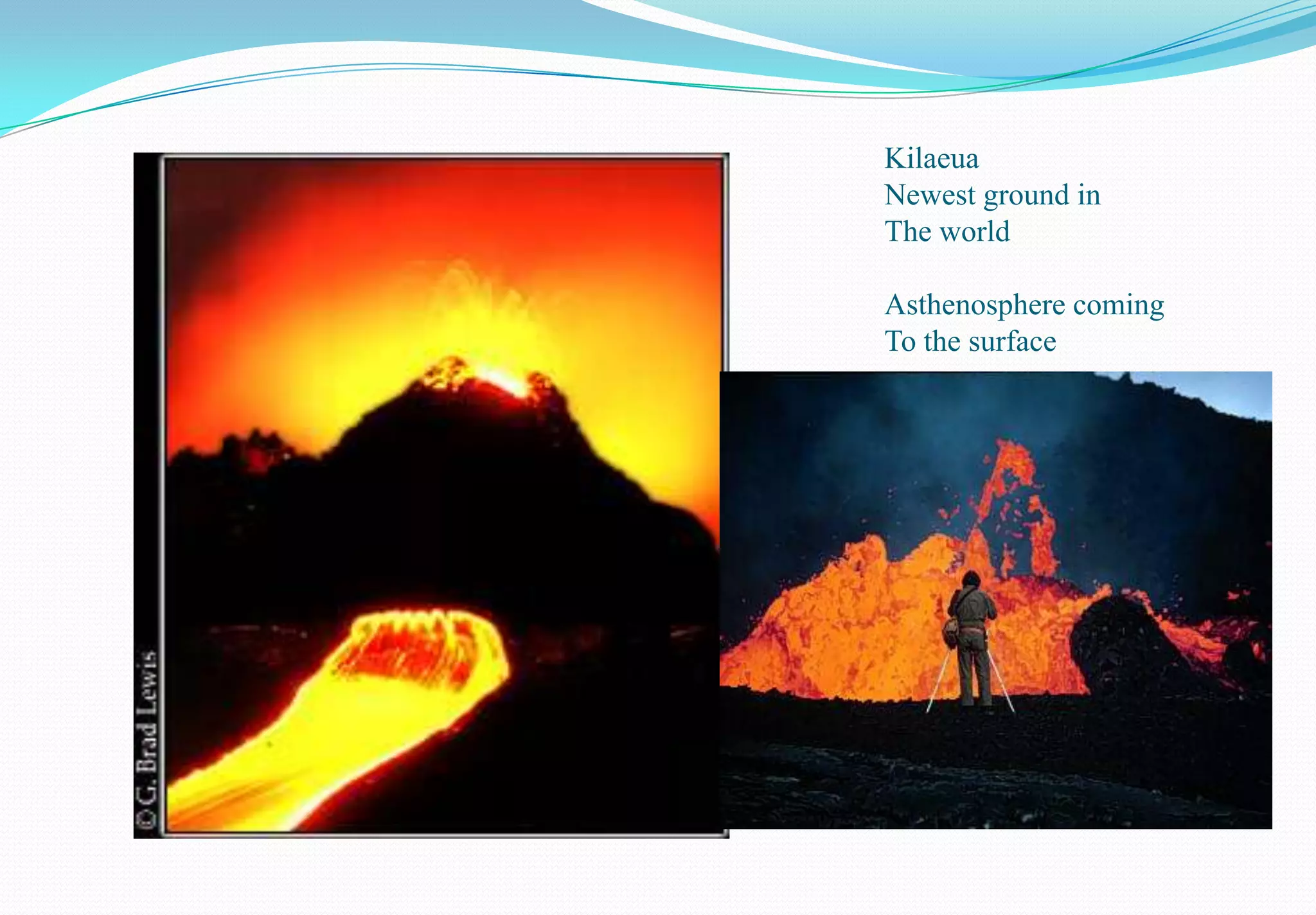

26. Kilaeua
Newest ground in
The world
Asthenosphere coming
To the surface

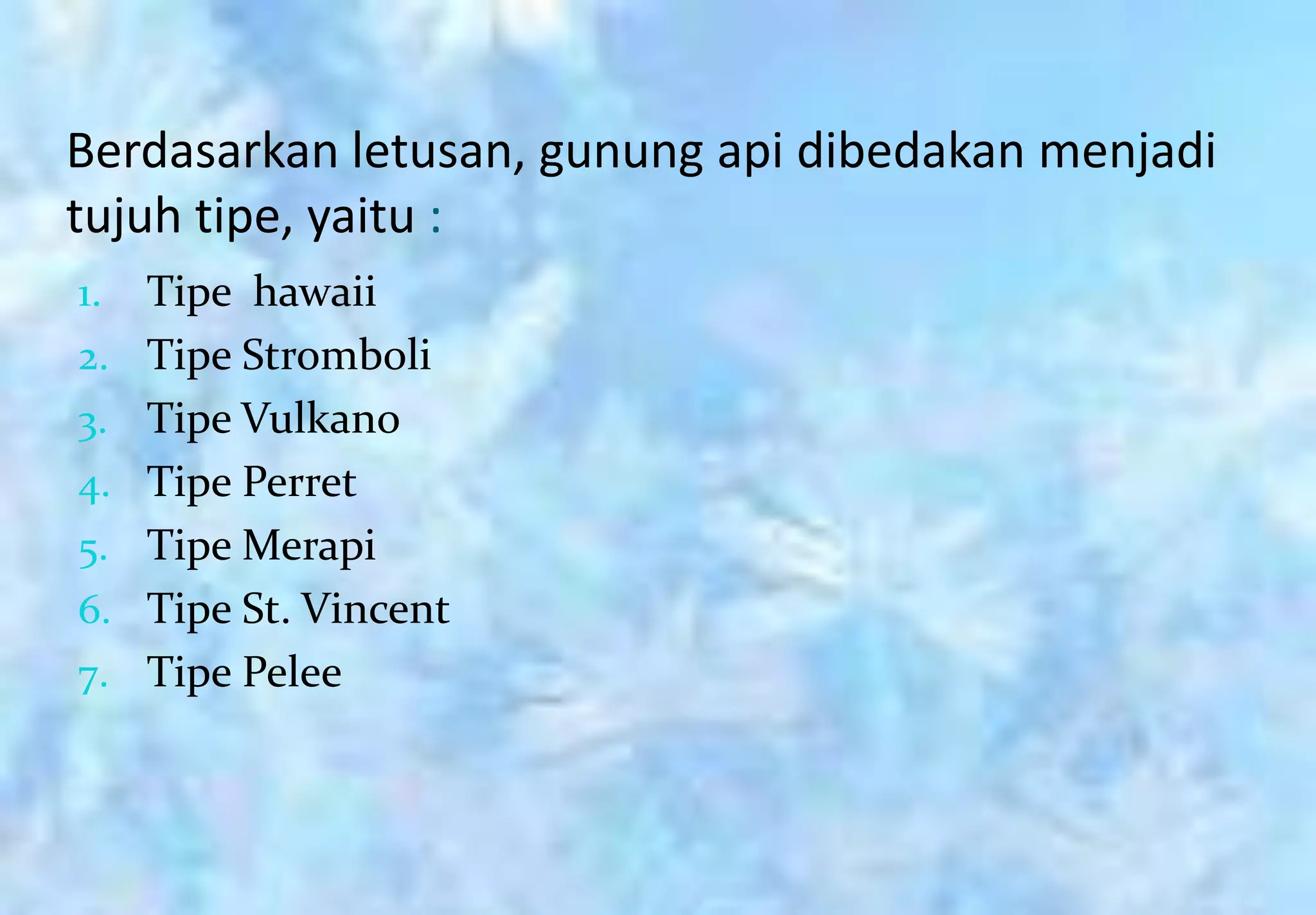

27. Berdasarkan letusan, gunung api dibedakan menjadi
tujuh tipe, yaitu :
1. Tipe hawaii
2. Tipe Stromboli
3. Tipe Vulkano
4. Tipe Perret
5. Tipe Merapi
6. Tipe St. Vincent
7. Tipe Pelee

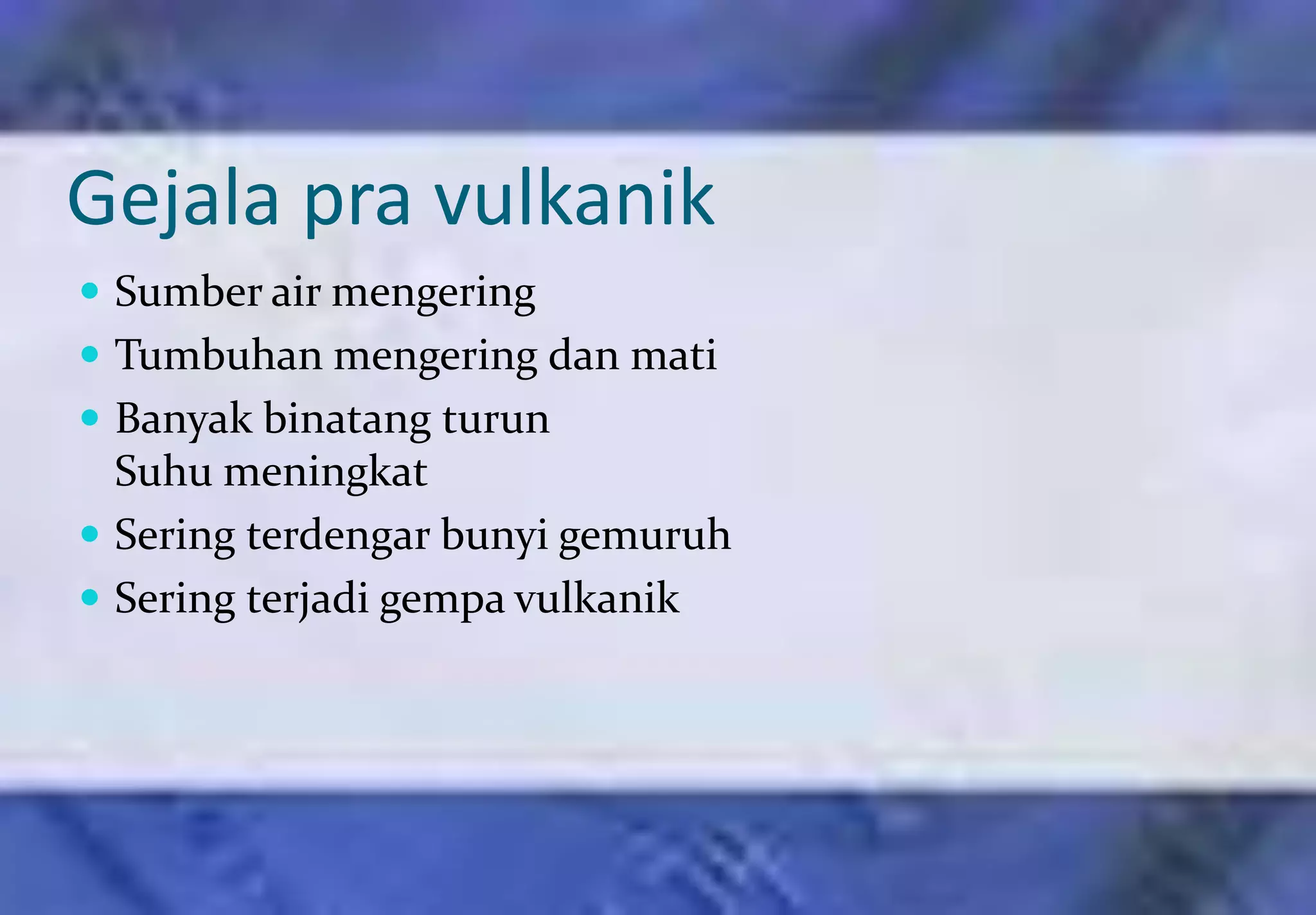

29. Gejala pra vulkanik
 Sumber air mengering
 Tumbuhan mengering dan mati
 Banyak binatang turun
Suhu meningkat
 Sering terdengar bunyi gemuruh
 Sering terjadi gempa vulkanik

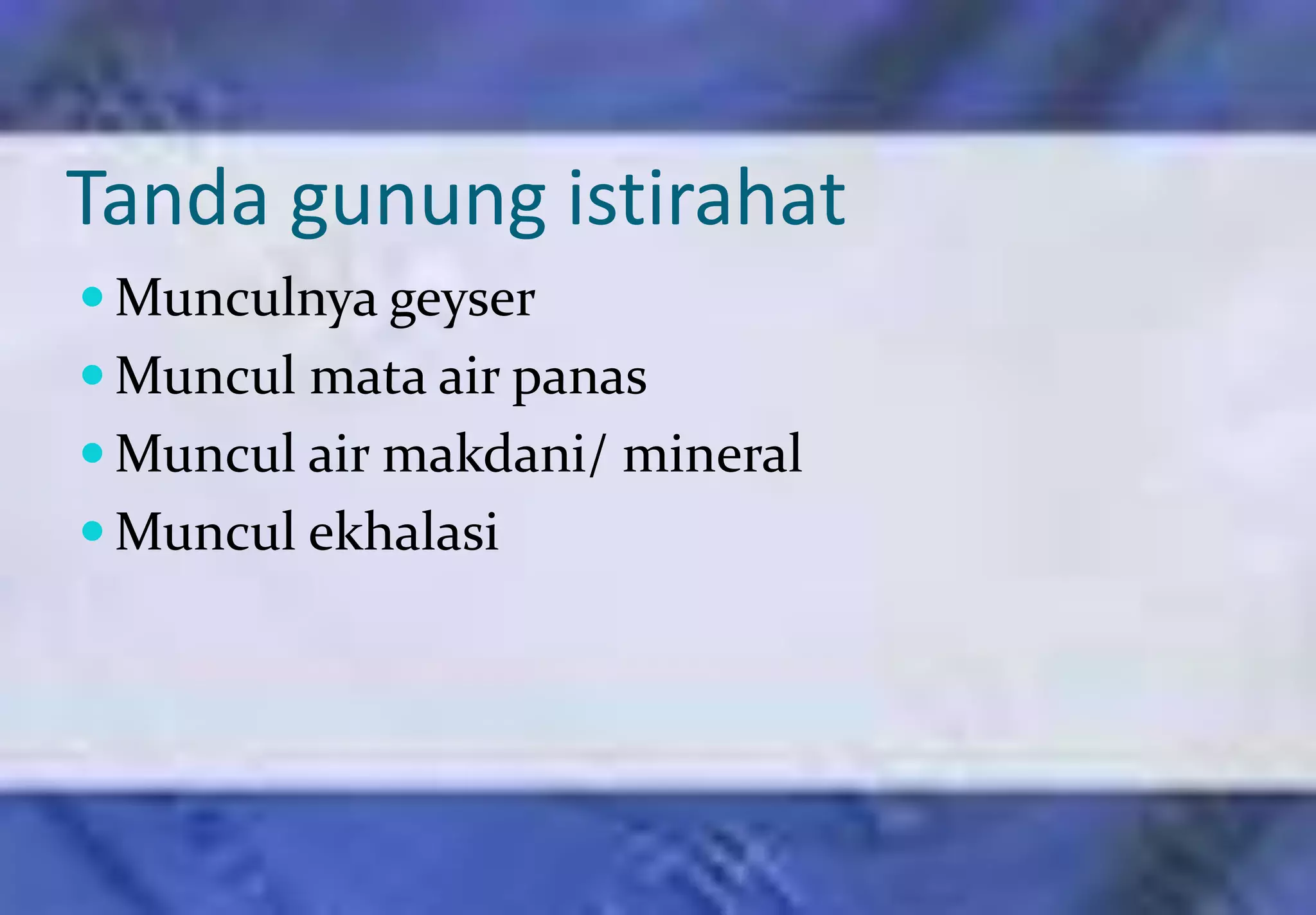

30. Tanda gunung istirahat
 Munculnya geyser
 Muncul mata air panas
 Muncul air makdani/ mineral
 Muncul ekhalasi

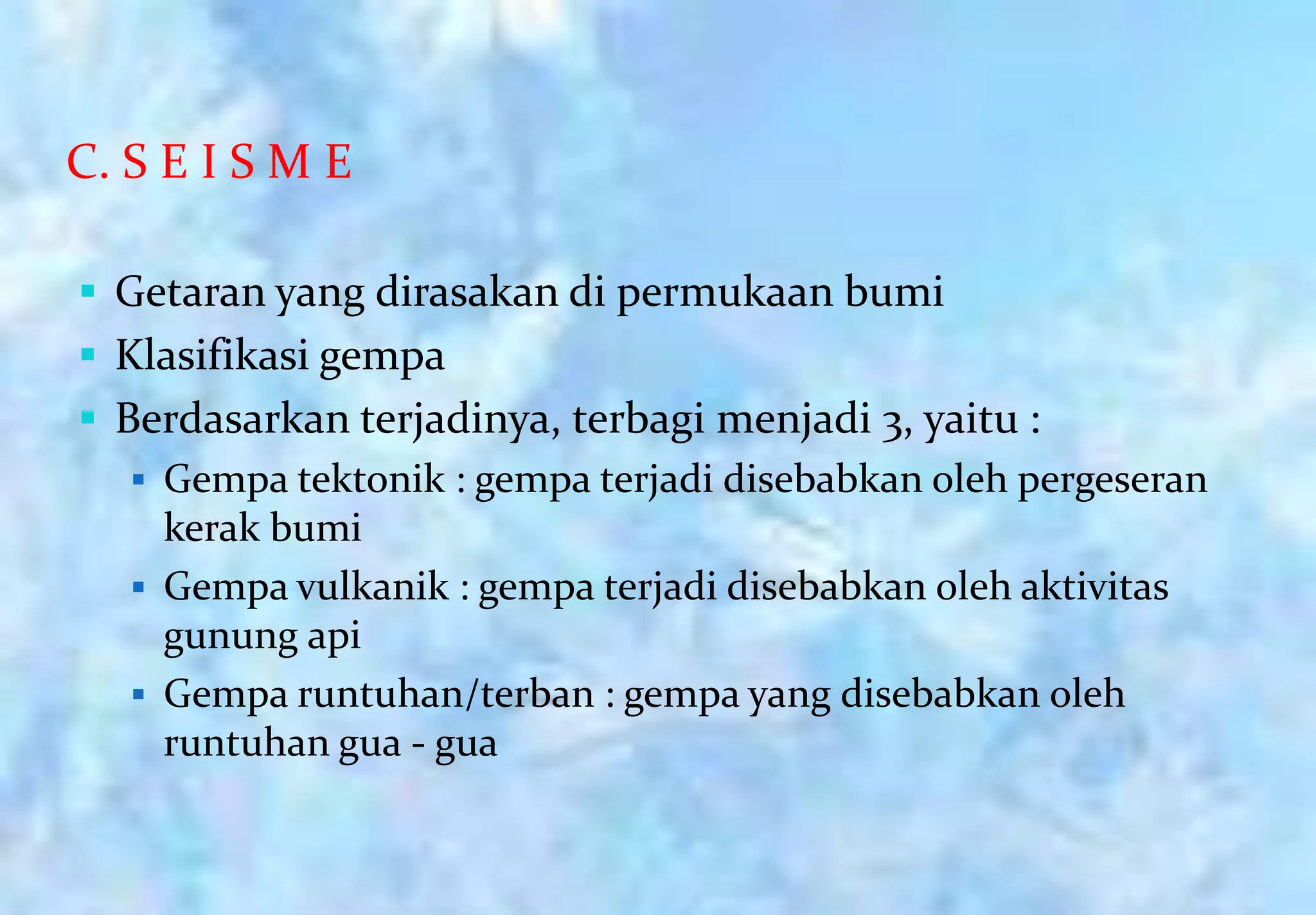

31. C. S E I S M E
 Getaran yang dirasakan di permukaan bumi
 Klasifikasi gempa
 Berdasarkan terjadinya, terbagi menjadi 3, yaitu :
 Gempa tektonik : gempa terjadi disebabkan oleh pergeseran
kerak bumi
 Gempa vulkanik : gempa terjadi disebabkan oleh aktivitas
gunung api
 Gempa runtuhan/terban : gempa yang disebabkan oleh
runtuhan gua - gua

32. Istilah – istilah gempa
 Hiposentrum : pusat gempa di dalam kerak bumi
 Episentrum : pusat gempa di atas permukaan bumi
 Pleistoseista : garis yang membatasi daerah yang
mengalami kerusakan terhebat
 Homoseista : garis pada peta yang menghubungkan
tempat – tempat yang dilalui gelombang gempa pada
waktu yang sama
 Isoseista : garis pada peta yang menghubungkan
tempat – tempat yang mendapatkan kekuatan getaran yang
sama

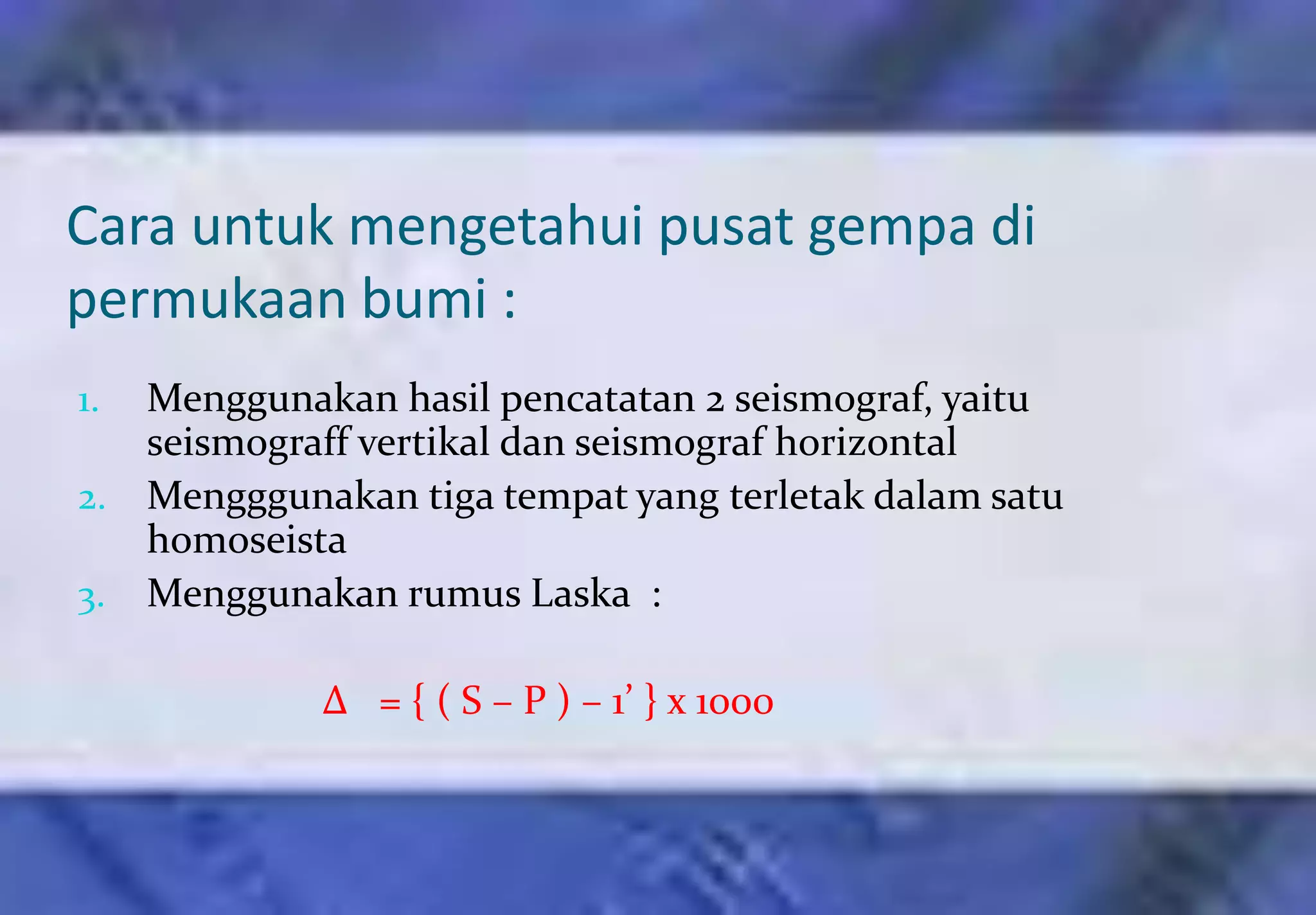

33. Cara untuk mengetahui pusat gempa di
permukaan bumi :
1. Menggunakan hasil pencatatan 2 seismograf, yaitu
seismograff vertikal dan seismograf horizontal
2. Mengggunakan tiga tempat yang terletak dalam satu
homoseista
3. Menggunakan rumus Laska :
∆ = { ( S – P ) – 1’ } x 1000

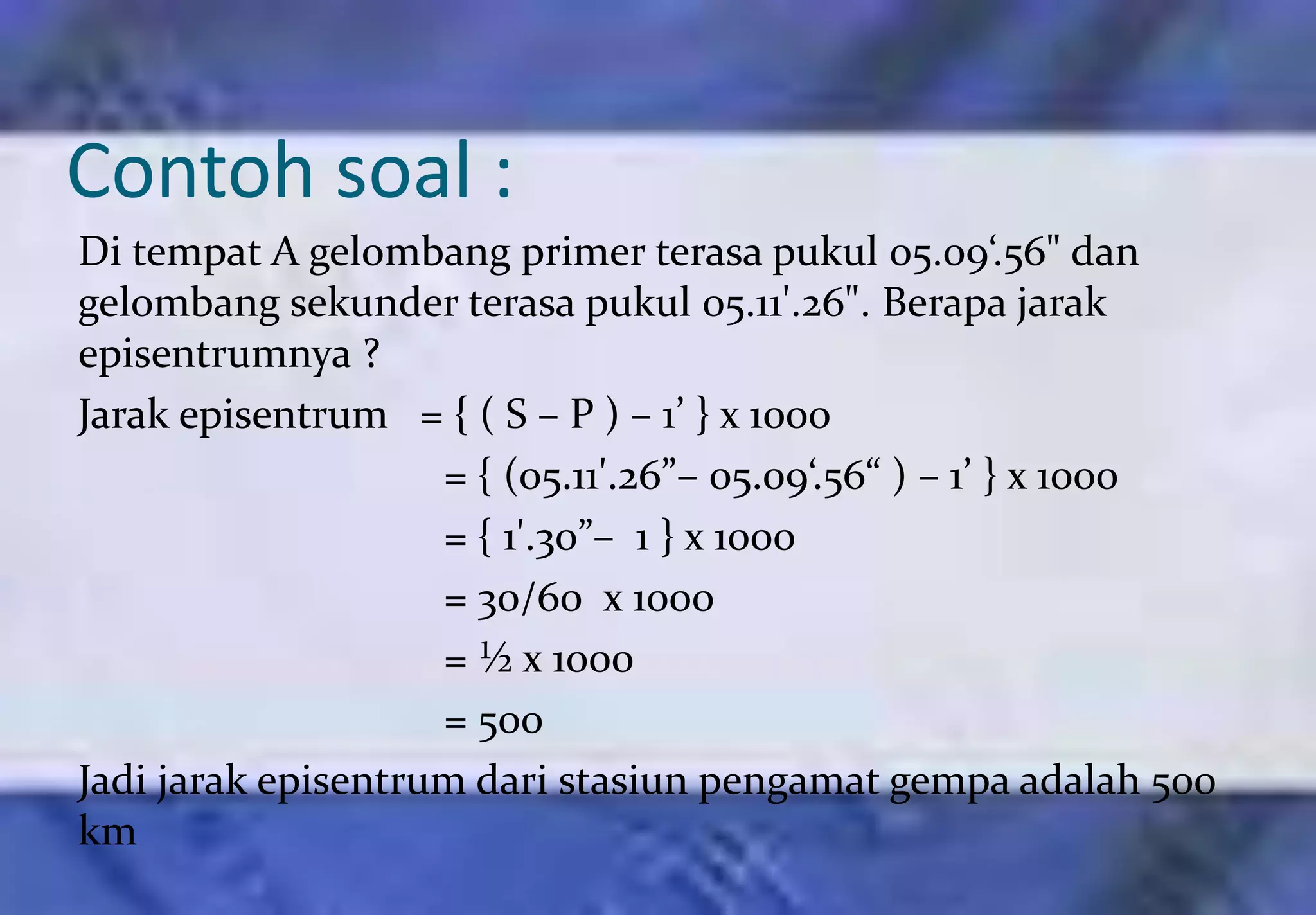

34. Contoh soal :
Di tempat A gelombang primer terasa pukul 05.09‘.56" dan
gelombang sekunder terasa pukul 05.11'.26". Berapa jarak
episentrumnya ?
Jarak episentrum = { ( S – P ) – 1’ } x 1000
= { (05.11'.26”– 05.09‘.56“ ) – 1’ } x 1000
= { 1'.30”– 1 } x 1000
= 30/60 x 1000
= ½ x 1000
= 500
Jadi jarak episentrum dari stasiun pengamat gempa adalah 500
km

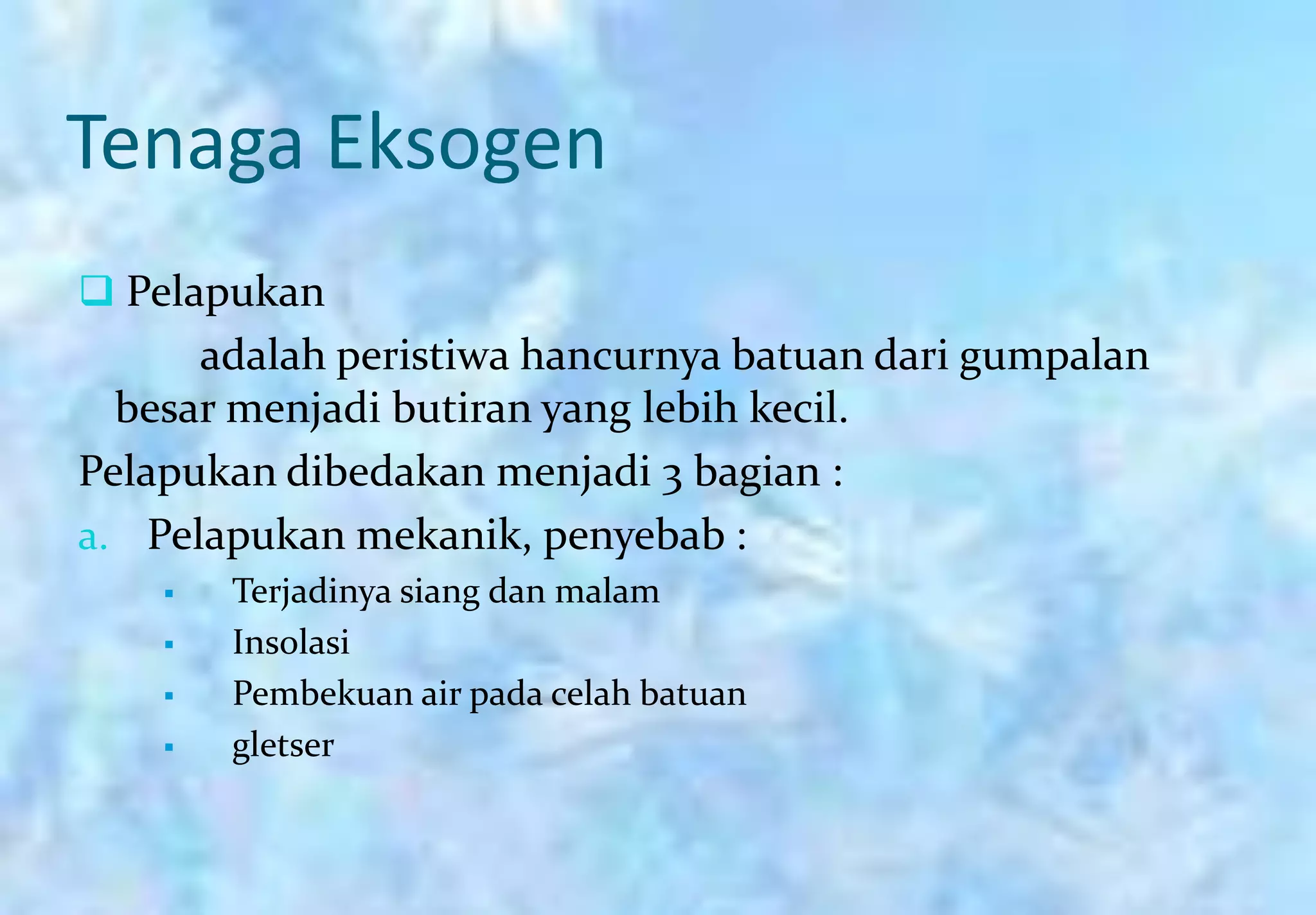

35. Tenaga Eksogen
 Pelapukan
adalah peristiwa hancurnya batuan dari gumpalan
besar menjadi butiran yang lebih kecil.
Pelapukan dibedakan menjadi 3 bagian :
a. Pelapukan mekanik, penyebab :
 Terjadinya siang dan malam
 Insolasi
 Pembekuan air pada celah batuan
 gletser

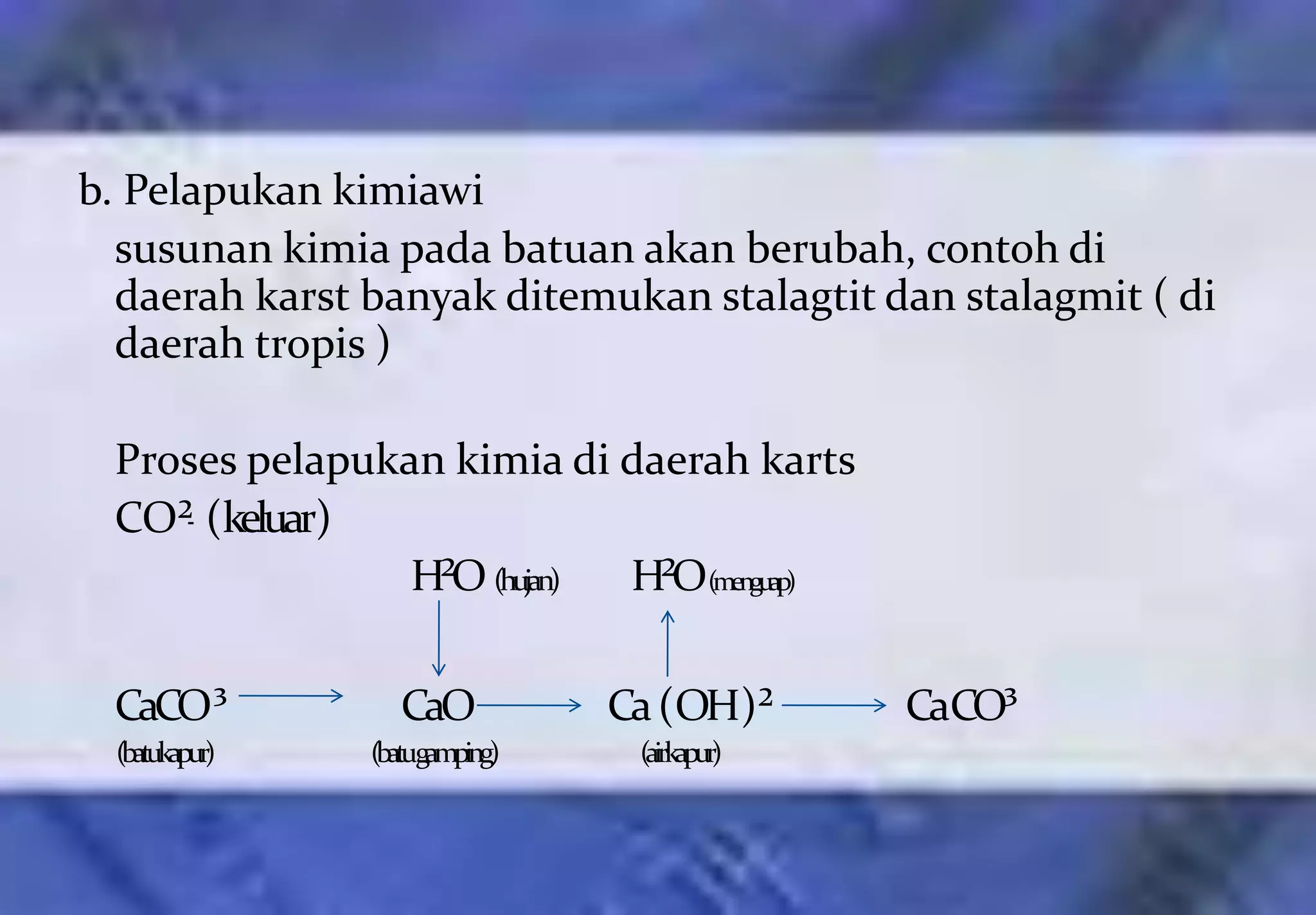

36. b. Pelapukan kimiawi
susunan kimia pada batuan akan berubah, contoh di
daerah karst banyak ditemukan stalagtit dan stalagmit ( di
daerah tropis )
Proses pelapukan kimia di daerah karts
CO² (keluar)
H²O (hujan) H²O(menguap)
CaCO³ CaO Ca (OH)² CaCO³
(batukapur) (batugamping) (airkapur)

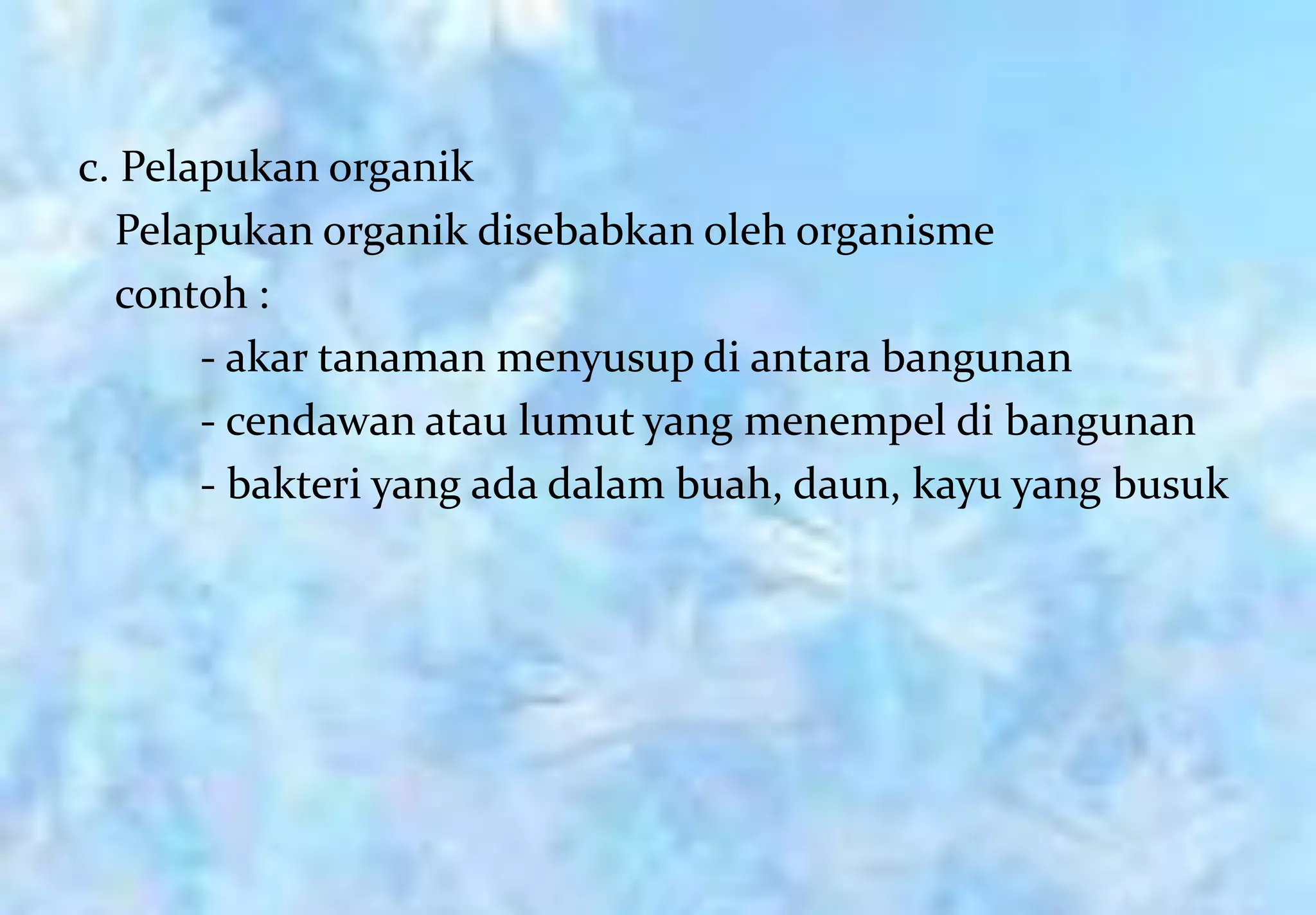

37. c. Pelapukan organik
Pelapukan organik disebabkan oleh organisme
contoh :
- akar tanaman menyusup di antara bangunan
- cendawan atau lumut yang menempel di bangunan
- bakteri yang ada dalam buah, daun, kayu yang busuk

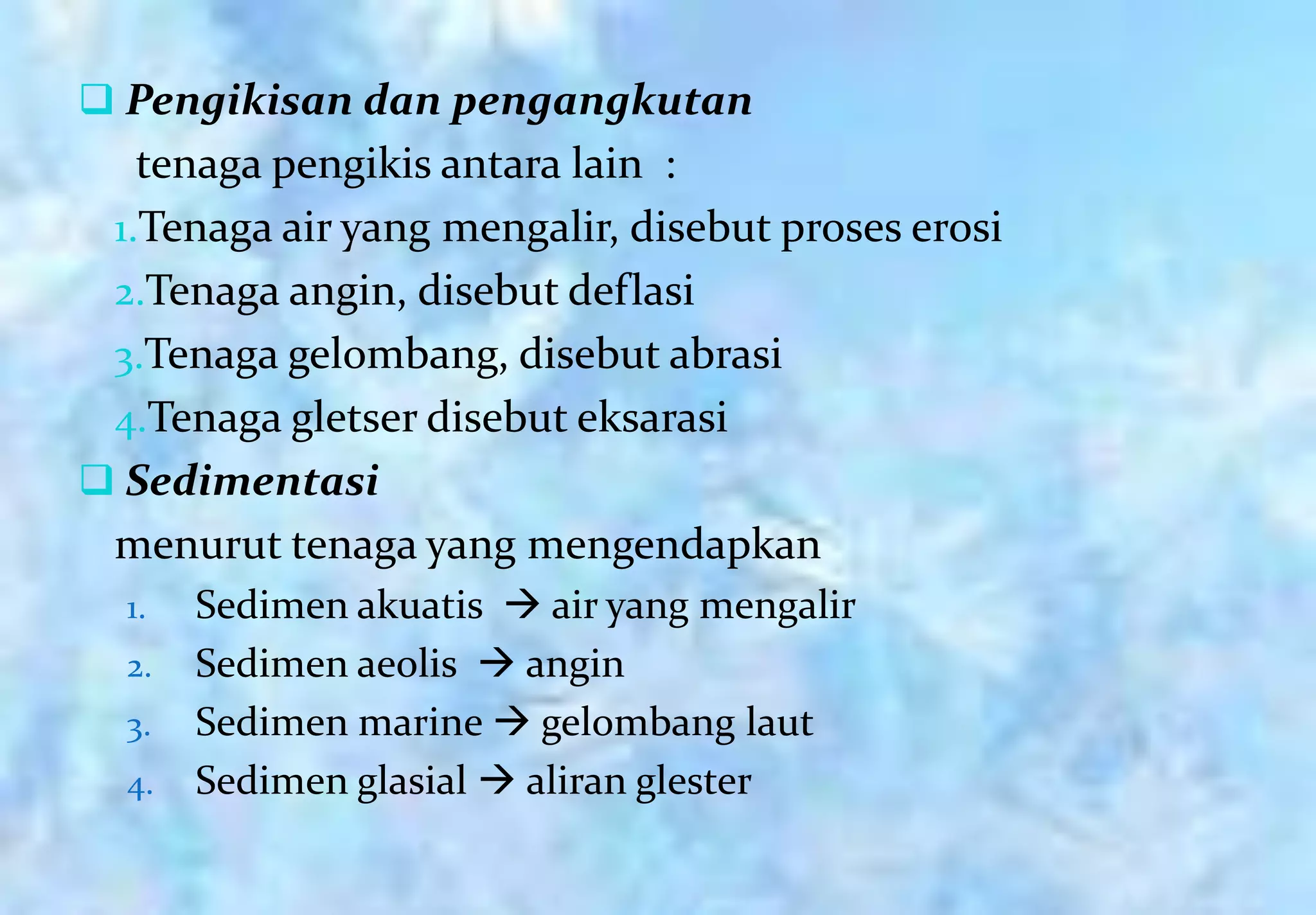

38.  Pengikisan dan pengangkutan
tenaga pengikis antara lain :
1.Tenaga air yang mengalir, disebut proses erosi
2.Tenaga angin, disebut deflasi
3.Tenaga gelombang, disebut abrasi
4.Tenaga gletser disebut eksarasi
 Sedimentasi
menurut tenaga yang mengendapkan
1. Sedimen akuatis  air yang mengalir
2. Sedimen aeolis  angin
3. Sedimen marine  gelombang laut
4. Sedimen glasial  aliran glester

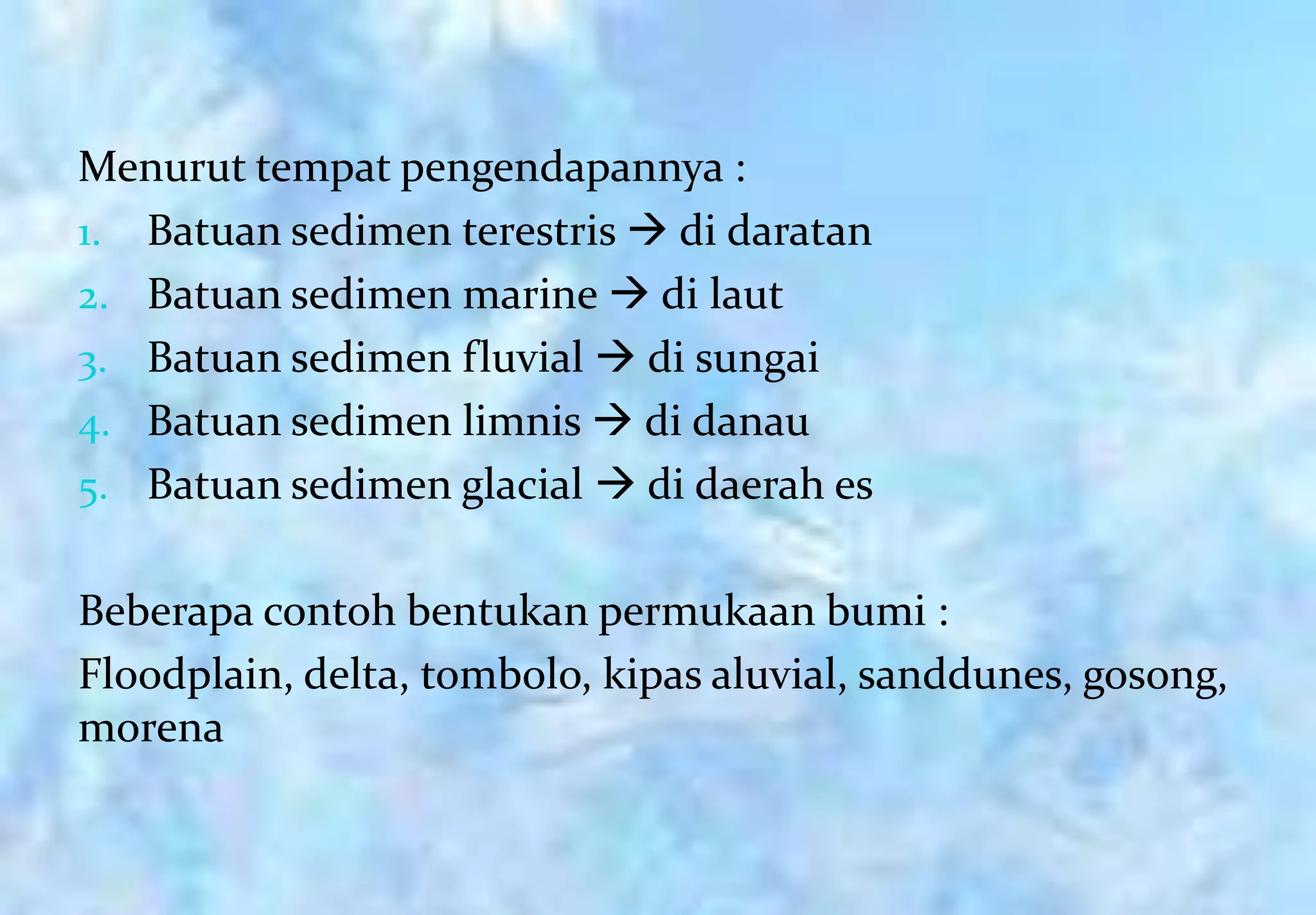

39. Menurut tempat pengendapannya :
1. Batuan sedimen terestris  di daratan
2. Batuan sedimen marine  di laut
3. Batuan sedimen fluvial  di sungai
4. Batuan sedimen limnis  di danau
5. Batuan sedimen glacial  di daerah es
Beberapa contoh bentukan permukaan bumi :
Floodplain, delta, tombolo, kipas aluvial, sanddunes, gosong,
morena

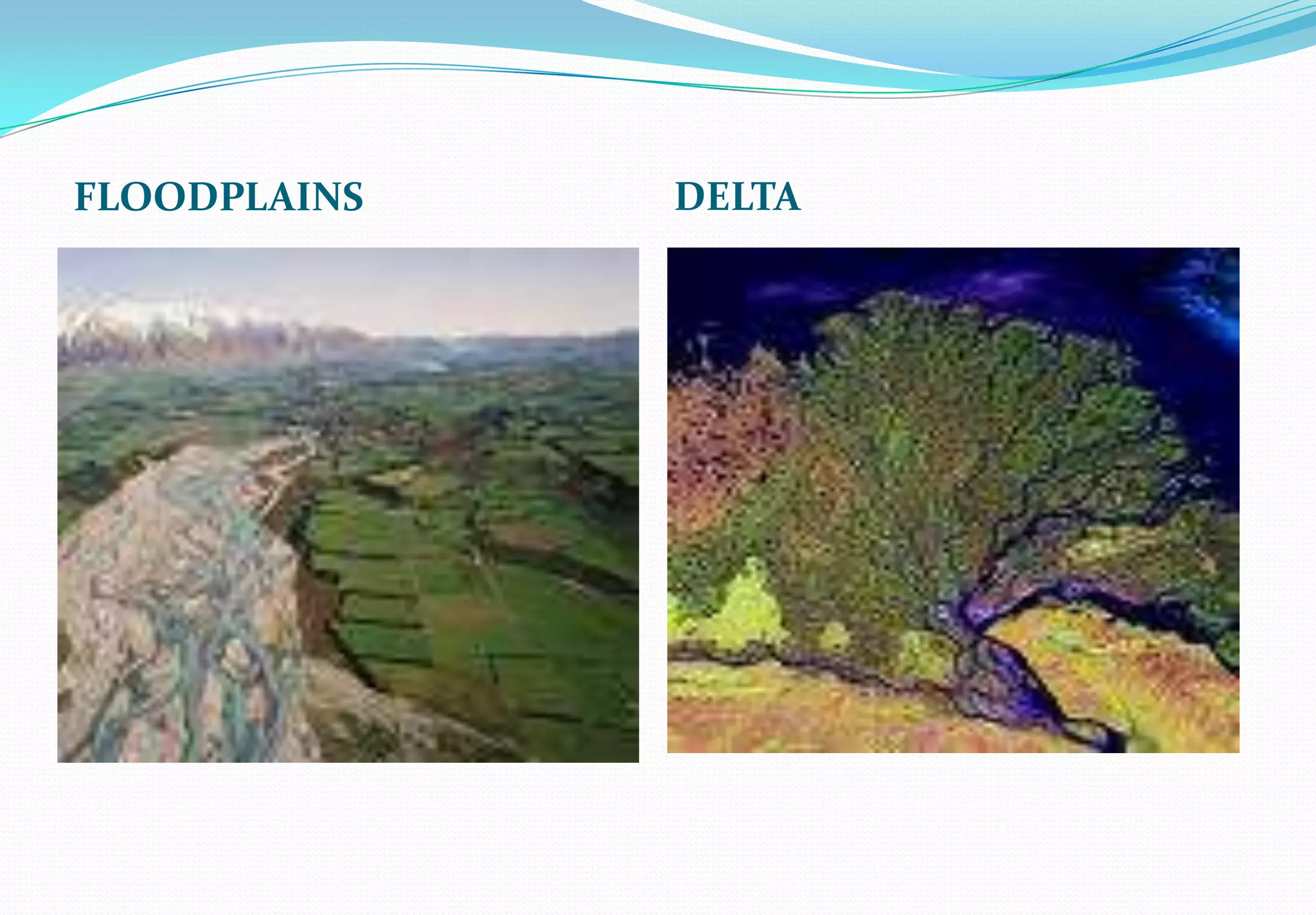

40. FLOODPLAINS DELTA

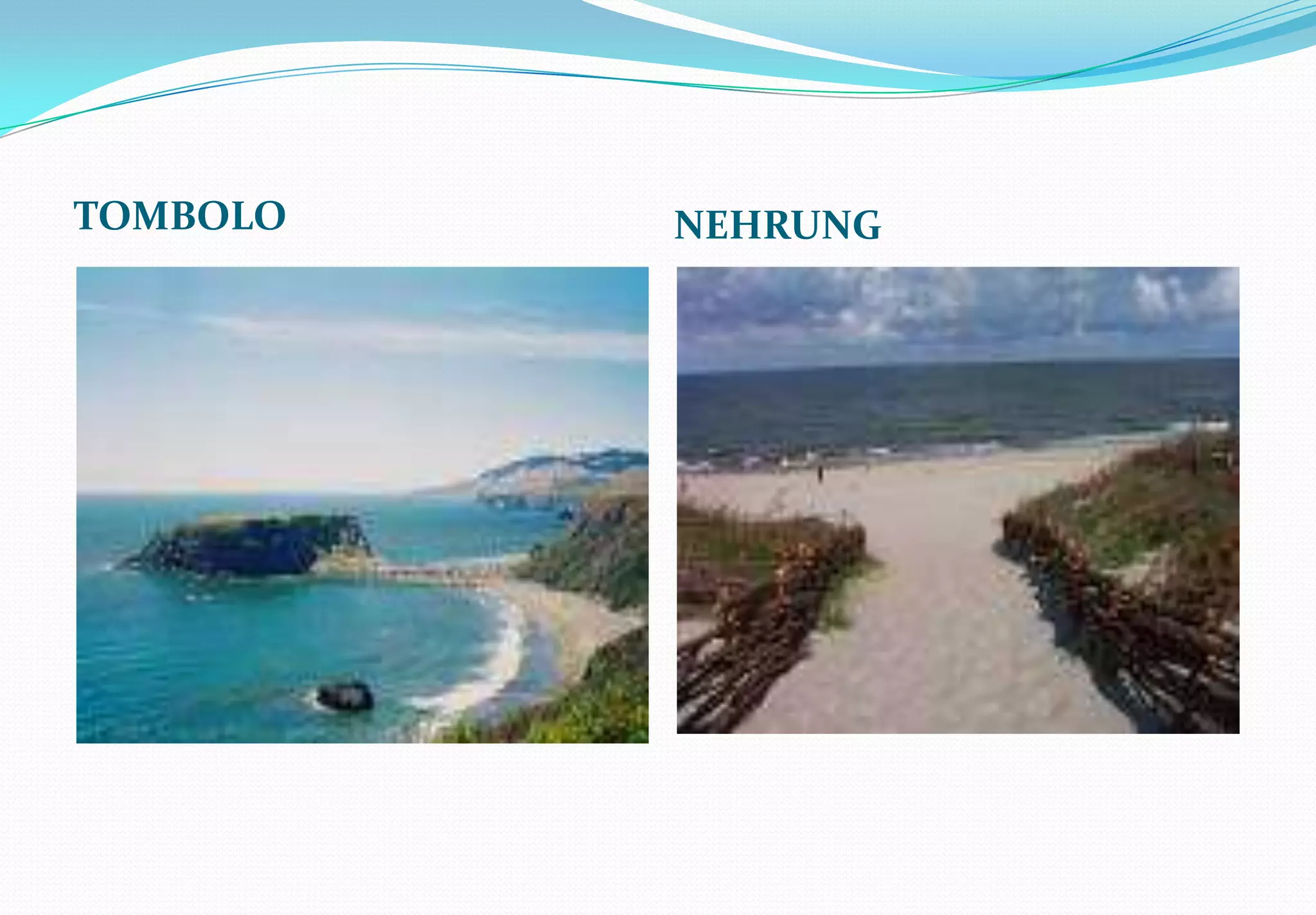

41. TOMBOLO NEHRUNG

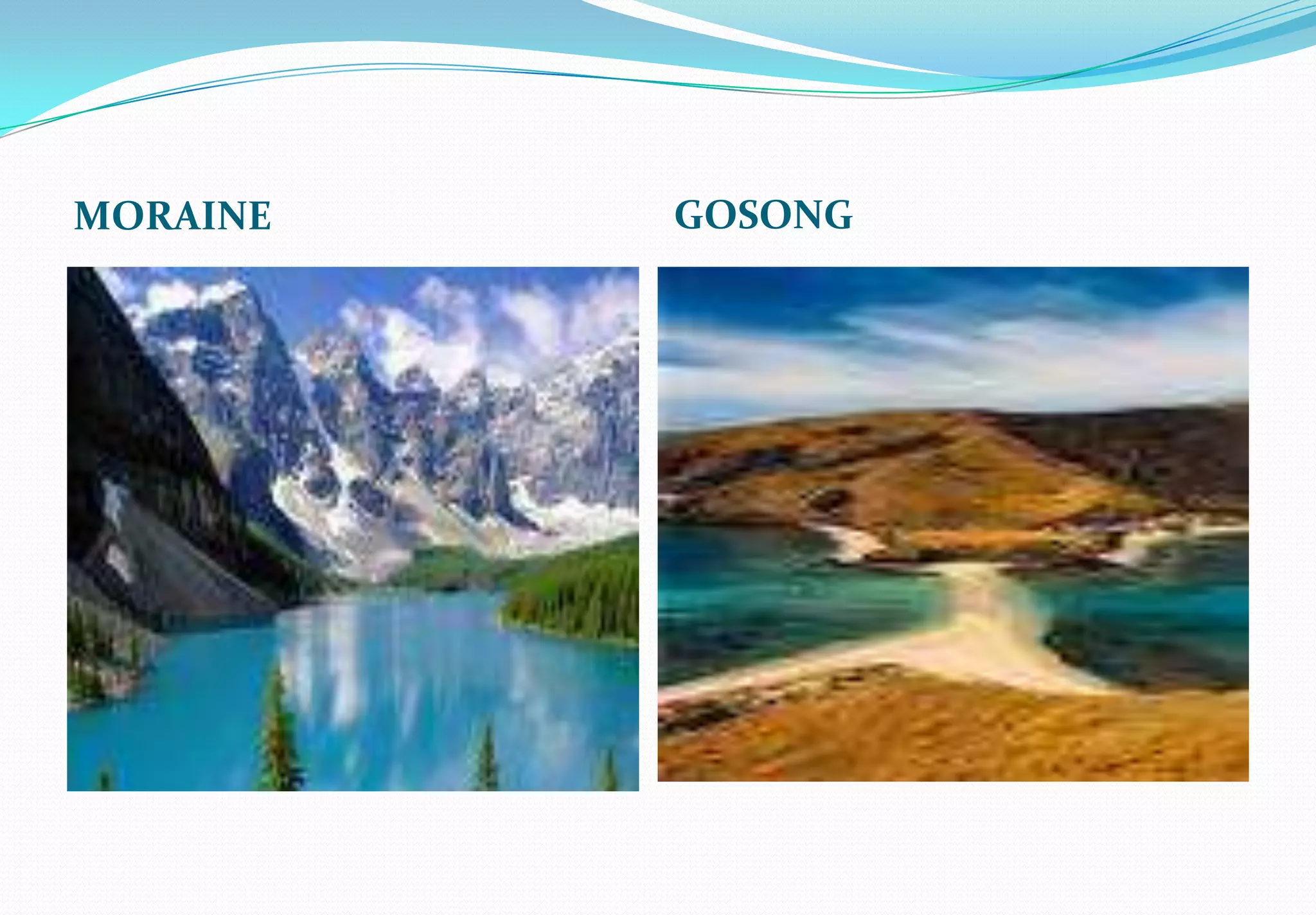

42. MORAINE GOSONG

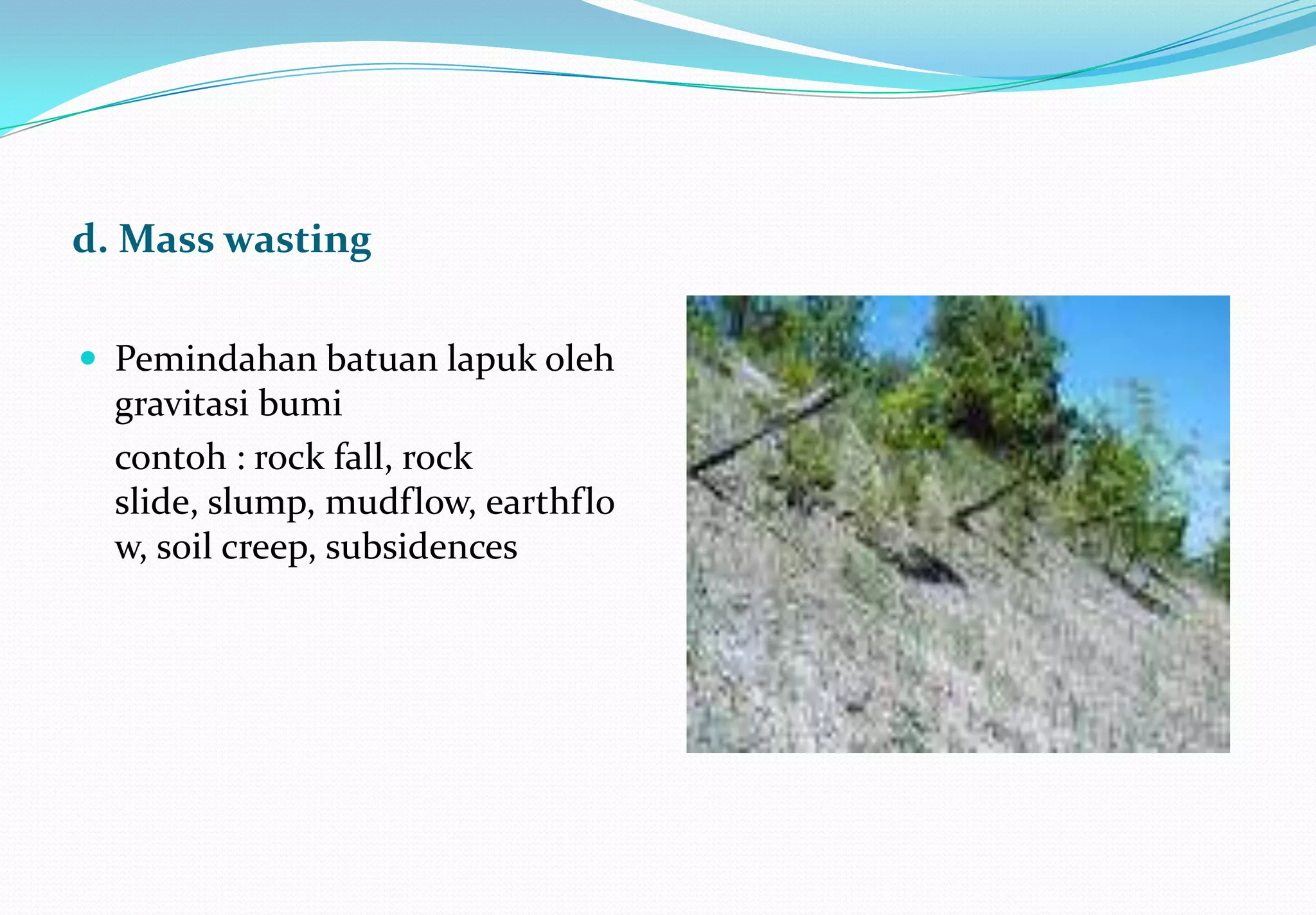

43. d. Mass wasting
 Pemindahan batuan lapuk oleh
gravitasi bumi
contoh : rock fall, rock
slide, slump, mudflow, earthflo
w, soil creep, subsidences
