最近遊んだLinuxボードの話です。

1. 1

2. @tnishinaga
2

3. 活動
• 技術書執筆
– 「BareMetalで遊ぶ Raspberry Pi」
（達人出版会）
http://tatsu-zine.com/books/raspi-bm

4. 楽園追放
アンジェラちゃん
を愛でに来ました
4

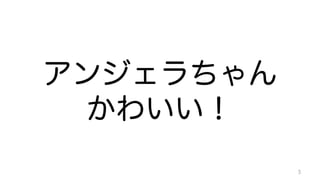

5. アンジェラちゃん
かわいい！
5

6. ☝
՞
＿人人人人人人＿
＞ ( ) ＜ ☞
‾Y^Y^YY^Y^Y‾
՞
ਊ
∞
∫
,';:☜;.`,ਊ,,;';,;☞,.՞
՞
6

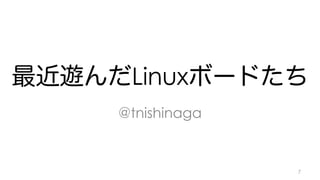

7. 最近遊んだLinuxボードたち
@tnishinaga
7

8. 今回の内容
8

9. 最近遊んだLinuxボード
をご紹介。
9

10. 中途半端なの多いです
ご容赦を……
10

11. おしながき
11
• Intelのあれ
• 狂気のSATA
• ブラックロック☆美少女

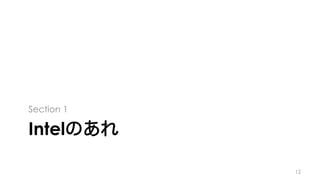

12. Section 1
Intelのあれ
12

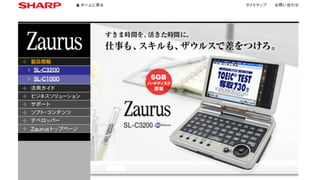

13. 13

14. SHARP Zaurus SL

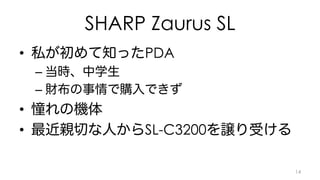

• 私が初めて知ったPDA
– 当時、中学生
– 財布の事情で購入できず
• 憧れの機体
• 最近親切な人からSL-C3200を譲り受ける
14

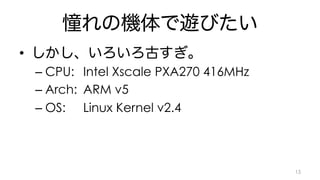

15. 憧れの機体で遊びたい
• しかし、いろいろ古すぎ。
– CPU: Intel Xscale PXA270 416MHz
– Arch: ARM v5
– OS: Linux Kernel v2.4
15

17. とりあえず
カーネルを
最新にしたい
17

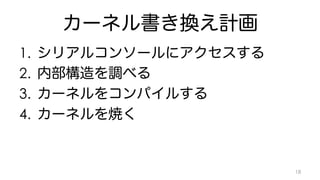

18. カーネル書き換え計画
1. シリアルコンソールにアクセスする
2. 内部構造を調べる
3. カーネルをコンパイルする
4. カーネルを焼く
18

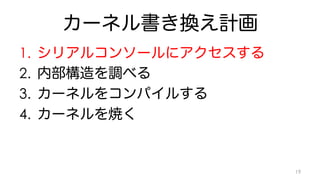

19. カーネル書き換え計画
1. シリアルコンソールにアクセスする
2. 内部構造を調べる
3. カーネルをコンパイルする
4. カーネルを焼く
19

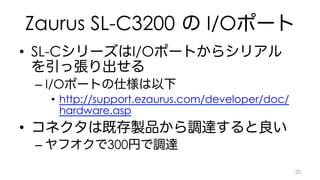

20. Zaurus SL-C3200 の I/Oポート
• SL-CシリーズはI/Oポートからシリアル
を引っ張り出せる
– I/Oポートの仕様は以下
• http://support.ezaurus.com/developer/doc/
hardware.asp
• コネクタは既存製品から調達すると良い
– ヤフオクで300円で調達
20

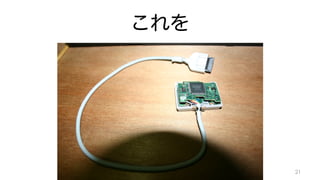

21. これを
21

22. こうして
22

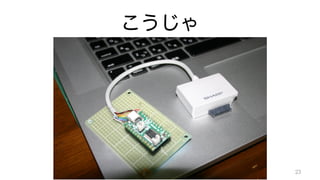

23. こうじゃ
23

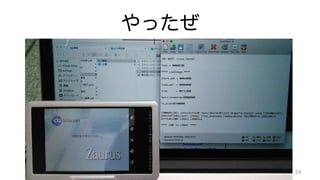

24. やったぜ
24

25. 疲れたので中断。
次。
25

26. Section 2
狂気のSATA
26

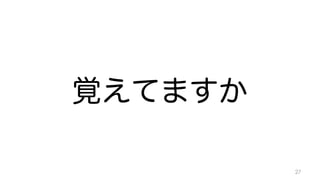

27. 覚えてますか
27

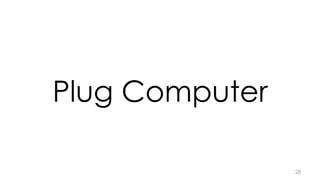

28. Plug Computer
28

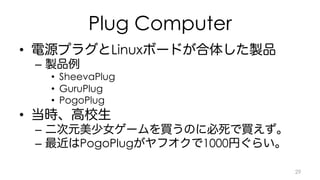

29. Plug Computer
• 電源プラグとLinuxボードが合体した製品
– 製品例
• SheevaPlug
• GuruPlug
• PogoPlug
• 当時、高校生
– 二次元美少女ゲームを買うのに必死で買えず。
– 最近はPogoPlugがヤフオクで1000円ぐらい。
29

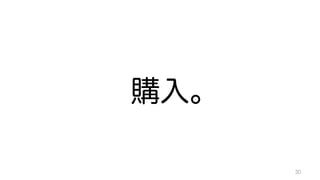

30. 購入。
30

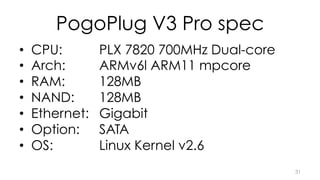

31. PogoPlug V3 Pro spec

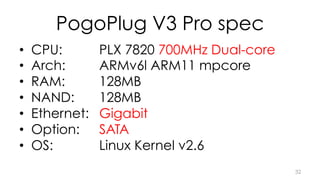

• CPU: PLX 7820 700MHz Dual-core
• Arch: ARMv6l ARM11 mpcore
• RAM: 128MB
• NAND: 128MB
• Ethernet: Gigabit
• Option: SATA
• OS: Linux Kernel v2.6
31

32. PogoPlug V3 Pro spec
• CPU: PLX 7820 700MHz Dual-core
• Arch: ARMv6l ARM11 mpcore
• RAM: 128MB
• NAND: 128MB
• Ethernet: Gigabit
• Option: SATA
• OS: Linux Kernel v2.6
32

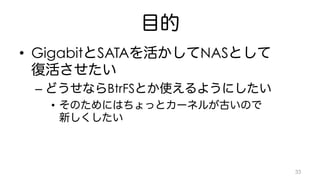

33. 目的
• GigabitとSATAを活かしてNASとして
復活させたい
– どうせならBtrFSとか使えるようにしたい
• そのためにはちょっとカーネルが古いので
新しくしたい
33

34. 最初にやること
• mini PCIの無線LAN
カードを抜く。
– 技適怖い。
34

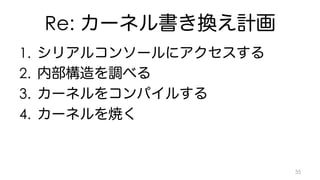

35. Re: カーネル書き換え計画
1. シリアルコンソールにアクセスする
2. 内部構造を調べる
3. カーネルをコンパイルする
4. カーネルを焼く
35

36. Re: カーネル書き換え計画
1. シリアルコンソールにアクセスする
2. 内部構造を調べる
3. カーネルをコンパイルする
4. カーネルを焼く
36

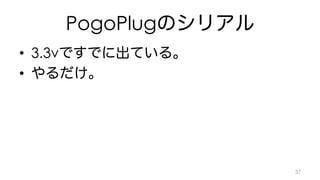

37. PogoPlugのシリアル
• 3.3vですでに出ている。
• やるだけ。
37

38. Re: カーネル書き換え計画
1. シリアルコンソールにアクセスする
2. 内部構造を調べる
3. カーネルをコンパイルする
4. カーネルを焼く
38

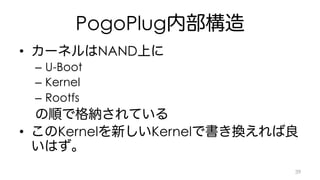

39. PogoPlug内部構造
• カーネルはNAND上に
– U-Boot
– Kernel
– Rootfs
の順で格納されている
• このKernelを新しいKernelで書き換えれば良
いはず。
39

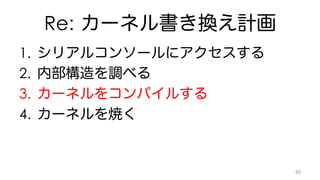

40. Re: カーネル書き換え計画
1. シリアルコンソールにアクセスする
2. 内部構造を調べる
3. カーネルをコンパイルする
4. カーネルを焼く
40

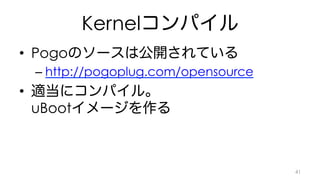

41. Kernelコンパイル
• Pogoのソースは公開されている
– http://pogoplug.com/opensource
• 適当にコンパイル。
uBootイメージを作る
41

42. Re: カーネル書き換え計画
1. シリアルコンソールにアクセスする
2. 内部構造を調べる
3. カーネルをコンパイルする
4. カーネルを焼く
42

43. レッツNAND焼き
• Kernelのいる0x500000, 0xB00000に
Linuxシステム上から書き込む
• れっつ再起動
43

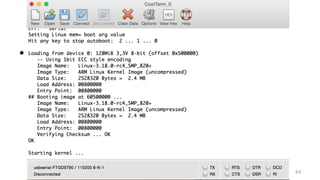

44. • Stating Kernel
44

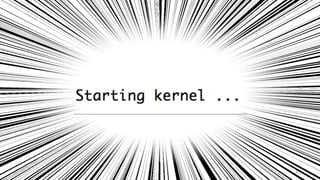

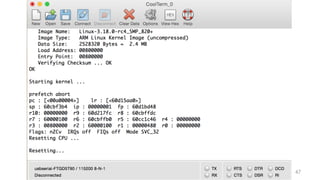

45. 45

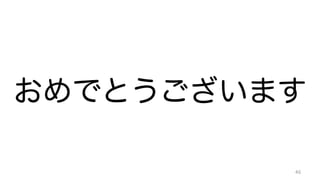

46. おめでとうございます
46

47. 47

48. 48

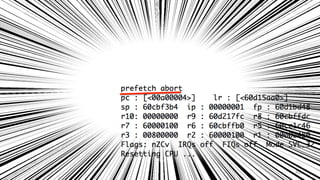

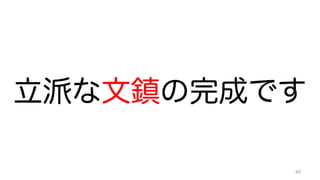

49. 立派な文鎮の完成です
49

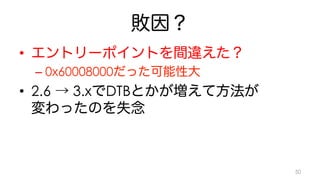

50. 敗因？
• エントリーポイントを間違えた？
– 0x60008000だった可能性大
• 2.6 → 3.xでDTBとかが増えて方法が
変わったのを失念
50

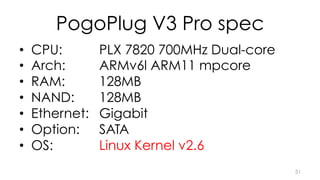

51. PogoPlug V3 Pro spec
• CPU: PLX 7820 700MHz Dual-core
• Arch: ARMv6l ARM11 mpcore
• RAM: 128MB
• NAND: 128MB
• Ethernet: Gigabit
• Option: SATA
• OS: Linux Kernel v2.6
51

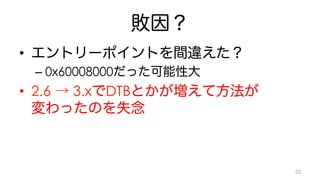

52. 敗因？
• エントリーポイントを間違えた？
– 0x60008000だった可能性大
• 2.6 → 3.xでDTBとかが増えて方法が
変わったのを失念
52

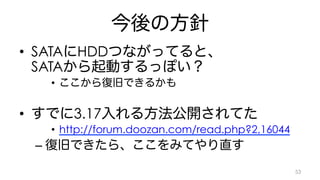

53. 今後の方針
• SATAにHDDつながってると、
SATAから起動するっぽい？
• ここから復旧できるかも
• すでに3.17入れる方法公開されてた
• http://forum.doozan.com/read.php?2,16044
– 復旧できたら、ここをみてやり直す
53

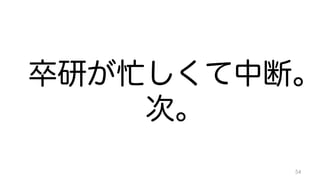

54. 卒研が忙しくて中断。
次。
54

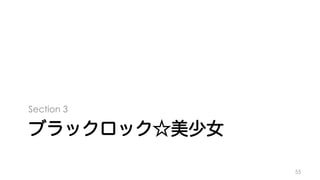

55. Section 3
ブラックロック☆美少女
55

56. モノクロ液晶で

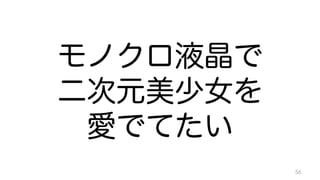

二次元美少女を
愛でてたい
56

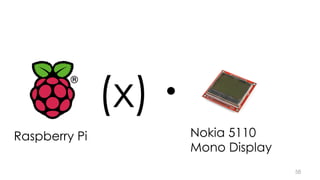

57. f (x) =
57

58. (x)・
58
Raspberry Pi Nokia 5110
Mono Display

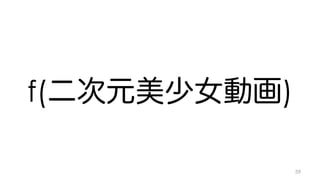

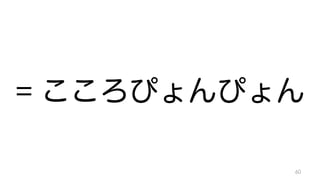

59. f(二次元美少女動画)
59

60. = こころぴょんぴょん
60

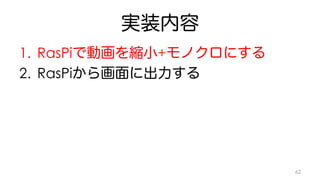

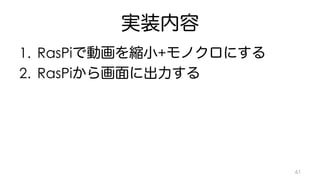

61. 実装内容
1. RasPiで動画を縮小+モノクロにする
2. RasPiから画面に出力する
61

62. 実装内容
1. RasPiで動画を縮小+モノクロにする
2. RasPiから画面に出力する
62

63. 動画の縮小＋モノクロ化
• OpenCV + Python

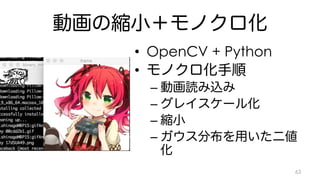

• モノクロ化手順
– 動画読み込み
– グレイスケール化
– 縮小
– ガウス分布を用いた二値
化
63

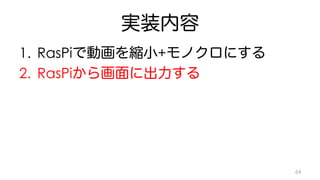

64. 実装内容
1. RasPiで動画を縮小+モノクロにする
2. RasPiから画面に出力する
64

65. Nokia 5110液晶への出力
• ライブラリを使用
– https://github.com/rm-hull/pcd8544
• PIL→Imageに変換して送り込めばOK
65

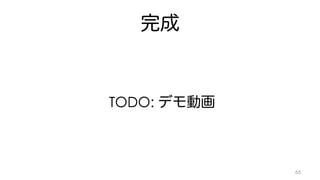

66. 完成
TODO: デモ動画
66

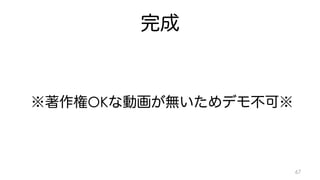

67. 完成
※著作権OKな動画が無いためデモ不可※
67

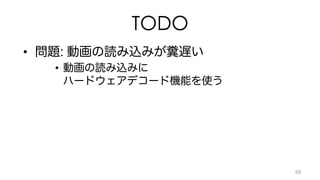

68. TODO
• 問題: 動画の読み込みが糞遅い
• 動画の読み込みに
ハードウェアデコード機能を使う
68

69. ☝
՞
＿人人人人人人＿
＞ ( ) ＜ ☞
‾Y^Y^YY^Y^Y‾
՞
ਊ
∞
∫
,';:☜;.`,ਊ,,;';,;☞,.՞
՞
69
おわり
