Linuxベースのシングルボード色々
- 1.
- 2. 自己紹介 ( ごしています無沙汰 ) • たなかとしひさ ( 子育て真っ只中〜） • Twitter:@tosihisa • facebook:tosihisa • • https://about.me/tosihisa • https://lilo.linux.or.jp/ • https://www.osm.org/user/tosihisa • https://os.mbed.com/users/tosihisa/ • http://www.pool.ntp.org/ja/user/tosihisa • • 保有資格： • 情報処理安全確保支援士（第 001429 号） • 電気通信主任技術者 ( 伝送交換，データ通信 ) • 組込みソフトウェア技術者試験クラス 1( グレード： B) • LPIC レベル 2 認定エンジニア • 他： 10 資格 •
- 3. お する今日 話事… 1. tosihisa ん家の Linux ベースのシングルボード紹介 2. Linux ベースのシングルボードのお話 3. 組込み Linux におけるセキュリティのお話 4. pool.ntp.org に参加していた（過去形！）のお話 • • あんまり深い話はできませんｗ • まぁまったりと進めますｗ • 質問・ツッコミは都度発言ください（後で時間を取りません） • 質問は，多少脱線でも OK です．ゆるゆる行きましょう． •

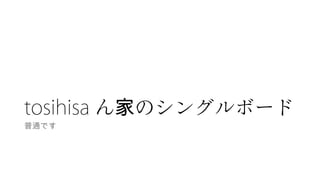

- 4.

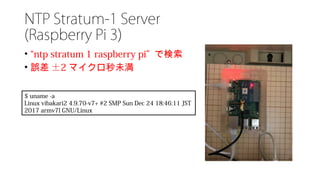

- 5. NTP Stratum-1 Server (RaspberryPi 3) • “ntp stratum 1 raspberry pi” で検索 • 誤差 ±2 マイクロ秒未満 $ uname -a Linux vibakari2 4.9.70-v7+ #2 SMP Sun Dec 24 18:46:11 JST 2017 armv7l GNU/Linux

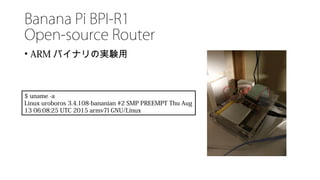

- 6. Banana Pi BPI-R1 Open-sourceRouter • ARM バイナリの実験用 $ uname -a Linux uroboros 3.4.108-bananian #2 SMP PREEMPT Thu Aug 13 06:08:25 UTC 2015 armv7l GNU/Linux

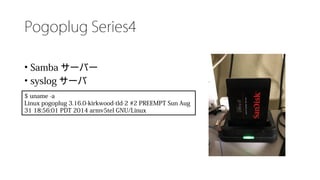

- 7. Pogoplug Series4 • Sambaサーバー • syslog サーバ $ uname -a Linux pogoplug 3.16.0-kirkwood-tld-2 #2 PREEMPT Sun Aug 31 18:56:01 PDT 2014 armv5tel GNU/Linux

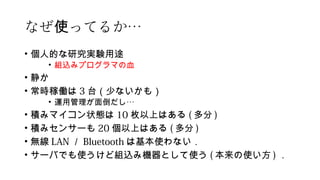

- 8. なぜ ってるか使 … •個人的な研究実験用途 • 組込みプログラマの血 • 静か • 常時稼働は 3 台（少ないかも） • 運用管理が面倒だし… • 積みマイコン状態は 10 枚以上はある ( 多分 ) • 積みセンサーも 20 個以上はある ( 多分 ) • 無線 LAN ／ Bluetooth は基本使わない． • サーバでも使うけど組込み機器として使う ( 本来の使い方 ) ．

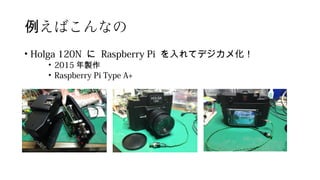

- 9. えばこんなの例 • Holga 120Nに Raspberry Pi を入れてデジカメ化！ • 2015 年製作 • Raspberry Pi Type A+
- 10.

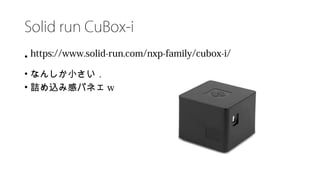

- 11. Solid run CuBox-i •https://www.solid-run.com/nxp-family/cubox-i/ • なんしか小さい． • 詰め込み感パネェ w

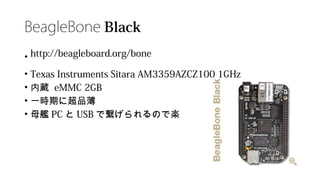

- 12. BeagleBone Black • http://beagleboard.org/bone •Texas Instruments Sitara AM3359AZCZ100 1GHz • 内蔵 eMMC 2GB • 一時期に超品薄 • 母艦 PC と USB で繋げられるので楽

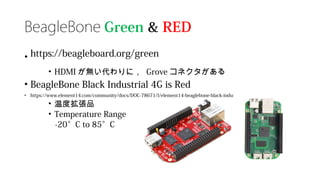

- 13. BeagleBone Green &RED • https://beagleboard.org/green • HDMI が無い代わりに， Grove コネクタがある • BeagleBone Black Industrial 4G is Red • https://www.element14.com/community/docs/DOC-78671/l/element14-beaglebone-black-industrial-4g#contents • 温度拡張品 • Temperature Range -20°C to 85°C
- 14.

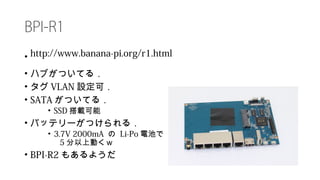

- 15. BPI-R1 • http://www.banana-pi.org/r1.html • ハブがついてる． •タグ VLAN 設定可． • SATA がついてる． • SSD 搭載可能 • バッテリーがつけられる． • 3.7V 2000mA の Li-Po 電池で 5 分以上動くｗ • BPI-R2 もあるようだ

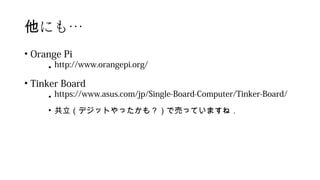

- 16. にも他 … • OrangePi • http://www.orangepi.org/ • Tinker Board • https://www.asus.com/jp/Single-Board-Computer/Tinker-Board/ • 共立（デジットやったかも？）で売っていますね．

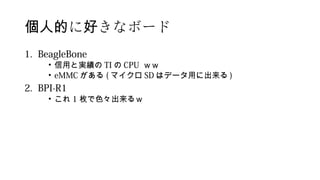

- 17. に きなボード個人的 好 1.BeagleBone • 信用と実績の TI の CPU ｗｗ • eMMC がある ( マイクロ SD はデータ用に出来る ) 2. BPI-R1 • これ 1 枚で色々出来るｗ

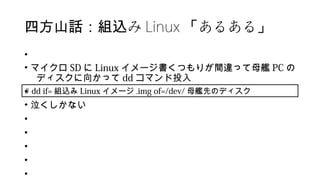

- 18. み四方山話：組込 Linux あるある「」 • • マイクロ SD に Linux イメージ書くつもりが間違って母艦 PC の ディスクに向かって dd コマンド投入 • • 泣くしかない • • • • • # dd if= 組込み Linux イメージ .img of=/dev/ 母艦先のディスク
- 19. そう えば言 … •組込み Linux は Debian ベースが多い（全てではないですけ ど） • まぁ， ARM に普通に対応してて，ほぼ普通に apt-get できて しまう．

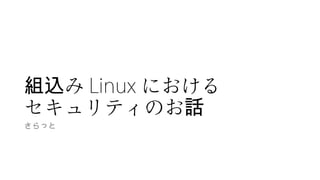

- 20.

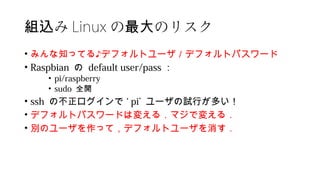

- 21. み組込 Linux ののリスク最大 • みんな知ってる♪デフォルトユーザ／デフォルトパスワード • Raspbian の default user/pass ： • pi/raspberry • sudo 全開 • ssh の不正ログインで ‘ pi’ ユーザの試行が多い！ • デフォルトパスワードは変える．マジで変える． • 別のユーザを作って，デフォルトユーザを消す．

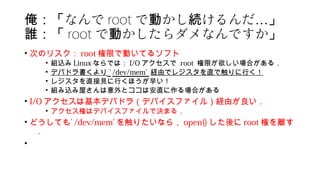

- 22. なんで俺：「 root でかし けるんだ動 続 …」 誰：「 root で かしたらダメなんですか動 」 • 次のリスク： root 権限で動いてるソフト • 組込み Linux ならでは： I/O アクセスで root 権限が欲しい場合がある． • デバドラ書くより ’ /dev/mem’ 経由でレジスタを直で触りに行く！ • レジスタを直接見に行くほうが早い！ • 組み込み屋さんは意外とココは安直に作る場合がある • I/O アクセスは基本デバドラ（デバイスファイル）経由が良い． • アクセス権はデバイスファイルで決まる． • どうしても’ /dev/mem’ を触りたいなら， open() した後に root 権を離す ． •

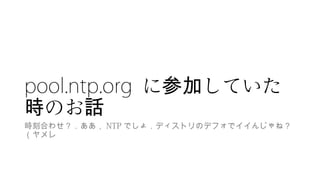

- 23. pool.ntp.org に していた参加 のお時話 時刻合わせ？．ああ， NTP でしょ．ディストリのデフォでイイんじゃね？ （ヤメレ

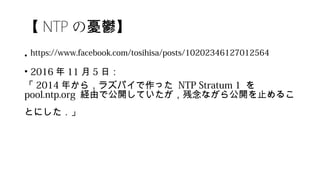

- 24. 【 NTP の憂鬱】 •https://www.facebook.com/tosihisa/posts/10202346127012564 • 2016 年 11 月 5 日： 「 2014 年から，ラズパイで作った NTP Stratum 1 を pool.ntp.org 経由で公開していたが，残念ながら公開を止めるこ とにした．」

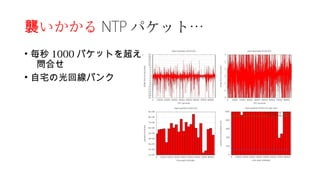

- 25. いかかる襲 NTP パケット… •毎秒 1000 パケットを超える 問合せ • 自宅の光回線パンク
- 26. 最大： 8,543,497 パケット／時 (八百五十四万パケット／時 )(2373 パケット／秒 )
- 27. jp.pool.ntp.org は たった，「51 台」 • http://www.pool.ntp.org/zone/jp • IPv4:32 台 • IPv6:19 台 • たった 51 台しかない． • たったの，です．

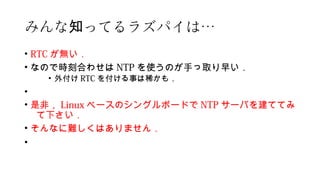

- 28. みんな ってるラズパイは知 … •RTC が無い． • なので時刻合わせは NTP を使うのが手っ取り早い． • 外付け RTC を付ける事は稀かも． • • 是非， Linux ベースのシングルボードで NTP サーバを建ててみ て下さい． • そんなに難しくはありません． •
