Spagettidiagrammet er med til at synliggøre, om man har et optimalt layout i en produktion - eller måske på kontoret. Et enkelt værktøj, som er let at benytte i mange sammenhænge.

1. Spagettidiagram
Et spagettidiagram er en meget simpel måde at se og forstå et produkts vej
igennem de forskellige processer
Det kan laves på flere måder:
Excel kan bruges – dog ikke den mest simple metode
A-4 blok og blyant
A-3 papir og post’its
Hovedformålet er, at se hvor produktet bevæger sig hen – eller hvor en
person bevæger sig hen i løbet af en proces
Man stiller sig på en fast plads og iagttager produktets/personens ruter –
tegner det på diagrammet imens, hvorefter det analyseres – eller følger
produktet rundt i systemet
Diagrammet kan benyttes såvel i produktion som administration og service
Erna Storgaard - Kastanievænget 1 - 7173 Vonge - tlf. 22 25 90 30 - erna@storgaardinnovation.dk - www.storgaardinnovation.dk

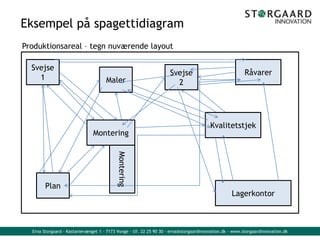

2. Eksempel på spagettidiagram
Produktionsareal – tegn nuværende layout
Svejse
1
Maler
Montering
Råvarer
Kvalitetstjek
Montering
Plan
Svejse
2
Lagerkontor
Erna Storgaard - Kastanievænget 1 - 7173 Vonge - tlf. 22 25 90 30 - erna@storgaardinnovation.dk - www.storgaardinnovation.dk

3. Analyse af diagrammet
Analyserne foretages af medarbejderne i området – forslag til forbedringer prioriteres og sættes i handleplan
Svejse
1
Maler
Plan
fejl
Råvarer
Vare
stop
Dialog?
Dobbelt
tjek
Montering
Kvalitetstjek
Montering
Plan
Svejse
2
Lagerkontor
Erna Storgaard - Kastanievænget 1 - 7173 Vonge - tlf. 22 25 90 30 - erna@storgaardinnovation.dk - www.storgaardinnovation.dk

4. Nyt layout defineres
Efterfølgende tegner og implementerer man det nye layout
Plan
Svejse
1
Montering
Svejse
2
Råvarer
Maler
Lagerkontor
Kvalitetstjek
