Il documento descrive un prototipo di lampada stradale a LED, specificando le dimensioni e i materiali utilizzati, come plexiglass e alluminio. Include dettagli sulla costruzione del connettore e sui fissaggi delle varie componenti. Viene anche menzionato il design del circuito LED e come le parti sono assemblate.

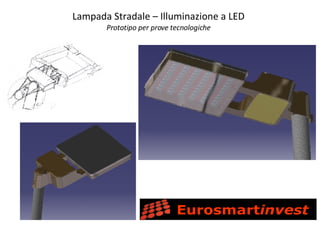

1. Lampada Stradale – Illuminazione a LED Prototipo per prove tecnologiche

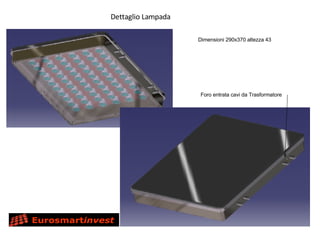

2. Dettaglio Lampada Dimensioni 290x370 altezza 43 Foro entrata cavi da Trasformatore

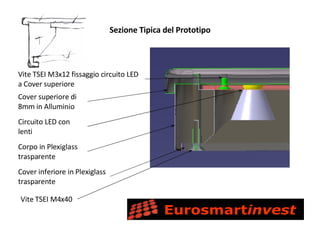

3. Sezione Tipica del Prototipo Vite TSEI M4x40 Cover inferiore in Plexiglass trasparente Corpo in Plexiglass trasparente Circuito LED con lenti Cover superiore di 8mm in Alluminio Vite TSEI M3x12 fissaggio circuito LED a Cover superiore

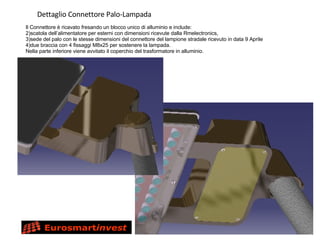

4. Dettaglio Connettore Palo-Lampada Il Connettore è ricavato fresando un blocco unico di alluminio e include: scatola dell’alimentatore per esterni con dimensioni ricevute dalla Rmelectronics, sede del palo con le stesse dimensioni del connettore del lampione stradale ricevuto in data 9 Aprile due braccia con 4 fissaggi M8x25 per sostenere la lampada. Nella parte inferiore viene avvitato il coperchio del trasformatore in alluminio.

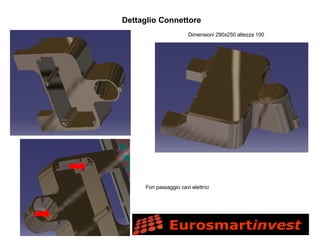

5. Dettaglio Connettore Dimensioni 290x250 altezza 100 Fori passaggio cavi elettrici

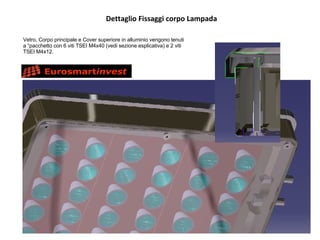

6. Dettaglio Fissaggi corpo Lampada Vetro, Corpo principale e Cover superiore in alluminio vengono tenuti a “pacchetto con 6 viti TSEI M4x40 (vedi sezione esplicativa) e 2 viti TSEI M4x12.

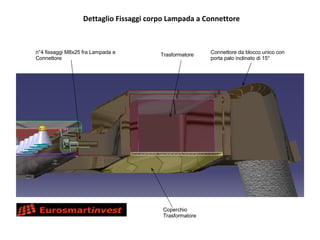

7. Dettaglio Fissaggi corpo Lampada a Connettore Connettore da blocco unico con porta palo inclinato di 15° Trasformatore Coperchio Trasformatore n°4 fissaggi M8x25 fra Lampada e Connettore
