Elektronika analog dan digital Menerapkan Teori Kelistrikan HOME

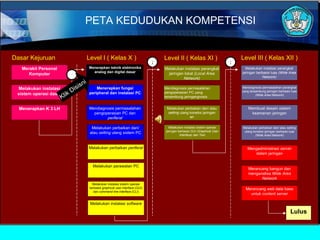

2 3 PETA KEDUDUKAN KOMPETENSI Mendiagnosis permasalahan pengoperasian PC yang tersambung jaringangnosis Melakukan perbaikan dan/ atau setting ulang koneksi jaringan an Melakukan instalasi sistem operasi jaringan berbasis GUI (Graphical User Interface) dan Text Melakukan instalasi perangkat jaringan berbasis luas (Wide Area Network) Mendiagnosis permasalahan perangkat yang tersambung jaringan berbasis luas (Wide Area Network) Membuat desain sistem keamanan jaringan Mendiagnosis permasalahan pengoperasian PC dan periferal Melakukan perbaikan dan/ atau setting ulang sistem PC Melakukan perbaikan periferal Melakukan instalasi software Melakukan perawatan PC Melakukan instalasi sistem operasi berbasis graphical user interface (GUI) dan command line interface (CLI) Melakukan instalasi perangkat jaringan lokal (Local Area Network) Menerapkan teknik elektronika analog dan digital dasar Menerapkan fungsi peripheral dan instalasi PC Melakukan perbaikan dan/ atau setting ulang koneksi jaringan berbasis luas (Wide Area Network) Mengadministrasi server dalam jaringan Merancang bangun dan menganalisa Wide Area Network Merancang web data base untuk content server Lulus Melakukan instalasi sistem operasi dasar Menerapkan K 3 LH Merakit Personal Komputer Dasar Kejuruan Level I ( Kelas X ) Level II ( Kelas XI ) Level III ( Kelas XII ) 1 Menerapkan teknik elektronika analog dan digital dasar Klik Disisni

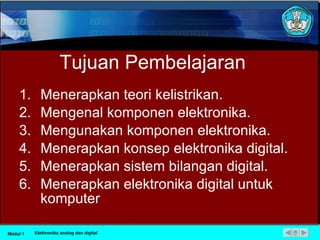

Tujuan Pembelajaran Menerapkan teori kelistrikan. Mengenal komponen elektronika. Mengunakan komponen elektronika. Menerapkan konsep elektronika digital. Menerapkan sistem bilangan digital. Menerapkan elektronika digital untuk komputer Modul 1 Elektronika analog dan digital

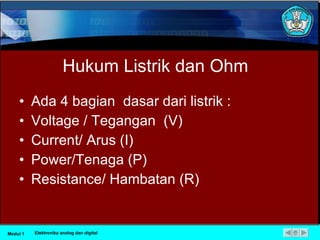

Hukum Listrik dan Ohm Ada 4 bagian dasar dari listrik : Voltage / Tegangan (V) Current/ Arus (I) Power/Tenaga (P) Resistance/ Hambatan (R) Modul 1 Elektronika analog dan digital

Pengertian Tegangan, arus, tenaga dan hambatan adalah bagian elektronik yang harus diketahui teknisi : Tegangan adalah ukuran dari tenaga yang dibutuhkan untuk mendorong elektron untuk mengalir dalam suatu rangkaian Tegangan diukur dalam Volt (V). Power supply Komputer biasanya menghasilkan tegangan yang berbeda Arus adalah ukuran dari sejumlah elektron yang bergerak dalam suatu rangkaian Arus diukur dalam Ampere (A). Power supplies komputer menghantarkan arus untuk beberapa tegangan output Modul 1 Elektronika analog dan digital

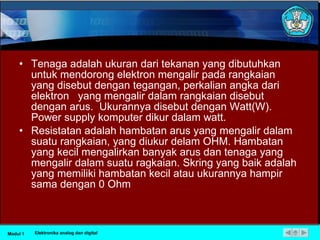

Tenaga adalah ukuran dari tekanan yang dibutuhkan untuk mendorong elektron mengalir pada rangkaian yang disebut dengan tegangan, perkalian angka dari elektron yang mengalir dalam rangkaian disebut dengan arus. Ukurannya disebut dengan Watt(W). Power supply komputer dikur dalam watt. Resistatan adalah hambatan arus yang mengalir dalam suatu rangkaian, yang diukur delam OHM. Hambatan yang kecil mengalirkan banyak arus dan tenaga yang mengalir dalam suatu ragkaian. Skring yang baik adalah yang memiliki hambatan kecil atau ukurannya hampir sama dengan 0 Ohm Modul 1 Elektronika analog dan digital

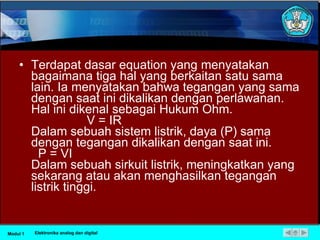

Terdapat dasar equation yang menyatakan bagaimana tiga hal yang berkaitan satu sama lain. Ia menyatakan bahwa tegangan yang sama dengan saat ini dikalikan dengan perlawanan. Hal ini dikenal sebagai Hukum Ohm. V = IR Dalam sebuah sistem listrik, daya (P) sama dengan tegangan dikalikan dengan saat ini. P = VI Dalam sebuah sirkuit listrik, meningkatkan yang sekarang atau akan menghasilkan tegangan listrik tinggi. Modul 1 Elektronika analog dan digital

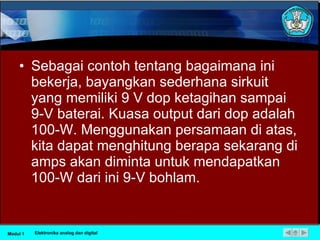

Sebagai contoh tentang bagaimana ini bekerja, bayangkan sederhana sirkuit yang memiliki 9 V dop ketagihan sampai 9-V baterai. Kuasa output dari dop adalah 100-W. Menggunakan persamaan di atas, kita dapat menghitung berapa sekarang di amps akan diminta untuk mendapatkan 100-W dari ini 9-V bohlam. Modul 1 Elektronika analog dan digital

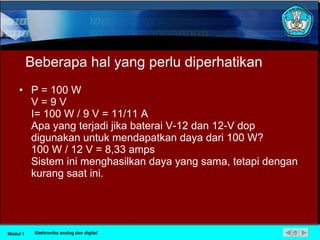

Beberapa hal yang perlu diperhatikan P = 100 W V = 9 V I = 100 W / 9 V = 11/11 A Apa yang terjadi jika baterai V-12 dan 12-V dop digunakan untuk mendapatkan daya dari 100 W? 100 W / 12 V = 8,33 amps Sistem ini menghasilkan daya yang sama, tetapi dengan kurang saat ini. Modul 1 Elektronika analog dan digital

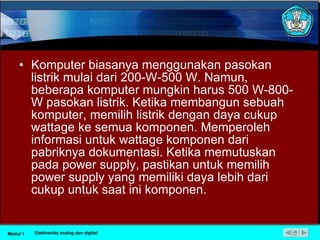

Komputer biasanya menggunakan pasokan listrik mulai dari 200-W-500 W. Namun, beberapa komputer mungkin harus 500 W-800-W pasokan listrik. Ketika membangun sebuah komputer, memilih listrik dengan daya cukup wattage ke semua komponen. Memperoleh informasi untuk wattage komponen dari pabriknya dokumentasi. Ketika memutuskan pada power supply, pastikan untuk memilih power supply yang memiliki daya lebih dari cukup untuk saat ini komponen. Modul 1 Elektronika analog dan digital

Mengenal dan menggunakan komponen Elektronika Elektronika analog dan digital HOME

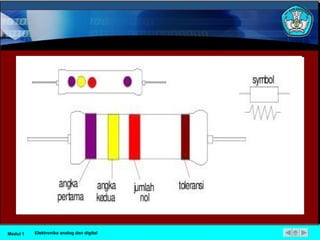

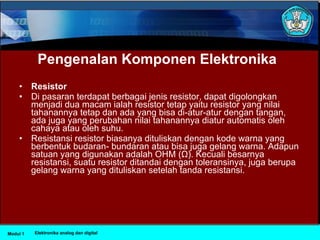

Pengenalan Komponen Elektronika Resistor Di pasaran terdapat berbagai jenis resistor, dapat digolongkan menjadi dua macam ialah resistor tetap yaitu resistor yang nilai tahanannya tetap dan ada yang bisa diaturatur dengan tangan, ada juga yang perubahan nilai tahanannya diatur automatis oleh cahaya atau oleh suhu. Resistansi resistor biasanya dituliskan dengan kode warna yang berbentuk budaran bundaran atau bisa juga gelang warna. Adapun satuan yang digunakan adalah OHM (Ω). Kecuali besarnya resistansi, suatu resistor ditandai dengan toleransinya, juga berupa gelang warna yang dituliskan setelah tanda resistansi. Modul 1 Elektronika analog dan digital

Modul 1 Elektronika analog dan digital

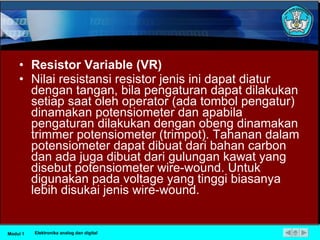

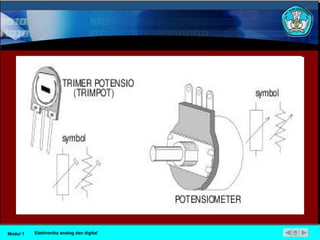

Resistor Variable (VR) Nilai resistansi resistor jenis ini dapat diatur dengan tangan, bila pengaturan dapat dilakukan setiap saat oleh operator (ada tombol pengatur) dinamakan potensiometer dan apabila pengaturan dilakukan dengan obeng dinamakan trimmer potensiometer (trimpot). Tahanan dalam potensiometer dapat dibuat dari bahan carbon dan ada juga dibuat dari gulungan kawat yang disebut potensiometer wirewound. Untuk digunakan pada voltage yang tinggi biasanya lebih disukai jenis wirewound. Modul 1 Elektronika analog dan digital

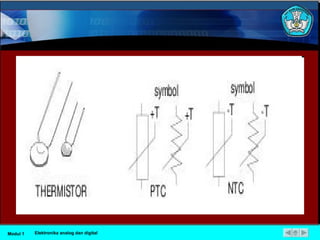

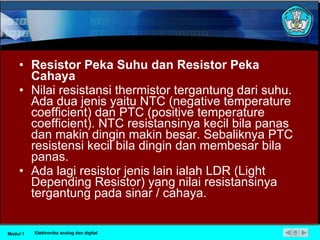

Resistor Peka Suhu dan Resistor Peka Cahaya Nilai resistansi thermistor tergantung dari suhu. Ada dua jenis yaitu NTC (negative temperature coefficient) dan PTC (positive temperature coefficient). NTC resistansinya kecil bila panas dan makin dingin makin besar. Sebaliknya PTC resistensi kecil bila dingin dan membesar bila panas. Ada lagi resistor jenis lain ialah LDR (Light Depending Resistor) yang nilai resistansinya tergantung pada sinar / cahaya. Modul 1 Elektronika analog dan digital

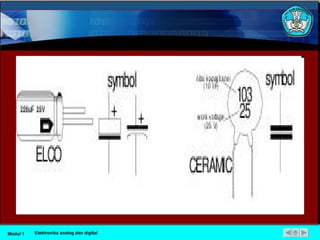

Kapasitor (Kondensator) Kapasitor dapat menyimpan muatan listrik, dapat meneruskan tegangan bolak balik (AC) akan tetapi menahan tegangan DC, besaran ukuran kekuatannya dinyatakan dalam FARAD (F). Dalam radio, kapasitor digunakan untuk: 1.Menyimpan muatan listrik 2.Mengatur frekuensi 3.Sebagai filter 4.Sebagai alat kopel (penyambung) Berbagai macam kapasitor digunakan pada radio, ada yang mempunyai kutub positif dan negatif disebut polar . Ada pula yang tidak berkutub, biasa di sebut non-polar. Kondensator elektrolit atau elco dan tantalum adalah kondensator polar. Kondensator dengan solid dialectric biasanya non polar, misalnya keramik, milar, silver mica, MKS (polysterene), MKP (polypropylene), MKC (polycarbonate), MKT (polythereftalate) dan MKL (cellulose acetate). Modul 1 Elektronika analog dan digital

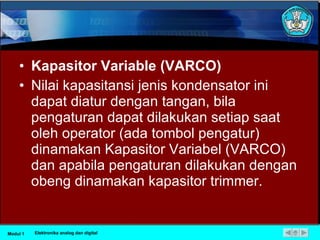

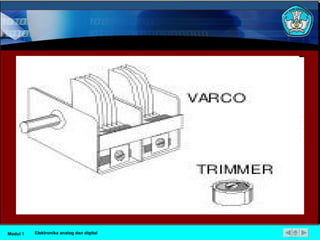

Kapasitor Variable (VARCO) Nilai kapasitansi jenis kondensator ini dapat diatur dengan tangan, bila pengaturan dapat dilakukan setiap saat oleh operator (ada tombol pengatur) dinamakan Kapasitor Variabel (VARCO) dan apabila pengaturan dilakukan dengan obeng dinamakan kapasitor trimmer. Modul 1 Elektronika analog dan digital

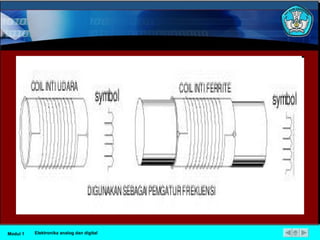

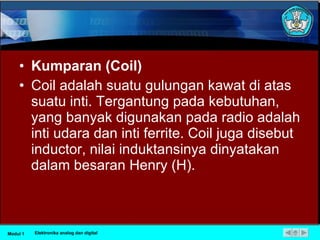

Kumparan (Coil) Coil adalah suatu gulungan kawat di atas suatu inti. Tergantung pada kebutuhan, yang banyak digunakan pada radio adalah inti udara dan inti ferrite. Coil juga disebut inductor, nilai induktansinya dinyatakan dalam besaran Henry (H). Modul 1 Elektronika analog dan digital

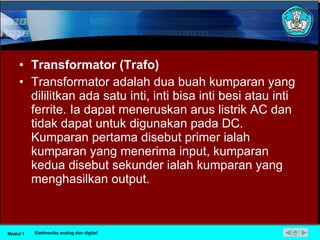

Transformator (Trafo) Transformator adalah dua buah kumparan yang dililitkan ada satu inti, inti bisa inti besi atau inti ferrite. Ia dapat meneruskan arus listrik AC dan tidak dapat untuk digunakan pada DC. Kumparan pertama disebut primer ialah kumparan yang menerima input, kumparan kedua disebut sekunder ialah kumparan yang menghasilkan output. Modul 1 Elektronika analog dan digital

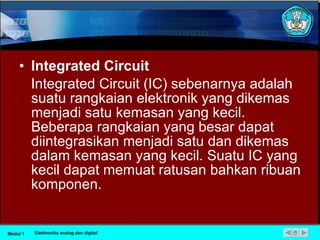

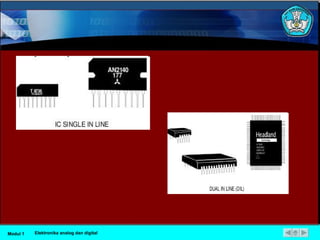

Integrated Circuit Integrated Circuit (IC) sebenarnya adalah suatu rangkaian elektronik yang dikemas menjadi satu kemasan yang kecil. Beberapa rangkaian yang besar dapat diintegrasikan menjadi satu dan dikemas dalam kemasan yang kecil. Suatu IC yang kecil dapat memuat ratusan bahkan ribuan komponen. Modul 1 Elektronika analog dan digital

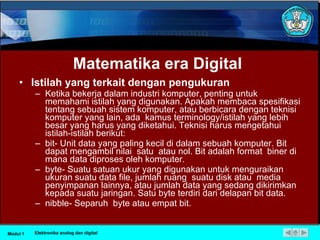

Matematika era Digital Istilah yang terkait dengan pengukuran Ketika bekerja dalam industri komputer, penting untuk memahami istilah yang digunakan. Apakah membaca spesifikasi tentang sebuah sistem komputer, atau berbicara dengan teknisi komputer yang lain, ada kamus terminology/istilah yang lebih besar yang harus yang diketahui. Teknisi harus mengetahui istilah-istilah berikut: bit- Unit data yang paling kecil di dalam sebuah komputer. Bit dapat mengambil nilai satu atau nol. Bit adalah format biner di mana data diproses oleh komputer. byte- Suatu satuan ukur yang digunakan untuk menguraikan ukuran suatu data file, jumlah ruang suatu disk atau media penyimpanan lainnya, atau jumlah data yang sedang dikirimkan kepada suatu jaringan. Satu byte terdiri dari delapan bit data. nibble- Separuh byte atau empat bit. Modul 1 Elektronika analog dan digital

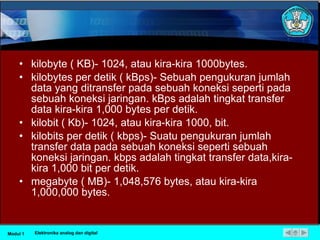

kilobyte ( KB)- 1024, atau kira-kira 1000bytes. kilobytes per detik ( kBps)- Sebuah pengukuran jumlah data yang ditransfer pada sebuah koneksi seperti pada sebuah koneksi jaringan. kBps adalah tingkat transfer data kira-kira 1,000 bytes per detik. kilobit ( Kb)- 1024, atau kira-kira 1000, bit. kilobits per detik ( kbps)- Suatu pengukuran jumlah transfer data pada sebuah koneksi seperti sebuah koneksi jaringan. kbps adalah tingkat transfer data,kira-kira 1,000 bit per detik. megabyte ( MB)- 1,048,576 bytes, atau kira-kira 1,000,000 bytes. Modul 1 Elektronika analog dan digital

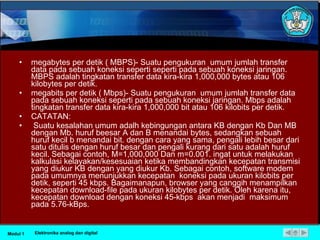

megabytes per detik ( MBPS)- Suatu pengukuran umum jumlah transfer data pada sebuah koneksi seperti seperti pada sebuah koneksi jaringan. MBPS adalah tingkatan transfer data kira-kira 1,000,000 bytes atau 106 kilobytes per detik. megabits per detik ( Mbps)- Suatu pengukuran umum jumlah transfer data pada sebuah koneksi seperti pada sebuah koneksi jaringan. Mbps adalah tingkatan transfer data kira-kira 1,000,000 bit atau 106 kilobits per detik. CATATAN: Suatu kesalahan umum adalh kebingungan antara KB dengan Kb Dan MB dengan Mb. huruf beesar A dan B menandai bytes, sedangkan sebuah huruf kecil b menandai bit. dengan cara yang sama, pengali lebih besar dari satu ditulis dengan huruf besar dan pengali kurang dari satu adalah huruf kecil. Sebagai contoh, M=1,000,000 Dan m=0.001. ingat untuk melakukan kalkulasi kelayakan/kesesuaian ketika membandingkan kecepatan transmisi yang diukur KB dengan yang diukur Kb. Sebagai contoh, software modem pada umumnya menunjukkan kecepatan koneksi pada ukuran kilobits per detik, seperti 45 kbps. Bagaimanapun, browser yang canggih menampilkan kecepatan download-file pada ukuran kilobytes per detik. Oleh karena itu, kecepatan download dengan koneksi 45-kbps akan menjadi maksimum pada 5.76-kBps. Modul 1 Elektronika analog dan digital

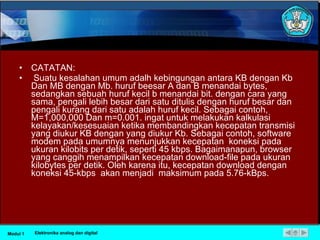

CATATAN: Suatu kesalahan umum adalh kebingungan antara KB dengan Kb Dan MB dengan Mb. huruf beesar A dan B menandai bytes, sedangkan sebuah huruf kecil b menandai bit. dengan cara yang sama, pengali lebih besar dari satu ditulis dengan huruf besar dan pengali kurang dari satu adalah huruf kecil. Sebagai contoh, M=1,000,000 Dan m=0.001. ingat untuk melakukan kalkulasi kelayakan/kesesuaian ketika membandingkan kecepatan transmisi yang diukur KB dengan yang diukur Kb. Sebagai contoh, software modem pada umumnya menunjukkan kecepatan koneksi pada ukuran kilobits per detik, seperti 45 kbps. Bagaimanapun, browser yang canggih menampilkan kecepatan download-file pada ukuran kilobytes per detik. Oleh karena itu, kecepatan download dengan koneksi 45-kbps akan menjadi maksimum pada 5.76-kBps. Modul 1 Elektronika analog dan digital

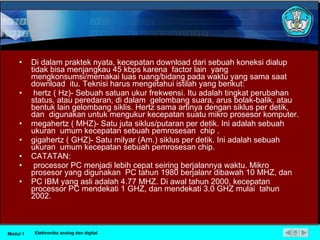

Di dalam praktek nyata, kecepatan download dari sebuah koneksi dialup tidak bisa menjangkau 45 kbps karena factor lain yang mengkonsumsi/memakai luas ruang/bidang pada waktu yang sama saat download itu. Teknisi harus mengetahui istilah yang berikut: hertz ( Hz)- Sebuah satuan ukur frekwensi. Itu adalah tingkat perubahan status, atau peredaran, di dalam gelombang suara, arus bolak-balik, atau bentuk lain gelombang siklis. Hertz sama artinya dengan siklus per detik, dan digunakan untuk mengukur kecepatan suatu mikro prosesor komputer. megahertz ( MHZ)- Satu juta siklus/putaran per detik. Ini adalah sebuah ukuran umum kecepatan sebuah pemrosesan chip . gigahertz ( GHZ)- Satu milyar (Am.) siklus per detik. Ini adalah sebuah ukuran umum kecepatan sebuah pemrosesan chip. CATATAN: processor PC menjadi lebih cepat seiring berjalannya waktu. Mikro prosesor yang digunakan PC tahun 1980 berjalanr dibawah 10 MHZ, dan PC IBM yang asli adalah 4.77 MHZ. Di awal tahun 2000, kecepatan processor PC mendekati 1 GHZ, dan mendekati 3.0 GHZ mulai tahun 2002. Modul 1 Elektronika analog dan digital

Mengenal konsep Elektronika analog dan digital Elektronika analog dan digital HOME

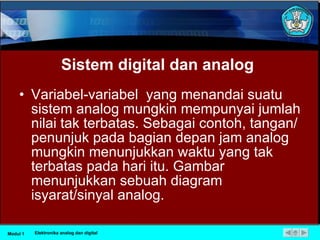

Sistem digital dan analog Variabel-variabel yang menandai suatu sistem analog mungkin mempunyai jumlah nilai tak terbatas. Sebagai contoh, tangan/penunjuk pada bagian depan jam analog mungkin menunjukkan waktu yang tak terbatas pada hari itu. Gambar menunjukkan sebuah diagram isyarat/sinyal analog. Modul 1 Elektronika analog dan digital

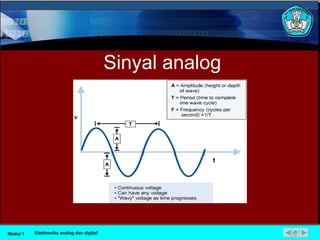

Sinyal analog Modul 1 Elektronika analog dan digital

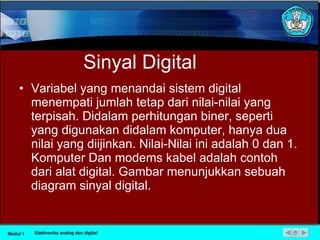

Sinyal Digital Variabel yang menandai sistem digital menempati jumlah tetap dari nilai-nilai yang terpisah. Didalam perhitungan biner, seperti yang digunakan didalam komputer, hanya dua nilai yang diijinkan. Nilai-Nilai ini adalah 0 dan 1. Komputer Dan modems kabel adalah contoh dari alat digital. Gambar menunjukkan sebuah diagram sinyal digital. Modul 1 Elektronika analog dan digital

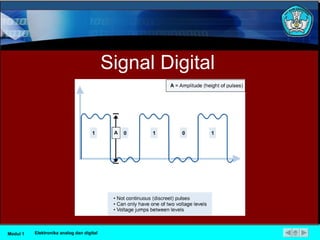

Signal Digital Modul 1 Elektronika analog dan digital

Menerapkan Sistem bilangan digital Elektronika analog dan digital HOME

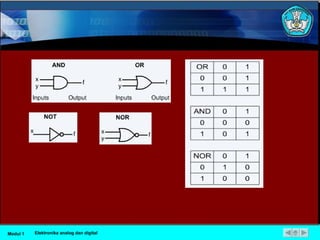

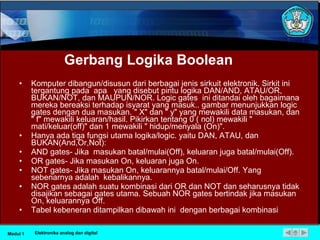

Gerbang Logika Boolean Komputer dibangun/disusun dari berbagai jenis sirkuit elektronik. Sirkit ini tergantung pada apa yang disebut pintu logika DAN/AND, ATAU/OR, BUKAN/NOT, dan MAUPUN/NOR. Logic gates ini ditandai oleh bagaimana mereka bereaksi terhadap isyarat yang masuk.. gambar menunjukkan logic gates dengan dua masukan. " X" dan " y" yang mewakili data masukan, dan " f" mewakili keluaran/hasil. Pikirkan tentang 0 ( nol) mewakili " mati/keluar(off)" dan 1 mewakili " hidup/menyala (On)". Hanya ada tiga fungsi utama logika/logic. yaitu DAN, ATAU, dan BUKAN(And,Or,Not): AND gates- Jika masukan batal/mulai(Off), keluaran juga batal/mulai(Off). OR gates- Jika masukan On, keluaran juga On. NOT gates- Jika masukan On, keluarannya batal/mulai/Off. Yang sebenarnya adalah kebalikannya. NOR gates adalah suatu kombinasi dari OR dan NOT dan seharusnya tidak disajikan sebagai gates utama. Sebuah NOR gates bertindak jika masukan On, keluarannya Off. Tabel kebeneran ditampilkan dibawah ini dengan berbagai kombinasi Modul 1 Elektronika analog dan digital

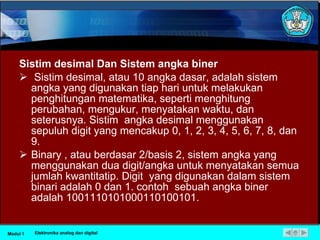

Sistim desimal Dan Sistem angka biner Sistim desimal, atau 10 angka dasar, adalah sistem angka yang digunakan tiap hari untuk melakukan penghitungan matematika, seperti menghitung perubahan, mengukur, menyatakan waktu, dan seterusnya. Sistim angka desimal menggunakan sepuluh digit yang mencakup 0, 1, 2, 3, 4, 5, 6, 7, 8, dan 9. Binary , atau berdasar 2/basis 2, sistem angka yang menggunakan dua digit/angka untuk menyatakan semua jumlah kwantitatip. Digit yang digunakan dalam sistem binari adalah 0 dan 1. contoh sebuah angka biner adalah 1001110101000110100101. Modul 1 Elektronika analog dan digital

Sistim desimal d an Sistem angka biner Modul 1 Elektronika analog dan digital

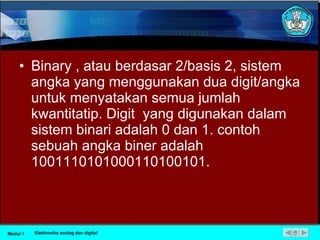

Binary , atau berdasar 2/basis 2, sistem angka yang menggunakan dua digit/angka untuk menyatakan semua jumlah kwantitatip. Digit yang digunakan dalam sistem binari adalah 0 dan 1. contoh sebuah angka biner adalah 1001110101000110100101. Modul 1 Elektronika analog dan digital

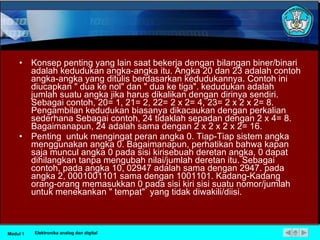

Konsep penting yang lain saat bekerja dengan bilangan biner/binari adalah kedudukan angka-angka itu. Angka 20 dan 23 adalah contoh angka-angka yang ditulis berdasarkan kedudukannya. Contoh ini diucapkan " dua ke nol" dan " dua ke tiga". kedudukan adalah jumlah suatu angka jika harus dikalikan dengan dirinya sendiri. Sebagai contoh, 20= 1, 21= 2, 22= 2 x 2= 4, 23= 2 x 2 x 2= 8. Pengambilan kedudukan biasanya dikacaukan dengan perkalian sederhana Sebagai contoh, 24 tidaklah sepadan dengan 2 x 4= 8. Bagaimanapun, 24 adalah sama dengan 2 x 2 x 2 x 2= 16. Penting untuk mengingat peran angka 0. Tiap-Tiap sistem angka menggunakan angka 0. Bagaimanapun, perhatikan bahwa kapan saja muncul angka 0 pada sisi kirisebuah deretan angka, 0 dapat dihilangkan tanpa mengubah nilai/jumlah deretan itu. Sebagai contoh, pada angka 10, 02947 adalah sama dengan 2947. pada angka 2, 0001001101 sama dengan 1001101. Kadang-Kadang orang-orang memasukkan 0 pada sisi kiri sisi suatu nomor/jumlah untuk menekankan " tempat" yang tidak diwakili/diisi. Modul 1 Elektronika analog dan digital

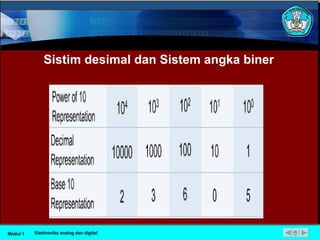

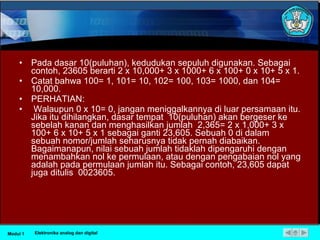

Pada dasar 10(puluhan), kedudukan sepuluh digunakan. Sebagai contoh, 23605 berarti 2 x 10,000+ 3 x 1000+ 6 x 100+ 0 x 10+ 5 x 1. Catat bahwa 100= 1, 101= 10, 102= 100, 103= 1000, dan 104= 10,000. PERHATIAN: Walaupun 0 x 10= 0, jangan meniggalkannya di luar persamaan itu. Jika itu dihilangkan, dasar tempat 10(puluhan) akan bergeser ke sebelah kanan dan menghasilkan jumlah 2,365= 2 x 1,000+ 3 x 100+ 6 x 10+ 5 x 1 sebagai ganti 23,605. Sebuah 0 di dalam sebuah nomor/jumlah seharusnya tidak pernah diabaikan. Bagaimanapun, nilai sebuah jumlah tidaklah dipengaruhi dengan menambahkan nol ke permulaan, atau dengan pengabaian nol yang adalah pada permulaan jumlah itu. Sebagai contoh, 23,605 dapat juga ditulis 0023605. Modul 1 Elektronika analog dan digital

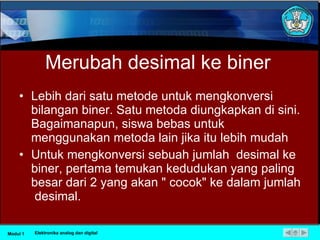

Merubah desimal ke biner Lebih dari satu metode untuk mengkonversi bilangan biner. Satu metoda diungkapkan di sini. Bagaimanapun, siswa bebas untuk menggunakan metoda lain jika itu lebih mudah Untuk mengkonversi sebuah jumlah desimal ke biner, pertama temukan kedudukan yang paling besar dari 2 yang akan " cocok" ke dalam jumlah desimal. Modul 1 Elektronika analog dan digital

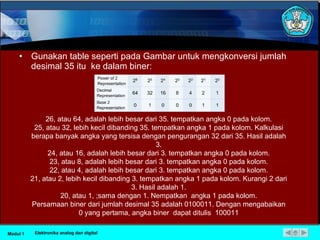

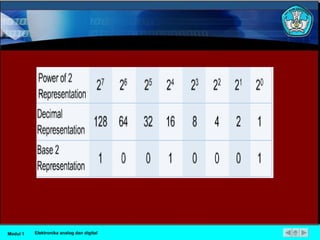

Gunakan table seperti pada Gambar untuk mengkonversi jumlah desimal 35 itu ke dalam biner: 26, atau 64, adalah lebih besar dari 35. tempatkan angka 0 pada kolom. 25, atau 32, lebih kecil dibanding 35. tempatkan angka 1 pada kolom. Kalkulasi berapa banyak angka yang tersisa dengan pengurangan 32 dari 35. Hasil adalah 3. 24, atau 16, adalah lebih besar dari 3. tempatkan angka 0 pada kolom. 23, atau 8, adalah lebih besar dari 3. tempatkan angka 0 pada kolom. 22, atau 4, adalah lebih besar dari 3. tempatkan angka 0 pada kolom. 21, atau 2, lebih kecil dibanding 3. tempatkan angka 1 pada kolom. Kurangi 2 dari 3. Hasil adalah 1. 20, atau 1, ;sama dengan 1. Nempatkan angka 1 pada kolom. Persamaan biner dari jumlah desimal 35 adalah 0100011. Dengan mengabaikan 0 yang pertama, angka biner dapat ditulis 100011 Modul 1 Elektronika analog dan digital

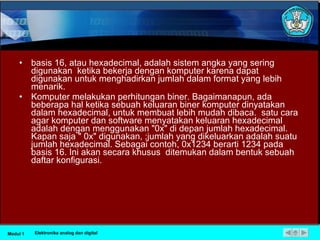

basis 16, atau hexadecimal, adalah sistem angka yang sering digunakan ketika bekerja dengan komputer karena dapat digunakan untuk menghadirkan jumlah dalam format yang lebih menarik. Komputer melakukan perhitungan biner. Bagaimanapun, ada beberapa hal ketika sebuah keluaran biner komputer dinyatakan dalam hexadecimal, untuk membuat lebih mudah dibaca. satu cara agar komputer dan software menyatakan keluaran hexadecimal adalah dengan menggunakan "0x" di depan jumlah hexadecimal. Kapan saja " 0x" digunakan, ;jumlah yang dikeluarkan adalah suatu jumlah hexadecimal. Sebagai contoh, 0x1234 berarti 1234 pada basis 16. Ini akan secara khusus ditemukan dalam bentuk sebuah daftar konfigurasi. Modul 1 Elektronika analog dan digital

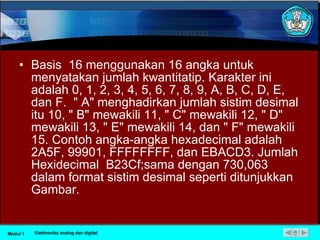

Basis 16 menggunakan 16 angka untuk menyatakan jumlah kwantitatip. Karakter ini adalah 0, 1, 2, 3, 4, 5, 6, 7, 8, 9, A, B, C, D, E, dan F. " A" menghadirkan jumlah sistim desimal itu 10, " B" mewakili 11, " C" mewakili 12, " D" mewakili 13, " E" mewakili 14, dan " F" mewakili 15. Contoh angka-angka hexadecimal adalah 2A5F, 99901, FFFFFFFF, dan EBACD3. Jumlah Hexidecimal B23Cf;sama dengan 730,063 dalam format sistim desimal seperti ditunjukkan Gambar. Modul 1 Elektronika analog dan digital

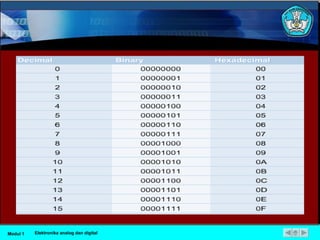

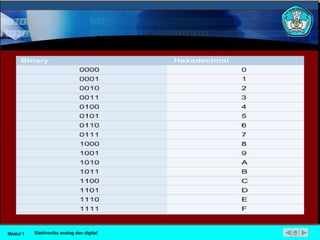

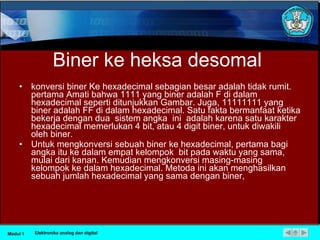

Biner ke heksa desomal konversi biner Ke hexadecimal sebagian besar adalah tidak rumit. pertama Amati bahwa 1111 yang biner adalah F di dalam hexadecimal seperti ditunjukkan Gambar. Juga, 11111111 yang biner adalah FF di dalam hexadecimal. Satu fakta bermanfaat ketika bekerja dengan dua sistem angka ini adalah karena satu karakter hexadecimal memerlukan 4 bit, atau 4 digit biner, untuk diwakili oleh biner. Untuk mengkonversi sebuah biner ke hexadecimal, pertama bagi angka itu ke dalam empat kelompok bit pada waktu yang sama, mulai dari kanan. Kemudian mengkonversi masing-masing kelompok ke dalam hexadecimal. Metoda ini akan menghasilkan sebuah jumlah hexadecimal yang sama dengan biner, Modul 1 Elektronika analog dan digital

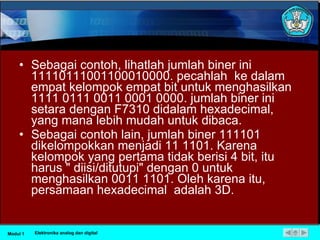

Sebagai contoh, lihatlah jumlah biner ini 11110111001100010000. pecahlah ke dalam empat kelompok empat bit untuk menghasilkan 1111 0111 0011 0001 0000. jumlah biner ini setara dengan F7310 didalam hexadecimal, yang mana lebih mudah untuk dibaca. Sebagai contoh lain, jumlah biner 111101 dikelompokkan menjadi 11 1101. Karena kelompok yang pertama tidak berisi 4 bit, itu harus " diisi/ditutupi" dengan 0 untuk menghasilkan 0011 1101. Oleh karena itu, persamaan hexadecimal adalah 3D. Modul 1 Elektronika analog dan digital

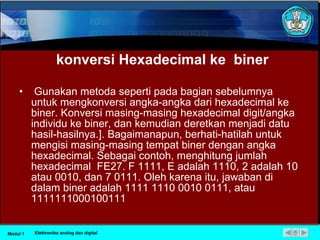

konversi Hexadecimal ke biner Gunakan metoda seperti pada bagian sebelumnya untuk mengkonversi angka-angka dari hexadecimal ke biner. Konversi masing-masing hexadecimal digit/angka individu ke biner, dan kemudian deretkan menjadi datu hasil-hasilnya.]. Bagaimanapun, berhati-hatilah untuk mengisi masing-masing tempat biner dengan angka hexadecimal. Sebagai contoh, menghitung jumlah hexadecimal FE27. F 1111, E adalah 1110, 2 adalah 10 atau 0010, dan 7 0111. Oleh karena itu, jawaban di dalam biner adalah 1111 1110 0010 0111, atau 1111111000100111 Modul 1 Elektronika analog dan digital

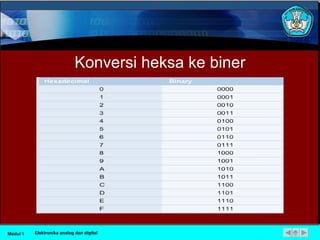

Konversi heksa ke biner Modul 1 Elektronika analog dan digital

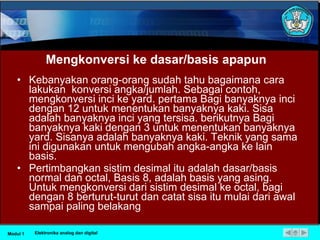

Mengkonversi ke dasar/basis apapun Kebanyakan orang-orang sudah tahu bagaimana cara lakukan konversi angka/jumlah. Sebagai contoh, mengkonversi inci ke yard. pertama Bagi banyaknya inci dengan 12 untuk menentukan banyaknya kaki. Sisa adalah banyaknya inci yang tersisa. berikutnya Bagi banyaknya kaki dengan 3 untuk menentukan banyaknya yard. Sisanya adalah banyaknya kaki. Teknik yang sama ini digunakan untuk mengubah angka-angka ke lain basis. Pertimbangkan sistim desimal itu adalah dasar/basis normal dan octal, Basis 8, adalah basis yang asing. Untuk mengkonversi dari sistim desimal ke octal, bagi dengan 8 berturut-turut dan catat sisa itu mulai dari awal sampai paling belakang Modul 1 Elektronika analog dan digital

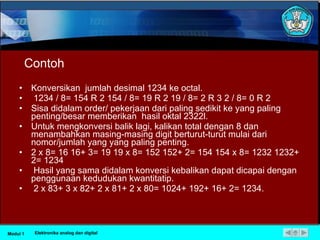

Contoh Konversikan jumlah desimal 1234 ke octal. 1234 / 8= 154 R 2 154 / 8= 19 R 2 19 / 8= 2 R 3 2 / 8= 0 R 2 Sisa didalam order/ pekerjaan dari paling sedikit ke yang paling penting/besar memberikan hasil oktal 2322l. Untuk mengkonversi balik lagi, kalikan total dengan 8 dan menambahkan masing-masing digit berturut-turut mulai dari nomor/jumlah yang yang paling penting. 2 x 8= 16 16+ 3= 19 19 x 8= 152 152+ 2= 154 154 x 8= 1232 1232+ 2= 1234 Hasil yang sama didalam konversi kebalikan dapat dicapai dengan penggunaan kedudukan kwantitatip. 2 x 83+ 3 x 82+ 2 x 81+ 2 x 80= 1024+ 192+ 16+ 2= 1234. Modul 1 Elektronika analog dan digital

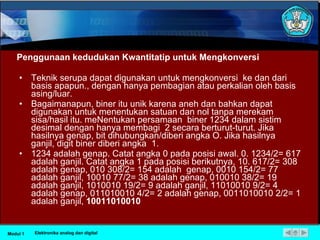

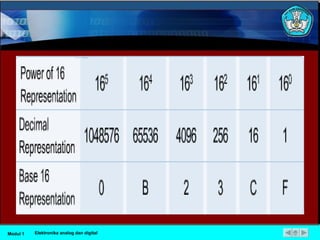

Penggunaan kedudukan Kwantitatip untuk Mengkonversi Teknik serupa dapat digunakan untuk mengkonversi ke dan dari basis apapun., dengan hanya pembagian atau perkalian oleh basis asing/luar. Bagaimanapun, biner itu unik karena aneh dan bahkan dapat digunakan untuk menentukan satuan dan nol tanpa merekam sisa/hasil itu. meNentukan persamaan biner 1234 dalam sistim desimal dengan hanya membagi 2 secara berturut-turut. Jika hasilnya genap, bit dihubungkan/diberi angka O. Jika hasilnya ganjil, digit biner diberi angka 1. 1234 adalah genap. Catat angka 0 pada posisi awal. 0. 1234/2= 617 adalah ganjil. Catat angka 1 pada posisi berikutnya, 10. 617/2= 308 adalah genap, 010 308/2= 154 adalah genap, 0010 154/2= 77 adalah ganjil, 10010 77/2= 38 adalah genap, 010010 38/2= 19 adalah ganjil, 1010010 19/2= 9 adalah ganjil, 11010010 9/2= 4 adalah genap, 011010010 4/2= 2 adalah genap, 0011010010 2/2= 1 adalah ganjil, 10011010010 Modul 1 Elektronika analog dan digital

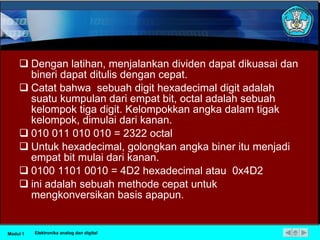

Dengan latihan, menjalankan dividen dapat dikuasai dan bineri dapat ditulis dengan cepat. Catat bahwa sebuah digit hexadecimal digit adalah suatu kumpulan dari empat bit, octal adalah sebuah kelompok tiga digit. Kelompokkan angka dalam tigak kelompok, dimulai dari kanan. 010 011 010 010 = 2322 octal Untuk hexadecimal, golongkan angka biner itu menjadi empat bit mulai dari kanan. 0100 1101 0010 = 4D2 hexadecimal atau 0x4D2 ini adalah sebuah methode cepat untuk mengkonversikan basis apapun. Modul 1 Elektronika analog dan digital

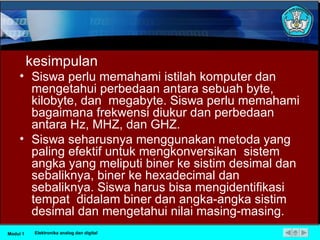

kesimpulan Siswa perlu memahami istilah komputer dan mengetahui perbedaan antara sebuah byte, kilobyte, dan megabyte. Siswa perlu memahami bagaimana frekwensi diukur dan perbedaan antara Hz, MHZ, dan GHZ. Siswa seharusnya menggunakan metoda yang paling efektif untuk mengkonversikan sistem angka yang meliputi biner ke sistim desimal dan sebaliknya, biner ke hexadecimal dan sebaliknya. Siswa harus bisa mengidentifikasi tempat didalam biner dan angka-angka sistim desimal dan mengetahui nilai masing-masing. Modul 1 Elektronika analog dan digital

SEKIAN DAN TERIMA KASIH HOME Modul 1 Elektronika analog dan digital
