運用をプログラマブルに！
　　JobSchedulerを活用した
　　　　Operations as Codeの世界
2015/12/09
オープンソースカンファレンス 2015.Enterprise
OSS推進室
池田大輔

自己紹介
池田　大輔
TIS株式会社 OSS推進室
@ike_dai
https://www.facebook.com/ikedai
　 Zabbix,AWS,fluentd,Ansible,JobScheduler...
名前
所属
Twitter
Facebook
興味
Zabbix Conference 2015
“Advanced SysOps by using HyClops”
(http://www.zabbix.com/jp/conf2015_agenda.php)
技術評論社HP : http://gihyo.jp/book/2014/978-4-7741-6288-1
Amazon : http://www.amazon.co.jp/dp/4774162884

【宣伝】TISエンタープライズOSSサポートサービス
問い合わせ先
　　　　　 TIS株式会社
　 OSSサポートサービス担当窓口
oss-sales@ml.tis.co.jp

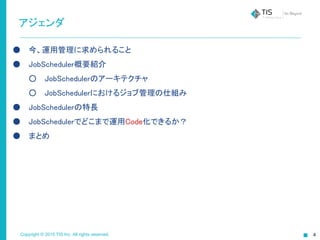

アジェンダ
● 今、運用管理に求められること
● JobScheduler概要紹介
○ JobSchedulerのアーキテクチャ
○ JobSchedulerにおけるジョブ管理の仕組み
● JobSchedulerの特長
● JobSchedulerでどこまで運用Code化できるか？
● まとめ

今、運用管理に求められること

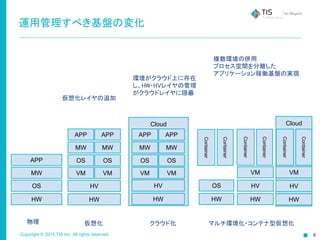

運用管理すべき基盤の変化
Cloud
HW
OS
MW
APP
HW
OS
MW
APP
HV
VM
OS
MW
APP
VM
OS
MW
APP
VM
OS
MW
APP
VM
HW
OS
HW
HV
VM
Cloud
VM
Container
Container
Container
Container
Container
Container
物理仮想化クラウド化マルチ環境化・コンテナ型仮想化
仮想化レイヤの追加
環境がクラウド上に存在
し、HW・HVレイヤの管理
がクラウドレイヤに隠蔽
複数環境の併用
プロセス空間を分離した
アプリケーション稼働基盤の実現
HW
HV
HW
HV

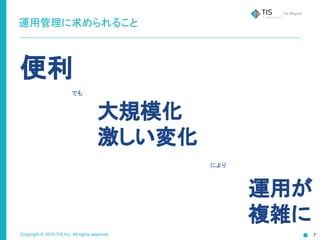

運用管理に求められること
便利
でも
大規模化
激しい変化
により
運用が
複雑に

オンプレ？
　　いかに自動化を進めるか？
サービス？
　　どこまで要件をカバーできるか？

複雑な運用環境でも
　　オペミスなく
　　低コストで
　
　　　　⇛可能な限りのCode化

Operations as Code

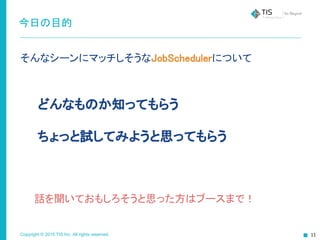

今日の目的
そんなシーンにマッチしそうなJobSchedulerについて
　　どんなものか知ってもらう
　　ちょっと試してみようと思ってもらう
　　話を聞いておもしろそうと思った方はブースまで！

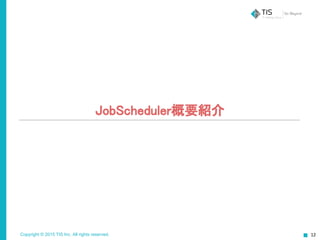

JobScheduler概要紹介

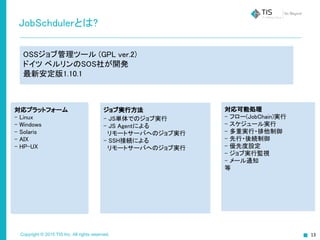

JobSchdulerとは?
OSSジョブ管理ツール (GPL ver.2)
ドイツベルリンのSOS社が開発
最新安定版1.10.1
対応プラットフォーム
- Linux
- Windows
- Solaris
- AIX
- HP-UX
ジョブ実行方法
- JS単体でのジョブ実行
- JS Agentによる
リモートサーバへのジョブ実行
- SSH接続による
リモートサーバへのジョブ実行
対応可能処理
- フロー(JobChain)実行
- スケジュール実行
- 多重実行・排他制御
- 先行・後続制御
- 優先度設定
- ジョブ実行監視
- メール通知
等

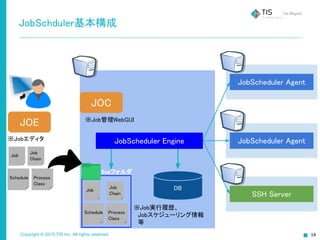

JobSchduler基本構成
JOC
JOE
※Jobエディタ
Job
Job
Chain
JobScheduler Agent
JobScheduler Agent
SSH Server
※Job管理WebGUI
Job
Job
Chain
DB
※Job実行履歴、
　Jobスケジューリング情報
　等
Schedule Process
Class
Schedule Process
Class
JobScheduler Engine
liveフォルダ

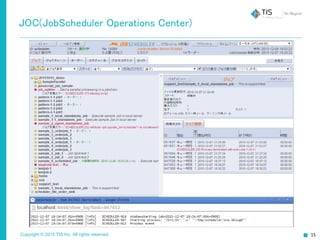

JOC(JobScheduler Operations Center)

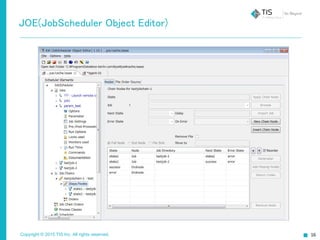

JOE(JobScheduler Object Editor)

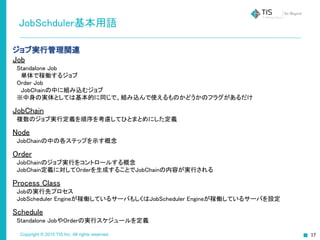

JobSchduler基本用語
ジョブ実行管理関連
Job
　Standalone Job
　　単体で稼働するジョブ
　Order Job
　　JobChainの中に組み込むジョブ
　※中身の実体としては基本的に同じで、組み込んで使えるものかどうかのフラグがあるだけ
JobChain
　複数のジョブ実行定義を順序を考慮してひとまとめにした定義
Node
　JobChainの中の各ステップを示す概念
Order
　JobChainのジョブ実行をコントロールする概念
　JobChain定義に対してOrderを生成することでJobChainの内容が実行される
Process Class
　Jobの実行先プロセス
　JobScheduler Engineが稼働しているサーバもしくはJobScheduler Engineが稼働しているサーバを設定
Schedule
　Standalone JobやOrderの実行スケジュールを定義

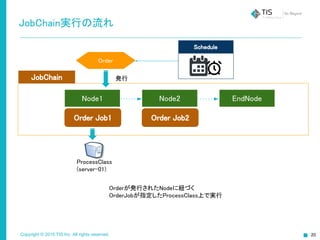

JobChain実行の流れ
Order Job1 Order Job2
Node1 Node2 EndNode
JobChain
上記のような定義あり

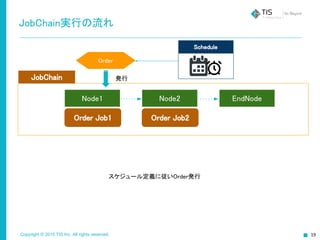

Node1 Node2 EndNode
JobChain
スケジュール定義に従いOrder発行
Order
Schedule
発行

Node1 Node2 EndNode
JobChain
Orderが発行されたNodeに紐づく
OrderJobが指定したProcessClass上で実行
Order
Schedule
発行
ProcessClass
(server-01)

Node1 Node2 EndNode
JobChain
JobChainの定義に従い次のNodeに対してOrder発行
Order
発行

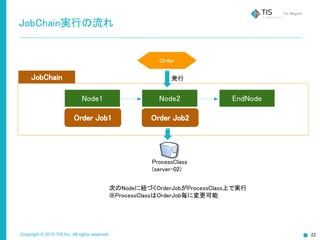

Node1 Node2 EndNode
JobChain
次のNodeに紐づくOrderJobがProcessClass上で実行
※ProcessClassはOrderJob毎に変更可能
Order
発行
ProcessClass
(server-02)

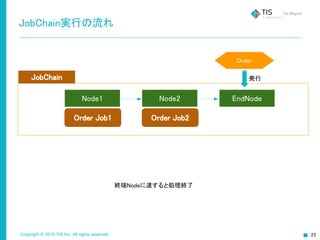

Node1 Node2 EndNode
JobChain
終端Nodeに達すると処理終了
Order
発行

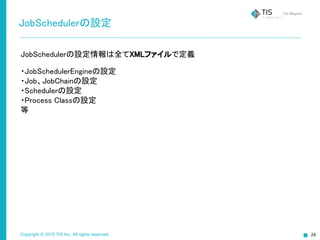

JobSchedulerの設定
JobSchedulerの設定情報は全てXMLファイルで定義
・JobSchedulerEngineの設定
・Job、JobChainの設定
・Schedulerの設定
・Process Classの設定
等

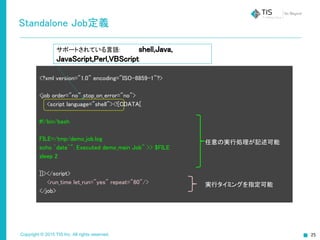

Standalone Job定義
<?xml version="1.0" encoding="ISO-8859-1"?>
<job order="no" stop_on_error="no">
<script language="shell"><![CDATA[
#!/bin/bash
FILE=/tmp/demo_job.log
echo `date`": Executed demo_main Job" >> $FILE
sleep 2
]]></script>
<run_time let_run="yes" repeat="60"/>
</job>
任意の実行処理が記述可能
実行タイミングを指定可能
サポートされている言語: shell,Java,
JavaScript,Perl,VBScript

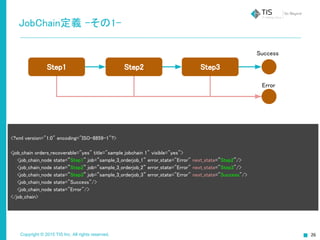

JobChain定義 -その1-
<job_chain orders_recoverable="yes" title="sample jobchain 1" visible="yes">
<job_chain_node state=”Step1” job=”sample_3_orderjob_1” error_state="Error" next_state=”Step2”/>
<job_chain_node state=”Step2” job=”sample_3_orderjob_2” error_state="Error" next_state="Step3"/>
<job_chain_node state=”Step3” job=”sample_3_orderjob_3” error_state="Error" next_state="Success"/>
<job_chain_node state="Success"/>
<job_chain_node state="Error"/>
</job_chain>
Step1 Step2 Step3
Success
Error

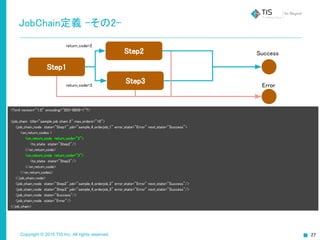

JobChain定義 -その2-
<job_chain title="sample job chain 2" max_orders="10">
<job_chain_node state="Step1" job="sample_4_orderjob_1" error_state="Error" next_state="Success">
<on_return_codes >
<on_return_code return_code="2">
<to_state state="Step2"/>
</on_return_code>
<on_return_code return_code="3">
<to_state state="Step3"/>
</on_return_code>
</on_return_codes>
</job_chain_node>
<job_chain_node state="Step2" job="sample_4_orderjob_2" error_state="Error" next_state="Success"/>
<job_chain_node state="Step3" job="sample_4_orderjob_3" error_state="Error" next_state="Success"/>
<job_chain_node state="Success"/>
<job_chain_node state="Error"/>
</job_chain>
Step1
Step2 Success
Error
Step3
return_code=2
return_code=3

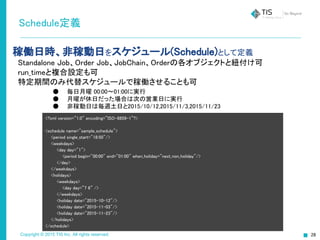

Schedule定義
<?xml version=”1.0” encoding=”ISO-8859-1”?>
<schedule name="sample_schedule">
<period single_start="18:50"/>
<weekdays>
<day day="1">
<period begin="00:00" end="01:00" when_holiday="next_non_holiday"/>
</day>
</weekdays>
<holidays>
<weekdays>
<day day=”7 6” />
</weekdays>
<holiday date="2015-10-12"/>
<holiday date="2015-11-03"/>
<holiday date="2015-11-23"/>
</holidays>
</schedule>
稼働日時、非稼動日をスケジュール(Schedule)として定義
　Standalone Job、Order Job、JobChain、Orderの各オブジェクトと紐付け可
　run_timeと複合設定も可
　特定期間のみ代替スケジュールで稼働させることも可
　 ● 毎日月曜 00:00～01:00に実行
● 月曜が休日だった場合は次の営業日に実行
● 非稼動日は毎週土日と2015/10/12,2015/11/3,2015/11/23

JobSchedulerの特長

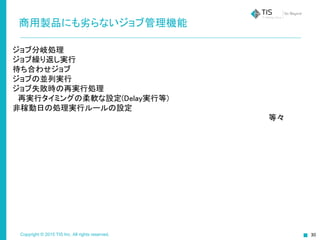

商用製品にも劣らないジョブ管理機能
ジョブ分岐処理
ジョブ繰り返し実行
待ち合わせジョブ
ジョブの並列実行
ジョブ失敗時の再実行処理
　再実行タイミングの柔軟な設定(Delay実行等)
非稼動日の処理実行ルールの設定
等々

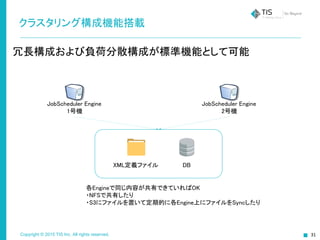

クラスタリング構成機能搭載
冗長構成および負荷分散構成が標準機能として可能
　
JobScheduler Engine
1号機
JobScheduler Engine
2号機
XML定義ファイル DB
各Engineで同じ内容が共有できていればOK
・NFSで共有したり
・S3にファイルを置いて定期的に各Engine上にファイルをSyncしたり

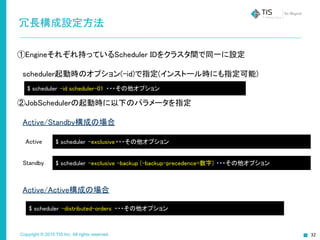

冗長構成設定方法
①Engineそれぞれ持っているScheduler IDをクラスタ間で同一に設定
　scheduler起動時のオプション(-id)で指定(インストール時にも指定可能)
②JobSchedulerの起動時に以下のパラメータを指定
　Active/Standby構成の場合
　Active/Active構成の場合
$ scheduler -id scheduler-01 ・・・その他オプション
$ scheduler -exclusive -backup (-backup-precedence=数字) ・・・その他オプション
$ scheduler -exclusive・・・その他オプションActive
Standby
$ scheduler -distributed-orders ・・・その他オプション

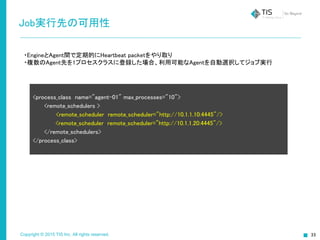

Job実行先の可用性
<process_class name="agent-01" max_processes="10">
<remote_schedulers >
<remote_scheduler remote_scheduler="http://10.1.1.10:4445"/>
<remote_scheduler remote_scheduler="http://10.1.1.20:4445"/>
</remote_schedulers>
</process_class>
・EngineとAgent間で定期的にHeartbeat packetをやり取り
・複数のAgent先を1プロセスクラスに登録した場合、利用可能なAgentを自動選択してジョブ実行

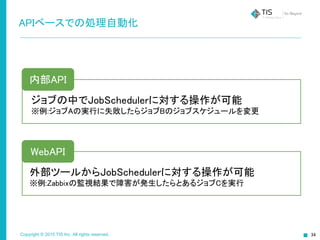

APIベースでの処理自動化
内部API
ジョブの中でJobSchedulerに対する操作が可能
※例:ジョブAの実行に失敗したらジョブBのジョブスケジュールを変更
WebAPI
外部ツールからJobSchedulerに対する操作が可能
※例:Zabbixの監視結果で障害が発生したらとあるジョブCを実行

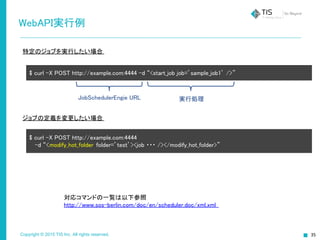

WebAPI実行例
対応コマンドの一覧は以下参照
http://www.sos-berlin.com/doc/en/scheduler.doc/xml.xml
特定のジョブを実行したい場合
$ curl -X POST http://example.com:4444 -d “<start_job job=’sample_job1’ />”
JobSchedulerEngie URL 実行処理
ジョブの定義を変更したい場合
$ curl -X POST http://example.com:4444
-d “<modify_hot_folder folder=’test’><job ・・・ /></modify_hot_folder>”

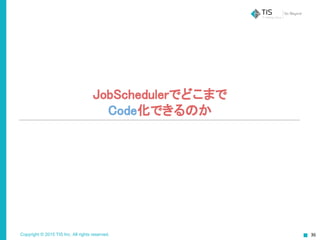

JobSchedulerでどこまで
Code化できるのか

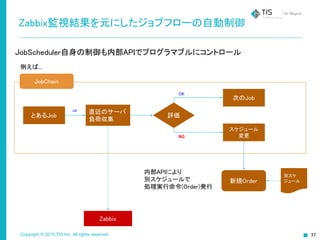

Zabbix監視結果を元にしたジョブフローの自動制御
JobScheduler自身の制御も内部APIでプログラマブルにコントロール
JobChain
とあるJob
直近のサーバ
負荷収集
Zabbix
OK
評価
次のJob
OK
スケジュール
変更NG
内部APIにより
別スケジュールで
処理実行命令(Order)発行
新規Order
別スケ
ジュール
例えば...

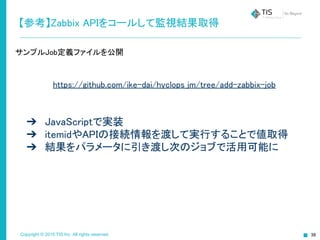

【参考】Zabbix APIをコールして監視結果取得
サンプルJob定義ファイルを公開
https://github.com/ike-dai/hyclops_jm/tree/add-zabbix-job
➔ JavaScriptで実装
➔ itemidやAPIの接続情報を渡して実行することで値取得
➔ 結果をパラメータに引き渡し次のジョブで活用可能に

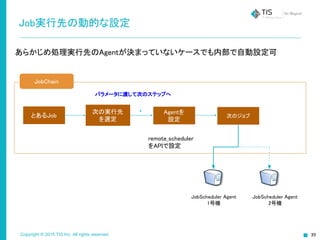

Job実行先の動的な設定
あらかじめ処理実行先のAgentが決まっていないケースでも内部で自動設定可
JobChain
とあるJob
Agentを
設定
パラメータに渡して次のステップへ
次のジョブ
次の実行先
を選定
JobScheduler Agent
1号機
JobScheduler Agent
2号機
remote_scheduler
をAPIで設定

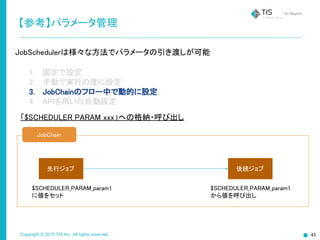

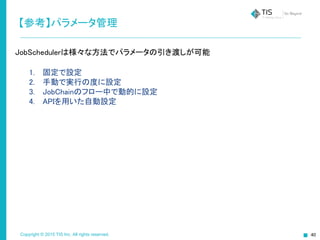

【参考】パラメータ管理
JobSchedulerは様々な方法でパラメータの引き渡しが可能
1. 固定で設定
2. 手動で実行の度に設定
3. JobChainのフロー中で動的に設定
4. APIを用いた自動設定

1. 固定で設定
JobとOrderのxmlファイルに<params>要素を設定
<job name="param_test">
<params >
<param name="param_1" value="100"/>
<param name="param_2" value="this is param_2"/>
</params>
<script language="shell">
<![CDATA[
echo "This is param_test job"
]]>
</script>
<run_time />
</job>

1. 固定で設定
JOCからの手動実行時に設定可能

1. 固定で設定
「$SCHEDULER_PARAM_xxx」への格納・呼び出し
JobChain
後続ジョブ先行ジョブ
$SCHEDULER_PARAM_param1
に値をセット
$SCHEDULER_PARAM_param1
から値を呼び出し

1. 固定で設定
APIによるジョブ実行時にパラメータ引き渡し
<start_job job=”param_test”>
<params>
<param name="param_1" value="100"/>
<param name="param_2" value="this is param_2"/>
</params>
</start_job>
JobScheduler
Engine
外部ツール等
HTTPリクエスト

TISの独自取り組み

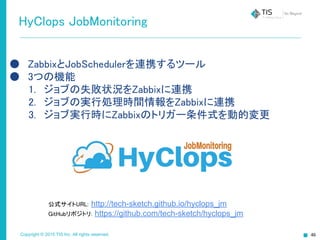

HyClops JobMonitoring
● ZabbixとJobSchedulerを連携するツール
● 3つの機能
1. ジョブの失敗状況をZabbixに連携
2. ジョブの実行処理時間情報をZabbixに連携
3. ジョブ実行時にZabbixのトリガー条件式を動的変更
公式サイトURL: http://tech-sketch.github.io/hyclops_jm
GitHubリポジトリ: https://github.com/tech-sketch/hyclops_jm

HyClops JobMonitoring
● ZabbixとJobSchedulerを連携するツール
● 3つの機能
1. ジョブの失敗状況をZabbixに連携
2. ジョブの実行処理時間情報をZabbixに連携
3. ジョブ実行時にZabbixのトリガー条件式を動的変更
公式サイトURL: http://tech-sketch.github.io/hyclops_jm
GitHubリポジトリ: https://github.com/tech-sketch/hyclops_jm
平常時のCPU負荷 Job実行時のCPU負荷
閾値閾値

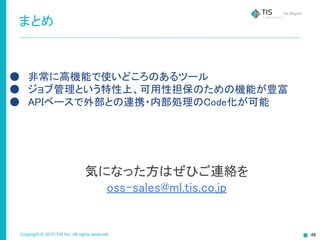

まとめ
● 非常に高機能で使いどころのあるツール
● ジョブ管理という特性上、可用性担保のための機能が豊富
● APIベースで外部との連携・内部処理のCode化が可能
気になった方はぜひご連絡を
oss-sales@ml.tis.co.jp

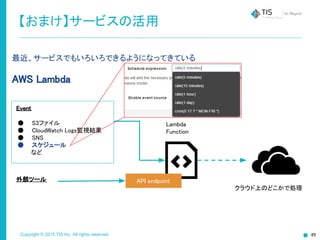

最近、サービスでもいろいろできるようになってきている
AWS Lambda
【おまけ】サービスの活用
Lambda
Function
Event
● S3ファイル
● CloudWatch Logs監視結果
● SNS
● スケジュール
など
外部ツール API endpoint
クラウド上のどこかで処理

最近、サービスでもいろいろできるようになってきている
AWS Lambda
【おまけ】サービスの活用
Lambda
Function
Event
● S3ファイル
● CloudWatch Logs監視結果
● SNS
● スケジュール
など
外部ツール API endpoint
クラウド上のどこかで処理
『適材適所でいかに効果的に活用するか』
『いかに環境の特性を活かしてシンプルに設計するか』
