1. JARINGAN NIRKABEL
ASRIANI, S.Kom

2. Pengertian

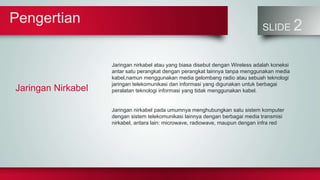

SLIDE 2
Jaringan Nirkabel
Jaringan nirkabel atau yang biasa disebut dengan Wireless adalah koneksi
antar satu perangkat dengan perangkat lainnya tanpa menggunakan media
kabel,namun menggunakan media gelombang radio atau sebuah teknologi
jaringan telekomunikasi dan informasi yang digunakan untuk berbagai
peralatan teknologi informasi yang tidak menggunakan kabel.
Jaringan nirkabel pada umumnya menghubungkan satu sistem komputer
dengan sistem telekomunikasi lainnya dengan berbagai media transmisi
nirkabel, antara lain: microwave, radiowave, maupun dengan infra red

3. Teknologi jaringan nirkabel

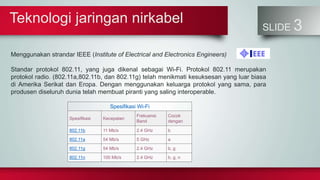

SLIDE 3
Menggunakan strandar IEEE (Institute of Electrical and Electronics Engineers)
Standar protokol 802.11, yang juga dikenal sebagai Wi-Fi. Protokol 802.11 merupakan
protokol radio. (802.11a,802.11b, dan 802.11g) telah menikmati kesuksesan yang luar biasa
di Amerika Serikat dan Eropa. Dengan menggunakan keluarga protokol yang sama, para
produsen diseluruh dunia telah membuat piranti yang saling interoperable.
Spesifikasi Wi-Fi
Spesifikasi Kecepatan
Frekuensi
Band
Cocok
dengan
802.11b 11 Mb/s 2.4 GHz b
802.11a 54 Mb/s 5 GHz a
802.11g 54 Mb/s 2.4 GHz b, g
802.11n 100 Mb/s 2.4 GHz b, g, n

4. Perangkat Jaringan Nirkabel

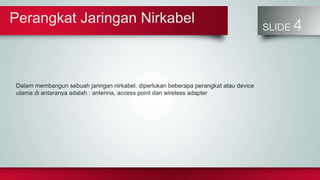

SLIDE 4
Dalam membangun sebuah jaringan nirkabel, diperlukan beberapa perangkat atau device
utama di antaranya adalah : antenna, access point dan wireless adapter

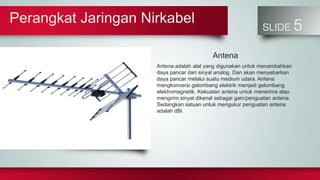

5. Perangkat Jaringan Nirkabel
SLIDE 5
Antena
Antena adalah alat yang digunakan untuk menambahkan
daya pancar dari sinyal analog. Dan akan menyebarkan
daya pancar melalui suatu medium udara. Antena
mengkonversi gelombang elektrik menjadi gelombang
elektromagnetik. Kekuatan antena untuk menerima atau
mengirim sinyal dikenal sebagai gain/penguatan antena.
Sedangkan satuan untuk mengukur penguatan antena
adalah dBi.

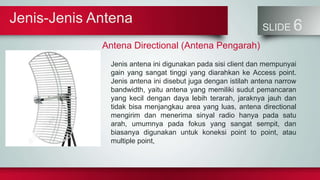

6. Jenis-Jenis Antena
SLIDE 6
Antena Directional (Antena Pengarah)
Jenis antena ini digunakan pada sisi client dan mempunyai
gain yang sangat tinggi yang diarahkan ke Access point.
Jenis antena ini disebut juga dengan istilah antena narrow
bandwidth, yaitu antena yang memiliki sudut pemancaran
yang kecil dengan daya lebih terarah, jaraknya jauh dan
tidak bisa menjangkau area yang luas, antena directional
mengirim dan menerima sinyal radio hanya pada satu
arah, umumnya pada fokus yang sangat sempit, dan
biasanya digunakan untuk koneksi point to point, atau
multiple point,

7. Jenis-Jenis Antena
SLIDE 7
Antena Omnidirectional (Omni)
Antena WiFi ini memiliki bentuk menyerupai tongkat
namun lebih kecil. Antena Omni sering digunakan pada
Access point (AP). Antena jenis ini mempunyai pola radiasi
360 derajat.Antena ini mempunyai sudut pancaran yang
besar (wide beamwidth) yaitu 3600. Cakupan antena ini
menyebar ke semua arah dan membentuk seperti
semacam lingkaran. Jenis antena ini biasanya digunakan
pada jaringan WAN dengan tipe konfigurasi Point to Multi
Point atau P2MP. Antena Omni berfungsi untuk melayani
cakupan area yang luas tetapi dengan jangkauan yang
pendek. penguatan dari antena omni sangat rendah yaitu
hanya sekitar 3 - 10 dBi

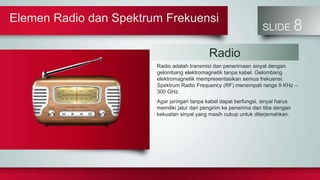

8. Elemen Radio dan Spektrum Frekuensi
SLIDE 8
Radio adalah transmisi dan penerimaan sinyal dengan
gelombang elektromagnetik tanpa kabel. Gelombang
elektromagnetik mempresentasikan semua frekuensi.
Spektrum Radio Frequency (RF) menempati range 9 KHz –
300 GHz.
Agar jaringan tanpa kabel dapat berfungsi, sinyal harus
memiliki jalur dari pengirim ke penerima dan tiba dengan
kekuatan sinyal yang masih cukup untuk diterjemahkan.
Radio

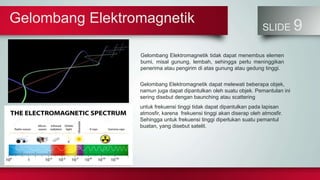

9. Gelombang Elektromagnetik
SLIDE 9
Gelombang Elektromagnetik tidak dapat menembus elemen
bumi, misal gunung, lembah, sehingga perlu meninggikan
penerima atau pengirim di atas gunung atau gedung tinggi.
Gelombang Elektromagnetik dapat melewati beberapa objek,
namun juga dapat dipantulkan oleh suatu objek. Pemantulan ini
sering disebut dengan baunching atau scattering
untuk frekuensi tinggi tidak dapat dipantulkan pada lapisan
atmosfir, karena frekuensi tinggi akan diserap oleh atmosfir.
Sehingga untuk frekuensi tinggi diperlukan suatu pemantul
buatan, yang disebut satelit.

10. Line-of-sight

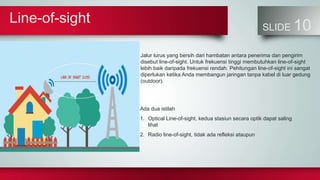

SLIDE 10
Jalur lurus yang bersih dari hambatan antara penerima dan pengirim
disebut line-of-sight. Untuk frekuensi tinggi membutuhkan line-of-sight
lebih baik daripada frekuensi rendah. Pehitungan line-of-sight ini sangat
diperlukan ketika Anda membangun jaringan tanpa kabel di luar gedung
(outdoor).
Ada dua istilah
1. Optical Line-of-sight, kedua stasiun secara optik dapat saling
lihat
2. Radio line-of-sight, tidak ada refleksi ataupun

11. Spesifikasi Jaringan Tanpa Kabel
SLIDE 11
beberapa spesifikasi teknologi yang dapat digunakan sebagai dasar acuan dalam
pembangunan infrastruktur jaringan tanpa kabel, baik indoor ataupun outdoor, bahkan
MAN
Worldwide Interoperability for Microwave
Access (WiMAX) merupakan standar
industri yang bertugas menginterkoneksikan
berbagai standar teknis yang bersifat global
menjadi satu kesatuan
- WAN : 20, MUHAMMAD TAUFIK YAHID
- MAN : 16, MUH YUNUS
- PAN : 15, MUH ADNAN ALI
- LAN : 11, INDHIE FAUZAN RAMADHAN

12. Spesifikasi Jaringan Tanpa Kabel

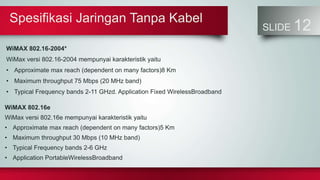

SLIDE 12
WiMAX 802.16-2004*
WiMax versi 802.16-2004 mempunyai karakteristik yaitu
• Approximate max reach (dependent on many factors)8 Km
• Maximum throughput 75 Mbps (20 MHz band)
• Typical Frequency bands 2-11 GHzd. Application Fixed WirelessBroadband
WiMAX 802.16e
WiMax versi 802.16e mempunyai karakteristik yaitu
• Approximate max reach (dependent on many factors)5 Km
• Maximum throughput 30 Mbps (10 MHz band)
• Typical Frequency bands 2-6 GHz
• Application PortableWirelessBroadband

13. Spesifikasi Jaringan Tanpa Kabel
SLIDE 13
CDMA2000 1x EV-DO(2G)
CDMA2000 1xEV-DO mempunyai karakteristik
sebagai berikut
• Approximate max reach (dependent on
many factors)12 Km
• Maximum throughput 2.4 Mbps (higher for
EV-DV)
• Typical Frequencybands
400,800,900,1700,1800,1900,2100 MHz
• Application Mobile Wireless Broadband
WCDMA/ UMTS(3G)
WCDMA/ UMTS mempunyai karakteristik
sebagai berikut
• Approximate max reach (dependent on many
factors)12 Km
• Maximum throughput 2 Mbps (10+ Mbps for
HSDPA)
• Typical Frequency bands 1800,1900Mobile
WirelessBroadband100 MHz
• Application MobileWirelessBroadband

14. Spesifikasi Jaringan Tanpa Kabel
SLIDE 14
a. MMDS (Multichannel Multipoint Distribution Service)
beroperasi pada spektrum 2.5 – 2.7 Ghz dengan lebar
200 Mhz. Throughput yang dapat diberikan adalah 1-2
Mbps. Jarak yang dapat ditempuh adalah 35 mile dari
radio port controller (RPC) yang di dasarkan pada
kekuatan sinyal.

15. Spesifikasi Jaringan Tanpa Kabel

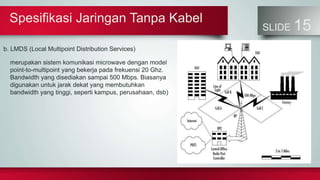

SLIDE 15
b. LMDS (Local Multipoint Distribution Services)
merupakan sistem komunikasi microwave dengan model
point-to-multipoint yang bekerja pada frekuensi 20 Ghz.
Bandwidth yang disediakan sampai 500 Mbps. Biasanya
digunakan untuk jarak dekat yang membutuhkan
bandwidth yang tinggi, seperti kampus, perusahaan, dsb)

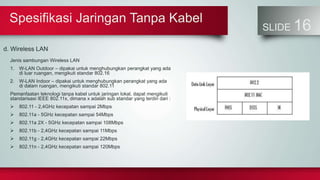

16. Spesifikasi Jaringan Tanpa Kabel
SLIDE 16
d. Wireless LAN
Jenis sambungan Wireless LAN
1. W-LAN Outdoor – dipakai untuk menghubungkan perangkat yang ada
di luar ruangan, mengikuti standar 802.16
2. W-LAN Indoor – dipakai untuk menghubungkan perangkat yang ada
di dalam ruangan, mengikuti standar 802.11
Pemanfaatan teknologi tanpa kabel untuk jaringan lokal, dapat mengikuti
standarisasi IEEE 802.11x, dimana x adalah sub standar yang terdiri dari :
 802.11 - 2,4GHz kecepatan sampai 2Mbps
 802.11a - 5GHz kecepatan sampai 54Mbps
 802.11a 2X - 5GHz kecepatan sampai 108Mbps
 802.11b - 2,4GHz kecepatan sampai 11Mbps
 802.11g - 2,4GHz kecepatan sampai 22Mbps
 802.11n - 2,4GHz kecepatan sampai 120Mbps

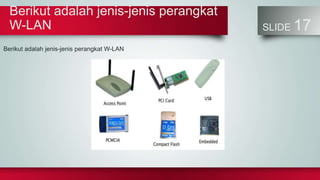

17. Berikut adalah jenis-jenis perangkat
W-LAN SLIDE 17
Berikut adalah jenis-jenis perangkat W-LAN

18. Berikut adalah jenis-jenis perangkat
W-LAN SLIDE 18
Hotspot yang berfungsi seperti hub dimana akan
menghubungkan bermacam perangkat wireless yang
terhubung dengan perangkat tersebut. Bermacam
perngkat Access point memiliki konfigurasi administrator
yang berbeda-beda sesuai dengan produsennya masing-
masing dengan tingkat keamanan yang dapat diatur sesuai
dengan kehendak administrator jaringan yang
bersangkutan seperti menambahkan enkripsi WEP dan
semacamnya untuk keamanan jaringan.
ACCESS POINT

19. Berikut adalah jenis-jenis perangkat

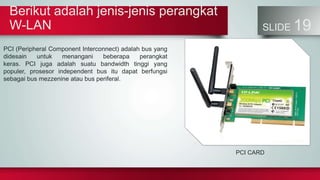

W-LAN SLIDE 19
PCI (Peripheral Component Interconnect) adalah bus yang
didesain untuk menangani beberapa perangkat
keras. PCI juga adalah suatu bandwidth tinggi yang
populer, prosesor independent bus itu dapat berfungsi
sebagai bus mezzenine atau bus periferal.
PCI CARD

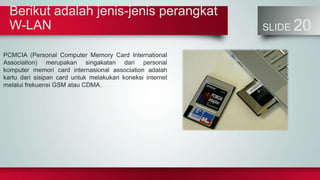

20. Berikut adalah jenis-jenis perangkat
W-LAN SLIDE 20
PCMCIA (Personal Computer Memory Card International
Association) merupakan singakatan dari personal
komputer memori card internasional association adalah
kartu dari sisipan card untuk melakukan koneksi internet
melalui frekuensi GSM atau CDMA.

21. Berikut adalah jenis-jenis perangkat
W-LAN SLIDE 21
CF adalah kartu penyimpan memory paling populer yang
digunakan dalam kamera digital. digital. Fungsi memory
card yaitu untuk menyimpan data foto dan video. Kartu CF
dapat disisipkan dalam adaptor PC Card (PCMCIA) yang
dapat dimasukkan dalam Slot PC Card komputer
notebook.
Compact flash

22. Berikut adalah jenis-jenis perangkat
W-LAN SLIDE 22
Embedded system adalah sistem komputer yang
dirancang khusus untuk tujuan tertentu demi meningkatkan
fungsi suatu mesin. Sesuai artinya, “embedded” yang
berarti “mencocokkan”, maka bagian yag dicocokan
meliputi peranti keras dan bagian mekanis lain.

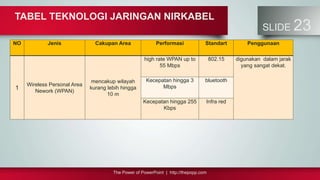

23. TABEL TEKNOLOGI JARINGAN NIRKABEL
The Power of PowerPoint | http://thepopp.com
SLIDE 23
NO Jenis Cakupan Area Performasi Standart Penggunaan
1
Wireless Personal Area
Nework (WPAN)
mencakup wilayah
kurang lebih hingga
10 m
high rate WPAN up to
55 Mbps
802.15 digunakan dalam jarak
yang sangat dekat.
Kecepatan hingga 3
Mbps
bluetooth
Kecepatan hingga 255
Kbps
Infra red

24. The Power of PowerPoint | http://thepopp.com

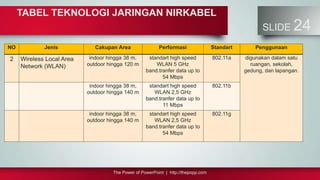

SLIDE 24
NO Jenis Cakupan Area Performasi Standart Penggunaan
2 Wireless Local Area
Network (WLAN)
indoor hingga 38 m,
outdoor hingga 120 m
standart high speed
WLAN 5 GHz
band.tranfer data up to
54 Mbps
802.11a digunakan dalam satu
ruangan, sekolah,
gedung, dan lapangan.
indoor hingga 38 m,
outdoor hingga 140 m
standart high speed
WLAN 2,5 GHz
band.tranfer data up to
11 Mbps
802.11b
indoor hingga 38 m,
outdoor hingga 140 m
standart high speed
WLAN 2,5 GHz
band.tranfer data up to
54 Mbps
802.11g
TABEL TEKNOLOGI JARINGAN NIRKABEL

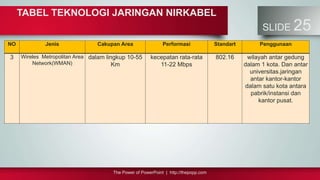

25. The Power of PowerPoint | http://thepopp.com
SLIDE 25
NO Jenis Cakupan Area Performasi Standart Penggunaan
3 Wireles Metropolitan Area
Network(WMAN)
dalam lingkup 10-55
Km
kecepatan rata-rata
11-22 Mbps
802.16 wilayah antar gedung
dalam 1 kota. Dan antar
universitas.jaringan
antar kantor-kantor
dalam satu kota antara
pabrik/instansi dan
kantor pusat.
TABEL TEKNOLOGI JARINGAN NIRKABEL
