Jaringan nirkabel memungkinkan komunikasi antar sistem komputer tanpa menggunakan kabel melalui gelombang elektromagnetik. Terdapat beberapa jenis jaringan nirkabel seperti WWAN, WMAN, WLAN yang beroperasi pada berbagai frekuensi dan jarak. Teknologi antarmuka nirkabel meliputi infrared, Bluetooth, dan WiFi yang mentransmisikan data secara nirkabel melalui gelombang radio.

1. JARINGAN
NIRKABEL

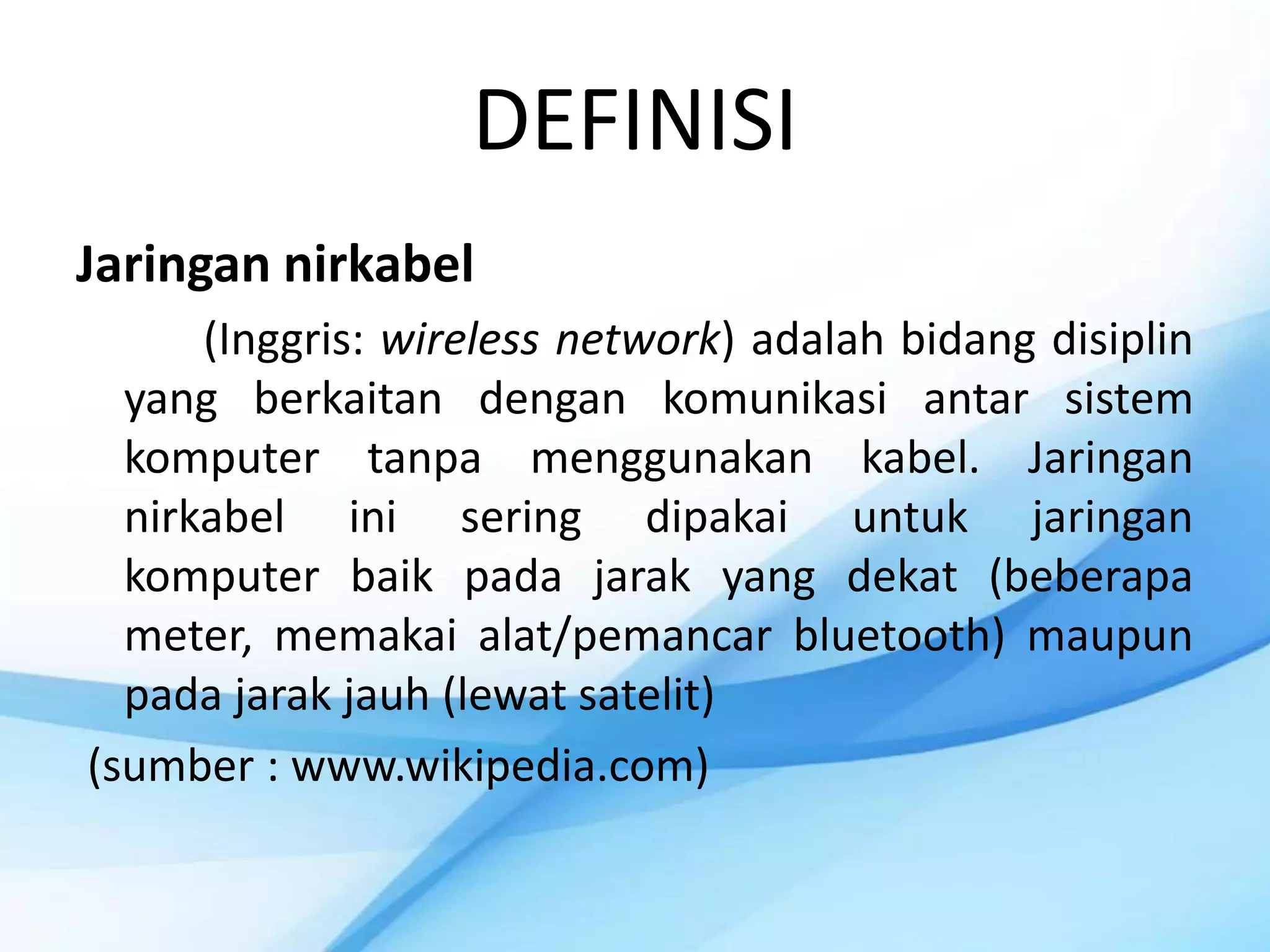

2. DEFINISI
Jaringan nirkabel
(Inggris: wireless network) adalah bidang disiplin
yang berkaitan dengan komunikasi antar sistem
komputer tanpa menggunakan kabel. Jaringan
nirkabel ini sering dipakai untuk jaringan
komputer baik pada jarak yang dekat (beberapa
meter, memakai alat/pemancar bluetooth) maupun
pada jarak jauh (lewat satelit)
(sumber : www.wikipedia.com)

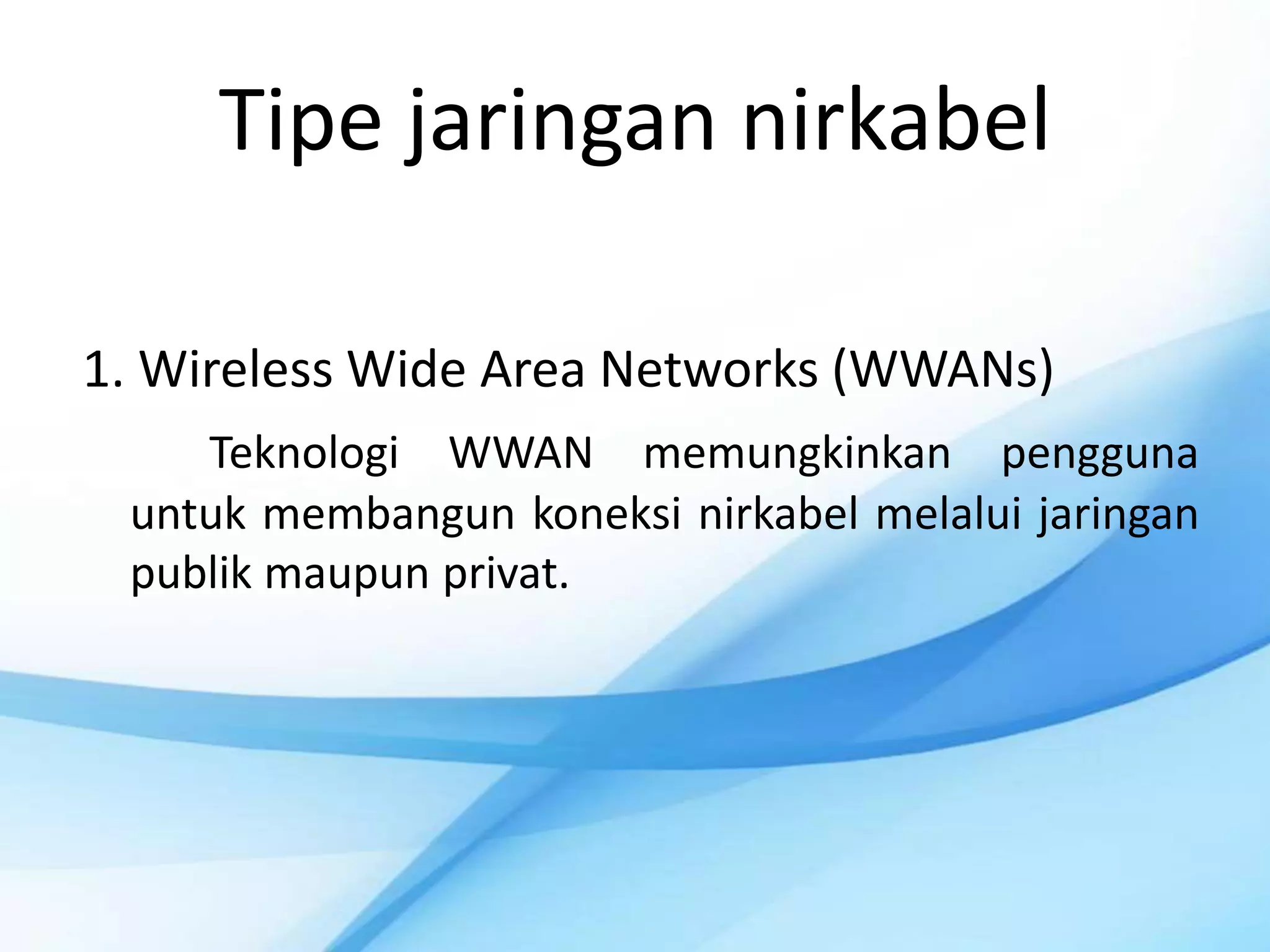

3. Tipe jaringan nirkabel
1. Wireless Wide Area Networks (WWANs)
Teknologi WWAN memungkinkan pengguna
untuk membangun koneksi nirkabel melalui jaringan
publik maupun privat.

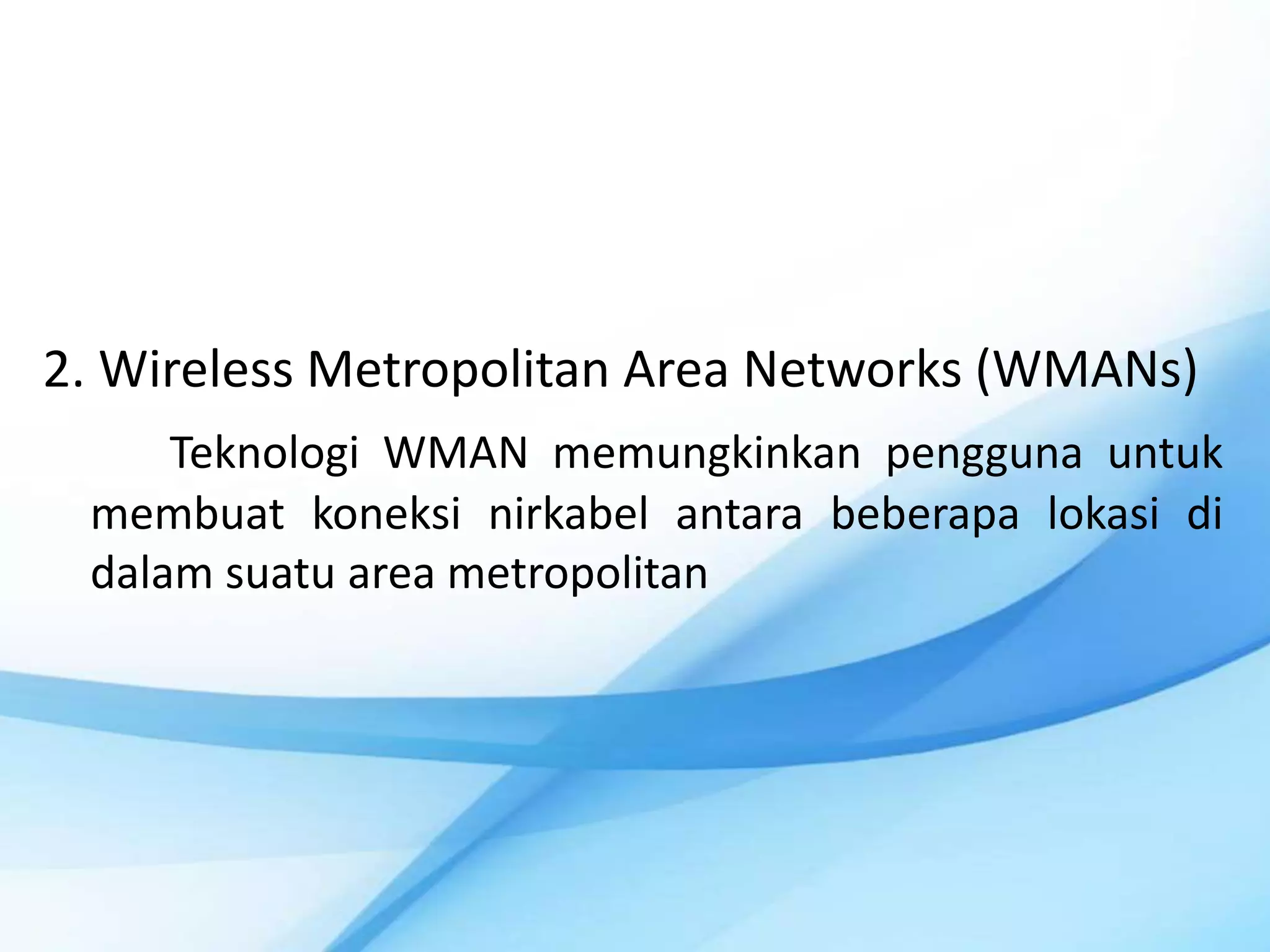

4. 2. Wireless Metropolitan Area Networks (WMANs)
Teknologi WMAN memungkinkan pengguna untuk
membuat koneksi nirkabel antara beberapa lokasi di
dalam suatu area metropolitan

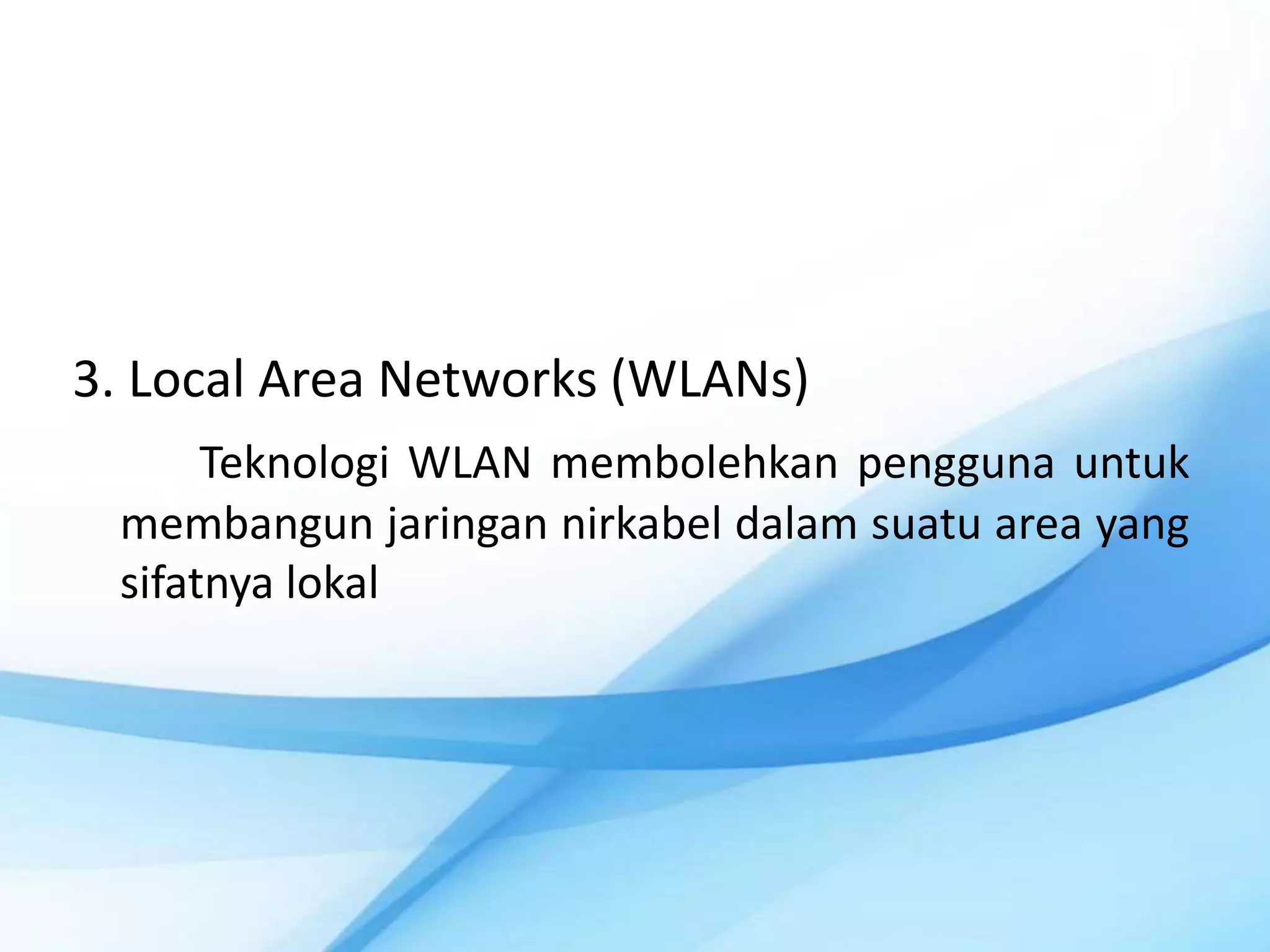

5. 3. Local Area Networks (WLANs)
Teknologi WLAN membolehkan pengguna untuk
membangun jaringan nirkabel dalam suatu area yang
sifatnya lokal

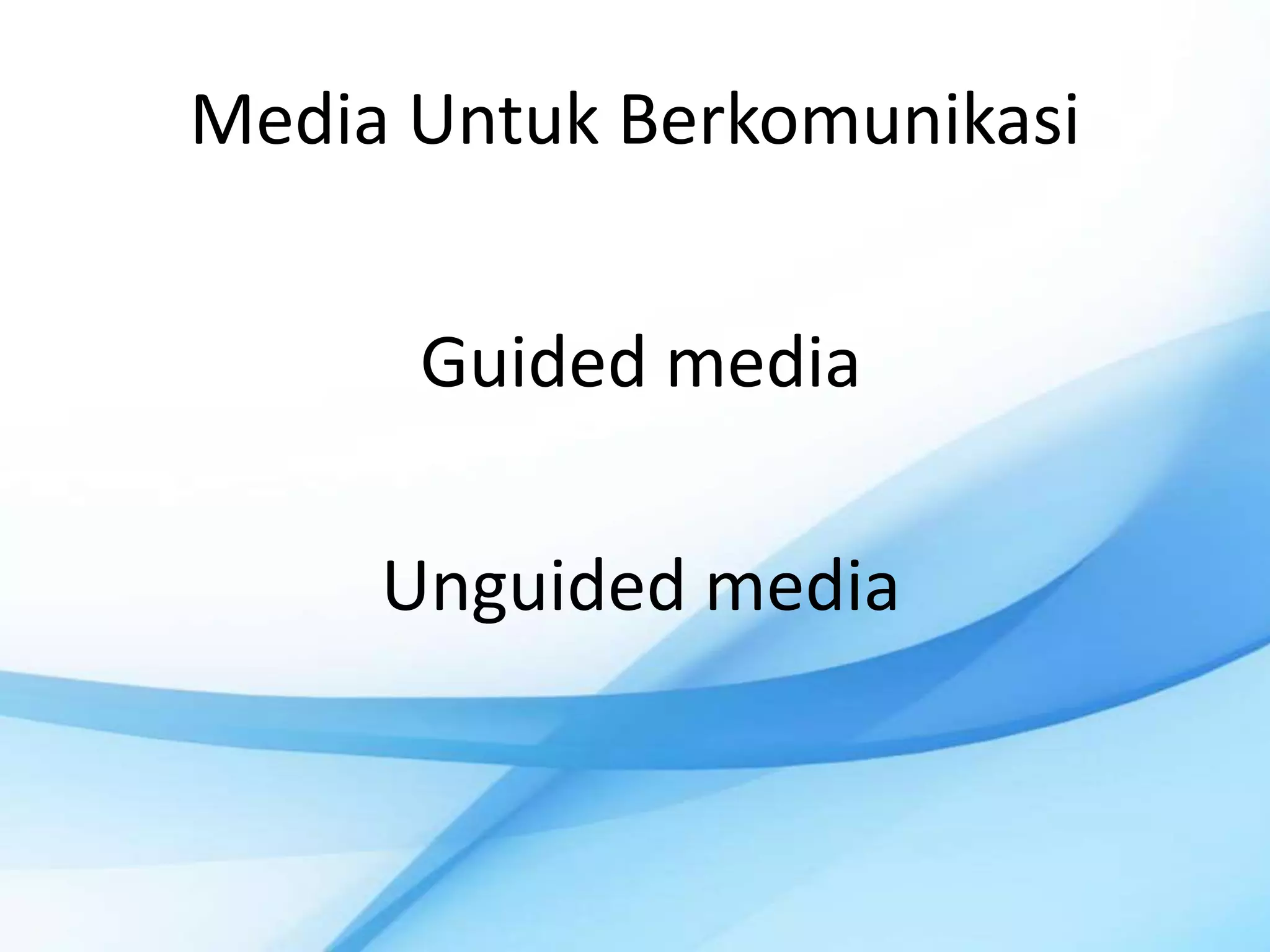

6. Media Untuk Berkomunikasi
Guided media
Unguided media

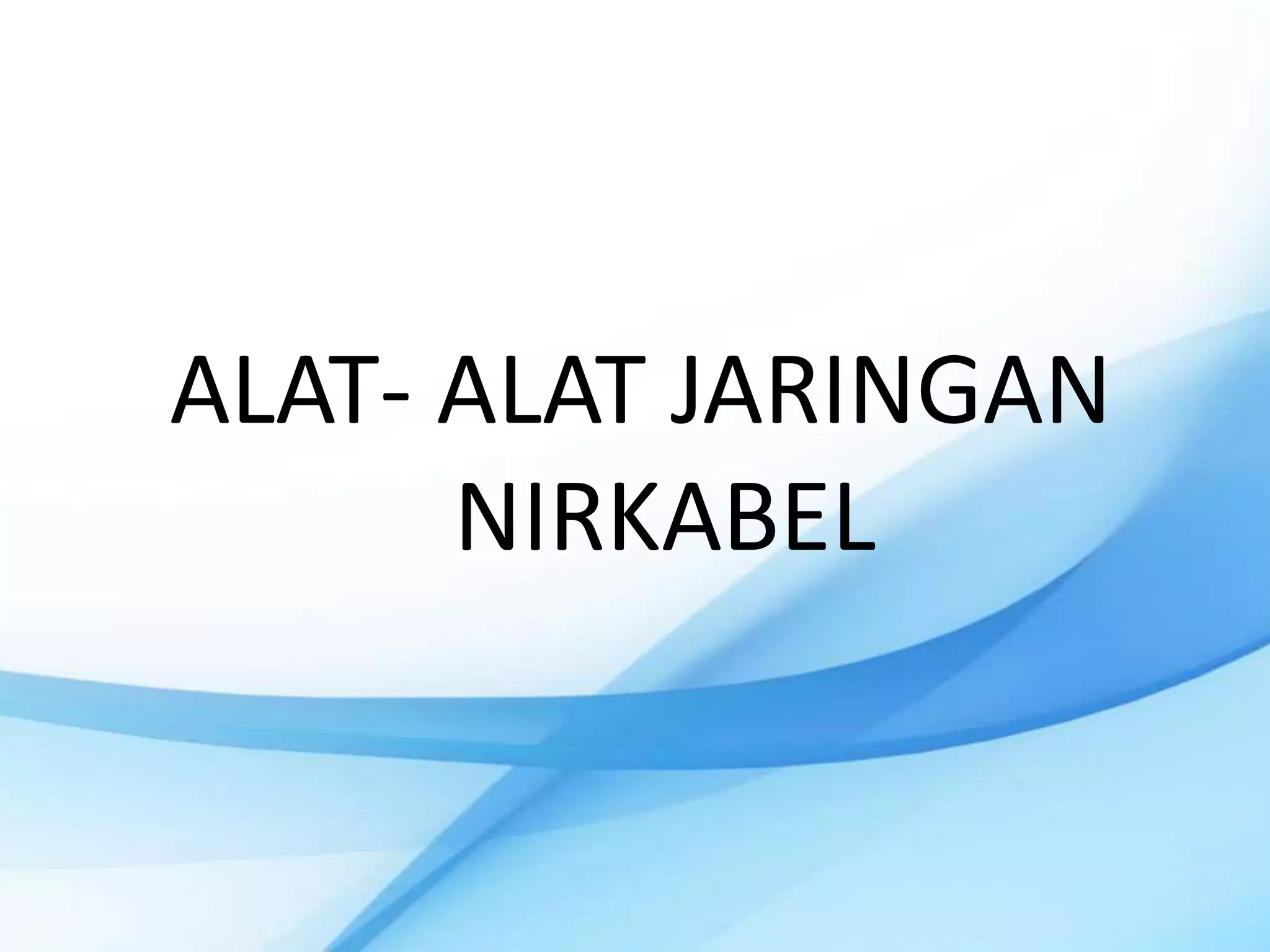

7. ALAT- ALAT JARINGAN
NIRKABEL

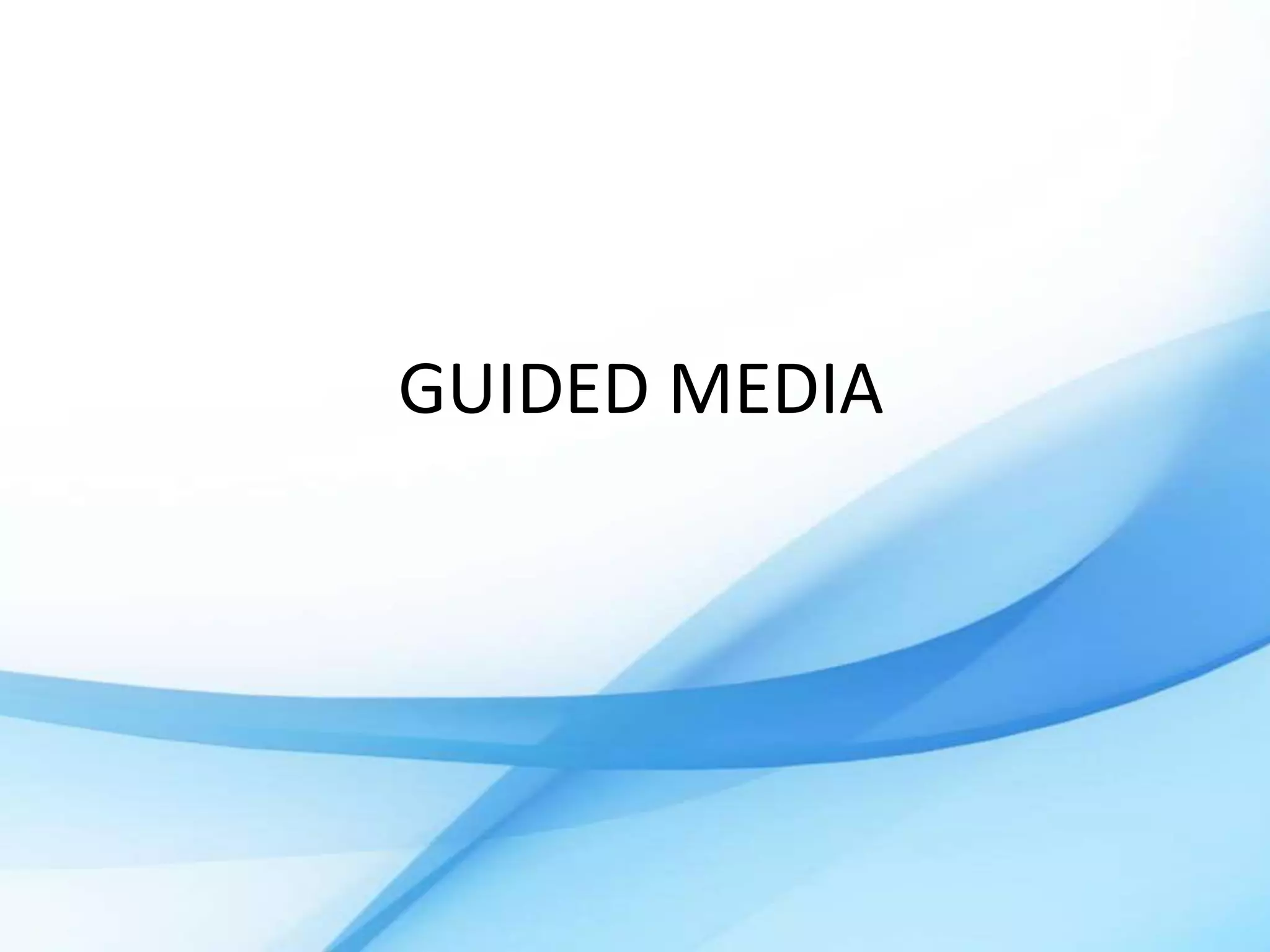

8. GUIDED MEDIA

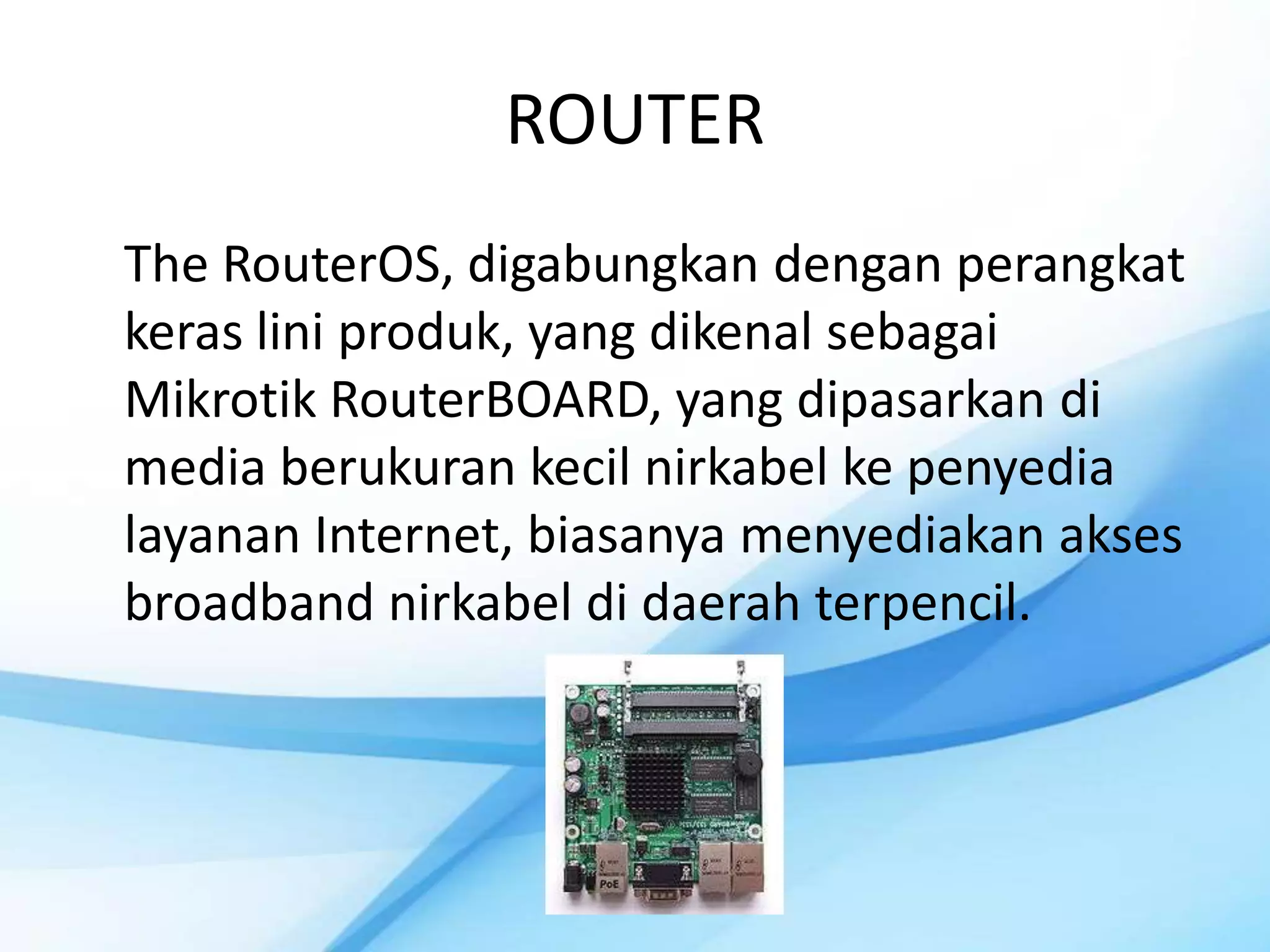

9. ROUTER
The RouterOS, digabungkan dengan perangkat
keras lini produk, yang dikenal sebagai
Mikrotik RouterBOARD, yang dipasarkan di
media berukuran kecil nirkabel ke penyedia
layanan Internet, biasanya menyediakan akses
broadband nirkabel di daerah terpencil.

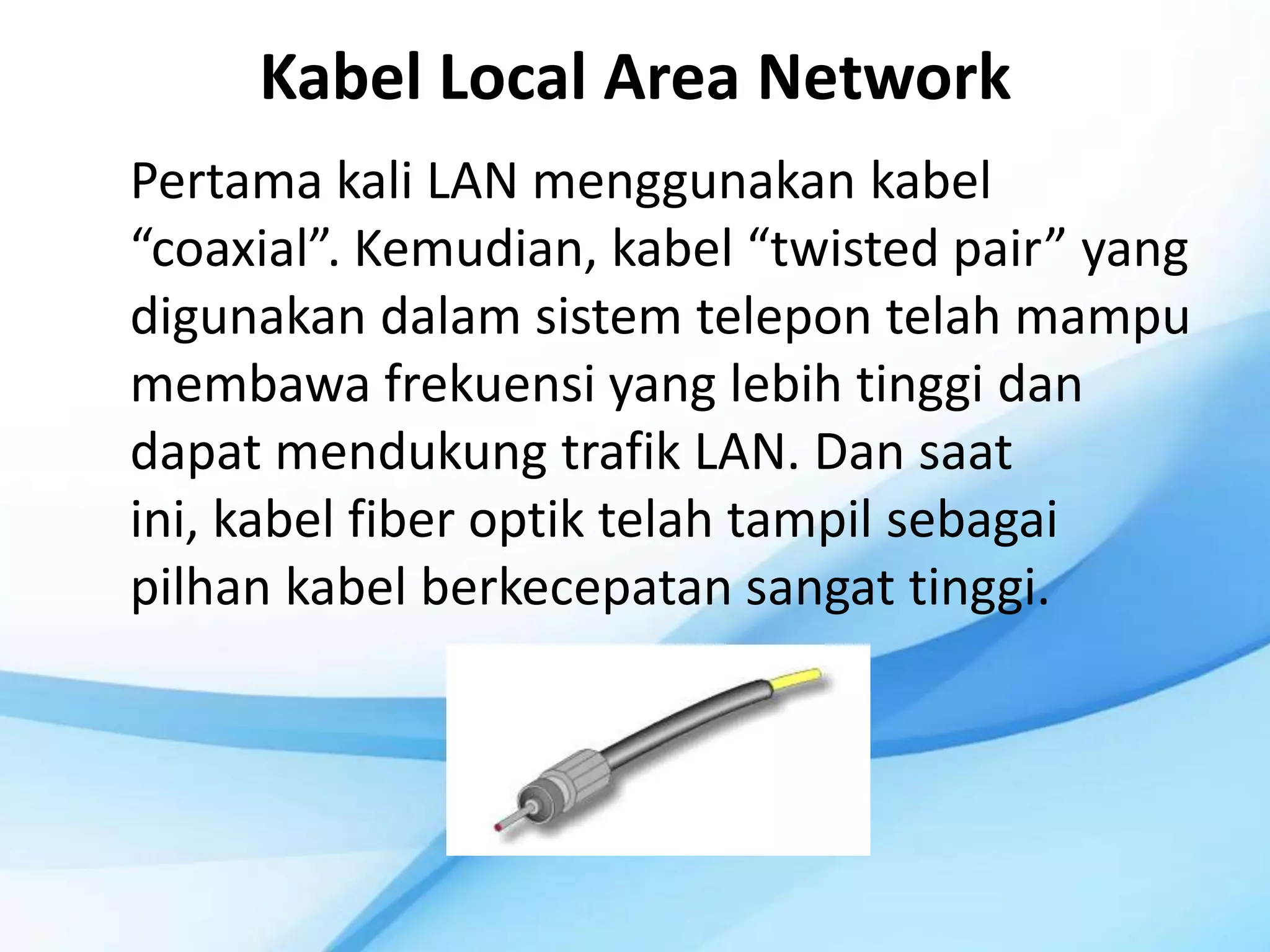

10. Kabel Local Area Network
Pertama kali LAN menggunakan kabel
“coaxial”. Kemudian, kabel “twisted pair” yang
digunakan dalam sistem telepon telah mampu
membawa frekuensi yang lebih tinggi dan
dapat mendukung trafik LAN. Dan saat
ini, kabel fiber optik telah tampil sebagai
pilhan kabel berkecepatan sangat tinggi.

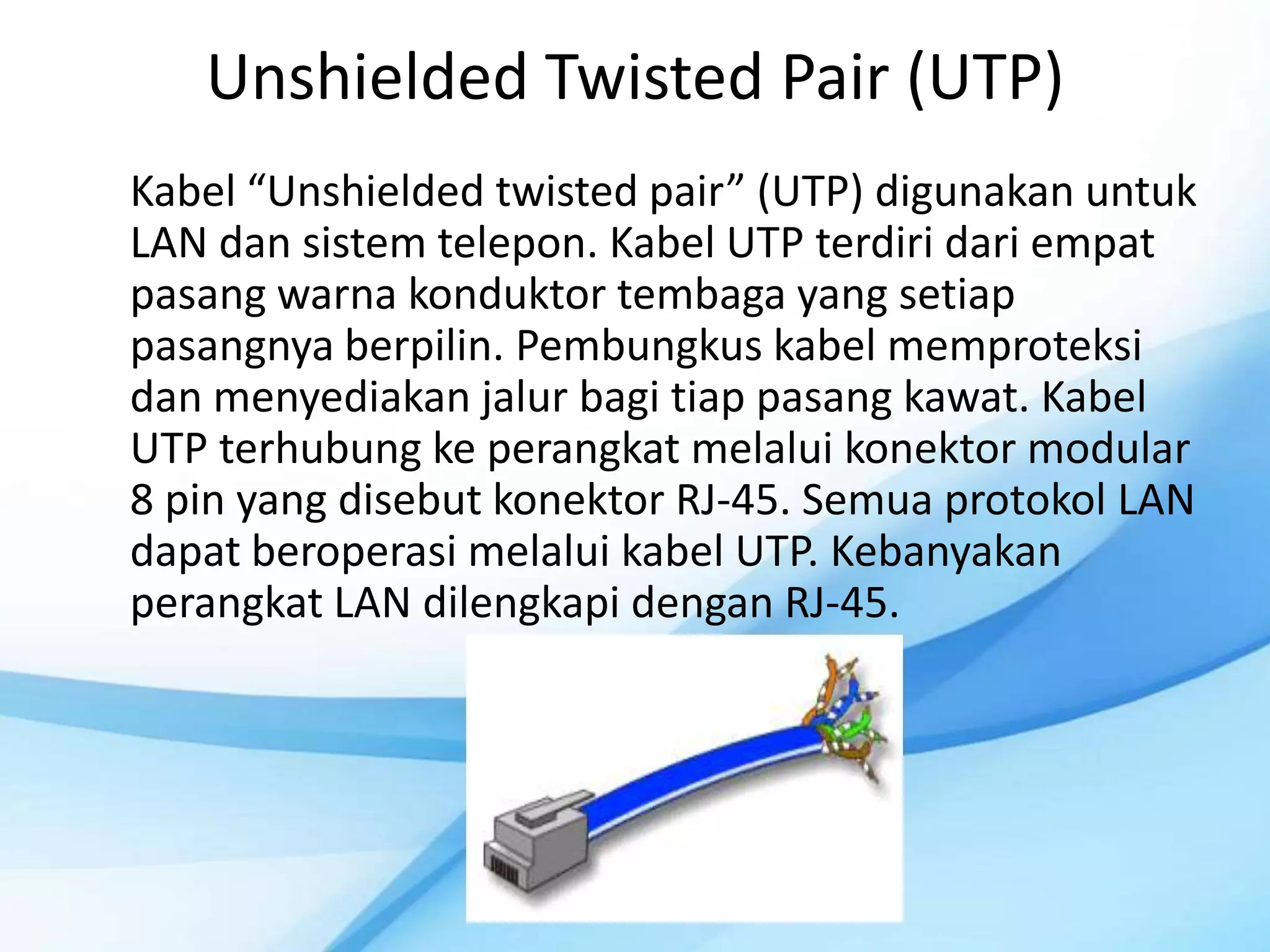

11. Unshielded Twisted Pair (UTP)
Kabel “Unshielded twisted pair” (UTP) digunakan untuk
LAN dan sistem telepon. Kabel UTP terdiri dari empat
pasang warna konduktor tembaga yang setiap
pasangnya berpilin. Pembungkus kabel memproteksi
dan menyediakan jalur bagi tiap pasang kawat. Kabel
UTP terhubung ke perangkat melalui konektor modular
8 pin yang disebut konektor RJ-45. Semua protokol LAN
dapat beroperasi melalui kabel UTP. Kebanyakan
perangkat LAN dilengkapi dengan RJ-45.

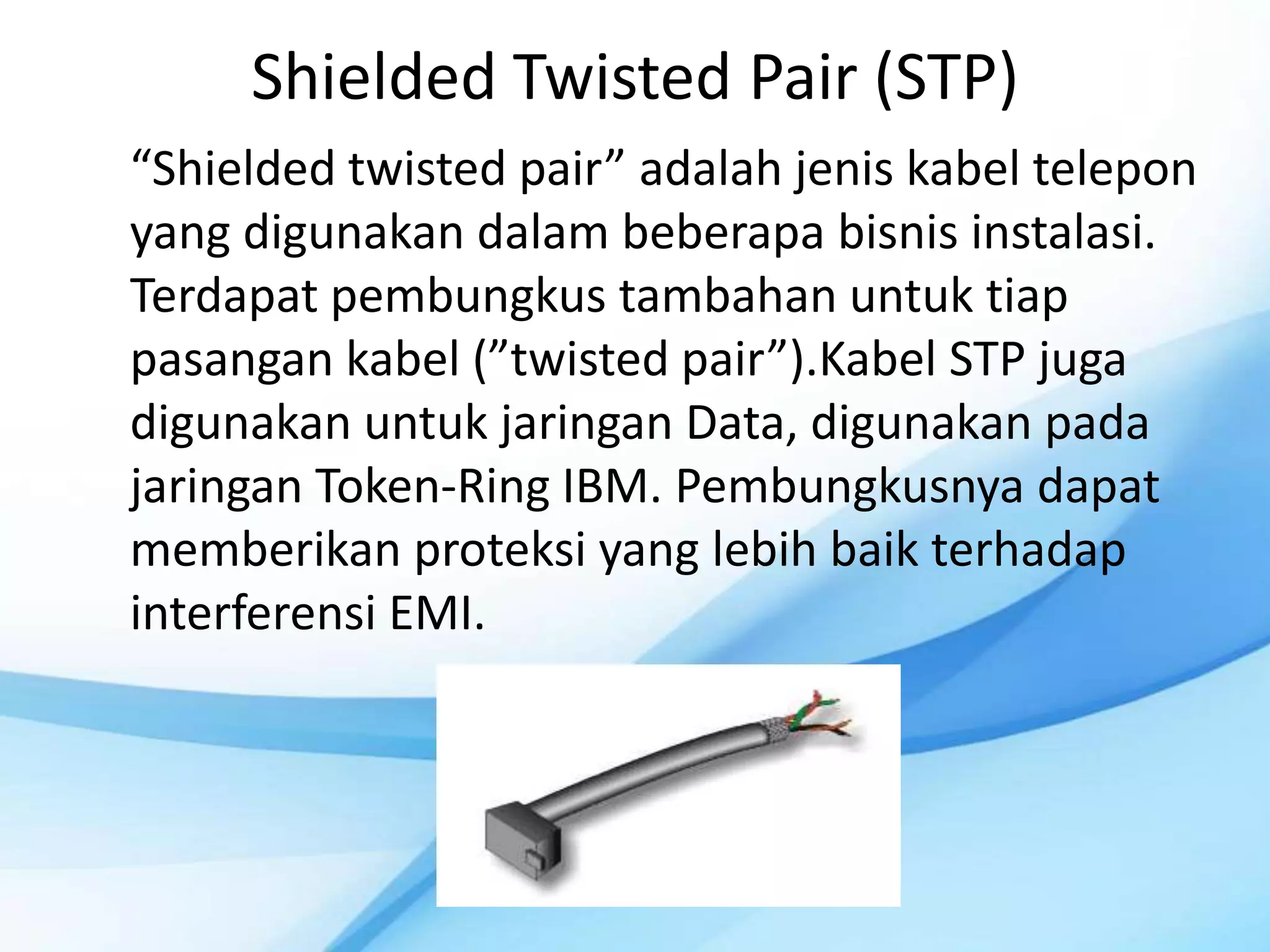

12. Shielded Twisted Pair (STP)
“Shielded twisted pair” adalah jenis kabel telepon
yang digunakan dalam beberapa bisnis instalasi.
Terdapat pembungkus tambahan untuk tiap
pasangan kabel (”twisted pair”).Kabel STP juga
digunakan untuk jaringan Data, digunakan pada
jaringan Token-Ring IBM. Pembungkusnya dapat
memberikan proteksi yang lebih baik terhadap
interferensi EMI.

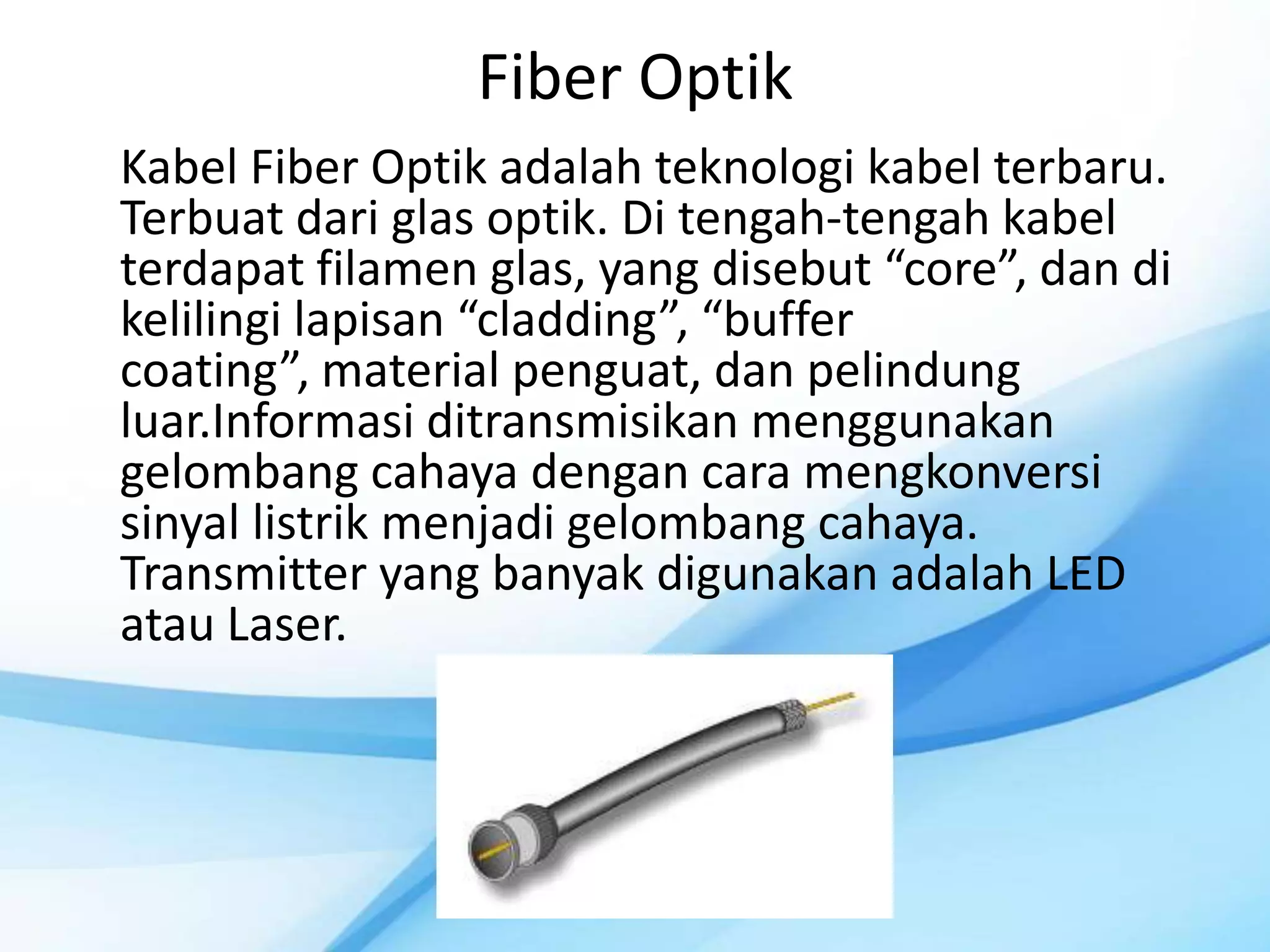

13. Fiber Optik
Kabel Fiber Optik adalah teknologi kabel terbaru.
Terbuat dari glas optik. Di tengah-tengah kabel
terdapat filamen glas, yang disebut “core”, dan di
kelilingi lapisan “cladding”, “buffer
coating”, material penguat, dan pelindung
luar.Informasi ditransmisikan menggunakan
gelombang cahaya dengan cara mengkonversi
sinyal listrik menjadi gelombang cahaya.
Transmitter yang banyak digunakan adalah LED
atau Laser.

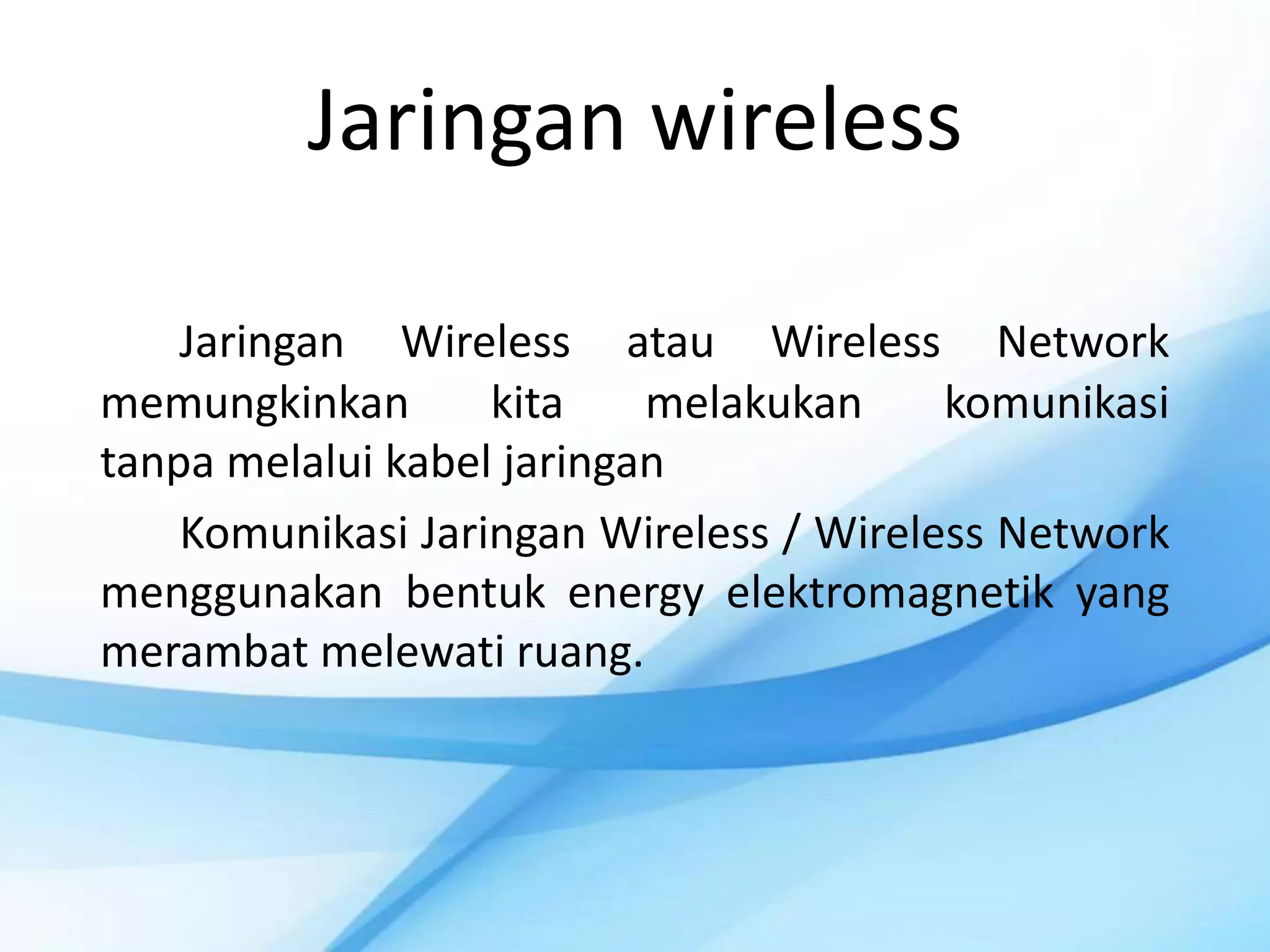

14. Jaringan wireless
Jaringan Wireless atau Wireless Network
memungkinkan kita melakukan komunikasi
tanpa melalui kabel jaringan
Komunikasi Jaringan Wireless / Wireless Network
menggunakan bentuk energy elektromagnetik yang
merambat melewati ruang.

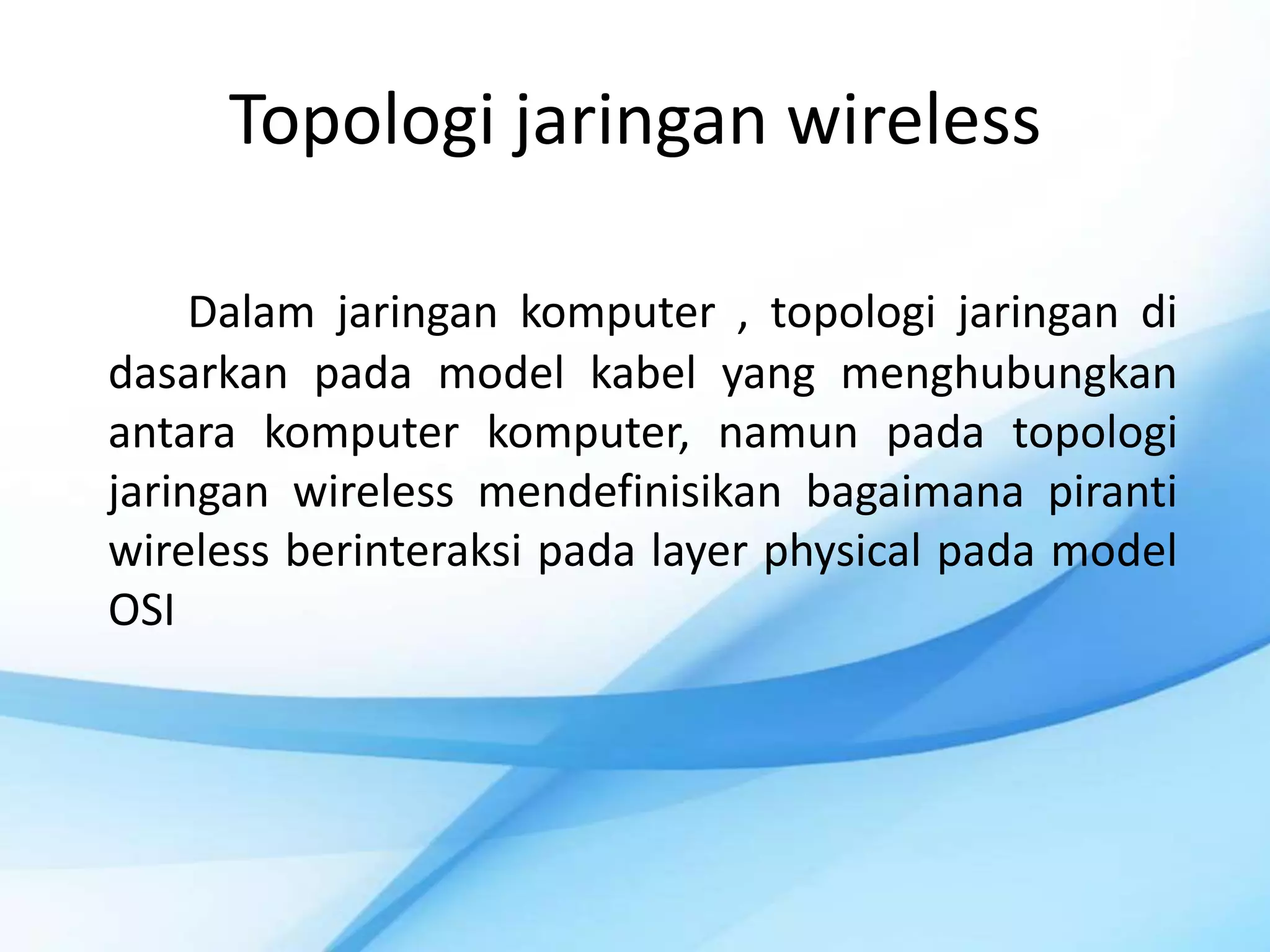

15. Topologi jaringan wireless
Dalam jaringan komputer , topologi jaringan di
dasarkan pada model kabel yang menghubungkan
antara komputer komputer, namun pada topologi
jaringan wireless mendefinisikan bagaimana piranti
wireless berinteraksi pada layer physical pada model
OSI

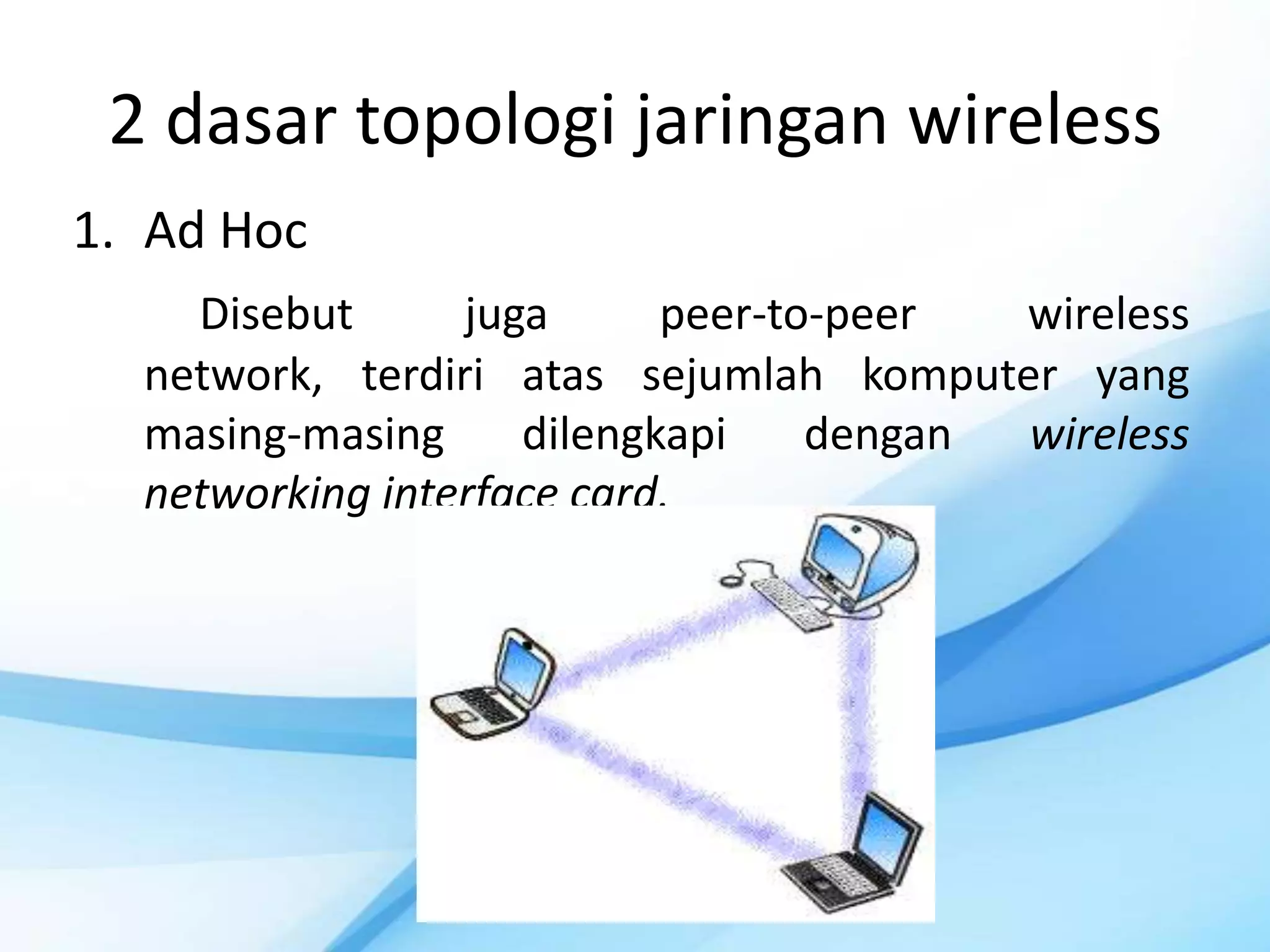

16. 2 dasar topologi jaringan wireless
1. Ad Hoc
Disebut juga peer-to-peer wireless
network, terdiri atas sejumlah komputer yang
masing-masing dilengkapi dengan wireless
networking interface card.

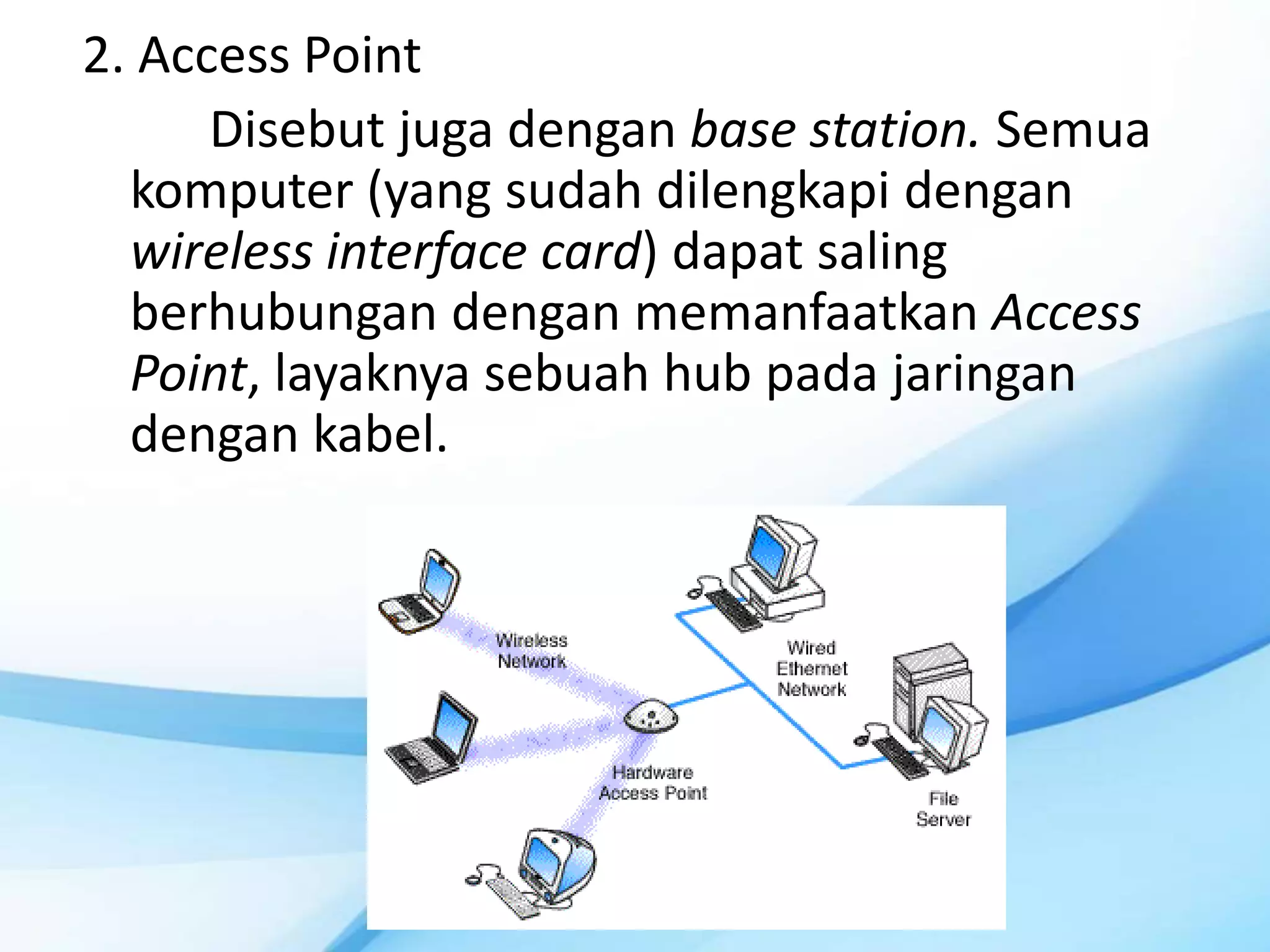

17. 2. Access Point
Disebut juga dengan base station. Semua
komputer (yang sudah dilengkapi dengan
wireless interface card) dapat saling
berhubungan dengan memanfaatkan Access
Point, layaknya sebuah hub pada jaringan
dengan kabel.

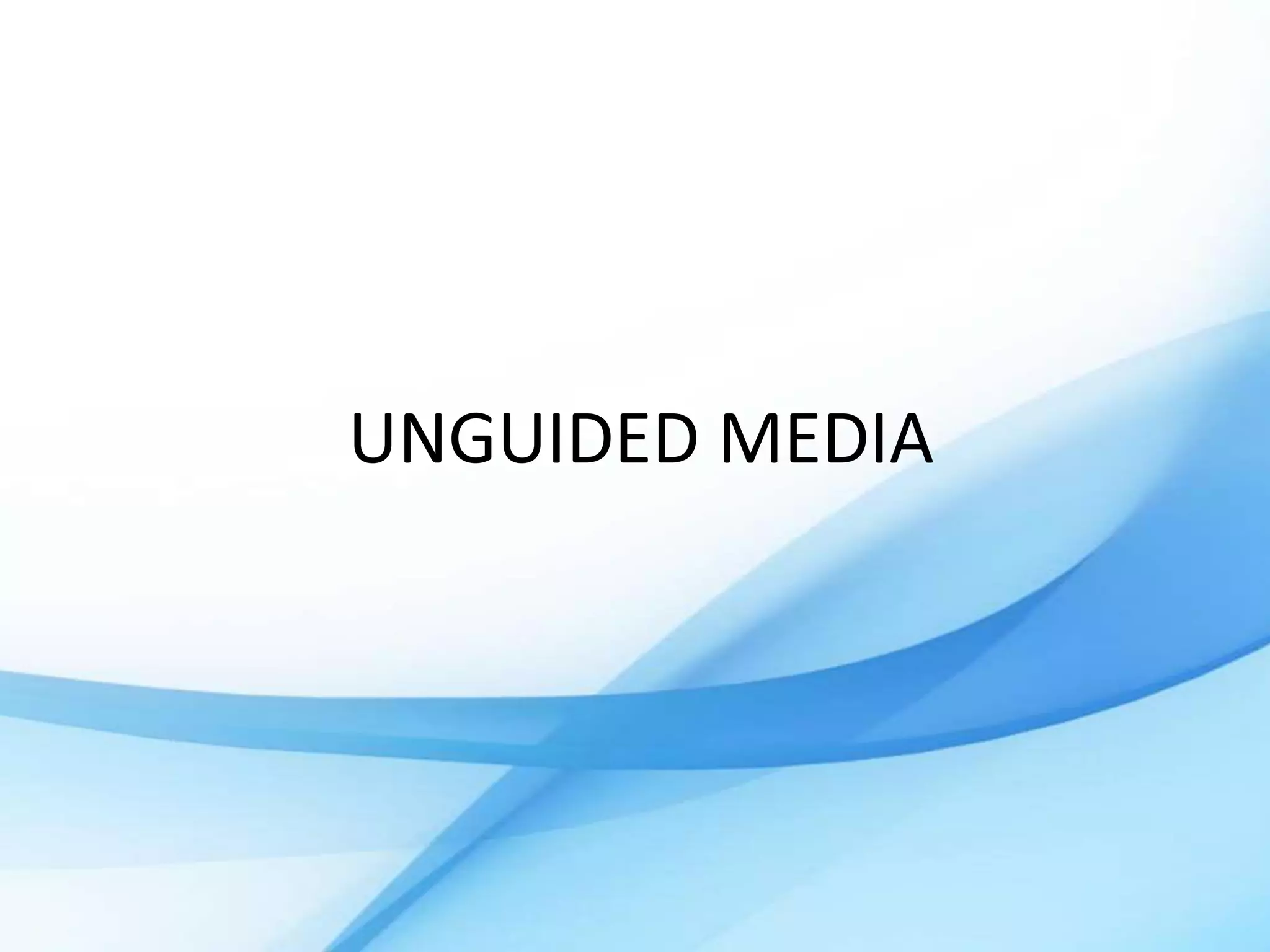

18. UNGUIDED MEDIA

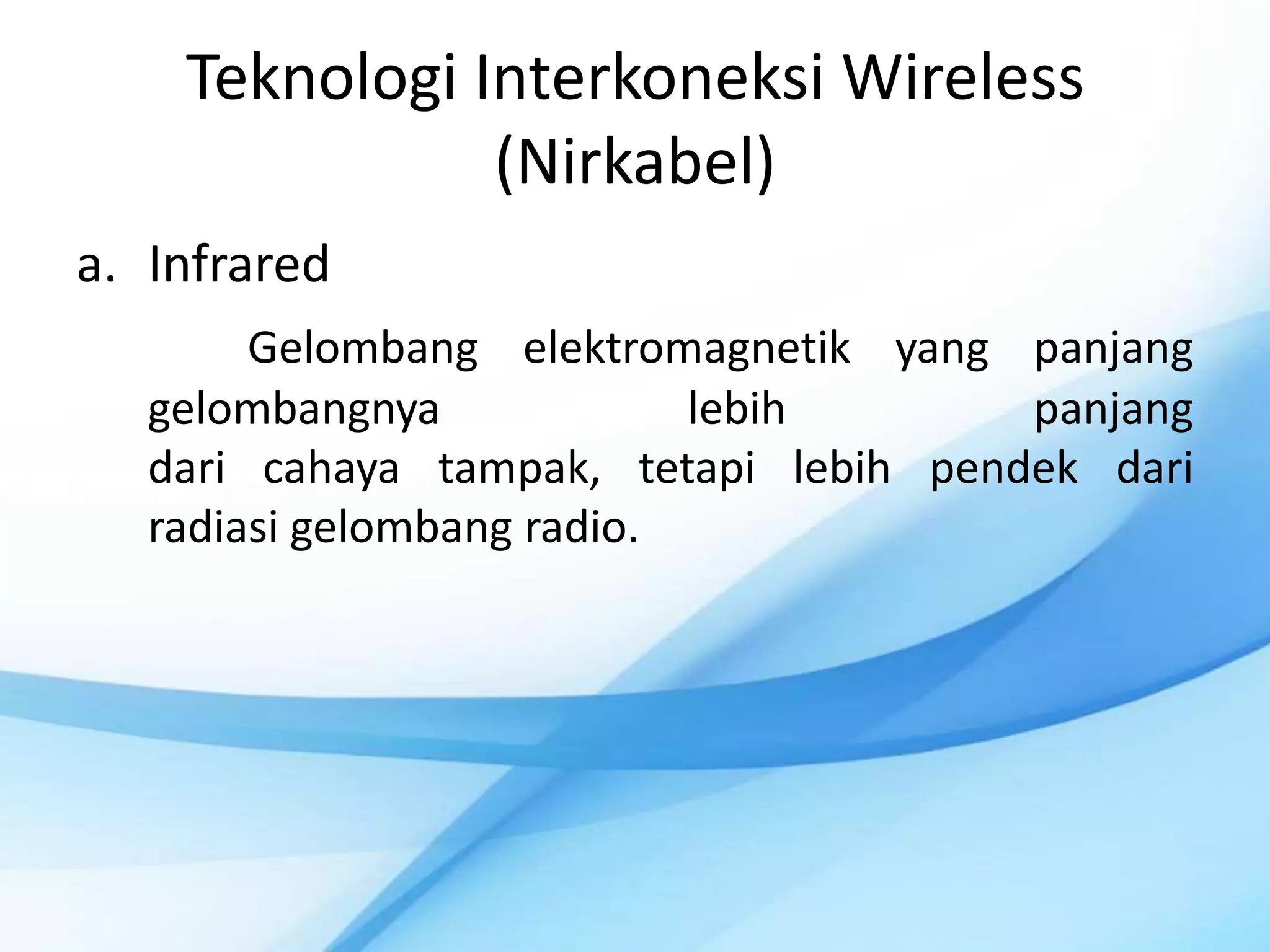

19. Teknologi Interkoneksi Wireless
(Nirkabel)
a. Infrared
Gelombang elektromagnetik yang panjang
gelombangnya lebih panjang
dari cahaya tampak, tetapi lebih pendek dari
radiasi gelombang radio.

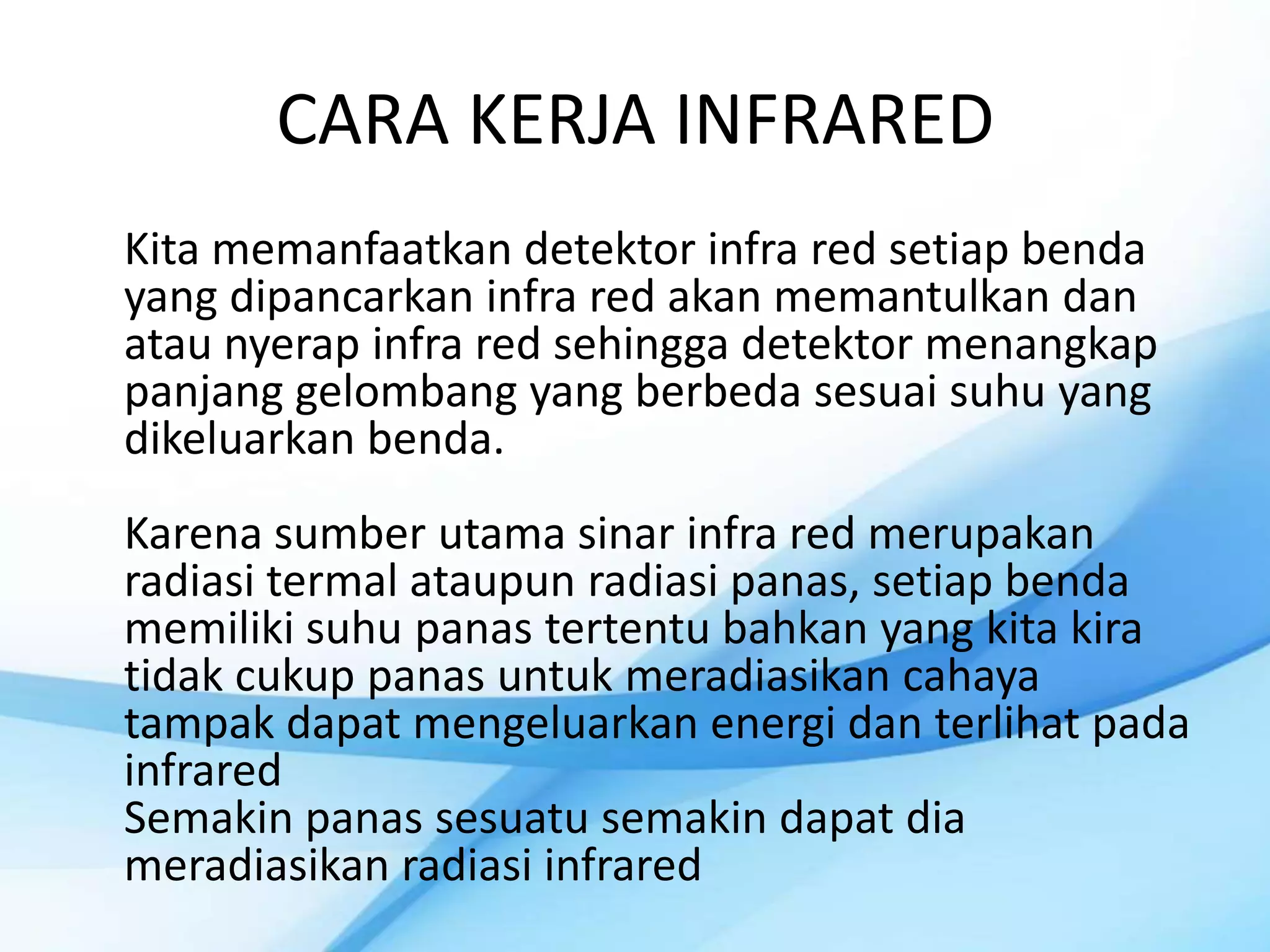

20. CARA KERJA INFRARED
Kita memanfaatkan detektor infra red setiap benda
yang dipancarkan infra red akan memantulkan dan
atau nyerap infra red sehingga detektor menangkap
panjang gelombang yang berbeda sesuai suhu yang
dikeluarkan benda.
Karena sumber utama sinar infra red merupakan
radiasi termal ataupun radiasi panas, setiap benda
memiliki suhu panas tertentu bahkan yang kita kira
tidak cukup panas untuk meradiasikan cahaya
tampak dapat mengeluarkan energi dan terlihat pada
infrared
Semakin panas sesuatu semakin dapat dia
meradiasikan radiasi infrared

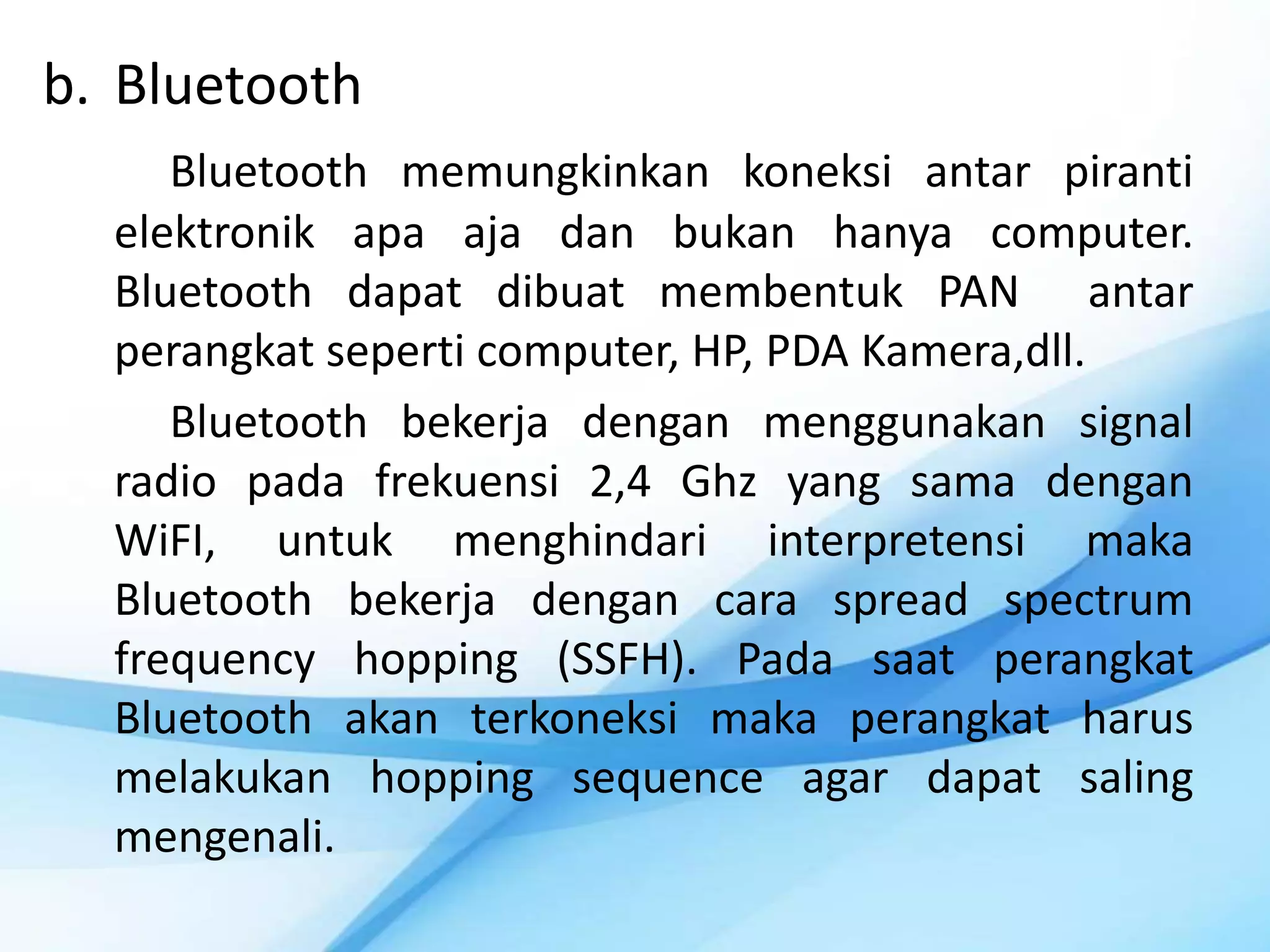

21. b. Bluetooth
Bluetooth memungkinkan koneksi antar piranti
elektronik apa aja dan bukan hanya computer.
Bluetooth dapat dibuat membentuk PAN antar
perangkat seperti computer, HP, PDA Kamera,dll.
Bluetooth bekerja dengan menggunakan signal
radio pada frekuensi 2,4 Ghz yang sama dengan
WiFI, untuk menghindari interpretensi maka
Bluetooth bekerja dengan cara spread spectrum
frequency hopping (SSFH). Pada saat perangkat
Bluetooth akan terkoneksi maka perangkat harus
melakukan hopping sequence agar dapat saling
mengenali.

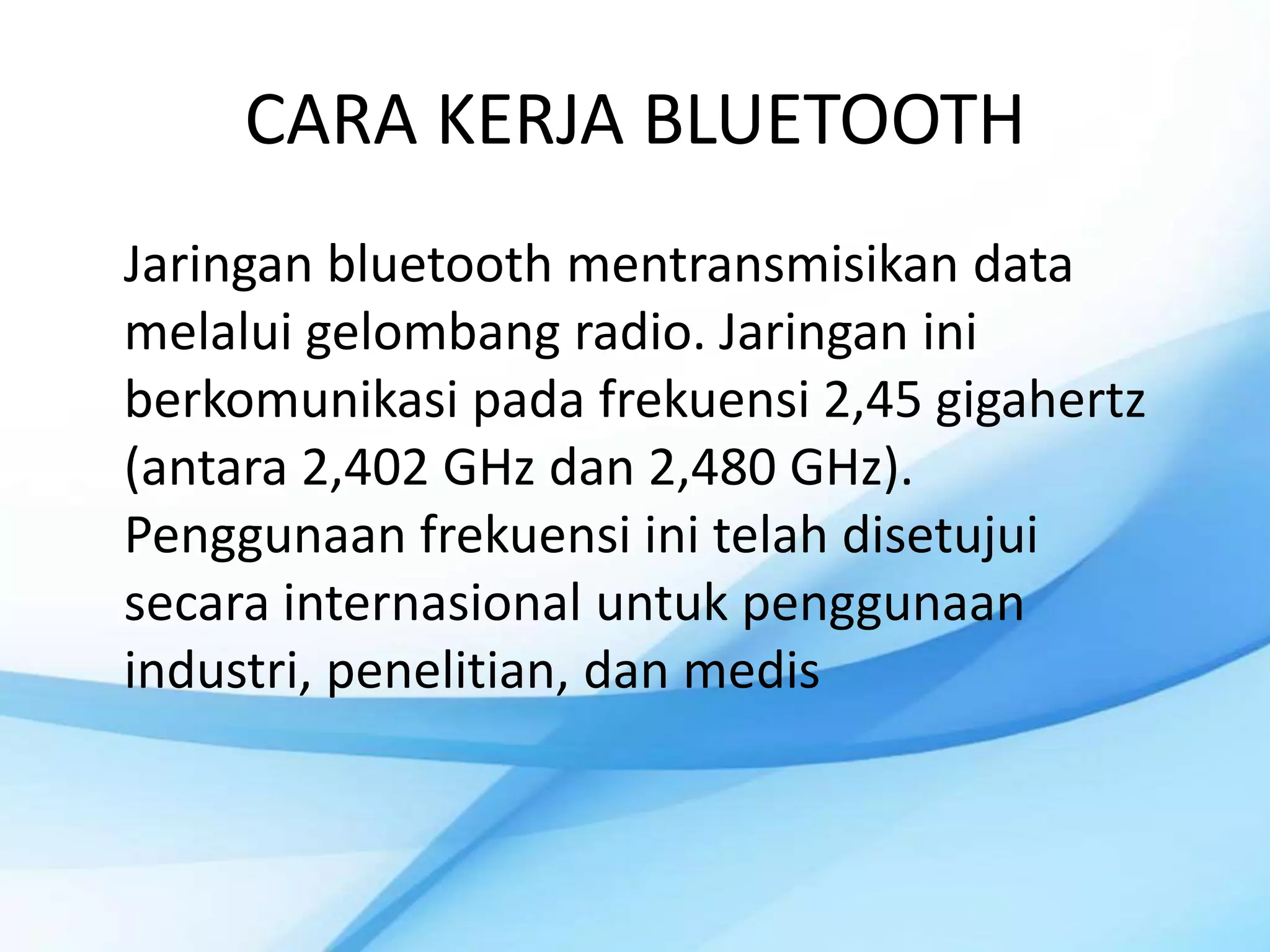

22. CARA KERJA BLUETOOTH
Jaringan bluetooth mentransmisikan data
melalui gelombang radio. Jaringan ini
berkomunikasi pada frekuensi 2,45 gigahertz
(antara 2,402 GHz dan 2,480 GHz).
Penggunaan frekuensi ini telah disetujui
secara internasional untuk penggunaan
industri, penelitian, dan medis

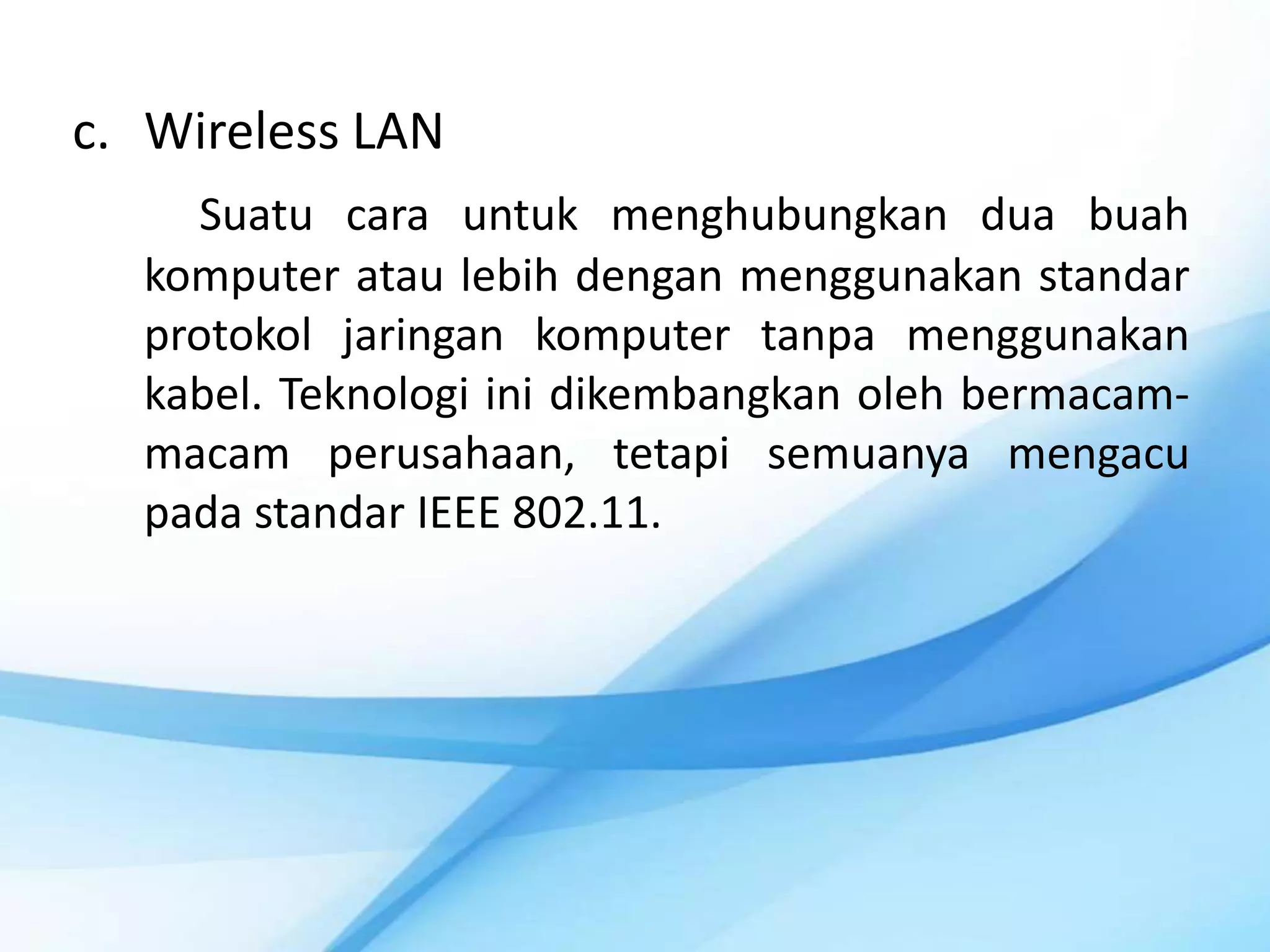

23. c. Wireless LAN
Suatu cara untuk menghubungkan dua buah
komputer atau lebih dengan menggunakan standar
protokol jaringan komputer tanpa menggunakan
kabel. Teknologi ini dikembangkan oleh bermacam-
macam perusahaan, tetapi semuanya mengacu
pada standar IEEE 802.11.

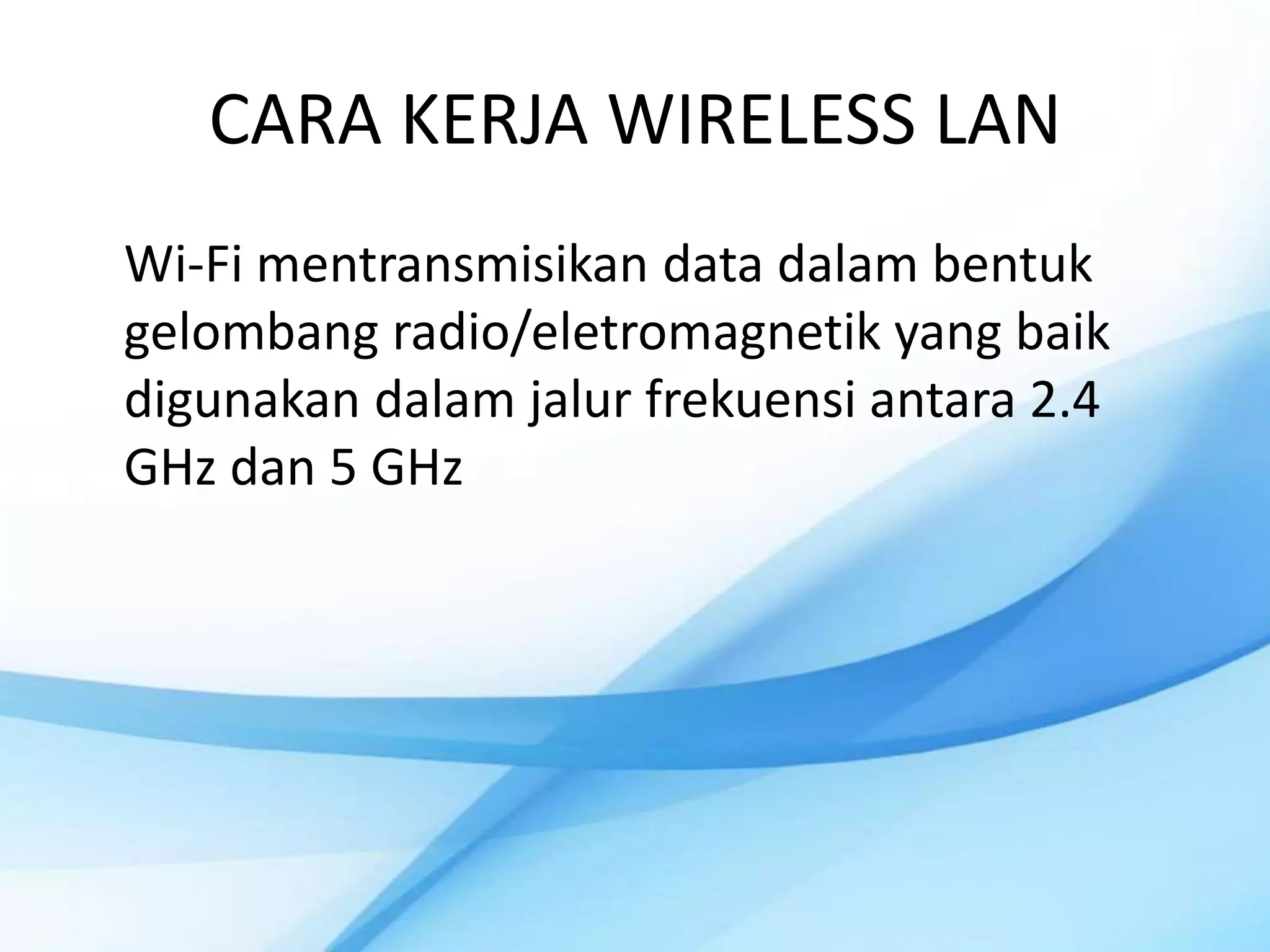

24. CARA KERJA WIRELESS LAN
Wi-Fi mentransmisikan data dalam bentuk
gelombang radio/eletromagnetik yang baik
digunakan dalam jalur frekuensi antara 2.4
GHz dan 5 GHz

25. Syarat-syarat Wireless LAN
• Kapasitas pengiriman data
• Kemampuan menjangkau jarak dekat
• Menyediakan koneksitas penuh untuk semua
stasion yang terhubung
• Kemampuan pemancaran, keamanan, dapat
dikonfigurasi ulang secara dinamis, dan
persyaratan spesifik dari lingkungan yang
dikehendaki
• Stasion dapat mendeteksi secara otomatis, saat
berada dalam jangkauan suatu area WiFi (DHCP)

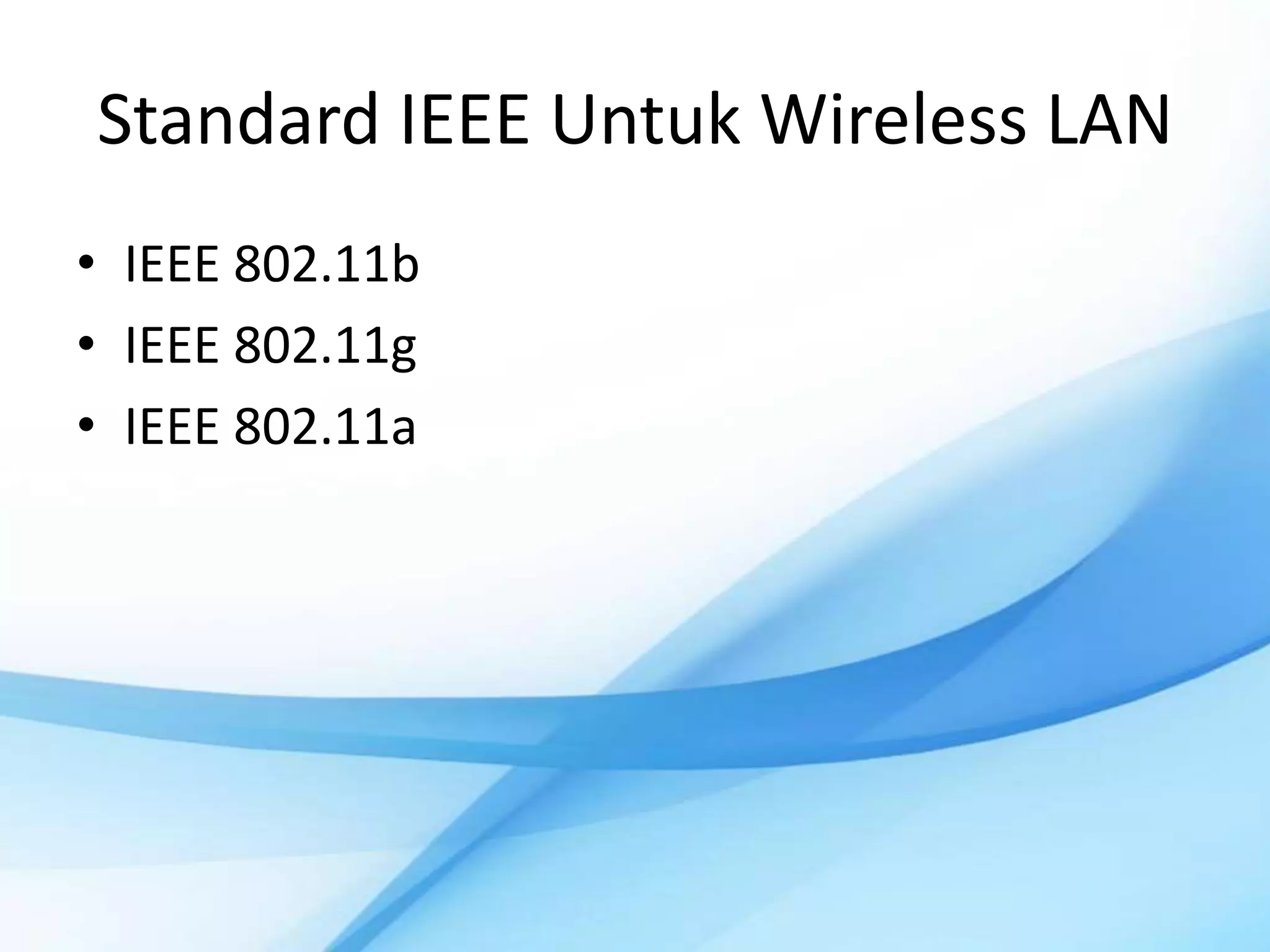

26. Standard IEEE Untuk Wireless LAN
• IEEE 802.11b
• IEEE 802.11g
• IEEE 802.11a

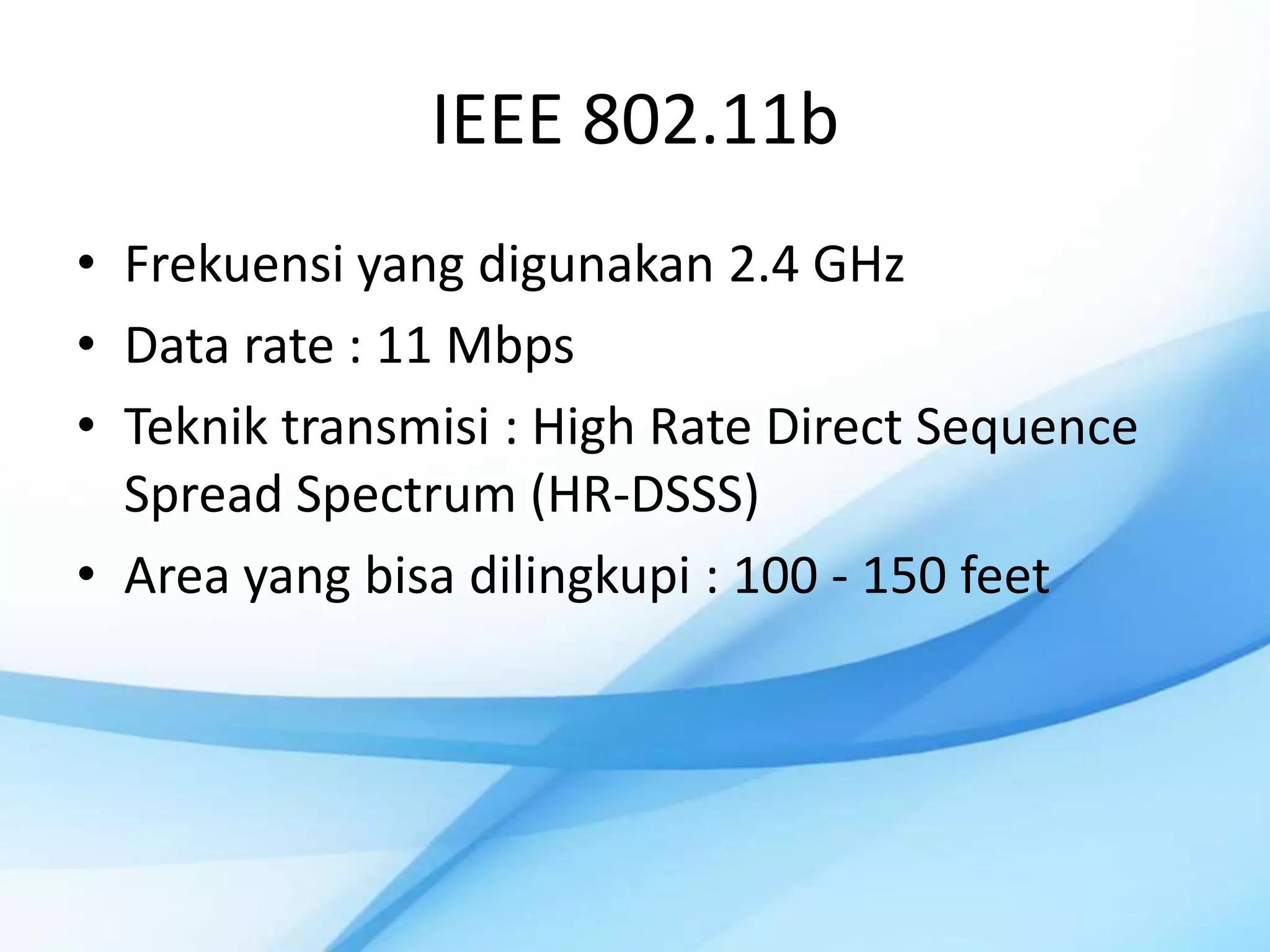

27. IEEE 802.11b
• Frekuensi yang digunakan 2.4 GHz
• Data rate : 11 Mbps
• Teknik transmisi : High Rate Direct Sequence
Spread Spectrum (HR-DSSS)
• Area yang bisa dilingkupi : 100 - 150 feet

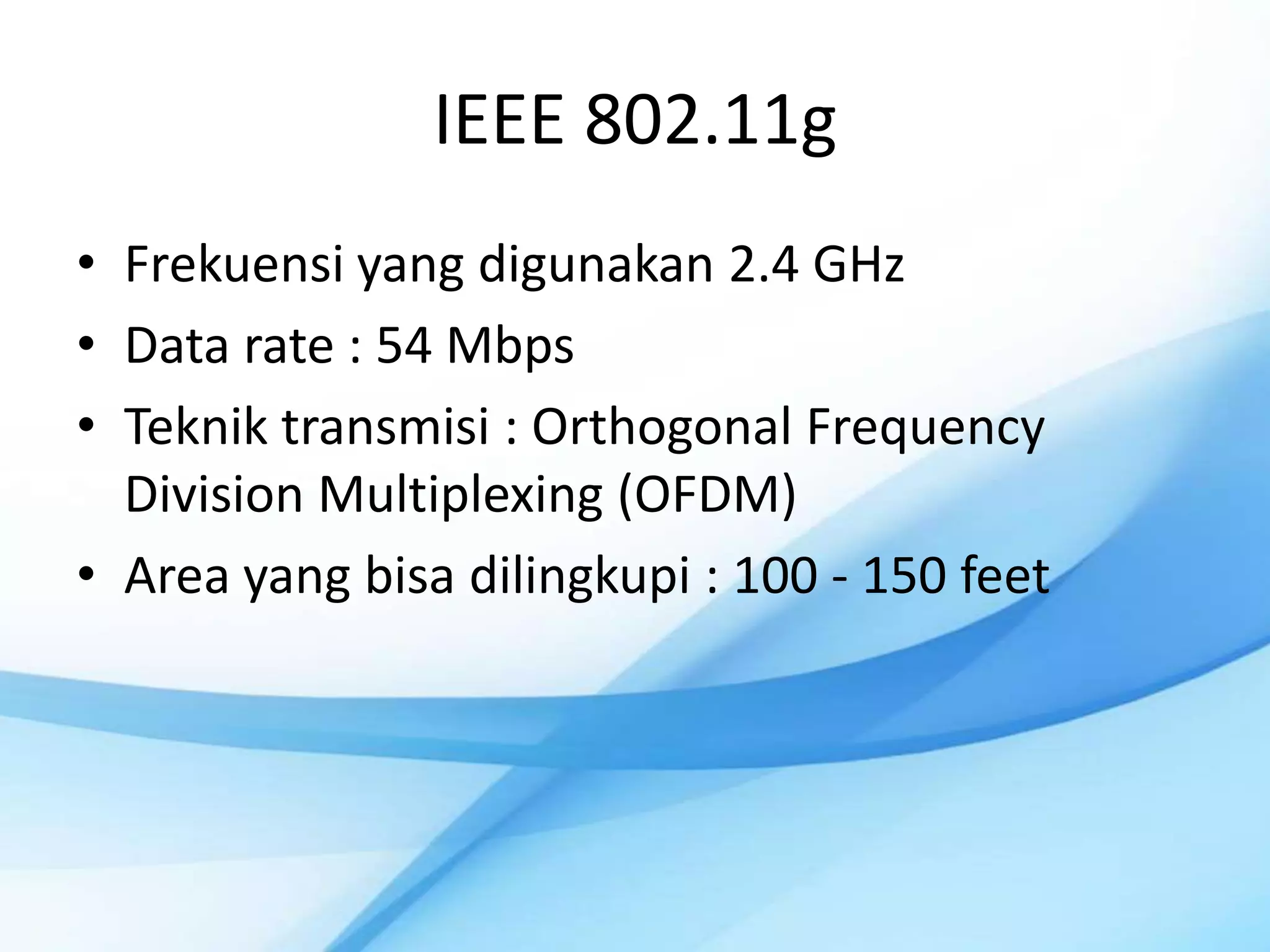

28. IEEE 802.11g
• Frekuensi yang digunakan 2.4 GHz
• Data rate : 54 Mbps
• Teknik transmisi : Orthogonal Frequency
Division Multiplexing (OFDM)
• Area yang bisa dilingkupi : 100 - 150 feet

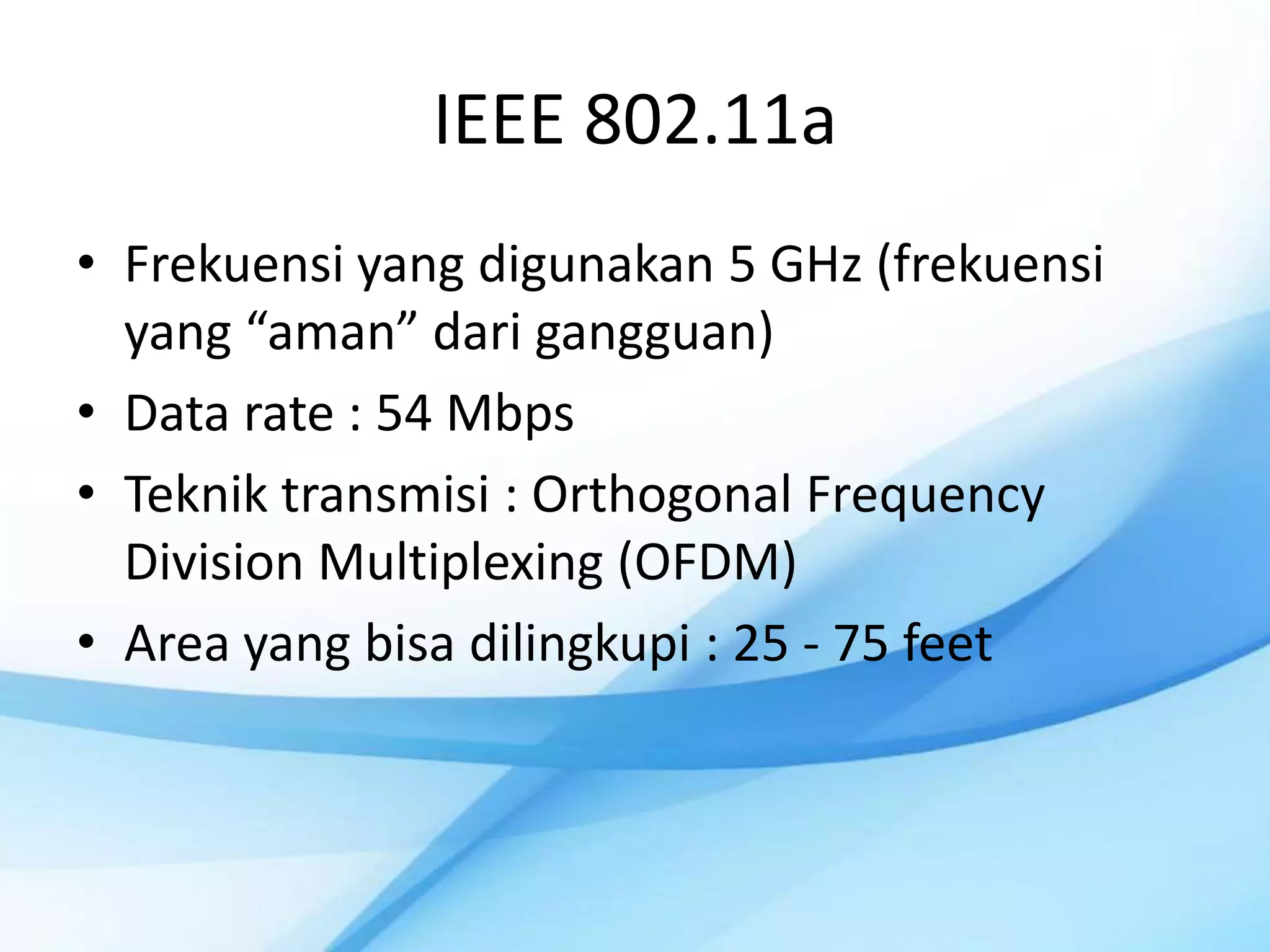

29. IEEE 802.11a
• Frekuensi yang digunakan 5 GHz (frekuensi
yang “aman” dari gangguan)
• Data rate : 54 Mbps
• Teknik transmisi : Orthogonal Frequency
Division Multiplexing (OFDM)
• Area yang bisa dilingkupi : 25 - 75 feet

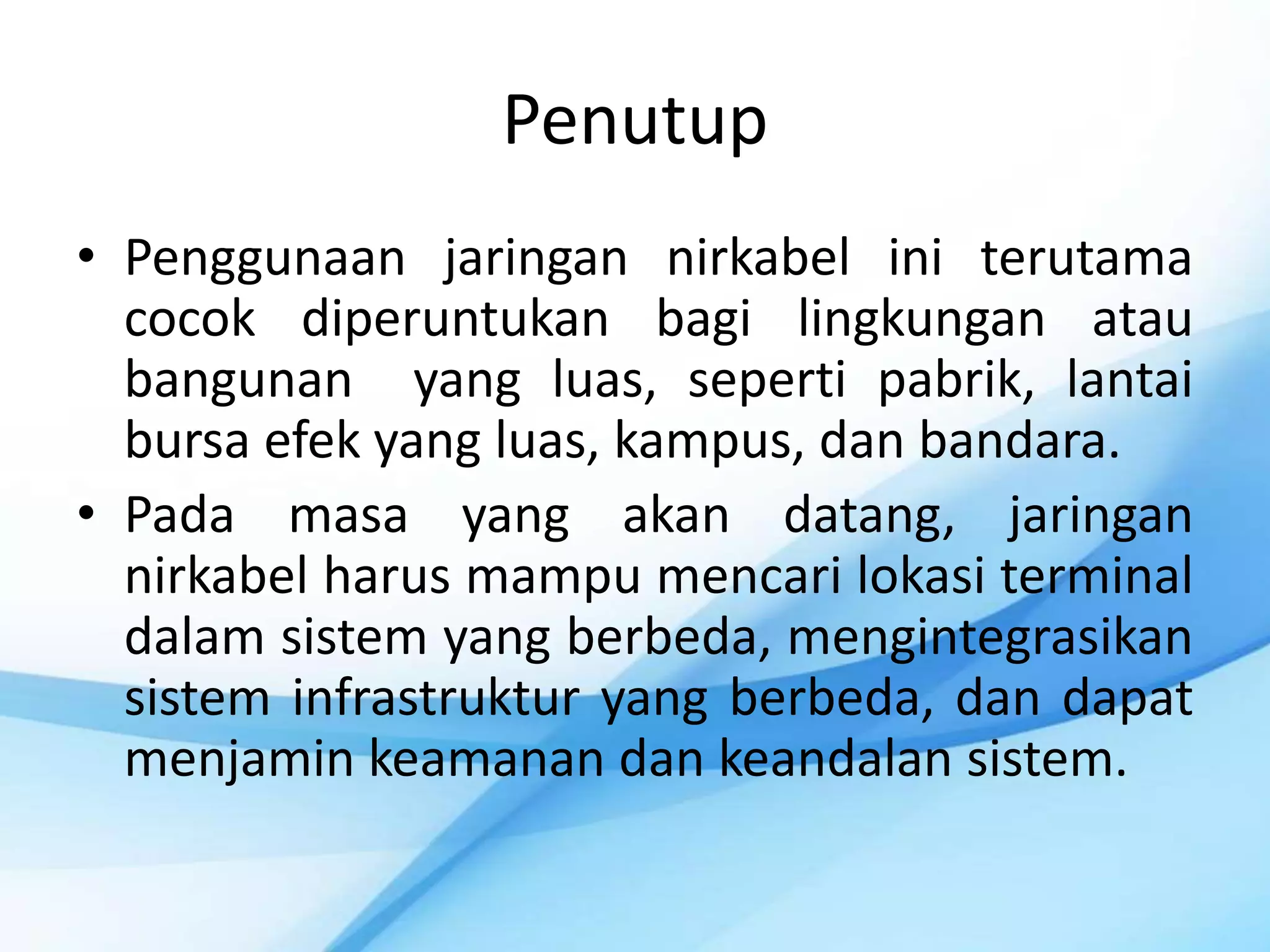

30. Penutup
• Penggunaan jaringan nirkabel ini terutama
cocok diperuntukan bagi lingkungan atau
bangunan yang luas, seperti pabrik, lantai
bursa efek yang luas, kampus, dan bandara.
• Pada masa yang akan datang, jaringan
nirkabel harus mampu mencari lokasi terminal
dalam sistem yang berbeda, mengintegrasikan
sistem infrastruktur yang berbeda, dan dapat
menjamin keamanan dan keandalan sistem.
