1. Pengenalan Teknologi Ultra
Mobile Broadband
Oleh : Dani Royman Simanjuntak
NIM : 11110027

2. Teknologi Ultra Mobile Broadband 2
Sejarah Ultra Mobile Broadband
2
 Baru tersedia secara komersial tahun 2009
 UMB (Ultra Mobile Broadband) adalah nama proyek
4G dalam group standarisasi 3GPP2
 Ditujukan sebagai perkembangan dari CDMA2000

3. Teknologi Ultra Mobile Broadband 3

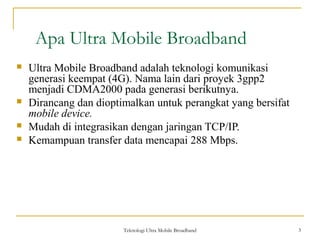

Apa Ultra Mobile Broadband
3
 Ultra Mobile Broadband adalah teknologi komunikasi
generasi keempat (4G). Nama lain dari proyek 3gpp2
menjadi CDMA2000 pada generasi berikutnya.
 Dirancang dan dioptimalkan untuk perangkat yang bersifat
mobile device.
 Mudah di integrasikan dengan jaringan TCP/IP.
 Kemampuan transfer data mencapai 288 Mbps.

4. Teknologi Ultra Mobile Broadband 4

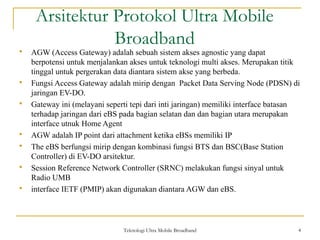

Arsitektur Protokol Ultra Mobile
Broadband
 AGW (Access Gateway) adalah sebuah sistem akses agnostic yang dapat
berpotensi untuk menjalankan akses untuk teknologi multi akses. Merupakan titik
tinggal untuk pergerakan data diantara sistem akse yang berbeda.
 Fungsi Access Gateway adalah mirip dengan Packet Data Serving Node (PDSN) di
jaringan EV-DO.
 Gateway ini (melayani seperti tepi dari inti jaringan) memiliki interface batasan
terhadap jaringan dari eBS pada bagian selatan dan dan bagian utara merupakan
interface utnuk Home Agent
 AGW adalah IP point dari attachment ketika eBSs memiliki IP
 The eBS berfungsi mirip dengan kombinasi fungsi BTS dan BSC(Base Station
Controller) di EV-DO arsitektur.
 Session Reference Network Controller (SRNC) melakukan fungsi sinyal untuk
Radio UMB
 interface IETF (PMIP) akan digunakan diantara AGW dan eBS.

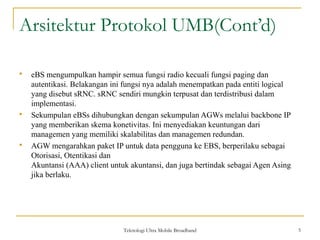

5. Arsitektur Protokol UMB(Cont’d)
 eBS mengumpulkan hampir semua fungsi radio kecuali fungsi paging dan
autentikasi. Belakangan ini fungsi nya adalah menempatkan pada entiti logical
yang disebut sRNC. sRNC sendiri mungkin terpusat dan terdistribusi dalam
implementasi.
 Sekumpulan eBSs dihubungkan dengan sekumpulan AGWs melalui backbone IP
yang memberikan skema konetivitas. Ini menyediakan keuntungan dari
managemen yang memiliki skalabilitas dan managemen redundan.
 AGW mengarahkan paket IP untuk data pengguna ke EBS, berperilaku sebagai
Otorisasi, Otentikasi dan
Akuntansi (AAA) client untuk akuntansi, dan juga bertindak sebagai Agen Asing
jika berlaku.
Teknologi Ultra Mobile Broadband 5

6. Teknologi Ultra Mobile Broadband 6
Arsitektur Protokol UMB(Cont’d)
6

7. Teknologi Ultra Mobile Broadband 7

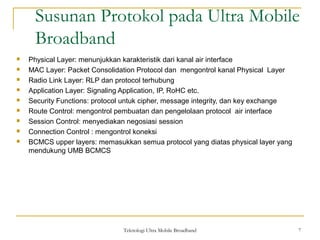

Susunan Protokol pada Ultra Mobile
Broadband
7
 Physical Layer: menunjukkan karakteristik dari kanal air interface
 MAC Layer: Packet Consolidation Protocol dan mengontrol kanal Physical Layer
 Radio Link Layer: RLP dan protocol terhubung
 Application Layer: Signaling Application, IP, RoHC etc.
 Security Functions: protocol untuk cipher, message integrity, dan key exchange
 Route Control: mengontrol pembuatan dan pengelolaan protocol air interface
 Session Control: menyediakan negosiasi session
 Connection Control : mengontrol koneksi
 BCMCS upper layers: memasukkan semua protocol yang diatas physical layer yang
mendukung UMB BCMCS

8. Teknologi Ultra Mobile Broadband 8
Susunan Protokol pada UMB
8

9. Teknologi Ultra Mobile Broadband 9

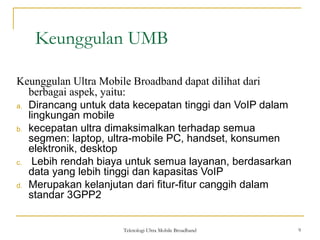

Keunggulan UMB
9
Keunggulan Ultra Mobile Broadband dapat dilihat dari
berbagai aspek, yaitu:
a. Dirancang untuk data kecepatan tinggi dan VoIP dalam
lingkungan mobile
b. kecepatan ultra dimaksimalkan terhadap semua
segmen: laptop, ultra-mobile PC, handset, konsumen
elektronik, desktop
c. Lebih rendah biaya untuk semua layanan, berdasarkan
data yang lebih tinggi dan kapasitas VoIP
d. Merupakan kelanjutan dari fitur-fitur canggih dalam
standar 3GPP2

10. Teknologi Ultra Mobile Broadband 10

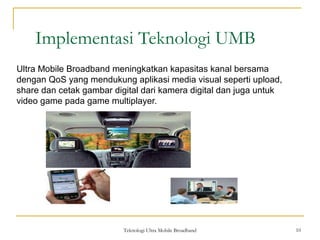

Implementasi Teknologi UMB
10
Ultra Mobile Broadband meningkatkan kapasitas kanal bersama
dengan QoS yang mendukung aplikasi media visual seperti upload,
share dan cetak gambar digital dari kamera digital dan juga untuk
video game pada game multiplayer.

11. Teknologi Ultra Mobile Broadband 11

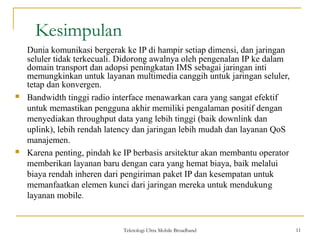

Kesimpulan
11
Dunia komunikasi bergerak ke IP di hampir setiap dimensi, dan jaringan
seluler tidak terkecuali. Didorong awalnya oleh pengenalan IP ke dalam
domain transport dan adopsi peningkatan IMS sebagai jaringan inti
memungkinkan untuk layanan multimedia canggih untuk jaringan seluler,
tetap dan konvergen.
 Bandwidth tinggi radio interface menawarkan cara yang sangat efektif
untuk memastikan pengguna akhir memiliki pengalaman positif dengan
menyediakan throughput data yang lebih tinggi (baik downlink dan
uplink), lebih rendah latency dan jaringan lebih mudah dan layanan QoS
manajemen.
 Karena penting, pindah ke IP berbasis arsitektur akan membantu operator
memberikan layanan baru dengan cara yang hemat biaya, baik melalui
biaya rendah inheren dari pengiriman paket IP dan kesempatan untuk
memanfaatkan elemen kunci dari jaringan mereka untuk mendukung
layanan mobile.

12. Teknologi Ultra Mobile Broadband 12

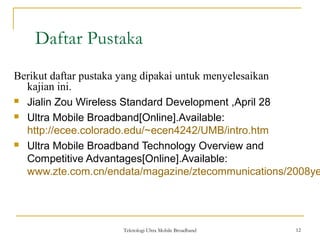

Daftar Pustaka
12
Berikut daftar pustaka yang dipakai untuk menyelesaikan
kajian ini.
 Jialin Zou Wireless Standard Development ,April 28
 Ultra Mobile Broadband[Online].Available:
http://ecee.colorado.edu/~ecen4242/UMB/intro.htm
 Ultra Mobile Broadband Technology Overview and
Competitive Advantages[Online].Available:
www.zte.com.cn/endata/magazine/ztecommunications/2008ye
