1. TEKNOLOGI BROADBAND
WIRELESS ACCESS
Nama Kelompok : - Panji Nur Seto ( 12126851 )
- Triyono ( 12126129 )
- Mesafardin Zai ( 12126879 )
- Adhitya Permana (12126608 )

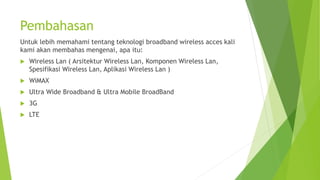

2. Pembahasan
Untuk lebih memahami tentang teknologi broadband wireless acces kali
kami akan membahas mengenai, apa itu:
 Wireless Lan ( Arsitektur Wireless Lan, Komponen Wireless Lan,
Spesifikasi Wireless Lan, Aplikasi Wireless Lan )
 WiMAX
 Ultra Wide Broadband & Ultra Mobile BroadBand
 3G
 LTE

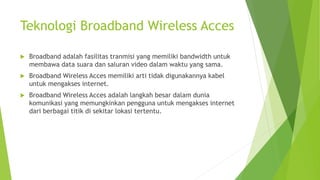

3. Teknologi Broadband Wireless Acces
 Broadband adalah fasilitas tranmisi yang memiliki bandwidth untuk
membawa data suara dan saluran video dalam waktu yang sama.
 Broadband Wireless Acces memiliki arti tidak digunakannya kabel
untuk mengakses internet.
 Broadband Wireless Acces adalah langkah besar dalam dunia
komunikasi yang memungkinkan pengguna untuk mengakses internet
dari berbagai titik di sekitar lokasi tertentu.

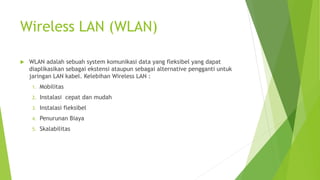

4. Wireless LAN (WLAN)
 WLAN adalah sebuah system komunikasi data yang fleksibel yang dapat
diaplikasikan sebagai ekstensi ataupun sebagai alternative pengganti untuk
jaringan LAN kabel. Kelebihan Wireless LAN :
1. Mobilitas
2. Instalasi cepat dan mudah
3. Instalasi fleksibel
4. Penurunan Biaya
5. Skalabilitas

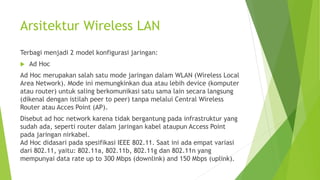

5. Arsitektur Wireless LAN
Terbagi menjadi 2 model konfigurasi jaringan:
 Ad Hoc
Ad Hoc merupakan salah satu mode jaringan dalam WLAN (Wireless Local
Area Network). Mode ini memungkinkan dua atau lebih device (komputer
atau router) untuk saling berkomunikasi satu sama lain secara langsung
(dikenal dengan istilah peer to peer) tanpa melalui Central Wireless
Router atau Acces Point (AP).
Disebut ad hoc network karena tidak bergantung pada infrastruktur yang
sudah ada, seperti router dalam jaringan kabel ataupun Access Point
pada jaringan nirkabel.
Ad Hoc didasari pada spesifikasi IEEE 802.11. Saat ini ada empat variasi
dari 802.11, yaitu: 802.11a, 802.11b, 802.11g dan 802.11n yang
mempunyai data rate up to 300 Mbps (downlink) and 150 Mbps (uplink).

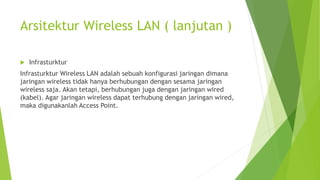

6. Arsitektur Wireless LAN ( lanjutan )
 Infrasturktur
Infrasturktur Wireless LAN adalah sebuah konfigurasi jaringan dimana
jaringan wireless tidak hanya berhubungan dengan sesama jaringan
wireless saja. Akan tetapi, berhubungan juga dengan jaringan wired
(kabel). Agar jaringan wireless dapat terhubung dengan jaringan wired,
maka digunakanlah Access Point.

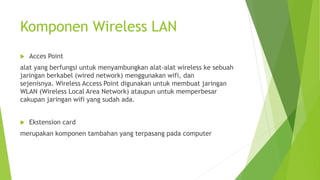

7. Komponen Wireless LAN
 Acces Point
alat yang berfungsi untuk menyambungkan alat-alat wireless ke sebuah
jaringan berkabel (wired network) menggunakan wifi, dan
sejenisnya. Wireless Access Point digunakan untuk membuat jaringan
WLAN (Wireless Local Area Network) ataupun untuk memperbesar
cakupan jaringan wifi yang sudah ada.
 Ekstension card
merupakan komponen tambahan yang terpasang pada computer

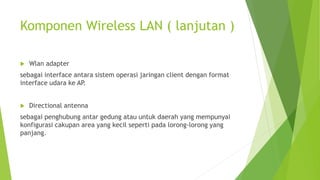

8. Komponen Wireless LAN ( lanjutan )
 Wlan adapter
sebagai interface antara sistem operasi jaringan client dengan format
interface udara ke AP.
 Directional antenna
sebagai penghubung antar gedung atau untuk daerah yang mempunyai
konfigurasi cakupan area yang kecil seperti pada lorong-lorong yang
panjang.

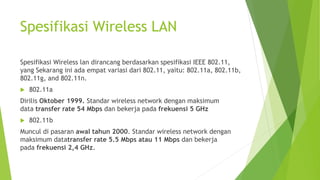

9. Spesifikasi Wireless LAN
Spesifikasi Wireless lan dirancang berdasarkan spesifikasi IEEE 802.11,
yang Sekarang ini ada empat variasi dari 802.11, yaitu: 802.11a, 802.11b,
802.11g, and 802.11n.
 802.11a
Dirilis Oktober 1999. Standar wireless network dengan maksimum
data transfer rate 54 Mbps dan bekerja pada frekuensi 5 GHz
 802.11b
Muncul di pasaran awal tahun 2000. Standar wireless network dengan
maksimum datatransfer rate 5.5 Mbps atau 11 Mbps dan bekerja
pada frekuensi 2,4 GHz.

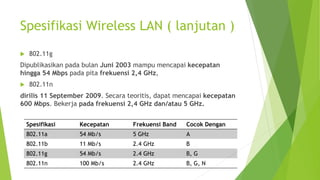

10. Spesifikasi Wireless LAN ( lanjutan )
 802.11g
Dipublikasikan pada bulan Juni 2003 mampu mencapai kecepatan
hingga 54 Mbps pada pita frekuensi 2,4 GHz,
 802.11n
dirilis 11 September 2009. Secara teoritis, dapat mencapai kecepatan
600 Mbps. Bekerja pada frekuensi 2,4 GHz dan/atau 5 GHz.
Spesifikasi Kecepatan Frekuensi Band Cocok Dengan
802.11a 54 Mb/s 5 GHz A
802.11b 11 Mb/s 2.4 GHz B
802.11g 54 Mb/s 2.4 GHz B, G
802.11n 100 Mb/s 2.4 GHz B, G, N

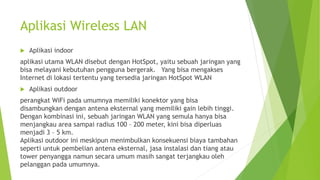

11. Aplikasi Wireless LAN
 Aplikasi indoor
aplikasi utama WLAN disebut dengan HotSpot, yaitu sebuah jaringan yang
bisa melayani kebutuhan pengguna bergerak. Yang bisa mengakses
Internet di lokasi tertentu yang tersedia jaringan HotSpot WLAN
 Aplikasi outdoor
perangkat WiFi pada umumnya memiliki konektor yang bisa
disambungkan dengan antena eksternal yang memiliki gain lebih tinggi.
Dengan kombinasi ini, sebuah jaringan WLAN yang semula hanya bisa
menjangkau area sampai radius 100 – 200 meter, kini bisa diperluas
menjadi 3 – 5 km.
Aplikasi outdoor ini meskipun menimbulkan konsekuensi biaya tambahan
seperti untuk pembelian antena eksternal, jasa instalasi dan tiang atau
tower penyangga namun secara umum masih sangat terjangkau oleh
pelanggan pada umumnya.

12. WiMAX (Worldwide Interoperability
for Microwave Access )
 WiMAX singkatan dari Worldwide Interoperability for Microwave
Access.
 pengertian dari WiMax
Adalah teknologi akses nirkabel pita lebar (broadband wireless access
atau disingkat BWA) yang memiliki kecepatan akses tinggi dengan
jangkauan luas.
 Prinsip kerja wimax
Secara garis besar, sistem kerja wimax sama seperti dengan wifi
dimana menyediakan jaringan internet pada suatu area.
Namun dibandingkan dengan wimax, wimax memiliki jangkuan yang
lebih luas dan dengan kecepatan yang jauh lebih tinggi.

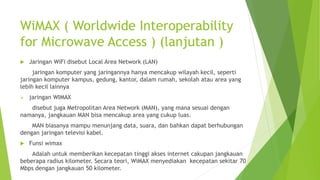

13. WiMAX ( Worldwide Interoperability
for Microwave Access ) (lanjutan )
 Jaringan WiFi disebut Local Area Network (LAN)
jaringan komputer yang jaringannya hanya mencakup wilayah kecil, seperti
jaringan komputer kampus, gedung, kantor, dalam rumah, sekolah atau area yang
lebih kecil lainnya
 jaringan WIMAX
disebut juga Metropolitan Area Network (MAN), yang mana sesuai dengan
namanya, jangkauan MAN bisa mencakup area yang cukup luas.
MAN biasanya mampu menunjang data, suara, dan bahkan dapat berhubungan
dengan jaringan televisi kabel.
 Funsi wimax
Adalah untuk memberikan kecepatan tinggi akses internet cakupan jangkauan
beberapa radius kilometer. Secara teori, WiMAX menyediakan kecepatan sekitar 70
Mbps dengan jangkauan 50 kilometer.

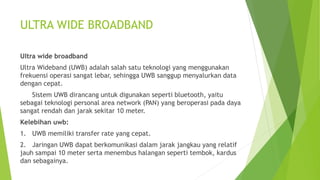

14. ULTRA WIDE BROADBAND
Ultra wide broadband
Ultra Wideband (UWB) adalah salah satu teknologi yang menggunakan
frekuensi operasi sangat lebar, sehingga UWB sanggup menyalurkan data
dengan cepat.
Sistem UWB dirancang untuk digunakan seperti bluetooth, yaitu
sebagai teknologi personal area network (PAN) yang beroperasi pada daya
sangat rendah dan jarak sekitar 10 meter.
Kelebihan uwb:
1. UWB memiliki transfer rate yang cepat.
2. Jaringan UWB dapat berkomunikasi dalam jarak jangkau yang relatif
jauh sampai 10 meter serta menembus halangan seperti tembok, kardus
dan sebagainya.

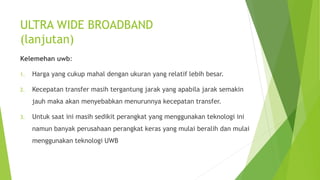

15. ULTRA WIDE BROADBAND
(lanjutan)
Kelemehan uwb:
1. Harga yang cukup mahal dengan ukuran yang relatif lebih besar.
2. Kecepatan transfer masih tergantung jarak yang apabila jarak semakin
jauh maka akan menyebabkan menurunnya kecepatan transfer.
3. Untuk saat ini masih sedikit perangkat yang menggunakan teknologi ini
namun banyak perusahaan perangkat keras yang mulai beralih dan mulai
menggunakan teknologi UWB

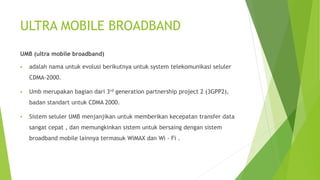

16. ULTRA MOBILE BROADBAND
UMB (ultra mobile broadband)
 adalah nama untuk evolusi berikutnya untuk system telekomunikasi seluler
CDMA-2000.
 Umb merupakan bagian dari 3rd generation partnership project 2 (3GPP2),
badan standart untuk CDMA 2000.
 Sistem seluler UMB menjanjikan untuk memberikan kecepatan transfer data
sangat cepat , dan memungkinkan sistem untuk bersaing dengan sistem
broadband mobile lainnya termasuk WiMAX dan Wi - Fi .

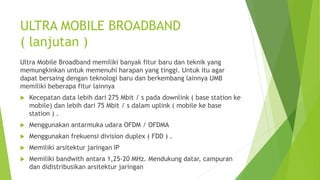

17. ULTRA MOBILE BROADBAND
( lanjutan )
Ultra Mobile Broadband memiliki banyak fitur baru dan teknik yang
memungkinkan untuk memenuhi harapan yang tinggi. Untuk itu agar
dapat bersaing dengan teknologi baru dan berkembang lainnya UMB
memiliki beberapa fitur lainnya
 Kecepatan data lebih dari 275 Mbit / s pada downlink ( base station ke
mobile) dan lebih dari 75 Mbit / s dalam uplink ( mobile ke base
station ) .
 Menggunakan antarmuka udara OFDM / OFDMA
 Menggunakan frekuensi division duplex ( FDD ) .
 Memiliki arsitektur jaringan IP
 Memiliki bandwith antara 1,25-20 MHz. Mendukung datar, campuran
dan didistribusikan arsitektur jaringan

18. 3G (Third Generation)
 Secara sederhana, 3G merupakan jaringan broadband untuk
handphone atau mobile device lainnya yang menawarkan suara,
gambar statis dan bergerak, email, akses internet cepat, dalam satu
perangkat genggam. 3G merupakan kependekan dari Third
Generation, yaitu istilah bersama untuk prosedur, standar, dan
perangkat komunikasi baru yang memberikan peningkatan kecepatan
dan kualitas layanan komunikasi bergerak.
 Perangkat 3G secara umum mempunyai kemampuan transmisi yang
besar, baik dalam kecepatan maupun kapasitas dari pendahulunya.
Pada kenyataannya, pesawat 3G mampu mengirimkan data hingga 384
Kbps dalam keadaan bergerak atau 2 Mbps dalam keadaan tidak
bergerak.

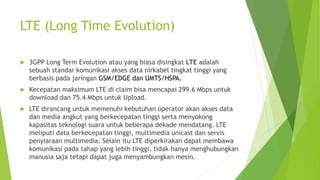

19. LTE (Long Time Evolution)
 3GPP Long Term Evolution atau yang biasa disingkat LTE adalah
sebuah standar komunikasi akses data nirkabel tingkat tinggi yang
berbasis pada jaringan GSM/EDGE dan UMTS/HSPA.
 Kecepatan maksimum LTE di claim bisa mencapai 299.6 Mbps untuk
download dan 75.4 Mbps untuk Upload.
 LTE dirancang untuk memenuhi kebutuhan operator akan akses data
dan media angkut yang berkecepatan tinggi serta menyokong
kapasitas teknologi suara untuk beberapa dekade mendatang. LTE
meliputi data berkecepatan tinggi, multimedia unicast dan servis
penyiaraan multimedia. Selain itu LTE diperkirakan dapat membawa
komunikasi pada tahap yang lebih tinggi, tidak hanya menghubungkan
manusia saja tetapi dapat juga menyambungkan mesin.
