[Japan Tech summit 2017] MAI 006 セッション資料

1. Microsoft Tech Summit 2017本情報の内容（添付文書、リンク先などを含む）は、Microsoft Tech Summit 2017 開催日（2017 年 11 月 8日 - 9 日）時点のものであり、予告なく変更される場合があります。

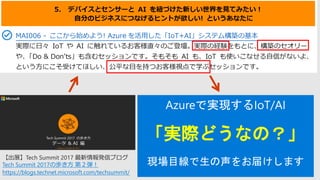

2. 【出展】Tech Summit 2017 最新情報発信ブログ
Tech Summit 2017の歩き方 第２弾！
https://blogs.technet.microsoft.com/techsummit/
「実際どうなの？」

3. ウチもさ、
何かやろうよ
IoT

4. ウチもさ、
何かやろうよ
IoT

5. AIにまつわる最近のエピソード

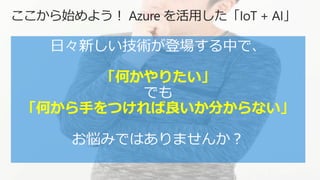

6. 日々新しい技術が登場する中で、
「何かやりたい」
でも
「何から手をつければ良いか分からない」
お悩みではありませんか？

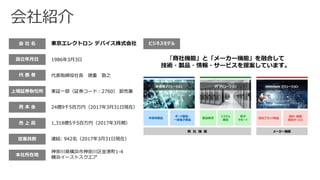

7. 会 社 名 東京エレクトロン デバイス株式会社
設立年月日 1986年3月3日
代 表 者 代表取締役社長 徳重 敦之
上場証券取引所 東証一部（証券コード：2760） 卸売業
資 本 金 24億9千5百万円（2017年3月31日現在）
売 上 高 1,318億5千5百万円（2017年3月期）
従業員数 連結: 942名（2017年3月31日現在）
本社所在地
神奈川県横浜市神奈川区金港町1-4
横浜イーストスクエア
ビジネスモデル
「商社機能」と「メーカー機能」を融合して
技術・製品・情報・サービスを提案しています。
会社紹介

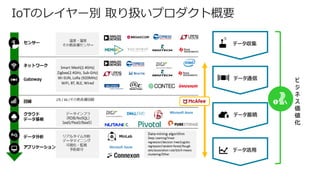

8. IoTのレイヤー別 取り扱いプロダクト概要
データ収集
データ通信
データ蓄積
データ活用
ビ
ジ
ネ
ス
価
値
化

9. わたしたちは、データの収集、蓄積、分析、活用に必要な技術、製品、サービスを
ワンストップで提供しお客様のビジネスをテクノロジーでサポートします。
IoT設計支援
“Design Aid”
プロトタイプ開発サービス
“Min Lab”
IoTクラウドサービス
“Azure IoT”
ノンプログラミング開発
“Connexon”
アイデア・企画検討
PoC・プロトタイプ開
発
サービス運用・ビジネス化

10. Since 1993 Since 2016
Microsoft
Azure
Cloud Solution Provider
Microsoft Japan Partner of the Year Award 2017
Internet of Things [IoT]

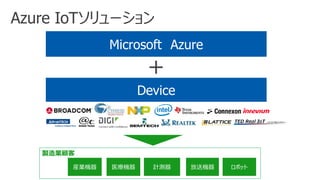

12. Azure IoTソリューション
Microsoft Azure
Device
＋
産業機器 医療機器 計測器 ロボット放送機器
製造業顧客

13. 「Azure + IoT + AI」
Microsoft MVPアワードは、マイクロソフトの製品やテクノロジーに関する
豊富な知識と経験を持ち、その優れた能力を幅広いユーザーと共有している
個人を表彰するものです。
http://mvp.microsoft.com/ja-jp/Overview

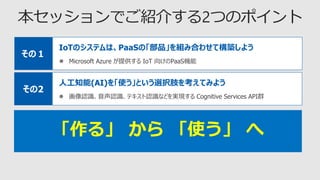

15. IoTのシステムは、PaaSの「部品」を組み合わせて構築しよう
 Microsoft Azure が提供する IoT 向けのPaaS機能
その１
「作る」 から 「使う」 へ
人工知能(AI)を「使う」という選択肢を考えてみよう
 画像認識、音声認識、テキスト認識などを実現する Cognitive Services API群
その2

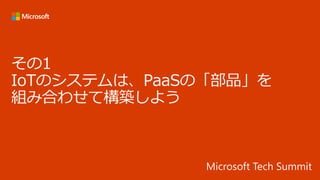

16. その1
IoTのシステムは、PaaSの「部品」を
組み合わせて構築しよう

22. ローカル クラウド (Microsoft Azure)
IoT Hub
• 1千万台以上のデバイスの接続、管理
• 双方向通信の確立
• デバイスからのデータ受信
• デバイスに対するコマンド送信
• デバイスの登録、認証、管理
フィールド
ゲートウェイ
ローレベル
センサー類
インテリジェント
デバイス類
インターネット接続
AMQP/MQTT
HTTPS プロトコル
I/O通信
シリアル、Bluetooth、
USB など
ローカルネットワーク通信
WiFi、Ethernet など
インターネット接続
AMQP/MQTT
HTTPS プロトコル
IoT Hub
接続モジュール
IoT Hub
接続モジュール
IoT Hub
接続モジュール
Azure IoT SDK
Azure IoT Hubに容易に接続するための、
オープンソースライブラリ
・様々なOSに対応
(Windows, Linux, Arduino, mbed など)
・様々な開発言語に対応
(C, C#, Python, Node.js, Java など)

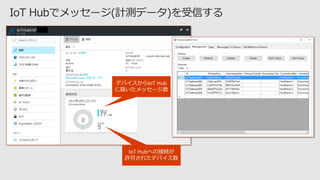

23. IoT Hubへの接続が
許可されたデバイス数
デバイスからIoT Hub
に届いたメッセージ数

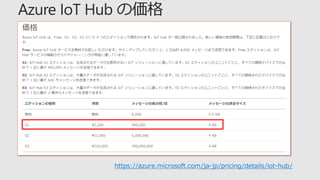

24. https://azure.microsoft.com/ja-jp/pricing/details/iot-hub/

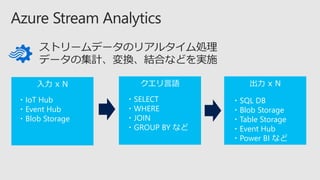

25. ストリームデータのリアルタイム処理
データの集計、変換、結合などを実施
・IoT Hub
・Event Hub
・Blob Storage
・SELECT
・WHERE
・JOIN
・GROUP BY など
・SQL DB
・Blob Storage
・Table Storage
・Event Hub
・Power BI など

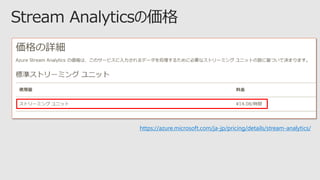

27. https://azure.microsoft.com/ja-jp/pricing/details/stream-analytics/

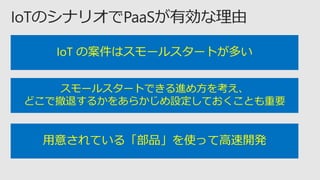

29. IoT の案件はスモールスタートが多い
スモールスタートできる進め方を考え、
どこで撤退するかをあらかじめ設定しておくことも重要
用意されている「部品」を使って高速開発

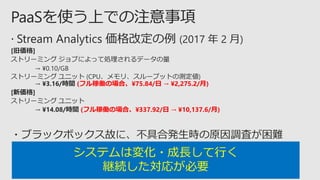

30. (フル稼働の場合、¥75.84/日 → ¥2,275.2/月)
(フル稼働の場合、¥337.92/日 → ¥10,137.6/月)
システムは変化・成長して行く
継続した対応が必要

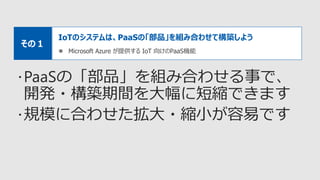

31. IoTのシステムは、PaaSの「部品」を組み合わせて構築しよう
 Microsoft Azure が提供する IoT 向けのPaaS機能
その１

32. その2
人工知能(AI)を「使う」という
選択肢を考えてみよう

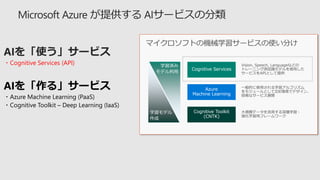

33. ・Cognitive Services (API)
AIを「作る」サービス
・Azure Machine Learning (PaaS)
・Cognitive Toolkit – Deep Learning (IaaS)

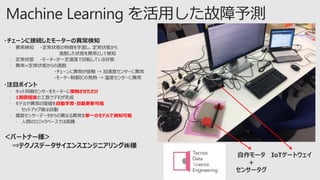

34. 接触させただけ
 1週間程度
自動学習・自動更新可能
単一のモデルで検知可能
自作モータ
＋
センサータグ
IoTゲートウェイ

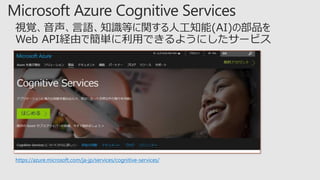

35. https://azure.microsoft.com/ja-jp/services/cognitive-services/
視覚、音声、言語、知識等に関する人工知能(AI)の部品を
Web API経由で簡単に利用できるようにしたサービス

36. Vision
Knowledge
Language
Speech
Search
見る + 認知機能
聞く/話す + 認知機能
言語 + 認知機能
情報 + 認知機能
検索 + 認知機能
Cognitive Services の認知機能
画像/ビデオの認識、顔の識別、感情判別
話し手の識別、文章の聞き取りと理解
文章読解、文意と文脈の理解
Web、学術情報、ビッグデータを集約
Bing Search エンジンによる検索
人間の認知機能をモデル化
(機械学習済みのAIモデル)
→ MLの予測モデルを自作
せずに結果だけ利用

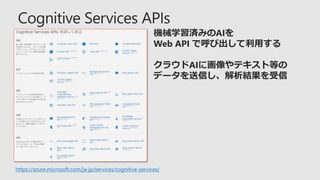

37. https://azure.microsoft.com/ja-jp/services/cognitive-services/
機械学習済みのAIを
Web API で呼び出して利用する
クラウドAIに画像やテキスト等の
データを送信し、解析結果を受信

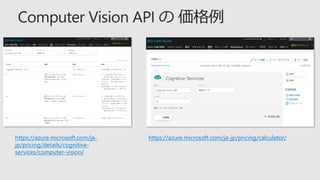

38. https://azure.microsoft.com/ja-
jp/pricing/details/cognitive-
services/computer-vision/
https://azure.microsoft.com/ja-jp/pricing/calculator/

39. 人が目で見て判断している仕事、
ありませんか？

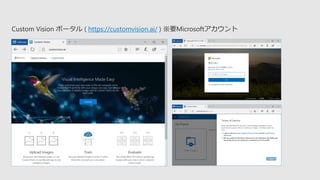

41. Custom Vision ポータル ( https://customvision.ai/ ) ※要Microsoftアカウント

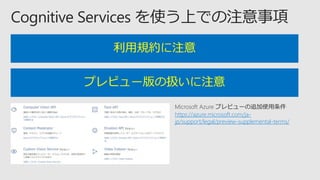

42. 利用規約に注意
プレビュー版の扱いに注意
Microsoft Azure プレビューの追加使用条件
https://azure.microsoft.com/ja-
jp/support/legal/preview-supplemental-terms/

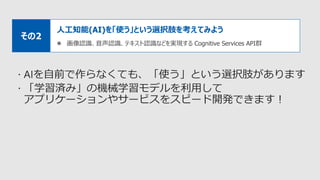

43. 人工知能(AI)を「使う」という選択肢を考えてみよう
 画像認識、音声認識、テキスト認識などを実現する Cognitive Services API群
その2

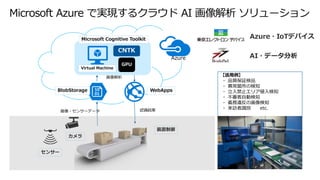

45. GPU
BlobStorage WebApps
Azure
カメラ
センサー
装置制御
【活用例】
・ 品質保証検品
・ 異常箇所の検知
・ 立入禁止エリア侵入検知
・ 不審者自動検知
・ 義務違反の画像検知
・ 来訪者識別 etc.
画像・センサーデータ 認識結果
画像解析
Microsoft Cognitive Toolkit
Virtual Machine
CNTK
AI・データ分析
Azure・IoTデバイス

49. 風力発電機の故障予測

52. センサー～IoTゲートウェイ～Azureまでワンパッケージで提供するTEDオリジナル のAzure IoT PoCキット
Microsoft AzureIoTゲートウェイマルチセンサタグ
温度、湿度、加速度、
ジャイロなど9種類センサ
Bluetooth
有線LAN
無線LAN
3G/LTE
有線・無線LAN、Bluetooth
3G/LTEモバイル通信
Azure構築手順書
Azureご利用料金 2万円込み

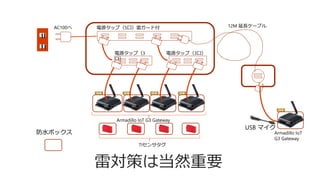

54. 電源タップ（5口）雷ガード付
電源タップ（3
口）
電源タップ（3口）
12M 延長ケーブル
Armadillo IoT G3 Gateway

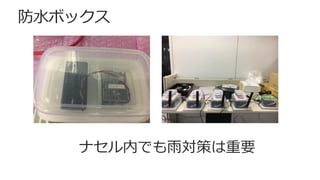

防水ボックス
TIセンサタグ
Armadillo IoT
G3 Gateway
USB マイク
AC100へ
雷対策は当然重要

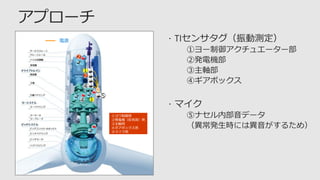

55. 2
１4
3
①ヨウ制御用
②発電機（反負荷）用
③主軸用
④ギアボックス用
⑤マイク用
１
2
3
4
電源
5
=

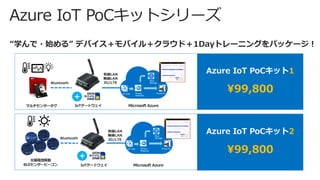

61. Microsoft AzureIoTゲートウェイマルチセンサータグ
Bluetooth
有線LAN
無線LAN
3G/LTE
+
Microsoft AzureIoTゲートウェイ
太陽電池駆動
BLEセンサービーコン
Bluetooth
有線LAN
無線LAN
3G/LTE
+
1
¥99,800
2
¥99,800

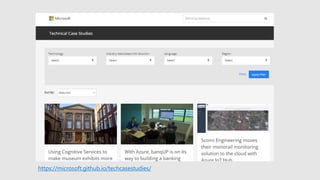

62. https://microsoft.github.io/techcasestudies/

63. IoTのシステムは、PaaSの「部品」を組み合わせて構築しよう
 Microsoft Azure が提供する IoT 向けのPaaS機能
その１
「作る」 から 「使う」 へ 2つのポイント
人工知能(AI)を「使う」という選択肢を考えてみよう
 画像認識、音声認識、テキスト認識などを実現する Cognitive Services API群
その2
