1. TAJUK : MENYEDIAKAN LAPORAN AKTIVITI KERJA PENDAWAIAN SATU FASA
TUJUAN : Kertas penerangan ini akan menerangkan mengenai penyediaan laporan aktiviti.
KEMENTERIAN
PENDIDIKAN
MALAYSIA
BAHAGIAN PENDIDIKAN DAN LATIHAN
TEKNIKAL VOKASIONAL,
KEMENTERIAN PENDIDIKAN MALAYSIA,
ARAS 5&6, BLOK E14, PARCEL E,
PUSAT PENTADBIRAN KERAJAAN
PERSEKUTUAN,
62604 PUTRAJAYA
KERTAS PENERANGAN 10
KOD DAN NAMA
PROGRAM /
PROGRAM’S CODE &
NAME
EE-320-2:2012
SINGLE PHASE ELECTRICAL INSTALLATION & MAINTENANCE
TAHAP / LEVEL L2
NO DAN TAJUK UNIT
KOMPETENSI /
COMPETENCY UNIT NO.
AND TITLE
EE-320-2:2012-C02
SINGLE PHASE WIRING
NO. DAN PERNYATAAN
AKTIVITI KERJA / WORK
ACTIVITIES NO. AND
STATEMENT
1. IDENTIFY SINGLE PHASE WIRING SPECIFICATIONS AND
PROSEDURES
2. IDENTIFY SINGLE PHASE WIRING TOOLS, EQUIPMENT AND
MATERIALS
3. CARRY OUT WIRING ACTIVITIES
4. CARRY OUT SINGLE PHASE EARTHING SYSTEM INSTALLATION
5. CARRY OUT SINGLE PHASE DISTRIBUTION BOARD (DB)
6. CARRY OUT FITTING AND ACCESSORIES INSTALLATION
7. CARRY OUT WIRING SYSTEM VISUAL INSPECTION
8. CARRY OUT DEAD CIRCUIT TEST
9. CARRY OUT LIVE CIRCUIT TEST
10. PREPARE SINGLE PHASE WORK ACTIVITIES REPORT
NO KOD / CODE NO. EE-320-2:2012/C02/P(10/10)
Muka Surat/Page : 1
Drp/ of : 15

2. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 2
Drp / of : 15
PENERANGAN/ INFORMATION :
9.1 UJIAN RCCB/ELCB
Ujian ini dijalankan adalah untuk mengetahui sama ada alat perlindungan yang digunakan
dalam keadaan baik mengikut masa kendaliannya. Ia juga hendaklah mengikut kehendak
peraturan IEE / Suruhanjaya Tenaga.
Alat ini adalah untuk menentukan sesuatu RCCB / ELCB yang dipasang dalam keadaan baik
dan mempunyai kepekaan yang sepatutnya, seperti yang terdapat dalam peraturan dan yang
tertera pada alat tersebut.
Ia juga akan memberitahu kita masa yang diperlukan uantuk RCCB / ELCB terpelantik,
selalunya bacaan yang tertera pada LCD dalam millisecond (ms).
Ujian ini perlu dijalankan dari masa kesemasa bagi memastikan peranti ini bekerja dengan baik.
Peranti ini mesti bekerja dalam jangka masa tidak melebihi 0.2 saat.
Terdapat berbagai sukatan untuk kita menguji RCCB / ELCB untuk alat tersebut itu mengawal
arus bocor kebumi atau arus litar pintas, iatu 5 mA, 10 mA, 30 mA, 100mA, 300 mA dan
500mA. Sekiranya kita meletak 50 % dari sukatan RCCB / ELCB itu ia tidak akan trip, kalau kita
melatakkan sukatan pada 100 % sama dengan sukatan RCCB / ELCB alat ini akan trip
mengikut masa yang ditetapkan dalam peraturan.
Alat pengujian ini mengunakan voltan kendalian iaitu 220 V atau 240 V AC 10% 50/60 Hz .
Alat ini hanya boleh dikendalikan pada masa ada bekalan sahaja.
NEON LAMP
FUNCTION
SWITCH
TEST BUTTON
0 AND 180 SELECTOR
FRONT PANEL
RANGE SWITCH
LCD

3. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 3
Drp / of : 15
CARA-CARA PENGUJIAN
Persediaan
Buatkan sambungan pengalir ujian kepada palam dengan mengikut :
Brown / coklat - Pengalir fasa ( L )
Blue / Biru - Pengalir Neutral (N)
Green / Hijau - Bumi (E)
Masukkan plug top alat ini seperti diatas kedalam soket alir keluar yang mana RCCBnya
hendak diuji. Atau boleh juga disambung terus kepada RCCB dengan menggunakan wayar
yang sesuai.
ON kan bekalan dan pastikan pemutus litar yang hendak diuji juga dalam keadaan ON.
Laraskan kadaran pemutus litar (range switch) berapa rated trip mA yang hendak kita uji. Serta
kita laraskan pada suis operasi pada samaada Trip (rated mA ), Fast trip ( 250mA) dan No Trip
(1/2 Rated mA )
PENGUJIAN PENDAWAIAN SOKET ALIR KELUAR
TRIP TIME ms
LCD
P - N
P - E
TEST
* PENDAWAIAN BETUL
TRIP TIME ms
LCD
P - N
P - E
TEST
 FASA TIADA
 NEUTRAL DAN BUMI TIADA
 BEKALAN TIADA
TRIP TIME ms
LCD
P - N
P - E
TEST
 BUMI TIADA
 FASA DAN NEUTRAL
DISAMBUNG SALAH
 FASA, NEUTRAL DAN BUMI
DISAMBUNG SALAH

4. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 4
Drp / of : 15
Cara membuat pengujian
Laraskan suis kepada NO TRIP , tekan punat tekan pada alat uji ini pemutus litar tidak akan trip
beserta lampu pandu P-N dan P-E tidak akan menyala . Lepaskan punat tekan serta ambil
bacaan masa pada LCD alat ini . Bacaan akan ditunjuk selama 10 saat sahaja . Sebelum itu
tukarkan tempat pemilihan 0 / 180  dan ulang langkah ini sebanyak 2 kali.
Laraskan suis kepada Trip atau Fast Trip , tekan punat tekan pada alat uji ini pemutus litar akan
trip beserta lampu pandu akan terpadam . Sebelum itu pastikan suis kadaran telah dilaraskan .
Lepaskan punat tekan serta ambil bacaan masa pada LCD alat uji ini . Bacaan akan ditunjukkan
selama 10 saat sahaja . Tukarkan tempat pemilihan 0 / 180  dan ulang sebanyak 2 kali.
9.2 UJIAN VOLTAN BEKALAN
Pengenalan kepada Ujian Litar Hidup Tiga Fasa
Setiap pepasangan elektrik mestilah diperiksa dan diuji bagi memastikan pepasangan
itu dapat berfungsi dengan baik dan betul juga selamat untuk digunakan. Penggunaan
bahan-bahan atau kelengkapan dalam pepasangan tersebut hendaklkah merujuk
kepada Akta dan peraturan-peraturan elektrik 1994, garis panduan Suhanjaya Tenaga,
garis panduan Jabatan Kerja Raya, garis panduan Standard Malaysia (MS) dan garis
panduan IEC,
Pada dasarnya pengujian litar hidup pemasangan elektrik dijalankan pada pemasangan
baru, pemasangan penambahan atau pengubahsuaian dan pemasangan sedia-ada.
Selain itu ia juga dilakukan di atas permintaan pengguna atau arahan. Ini biasanya
apabila berlaku kerosakan terhadap pemasangan dan juga ujian untuk proses
kemasukan borang kepada TNB.
Ujian kekutuban dengan litar hidup.
Ujian ini dilakukan ketika litar mempunyai bekalan elektrik. Ujian ini dijalankan dengan
menggunakan jangka voltan atau lampu penguji.
Ketika melakukan ujian, semua beban elektrik hendaklah ditanggalkan dari punca
sambungannya bagi mengelakkan kekeliruan ketika menguji dan penutup suis / soket-alir-
keluar dibuka, manakala semua suis (termasuk suis utama) berada dalam keadaan buka (OFF).
Akhirnya punca alat penguji disambungkan ke punca keluaran nuteral suis utama dengan
punca kelengkapan yang hendak diuji. Sekiranya kekutupan pemasangan betul, lampu penguji
menyala atau jangka voltan akan menunjukkan bacaan kepada nilai bekalan voltannya.

5. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 5
Drp / of : 15
Rajah 1: Menguji ujian kekutuban
Menguji sambungan pemegang lampu jenis edison skru.
Sesentuh tepi pemegang lampu ini mestilah disambungkan pada pengalir nuteral
Rajah : 2 Menguji sambungan pemegang lampu jenis edison skru

6. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 6
Drp / of : 15

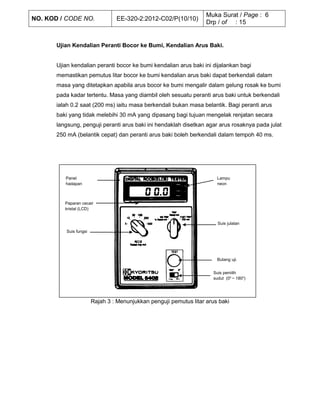

Ujian Kendalian Peranti Bocor ke Bumi, Kendalian Arus Baki.
Ujian kendalian peranti bocor ke bumi kendalian arus baki ini dijalankan bagi
memastikan pemutus litar bocor ke bumi kendalian arus baki dapat berkendali dalam
masa yang ditetapkan apabila arus bocor ke bumi mengalir dalam gelung rosak ke bumi
pada kadar tertentu. Masa yang diambil oleh sesuatu peranti arus baki untuk berkendali
ialah 0.2 saat (200 ms) iaitu masa berkendali bukan masa belantik. Bagi peranti arus
baki yang tidak melebihi 30 mA yang dipasang bagi tujuan mengelak renjatan secara
langsung, penguji peranti arus baki ini hendaklah disetkan agar arus rosaknya pada julat
250 mA (belantik cepat) dan peranti arus baki boleh berkendali dalam tempoh 40 ms.
Rajah 3 : Menunjukkan penguji pemutus litar arus baki
Panel
hadapan
Paparan cecair
kristal (LCD)
Suis julatan
Lampu
neon
penunjuk
Suis fungsi
Butang uji.
Suis pemilih
sudut (0o
~ 180o
)

7. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 7
Drp / of : 15
Terdapat tiga langkah membuat pengujian ini, seperti tersebut :
Pengujian peranti pelindung arus tidak terpelantik.
Pengujian peranti pelindung arus terpelantik.
Pengujian pemutus litar arus baki terpelantik pantas.
Rajah 4 Menunjukkan pengujian peranti perlindung arus terpelantik pantas
P-N
TEST
P-E
ms
0 0 .0
Pendawaian betul
P-N
TEST
P-E
ms
0 0 .0
Tiada sambungan Bumi
Fasa dan Neutral salah sambungan
Fasa dan Bumi dan Neutral salah sambungan
P-N
TEST
P-E
ms
Tiada sambungan Neutral
Fasa dan Bumi salah sambungan
Fasa dan Bumi dan Neutral salah sambungan
P-N
TEST
P-E
ms
Fasa tidak bersambung
Tiada sambungan Neutral dan Bumi.
Tiada sambungan bekalan.
Lampu tidak menyala (OFF) Lampu menyala (ON)

8. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 8
Drp / of : 15
Pengujian peranti Pelindung Arus Tidak Terbelantik.
Ujian yang dilakukan semasa alat penguji sedang berkendali, pemutus litar arus baki tidak
terbalantik.
Langkah-langkah pengujian.
Setkan suis fungsi pada kedudukan “NO TRIP/½ rated mA” dan setkan kadaran arus belantik
mengikut arus belantik pemutus litar arus baki.
Tekan butang uji berterusan. Separuh (50%) kadaran dari arus belantik pemutus litar arus baki
akan mengalir melalui pemutus litar tersebut dalam masa 200 ms. Pemutus litar bocor arus baki
tidak akan terbelantik dan lampu penunjuk P-P dan P-E akan terus menyala. Kepekaan arus
tidak belantik pada pemutus litar yang diuji adalah berkeadaan baik
Jika pemutus litar bocor ke bumi terbelantik disebabkan sebarang kerosakan, lampu penunjuk
P-N, P-E dan lampu penguji akan terpadam. Masa yang diambil oleh alat alat penguji untuk
berkendali akan ditunjukkan lebih kurang 10 saat selepas butang uji dilepaskan
Tukarkan suis pemilih sudut pada kedudukan 0º/180º dan ulang langkah no.2 (sambungkan
semula pemutus litar arus baki sebelum menekan butang uji).
Pengujian Peranti Pelindung Arus Terbelantik.
Ujian yang dilakukan semasa alat penguji sedang berkendali, peranti pelindung arus baki akan
terbelantik.
Langkah-langkah pengujian
Setkan suis fungsi pada kedudukan “TRIP” dan setkan kadaran arus mA mengikut arus belantik
peranti arus baki. Contohnya 100mA jika arus belantik peranti pelindung arus baki ialah 100mA.
Tekan butang uji berterusan. Kadaran arus belantik (100%) akan melalui peranti pelindung
arus baki dan akan mengambil masa maksima 200 ms bagi ianya berkendali. Setelah alat
penguji berkendali, peranti pelindung arus baki akan terbelantik dan lampu penunjuk akan
terpadam.
Masa yang diambil oleh alat penguji untuk berkendali akan ditunjukkan lebih kurang 10 saat
selepas butang uji dilepaskan.

9. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 9
Drp / of : 15

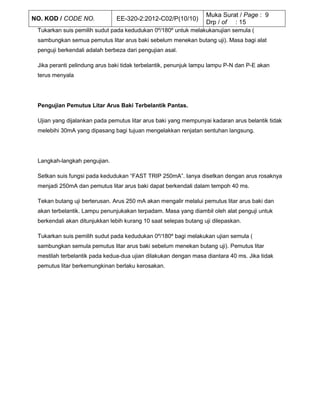

Tukarkan suis pemilih sudut pada kedudukan 0º/180º untuk melakukanujian semula (
sambungkan semua pemutus litar arus baki sebelum menekan butang uji). Masa bagi alat
penguji berkendali adalah berbeza dari pengujian asal.
Jika peranti pelindung arus baki tidak terbelantik, penunjuk lampu lampu P-N dan P-E akan
terus menyala
Pengujian Pemutus Litar Arus Baki Terbelantik Pantas.
Ujian yang dijalankan pada pemutus litar arus baki yang mempunyai kadaran arus belantik tidak
melebihi 30mA yang dipasang bagi tujuan mengelakkan renjatan sentuhan langsung.
Langkah-langkah pengujian.
Setkan suis fungsi pada kedudukan “FAST TRIP 250mA”. Ianya disetkan dengan arus rosaknya
menjadi 250mA dan pemutus litar arus baki dapat berkendali dalam tempoh 40 ms.
Tekan butang uji berterusan. Arus 250 mA akan mengalir melalui pemutus litar arus baki dan
akan terbelantik. Lampu penunjukakan terpadam. Masa yang diambil oleh alat penguji untuk
berkendali akan ditunjukkan lebih kurang 10 saat selepas butang uji dilepaskan.
Tukarkan suis pemilih sudut pada kedudukan 0º/180º bagi melakukan ujian semula (
sambungkan semula pemutus litar arus baki sebelum menekan butang uji). Pemutus litar
mestilah terbelantik pada kedua-dua ujian dilakukan dengan masa diantara 40 ms. Jika tidak
pemutus litar berkemungkinan berlaku kerosakan.

10. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 10
Drp / of : 15
Rajah 5 : Menunjukkan ujian pemutus litar bocor ke bumi kendalian arus baki

11. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 11
Drp / of : 15

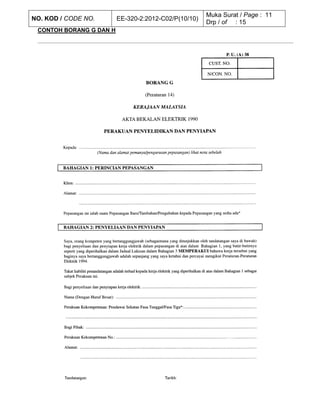

CONTOH BORANG G DAN H

12. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 12
Drp / of : 15

13. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 13
Drp / of : 15

14. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 14
Drp / of : 15

15. NO. KOD / CODE NO. EE-320-2:2012-C02/P(10/10)
Muka Surat / Page : 15
Drp / of : 15
SOALAN / QUESTIONS :
Terangkan definisi tender
____________________________________________________________________________
________________________________________________________________
Bagaimanakah tender dihasilkan
____________________________________________________________________________
________________________________________________________________
RUJUKAN / REFERNCES :
Penerap Bata Dan Pekerja Batu , Lembaga Latihan Perindustrian Dan Persijilan Ketukangan
Kebangsaan , m / s ; 18 – 29 ,Firmasa Sdn.Bhd , Kuala Lumpur .
Md Nasir bin Abd Manan (2010). “Pendawaian Elektrik Di Bangunan Kediaman, Panduan
Berpandukan MS IEC 60364”, IBS Buku Sdn Bhd, Petaling Jaya, ISBN 978-967-950-307-
4,Muka surat. 161 hingga 183
Abd. Samad Hanif, Dewan Bahasa & Pustaka, Kuala Lumpur: Pemasangan dan
Penyenggaraan Elektrik, Edisi Kedua.
