さくらのIoTPlatform ＠CEATEC発表資料（スライドシェア）

2016/10/6 (C) Copyright 1996-2016 SAKURA Internet Inc 1
〜さくらインターネットが取り組むIoT〜
（β版提供について）
さくらインターネット株式会社
「さくらのIoT Platform β」

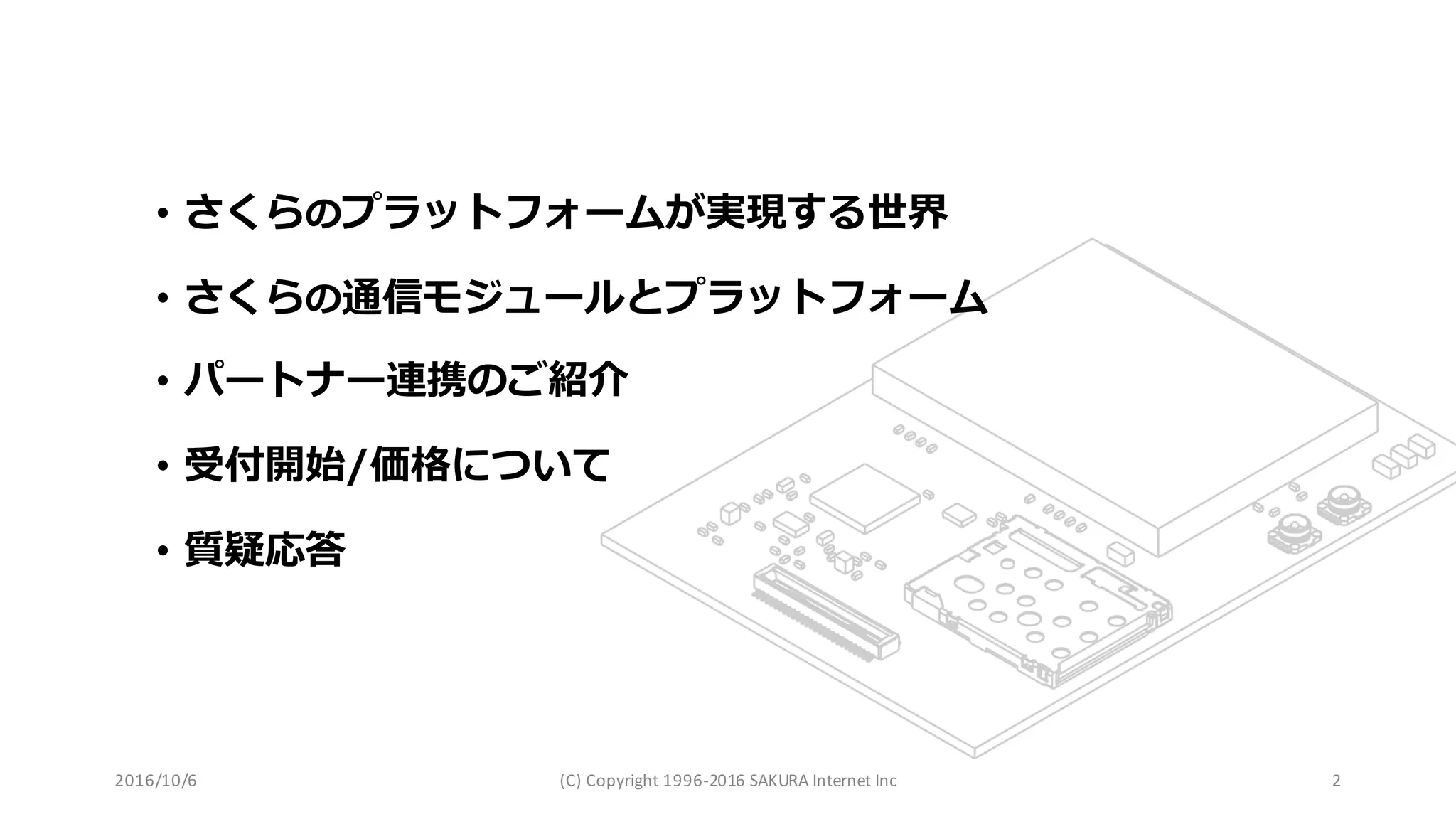

• さくらのプラットフォームが実現する世界
• さくらの通信モジュールとプラットフォーム
• パートナー連携のご紹介
• 受付開始/価格について
• 質疑応答

「モノ・コト」のインターネット
これまで気付けなかった「モノ・コト」の相関性や関係性を
⾒いだし世界でシェアできるプラットフォームを⽬指す
「モノがつぶやけばいいのに…」という会話がきっかけ

すべてを⾃社でやるのは
現実的でしょうか？
ネットワークとデータをやり取りしたいだけなのに、
やらなければならないことが多すぎる
通信ネットワーク D B ミドル A P I

既存の事業領域/スキルセットの⼤幅な変更なく
モノ/サービスづくり、連携に注⼒可能
さくらのIoT Platformが
実現したいこと
通信⇔データ連携
隠蔽

さくらインターネット
世の中の
IoT プラットフォーム
企画・アイディア
モノ（製造）
センサー
データの送信⼿段
安全な通信経路
プラットフォーム
（基本機能）
管理UI
連携API
「データを迎えに⾏く」という発想
モノに組み込めば、電源を⼊れるだけで利⽤可能
接続知識や現地の有線/無線LAN環境も不要

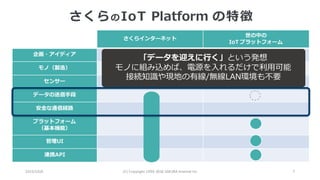

さくらのIoT Platform の特徴

世の中の
IoT プラットフォーム
企画・アイディア
モノ（製造）
センサー
データの送信⼿段
安全な通信経路
（基本機能）
管理UI
連携API
「データを迎えに⾏く」という発想
モノに組み込めば、電源を⼊れるだけで利⽤可能
接続知識や現地の有線/無線LAN環境も不要

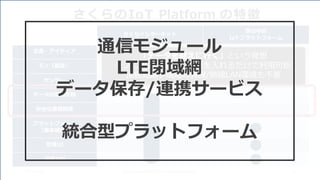

さくらのIoT Platform の特徴
通信モジュール
LTE閉域網
データ保存/連携サービス
統合型プラットフォーム

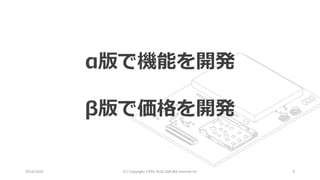

α版で機能を開発
β版で価格を開発

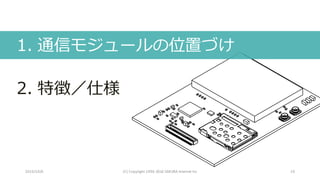

1. 通信モジュールの位置づけ
2. 特徴／仕様

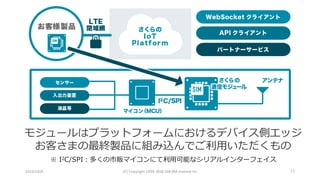

モジュールはプラットフォームにおけるデバイス側エッジ
お客さまの最終製品に組み込んでご利⽤いただくもの
※ I2C/SPI：多くの市販マイコンにて利⽤可能なシリアルインターフェイス

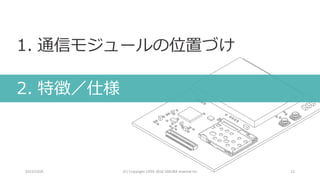

1. 通信モジュールの位置づけ
2. 特徴／仕様

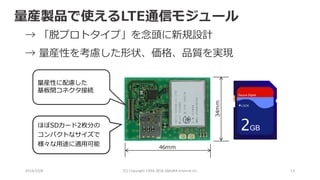

→ 「脱プロトタイプ」を念頭に新規設計
→ 量産性を考慮した形状、価格、品質を実現
34mm
46mm
量産性に配慮した
基板間コネクタ接続
ほぼSDカード2枚分の
コンパクトなサイズで
様々な⽤途に適⽤可能
量産製品で使えるLTE通信モジュール

→ M2M/IoT向けに新規開発された
カテゴリ１対応LTEモデムを搭載 ※１
→ 消費電流を⼤幅低減 ※２
電池で数ヶ⽉間の運⽤が実現
→ 商⽤版では年単位の運⽤も可能に
※１ソフトバンク／アルティア／太陽誘電が共同開発したもの
http://www.softbank.jp/corp/group/sbm/news/press/2016/20160720_02/
※２ RRC_IDLE時の消費電流 2 [mA] 以下
⻑期運⽤を考慮した低消費電⼒

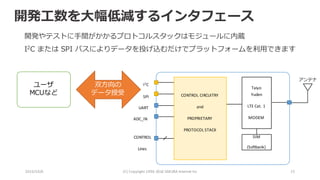

開発やテストに⼿間がかかるプロトコルスタックはモジュールに内蔵
I2C または SPI バスによりデータを投げ込むだけでプラットフォームを利⽤できます
Taiyo
Yuden
LTE Cat. 1
MODEM
CONTROL CIRCUITRY
and
PROPRIETARY
PROTOCOL STACK
SIM
(Softbank)
I2C
SPI
UART
ADC_IN
CONTROL
Lines
アンテナ
双⽅向の
データ授受
ユーザ
MCUなど

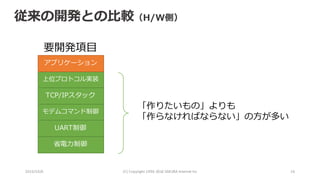

開発⼯数を⼤幅低減するインタフェース

モデムコマンド制御
省電⼒制御
TCP/IPスタック
上位プロトコル実装
アプリケーション
UART制御
「作りたいもの」よりも
「作らなければならない」の⽅が多い
要開発項⽬
従来の開発との⽐較（H/W側）

さくらの
2016/10/6
(C) Copyright 1996-2016 SAKURA Internet Inc 17

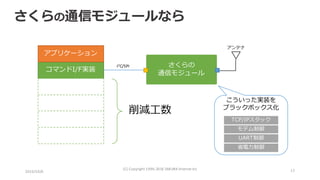

I2C/SPI
アンテナ
モデム制御
省電⼒制御
TCP/IPスタック
コマンドI/F実装
UART制御
こういった実装を
ブラックボックス化
削減⼯数
さくらの通信モジュールなら

共通⼨法、共通インタフェースのため、
複数の無線⽅式に対応した製品の開発が容易に
LTE 920MHz
(LoRa)
2.4GHz

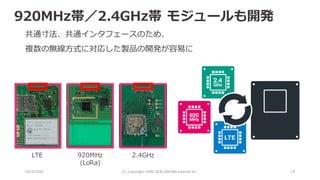

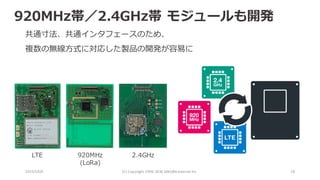

920MHz帯／2.4GHz帯モジュールも開発

LTE 920MHz
(LoRa)
2.4GHz
共通⼨法、共通インタフェースのため、
複数の無線⽅式に対応した製品の開発が容易に
920MHz帯／2.4GHz帯モジュールも開発

2016/10/6

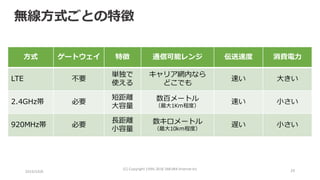

⽅式ゲートウェイ特徴通信可能レンジ伝送速度消費電⼒
LTE 不要
単独で
使える
キャリア網内なら
どこでも
速い⼤きい
2.4GHz帯必要
短距離
⼤容量
数百メートル
（最⼤1Km程度）
速い⼩さい
920MHz帯必要
⻑距離
⼩容量
数キロメートル
（最⼤10km程度）
遅い⼩さい
無線⽅式ごとの特徴

さくらの
（LTE網）
2016/10/6

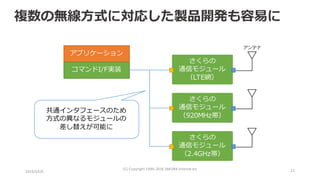

アンテナ
コマンドI/F実装
さくらの
（920MHz帯）
さくらの
（2.4GHz帯）
共通インタフェースのため
⽅式の異なるモジュールの
差し替えが可能に
複数の無線⽅式に対応した製品開発も容易に

2016/10/6
量産に使えるハードウェア
複数の無線規格のモジュール選択可能
開発⼯数の簡略化

「さくらのIoT Platform」

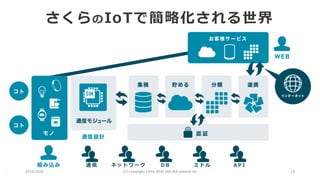

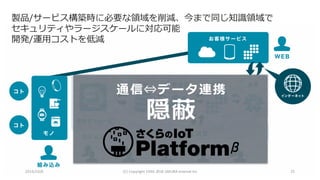

さくらのIoTで簡略化される世界
通信ネットワーク D B ミドル A P I

製品/サービス構築時に必要な領域を削減、今まで同じ知識領域で
セキュリティやラージスケールに対応可能
開発/運⽤コストを低減
通信⇔データ連携
隠蔽

「さくらのIoT Platformの機能」

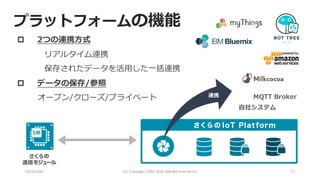

プラットフォームの機能

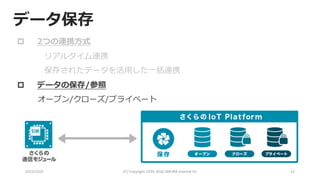

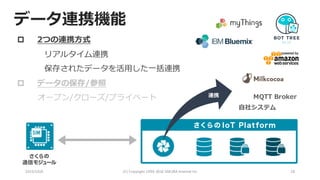

p 2つの連携⽅式

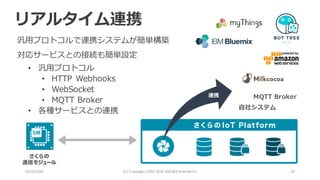

リアルタイム連携
保存されたデータを活⽤した⼀括連携
p データの保存/参照
オープン/クローズ/プライベート MQTT Broker連携
⾃社システム

データ連携機能
オープン/クローズ/プライベート MQTT Broker連携
⾃社システム

MQTT Broker
汎⽤プロトコルで連携システムが簡単構築
対応サービスとの接続も簡単設定
連携
• 汎⽤プロトコル
• HTTP Webhooks
• WebSocket
• MQTT Broker
• 各種サービスとの連携⾃社システム

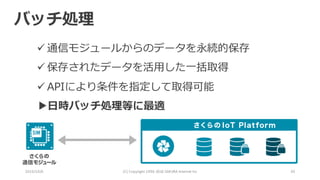

バッチ処理
ü 通信モジュールからのデータを永続的保存
ü 保存されたデータを活⽤した⼀括取得
ü APIにより条件を指定して取得可能
▶⽇時バッチ処理等に最適

オープン/クローズ/プライベート

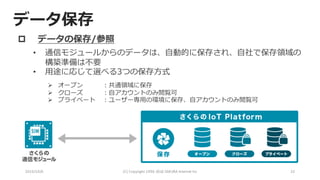

データ保存

Ø オープン：共通領域に保存
Ø クローズ：⾃アカウントのみ閲覧可
Ø プライベート：ユーザー専⽤の環境に保存、⾃アカウントのみ閲覧可
データ保存
• 通信モジュールからのデータは、⾃動的に保存され、⾃社で保存領域の
構築準備は不要
• ⽤途に応じて選べる3つの保存⽅式

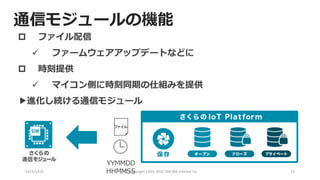

p ファイル配信
ü ファームウェアアップデートなどに
p 時刻提供
ü マイコン側に時刻同期の仕組みを提供
▶進化し続ける通信モジュール
さくらの通信モジュール⾃体のファームウェアもアップデート！
通信モジュールの機能
YYMMDD
HHMMSS
任意のファイル
ファイル

⾼いセキュリティ

LTE閉域網
データ保存/連携サービス
統合型プラットフォーム
パーツを提供しているのではありません
⼀体となって
提供され不可分

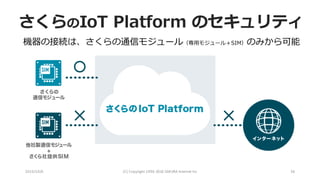

機器の接続は、さくらの通信モジュール（専⽤モジュール＋SIM）のみから可能
さくらのIoT Platform のセキュリティ

パートナーと協⼒して創る

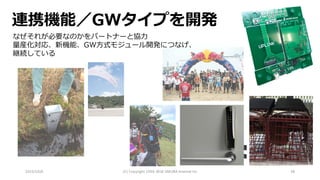

連携機能／GWタイプを開発
なぜそれが必要なのかをパートナーと協⼒
量産化対応、新機能、GW⽅式モジュール開発につなげ、
継続している

primesap
IoTメディカルヘルスケアソリューション

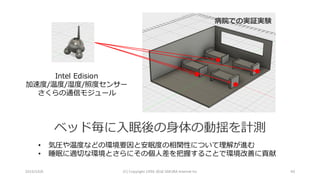

ベッド毎に⼊眠後の⾝体の動揺を計測
• 気圧や温度などの環境要因と安眠度の相関性について理解が進む
• 睡眠に適切な環境とさらにその個⼈差を把握することで環境改善に貢献
Intel Edision
加速度/温度/湿度/照度センサー
さくらの通信モジュール
病院での実証実験

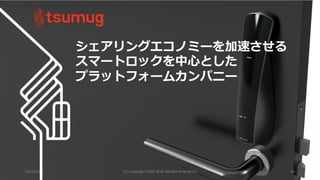

シェアリングエコノミーを加速させる
スマートロックを中⼼とした
プラットフォームカンパニー

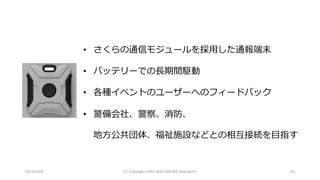

通報サービス（仮称）

• さくらの通信モジュールを採⽤した通報端末
• バッテリーでの⻑期間駆動
• 各種イベントのユーザーへのフィードバック
• 警備会社、警察、消防、
地⽅公共団体、福祉施設などとの相互接続を⽬指す

• 既存のインターネット回線に影響せずに設置・撤去可能
• 既存のLANのセキュリティに抵触せずに設置できる点が⾮常に優位
primesap
• デバイスへの組み込みが容易なため、プロダクト開発に専念できる
• インフラの専⾨知識がなくてもWebサービスと繋げられる利便性
• デバイスの量産も検討可能で低コスト
通報サービス
• 閉域網を使ったセキュリティの⾼さと安⼼感
• シンプルな機器設計が可能

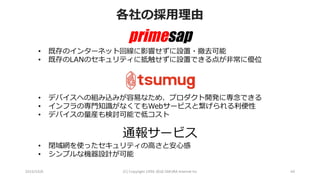

各社の採⽤理由

今後のPoCの予定
ハウステンボスとのPoC
パーク内ゴミ箱に、集積量を測定できるセンサーを取り付け、⾃
動的に回収する仕組みを構築する実証実験を⾏うため、計測機器の
通信およびデータ連携システムにさくらのIoTプラットフォームを
採⽤
※LTE通信モジュールの他、さくらインターネットで開発中の920MHz（LoRa）およ
び2.4GHzのゲートウェイ型モジュールも活⽤し、より良い利⽤⽅法についても検証
を進める
※ハウステンボスのIoTへの取り組み
ハウステンボス社では、IoTやAI、ロボティクスを
活⽤しユニークな顧客体験の創造を⽬指しており、さ
くらインターネットの通信モジュールを活⽤した実証
実験もその⼀環
■ イメージ
パーク内に設置されたゴミ箱に計測機器を取り付け、さくらのIoTプラットフォームに送付、コグニ
ティブコンピューティングシステムに送付し、解析する。将来的にはAIによって常に最適な回収経路を
⾃動回収⾞に指⽰し、収集が⾃動的に実施される仕組みを⽬指す。
⻘
⻩
⾚
データ
連携
回収指⽰
データ
通信
提供範囲

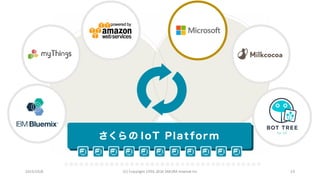

さくらの共創パートナー

新たな共創パートナー

⽇本マイクロソフト株式会社
クラウド＆エンタープラウズビジネス本部
エグゼクティブプロダクトマネージャー
⼤⾕健

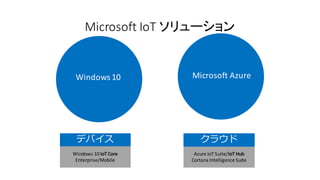

Microsoft IoT ソリューション
Windows 10 Microsoft Azure
Windows 10 IoT Core
Enterprise/Mobile
デバイス
Azure IoT Suite/IoT Hub
Cortana Intelligence Suite
クラウド

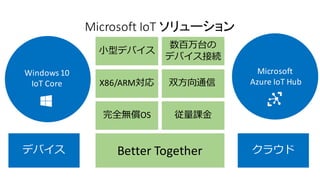

Microsoft IoT ソリューション
従量課⾦完全無償OS
Better Together
⼩型デバイス
数百万台の
デバイス接続
双⽅向通信X86/ARM対応
デバイスクラウド
Microsoft
Azure IoT Hub
Windows 10
IoT Core

新たなIoTパートナーシップ
Best Togetherデバイスクラウド
Microsoft AzureWindows 10
さくらの
IoT Platform

受付時期／価格

本⽇
受付開始
■10⽉末頃発送予定【単体⽅式】
LTE通信モジュール・オプションパーツ
※GW⽅式は、正式サービス開始時に受付開始予定

h t t p s : / / io t . s ak u ra. ad . j p /

御提供価格

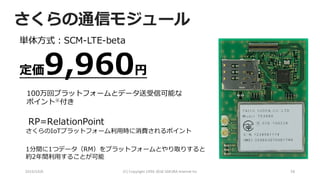

単体⽅式：SCM-LTE-beta
定価9,960円
100万回プラットフォームとデータ送受信可能な
ポイント※付き
RP=RelationPoint
さくらのIoTプラットフォーム利⽤時に消費されるポイント
1分間に1つデータ（RM）をプラットフォームとやり取りすると
約2年間利⽤することが可能
さくらの通信モジュール

定価8,000円
ブレイクアウトボード（検証ボード）
SCO-BB-01
定価5,000円
Aruduinoシールドボード
SCO-ARD-01
さくらの通信モジュールオプション

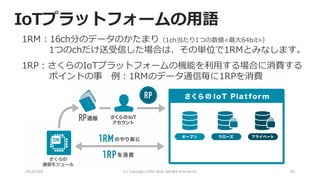

1RM：16ch分のデータのかたまり（1ch当たり1つの数値<最⼤64bit>）
1つのchだけ送受信した場合は、その単位で1RMとみなします。
1RP：さくらのIoTプラットフォームの機能を利⽤する場合に消費する
ポイントの事例：1RMのデータ通信毎に1RPを消費
IoTプラットフォームの⽤語
さくらの

100円/通信モジュール
4万RP付
⽉額最低利⽤料 ▶ ▶ ▶ 集める貯める連携する
連携API

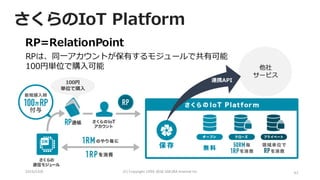

さくらのIoT Platform

RP=RelationPoint
RPは、同⼀アカウントが保有するモジュールで共有可能
100円単位で購⼊可能他社
サービス
100円
単位で購⼊
さくらのIoT Platform
連携API

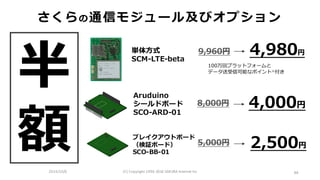

β提供記念
キャンペーン

2016/10/6 (C) Copyright 1996-2016 SAKURA Internet Inc
4,980円単体⽅式
SCM-LTE-beta
2,500円
4,000円
Aruduino
シールドボード
SCO-ARD-01
9,960円
5,000円
8,000円
さくらの通信モジュール及びオプション
半
額
100万回プラットフォームと
データ送受信可能なポイント※付き
88
ブレイクアウトボード
（検証ボード）
SCO-BB-01

β期間中プラットフォーム利⽤料無料
RP消費なし
さくらのIoT Platform β期間

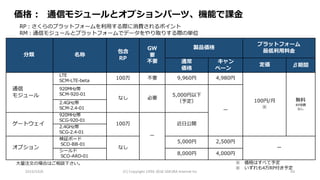

分類名称
包含
RP
GW
要
不要
製品価格
最低利⽤料⾦
通常
価格
キャン
ペーン
定価 β期間
通信
モジュール
LTE
SCM-LTE-beta
100万不要 9,960円 4,980円
100円/⽉
※
無料
RP消費
なし
920MHz帯
SCM-920-01
なし必要
5,000円以下
（予定）
ー
2.4GHz帯
SCM-2.4-01
ゲートウェイ
920MHz帯
SCG-920-01
100万
ー
近⽇公開
2.4GHz帯
SCG-2.4-01
オプション
検証ボード
SCO-BB-01
なし
5,000円 2,500円
ー
シールド
SCO-ARD-01
8,000円 4,000円
価格 : 通信モジュールとオプションパーツ、機能で課⾦
RP：さくらのプラットフォームを利⽤する際に消費されるポイント
RM：通信モジュールとプラットフォームでデータをやり取りする際の単位
※ 価格はすべて予定
※ いずれも4万RP付き予定
⼤量注⽂の場合はご相談下さい。

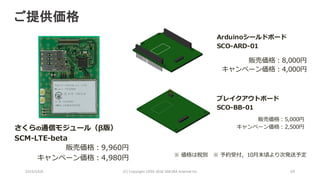

そこに、さくら

参考資料

販売価格：9,960円
キャンペーン価格：4,980円
Arduinoシールドボード
SCO-ARD-01
ブレイクアウトボード
SCO-BB-01
※ 価格は税別 ※ 予約受付，10⽉末頃より次発送予定
キャンペーン価格：4,000円
キャンペーン価格：2,500円さくらの通信モジュール（β版）
SCM-LTE-beta
ご提供価格

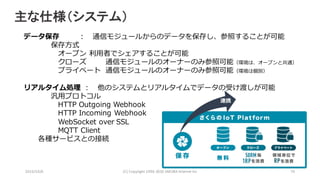

データ保存：通信モジュールからのデータを保存し、参照することが可能
保存⽅式
オープン利⽤者でシェアすることが可能
クローズ通信モジュールのオーナーのみ参照可能（環境は、オープンと共通）
プライベート通信モジュールのオーナーのみ参照可能（環境は個別）
リアルタイム処理：他のシステムとリアルタイムでデータの受け渡しが可能
汎⽤プロトコル
HTTP Outgoing Webhook
HTTP Incoming Webhook
WebSocket over SSL
MQTT Client
各種サービスとの接続
連携
主な仕様（システム）

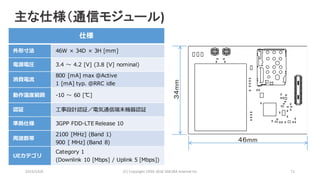

３４mm
４６mm
仕様
外形⼨法 46W × 34D × 3H [mm]
電源電圧 3.4 〜 4.2 [V] (3.8 [V] nominal)
消費電流
800 [mA] max @Active
1 [mA] typ. @RRC idle
動作温度範囲 -10 〜 60 [℃]
認証⼯事設計認証／電気通信端末機器認証
準拠仕様 3GPP FDD-LTE Release 10
周波数帯
2100 [MHz] (Band 1)
900 [ MHz] (Band 8)
UEカテゴリ
Category 1
(Downlink 10 [Mbps] / Uplink 5 [Mbps])
主な仕様（通信モジュール)

• 単体⽅式通信モジュールとプラットフォーム間で1RM※のデータをやり取りする
• 50RMを1ヶ⽉クローズ状態で保存する
参考：1RPでできること (予定)

そこに、さくら
