電池レス&配線レスでIoTが超絶簡単になった件
2017/11/21に開催された エンタープライズIoTLT #10 @Innovation Space DEJIMA での発表資料です。 https://atnd.org/events/91960
電池レス&配線レスでIoTが超絶簡単になった件
- 1. 電池レス&配線レス でIoTが 超絶 簡単になった件 吉野祥之 NTTコミュニケーションズ株式会社
- 2. ⾃⼰紹介 • NTTコミュニケーションズ株式会社所属 • 経営企画部IoT推進室 • いわゆる経営企画ではなく、サービス組織 • 主にIoTデバイス（GW/センサ）側のエンジ ニアリングを担当 吉野 祥之（よしの あきゆき）
- 3.

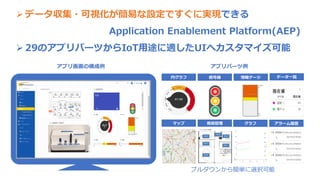

- 4. Ø データ収集・可視化が簡易な設定ですぐに実現できる Application EnablementPlatform(AEP) Ø 29のアプリパーツからIoT⽤途に適したUIへカスタマイズ可能 円グラフ 信号機 情報ゲージ グラフマップ データ⼀覧 アラーム履歴視覚管理 プルダウンから簡単に選択可能 アプリ画⾯の構成例 アプリパーツ例
- 5.
- 6.
- 7.
- 8.
- 9.
- 10.
- 11.
- 12. • 電池残量の消費ペースが⼀定ではない • 90%台から80%台に落ちるのは⼀瞬 •80%前後で温湿度がおかしくなり始め、そこからは消耗が⼀気に加速 • 70%になったらもう終わりと考えよう • ⼤体最初に温湿度がおかしくなる • センサ駆動に必要な電圧が他のセンサより⼤きいらしい • おかしくなった時も-40℃とか0%とか普通の値で出てくるのが曲者 • 温度に関しては⾚外センサで代替は可能だが…… 余談：SensorTagで気づいたこと(1/2)
- 13. 余談：SensorTagで気づいたこと(2/2) • センサの数を絞る(温湿度だけとか)と、寿命が数倍変わる • でも精々数週間とか •センサの値を読みに⾏く頻度よりもセンサに通電しているかどうかの ⽅が圧倒的に影響が⼤きい • センサの通電を細かく制御しようとしても • センサ通電してから正常な計測ができるまでタイムラグが⽣じる • 正常な計測値が取得できるようになったことを知る術がない（ように 思う）
- 14. 電池保ちの⼀例 • Raspberry PI-> SensorTagへ全センサ値を1分に1回問い合わせ • Notificationは使⽤せず、都度各センサのCharacteristicをREAD • この間各センサは常時通電状態
- 15.
- 16.
- 17.
- 18.
- 19.
- 20. EnOceanとは？ • ドイツのEnOcean GmbHとEnOceanAllianceによって作成された 無線プロトコル • エネルギーハーベスティング技術+超低消費電⼒の無線技術が核 • 最⼤の特徴は電池レスで無線通信できるところ (太陽電池や歪みなどで発電) https://www.enocean-alliance.org/ja/
- 21.
- 22. EnOceanのここが⾟い • 環境によっては充電が追いつかない • 暗いところだと厳しいこともある •⼆次電池併⽤型のセンサもある • あまり頻度⾼く/重いデータ送れない • 加速度みたいな秒以下データは向かない • 全センサがブロードキャストなのでホワイトリスト必須 • ただしアプリケーションで作り込む必要あり • 暗号化なし、全部平⽂
- 23.
- 24.
- 25.
- 26.
- 27.
- 30.
- 31.
- 32.
- 34.
- 35.
- 36. まとめ • IoTだと物理⾯で⼿がかかること多数 • 電池レス、配線レスはほんと快適 •ご興味持たれた⽅はお声がけください
- 37.
- 38.
- 39.
- 40.
- 41.
- 42. まとめ • IoTだと物理⾯で⼿がかかること多数 • 電池レス、配線レスはほんと快適 •ご興味持たれた⽅はお声がけください •簡単に結果にコミットできるよ
- 43.
