Dokumen ini menjelaskan dasar-dasar transmisi data dalam sistem telekomunikasi, termasuk media transmisi, parameter transmisi, serta komponen dan proses modulasi. Terdapat penjelasan tentang serat optik sebagai media transmisi yang memiliki kelebihan dan kekurangan tertentu. Selain itu, dijelaskan juga mengenai pengaturan sinyal dan teknik multiplexing dalam pengiriman informasi.

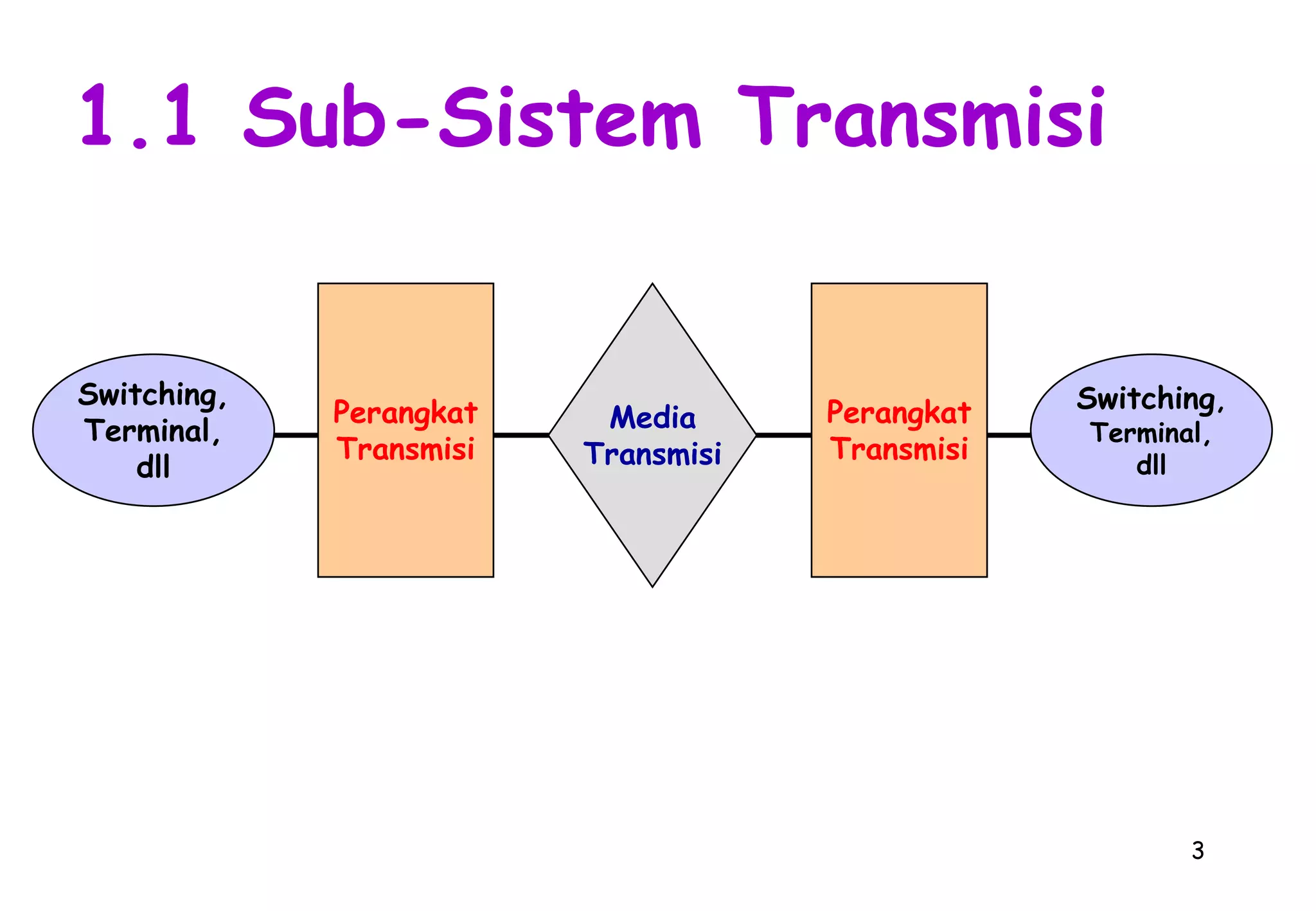

1. 1Dasar - Dasar TransmisiTujuan Instruksional :Para perserta diharapkan dapat menguasai pengetahuan dasar transmisi2Fiber OptikMedia Transmisi1. Konfigurasi Sistem TransmisiSistem Transmisi berfungsi untuk menyalurkan paket informasi baik suara, gambar maupun data , dari suatu titik ke titik lain dalam suatu jaringan telekomunikasi31.1 Sub-Sistem TransmisiPerangkatTransmisiMediaTransmisiPerangkatTransmisiSwitching,Terminal,dllSwitching,Terminal,dll

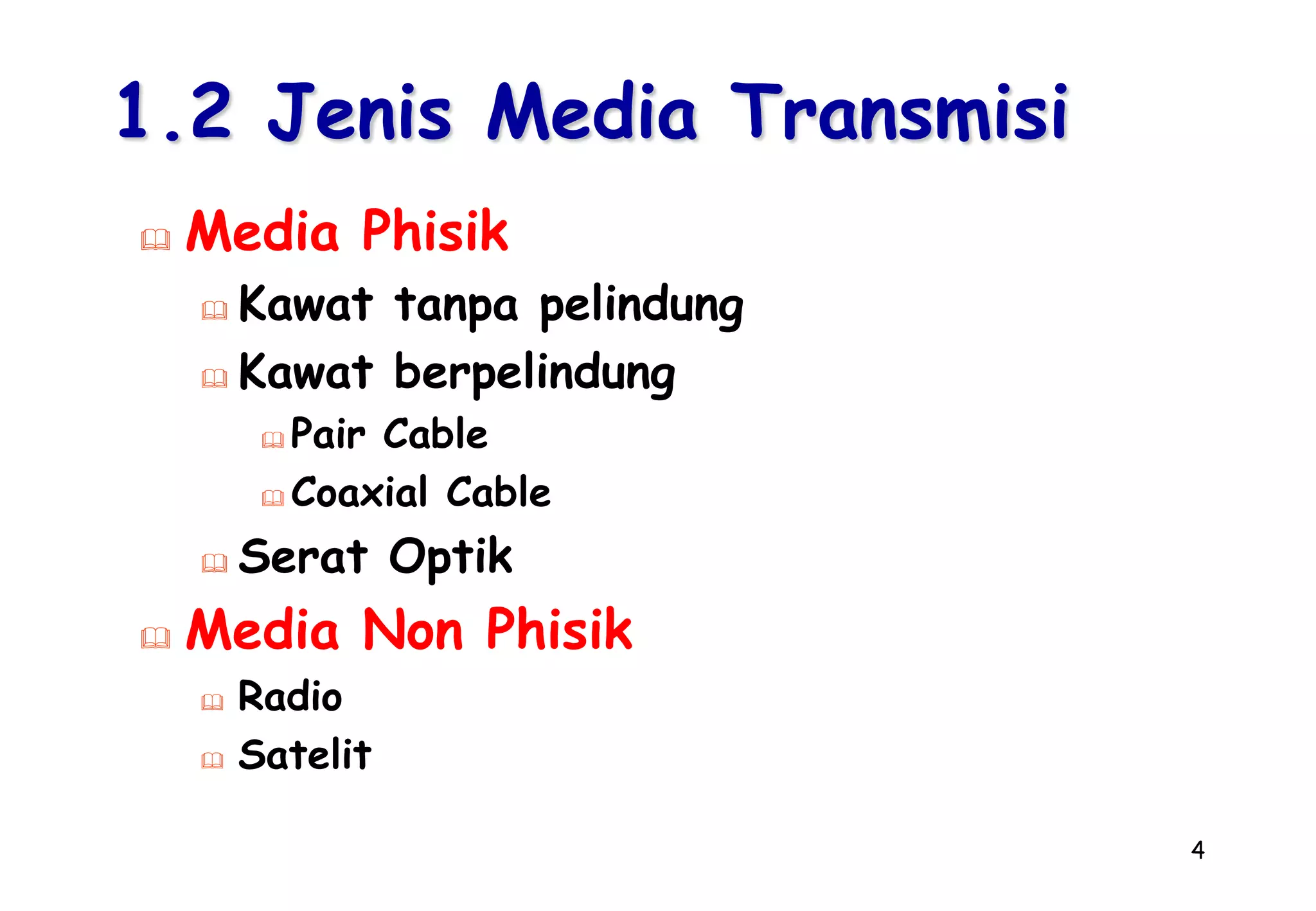

2. 41.2 Jenis Media TransmisiMedia Phisik

3. Kawat tanpa pelindung

4. Kawat berpelindung

5. Pair Cable

6. Coaxial Cable

7. Serat Optik

8. Media Non Phisik

9. Radio

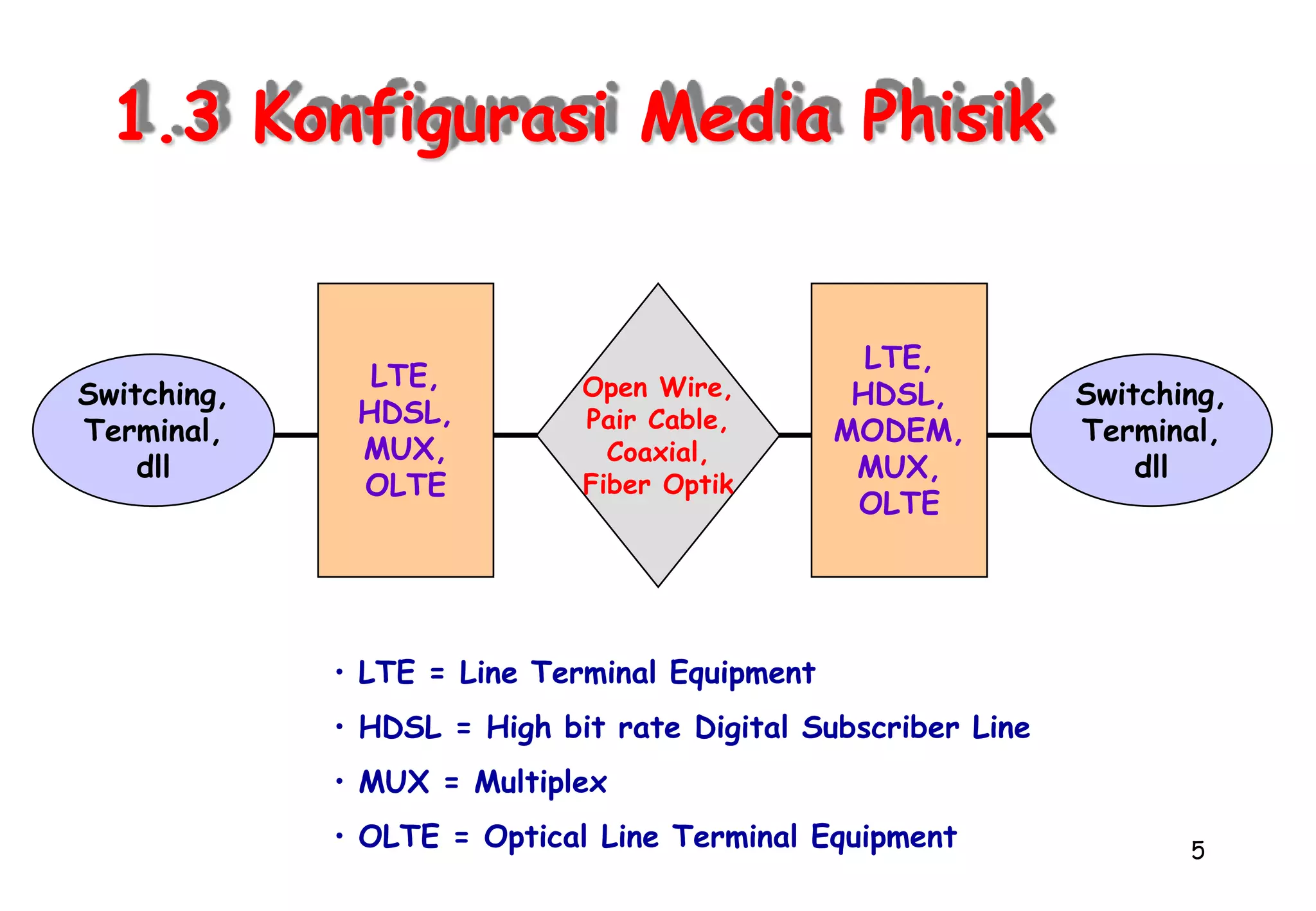

10. Satelit51.3 Konfigurasi Media PhisikLTE,HDSL,MUX,OLTEOpen Wire,Pair Cable,Coaxial,Fiber OptikLTE,HDSL,MODEM,MUX,OLTESwitching,Terminal,dllSwitching,Terminal,dll LTE = Line Terminal Equipment

11. HDSL = High bit rate Digital Subscriber Line

12. MUX = Multiplex

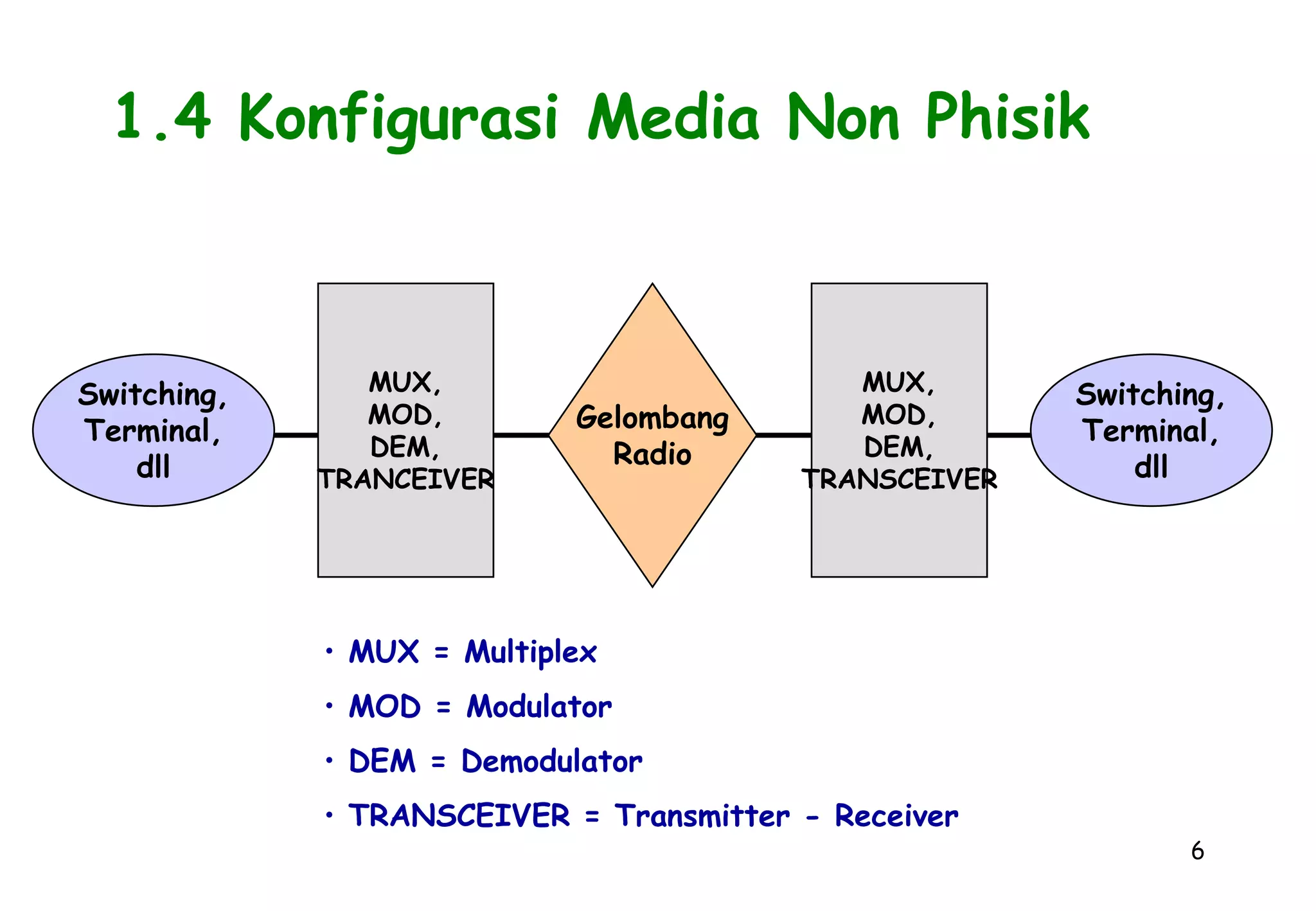

13. OLTE = Optical Line Terminal Equipment61.4 Konfigurasi Media Non PhisikMUX,MOD,DEM,TRANCEIVERGelombangRadioMUX,MOD,DEM,TRANSCEIVERSwitching,Terminal,dllSwitching,Terminal,dll MUX = Multiplex

14. MOD = Modulator

15. DEM = Demodulator

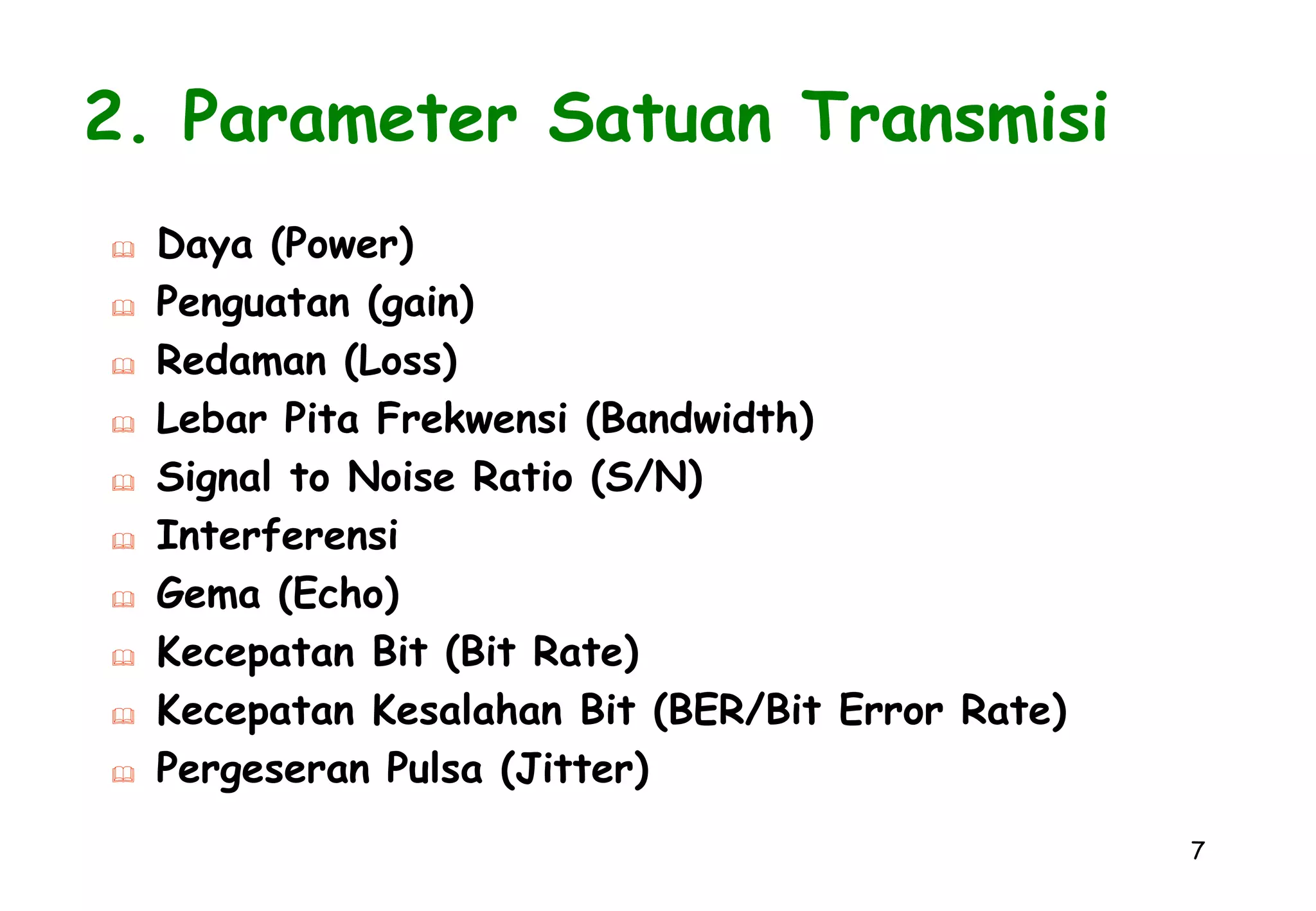

16. TRANSCEIVER = Transmitter - Receiver72. Parameter Satuan TransmisiDaya (Power)

17. Penguatan (gain)

18. Redaman (Loss)

19. Lebar Pita Frekwensi (Bandwidth)

20. Signal to Noise Ratio (S/N)

21. Interferensi

22. Gema (Echo)

23. Kecepatan Bit (Bit Rate)

24. Kecepatan Kesalahan Bit (BER/Bit Error Rate)

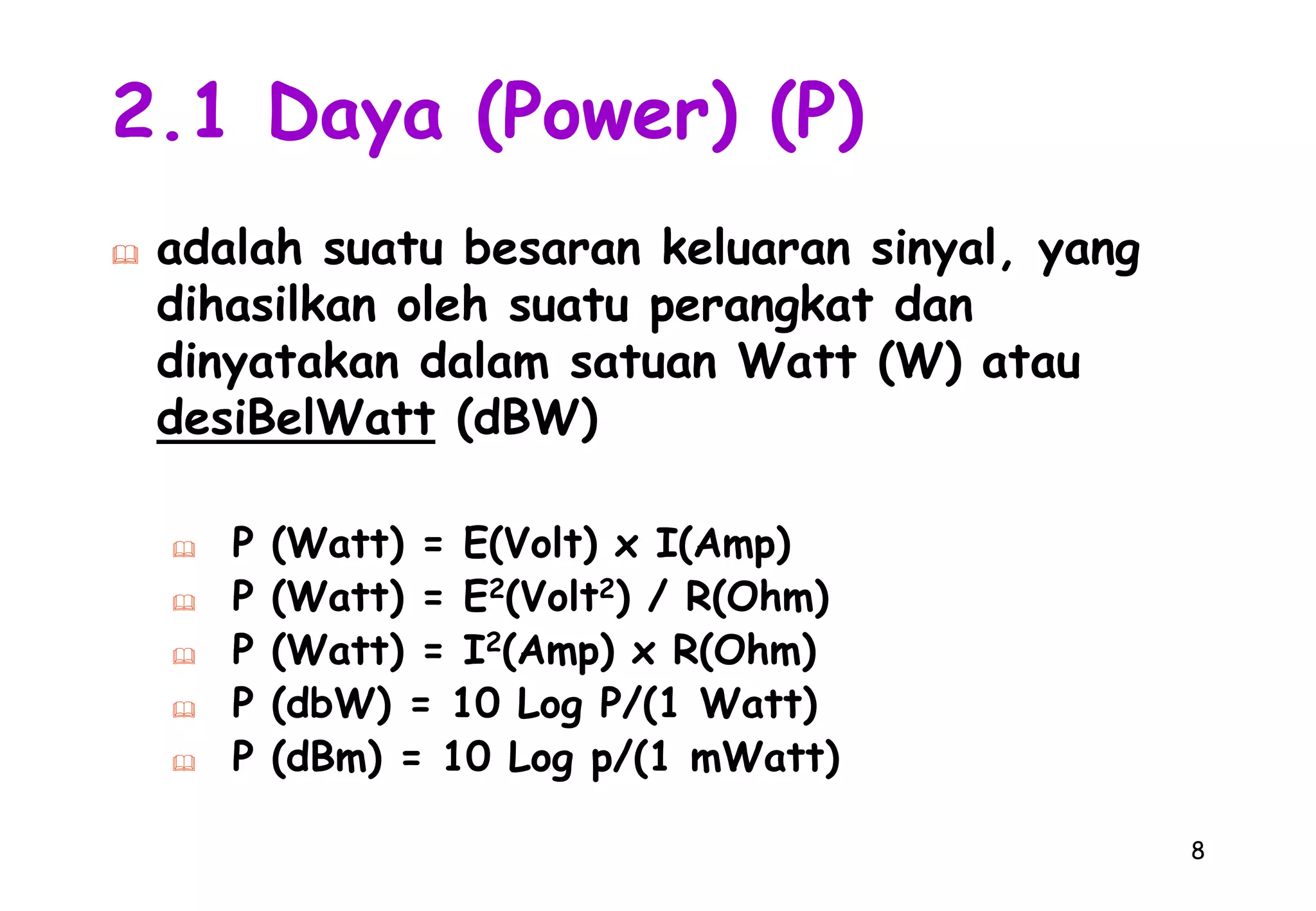

25. Pergeseran Pulsa (Jitter)82.1 Daya (Power) (P)adalah suatu besaran keluaran sinyal, yang dihasilkan oleh suatu perangkat dan dinyatakan dalam satuan Watt (W) atau desiBelWatt (dBW)

26. P (Watt) = E(Volt) x I(Amp)

27. P (Watt) = E2(Volt2) / R(Ohm)

28. P (Watt) = I2(Amp) x R(Ohm)

29. P (dbW) = 10 Log P/(1 Watt)

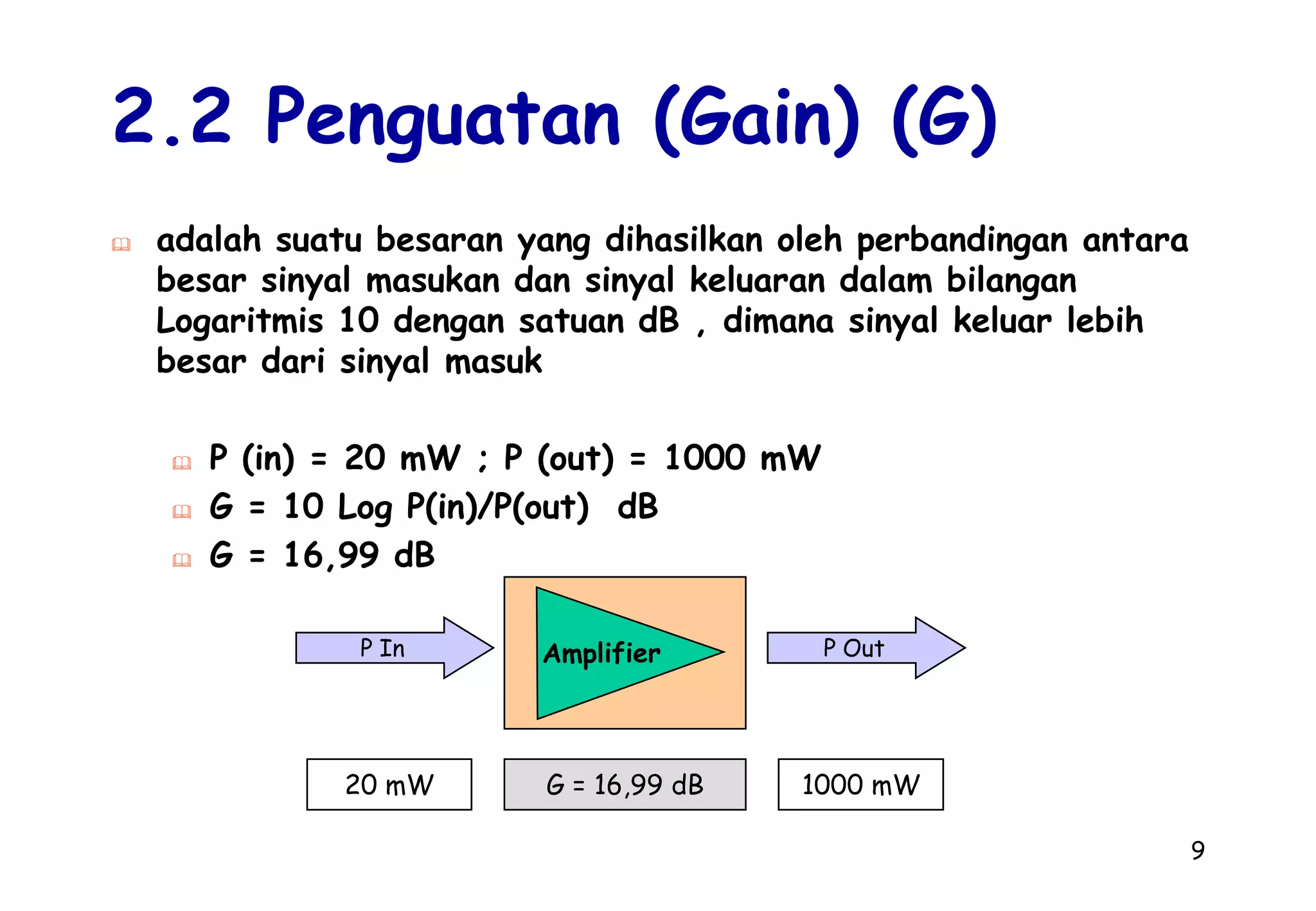

30. P (dBm) = 10 Log p/(1 mWatt)92.2 Penguatan (Gain) (G)adalah suatu besaran yang dihasilkan oleh perbandingan antara besar sinyal masukan dan sinyal keluaran dalam bilangan Logaritmis 10 dengan satuan dB , dimana sinyal keluar lebih besar dari sinyal masuk

31. P (in) = 20 mW ; P (out) = 1000 mW

32. G = 10 Log P(in)/P(out) dB

33. G = 16,99 dB AmplifierP InP Out20 mW1000 mWG = 16,99 dB

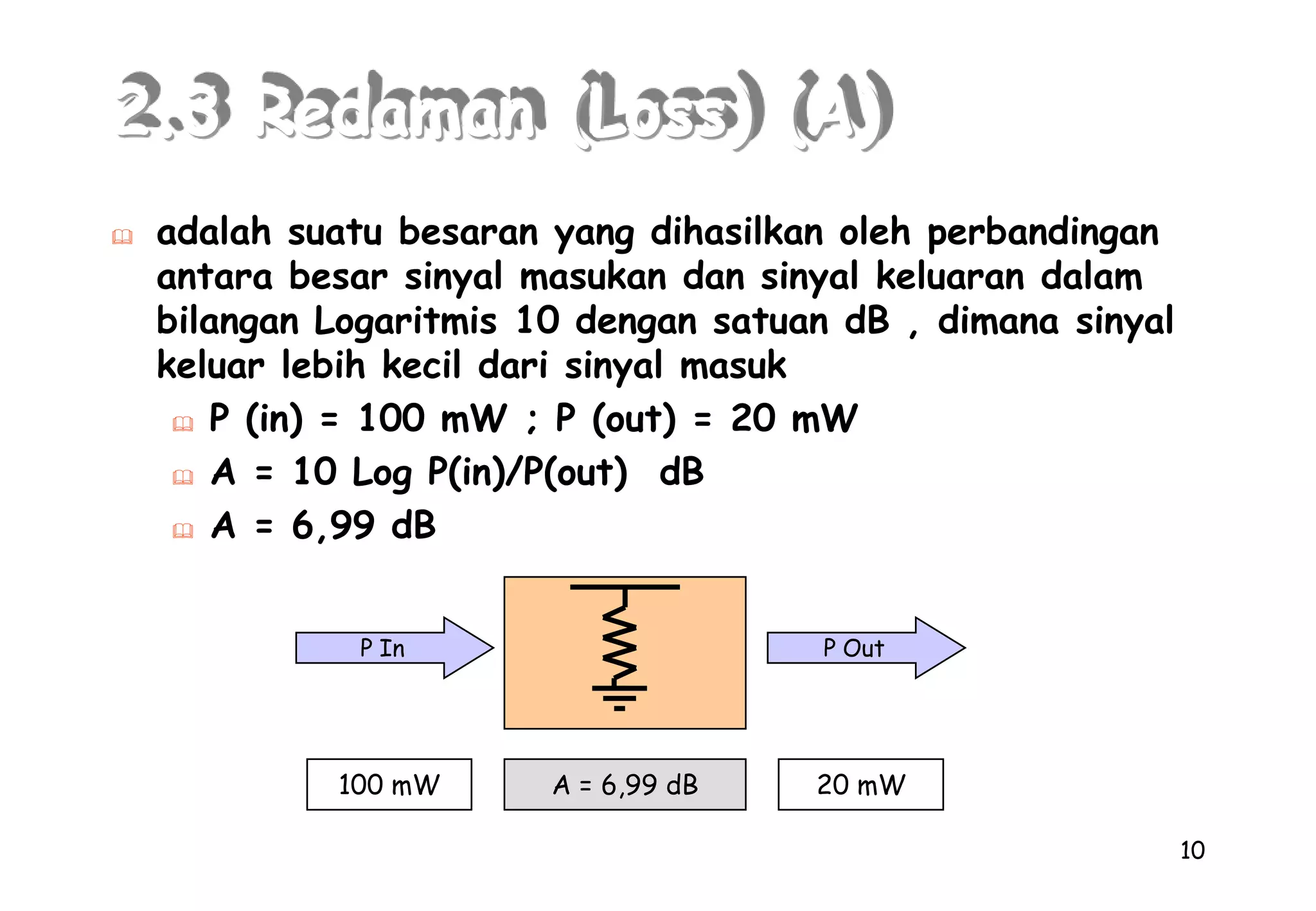

34. 102.3 Redaman (Loss) (A)adalah suatu besaran yang dihasilkan oleh perbandingan antara besar sinyal masukan dan sinyal keluaran dalam bilangan Logaritmis 10 dengan satuan dB , dimana sinyal keluar lebih kecil dari sinyal masuk

35. P (in) = 100 mW ; P (out) = 20 mW

36. A = 10 Log P(in)/P(out) dB

37. A = 6,99 dBP InP Out100 mW20 mWA = 6,99 dB

38. 112.4 Lebar pita frekwensi (Bandwidth)Adalah lebar suatu bidang frekwensi dari suatu bentuk sinyal

39. Gambar dibawah menunjukkan lebar dari suatu sinyal informasi yang menduduki bidang frekwensi 300 Hz s/d 3.400 HzF=300 HzF=3400 HzBandwidth = 3.400 - 300 = 3.100 Hz122.5 Noiseadalah sinyal yang tidak diinginkan yang selalu timbul dalam sebuah proses sistem transmisiInternal Noise

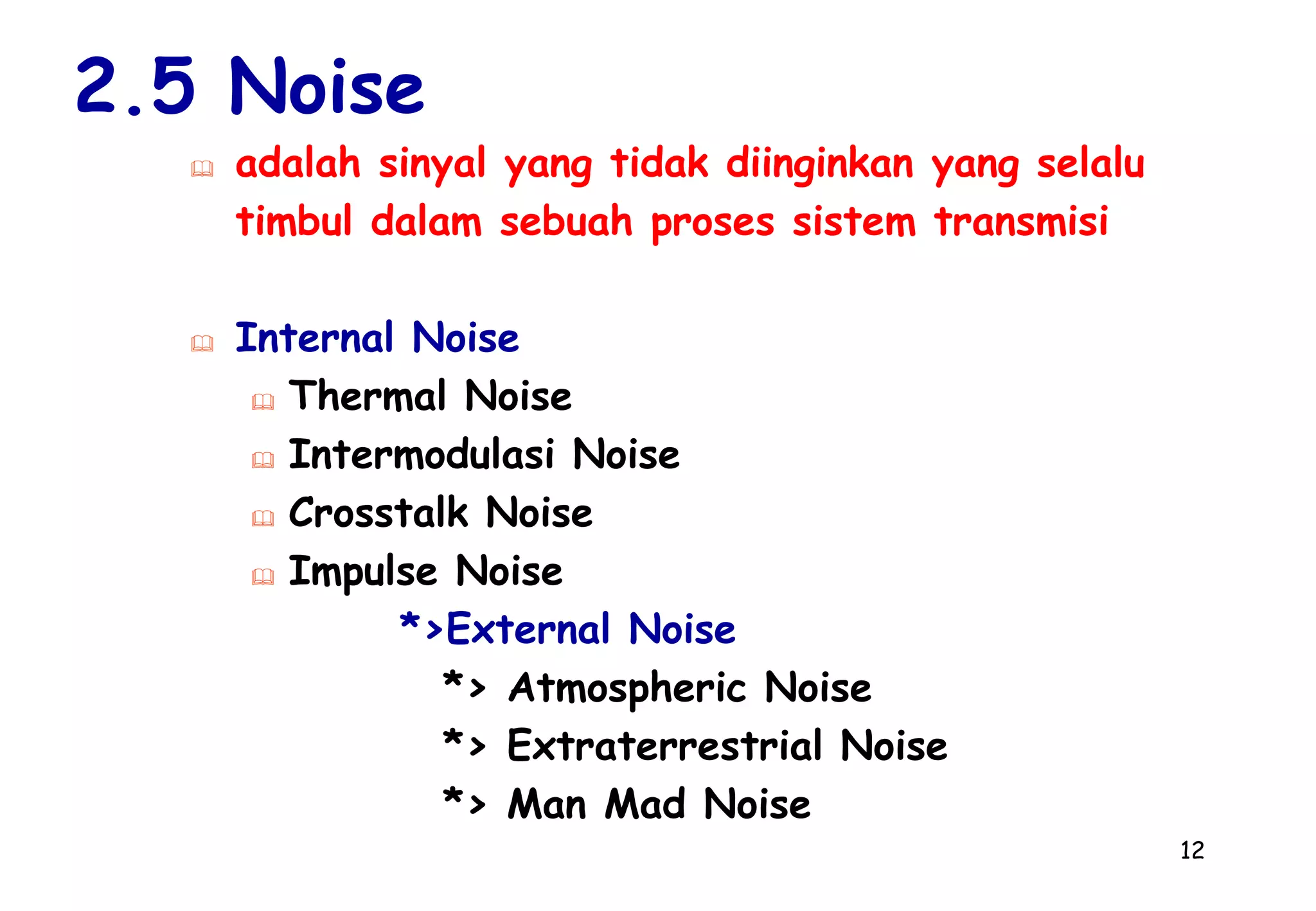

40. Thermal Noise

41. Intermodulasi Noise

42. Crosstalk Noise

43. Impulse Noise *>External Noise *> Atmospheric Noise *> Extraterrestrial Noise *> Man Mad Noise

44. 132.6 Signal to Noise Ratio (S/N)adalah perbandingan antara daya sinyal terhadap daya Noise pada suatu titik pengukuran , dan merupakan ukuran baik buruknya kualitas sinyal.

45. Satuan dB+ 10Sinyal Informasi0- 20Sinyal Noise

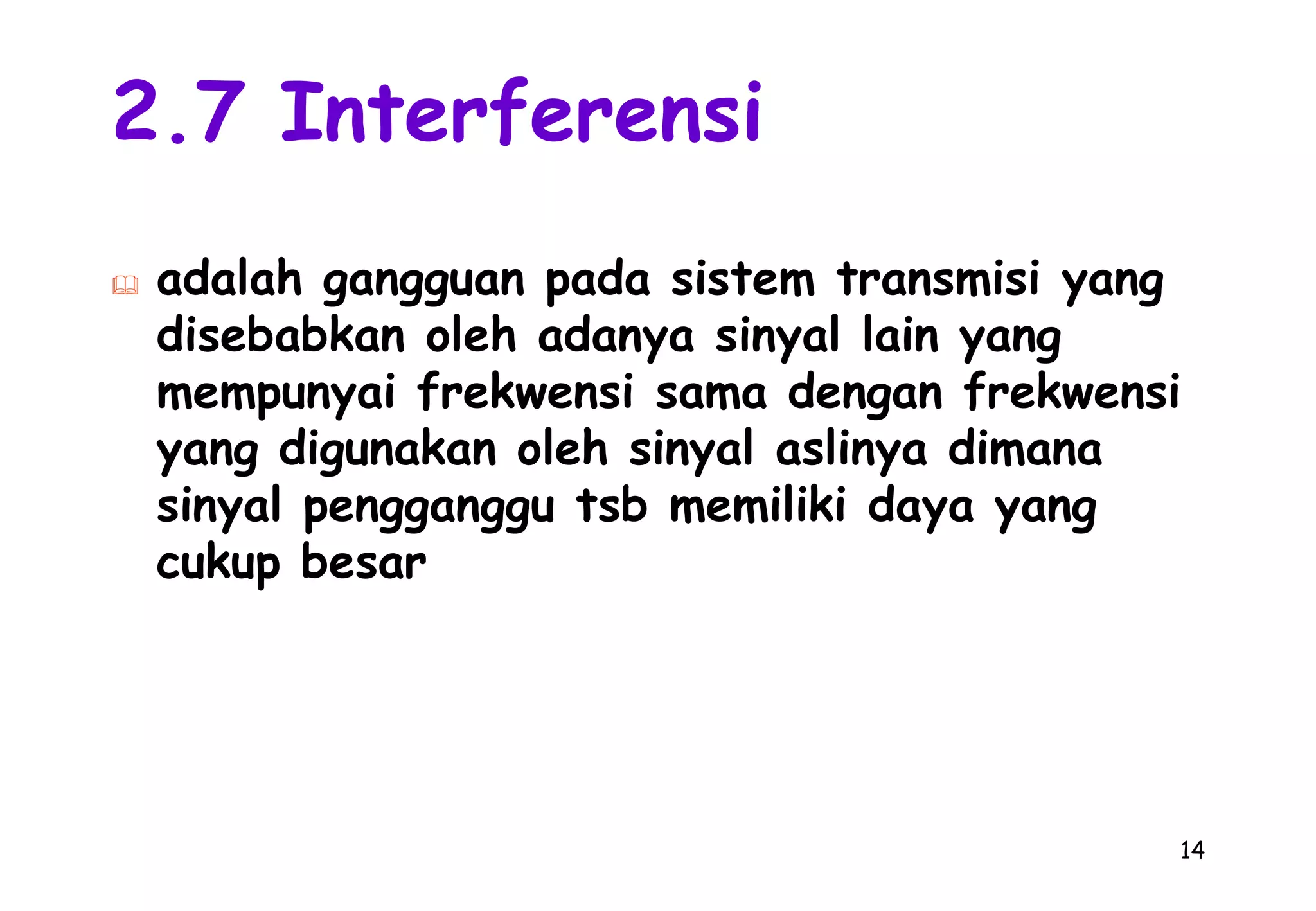

46. 142.7 Interferensiadalah gangguan pada sistem transmisi yang disebabkan oleh adanya sinyal lain yang mempunyai frekwensi sama dengan frekwensi yang digunakan oleh sinyal aslinya dimana sinyal pengganggu tsb memiliki daya yang cukup besar152.8 Gema (Echo)adalah sinyal kembali yang disebabkan karena adanya ketidakcocokan impedansi pada sebuah saluran, sehingga akan menimbulkan refleksi sinyal, yang apabila diterima kembali oleh pengirim dengan delay yang cukup besar , echo tsb akan sangat mengganggu.

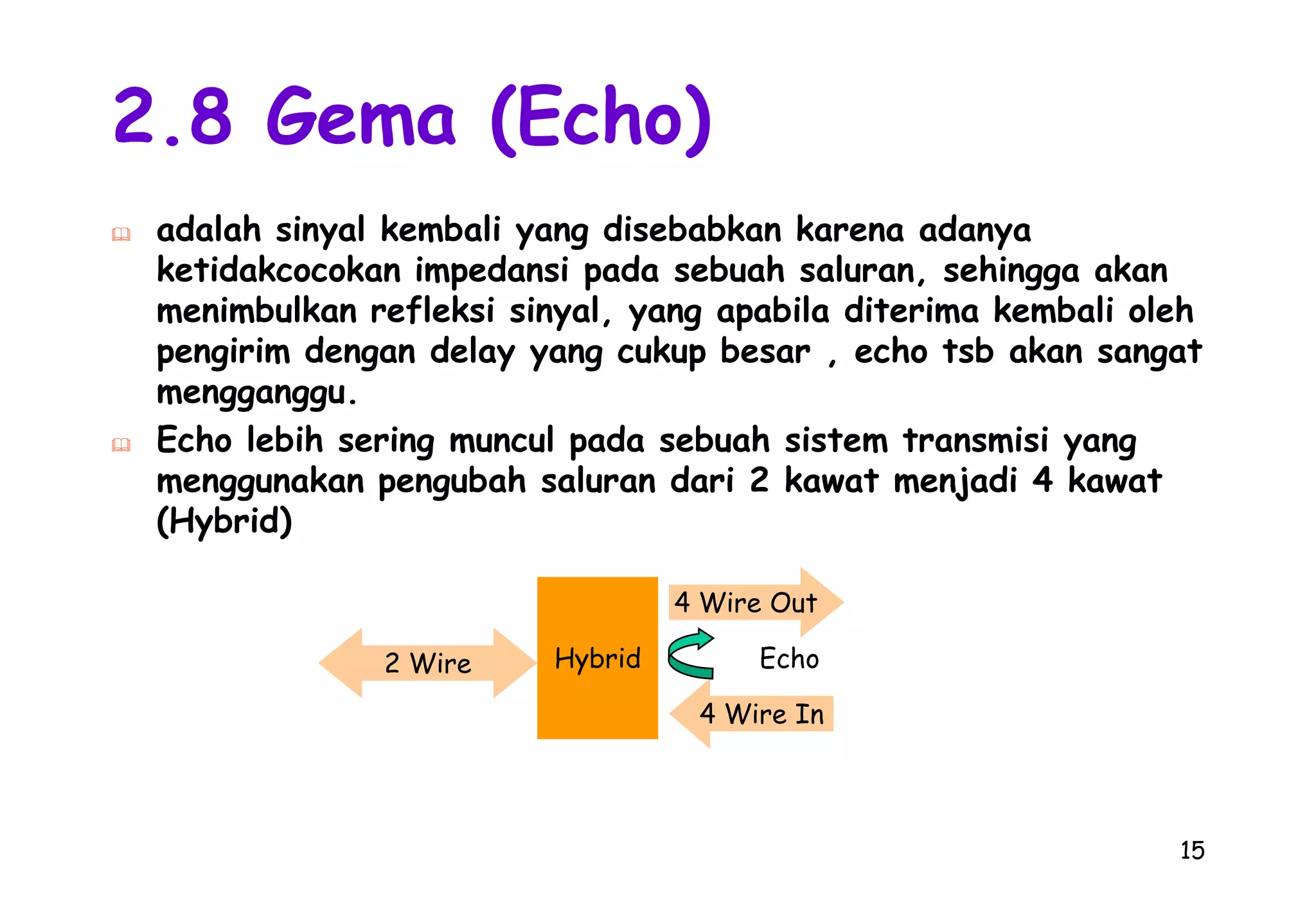

47. Echo lebih sering muncul pada sebuah sistem transmisi yang menggunakan pengubah saluran dari 2 kawat menjadi 4 kawat (Hybrid)4 Wire OutHybrid2 WireEcho4 Wire In

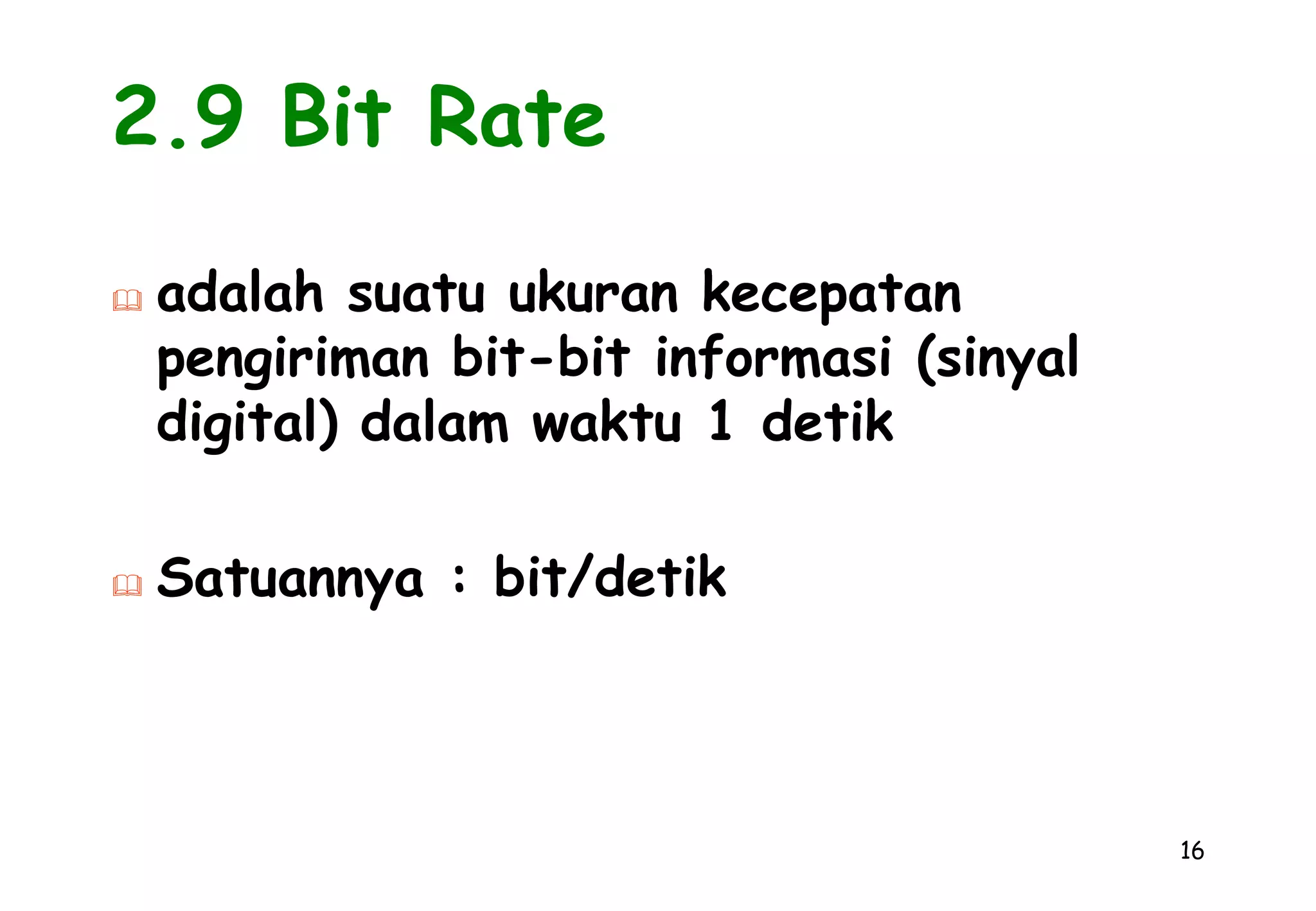

48. 162.9 Bit Rateadalah suatu ukuran kecepatan pengiriman bit-bit informasi (sinyal digital) dalam waktu 1 detik

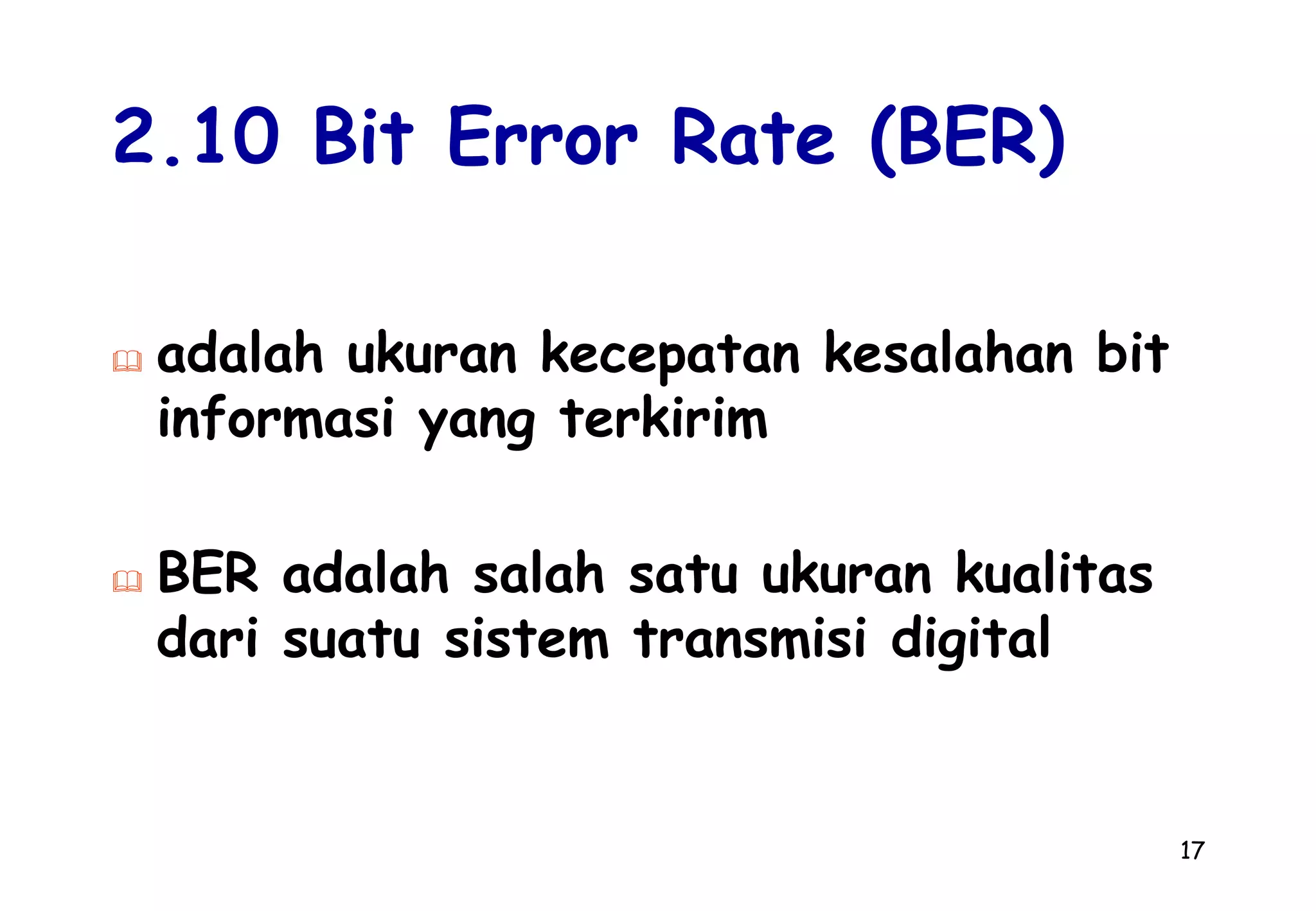

49. Satuannya : bit/detik172.10 Bit Error Rate (BER)adalah ukuran kecepatan kesalahan bit informasi yang terkirim

50. BER adalah salah satu ukuran kualitas dari suatu sistem transmisi digital182.11 Pergeseran Bit (Jitter)adalah kondisi yang menunjukan bergesernya letak atau posisi pulsa dari kondisi seharusnya

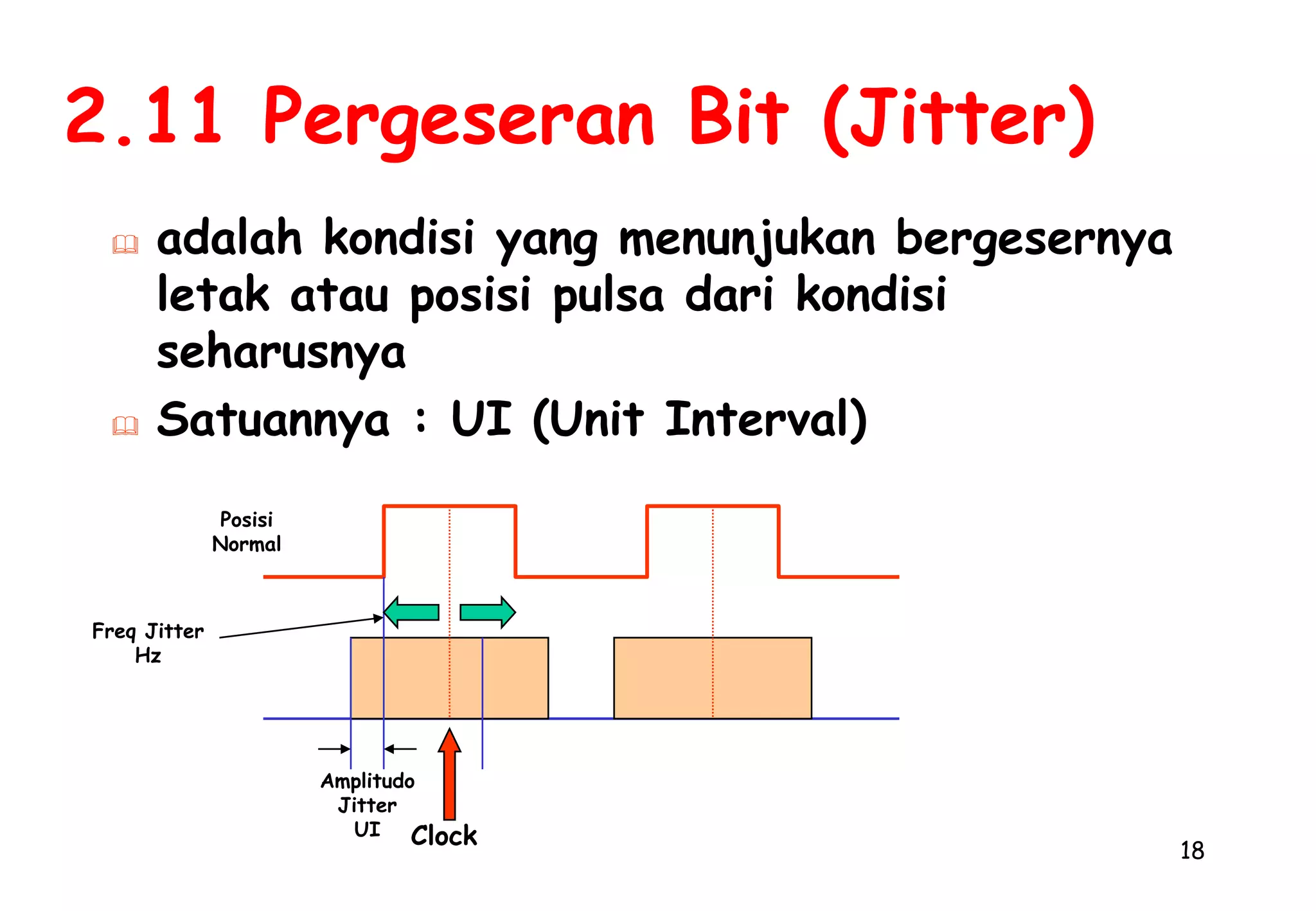

51. Satuannya : UI (Unit Interval)PosisiNormalFreq JitterHzAmplitudoJitterUIClock

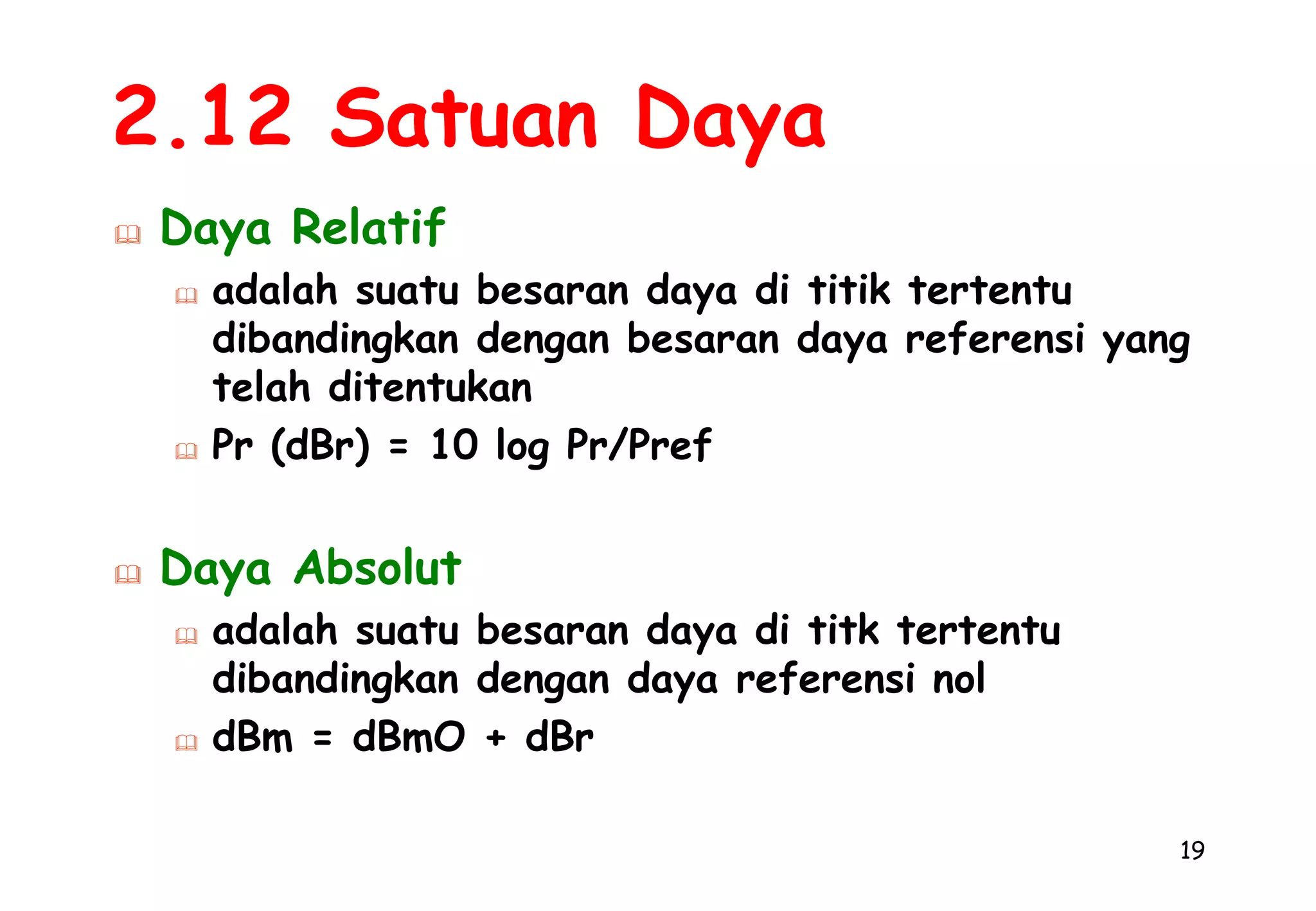

52. 192.12 Satuan DayaDaya Relatif

53. adalah suatu besaran daya di titik tertentu dibandingkan dengan besaran daya referensi yang telah ditentukan

54. Pr (dBr) = 10 log Pr/Pref

55. Daya Absolut

56. adalah suatu besaran daya di titk tertentu dibandingkan dengan daya referensi nol

57. dBm = dBmO + dBr20MATERI : DASAR-DASAR TRANSMISIINSTRUKTUR : SOENANTYO E.S/ 560310BIDANG : *> KOMPONEN TRANSMISI *> MULTIPLEXING *> MODULASI

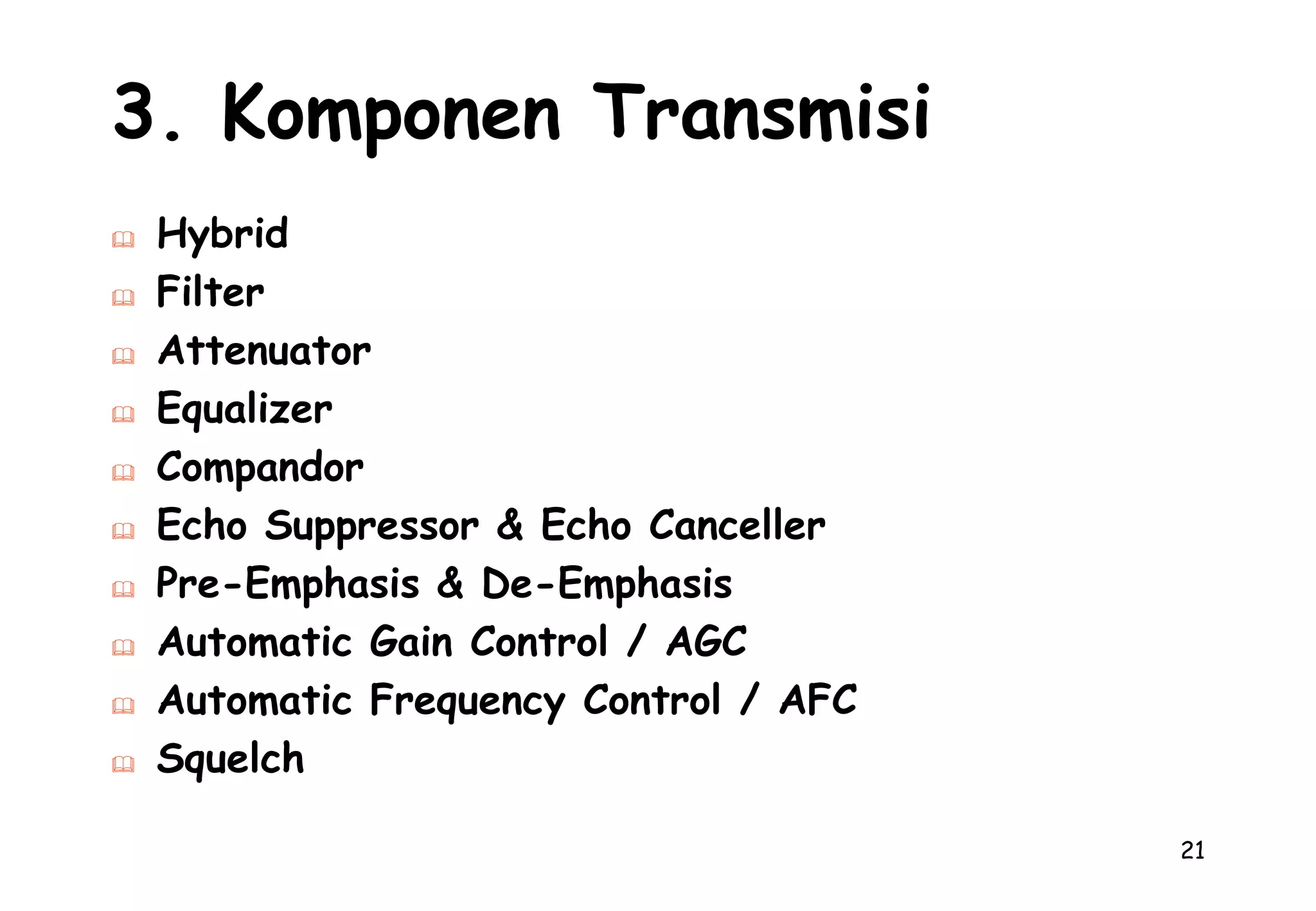

58. 213. Komponen TransmisiHybrid

59. Filter

60. Attenuator

61. Equalizer

62. Compandor

63. Echo Suppressor & Echo Canceller

64. Pre-Emphasis & De-Emphasis

65. Automatic Gain Control / AGC

66. Automatic Frequency Control / AFC

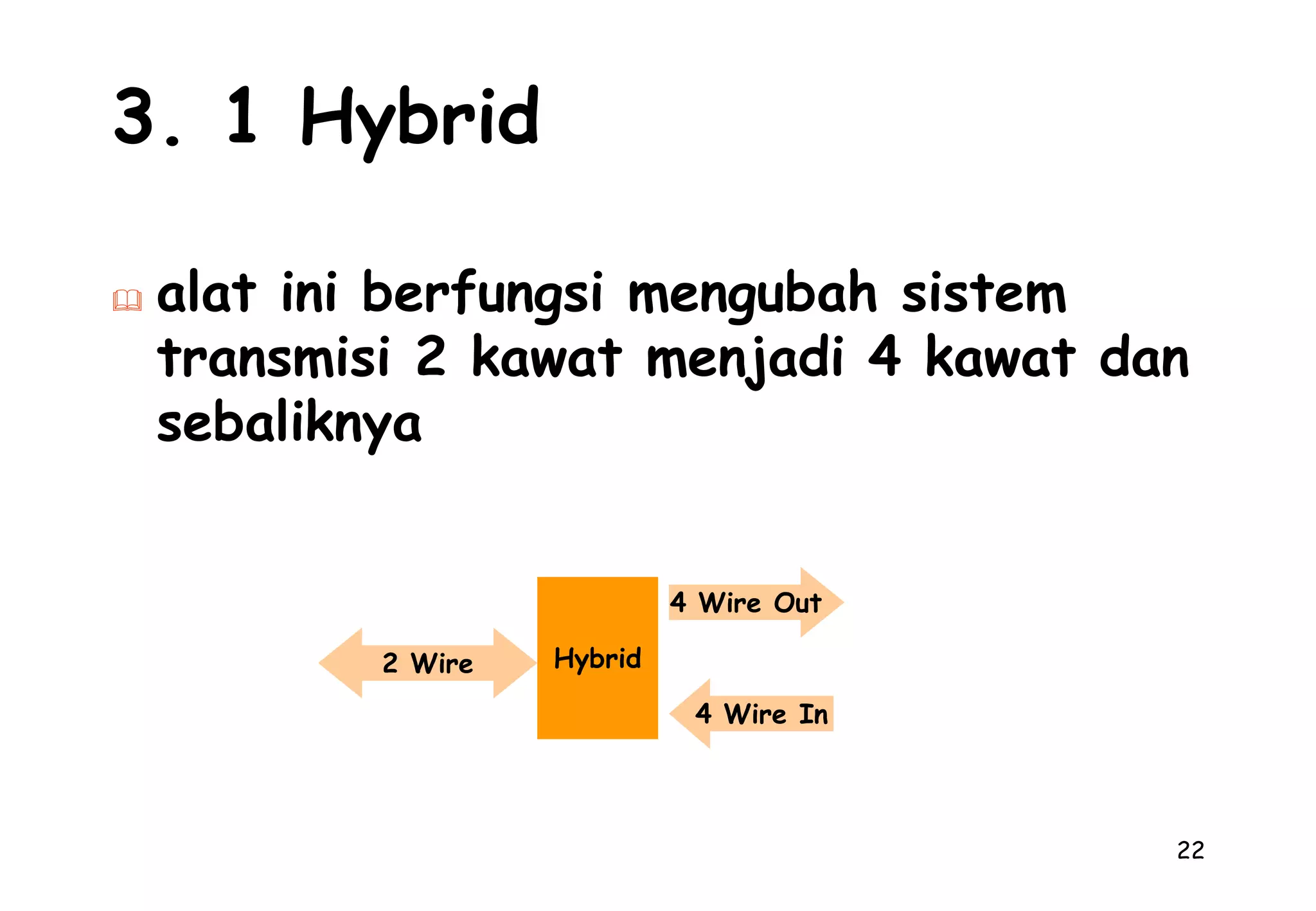

67. Squelch223. 1 Hybridalat ini berfungsi mengubah sistem transmisi 2 kawat menjadi 4 kawat dan sebaliknya4 Wire OutHybrid2 Wire4 Wire In

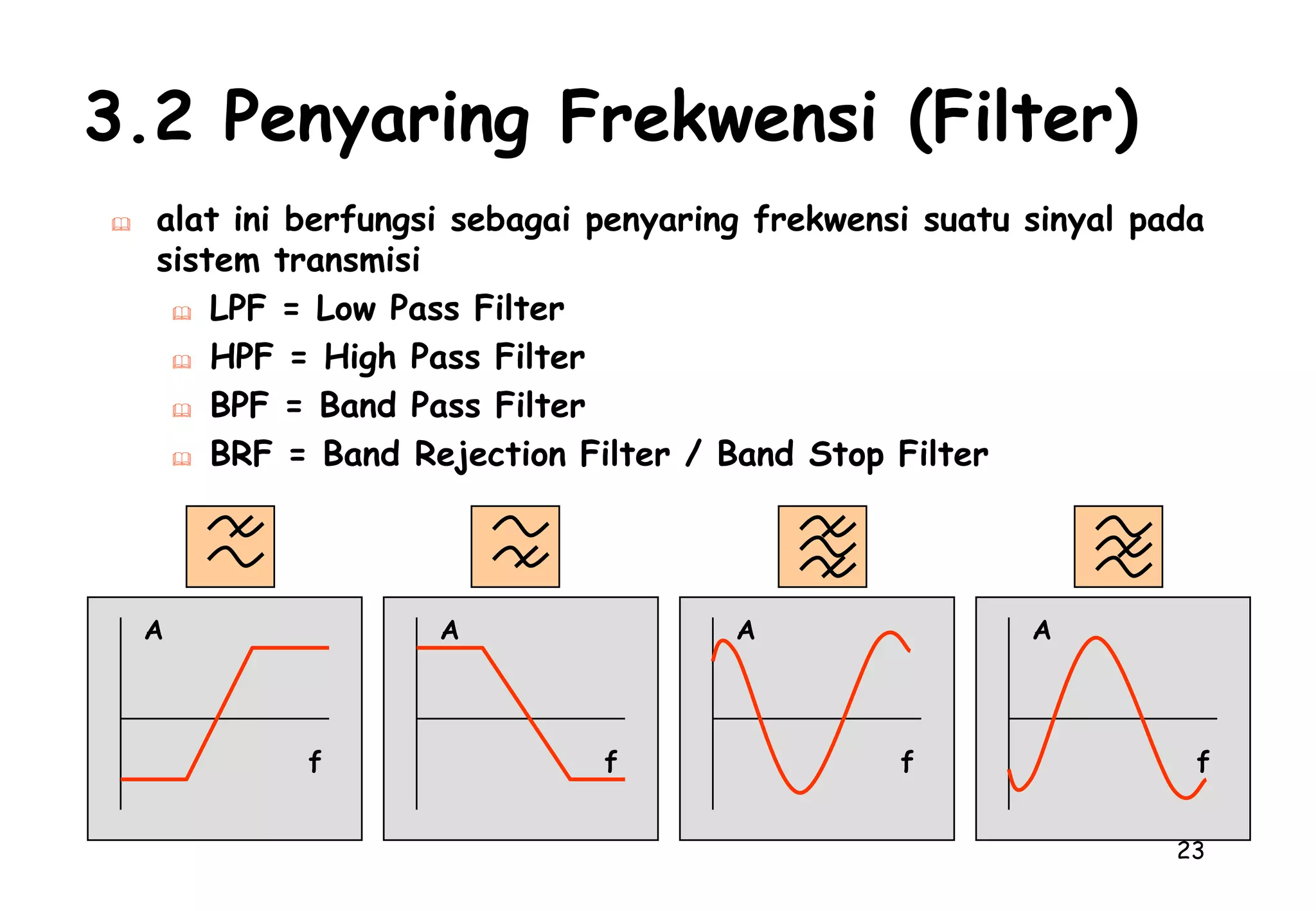

68. 233.2 Penyaring Frekwensi (Filter)alat ini berfungsi sebagai penyaring frekwensi suatu sinyal pada sistem transmisi

69. LPF = Low Pass Filter

70. HPF = High Pass Filter

71. BPF = Band Pass Filter

72. BRF = Band Rejection Filter / Band Stop FilterAAAAffff

73. 24P InP InP Out3.3 Peredam (Attenuator)alat ini berfungsi sebagai peredam sinyal yang dilalukan pada sebuah sistem transmisi

74. PAD (Peredam dengan besaran tetap)

75. Variable AttenuatorP OutP In > P Out

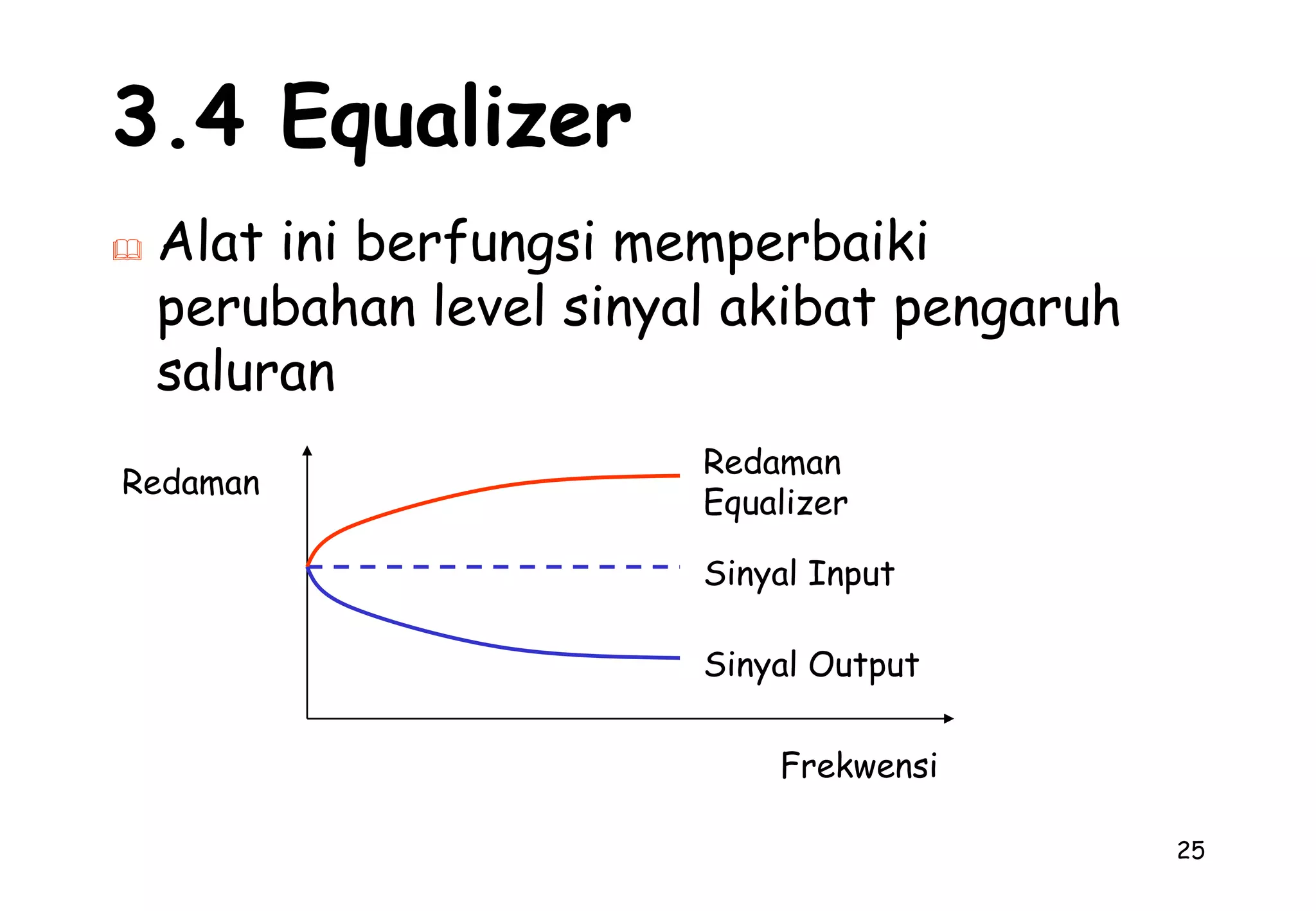

76. 253.4 EqualizerAlat ini berfungsi memperbaiki perubahan level sinyal akibat pengaruh saluranRedaman EqualizerRedamanSinyal InputSinyal OutputFrekwensi

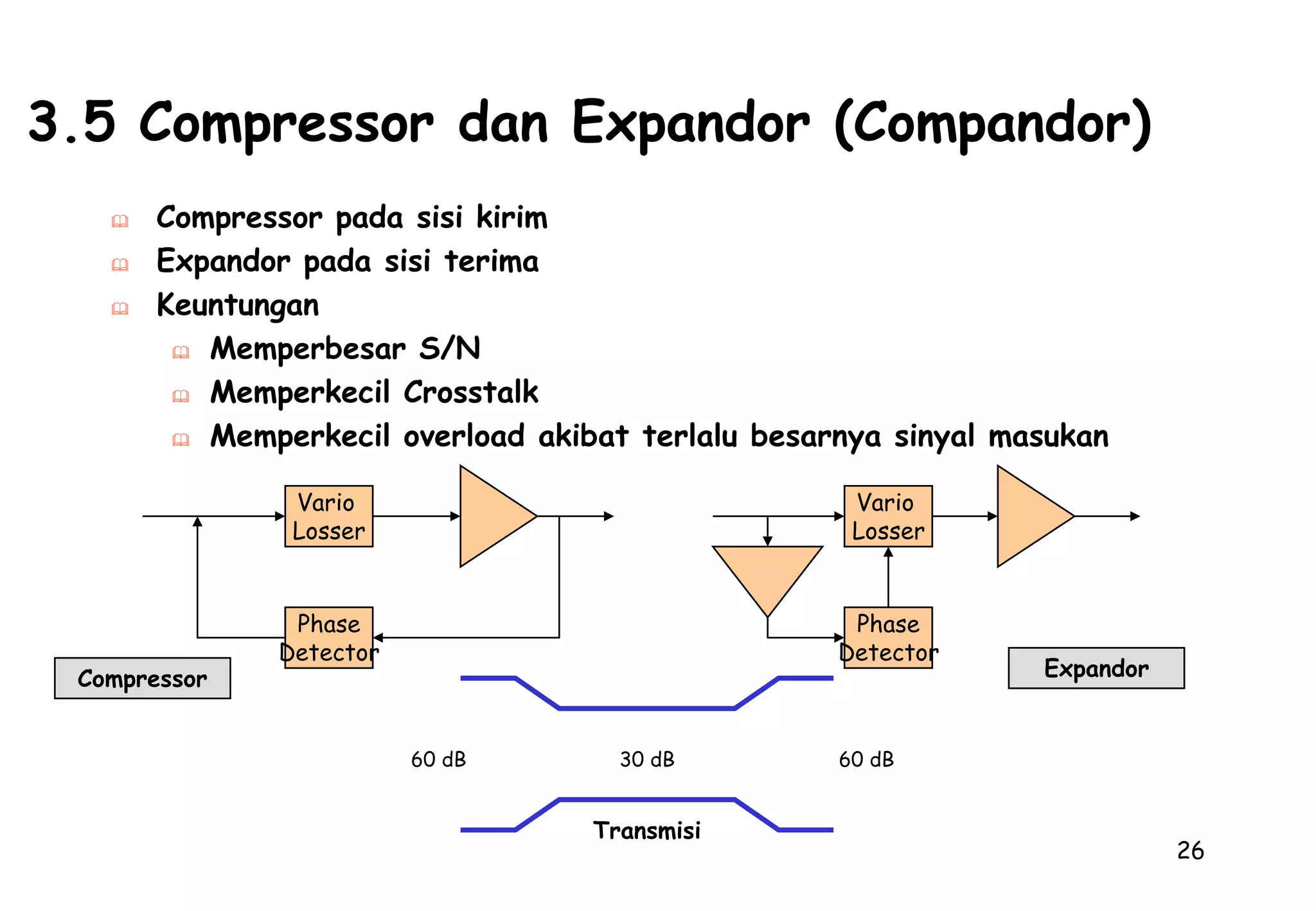

77. 263.5 Compressor dan Expandor (Compandor)Compressor pada sisi kirim

78. Expandor pada sisi terima

79. Keuntungan

80. Memperbesar S/N

81. Memperkecil Crosstalk

82. Memperkecil overload akibat terlalu besarnya sinyal masukanVario LosserVario LosserPhaseDetectorPhaseDetectorExpandorCompressor60 dB60 dB30 dBTransmisi

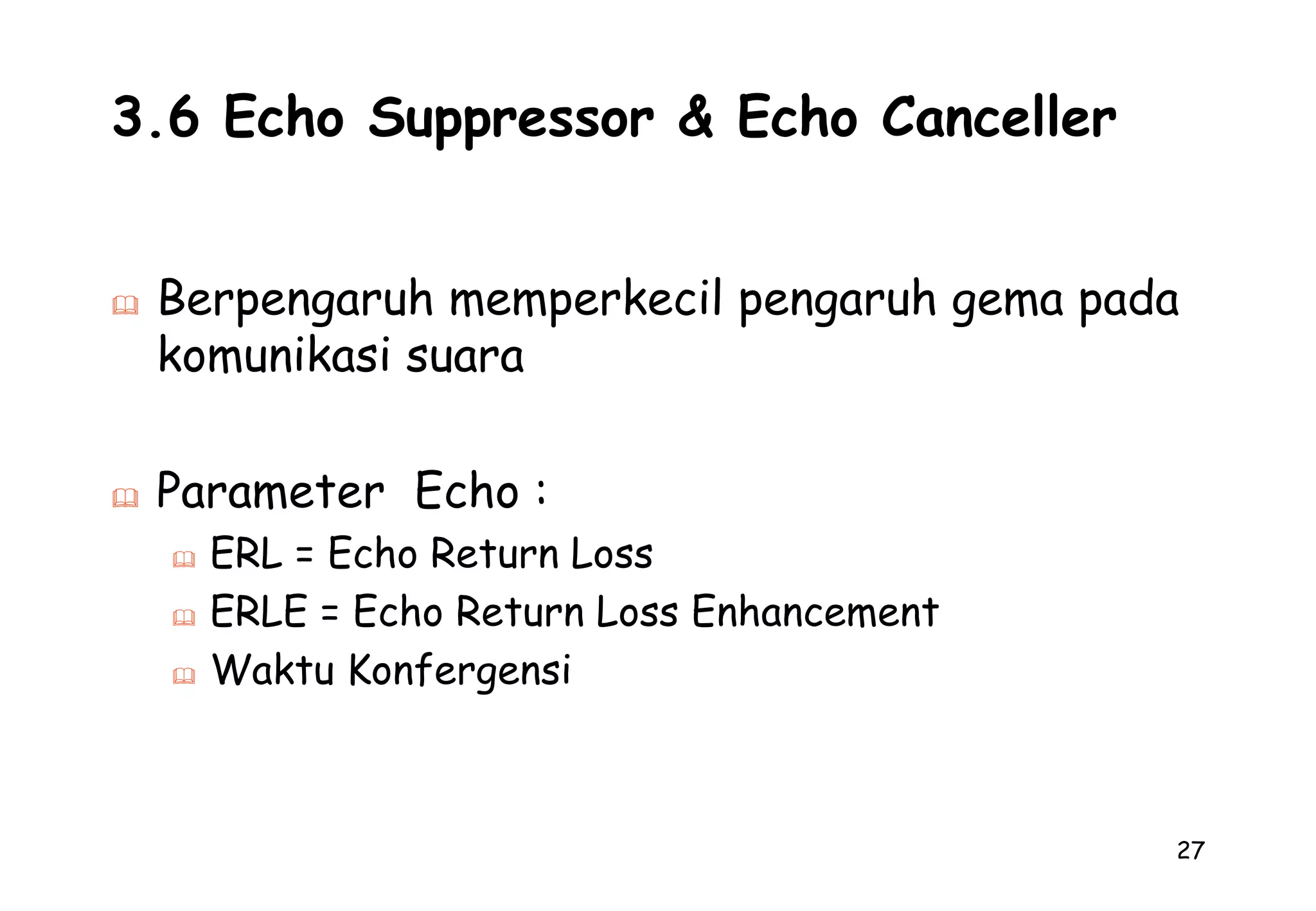

83. 273.6 Echo Suppressor & Echo CancellerBerpengaruh memperkecil pengaruh gema pada komunikasi suara

84. Parameter Echo :

85. ERL = Echo Return Loss

86. ERLE = Echo Return Loss Enhancement

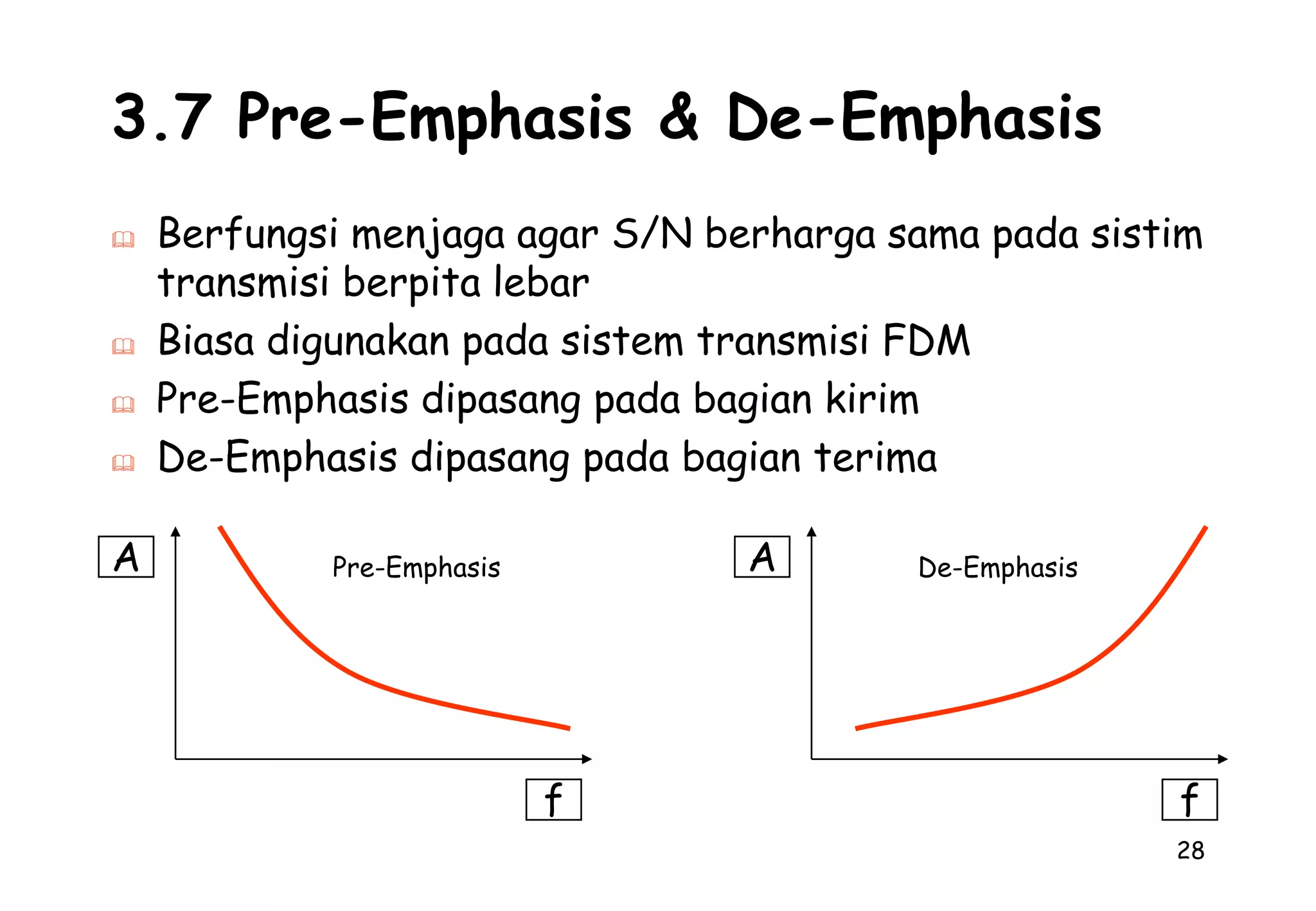

87. Waktu Konfergensi 28AADe-EmphasisPre-Emphasisff3.7 Pre-Emphasis & De-EmphasisBerfungsi menjaga agar S/N berharga sama pada sistim transmisi berpita lebar

88. Biasa digunakan pada sistem transmisi FDM

89. Pre-Emphasis dipasang pada bagian kirim

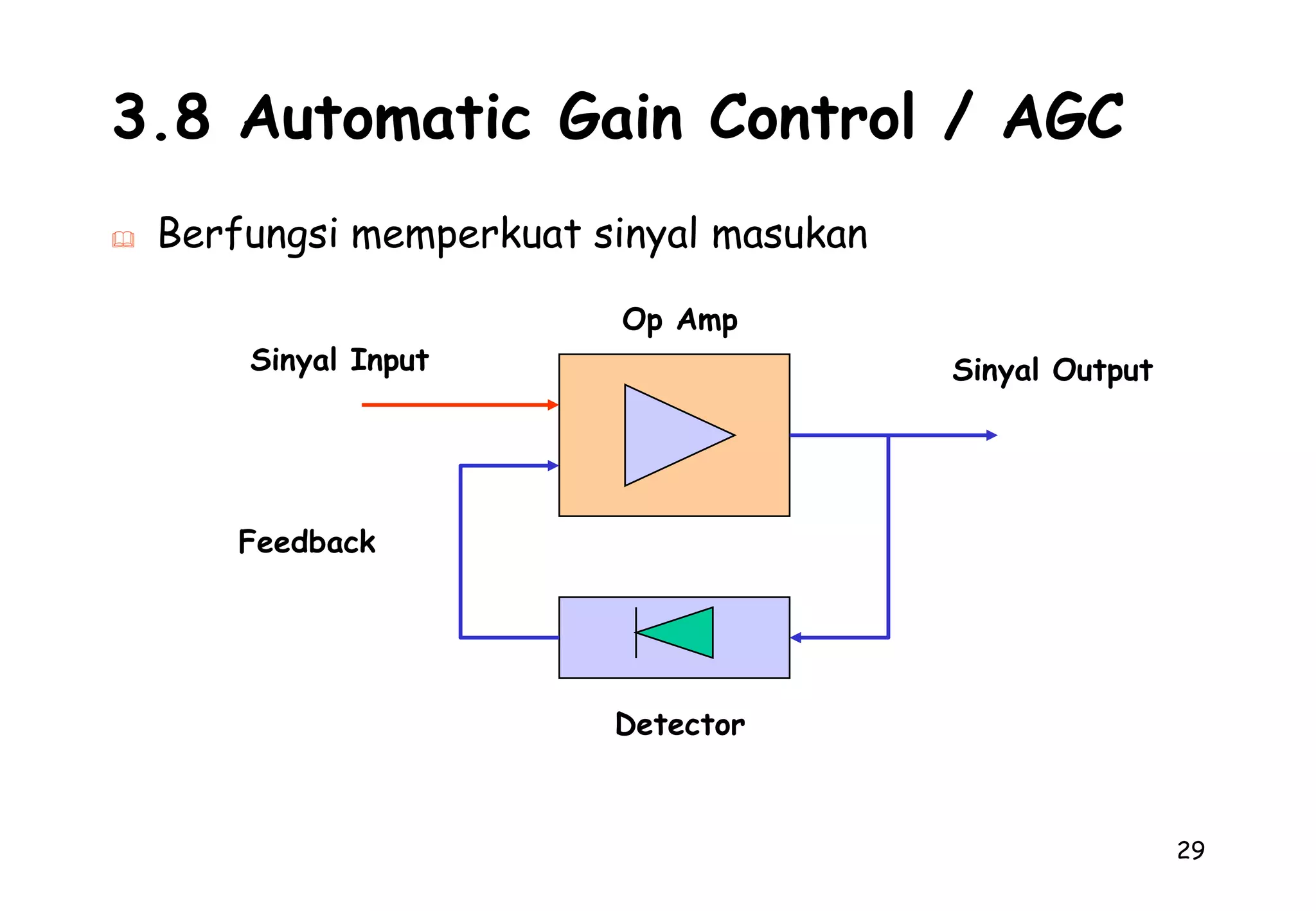

90. De-Emphasis dipasang pada bagian terima293.8 Automatic Gain Control / AGCBerfungsi memperkuat sinyal masukanOp AmpSinyal InputSinyal OutputFeedbackDetector

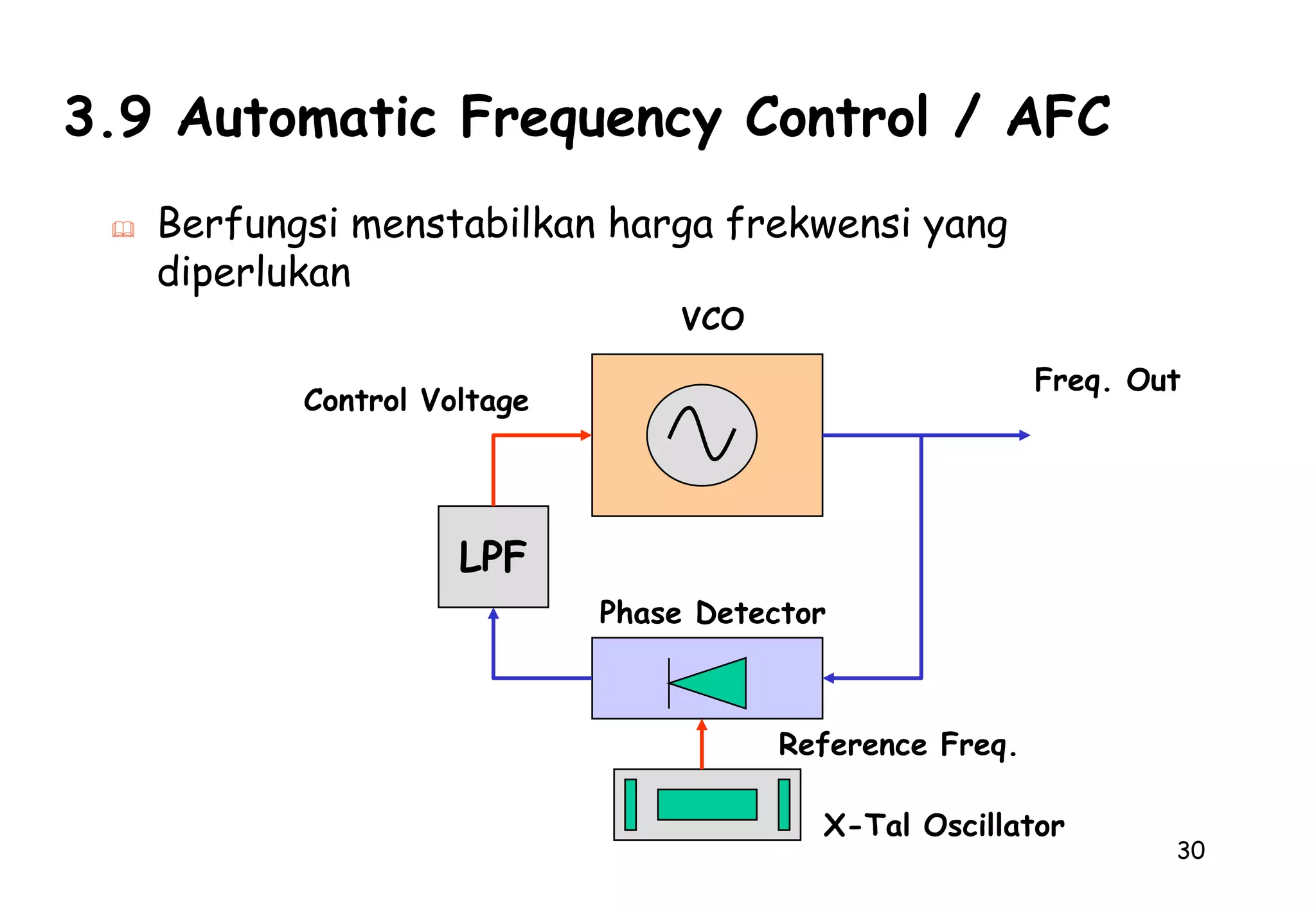

91. 303.9 Automatic Frequency Control / AFCBerfungsi menstabilkan harga frekwensi yang diperlukanVCOFreq. OutControl VoltageLPFPhase DetectorReference Freq.X-Tal Oscillator

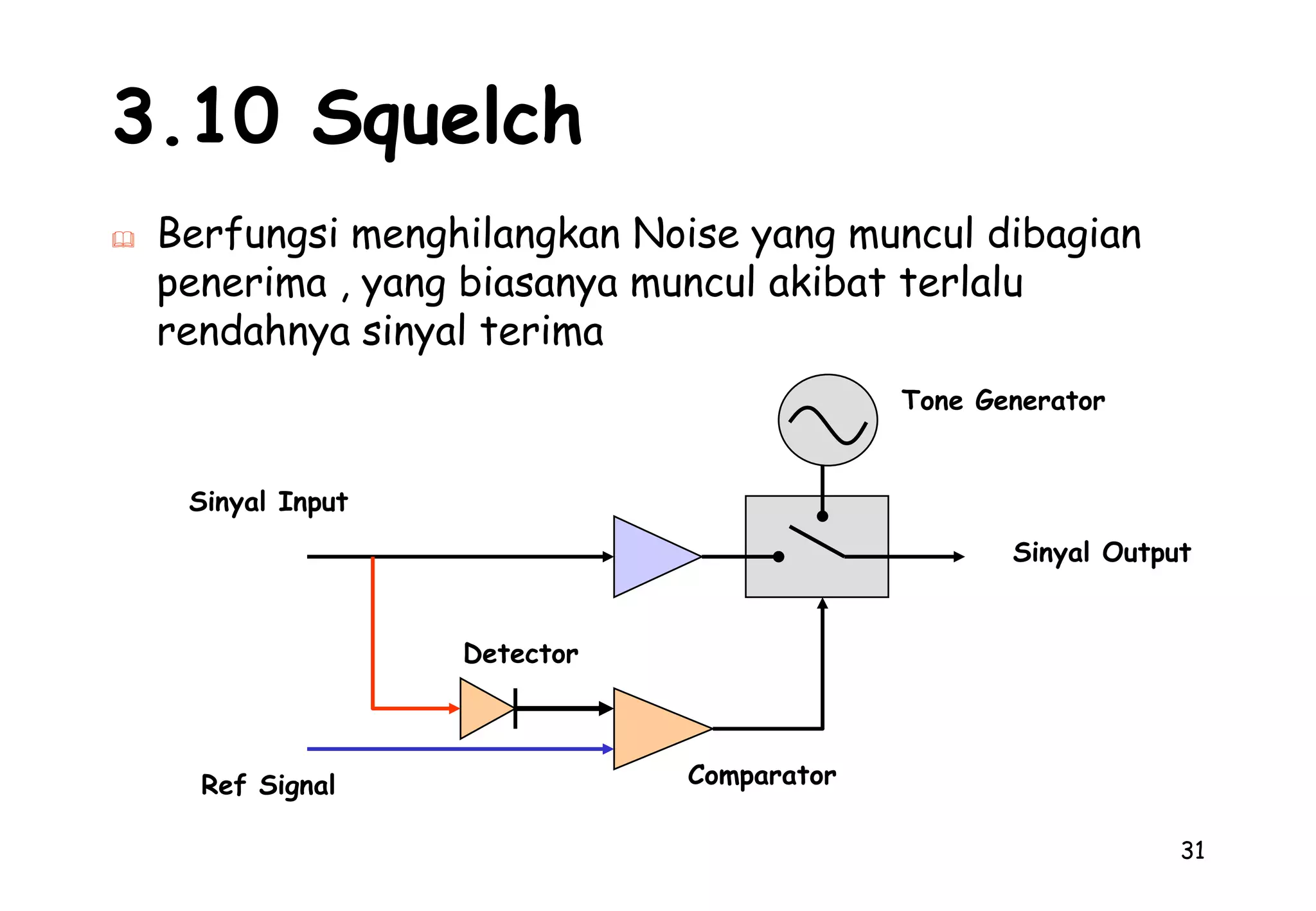

92. 313.10 SquelchBerfungsi menghilangkan Noise yang muncul dibagian penerima , yang biasanya muncul akibat terlalu rendahnya sinyal terimaTone GeneratorSinyal InputSinyal OutputDetectorComparatorRef Signal

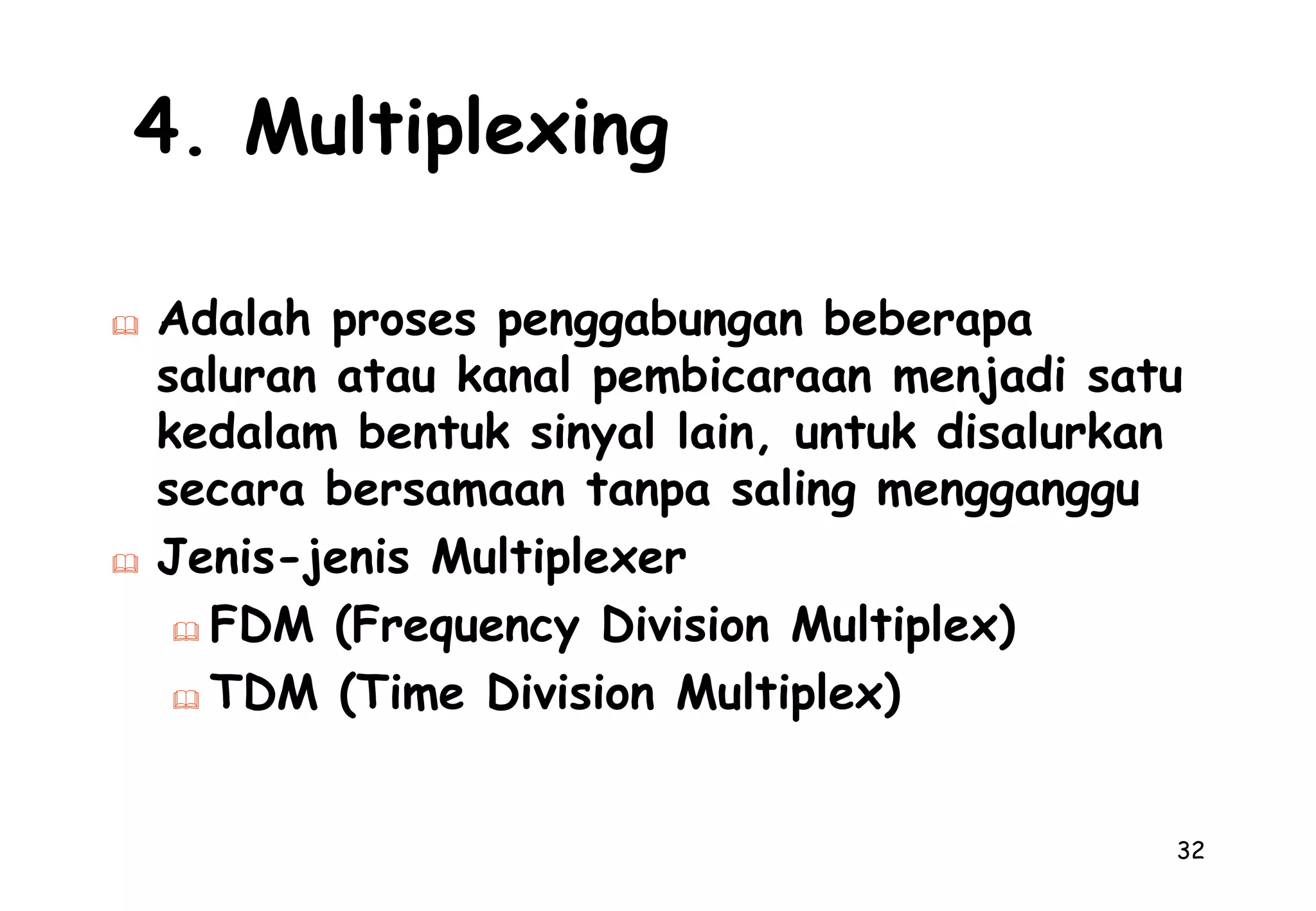

93. 324. MultiplexingAdalah proses penggabungan beberapa saluran atau kanal pembicaraan menjadi satu kedalam bentuk sinyal lain, untuk disalurkan secara bersamaan tanpa saling mengganggu

94. Jenis-jenis Multiplexer

95. FDM (Frequency Division Multiplex)

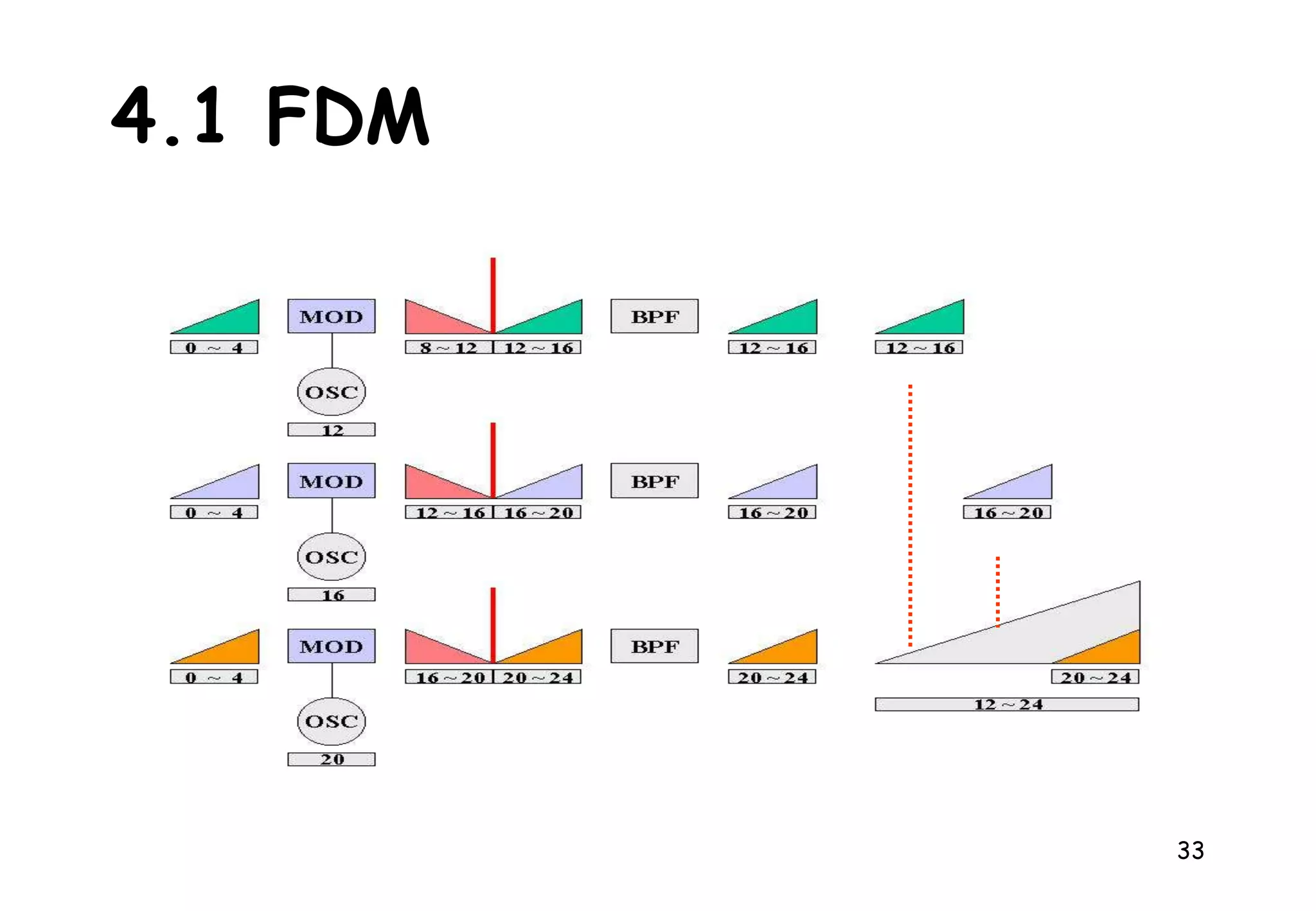

96. TDM (Time Division Multiplex)334.1 FDM

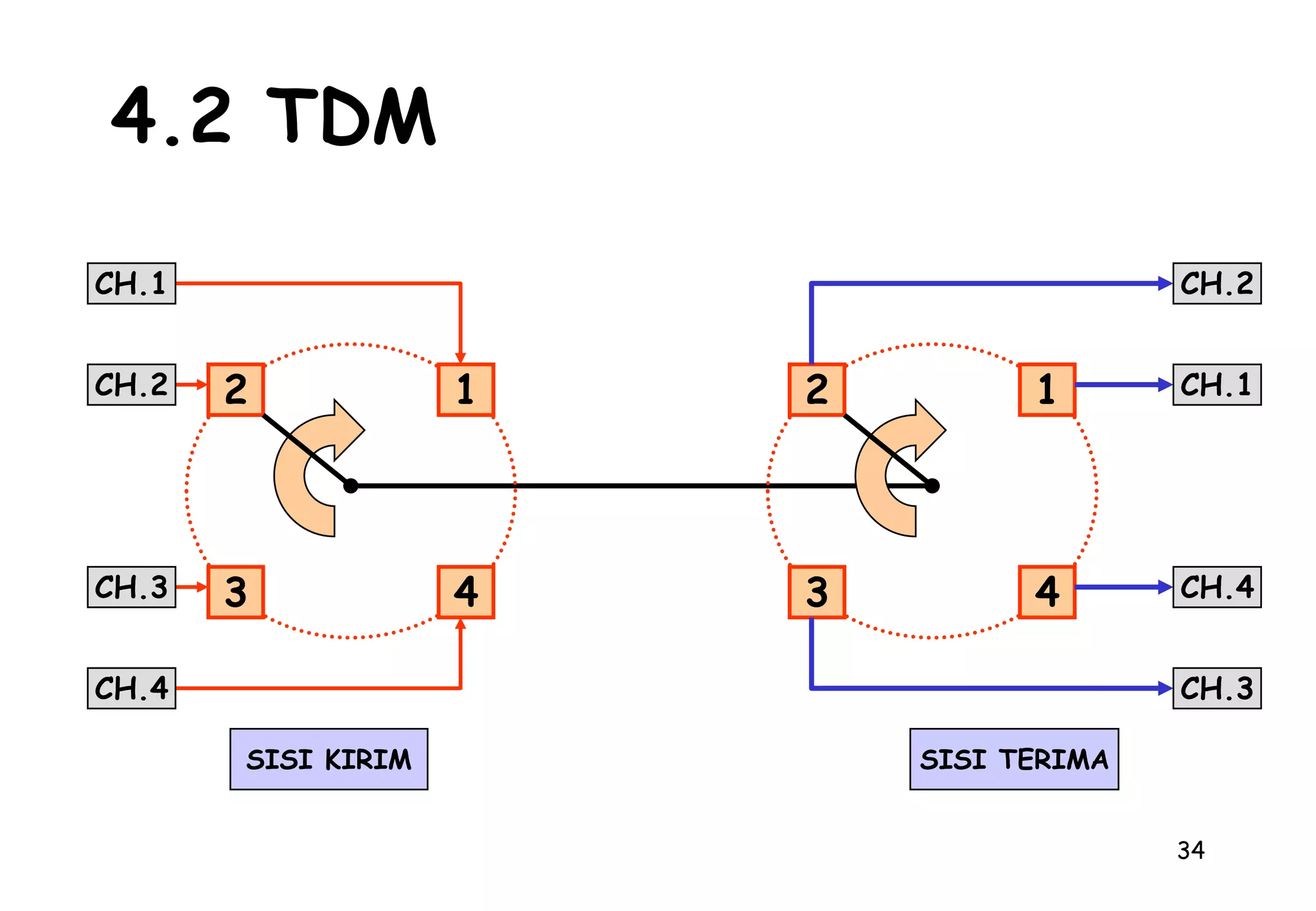

97. 34CH.1CH.212CH.212CH.143CH.343CH.4CH.4CH.34.2 TDMSISI KIRIMSISI TERIMA

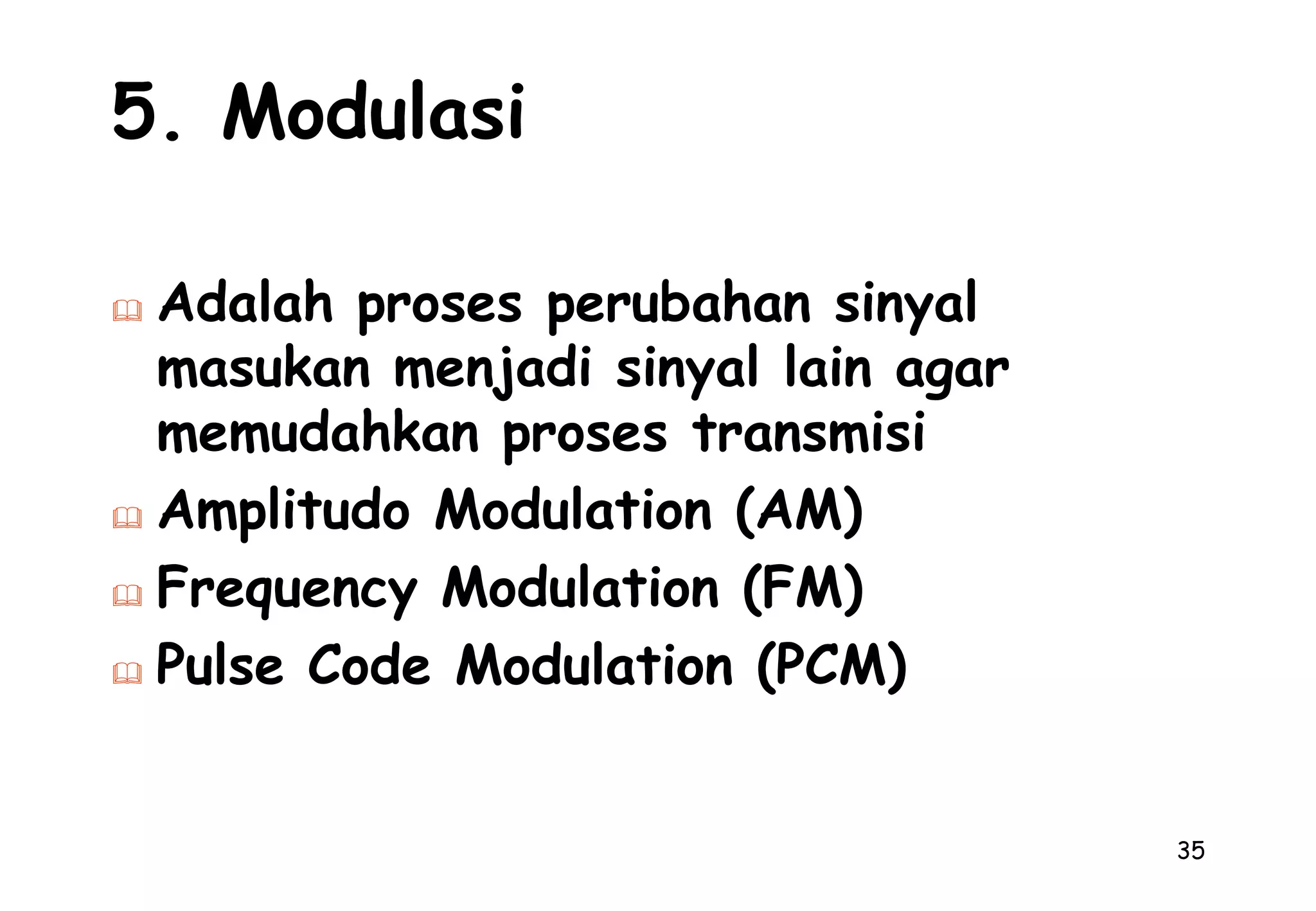

98. 355. ModulasiAdalah proses perubahan sinyal masukan menjadi sinyal lain agar memudahkan proses transmisi

99. Amplitudo Modulation (AM)

100. Frequency Modulation (FM)

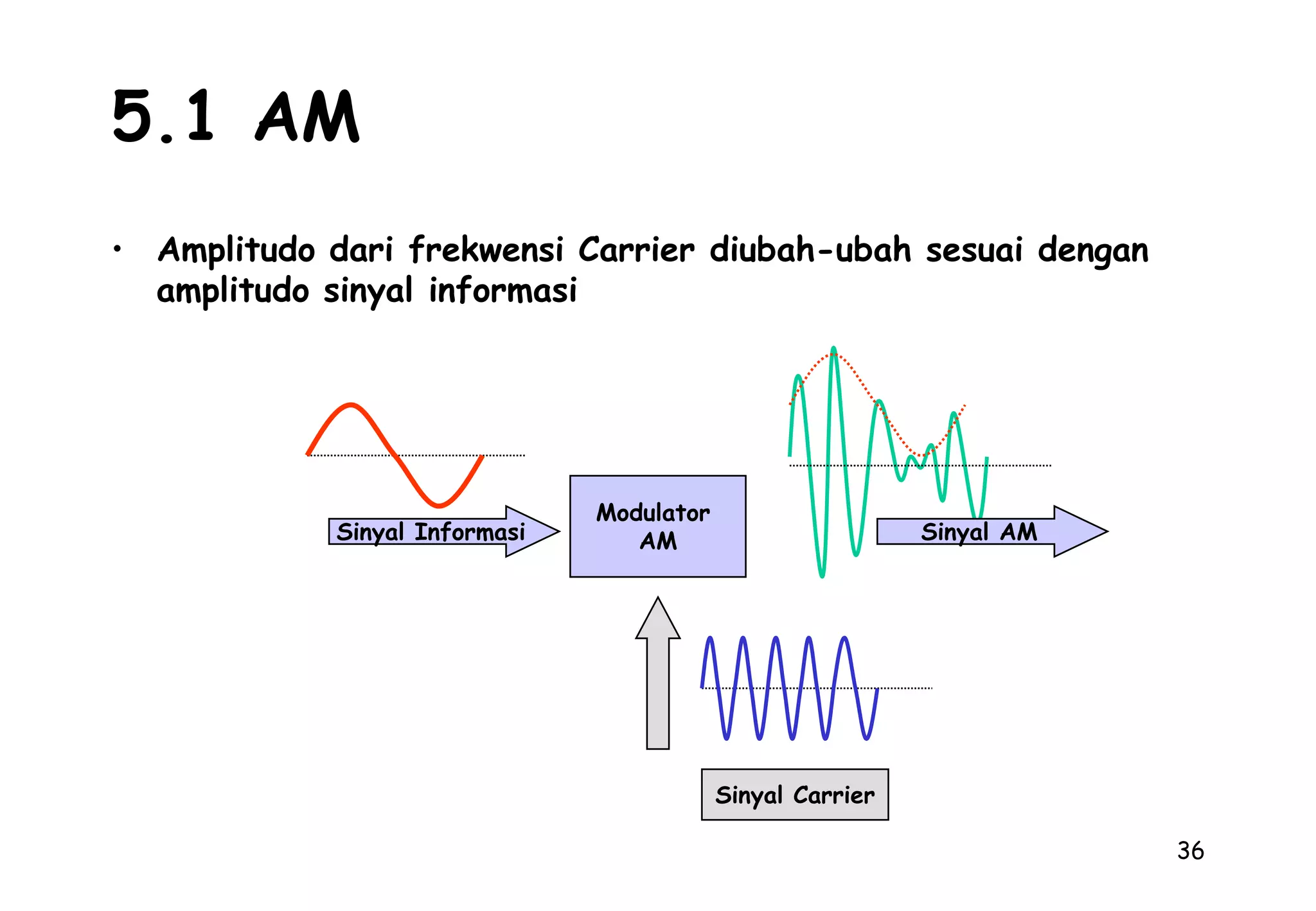

101. Pulse Code Modulation (PCM)36Sinyal InformasiSinyal AMSinyal Carrier5.1 AMAmplitudo dari frekwensi Carrier diubah-ubah sesuai dengan amplitudo sinyal informasiModulator AM

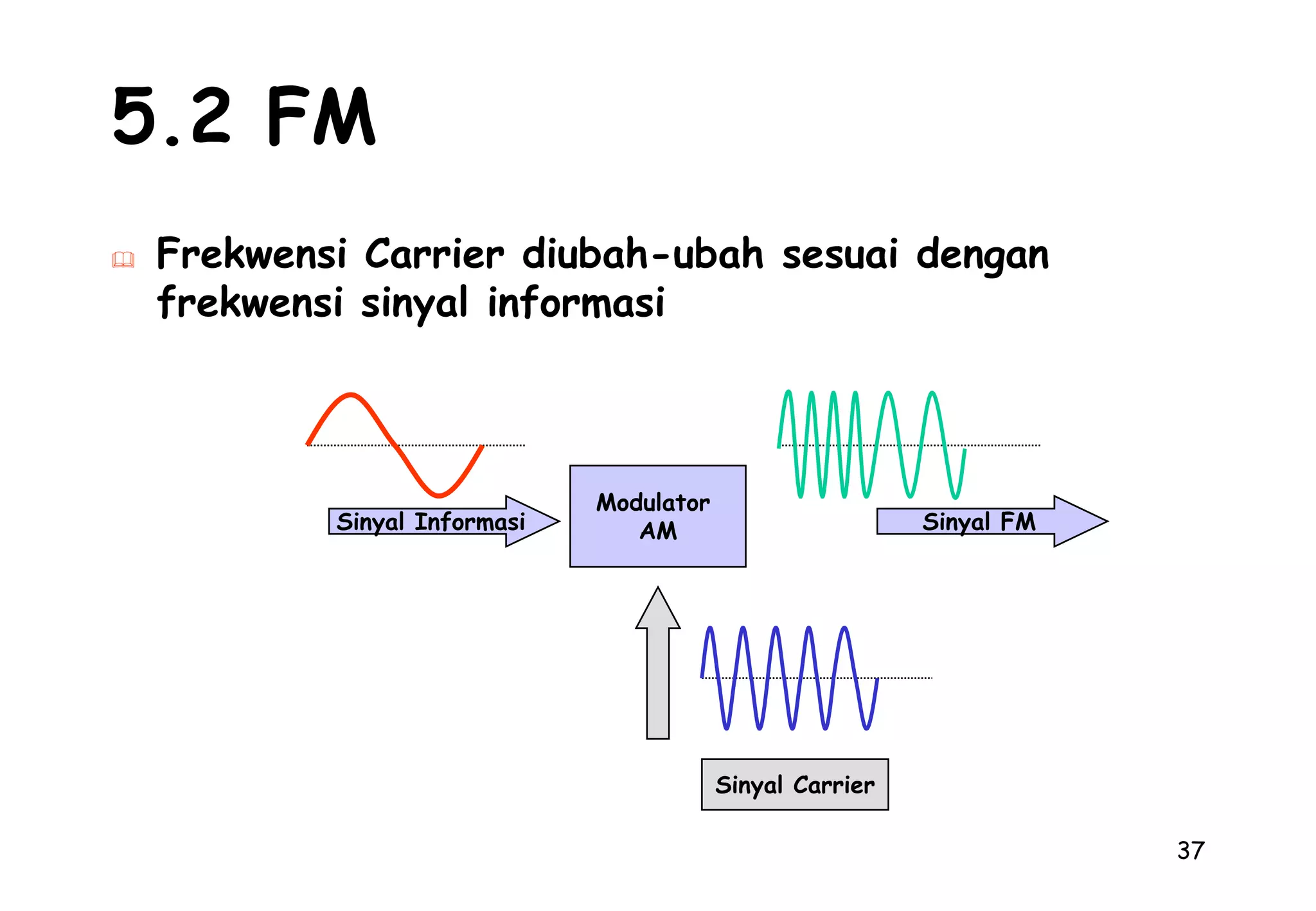

102. 37Sinyal InformasiSinyal FMSinyal Carrier5.2 FMFrekwensi Carrier diubah-ubah sesuai dengan frekwensi sinyal informasiModulator AM

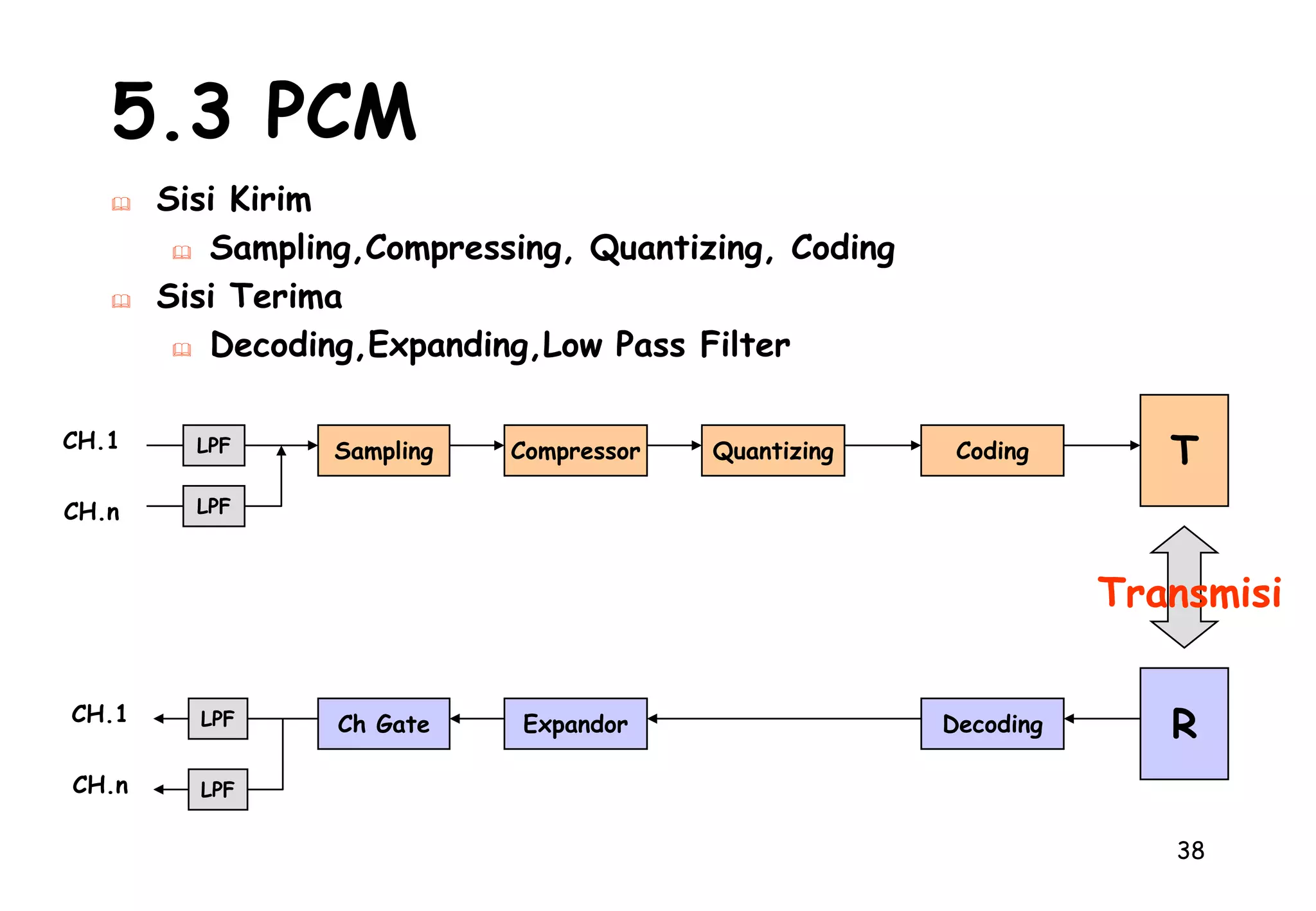

103. 38TCompressorQuantizingCodingCH.1LPFLPFCH.nTransmisiExpandorCh GateDecodingCH.1LPFCH.nLPF5.3 PCMSisi Kirim

104. Sampling,Compressing, Quantizing, Coding

105. Sisi Terima

106. Decoding,Expanding,Low Pass FilterSamplingR

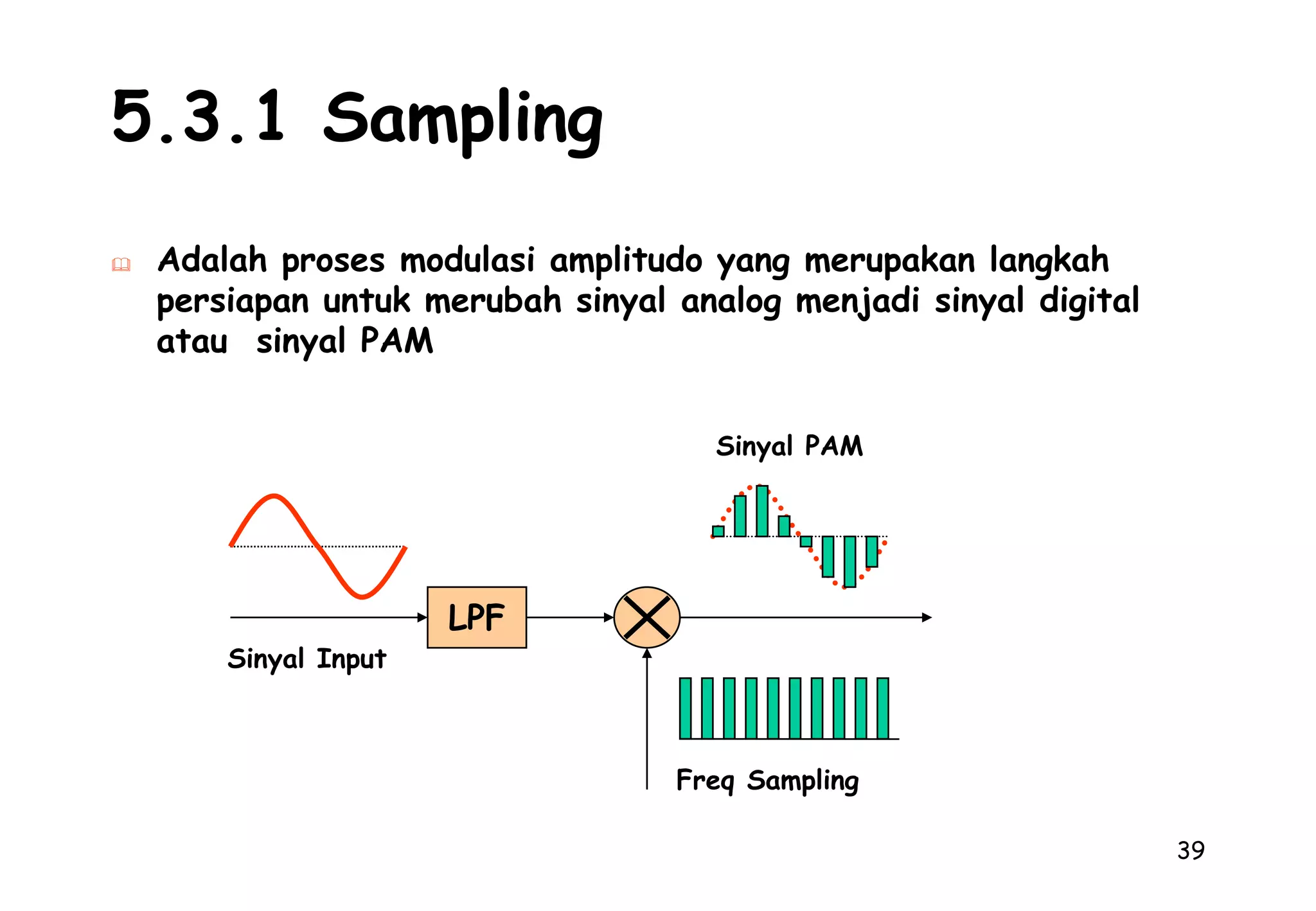

107. 39Sinyal PAMSinyal InputFreq Sampling5.3.1 SamplingAdalah proses modulasi amplitudo yang merupakan langkah persiapan untuk merubah sinyal analog menjadi sinyal digital atau sinyal PAMLPF

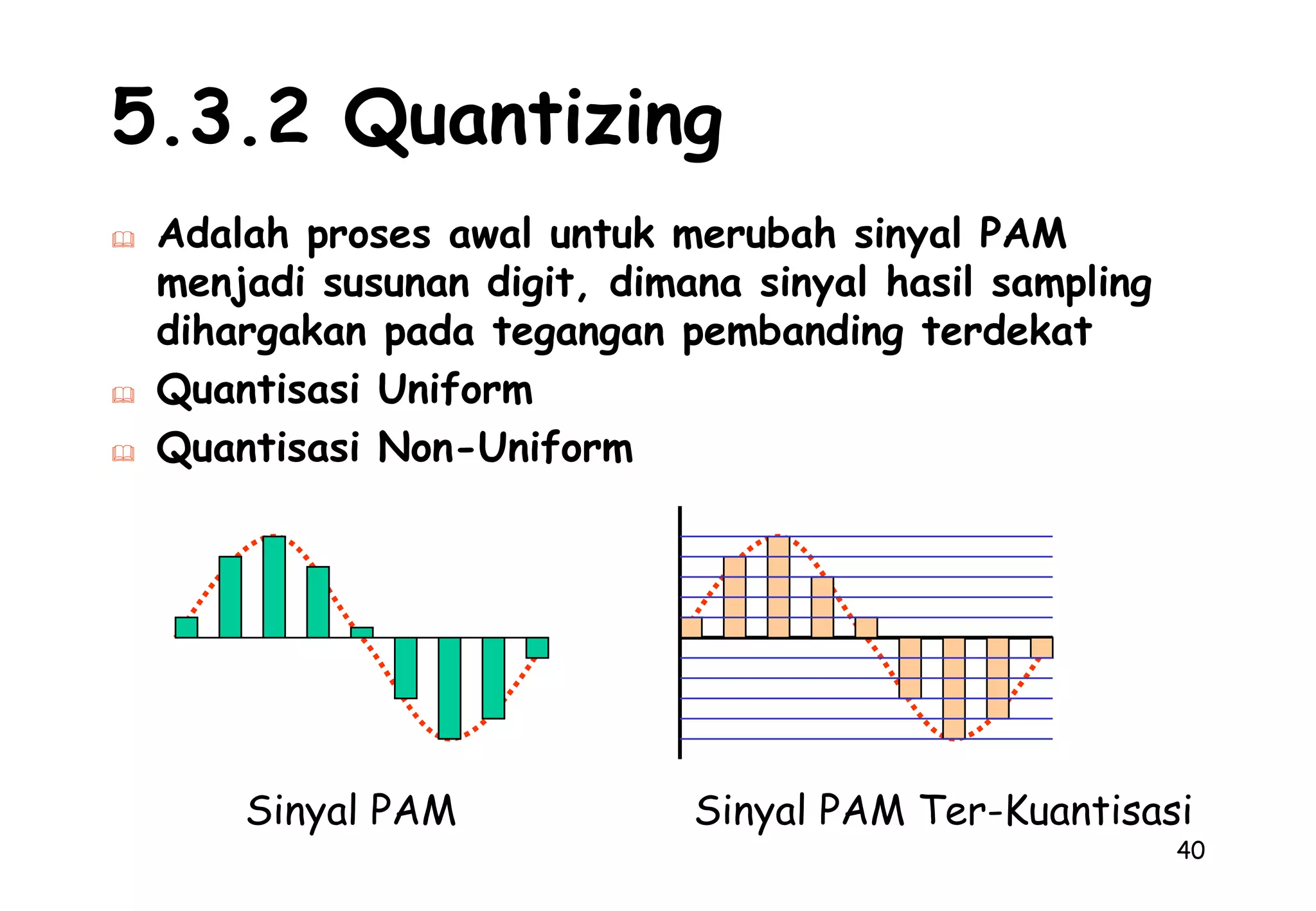

108. 405.3.2 QuantizingAdalah proses awal untuk merubah sinyal PAM menjadi susunan digit, dimana sinyal hasil sampling dihargakan pada tegangan pembanding terdekat

109. Quantisasi Uniform

110. Quantisasi Non-UniformSinyal PAMSinyal PAM Ter-Kuantisasi

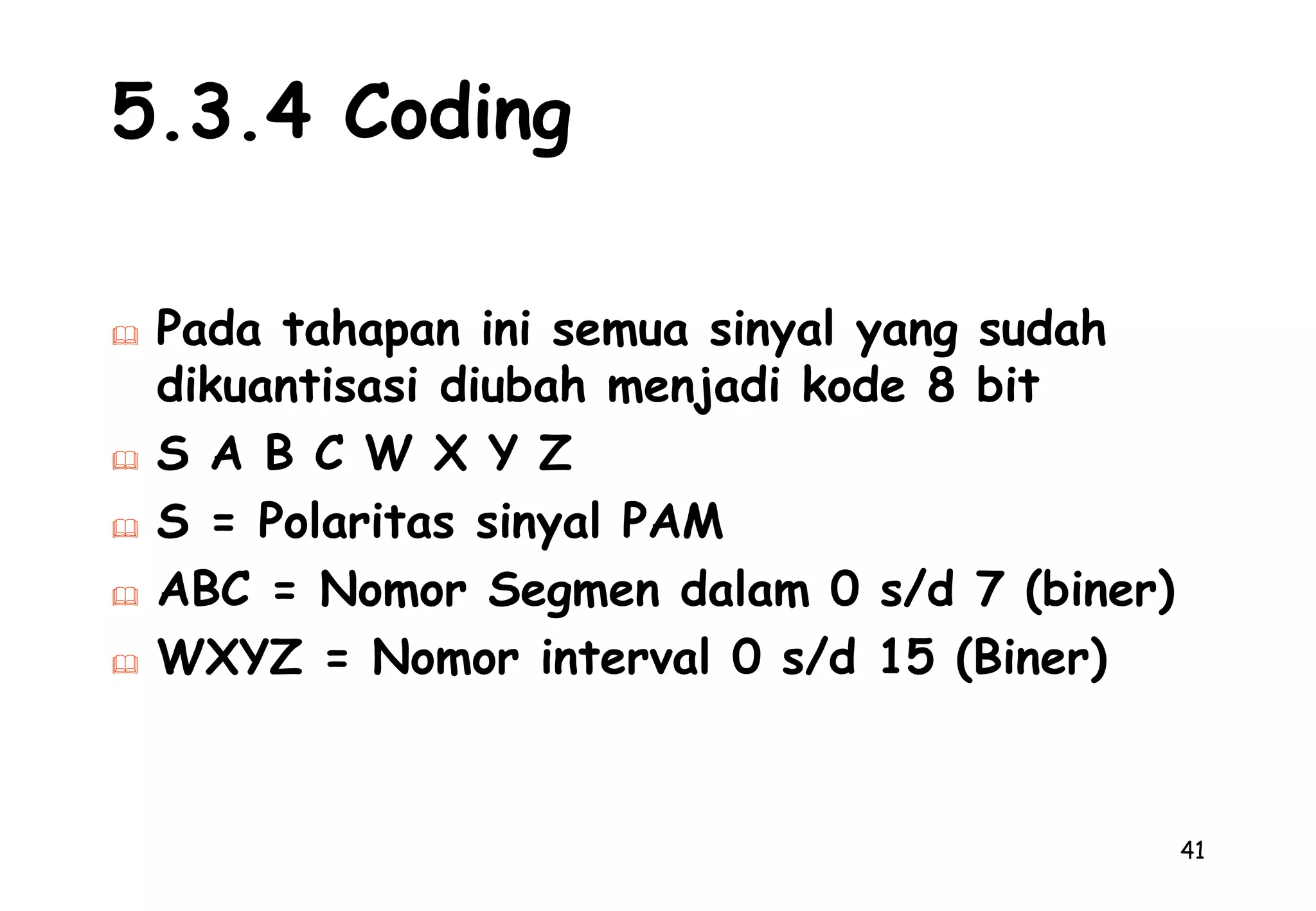

111. 415.3.4 CodingPada tahapan ini semua sinyal yang sudah dikuantisasi diubah menjadi kode 8 bit

112. S A B C W X Y Z

113. S = Polaritas sinyal PAM

114. ABC = Nomor Segmen dalam 0 s/d 7 (biner)

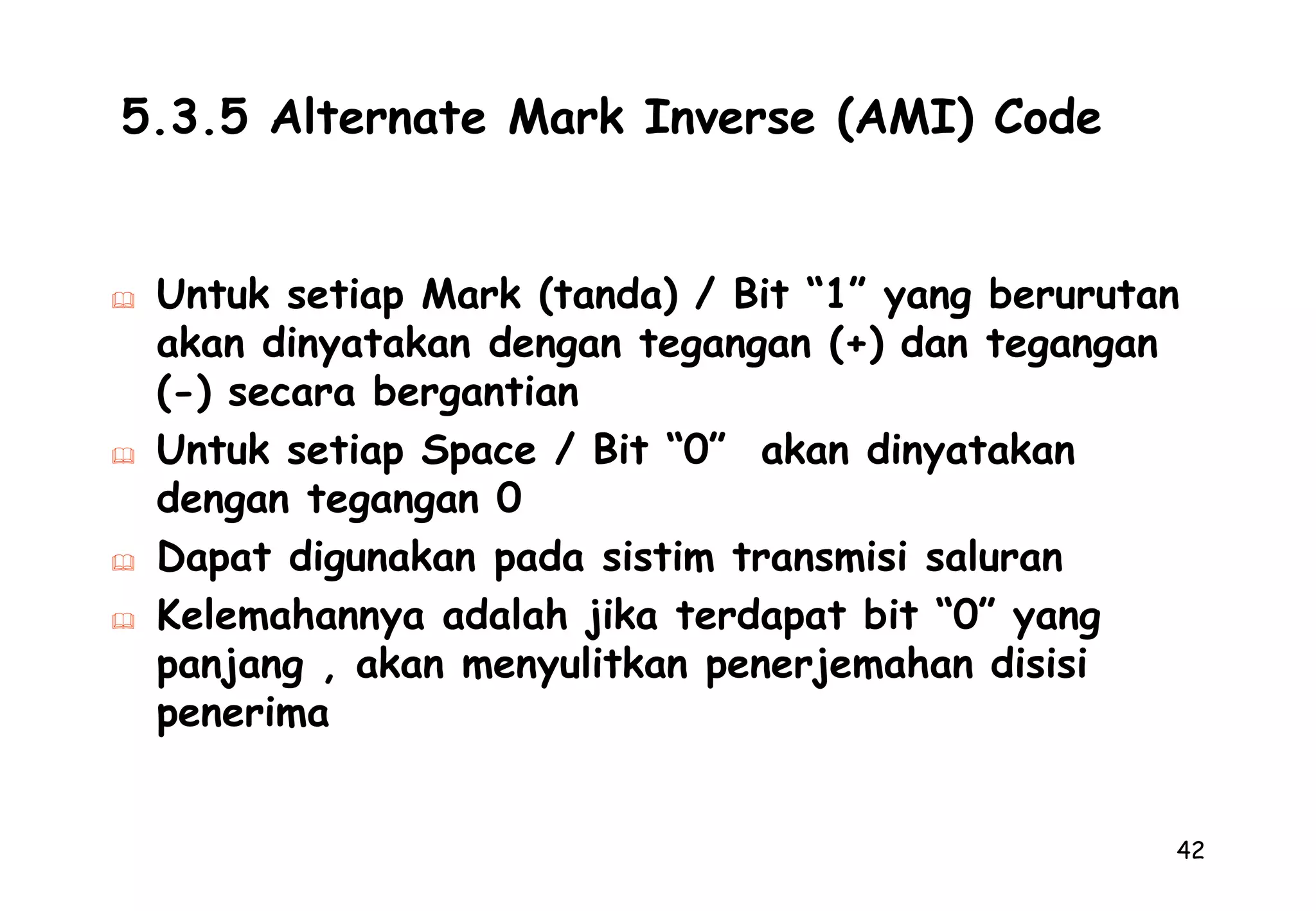

115. WXYZ = Nomor interval 0 s/d 15 (Biner)425.3.5 Alternate Mark Inverse (AMI) CodeUntuk setiap Mark (tanda) / Bit “1” yang berurutan akan dinyatakan dengan tegangan (+) dan tegangan (-) secara bergantian

116. Untuk setiap Space / Bit “0” akan dinyatakan dengan tegangan 0

117. Dapat digunakan pada sistim transmisi saluran

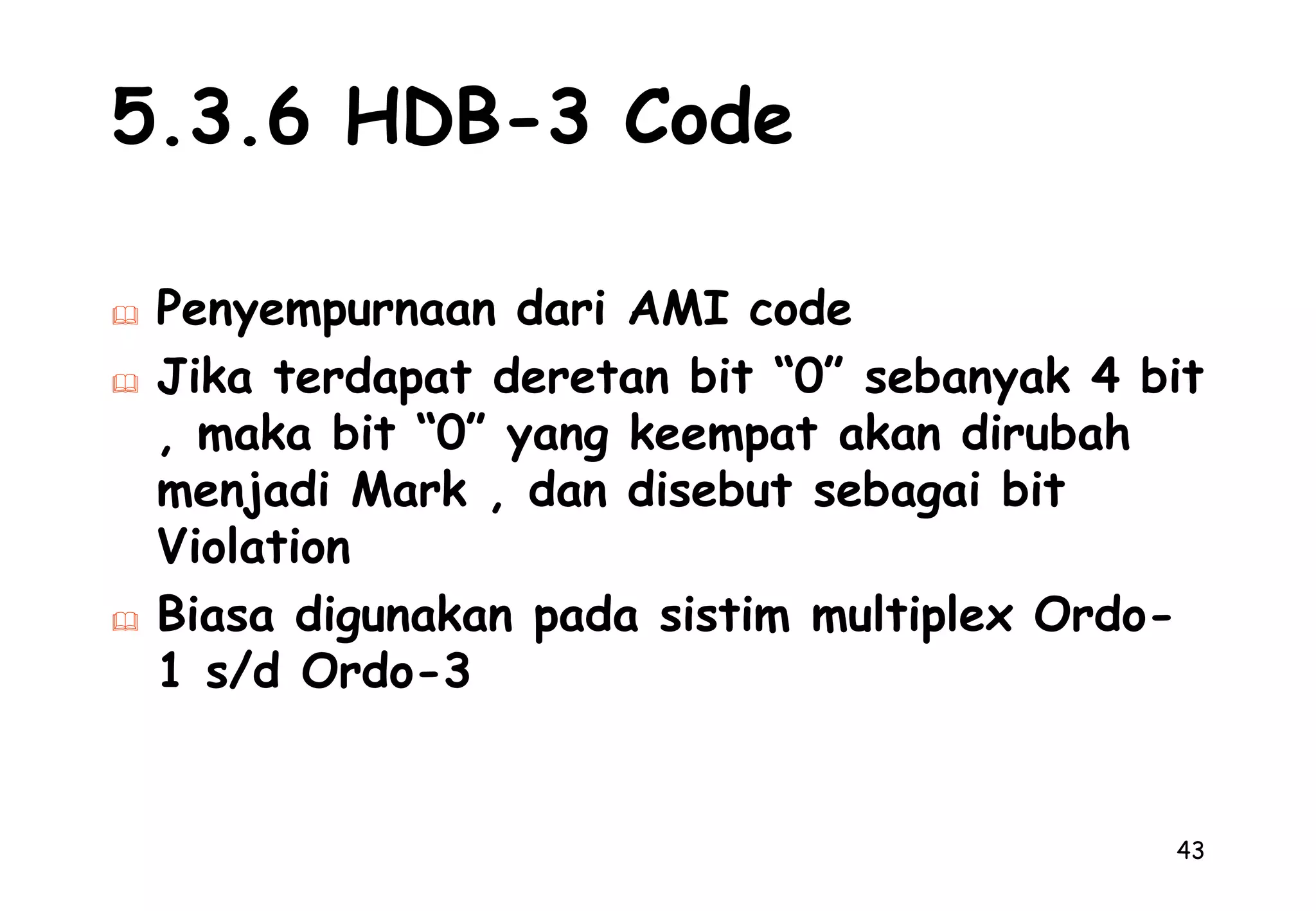

118. Kelemahannya adalah jika terdapat bit “0” yang panjang , akan menyulitkan penerjemahan disisi penerima435.3.6 HDB-3 CodePenyempurnaan dari AMI code

119. Jika terdapat deretan bit “0” sebanyak 4 bit , maka bit “0” yang keempat akan dirubah menjadi Mark , dan disebut sebagai bit Violation

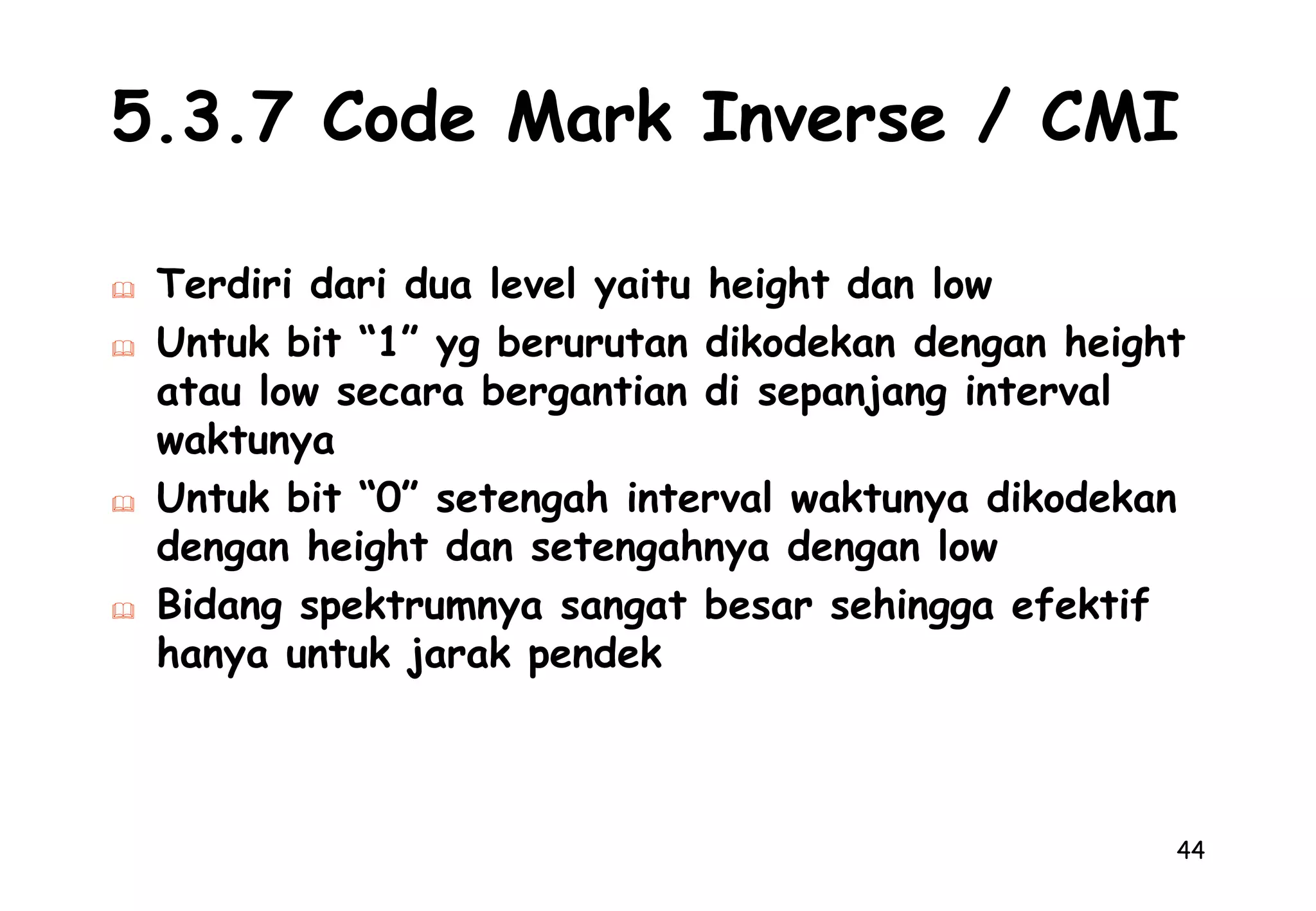

120. Biasa digunakan pada sistim multiplex Ordo-1 s/d Ordo-3445.3.7 Code Mark Inverse / CMITerdiri dari dua level yaitu height dan low

121. Untuk bit “1” yg berurutan dikodekan dengan height atau low secara bergantian di sepanjang interval waktunya

122. Untuk bit “0” setengah interval waktunya dikodekan dengan height dan setengahnya dengan low

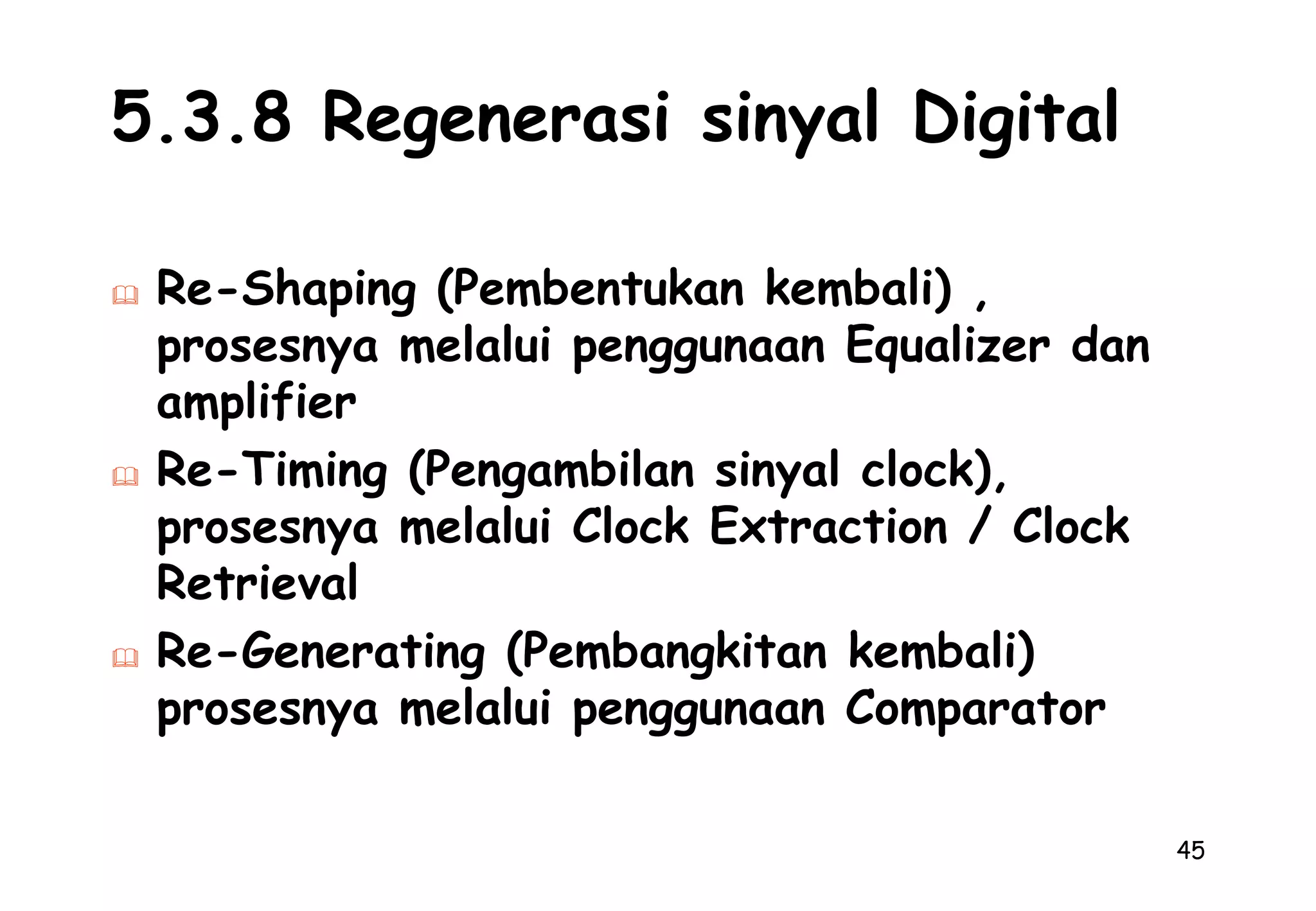

123. Bidang spektrumnya sangat besar sehingga efektif hanya untuk jarak pendek455.3.8 Regenerasi sinyal DigitalRe-Shaping (Pembentukan kembali) , prosesnya melalui penggunaan Equalizer dan amplifier

124. Re-Timing (Pengambilan sinyal clock), prosesnya melalui Clock Extraction / Clock Retrieval

125. Re-Generating (Pembangkitan kembali) prosesnya melalui penggunaan Comparator46MATERI : DASAR-DASAR TRANSMISIINSTRUKTUR : AHMAD DJUNAEDI/ 611108BIDANG : *> TRANSMISI SERAT OPTIK *> MODULASI/ DEMODULASI

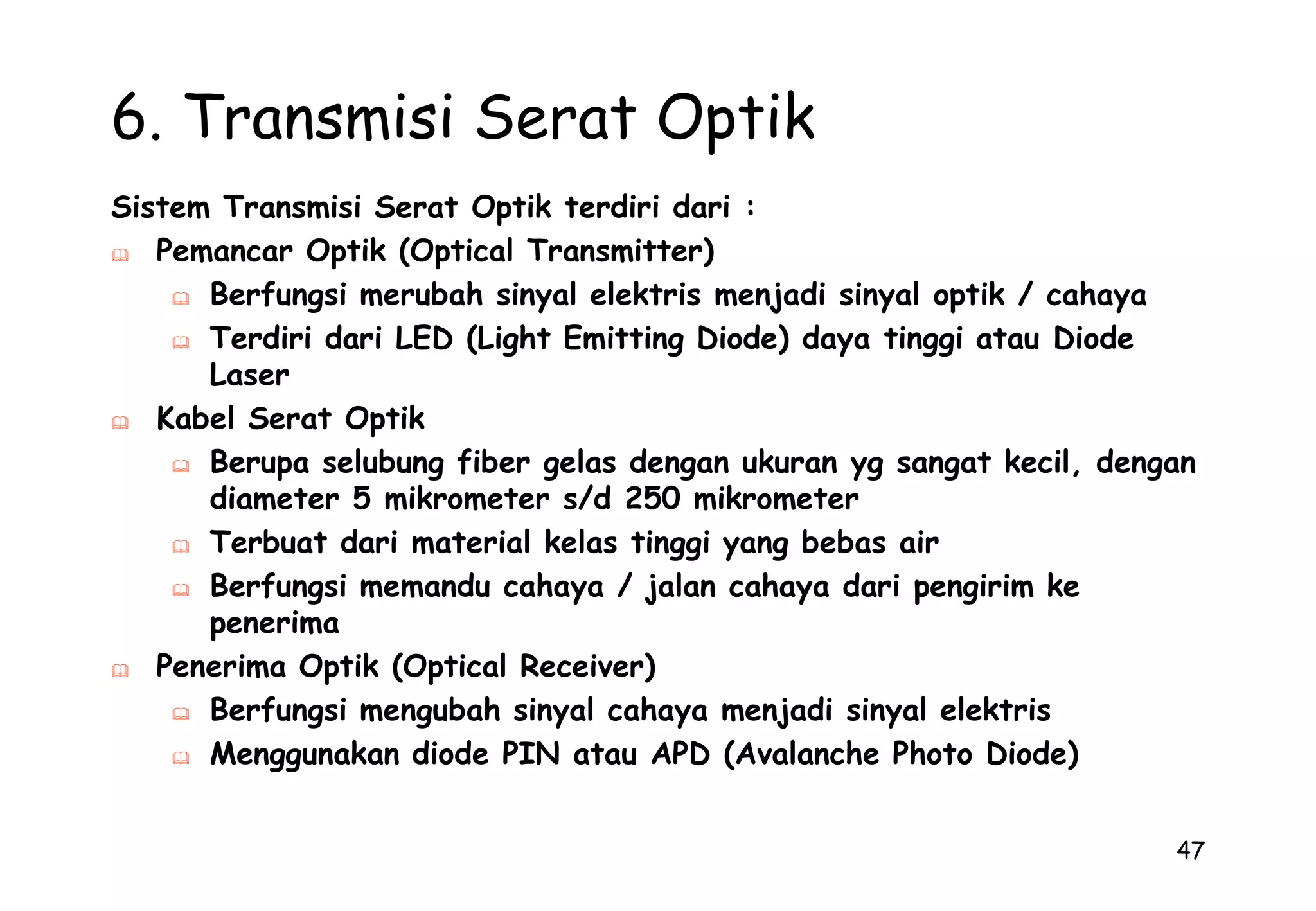

126. 476. Transmisi Serat OptikSistem Transmisi Serat Optik terdiri dari :Pemancar Optik (Optical Transmitter)

127. Berfungsi merubah sinyal elektris menjadi sinyal optik / cahaya

128. Terdiri dari LED (Light Emitting Diode) daya tinggi atau Diode Laser

129. Kabel Serat Optik

130. Berupa selubung fiber gelas dengan ukuran yg sangat kecil, dengan diameter 5 mikrometer s/d 250 mikrometer

131. Terbuat dari material kelas tinggi yang bebas air

132. Berfungsi memandu cahaya / jalan cahaya dari pengirim ke penerima

133. Penerima Optik (Optical Receiver)

134. Berfungsi mengubah sinyal cahaya menjadi sinyal elektris

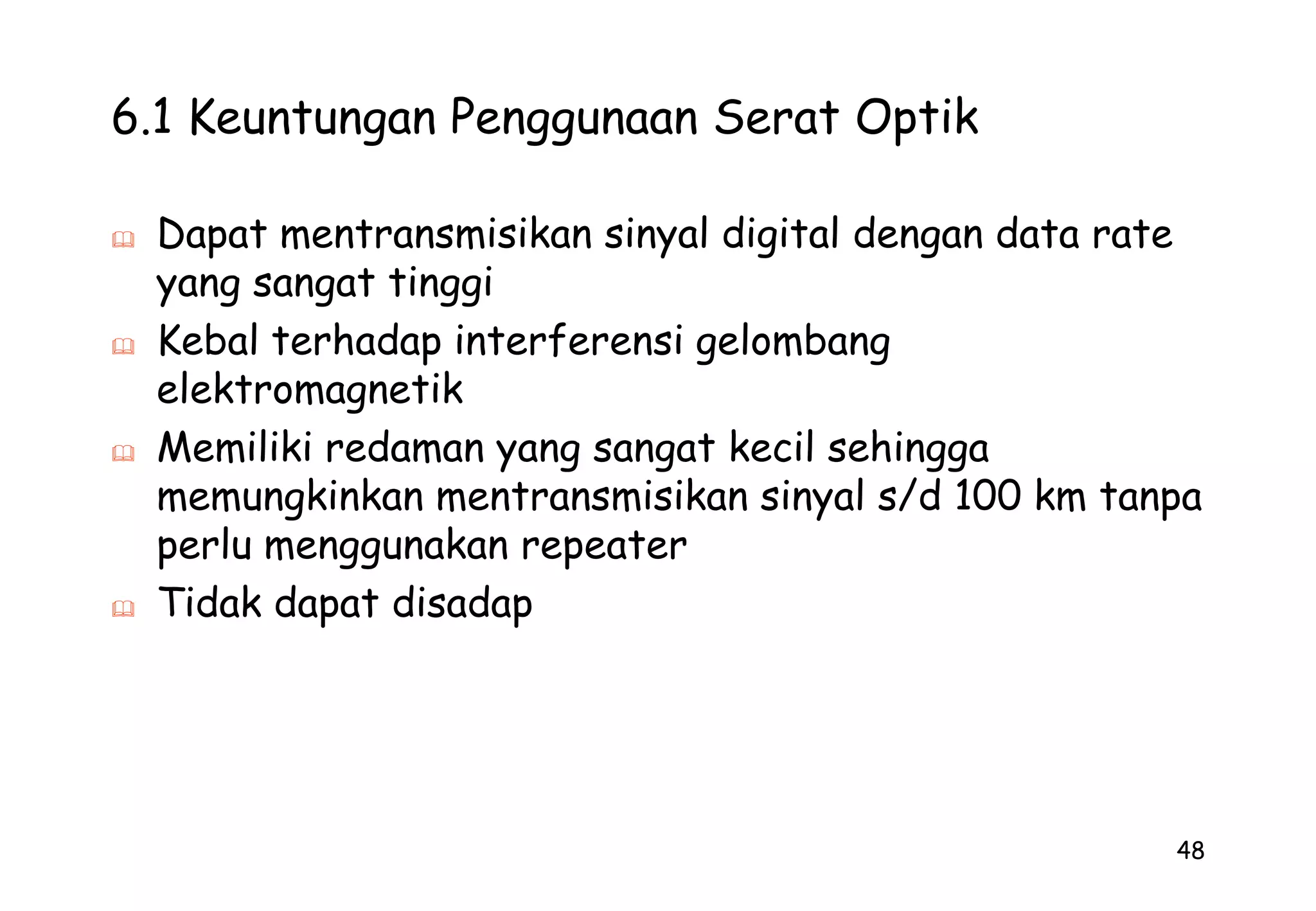

135. Menggunakan diode PIN atau APD (Avalanche Photo Diode)486.1 Keuntungan Penggunaan Serat OptikDapat mentransmisikan sinyal digital dengan data rate yang sangat tinggi

136. Kebal terhadap interferensi gelombang elektromagnetik

137. Memiliki redaman yang sangat kecil sehingga memungkinkan mentransmisikan sinyal s/d 100 km tanpa perlu menggunakan repeater

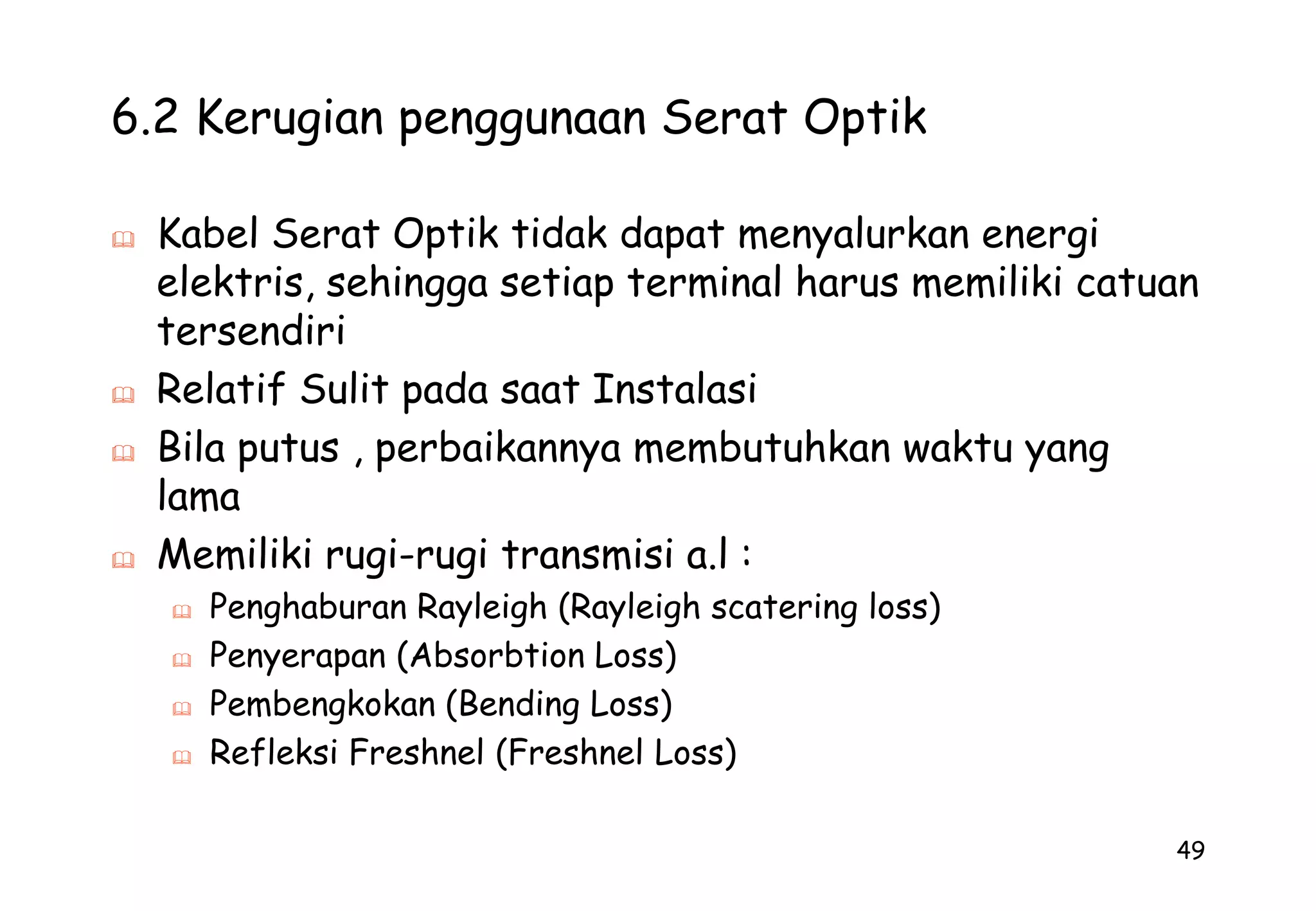

138. Tidak dapat disadap496.2 Kerugian penggunaan Serat Optik Kabel Serat Optik tidak dapat menyalurkan energi elektris, sehingga setiap terminal harus memiliki catuan tersendiri

139. Relatif Sulit pada saat Instalasi

140. Bila putus , perbaikannya membutuhkan waktu yang lama

141. Memiliki rugi-rugi transmisi a.l :

142. Penghaburan Rayleigh (Rayleigh scatering loss)

143. Penyerapan (Absorbtion Loss)

144. Pembengkokan (Bending Loss)

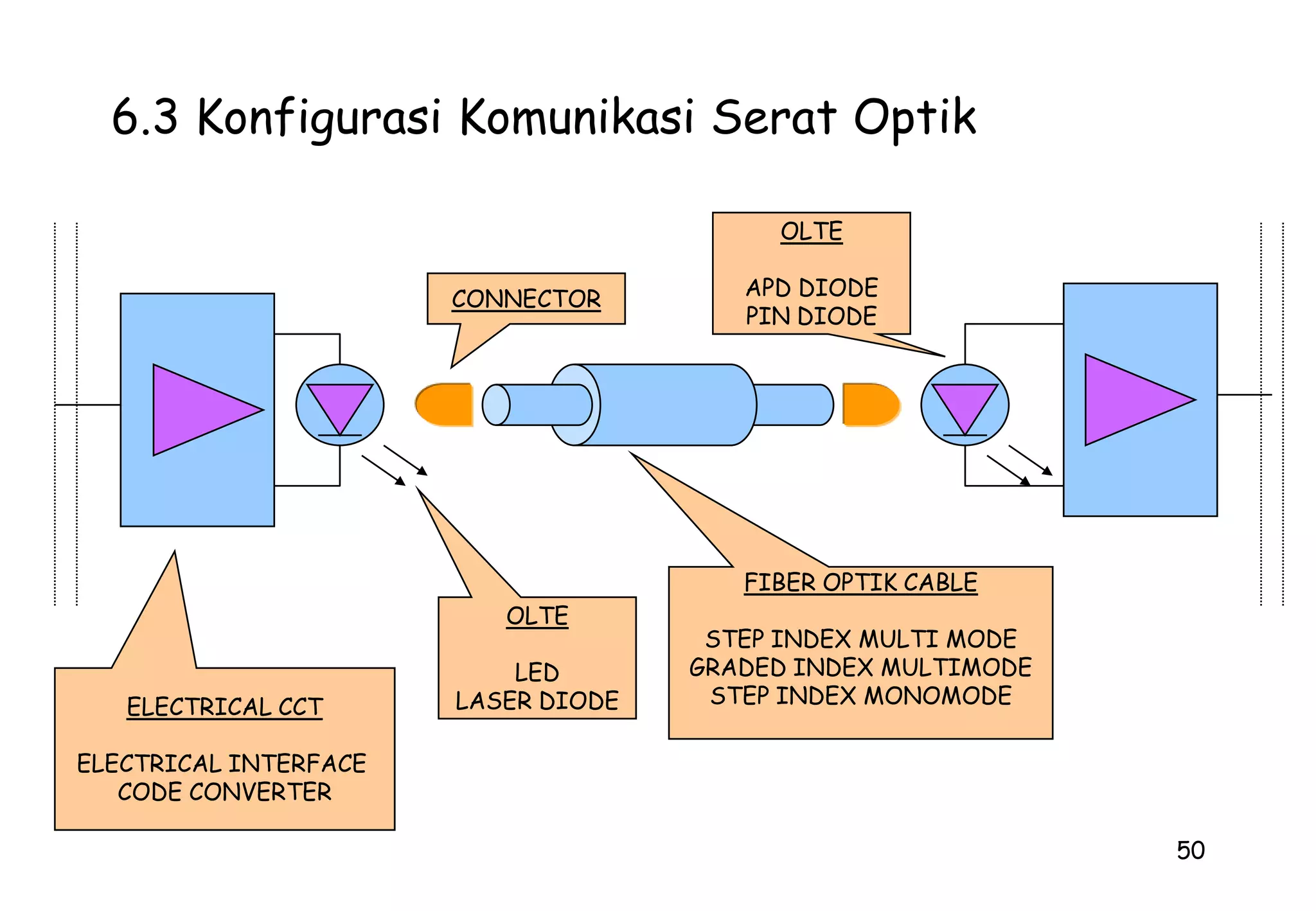

145. Refleksi Freshnel (Freshnel Loss)506.3 Konfigurasi Komunikasi Serat Optik OLTEAPD DIODEPIN DIODECONNECTORFIBER OPTIK CABLESTEP INDEX MULTI MODEGRADED INDEX MULTIMODESTEP INDEX MONOMODEOLTELEDLASER DIODEELECTRICAL CCTELECTRICAL INTERFACE CODE CONVERTER

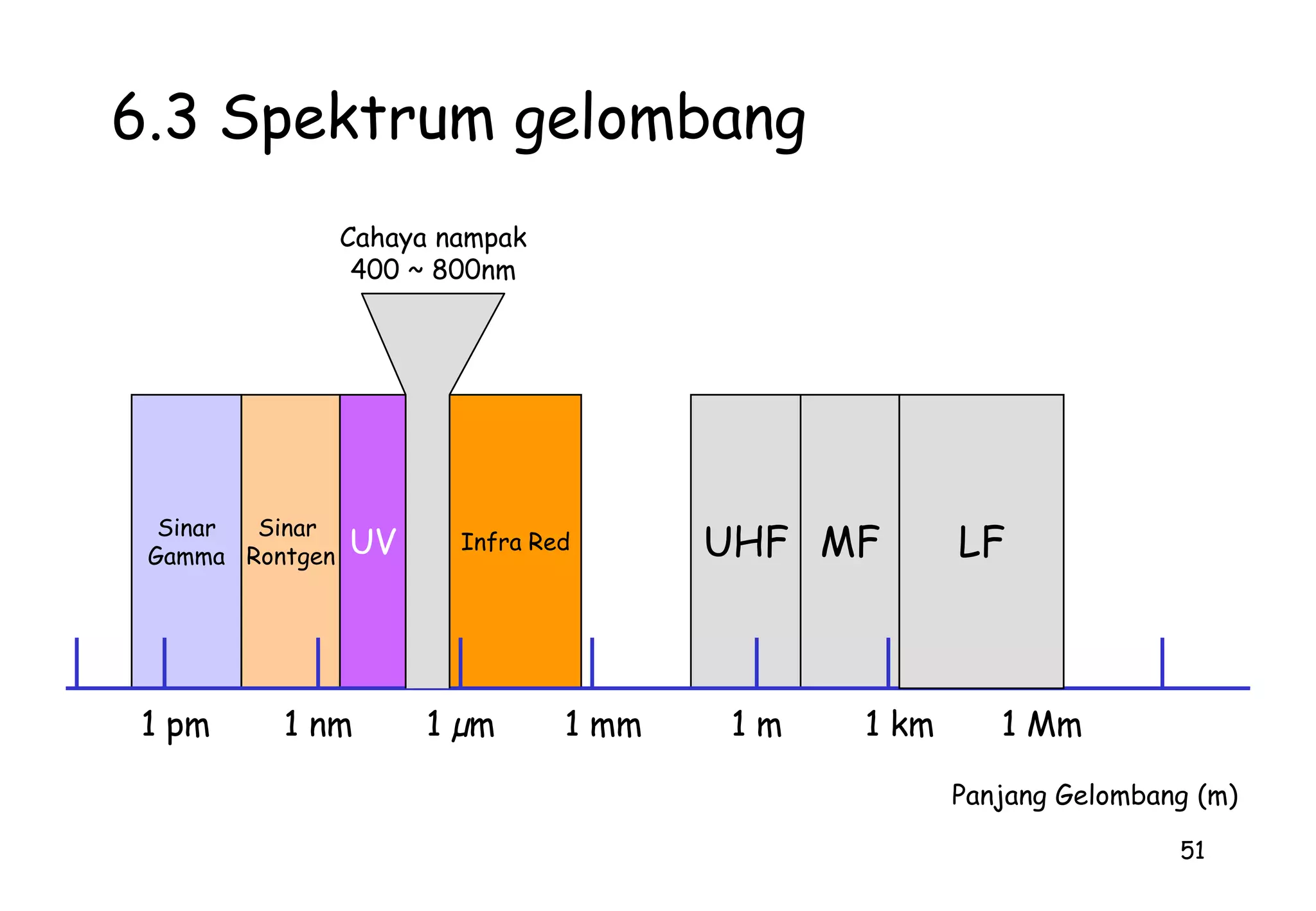

146. 516.3 Spektrum gelombang Cahaya nampak400 ~ 800nmMFUHFInfra RedUVSinar RontgenSinarGammaLF1 pm1 nm1 µm1 mm1 m1 km1 MmPanjang Gelombang (m)

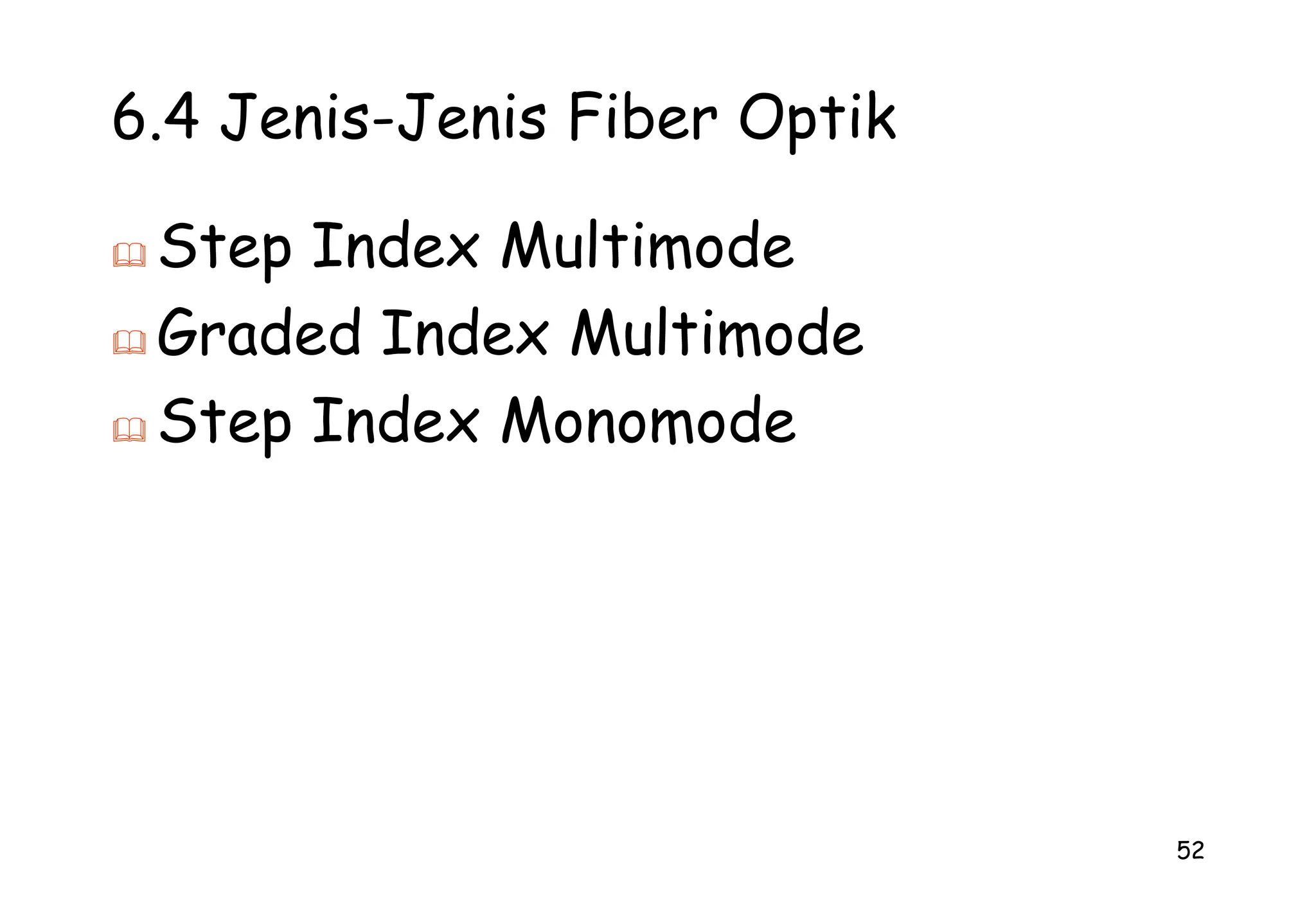

147. 526.4 Jenis-Jenis Fiber OptikStep Index Multimode

148. Graded Index Multimode

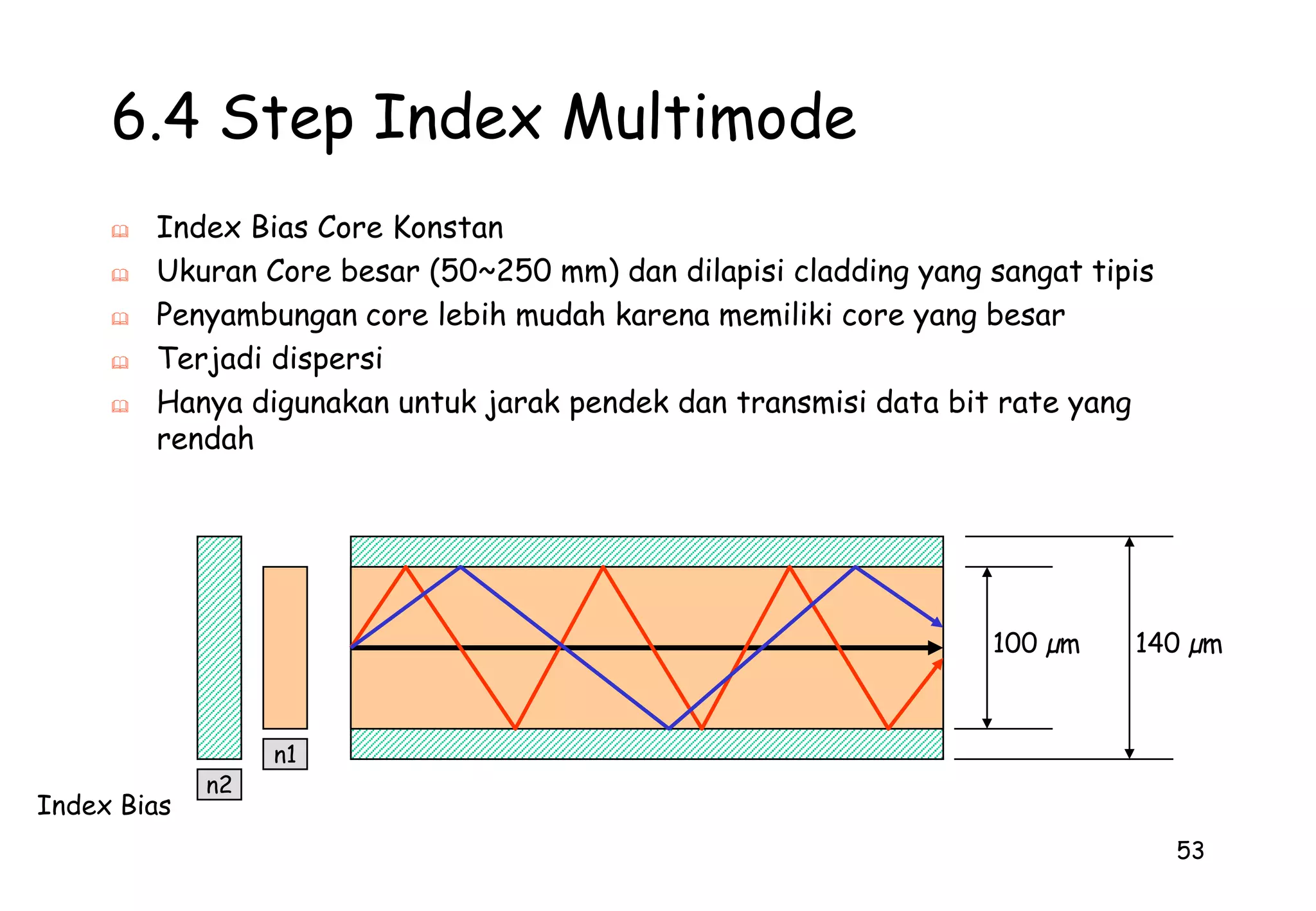

149. Step Index Monomode536.4 Step Index MultimodeIndex Bias Core Konstan

150. Ukuran Core besar (50~250 mm) dan dilapisi cladding yang sangat tipis

151. Penyambungan core lebih mudah karena memiliki core yang besar

152. Terjadi dispersi

153. Hanya digunakan untuk jarak pendek dan transmisi data bit rate yang rendah100 µm140 µmn1n2Index Bias

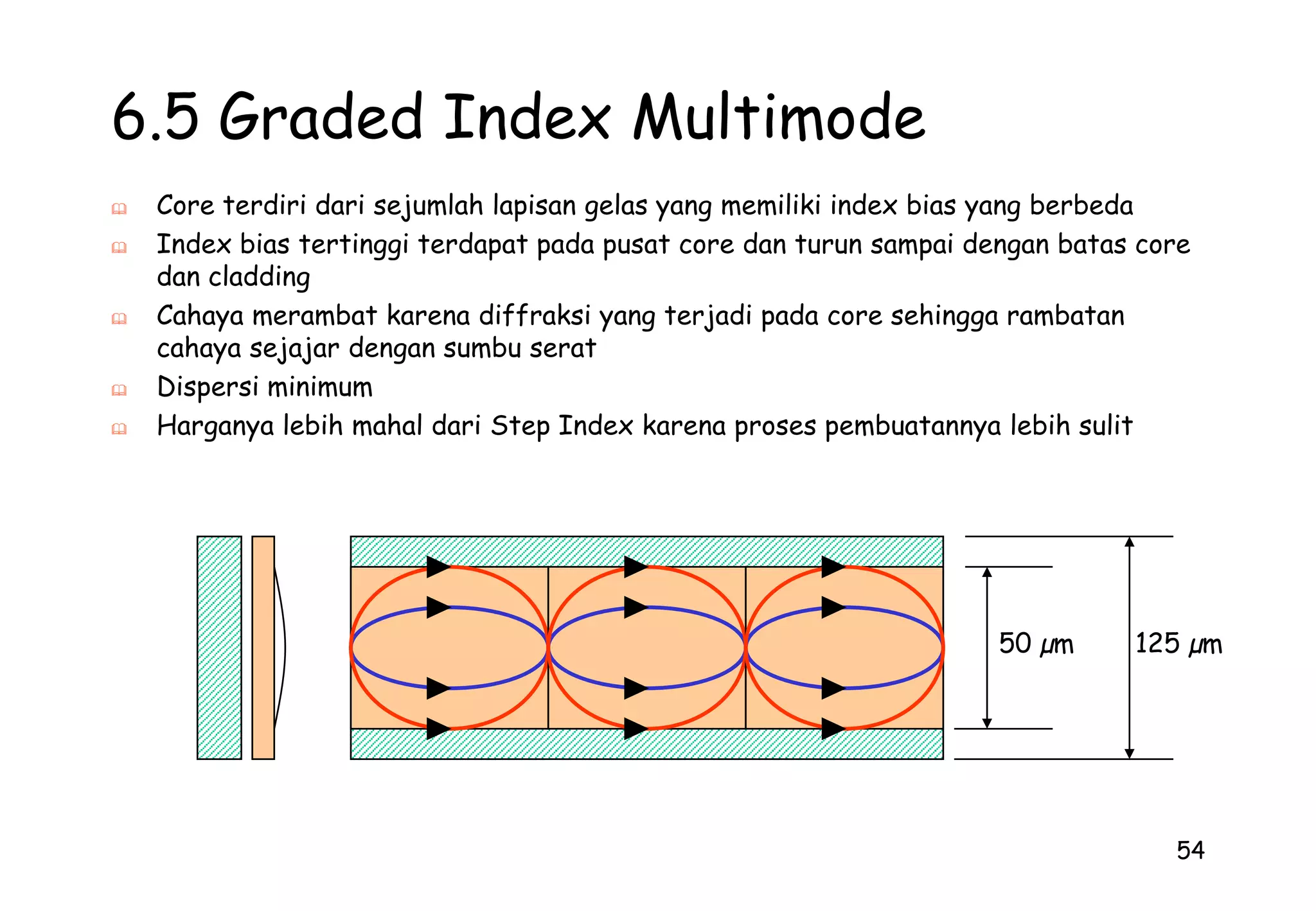

154. 546.5 Graded Index MultimodeCore terdiri dari sejumlah lapisan gelas yang memiliki index bias yang berbeda

155. Index bias tertinggi terdapat pada pusat core dan turun sampai dengan batas core dan cladding

156. Cahaya merambat karena diffraksi yang terjadi pada core sehingga rambatan cahaya sejajar dengan sumbu serat

157. Dispersi minimum

158. Harganya lebih mahal dari Step Index karena proses pembuatannya lebih sulit50 µm125 µm

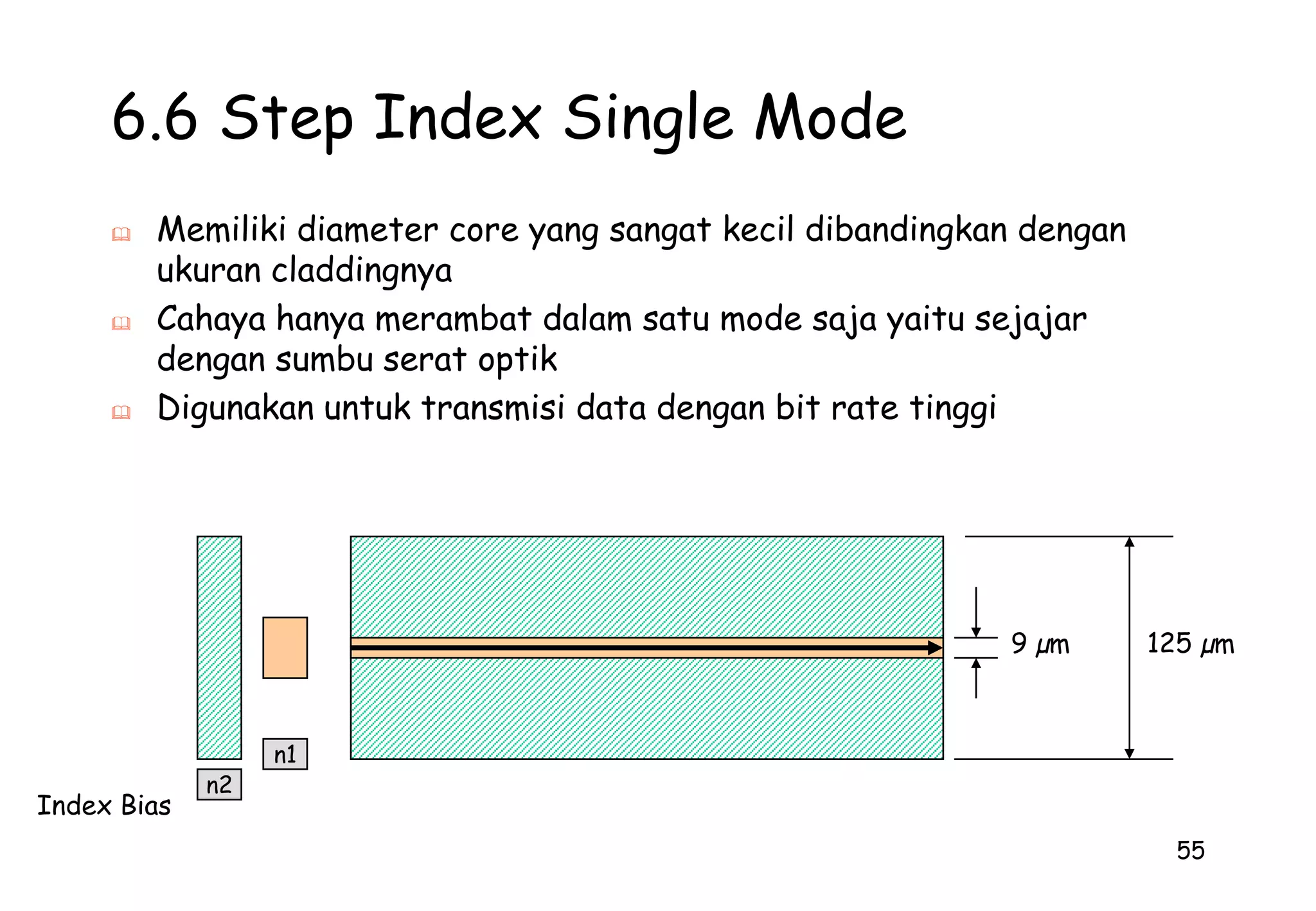

159. 556.6 Step Index Single ModeMemiliki diameter core yang sangat kecil dibandingkan dengan ukuran claddingnya

160. Cahaya hanya merambat dalam satu mode saja yaitu sejajar dengan sumbu serat optik

161. Digunakan untuk transmisi data dengan bit rate tinggi 9 µm 125 µmn1n2Index Bias

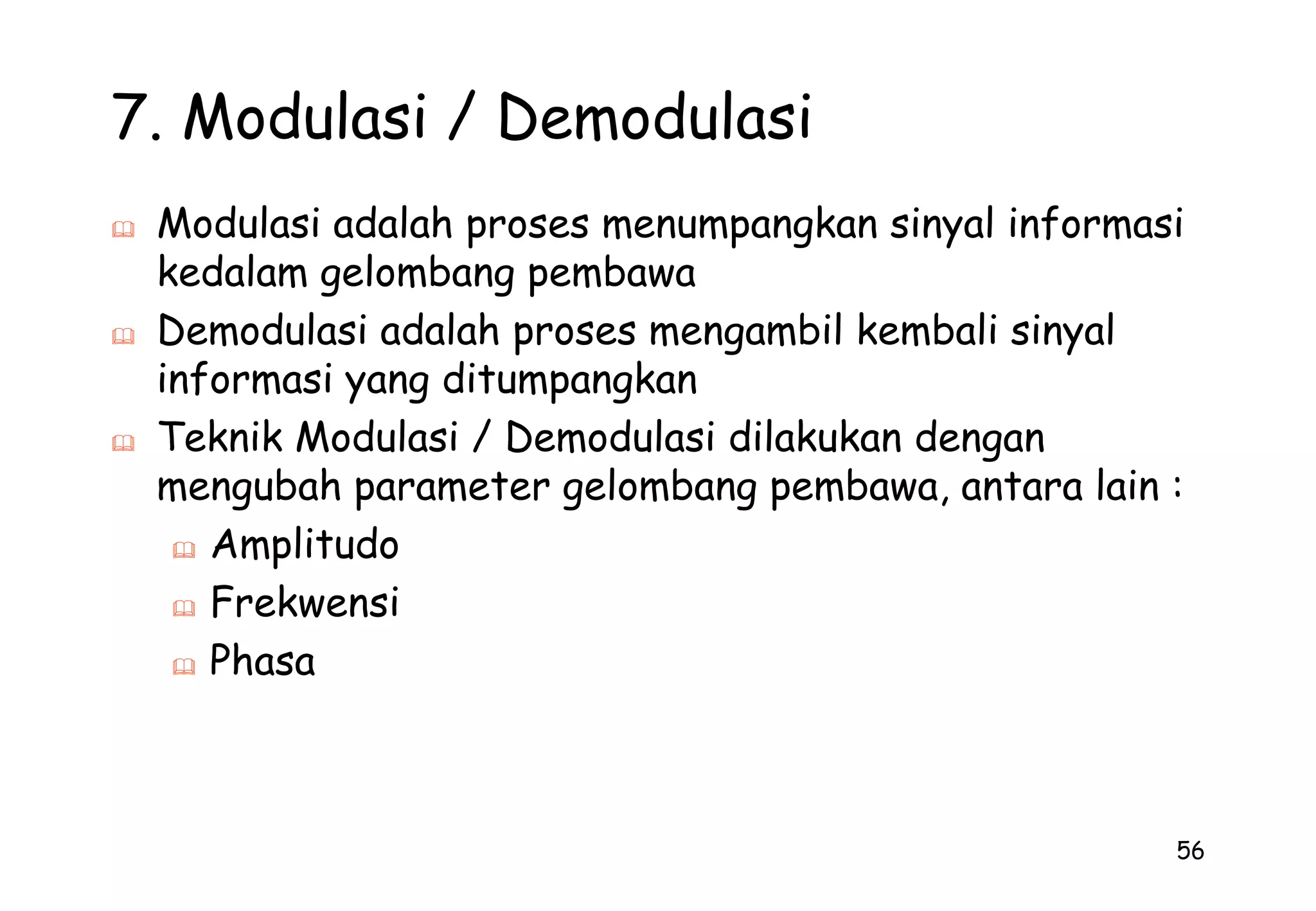

162. 567. Modulasi / DemodulasiModulasi adalah proses menumpangkan sinyal informasi kedalam gelombang pembawa

163. Demodulasi adalah proses mengambil kembali sinyal informasi yang ditumpangkan

164. Teknik Modulasi / Demodulasi dilakukan dengan mengubah parameter gelombang pembawa, antara lain :

165. Amplitudo

166. Frekwensi

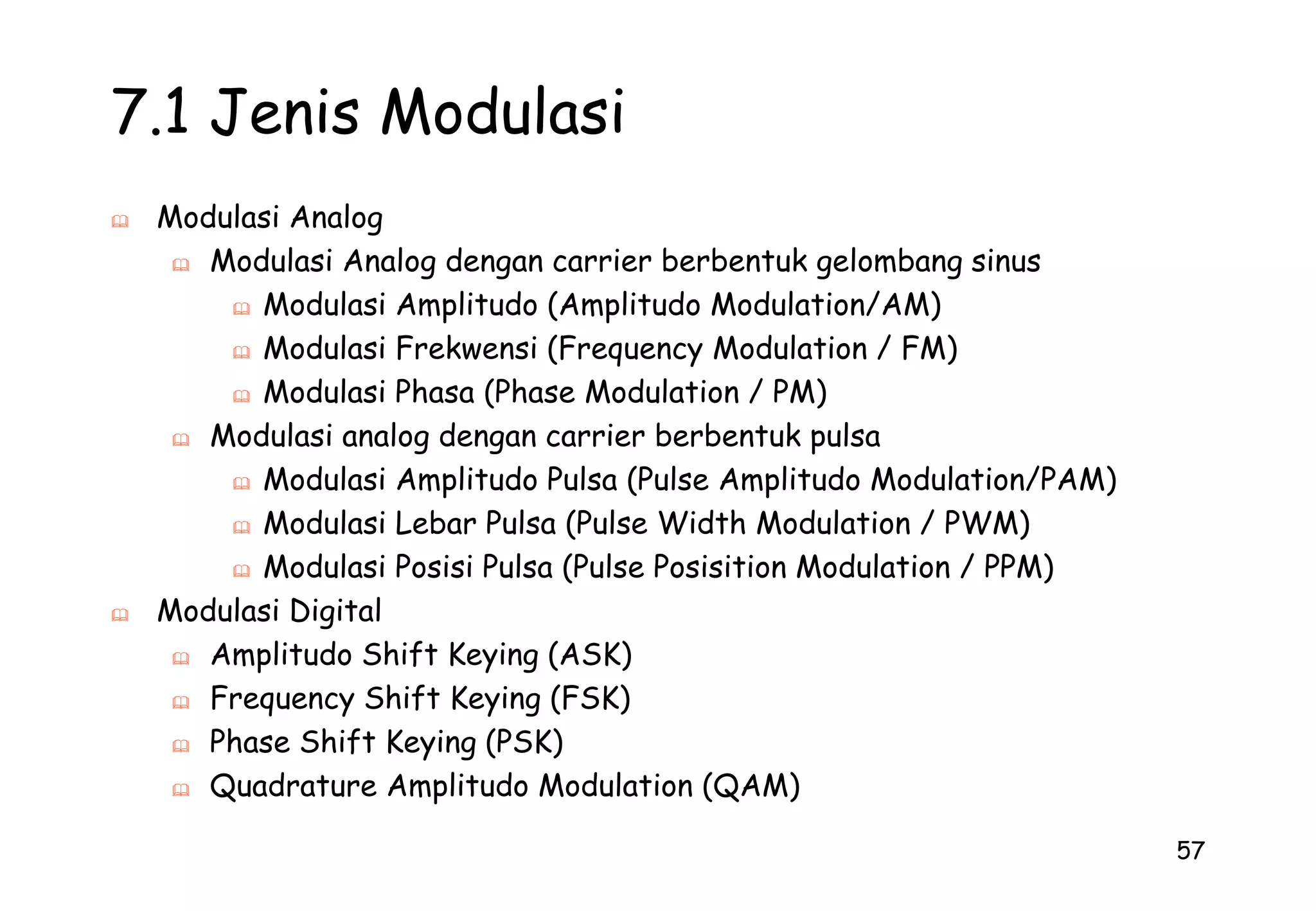

167. Phasa577.1 Jenis ModulasiModulasi Analog

168. Modulasi Analog dengan carrier berbentuk gelombang sinus

169. Modulasi Amplitudo (Amplitudo Modulation/AM)

170. Modulasi Frekwensi (Frequency Modulation / FM)

171. Modulasi Phasa (Phase Modulation / PM)

172. Modulasi analog dengan carrier berbentuk pulsa

173. Modulasi Amplitudo Pulsa (Pulse Amplitudo Modulation/PAM)

174. Modulasi Lebar Pulsa (Pulse Width Modulation / PWM)

175. Modulasi Posisi Pulsa (Pulse Posisition Modulation / PPM)

176. Modulasi Digital

177. Amplitudo Shift Keying (ASK)

178. Frequency Shift Keying (FSK)

179. Phase Shift Keying (PSK)

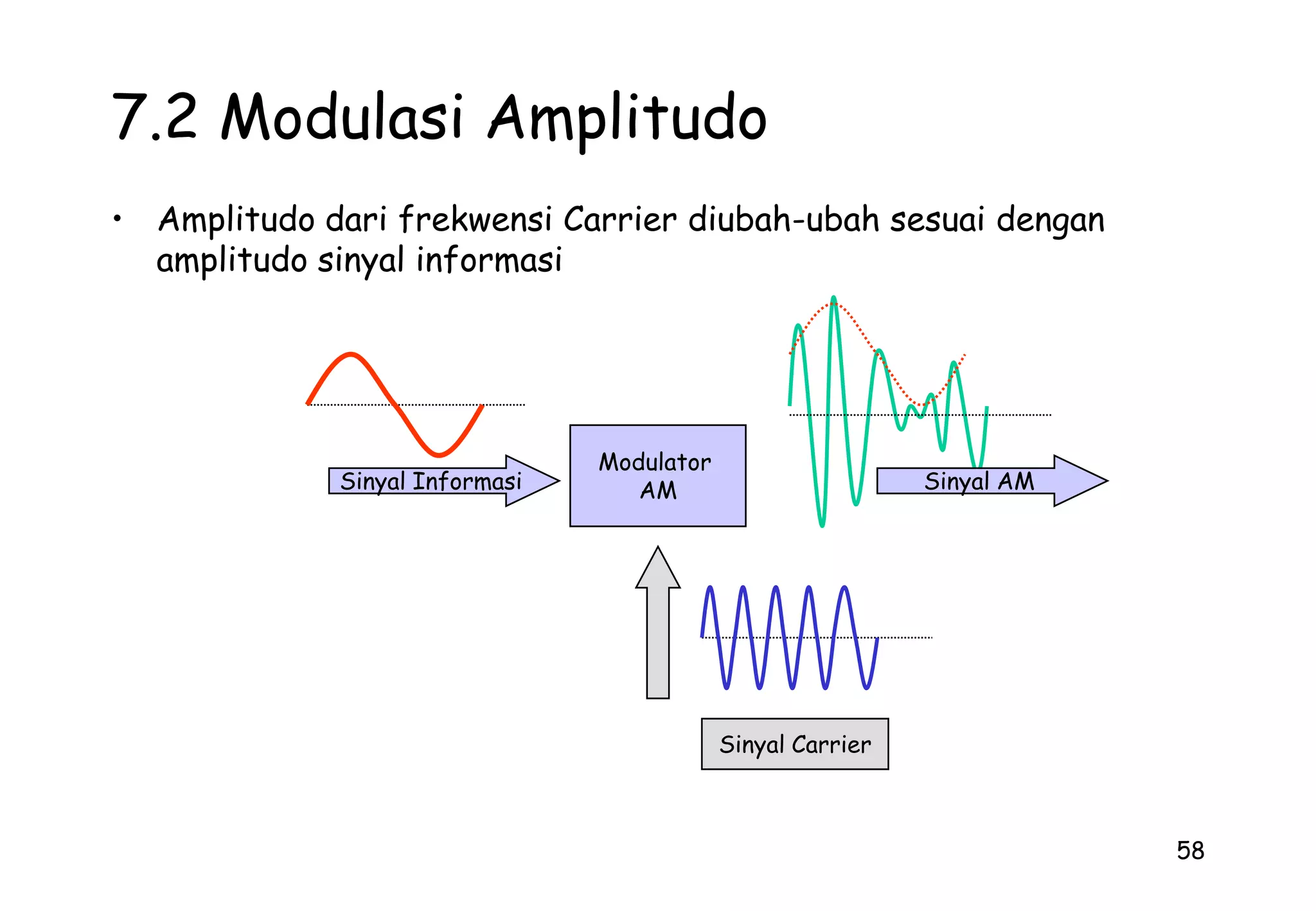

180. Quadrature Amplitudo Modulation (QAM)58Sinyal InformasiSinyal AMSinyal Carrier7.2 Modulasi AmplitudoAmplitudo dari frekwensi Carrier diubah-ubah sesuai dengan amplitudo sinyal informasiModulator AM

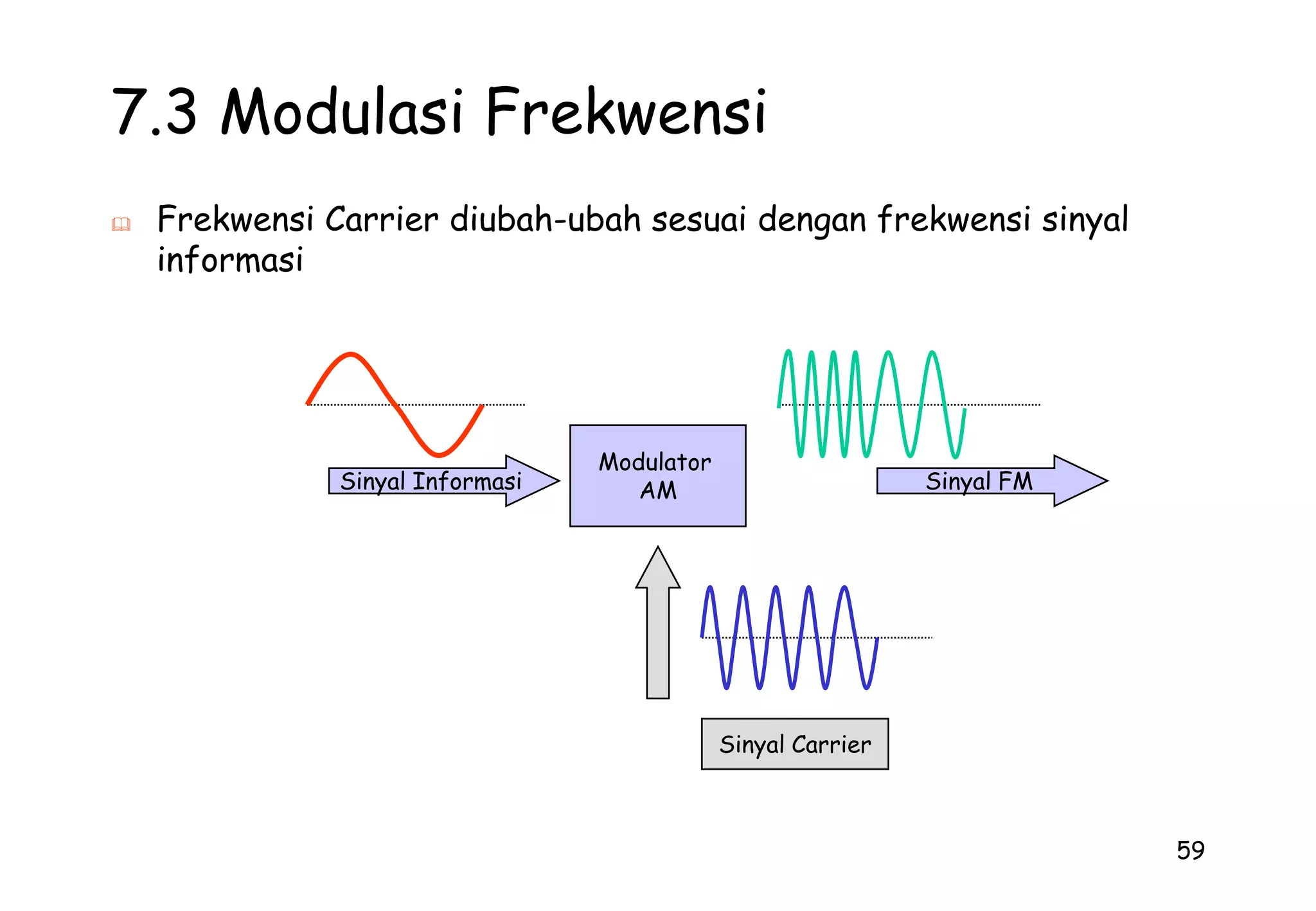

181. 59Sinyal InformasiSinyal FMSinyal Carrier7.3 Modulasi FrekwensiFrekwensi Carrier diubah-ubah sesuai dengan frekwensi sinyal informasiModulator AM

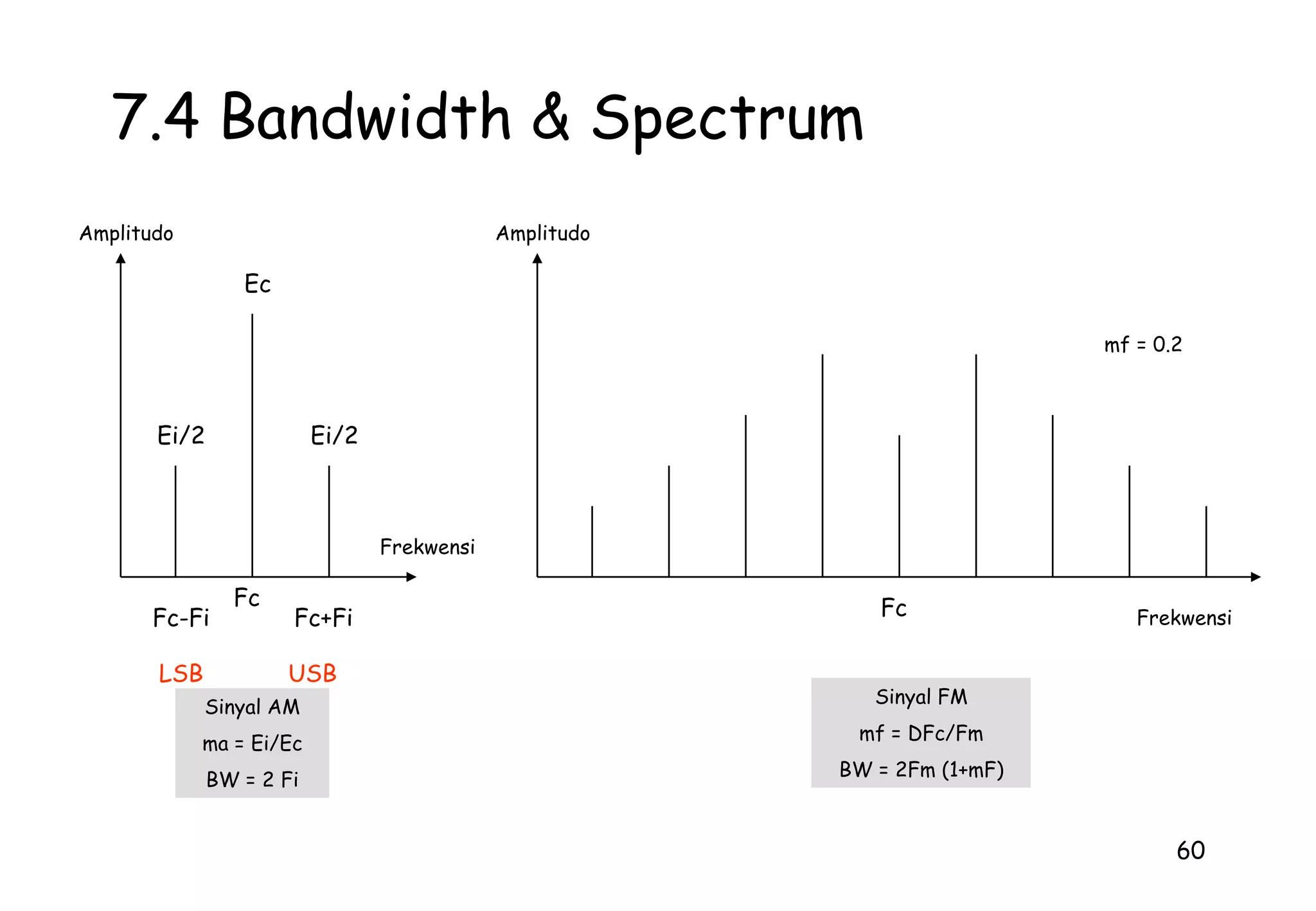

182. 607.4 Bandwidth & SpectrumAmplitudoAmplitudoEc mf = 0.2Ei/2Ei/2FrekwensiFcFcFc-FiFc+FiFrekwensiLSBUSBSinyal FM mf = DFc/FmBW = 2Fm (1+mF)Sinyal AM ma = Ei/EcBW = 2 Fi

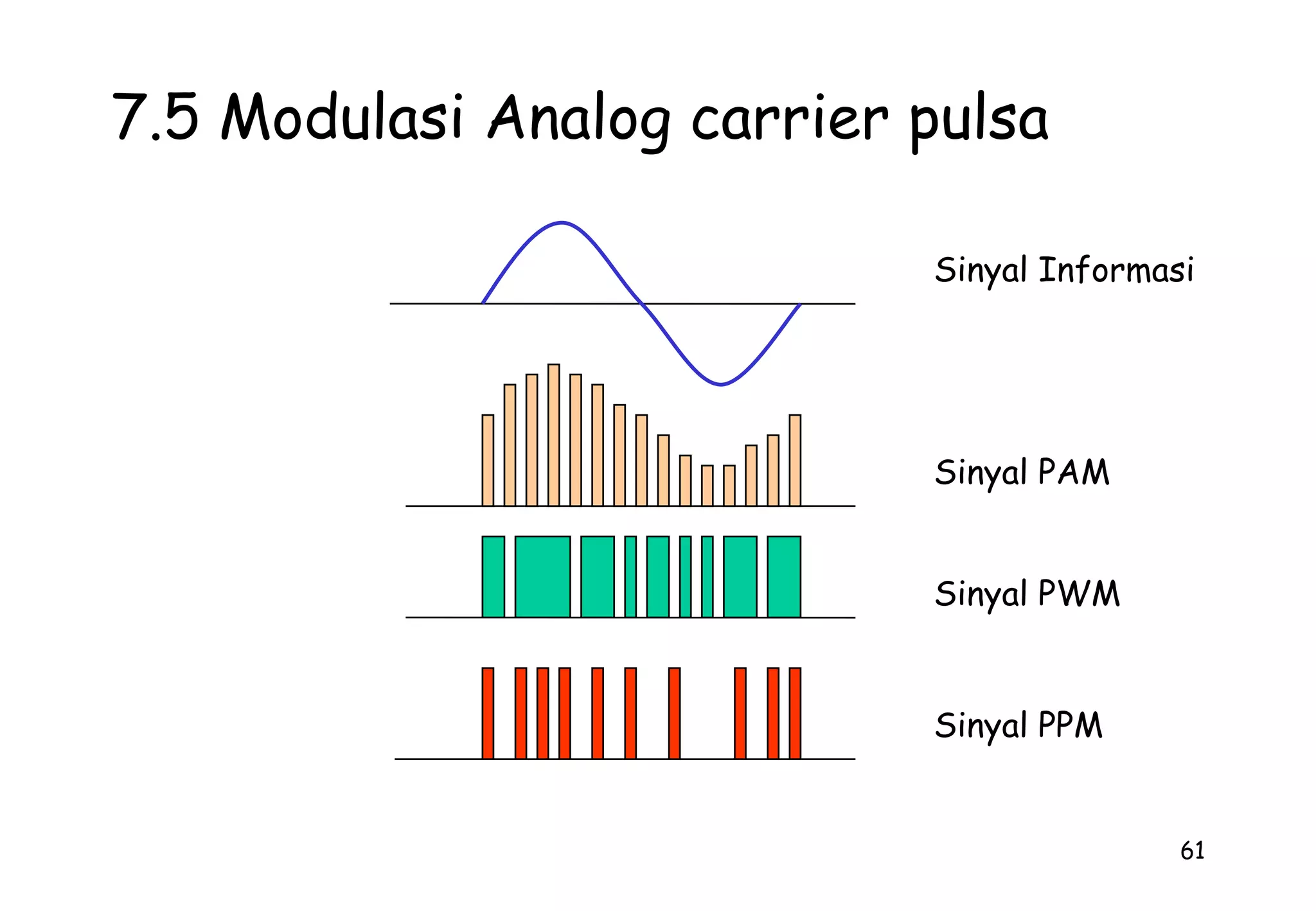

183. 617.5 Modulasi Analog carrier pulsaSinyal InformasiSinyal PAMSinyal PWMSinyal PPM

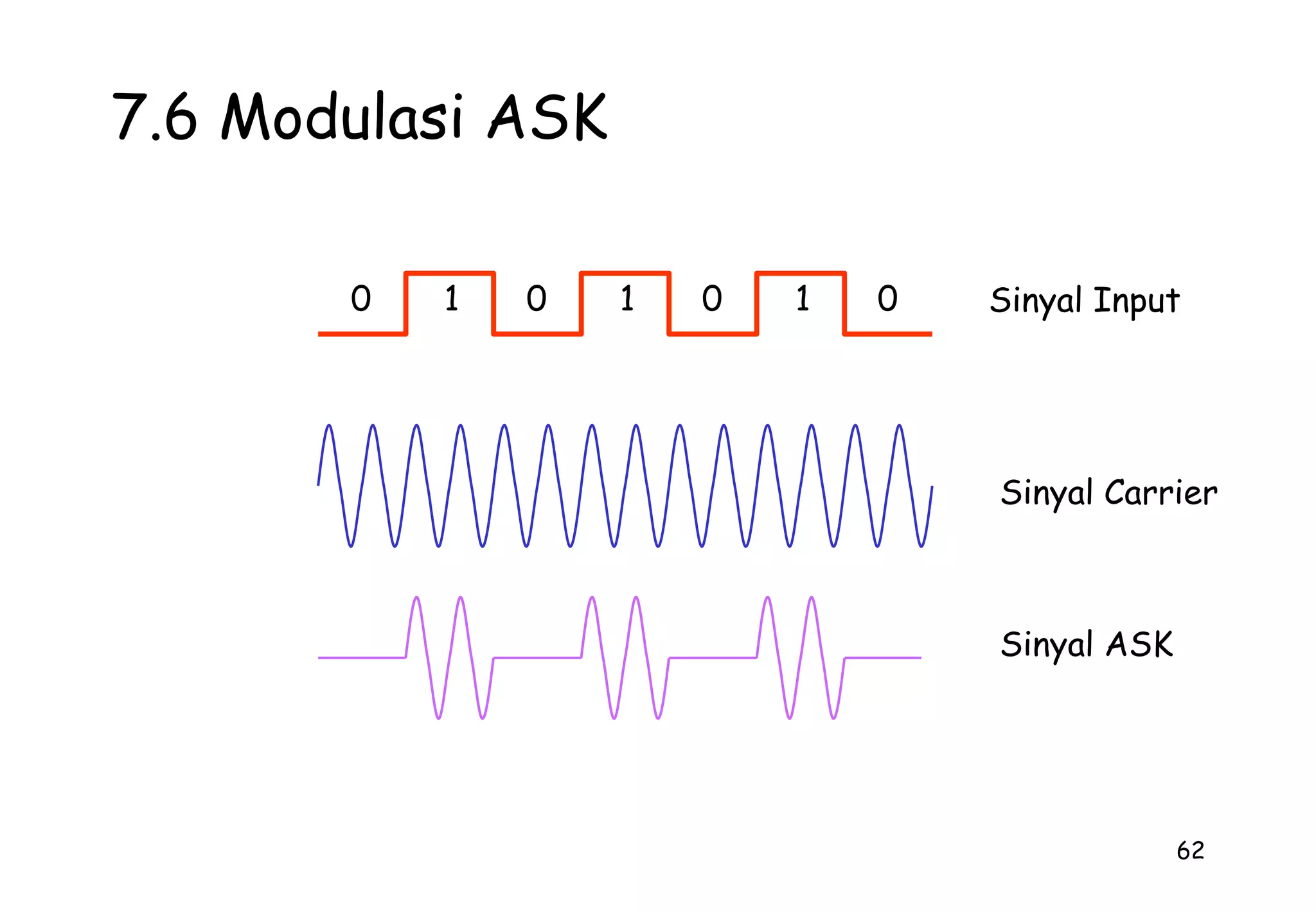

184. 627.6 Modulasi ASKSinyal Input0101010Sinyal CarrierSinyal ASK

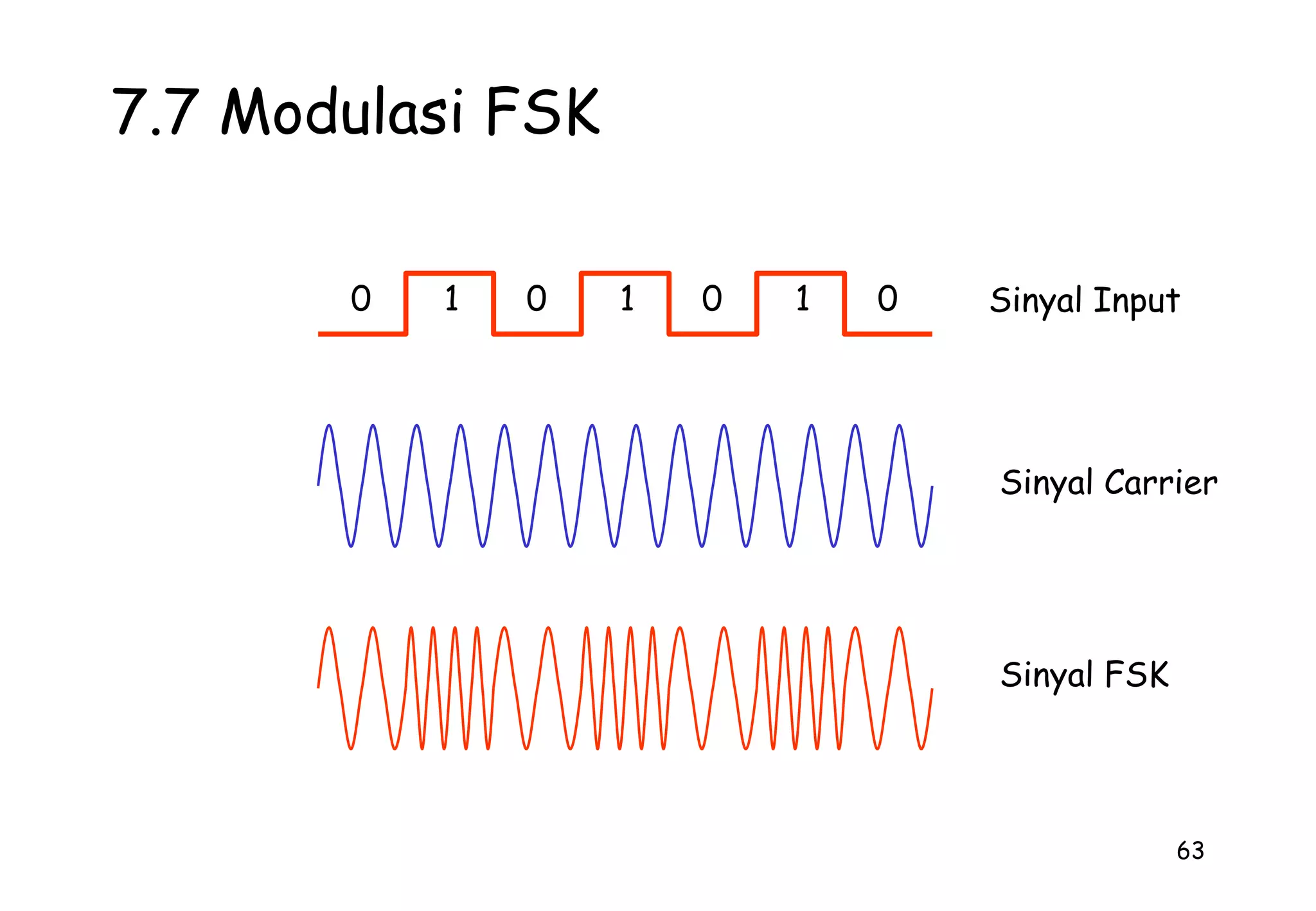

185. 637.7 Modulasi FSKSinyal Input0101010Sinyal CarrierSinyal FSK

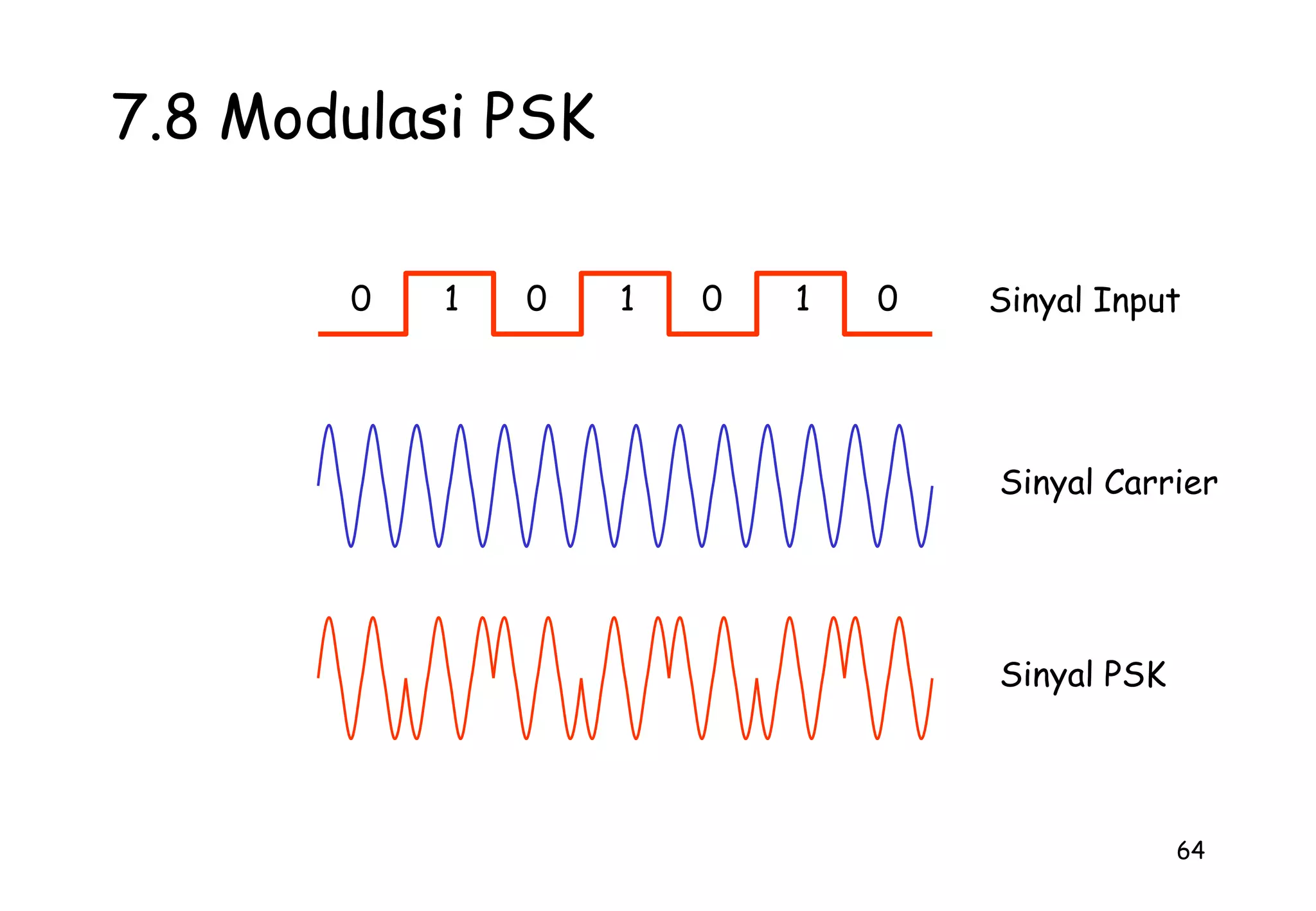

186. 647.8 Modulasi PSKSinyal Input0101010Sinyal CarrierSinyal PSK

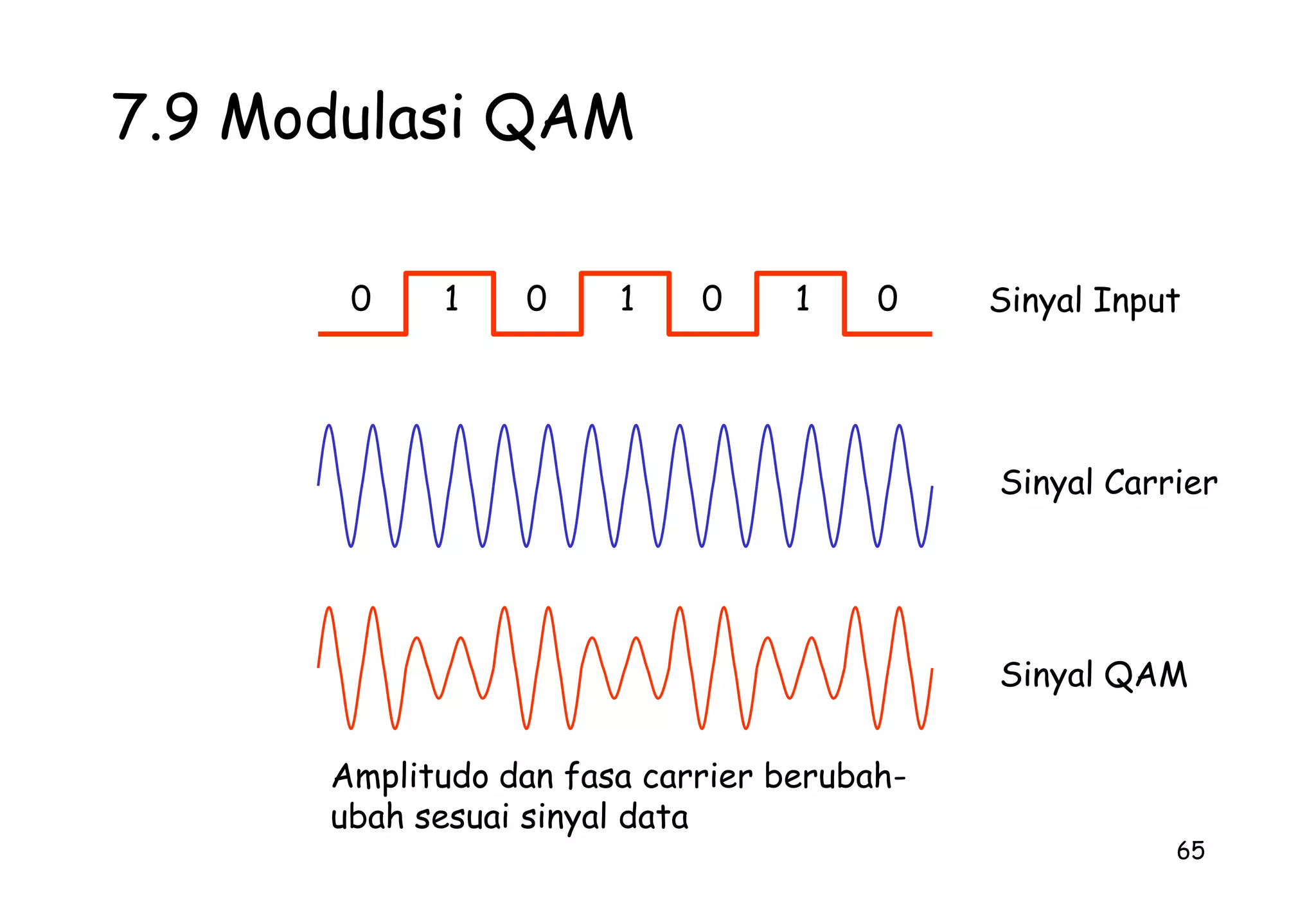

187. 657.9 Modulasi QAMSinyal Input0101010Sinyal CarrierSinyal QAMAmplitudo dan fasa carrier berubah-ubah sesuai sinyal data

188. 66MATERI : DASAR-DASAR TRANSMISIINSTRUKTUR : BAGUS NANDONO/ 630320BIDANG : *> PROPAGASI GELOMBANG RADIO *> KOMPONEN RADIO *> ANTENNA *> RADIO AKSES

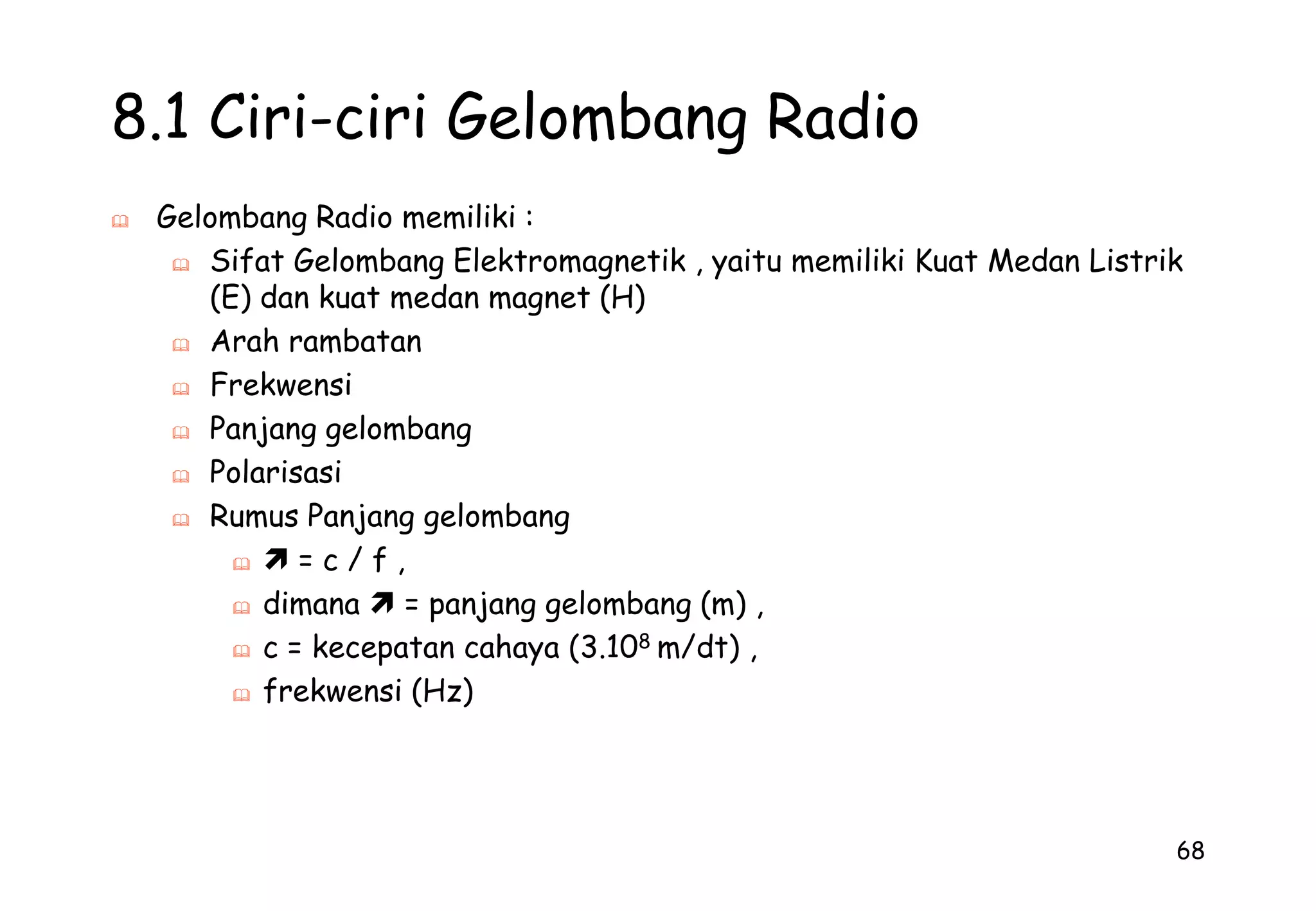

189. 678. Propagasi Gelombang RadioAdalah peristiwa perambatan gelombang radio dari antena pemancar ke antena penerima688.1 Ciri-ciri Gelombang RadioGelombang Radio memiliki :

190. Sifat Gelombang Elektromagnetik , yaitu memiliki Kuat Medan Listrik (E) dan kuat medan magnet (H)

191. Arah rambatan

192. Frekwensi

193. Panjang gelombang

194. Polarisasi

195. Rumus Panjang gelombang

196.  = c / f ,

197. dimana  = panjang gelombang (m) ,

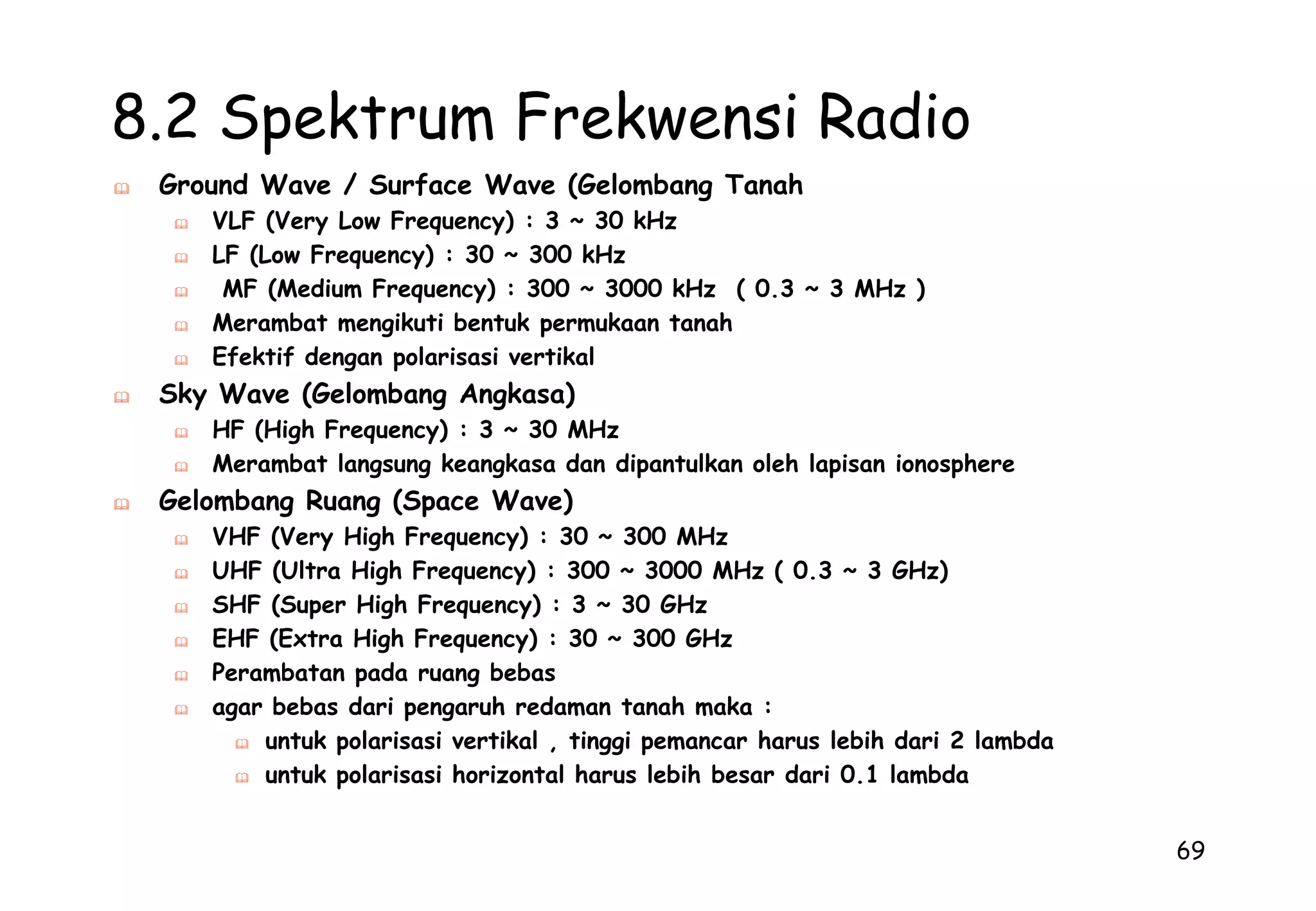

198. c = kecepatan cahaya (3.108 m/dt) ,

199. frekwensi (Hz)698.2 Spektrum Frekwensi RadioGround Wave / Surface Wave (Gelombang Tanah

200. VLF (Very Low Frequency) : 3 ~ 30 kHz

201. LF (Low Frequency) : 30 ~ 300 kHz

202. MF (Medium Frequency) : 300 ~ 3000 kHz ( 0.3 ~ 3 MHz )

203. Merambat mengikuti bentuk permukaan tanah

204. Efektif dengan polarisasi vertikal

205. Sky Wave (Gelombang Angkasa)

206. HF (High Frequency) : 3 ~ 30 MHz

207. Merambat langsung keangkasa dan dipantulkan oleh lapisan ionosphere

208. Gelombang Ruang (Space Wave)

209. VHF (Very High Frequency) : 30 ~ 300 MHz

210. UHF (Ultra High Frequency) : 300 ~ 3000 MHz ( 0.3 ~ 3 GHz)

211. SHF (Super High Frequency) : 3 ~ 30 GHz

212. EHF (Extra High Frequency) : 30 ~ 300 GHz

213. Perambatan pada ruang bebas

214. agar bebas dari pengaruh redaman tanah maka :

215. untuk polarisasi vertikal , tinggi pemancar harus lebih dari 2 lambda

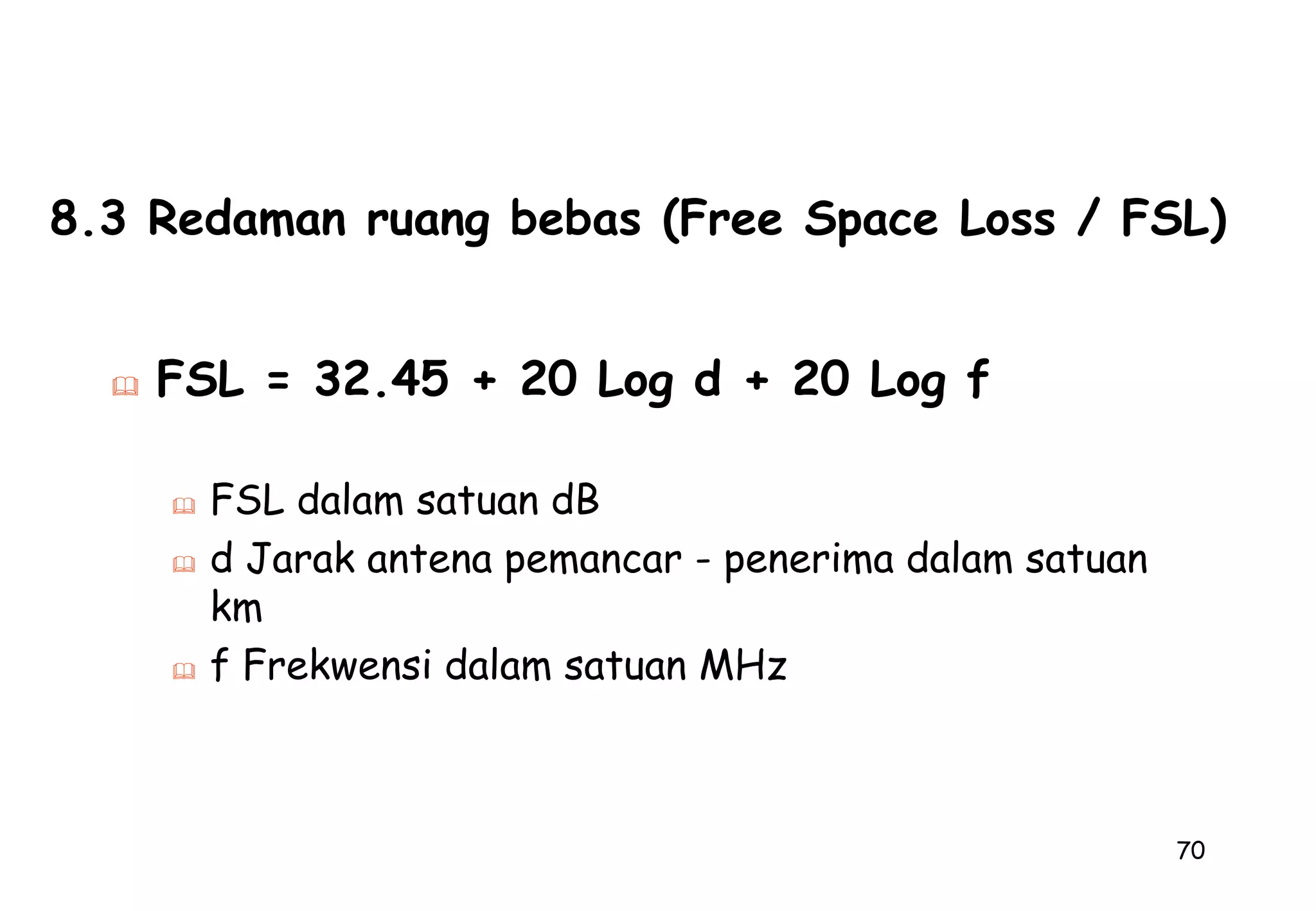

216. untuk polarisasi horizontal harus lebih besar dari 0.1 lambda708.3 Redaman ruang bebas (Free Space Loss / FSL)FSL = 32.45 + 20 Log d + 20 Log f

217. FSL dalam satuan dB

218. d Jarak antena pemancar - penerima dalam satuan km

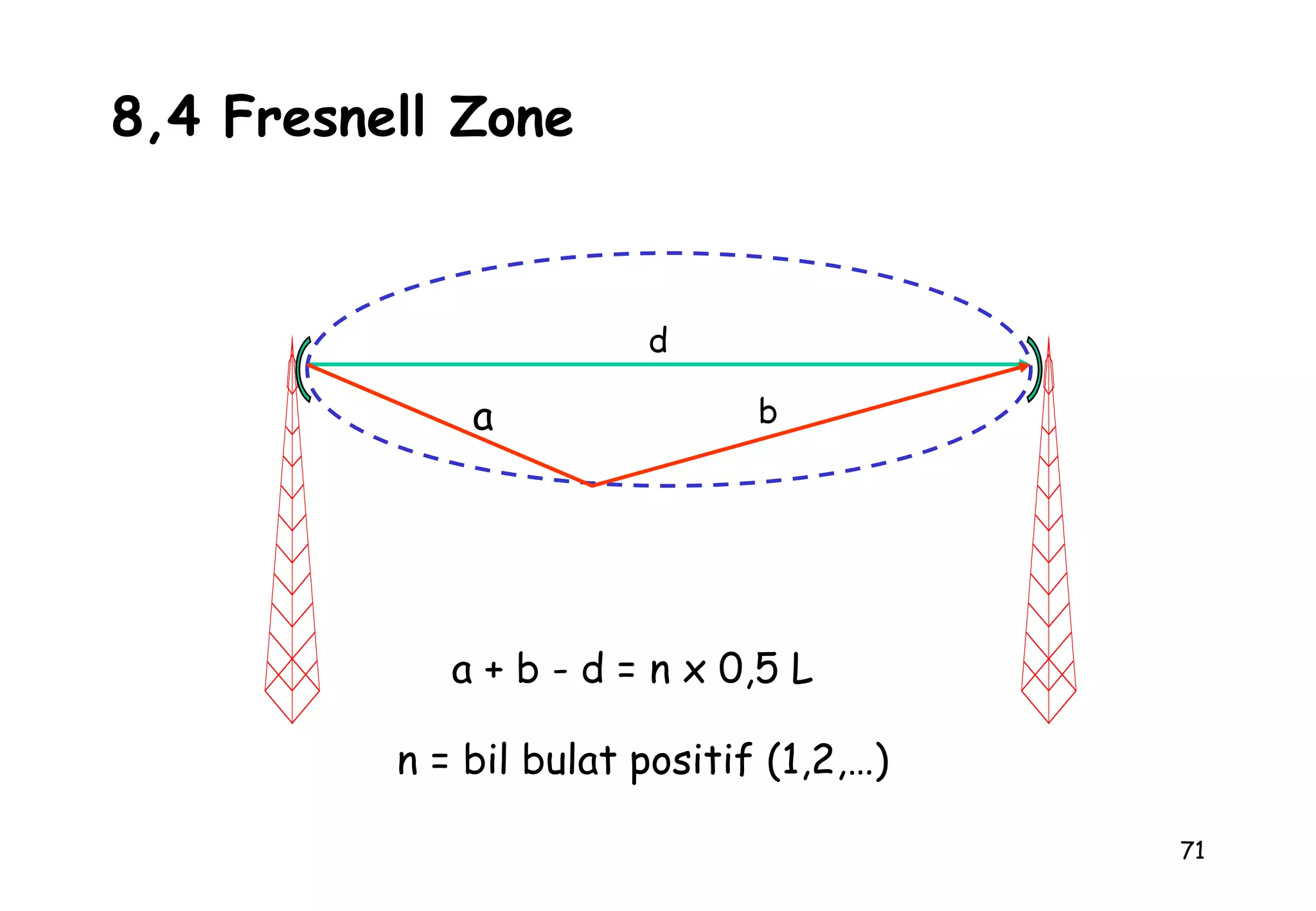

219. f Frekwensi dalam satuan MHz718,4 Fresnell Zonedab a + b - d = n x 0,5 L n = bil bulat positif (1,2,…)

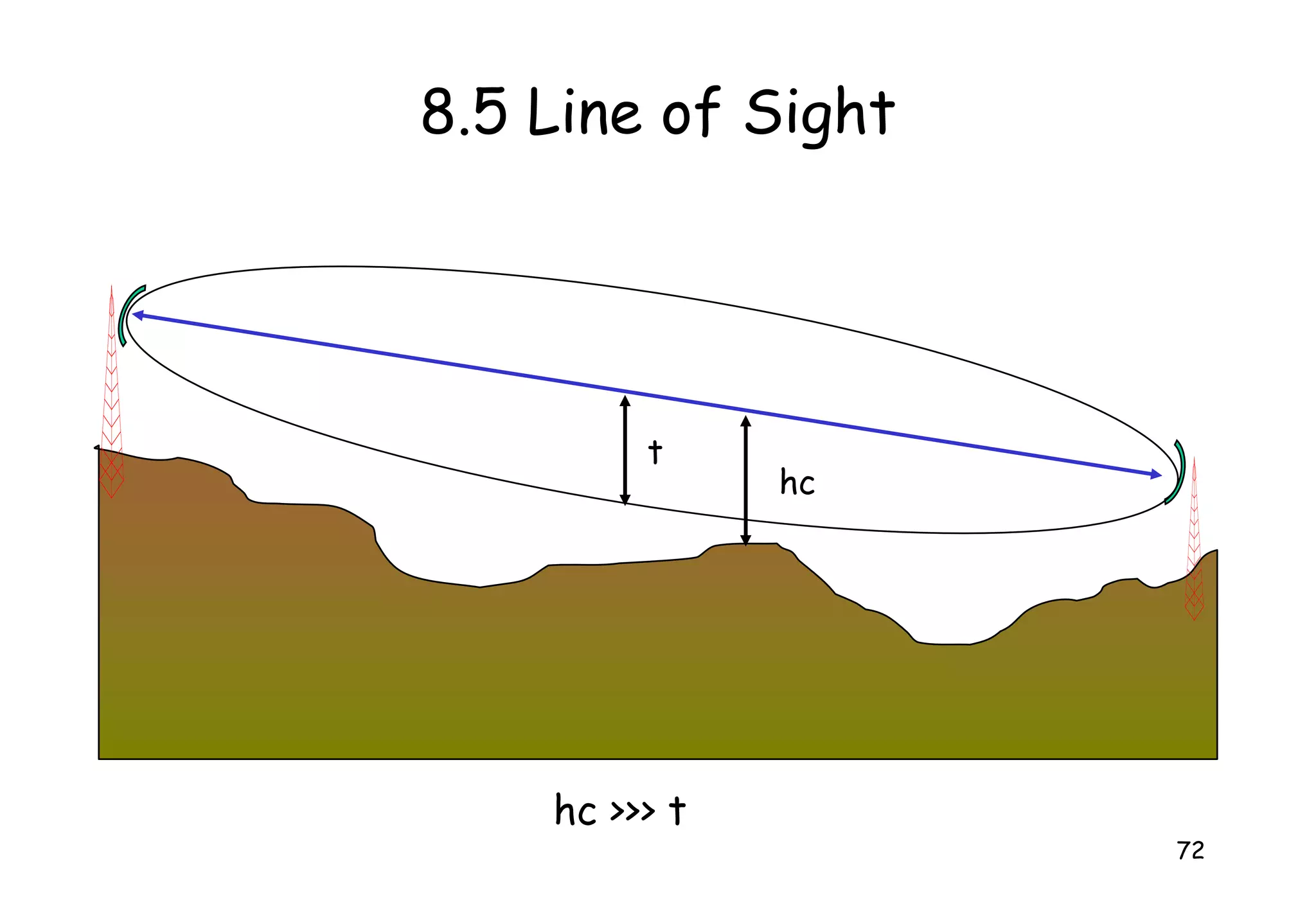

220. 728.5 Line of Sight t hc hc >>> t

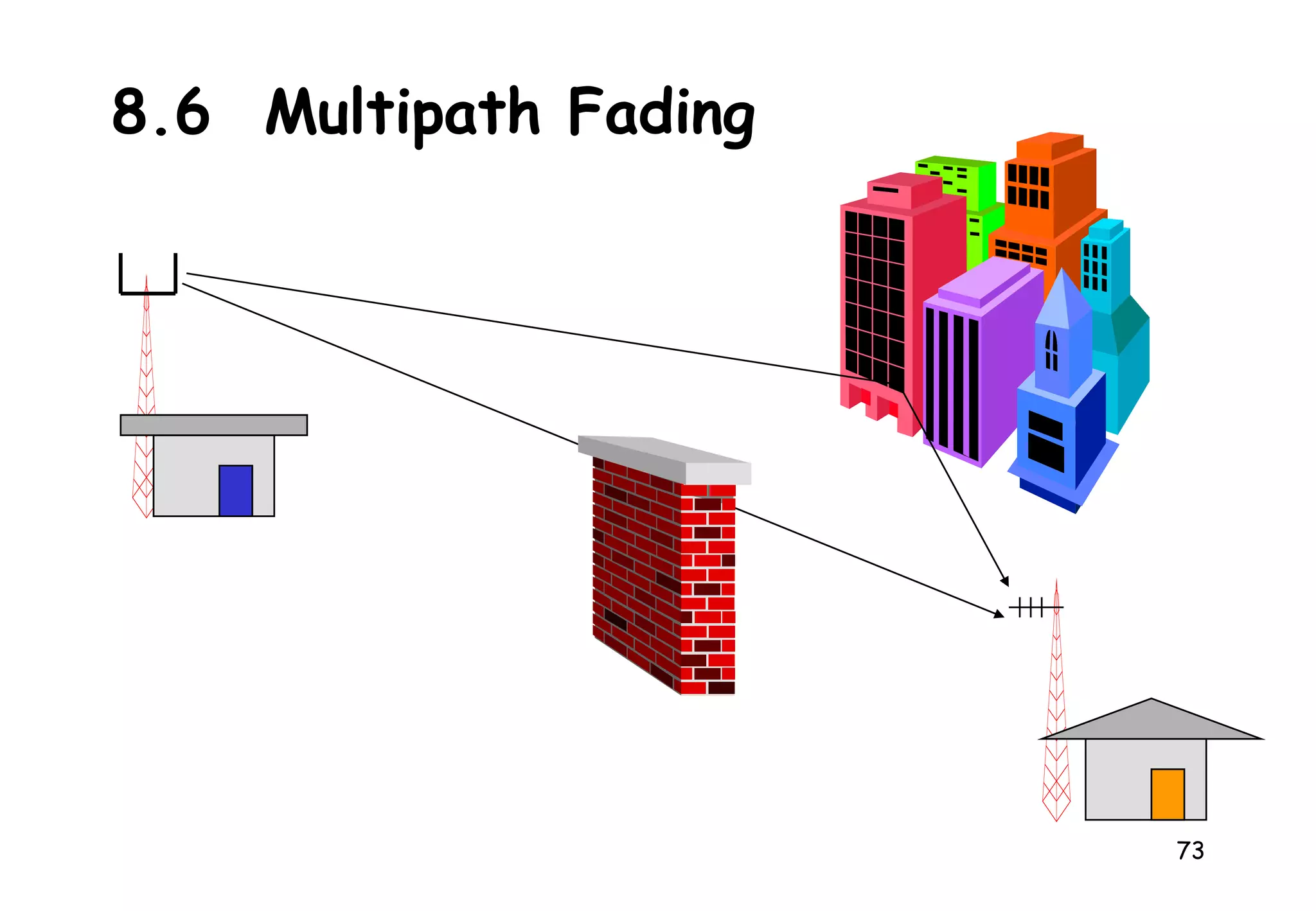

221. 738.6 Multipath Fading

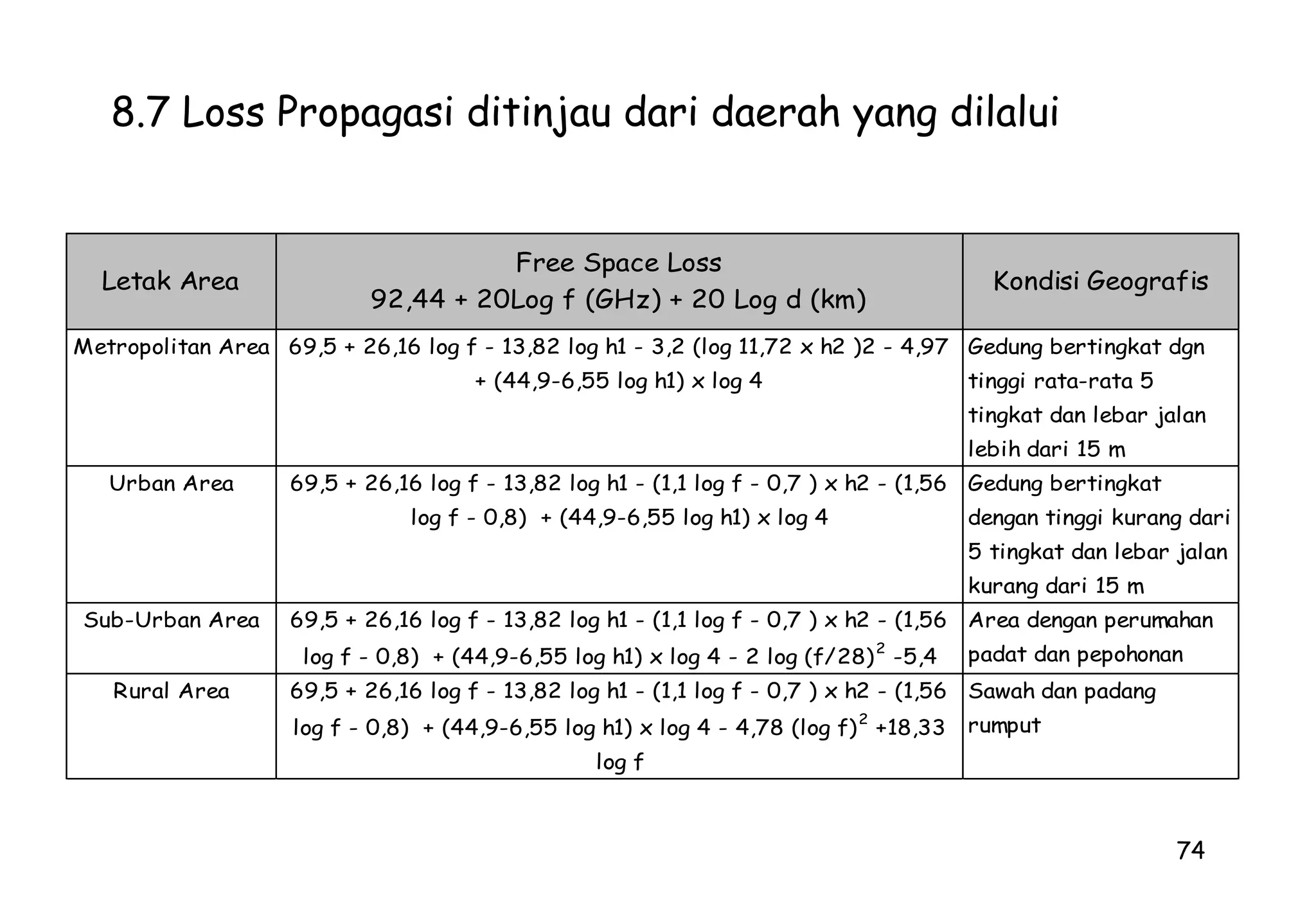

222. 748.7 Loss Propagasi ditinjau dari daerah yang dilalui

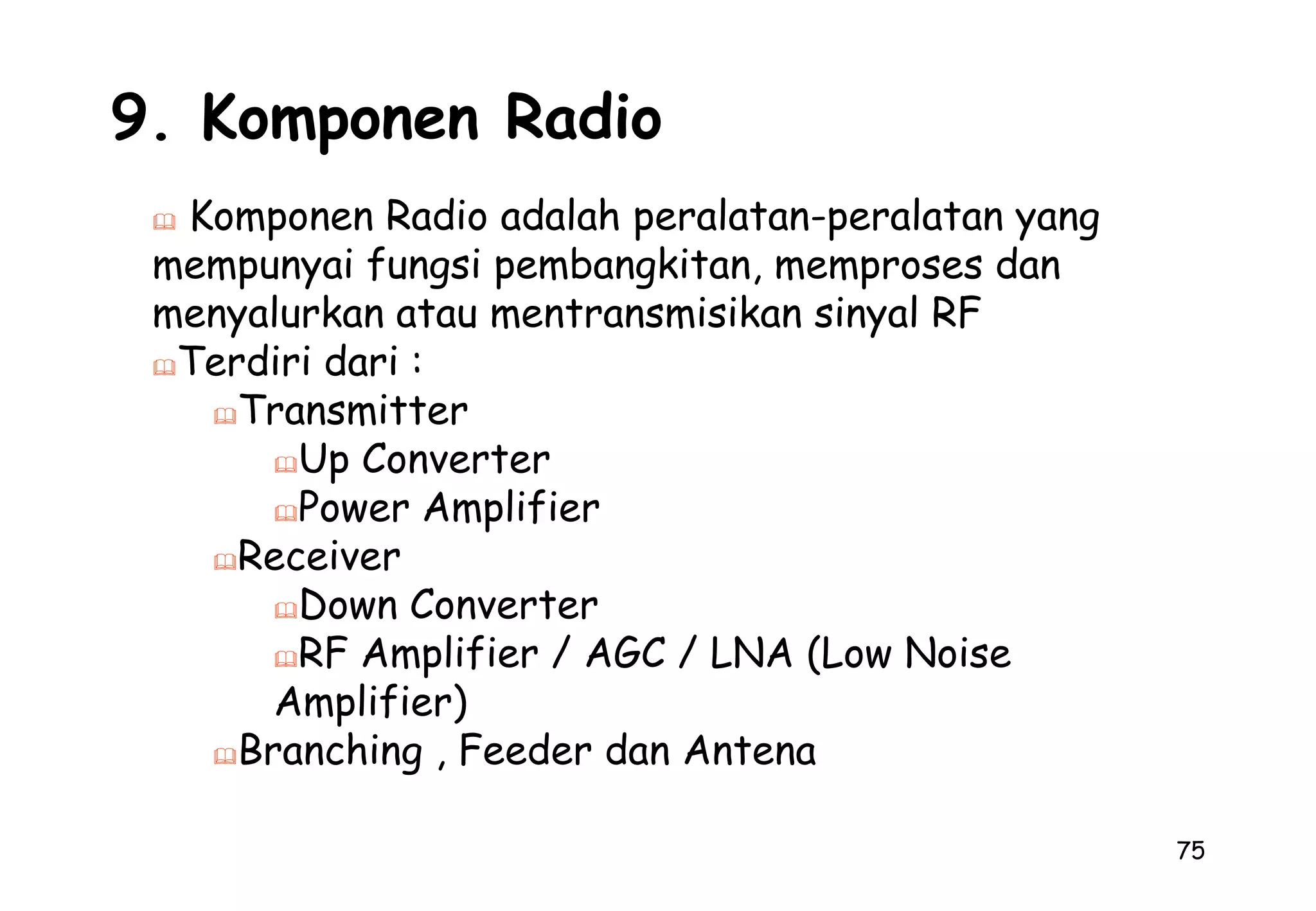

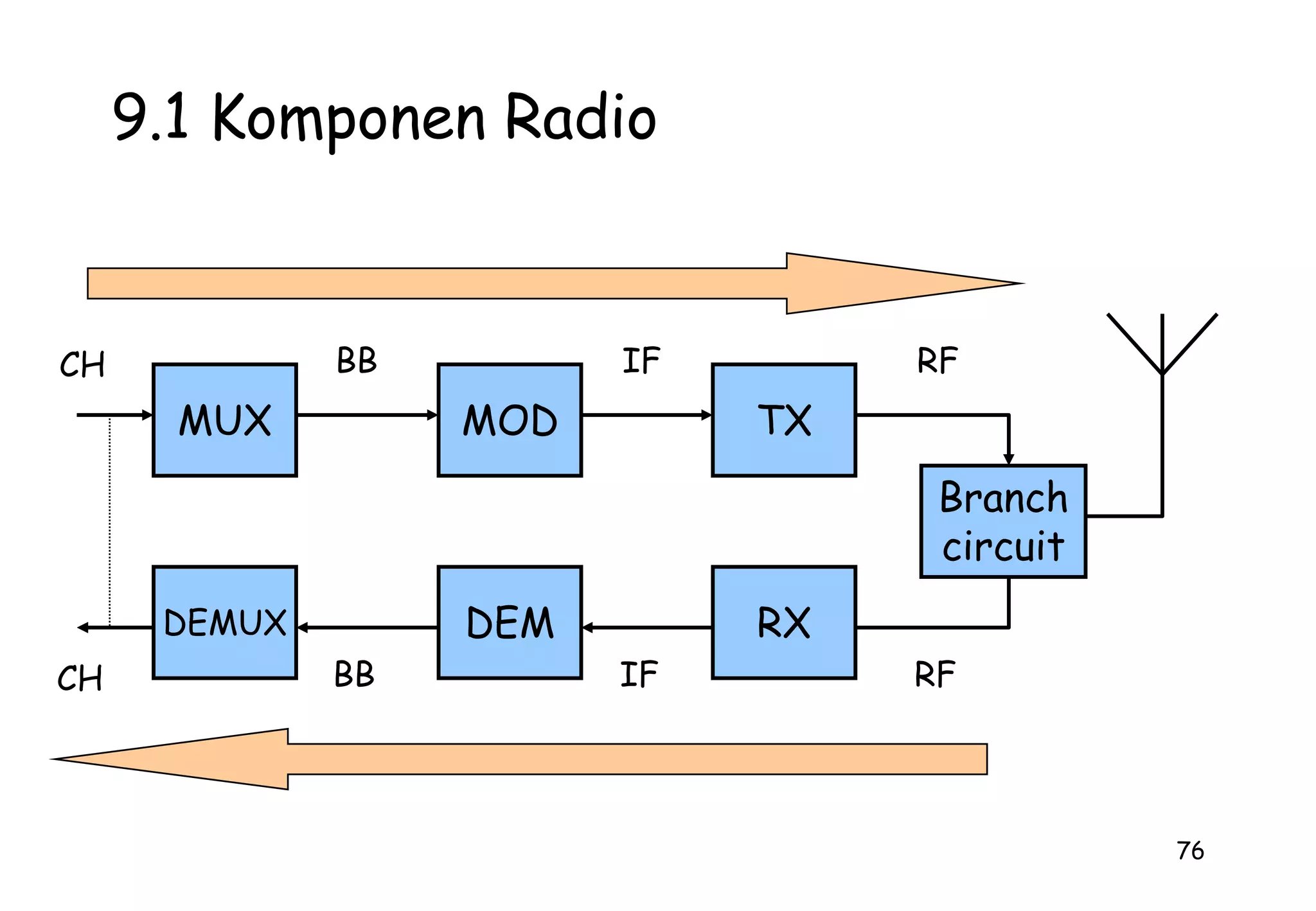

223. 759. Komponen Radio Komponen Radio adalah peralatan-peralatan yang mempunyai fungsi pembangkitan, memproses dan menyalurkan atau mentransmisikan sinyal RF

224. Terdiri dari :

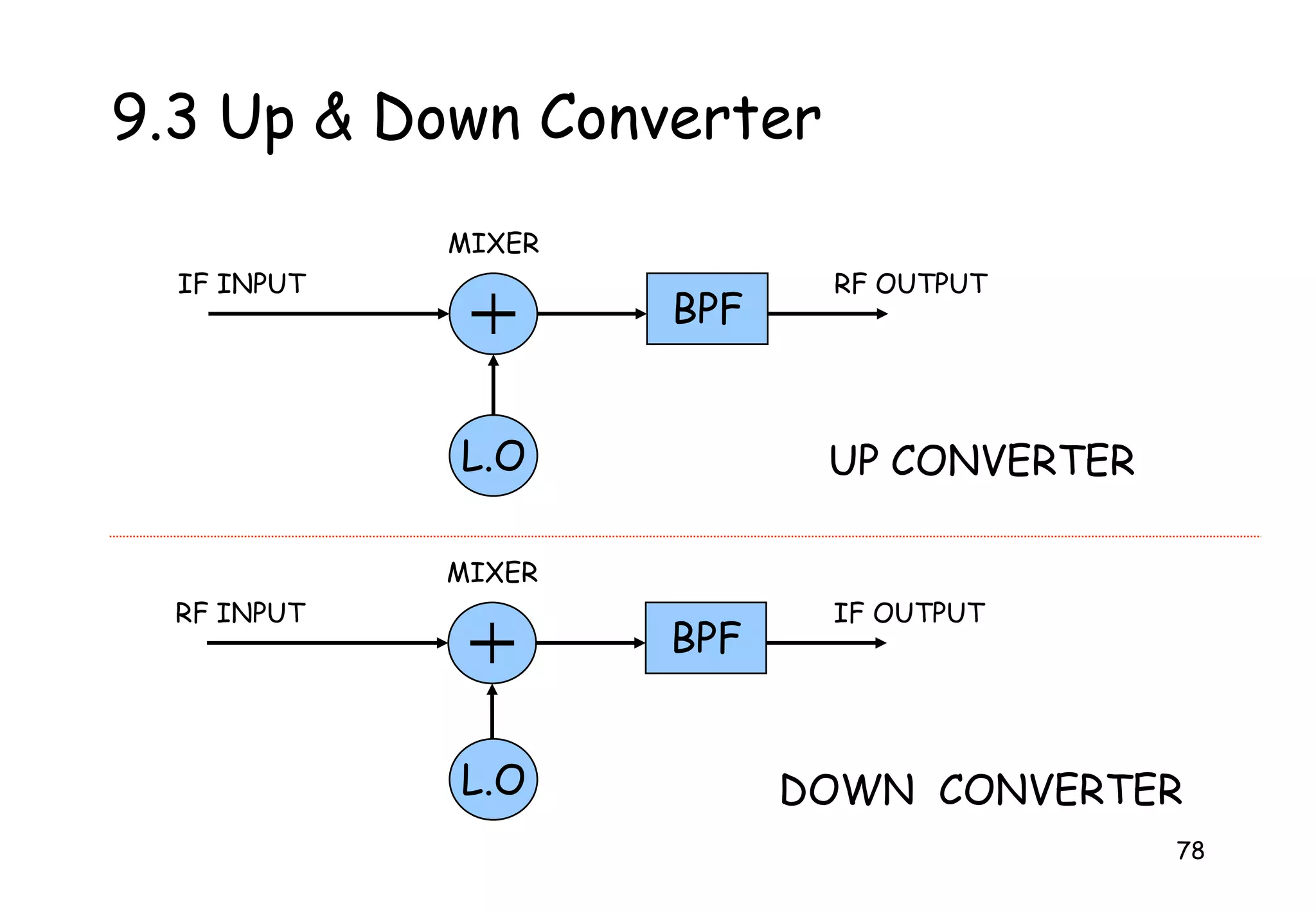

225. Transmitter

226. Up Converter

227. Power Amplifier

228. Receiver

229. Down Converter

230. RF Amplifier / AGC / LNA (Low Noise Amplifier)

231. Branching , Feeder dan Antena769.1 Komponen RadioBBIFRFCHMUXMODTXBranchcircuitDEMUXDEMRXBBIFRFCH

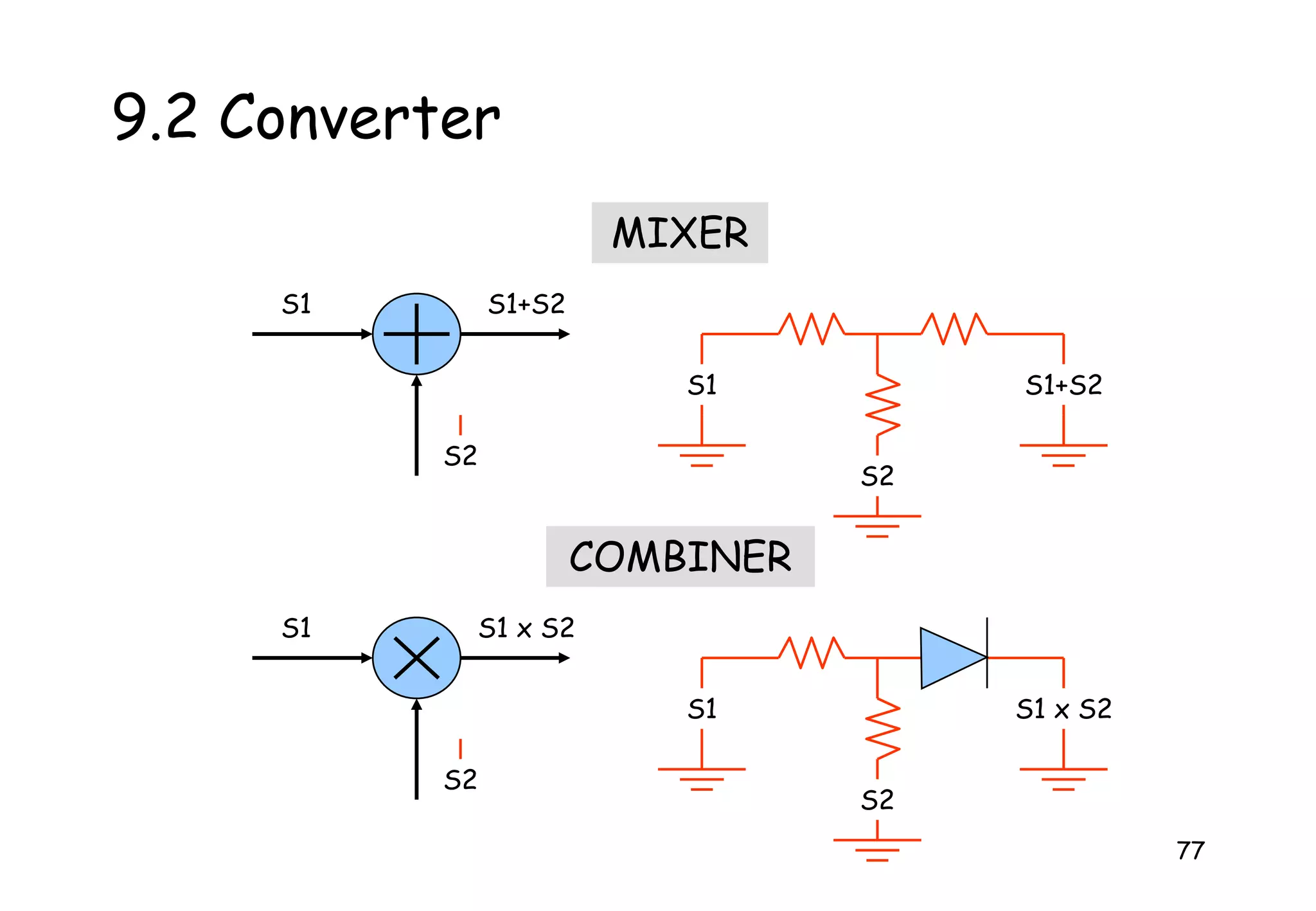

232. 779.2 ConverterMIXERS1S1+S2S1S1+S2S2S2COMBINERS1S1 x S2S1S1 x S2S2S2

233. 789.3 Up & Down ConverterMIXERIF INPUTRF OUTPUTBPFL.OUP CONVERTERMIXERRF INPUTIF OUTPUTBPFL.ODOWN CONVERTER

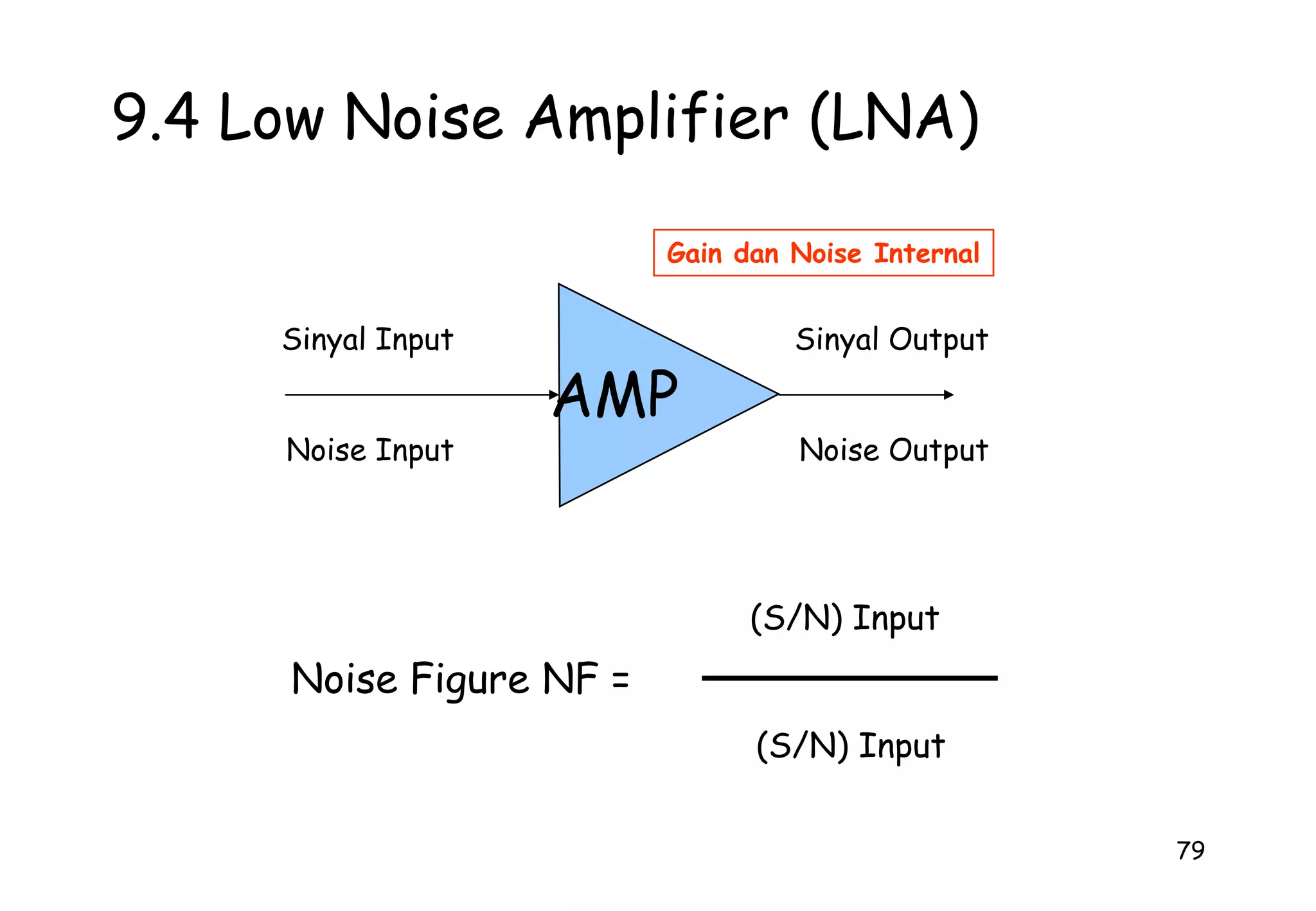

234. 799.4 Low Noise Amplifier (LNA)Gain dan Noise InternalAMPSinyal InputSinyal OutputNoise InputNoise Output(S/N) InputNoise Figure NF = (S/N) Input

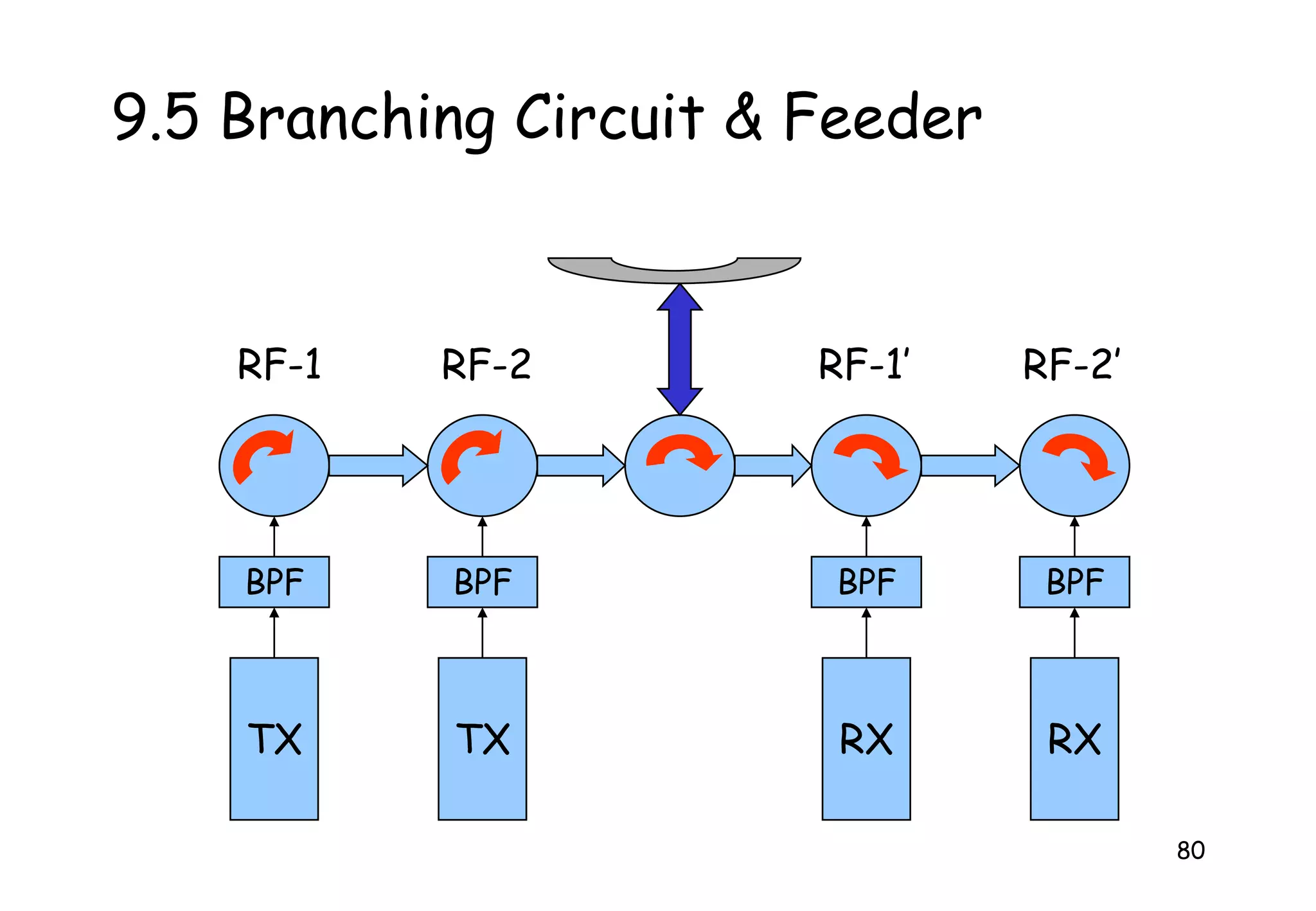

235. 809.5 Branching Circuit & FeederRF-1RF-1’RF-2RF-2’BPFBPFBPFBPFTXTXRXRX

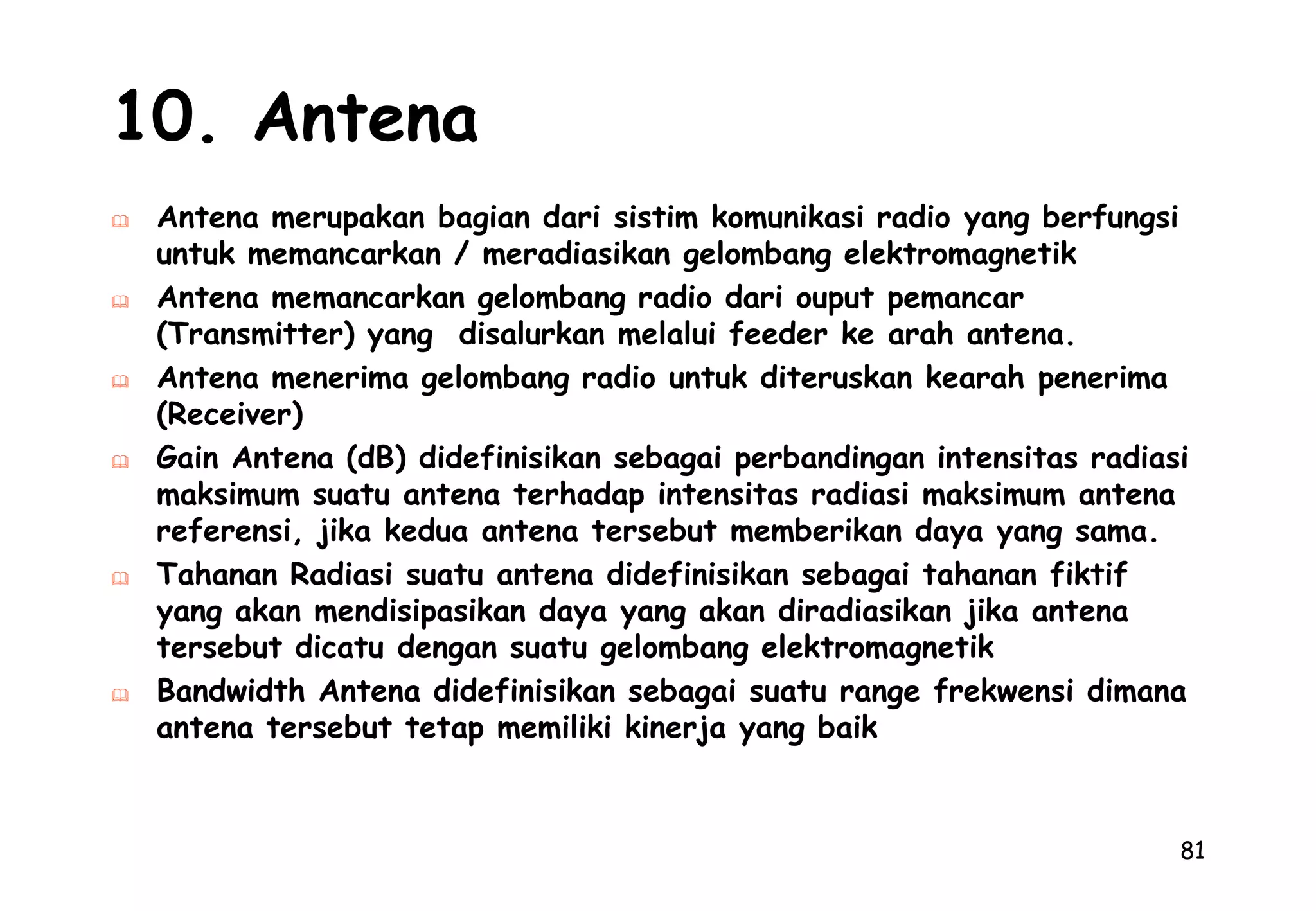

236. 8110. AntenaAntena merupakan bagian dari sistim komunikasi radio yang berfungsi untuk memancarkan / meradiasikan gelombang elektromagnetik

237. Antena memancarkan gelombang radio dari ouput pemancar (Transmitter) yang disalurkan melalui feeder ke arah antena.

238. Antena menerima gelombang radio untuk diteruskan kearah penerima (Receiver)

239. Gain Antena (dB) didefinisikan sebagai perbandingan intensitas radiasi maksimum suatu antena terhadap intensitas radiasi maksimum antena referensi, jika kedua antena tersebut memberikan daya yang sama.

240. Tahanan Radiasi suatu antena didefinisikan sebagai tahanan fiktif yang akan mendisipasikan daya yang akan diradiasikan jika antena tersebut dicatu dengan suatu gelombang elektromagnetik

241. Bandwidth Antena didefinisikan sebagai suatu range frekwensi dimana antena tersebut tetap memiliki kinerja yang baik8210.1 Antena IsotropicAdalah antena hipotesis yang digunakan sebagai acuan model-model antena

242. dipresentasikan sebagai sebuah titik yang memancarkan gelombang radio kesegala arah sama besar

243. Diagram Pancaran Antena IsotropicYYZXZX

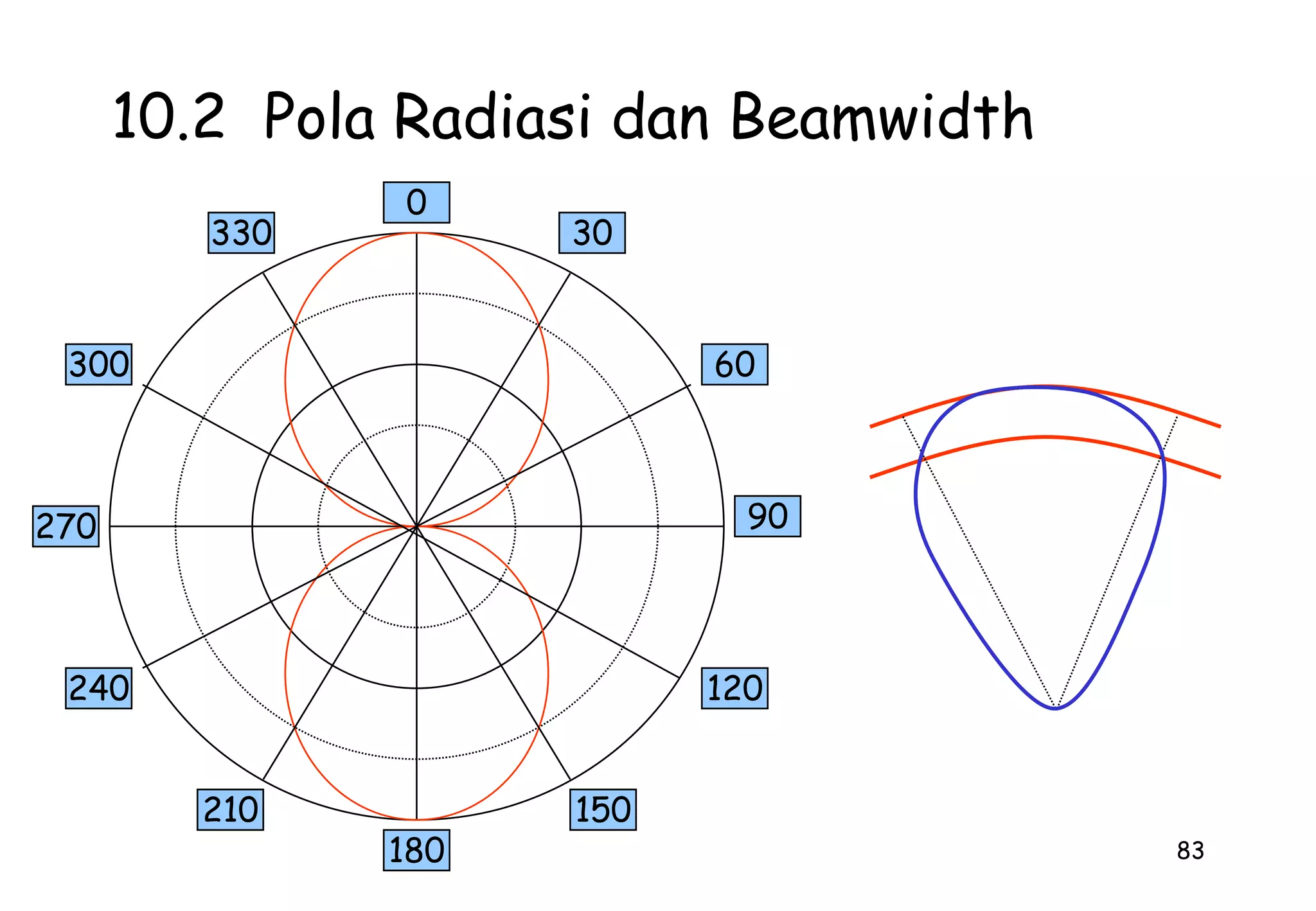

244. 8310.2 Pola Radiasi dan Beamwidth0303306030090270120240150210180

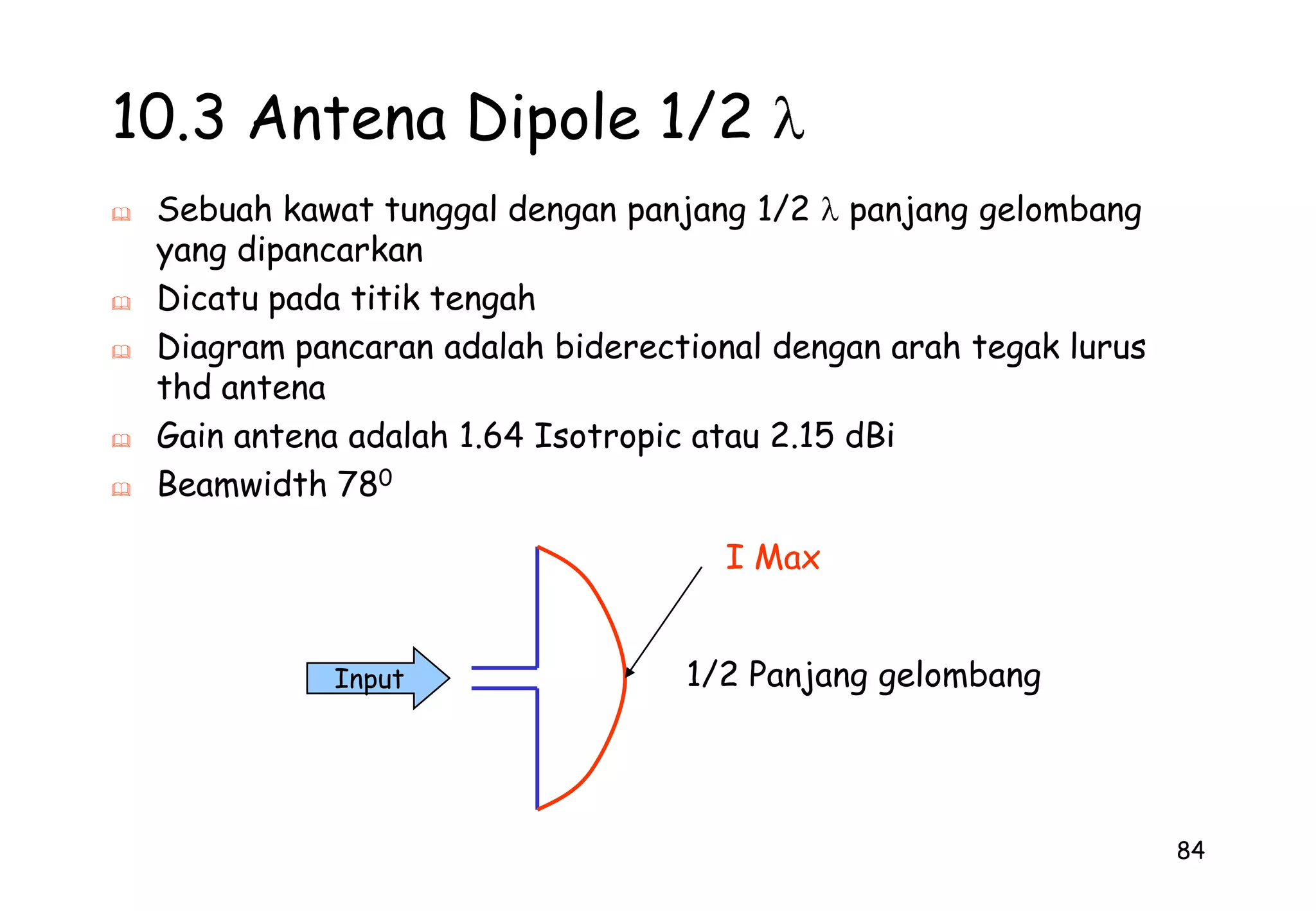

245. 8410.3 Antena Dipole 1/2 Sebuah kawat tunggal dengan panjang 1/2  panjang gelombang yang dipancarkan

246. Dicatu pada titik tengah

247. Diagram pancaran adalah biderectional dengan arah tegak lurus thd antena

248. Gain antena adalah 1.64 Isotropic atau 2.15 dBi

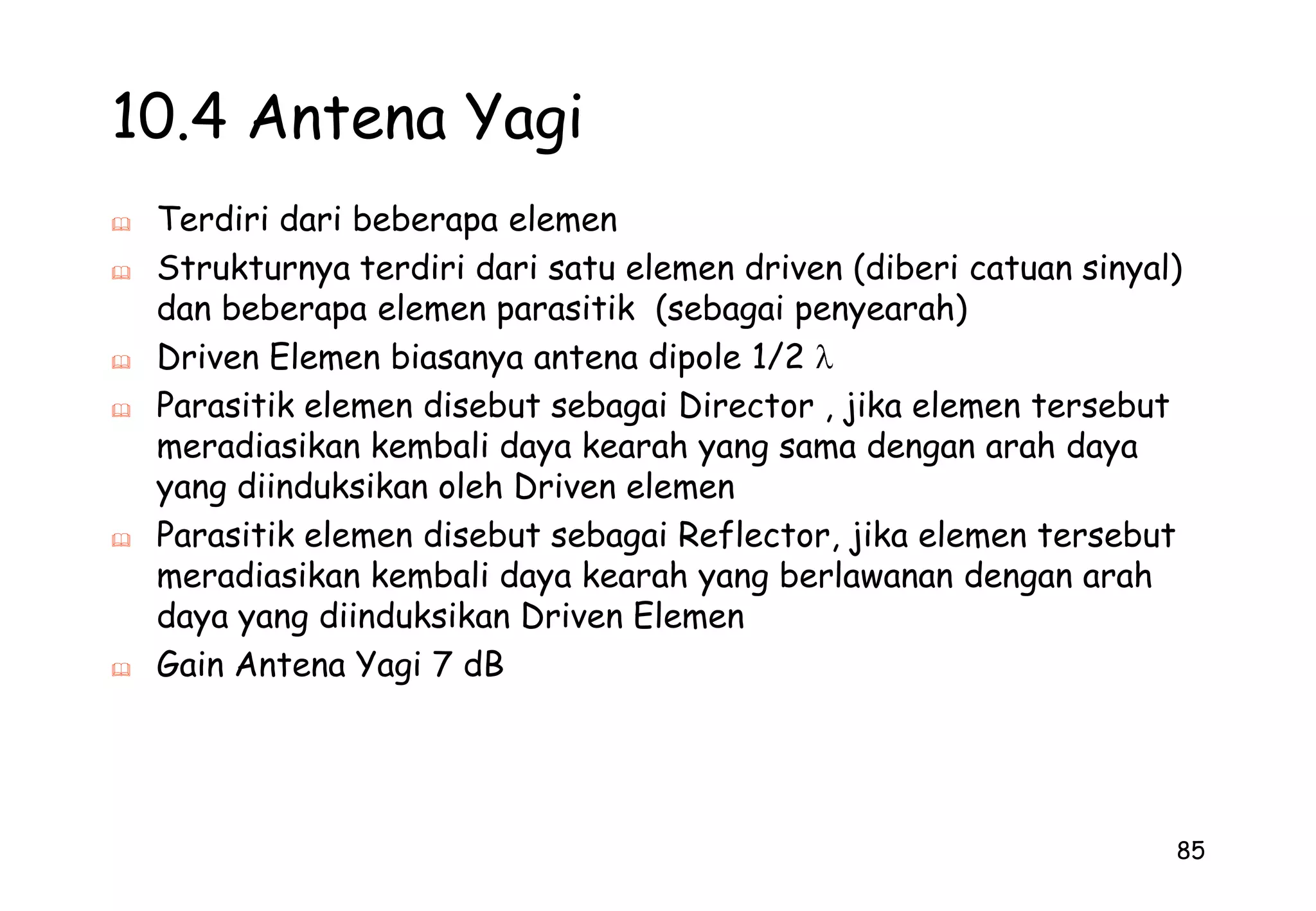

249. Beamwidth 780I Max1/2 Panjang gelombangInput

250. 8510.4 Antena YagiTerdiri dari beberapa elemen

251. Strukturnya terdiri dari satu elemen driven (diberi catuan sinyal) dan beberapa elemen parasitik (sebagai penyearah)

252. Driven Elemen biasanya antena dipole 1/2 

253. Parasitik elemen disebut sebagai Director , jika elemen tersebut meradiasikan kembali daya kearah yang sama dengan arah daya yang diinduksikan oleh Driven elemen

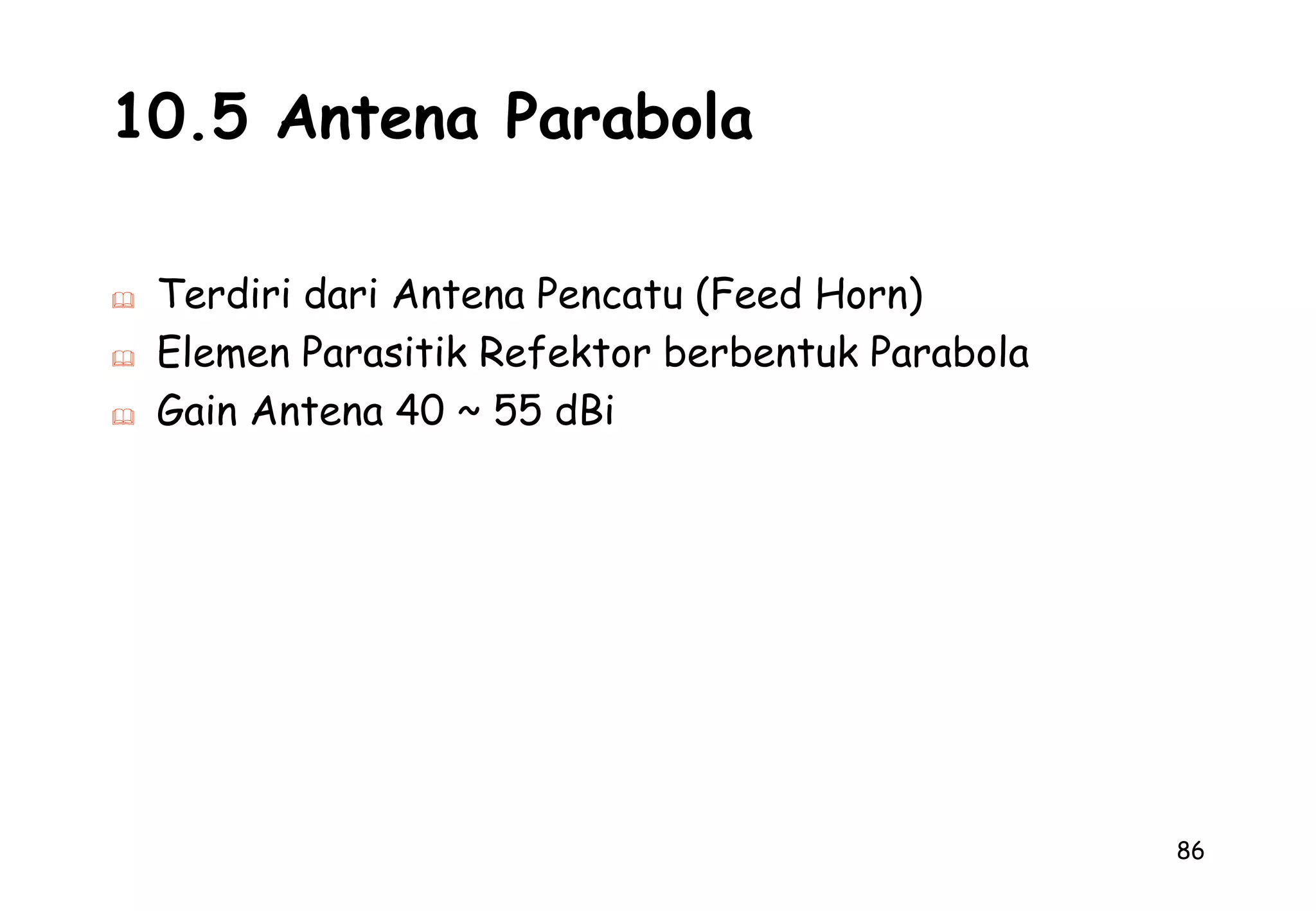

254. Parasitik elemen disebut sebagai Reflector, jika elemen tersebut meradiasikan kembali daya kearah yang berlawanan dengan arah daya yang diinduksikan Driven Elemen

255. Gain Antena Yagi 7 dB8610.5 Antena ParabolaTerdiri dari Antena Pencatu (Feed Horn)

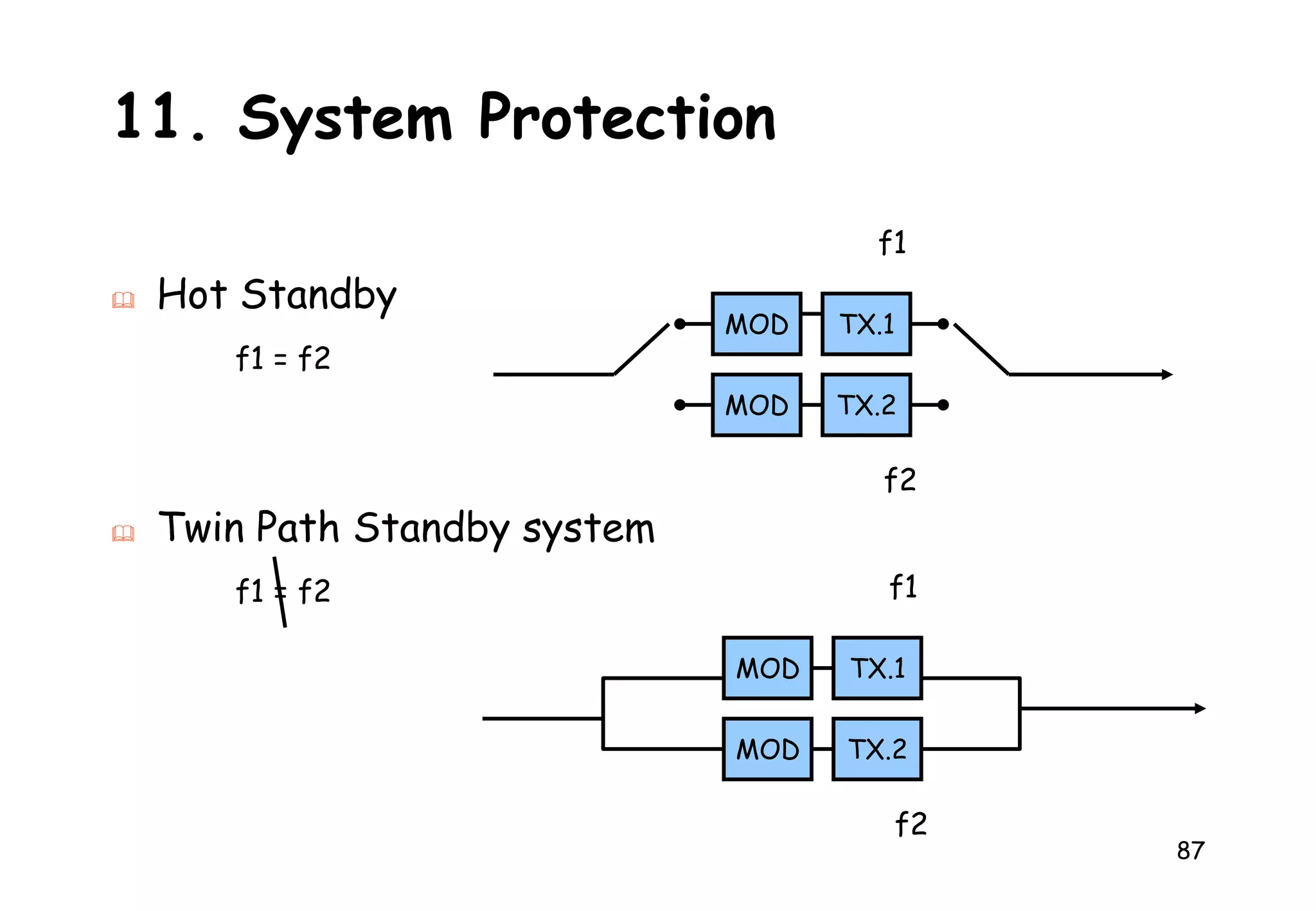

256. Elemen Parasitik Refektor berbentuk Parabola

257. Gain Antena 40 ~ 55 dBi8711. System ProtectionHot Standby

258. Twin Path Standby system f1MODTX.1 f1 = f2MODTX.2 f2 f1 f1 = f2MODTX.1MODTX.2 f2

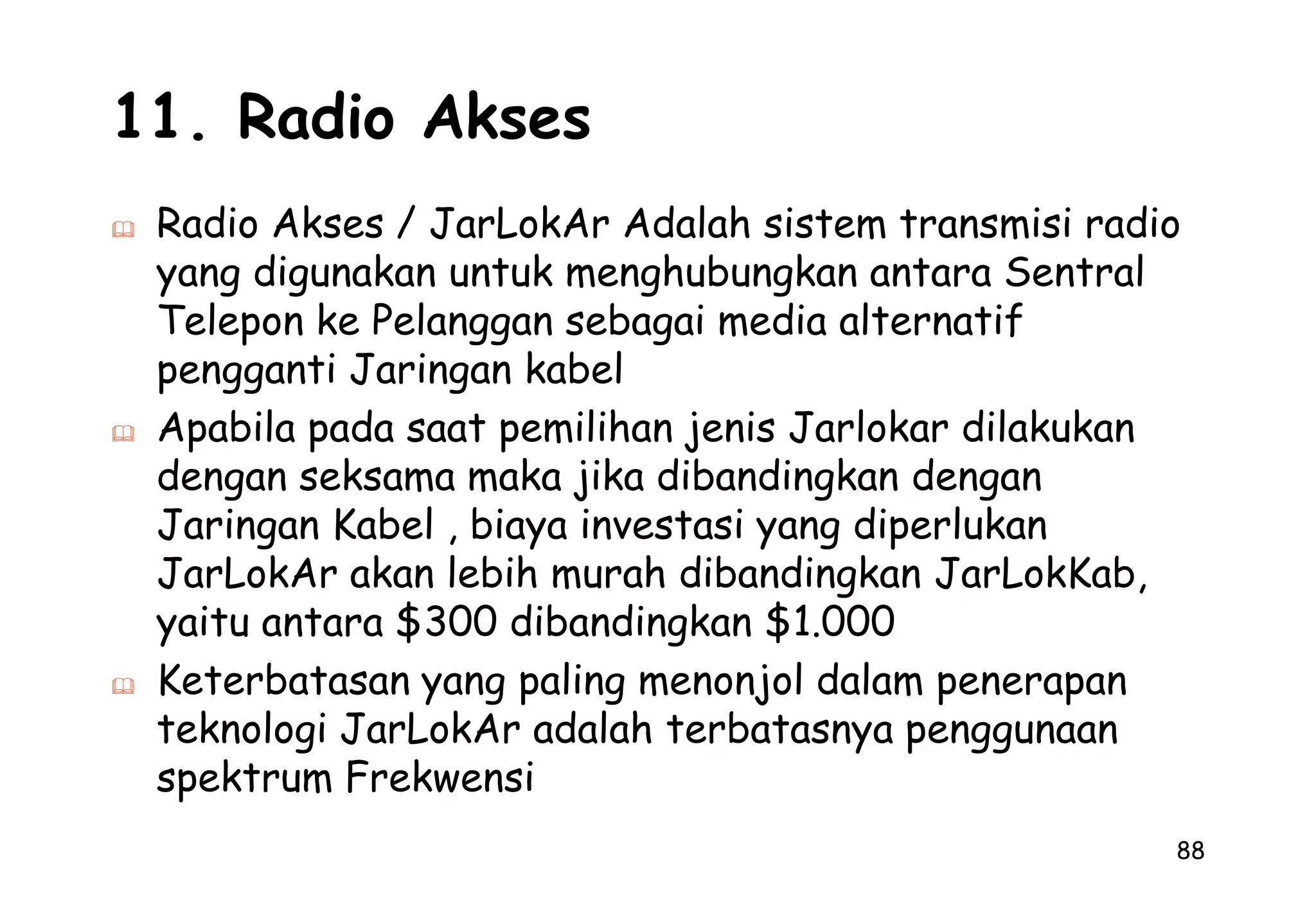

259. 8811. Radio AksesRadio Akses / JarLokAr Adalah sistem transmisi radio yang digunakan untuk menghubungkan antara Sentral Telepon ke Pelanggan sebagai media alternatif pengganti Jaringan kabel

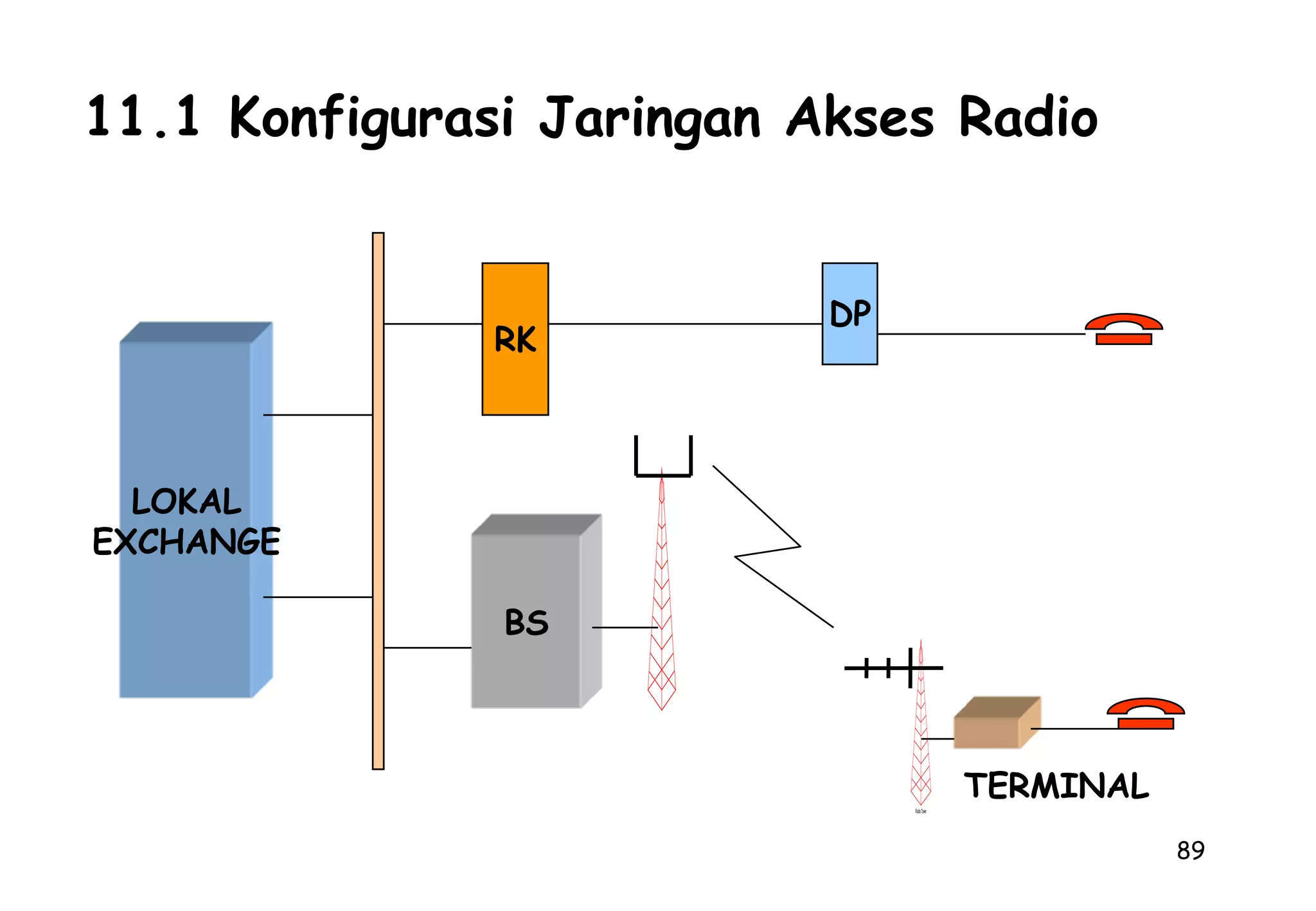

260. Apabila pada saat pemilihan jenis Jarlokar dilakukan dengan seksama maka jika dibandingkan dengan Jaringan Kabel , biaya investasi yang diperlukan JarLokAr akan lebih murah dibandingkan JarLokKab, yaitu antara $300 dibandingkan $1.000

261. Keterbatasan yang paling menonjol dalam penerapan teknologi JarLokAr adalah terbatasnya penggunaan spektrum Frekwensi8911.1 Konfigurasi Jaringan Akses RadioRKDPLOKALEXCHANGEBSTERMINAL

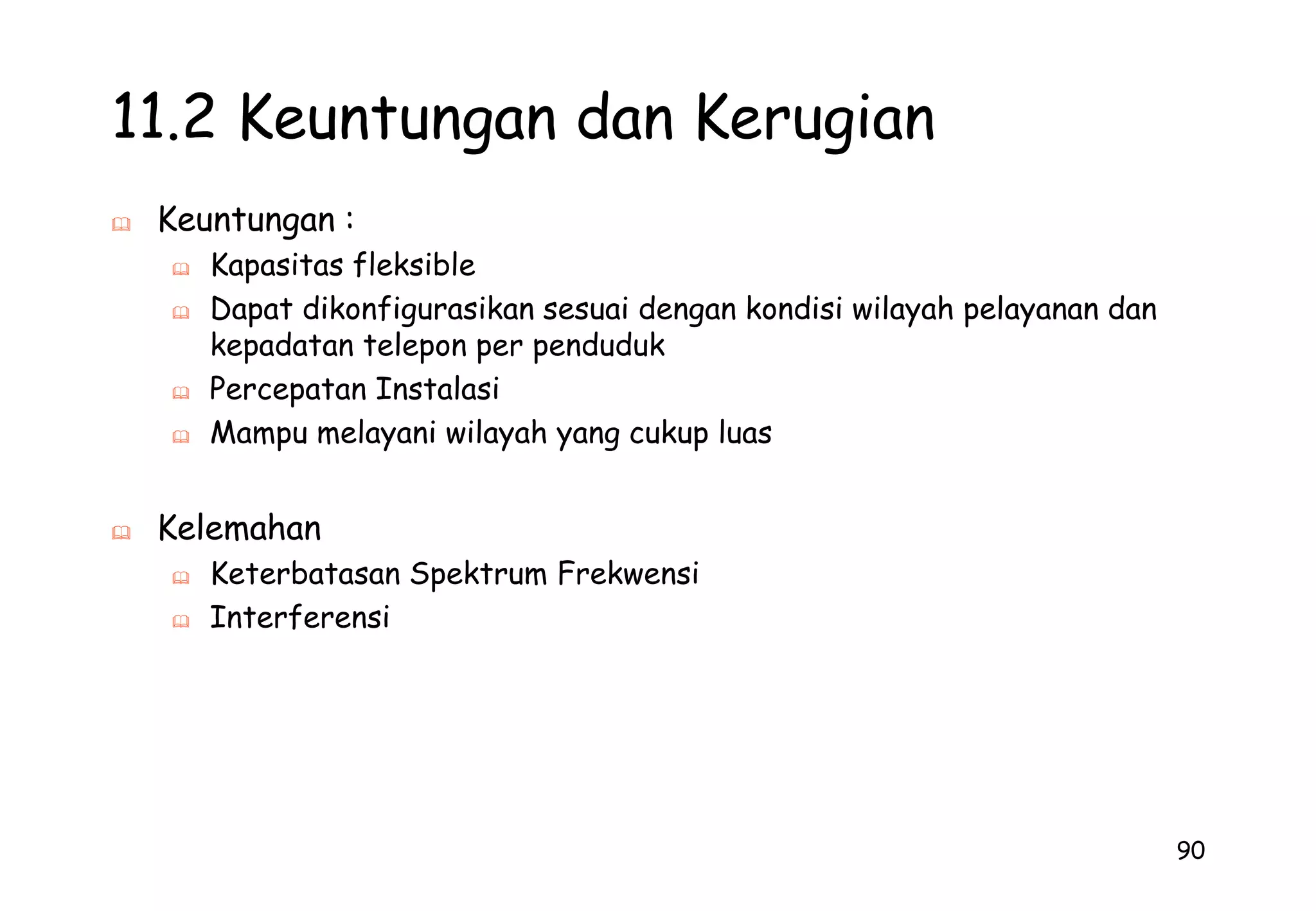

262. 9011.2 Keuntungan dan KerugianKeuntungan :

263. Kapasitas fleksible

264. Dapat dikonfigurasikan sesuai dengan kondisi wilayah pelayanan dan kepadatan telepon per penduduk

265. Percepatan Instalasi

266. Mampu melayani wilayah yang cukup luas

267. Kelemahan

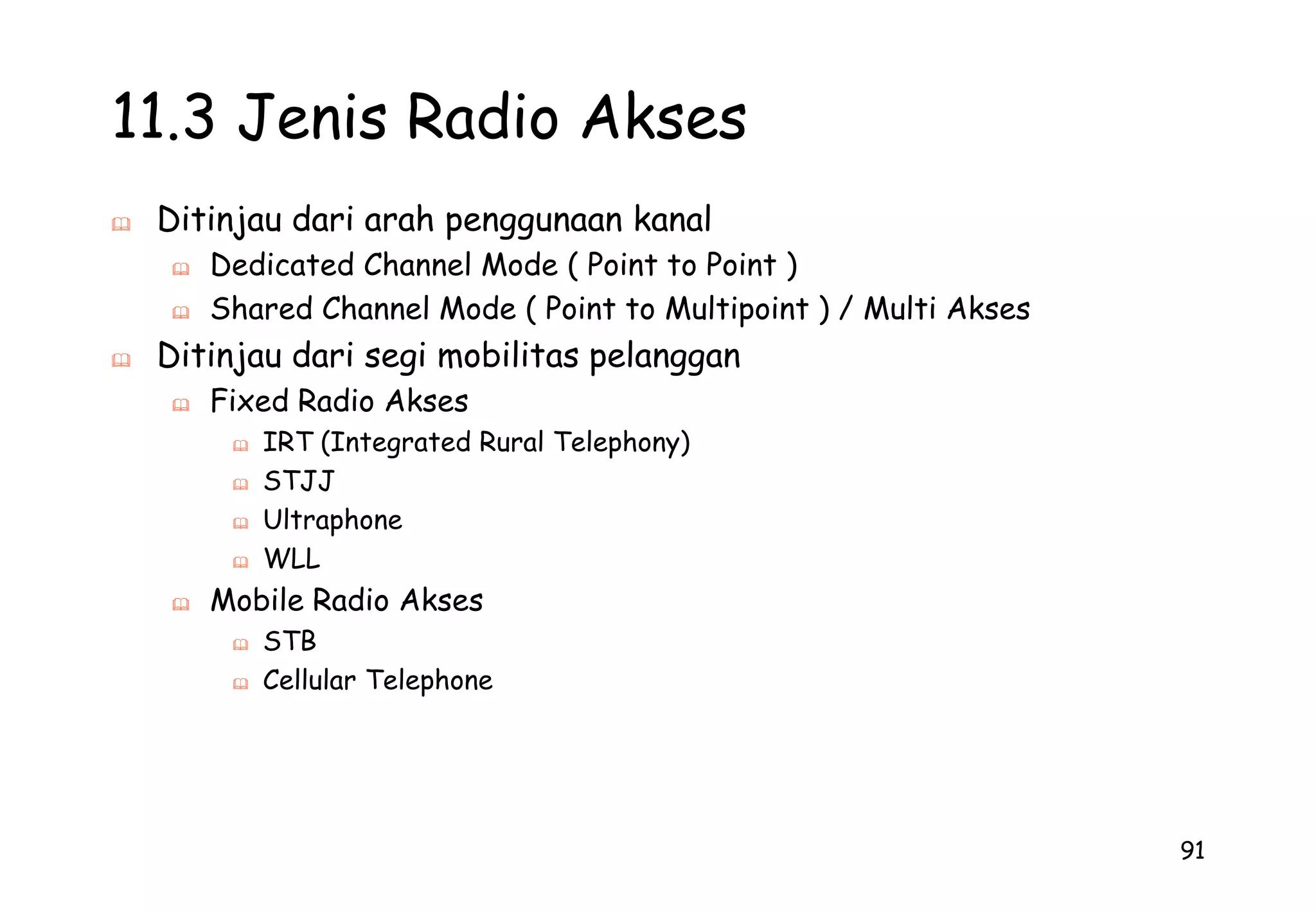

268. Keterbatasan Spektrum Frekwensi

269. Interferensi9111.3 Jenis Radio AksesDitinjau dari arah penggunaan kanal

270. Dedicated Channel Mode ( Point to Point )

271. Shared Channel Mode ( Point to Multipoint ) / Multi Akses

272. Ditinjau dari segi mobilitas pelanggan

273. Fixed Radio Akses

274. IRT (Integrated Rural Telephony)

275. STJJ

276. Ultraphone

277. WLL

278. Mobile Radio Akses

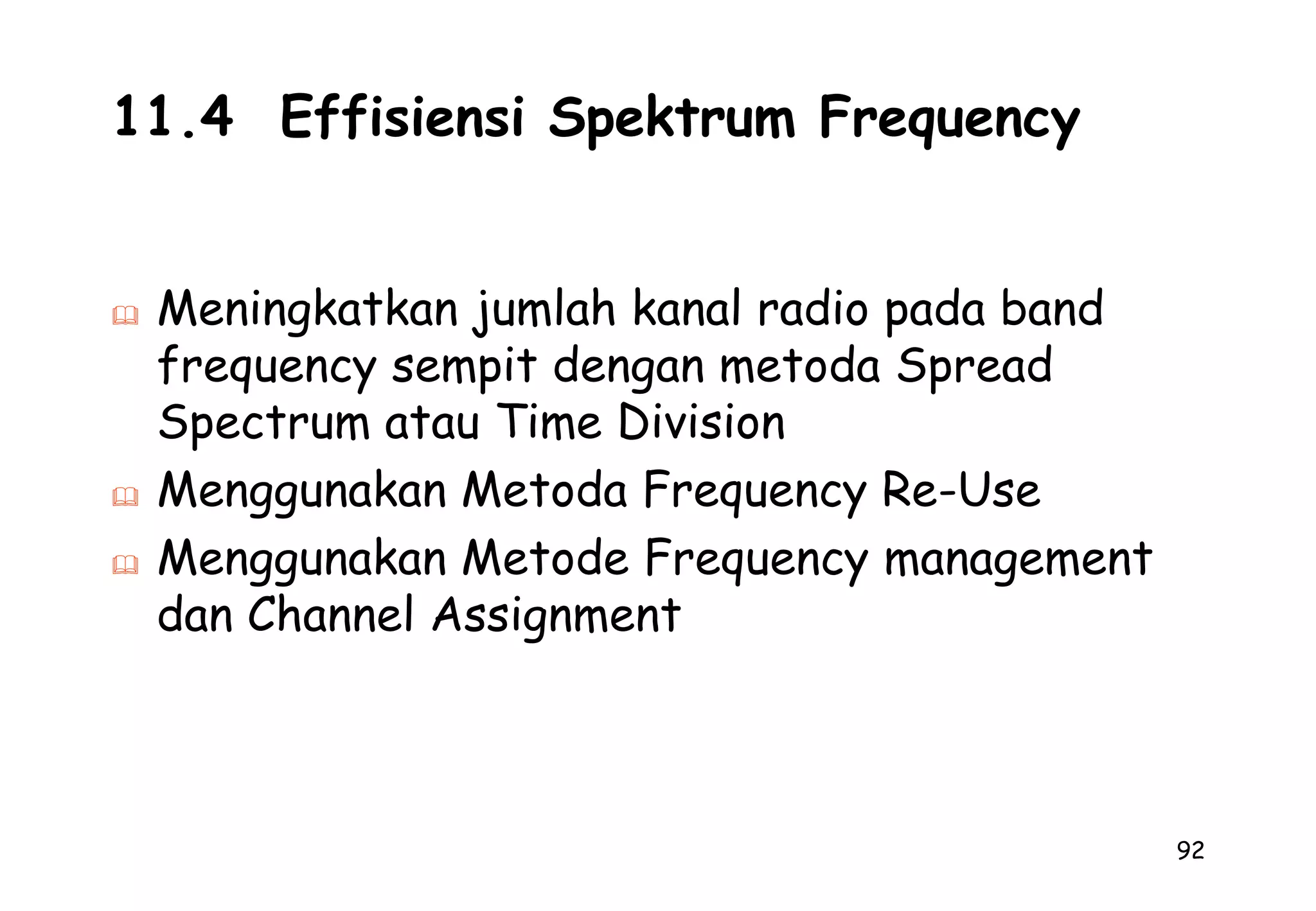

279. STB

280. Cellular Telephone9211.4 Effisiensi Spektrum FrequencyMeningkatkan jumlah kanal radio pada band frequency sempit dengan metoda Spread Spectrum atau Time Division

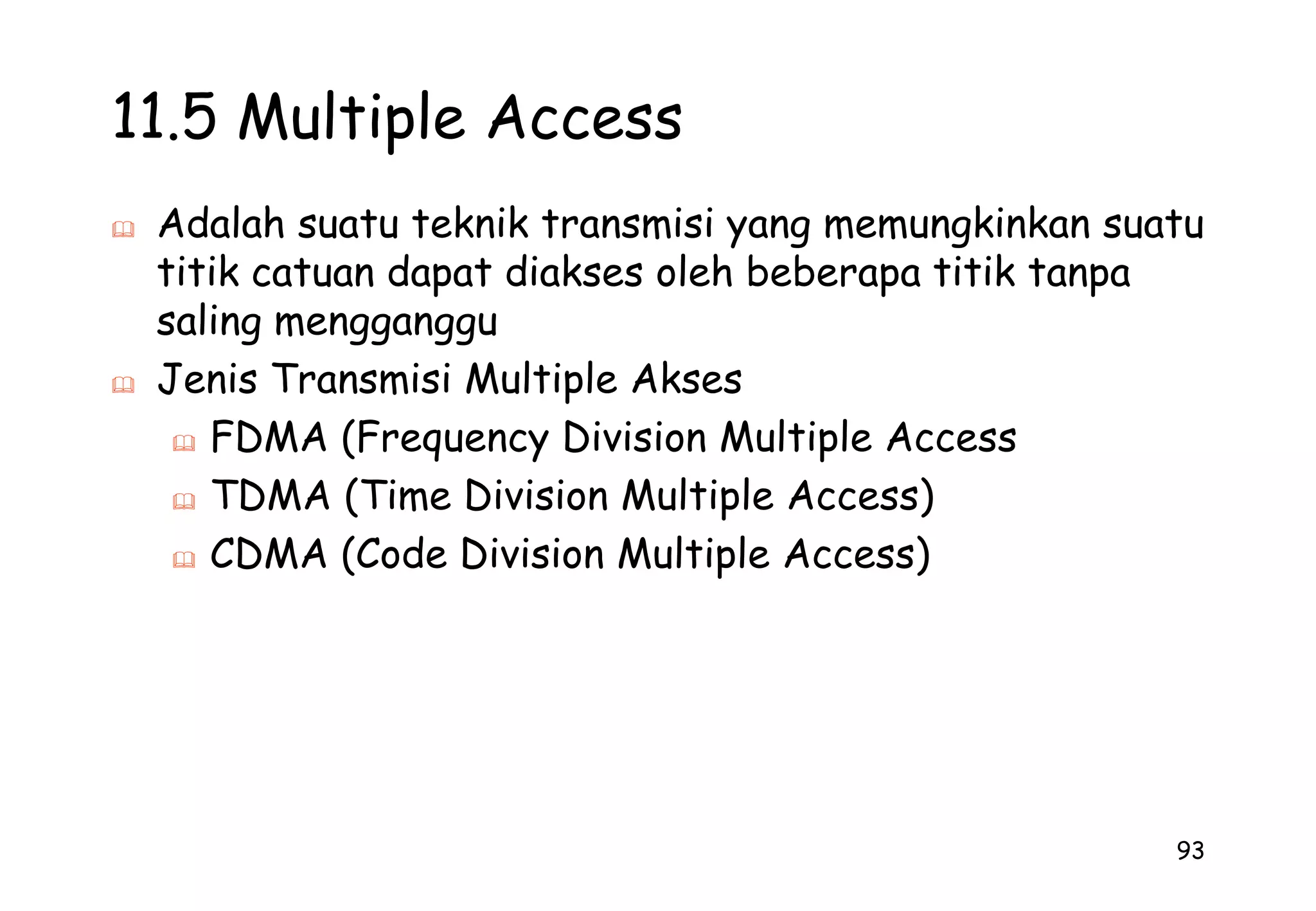

281. Menggunakan Metoda Frequency Re-Use

282. Menggunakan Metode Frequency management dan Channel Assignment9311.5 Multiple AccessAdalah suatu teknik transmisi yang memungkinkan suatu titik catuan dapat diakses oleh beberapa titik tanpa saling mengganggu

283. Jenis Transmisi Multiple Akses

284. FDMA (Frequency Division Multiple Access

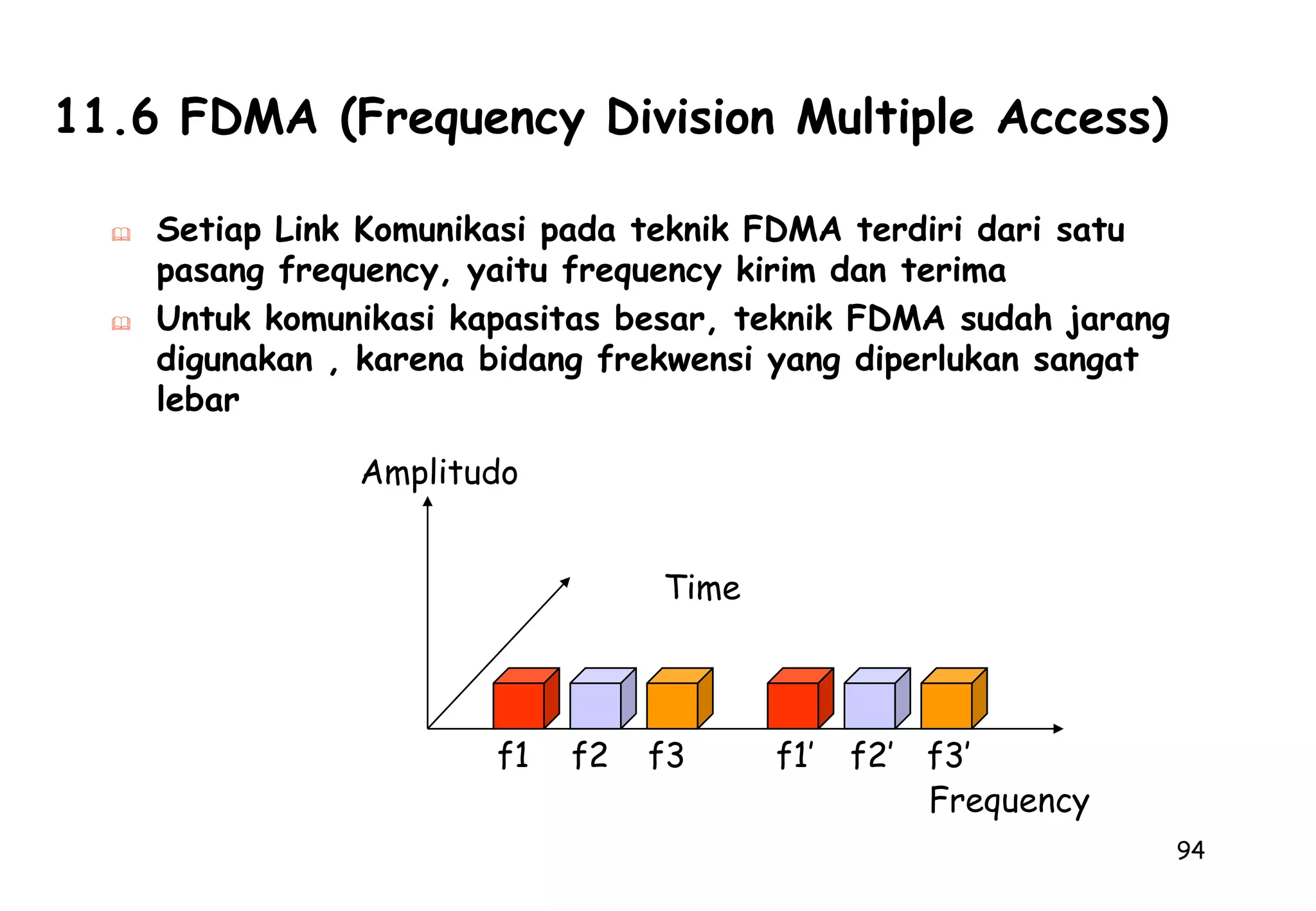

285. TDMA (Time Division Multiple Access)

286. CDMA (Code Division Multiple Access)9411.6 FDMA (Frequency Division Multiple Access)Setiap Link Komunikasi pada teknik FDMA terdiri dari satu pasang frequency, yaitu frequency kirim dan terima

287. Untuk komunikasi kapasitas besar, teknik FDMA sudah jarang digunakan , karena bidang frekwensi yang diperlukan sangat lebar AmplitudoTimef1f2f3 f1’ f2’ f3’Frequency

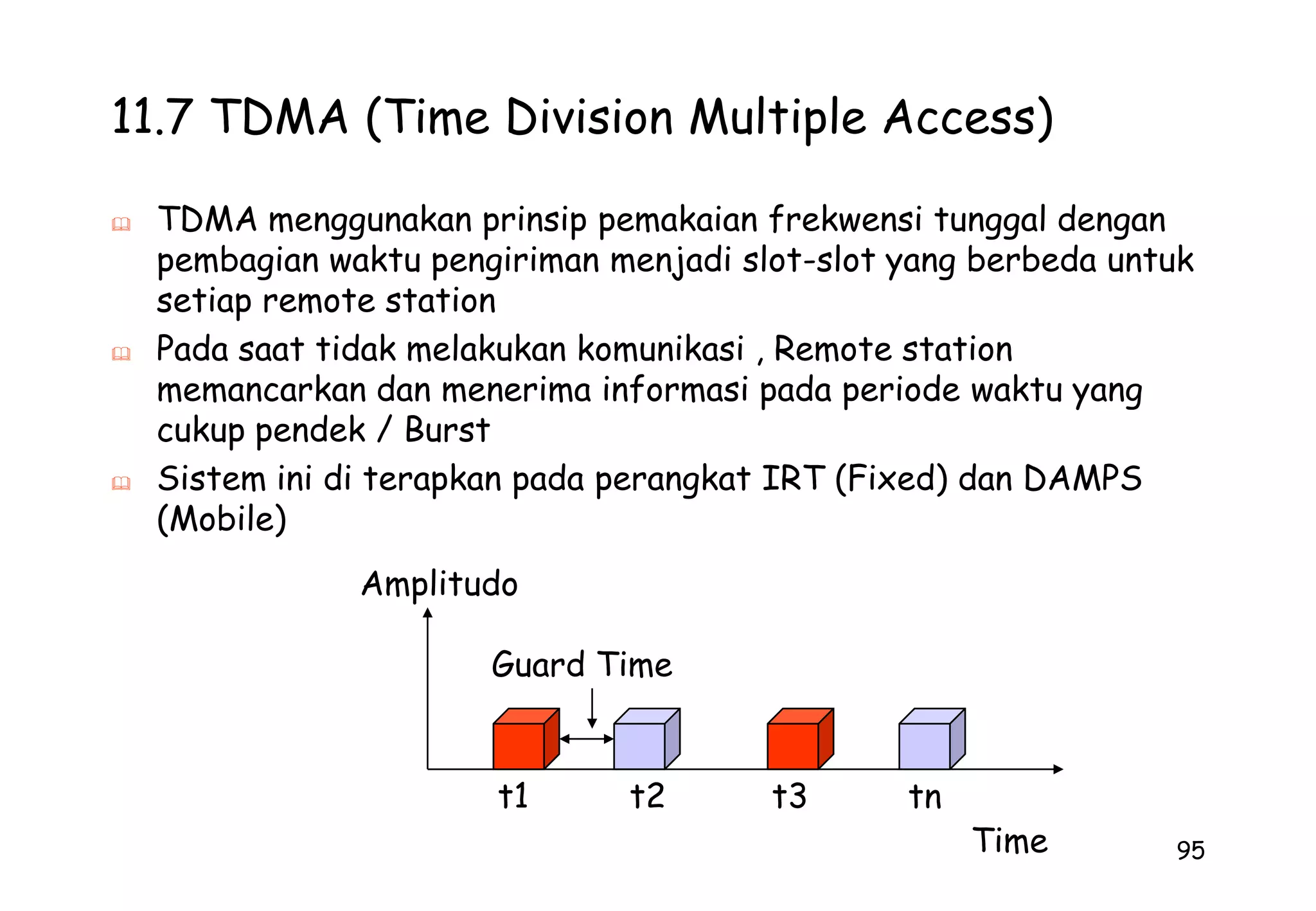

288. 9511.7 TDMA (Time Division Multiple Access)TDMA menggunakan prinsip pemakaian frekwensi tunggal dengan pembagian waktu pengiriman menjadi slot-slot yang berbeda untuk setiap remote station

289. Pada saat tidak melakukan komunikasi , Remote station memancarkan dan menerima informasi pada periode waktu yang cukup pendek / Burst

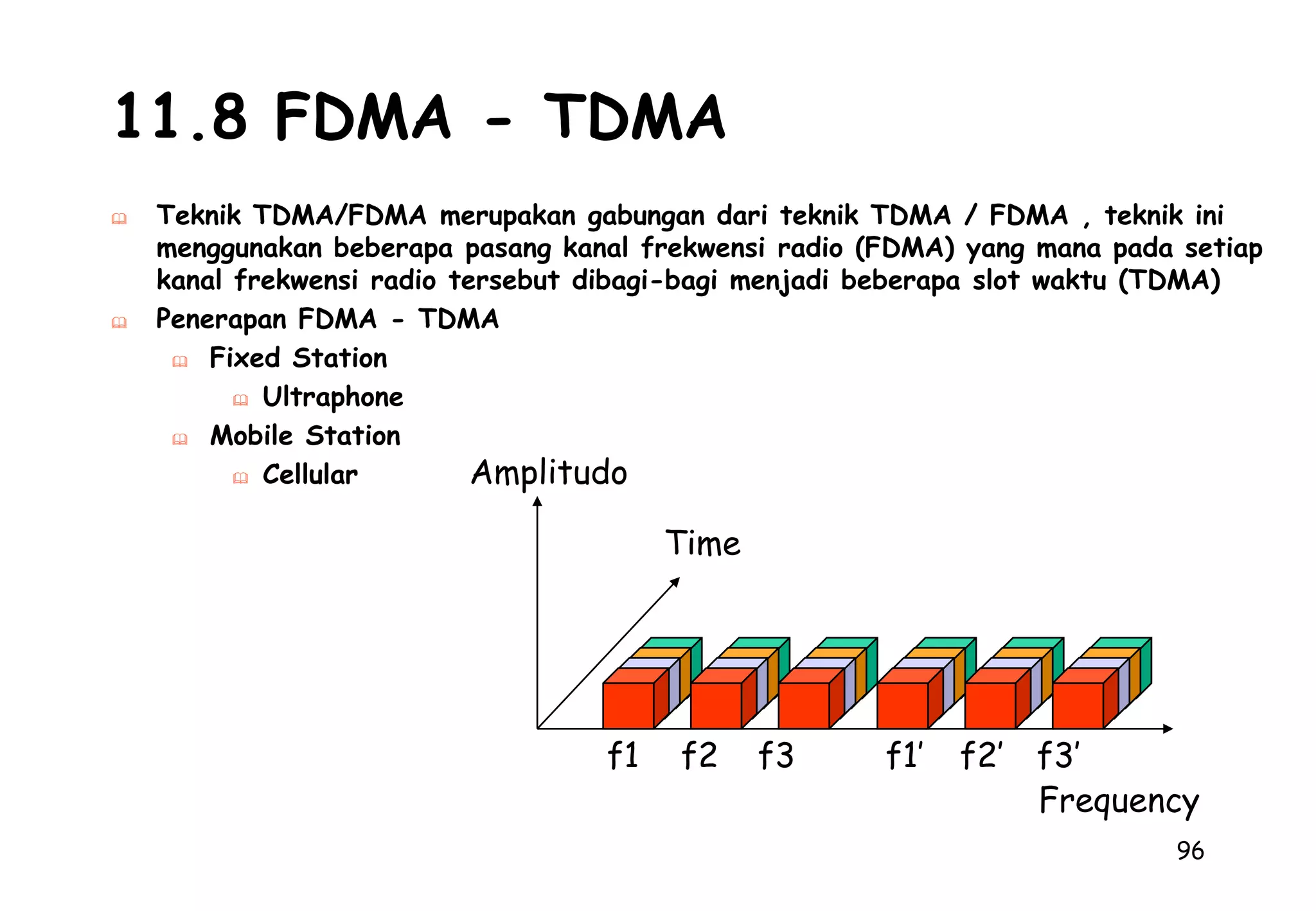

290. Sistem ini di terapkan pada perangkat IRT (Fixed) dan DAMPS (Mobile)AmplitudoGuard Timet1t2t3 tnTime

291. 9611.8 FDMA - TDMATeknik TDMA/FDMA merupakan gabungan dari teknik TDMA / FDMA , teknik ini menggunakan beberapa pasang kanal frekwensi radio (FDMA) yang mana pada setiap kanal frekwensi radio tersebut dibagi-bagi menjadi beberapa slot waktu (TDMA)

292. Penerapan FDMA - TDMA

293. Fixed Station

294. Ultraphone

295. Mobile Station

296. Cellular AmplitudoTimef1f2f3 f1’ f2’ f3’Frequency

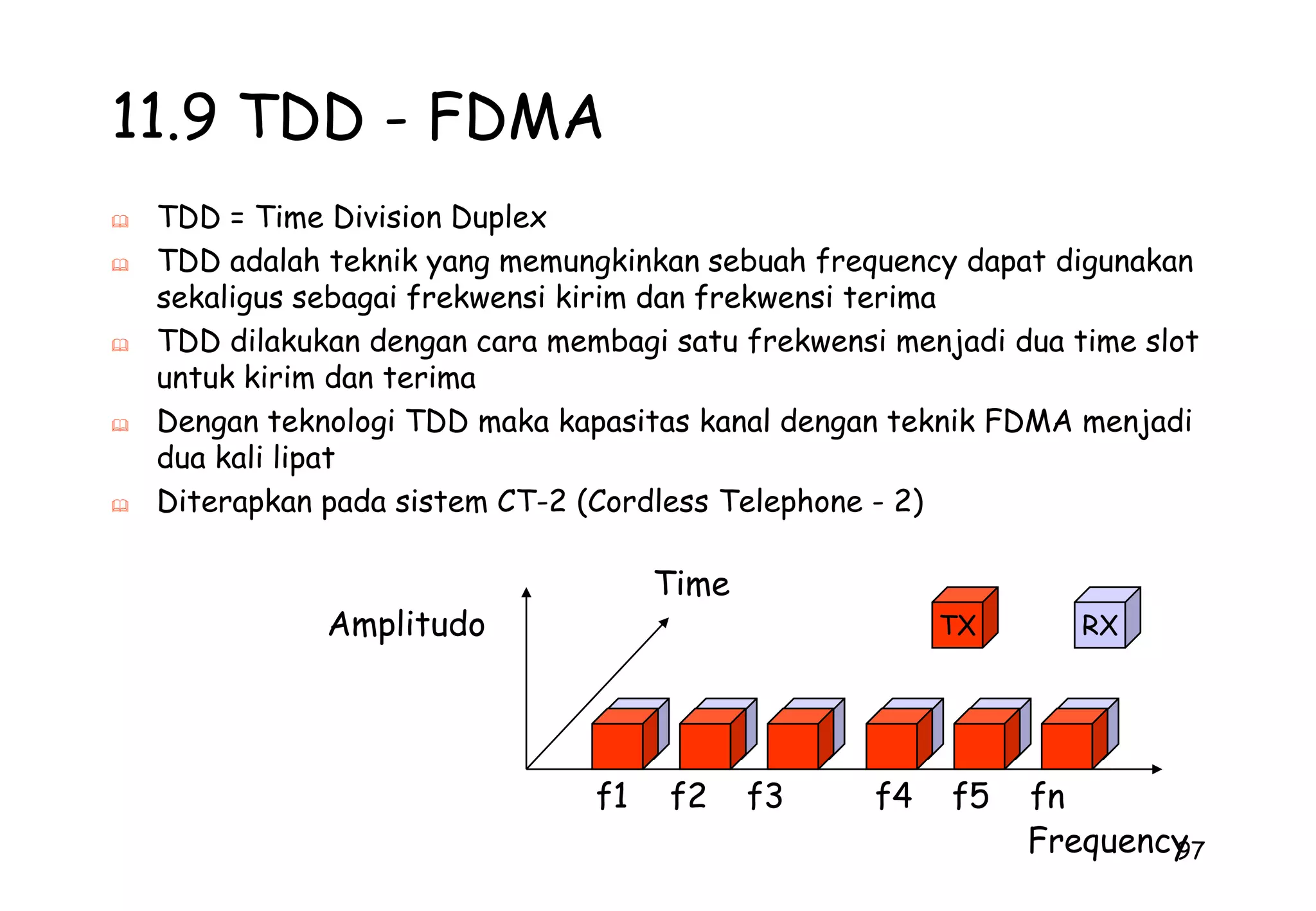

297. 9711.9 TDD - FDMA TDD = Time Division Duplex

298. TDD adalah teknik yang memungkinkan sebuah frequency dapat digunakan sekaligus sebagai frekwensi kirim dan frekwensi terima

299. TDD dilakukan dengan cara membagi satu frekwensi menjadi dua time slot untuk kirim dan terima

300. Dengan teknologi TDD maka kapasitas kanal dengan teknik FDMA menjadi dua kali lipat

301. Diterapkan pada sistem CT-2 (Cordless Telephone - 2)TimeTXRXAmplitudof1f2f3 f4 f5 fnFrequency

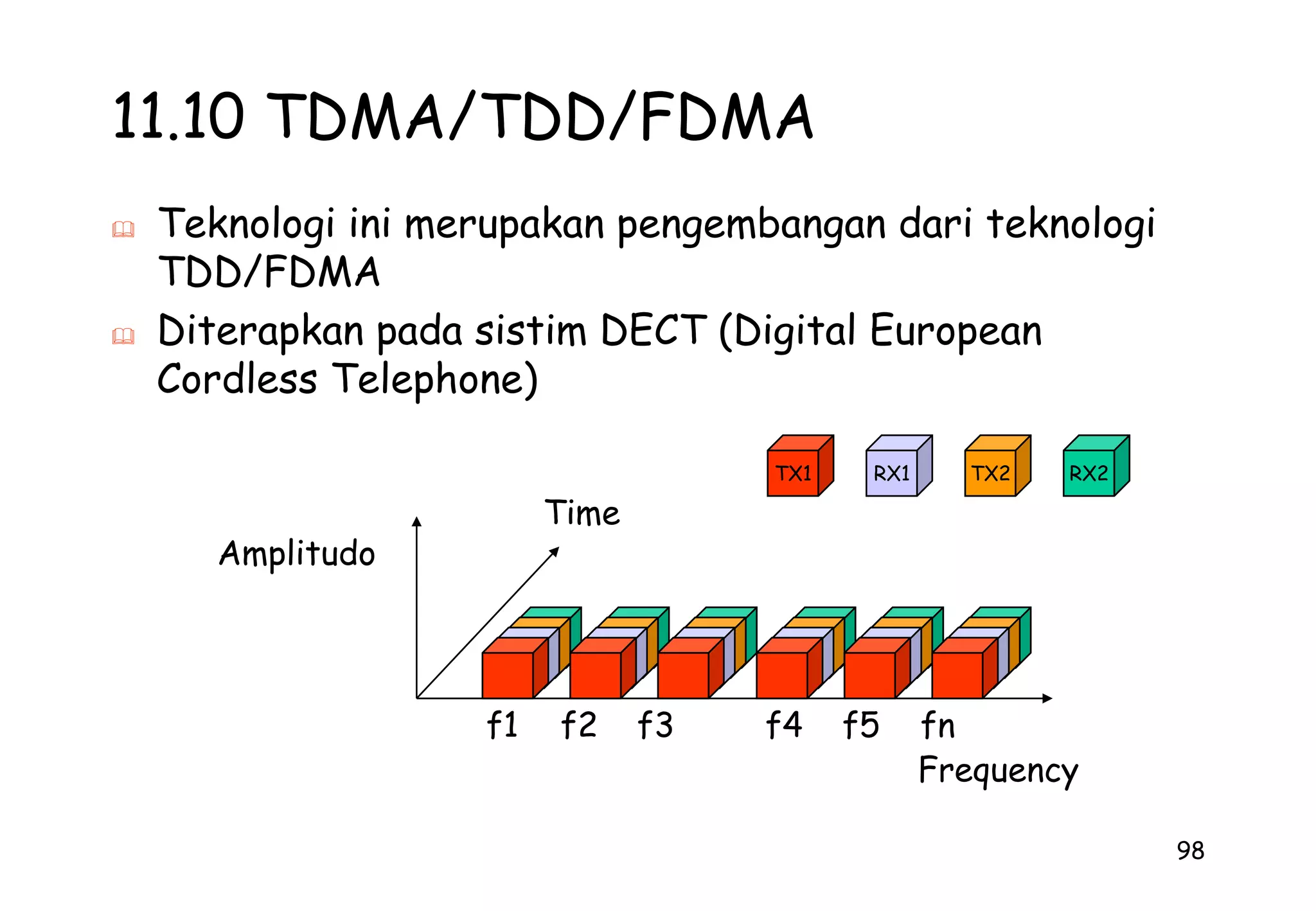

302. 9811.10 TDMA/TDD/FDMATeknologi ini merupakan pengembangan dari teknologi TDD/FDMA

303. Diterapkan pada sistim DECT (Digital European Cordless Telephone)TX1RX1TX2RX2TimeAmplitudof1f2f3 f4 f5 fnFrequency

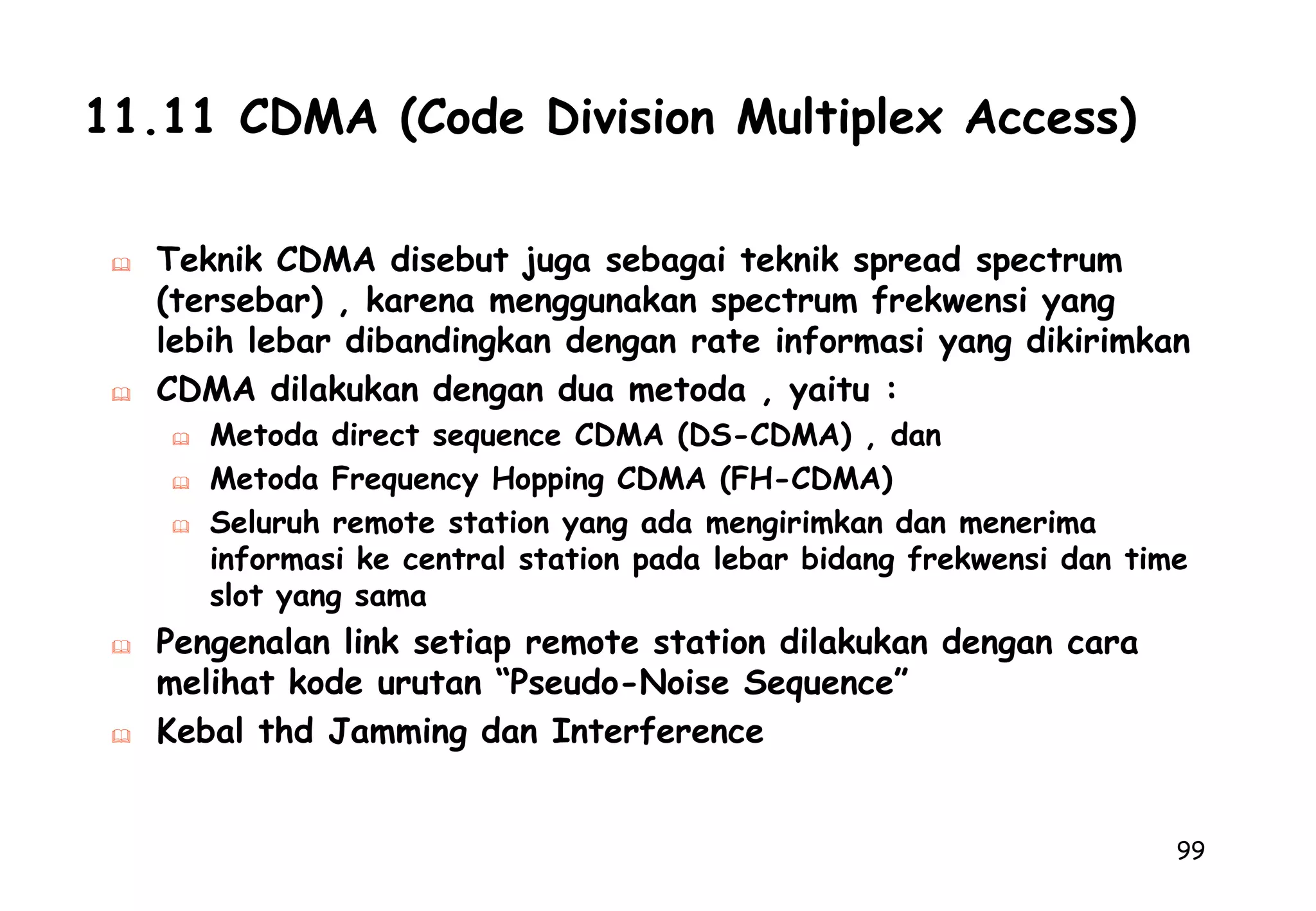

304. 9911.11 CDMA (Code Division Multiplex Access)Teknik CDMA disebut juga sebagai teknik spread spectrum (tersebar) , karena menggunakan spectrum frekwensi yang lebih lebar dibandingkan dengan rate informasi yang dikirimkan

305. CDMA dilakukan dengan dua metoda , yaitu :

306. Metoda direct sequence CDMA (DS-CDMA) , dan

307. Metoda Frequency Hopping CDMA (FH-CDMA)

308. Seluruh remote station yang ada mengirimkan dan menerima informasi ke central station pada lebar bidang frekwensi dan time slot yang sama

309. Pengenalan link setiap remote station dilakukan dengan cara melihat kode urutan “Pseudo-Noise Sequence”

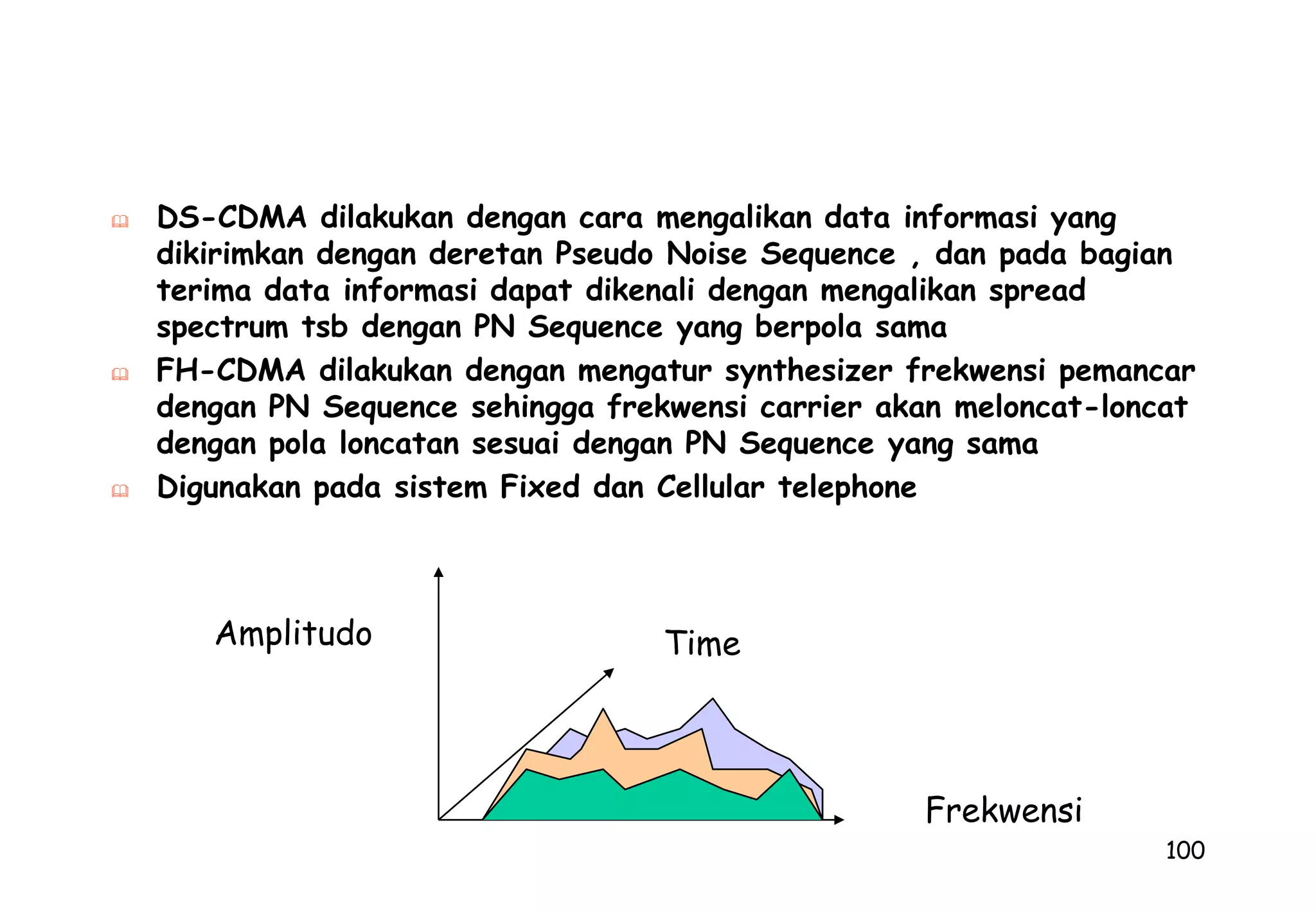

310. Kebal thd Jamming dan Interference100DS-CDMA dilakukan dengan cara mengalikan data informasi yang dikirimkan dengan deretan Pseudo Noise Sequence , dan pada bagian terima data informasi dapat dikenali dengan mengalikan spread spectrum tsb dengan PN Sequence yang berpola sama

311. FH-CDMA dilakukan dengan mengatur synthesizer frekwensi pemancar dengan PN Sequence sehingga frekwensi carrier akan meloncat-loncat dengan pola loncatan sesuai dengan PN Sequence yang sama

312. Digunakan pada sistem Fixed dan Cellular telephoneAmplitudoTimeFrekwensi

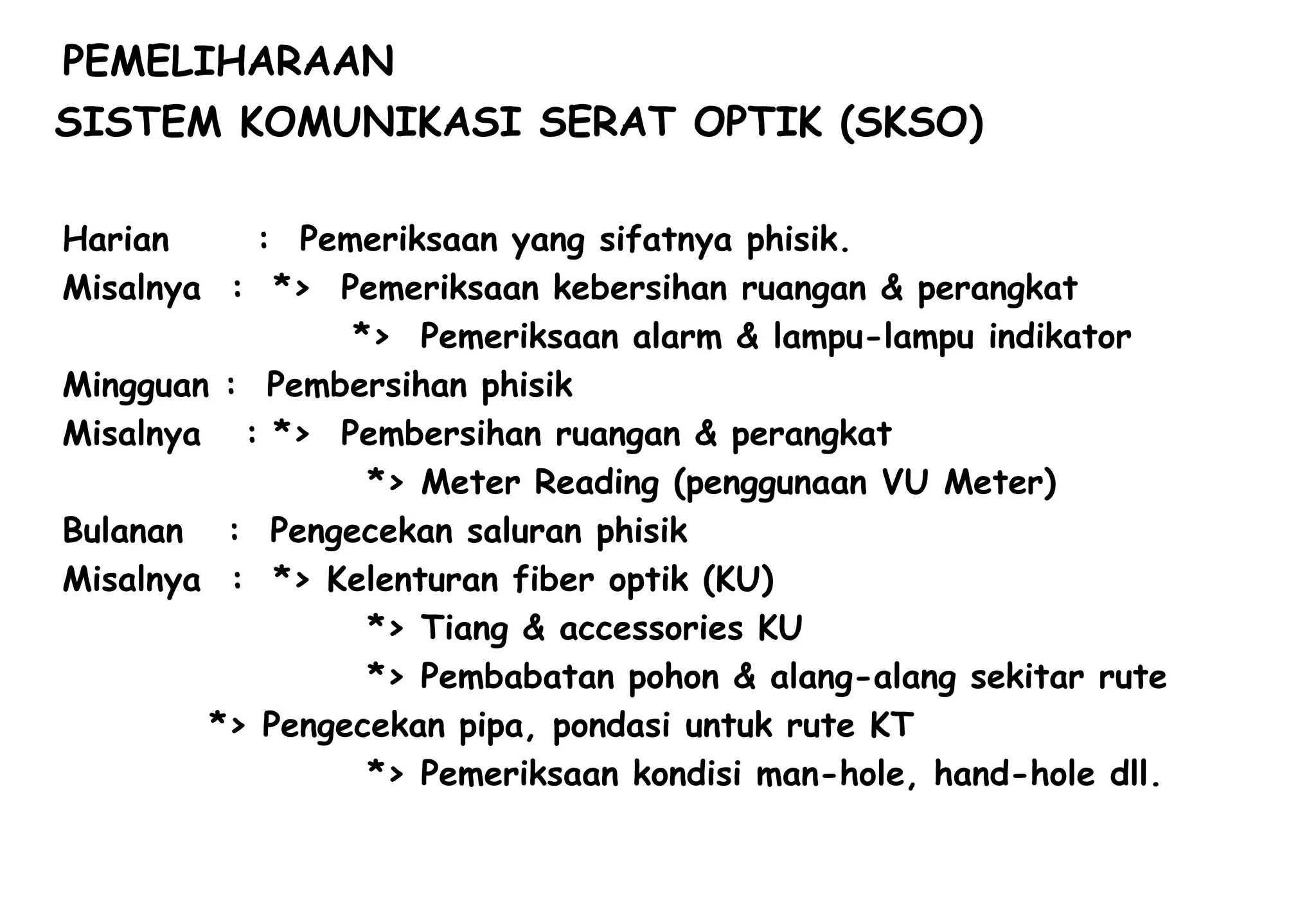

313. PEMELIHARAANSISTEM KOMUNIKASI SERAT OPTIK (SKSO) Harian : Pemeriksaan yang sifatnya phisik.Misalnya : *> Pemeriksaan kebersihan ruangan & perangkat *> Pemeriksaan alarm & lampu-lampu indikatorMingguan : Pembersihan phisikMisalnya : *> Pembersihan ruangan & perangkat *> Meter Reading (penggunaan VU Meter)Bulanan : Pengecekan saluran phisikMisalnya : *> Kelenturan fiber optik (KU) *> Tiang & accessories KU *> Pembabatan pohon & alang-alang sekitar rute *> Pengecekan pipa, pondasi untuk rute KT *> Pemeriksaan kondisi man-hole, hand-hole dll.

314. PEMELIHARAANSISTEM KOMUNIKASI SERAT OPTIK (SKSO) Tahunan : Pemeriksaan kualitas sistem (over all test)Misalnya : *> Pengukuran : - Output Power - Receive Sensitivity Level - Bit Error Rate (BER) - Power Suplly *> Pengetesan : - Fungsi Software & Hardware - Supervisory & Control

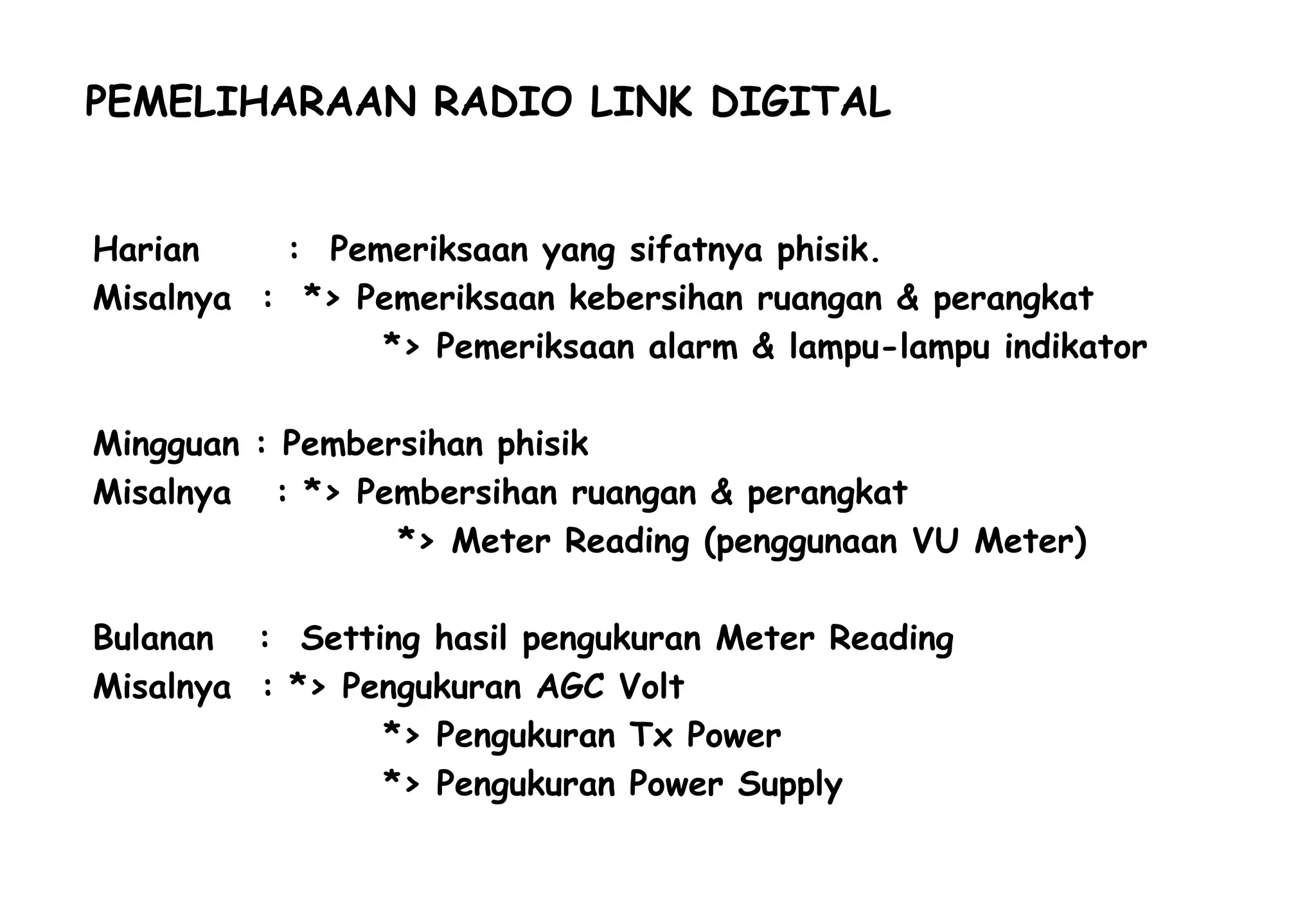

315. PEMELIHARAAN RADIO LINK DIGITAL Harian : Pemeriksaan yang sifatnya phisik.Misalnya : *> Pemeriksaan kebersihan ruangan & perangkat *> Pemeriksaan alarm & lampu-lampu indikatorMingguan : Pembersihan phisikMisalnya : *> Pembersihan ruangan & perangkat *> Meter Reading (penggunaan VU Meter)Bulanan : Setting hasil pengukuran Meter ReadingMisalnya : *> Pengukuran AGC Volt *> Pengukuran Tx Power *> Pengukuran Power Supply

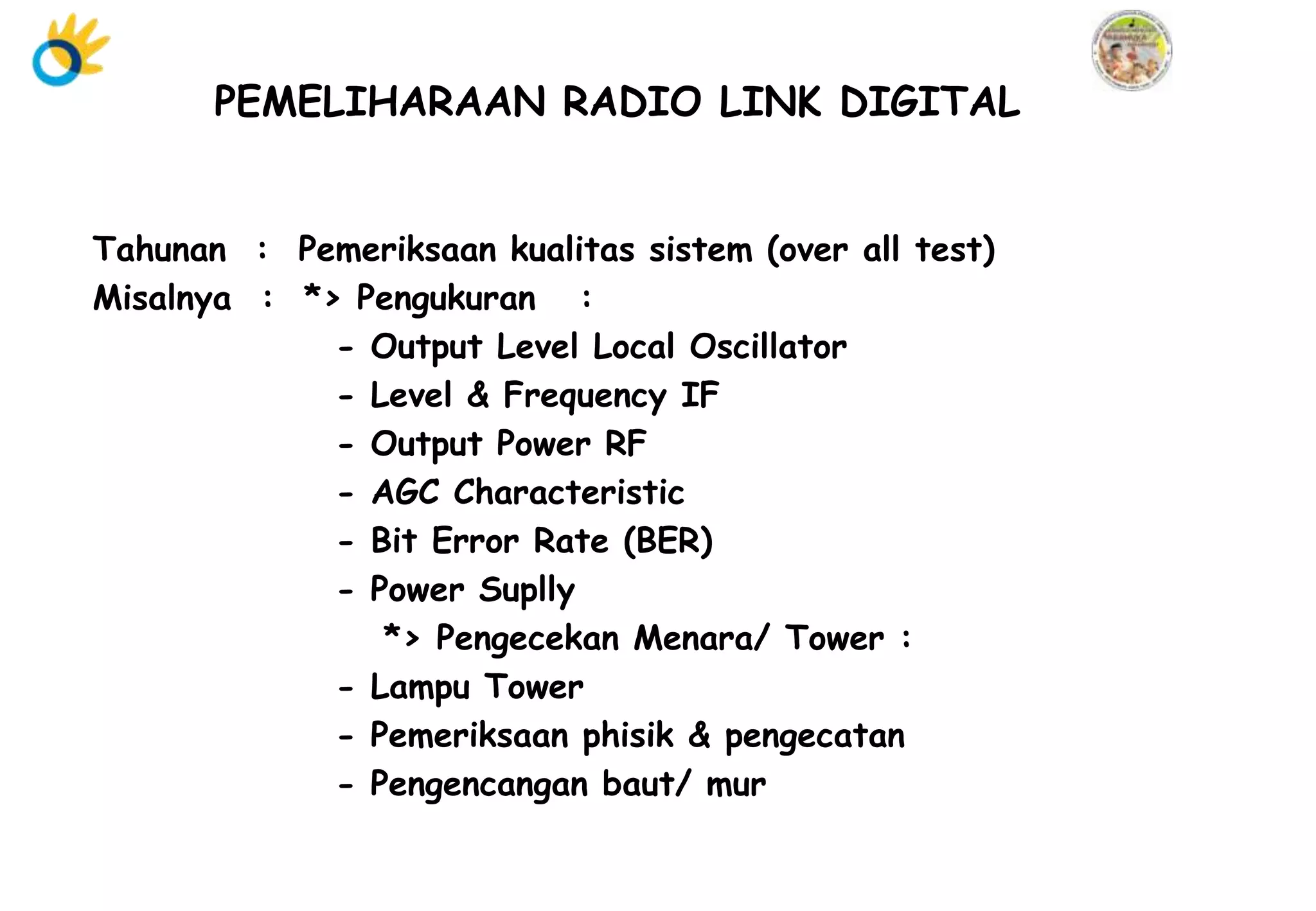

316. PEMELIHARAAN RADIO LINK DIGITAL Tahunan : Pemeriksaan kualitas sistem (over all test)Misalnya : *> Pengukuran : - Output Level Local Oscillator - Level & Frequency IF - Output Power RF - AGC Characteristic - Bit Error Rate (BER) - Power Suplly *> Pengecekan Menara/ Tower : - Lampu Tower - Pemeriksaan phisik & pengecatan - Pengencangan baut/ mur
