How to utilize GS1 standards in building open data city

오픈 데이터 시티 (Open Data City)
김 대 영
2017년 3월 24일
교수, 전산학부, KAIST
연구소장, Auto-ID Labs, KAIST
• kimd@kaist.ac.kr, http://oliot.org, http://autoidlab.kaist.ac.kr, http://resl.kaist.ac.kr http://autoidlabs.org http://gs1.org
박성진
스토리 텔링

© Auto-ID Lab Korea / KAIST
Slide 2

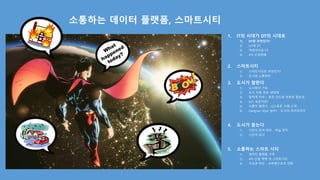

소통하는 데이터 플랫폼, 스마트시티
1. IT의 시대가 DT의 시대로
1) DT란 무엇인가?
2) IoT와 DT
3) 빅데이터와 DT
4) 4차 산업혁명
2. 스마트시티
1) 스마트시티란 무엇인가?
2) 도시와 소통하라
3. 도시가 말한다
1) 도시화의 가속
2) 도시 자원 공유 생태계
3) 말하게 하라 – 표준 코드와 어휘의 필요성
4) GS1 표준이란?
5) 사물이 말한다 - GS1표준 사례 소개

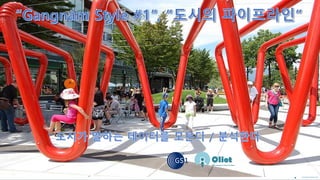

6) Gangnan Style 넘버1 - 도시의 파이프라인
4. 도시가 듣는다
1) 시민이 듣게 하라 - 하늘 편지
2) 시민이 듣다
5. 소통하는 스마트 시티
1) 데이터 플랫폼 구축
2) 4차 산업 혁명 속 스마트시티
3) 각성과 비상 - 슈퍼맨으로의 진화

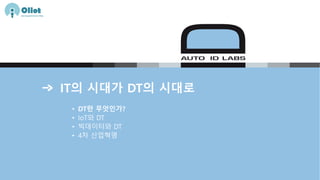

IT의 시대가 DT의 시대로
• DT란 무엇인가?
• IoT와 DT
• 빅데이터와 DT
• 4차 산업혁명

Slide 4
Data Technology 시대의 도래
마윈(馬雲·51) 알리바바그룹 회장 Asian Leadership Conference 2015기조연설
"20년간 지속돼온 IT(Information Technology)의 시대가 저물고 앞으로 30년간
DT(Data Technology) 혁명에 기반한 새로운 인터넷 시장이 열릴 것이다"

Slide 5
Data Technology 란?
DT는 (빅)데이터를
1. 모으고, 분석하며,
2. 미래를 예측하고, 가치를 창출한다

Slide 6

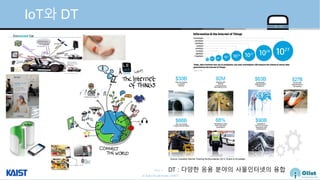

IoT와 DT
DT : 다양한 응용 분야의 사물인터넷의 융합

Slide 7

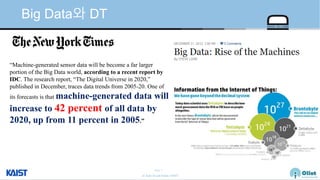

Big Data와 DT
“Machine-generated sensor data will be become a far larger
portion of the Big Data world, according to a recent report by
IDC. The research report, “The Digital Universe in 2020,”
published in December, traces data trends from 2005-20. One of
its forecasts is that machine-generated data will
increase to 42 percent of all data by
2020, up from 11 percent in 2005.”

Slide 8

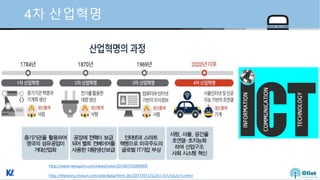

4차 산업혁명
http://www.newspim.com/news/view/20160102000009
http://thestory.chosun.com/site/data/html_dir/2017/01/25/2017012502015.html

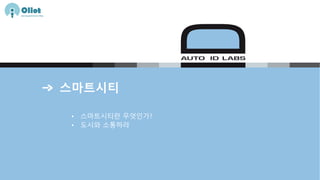

스마트시티
• 스마트시티란 무엇인가?
• 도시와 소통하라

Slide 10

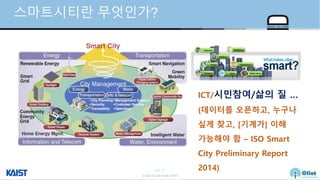

스마트시티란 무엇인가?
ICT/시민참여/삶의 질 …
(데이터를 오픈하고, 누구나
싶게 찾고, [기계가] 이해
가능해야 함 – ISO Smart
City Preliminary Report
2014)

Slide 11

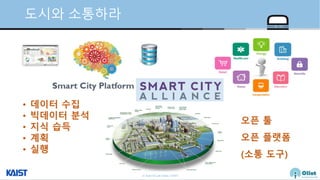

도시와 소통하라
• 데이터 수집
• 빅데이터 분석
• 지식 습득
• 계획
• 실행
오픈 툴
오픈 플랫폼
(소통 도구)

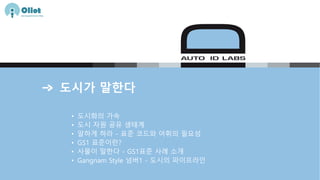

도시가 말한다
• 도시화의 가속
• 도시 자원 공유 생태계
• 말하게 하라 - 표준 코드와 어휘의 필요성
• GS1 표준이란?
• 사물이 말한다 - GS1표준 사례 소개
• Gangnam Style 넘버1 - 도시의 파이프라인

Slide 13

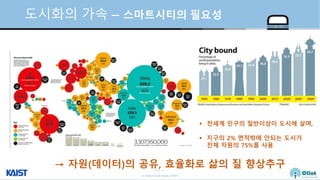

도시화의 가속 – 스마트시티의 필요성
 전세계 인구의 절반이상이 도시에 살며,
 지구의 2% 면적밖에 안되는 도시가
전체 자원의 75%를 사용
→ 자원(데이터)의 공유, 효율화로 삶의 질 향상추구

Slide 14

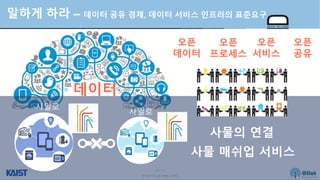

말하게 하라 – 데이터 공유 경제, 데이터 서비스 인프라의 표준요구
오픈
데이터
사물의 연결
사물 매쉬업 서비스
사일로
사일로
데이터
오픈
프로세스
오픈
서비스
오픈
공유

Slide 15

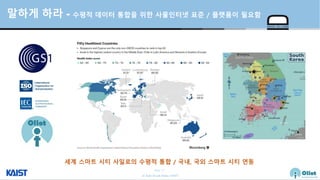

말하게 하라 - 수평적 데이터 통합을 위한 사물인터넷 표준 / 플랫폼이 필요함
세계 스마트 시티 사일로의 수평적 통합 / 국내, 국외 스마트 시티 연동

Slide 16

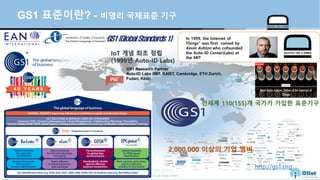

GS1 표준이란? - 비영리 국제표준 기구
http://gs1.org
전세계 110(155)개 국가가 가입한 표준기구
2,000,000 이상의 기업 멤버
IoT 개념 최초 정립
(1999년 Auto-ID Labs)
GS1 Research Partner
Auto-ID Labs (MIT, KAIST, Cambridge, ETH Zurich,
Fudan, Keio)
In 1999, the Internet of
Things" was first coined by
Kevin Ashton who cofounded
the Auto-ID Center(Labs) at
the MIT
GS1(GlobalStandards1)

Slide 17

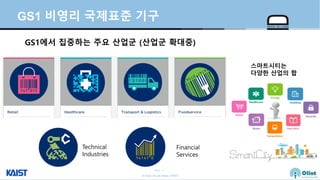

GS1 비영리 국제표준 기구
GS1에서 집중하는 주요 산업군 (산업군 확대중)
Technical
Industries
Financial
Services
스마트시티는
다양한 산업의 합

Slide 18

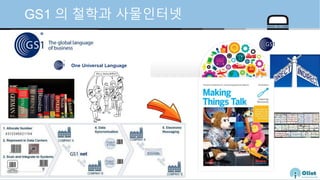

GS1 의 철학과 사물인터넷

Slide 19

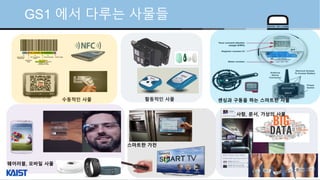

수동적인 사물 활동적인 사물 센싱과 구동을 하는 스마트한 사물
웨어러블, 모바일 사물
스마트한 가전
Knowledge
GS1 에서 다루는 사물들
사람, 문서, 가상의 사물

Slide 20

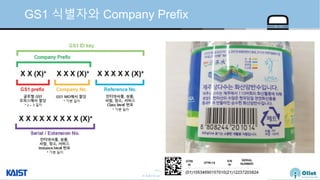

GS1 식별자와 Company Prefix

Slide 21
주요 GS1 식별자 활용 가상 시나리오
폭스바겐 차량 상품 코드 (GTIN) AVIS 렌터카 (GRAI) AVIS 셔틀버스 (GIAI)
AVIS 렌터카 사무소 (GLN) AVIS 계약서류 (GDTI)AVIS 직원과 멤버 고객 (GSRN)

Slide 22

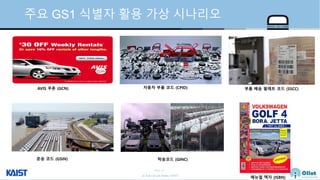

주요 GS1 식별자 활용 가상 시나리오
자동차 부품 코드 (CPID)
매뉴얼 책자 (ISBN)
AVIS 쿠폰 (GCN)
운송 코드 (GSIN) 탁송코드 (GINC)
부품 배송 팔레트 코드 (SSCC)

Slide 23

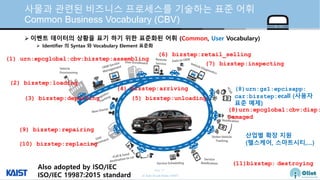

사물과 관련된 비즈니스 프로세스를 기술하는 표준 어휘
Common Business Vocabulary (CBV)
 이벤트 데이터의 상황을 표기 하기 위한 표준화된 어휘 (Common, User Vocabulary)
 Identifier 의 Syntax 와 Vocabulary Element 표준화
(1) urn:epcglobal:cbv:bizstep:assembling
(4) bizstep:arriving
(3) bizstep:departing
(11)bizstep: destroying
(7) bizstep:inspecting
(5) bizstep:unloading
(9) bizstep:repairing
(10) bizstep:replacing
(6) bizstep:retail_selling
(2) bizstep:loading
(8)urn:gs1:epcisapp:
car:bizstep:ecall (사용자
표준 예제)
(8)urn:epcglobal:cbv:disp:
Damaged
산업별 확장 지원
(헬스케어, 스마트시티,…)
Also adopted by ISO/IEC
ISO/IEC 19987:2015 standard

Slide 24

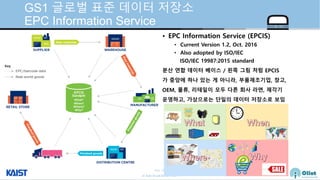

GS1 글로벌 표준 데이터 저장소
EPC Information Service
• EPC Information Service (EPCIS)
• Current Version 1.2, Oct. 2016
• Also adopted by ISO/IEC
ISO/IEC 19987:2015 standard
분산 연합 데이터 베이스 / 왼쪽 그림 처럼 EPCIS
가 중앙에 하나 있는 게 아니라, 부품제조기업, 창고,
OEM, 물류, 리테일이 모두 다른 회사 라면, 제각기
운영하고, 가상으로는 단일의 데이터 저장소로 보임

Slide 25

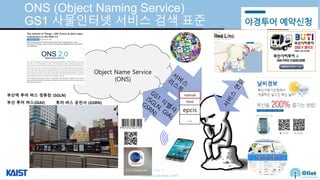

ONS (Object Naming Service)
GS1 사물인터넷 서비스 검색 표준
Object Name Service
(ONS)
manual
html
epcis
…
부산 투어 버스(GIAI)
부산역 투어 버스 정류장 (SGLN)
투어 버스 운전사 (GSRN)

Slide 26

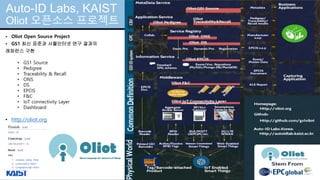

• Oliot Open Source Project
• GS1 최신 표준과 사물인터넷 연구 결과의
레퍼런스 구현
• GS1 Source
• Pedigree
• Traceability & Recall
• ONS
• DS
• EPCIS
• F&C
• IoT connectivity Layer
• Dashboard
• http://oliot.org
Auto-ID Labs, KAIST
Oliot 오픈소스 프로젝트

Slide 27

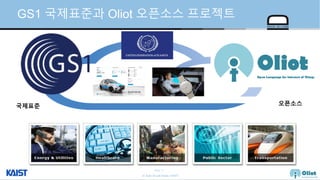

GS1 국제표준과 Oliot 오픈소스 프로젝트
국제표준 오픈소스

Slide 28
[리테일] 중국 알리바바와 미국 아마존의 GS1 체계 도입
• 2016년 9월 중국 알리바바 그룹이 자사의
모든 플랫폼에 GS1 표준을 적용하기로
발표
• 알리바바에서 판매되는 상품에 GS1
코드인 GTIN 사용 권고
• 알리바바에 입고되는 모든 상품 정보는
GS1 GDSN에 등록 유도
2016년 아마존은 입고되는 모든 상품의 정보를
GS1 데이터베이스 (GDSN) 로 부터 받아서,
상품이 진품인지 체크하는 새로운 규칙을
만들었습니다.

Slide 29

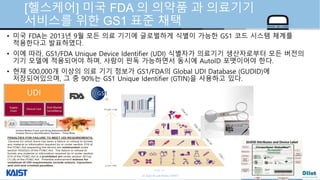

• 미국 FDA는 2013년 9월 모든 의료 기기에 글로벌하게 식별이 가능한 GS1 코드 시스템 체계를
적용한다고 발표하였다.
• 이에 따라, GS1/FDA Unique Device Identifier (UDI) 식별자가 의료기기 생산자로부터 모든 버전의
기기 모델에 적용되어야 하며, 사람이 판독 가능하면서 동시에 AutoID 포맷이어야 한다.
• 현재 500,000개 이상의 의료 기기 정보가 GS1/FDA의 Global UDI Database (GUDID)에
저장되어있으며, 그 중 90%는 GS1 Unique Identifier (GTIN)을 사용하고 있다.
[헬스케어] 미국 FDA 의 의약품 과 의료기기
서비스를 위한 GS1 표준 채택

Slide 30

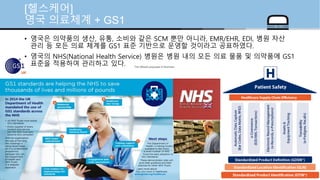

• 영국은 의약품의 생산, 유통, 소비와 같은 SCM 뿐만 아니라, EMR/EHR, EDI, 병원 자산
관리 등 모든 의료 체계를 GS1 표준 기반으로 운영할 것이라고 공표하였다.
• 영국의 NHS(National Health Service) 병원은 병원 내의 모든 의료 물품 및 의약품에 GS1
표준을 적용하여 관리하고 있다.
[헬스케어]
영국 의료체계 + GS1

Slide 31

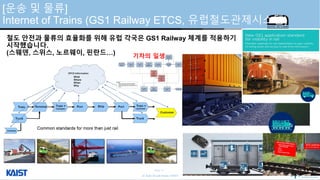

[운송 및 물류]
Internet of Trains (GS1 Railway ETCS, 유럽철도관제시스템)
철도 안전과 물류의 효율화를 위해 유럽 각국은 GS1 Railway 체계를 적용하기
시작했습니다.
(스웨덴, 스위스, 노르웨이, 핀란드…) 기차의 일생

Slide 32

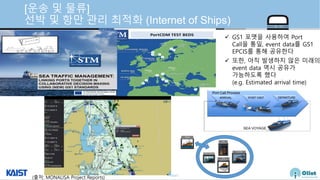

[운송 및 물류]
선박 및 항만 관리 최적화 (Internet of Ships)
 GS1 포맷을 사용하여 Port
Call을 통일, event data를 GS1
EPCIS를 통해 공유한다
 또한, 아직 발생하지 않은 미래의
event data 역시 공유가
가능하도록 했다
(e.g. Estimated arrival time)
(출처: MONALISA Project Reports)

Slide 33

도시가 듣는다
• 시민이 듣게 하라 - 하늘 편지
• 시민이 듣다

Slide 35

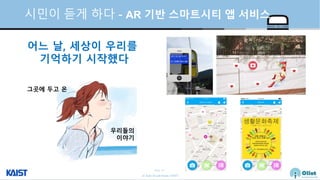

시민이 듣게 하다 - AR 기반 스마트시티 앱 서비스
어느 날, 세상이 우리를
기억하기 시작했다
그곳에 두고 온
우리들의
이야기

Slide 36

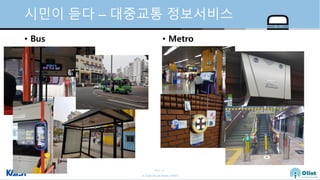

시민이 듣다 – 대중교통 정보서비스
• Bus • Metro

Slide 37

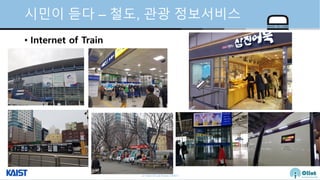

시민이 듣다 – 철도, 관광 정보서비스
• Internet of Train

Slide 38
시민이 듣다 - 엔터테인먼트
열렬한 롯데팬 들과의 인터뷰
2017년 3월 부산 온천장
팬 MVP 투표
전광판 당첨팬
파울볼 경고 좌석 찾기
사이버 타임캡슐
흡연박스, 화장실 찾기

스마트 시티 플랫폼
• 데이터 플랫폼 구축
• 4차 산업 혁명 속 스마트시티
• 각성과 비상 - 슈퍼맨으로의 진화

Slide 40

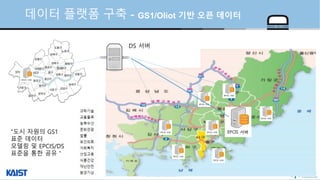

데이터 플랫폼 구축 - GS1/Oliot 기반 오픈 데이터
DS 서버
“도시 자원의 GS1
표준 데이터
모델링 및 EPCIS/DS
표준을 통한 공유＂

Slide 41

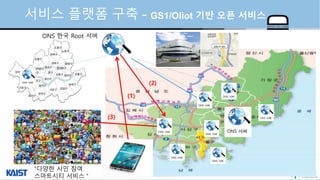

서비스 플랫폼 구축 - GS1/Oliot 기반 오픈 서비스
ONS 한국 Root 서버
(1)
(2)
(3)
“다양한 시민 참여
스마트시티 서비스＂

Slide 42

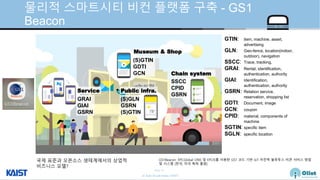

물리적 스마트시티 비컨 플랫폼 구축 - GS1
Beacon
GTIN: item, machine, asset,
advertising
GLN: Geo-fence, location(indoor,
outdoor), navigation
SSCC: Trace, tracking,
GRAI: Rental, identification,
authentication, authority
GIAI: Identification,
authentication, authority
GSRN: Relation service,
reservation, shopping list
GDTI: Document, image
GCN: coupon
CPID: material, components of
machine
SGTIN: specific item
SGLN: specific location
GRAI
GIAI
GSRN
(S)GLN
GSRN
(S)GTIN
(S)GTIN
GDTI
GCN
SSCC
CPID
GSRN
Service Public infra.
Museum & Shop
Chain system
GS1Beacon: EPCGlobal ONS 및 EPCIS를 이용한 GS1 코드 기반 IoT 저전력 블루투스 비콘 서비스 방법
및 시스템 [한국, 미국 특허 출원]
국제 표준과 오픈소스 생태계에서의 상업적
비즈니스 모델?

Slide 43

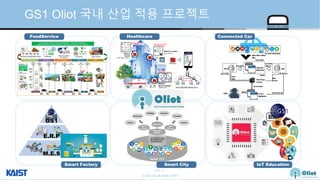

GS1 Oliot 국내 산업 적용 프로젝트
GS1beacons
ONS Peer Roots
Beacon Discovery Infrastructure
Medical
Assets
(GIAI, GRAI, GTIN...)
Medical Location
(GLN, SGLN...)
Medical
Service Relation
(GSRN, GDTI...)
Office room
#9
Syringe
#993
Reserv.
#7421
Medical
Cart #2
Stehoscope
#6
Reservation,
Registration, Payment
Operation room, Office
room, Patient room...
Management, Rental,
Trace&Track...
SMART CITY
Smart City
Platform
Open
Processes
Open Data
Open
Services
Citizens
Businesses
Buildings Research
Transport
Services
Energy
MobilityUtilities
Communications
Resources
- GS1 Identification System
- EPC Information Service
- Object Name Service
Smart City
FoodService Healthcare
What Where When
Why
(Event Data)
Capturing
Application
Car Event Information
Capture
Third-Party
Services
EPCIS
Share Data
ONS
Service List
Event
Data Add
Service
Get EPCIS
AddressSave Data
Get Service List
Service
Application
Service Data
USER
Access
Smart Factory IoT Education
Connected Car
M.E.S
E.R.P
GS1

Slide 44

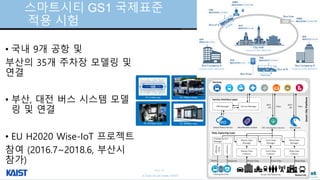

• 국내 9개 공항 및
부산의 35개 주차장 모델링 및
연결
• 부산, 대전 버스 시스템 모델
링 및 연결
• EU H2020 Wise-IoT 프로젝트
참여 (2016.7~2018.6, 부산시
참가)
스마트시티 GS1 국제표준
적용 시험

Slide 45

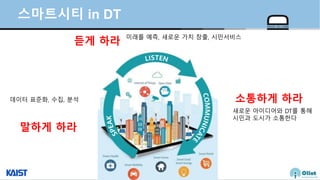

스마트시티 in DT
말하게 하라
데이터 표준화, 수집, 분석 소통하게 하라
새로운 아이디어와 DT를 통해
시민과 도시가 소통한다
미래를 예측, 새로운 가치 창출, 시민서비스
듣게 하라

Slide 46

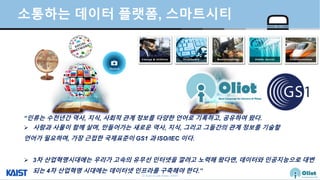

소통하는 데이터 플랫폼, 스마트시티
“인류는 수천년간 역사, 지식, 사회적 관계 정보를 다양한 언어로 기록하고, 공유하여 왔다.
 사람과 사물이 함께 살며, 만들어가는 새로운 역사, 지식, 그리고 그들간의 관계 정보를 기술할
언어가 필요하며, 가장 근접한 국제표준이 GS1 과 ISO/IEC 이다.
 3차 산업혁명시대에는 우리가 고속의 유무선 인터넷을 깔려고 노력해 왔다면, 데이터와 인공지능으로 대변
되는 4차 산업혁명 시대에는 데이터넷 인프라를 구축해야 한다.”

Slide 47

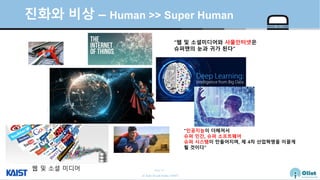

진화와 비상 – Human >> Super Human
“웹 및 소셜미디어와 사물인터넷은
슈퍼맨의 눈과 귀가 된다”
웹 및 소셜 미디어
“인공지능이 더해져서
슈퍼 인간, 슈퍼 소프트웨어
슈퍼 시스템이 만들어지며, 제 4차 산업혁명을 이끌게
될 것이다”
