1. การทา Labelและ Annotation
โดยโปรแกรม ArcMap 10.1

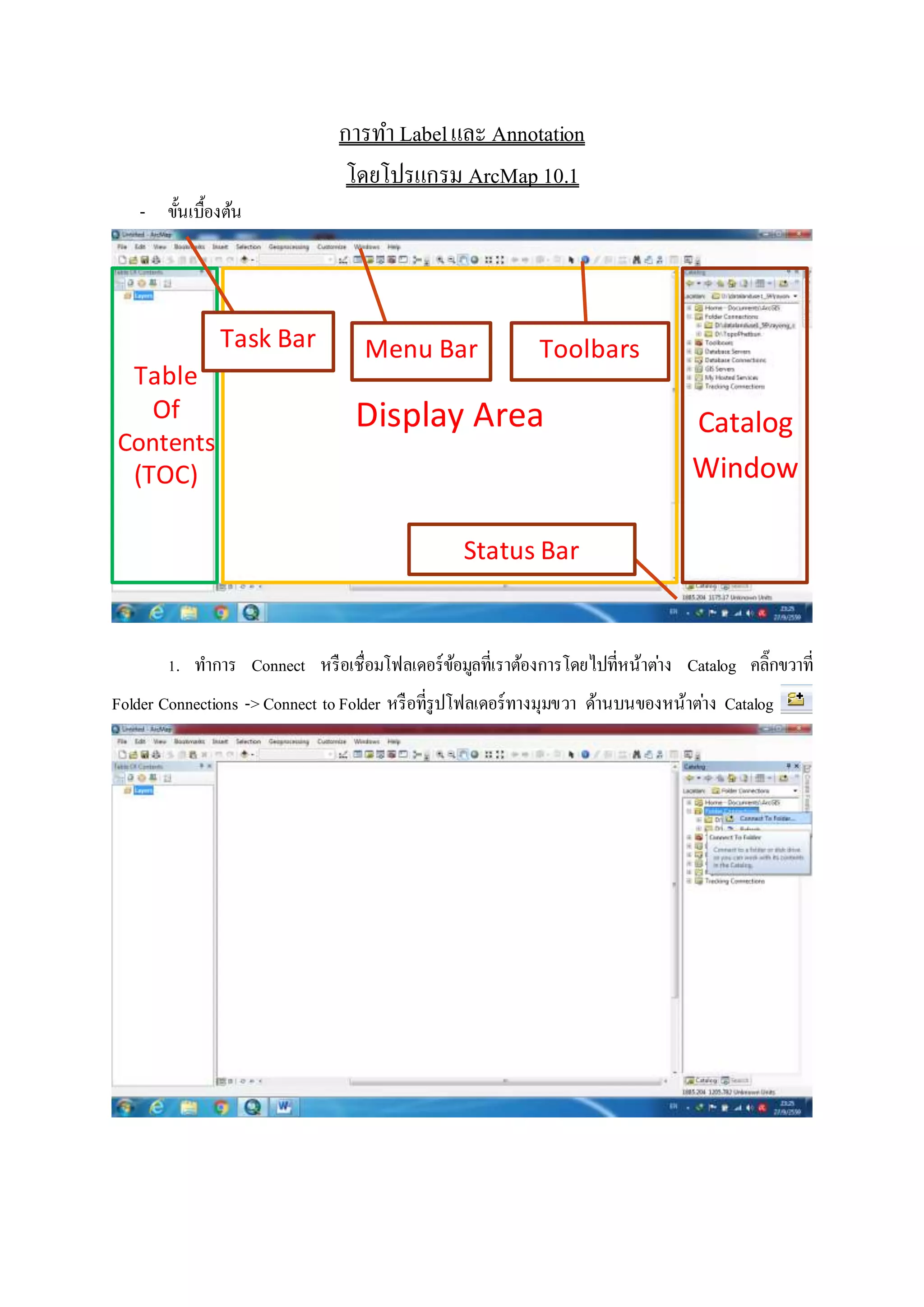

- ขั้นเบื้องต้น
1. ทาการ Connect หรือเชื่อมโฟลเดอร์ข้อมูลที่เราต้องการโดยไปที่หน้าต่าง Catalog คลิ๊กขวาที่
Folder Connections ->Connect toFolder หรือที่รูปโฟลเดอร์ทางมุมขวา ด้านบนของหน้าต่าง Catalog
Display Area Catalog
Window
Table
Of
Contents
(TOC)
Task Bar Menu Bar Toolbars
Status Bar

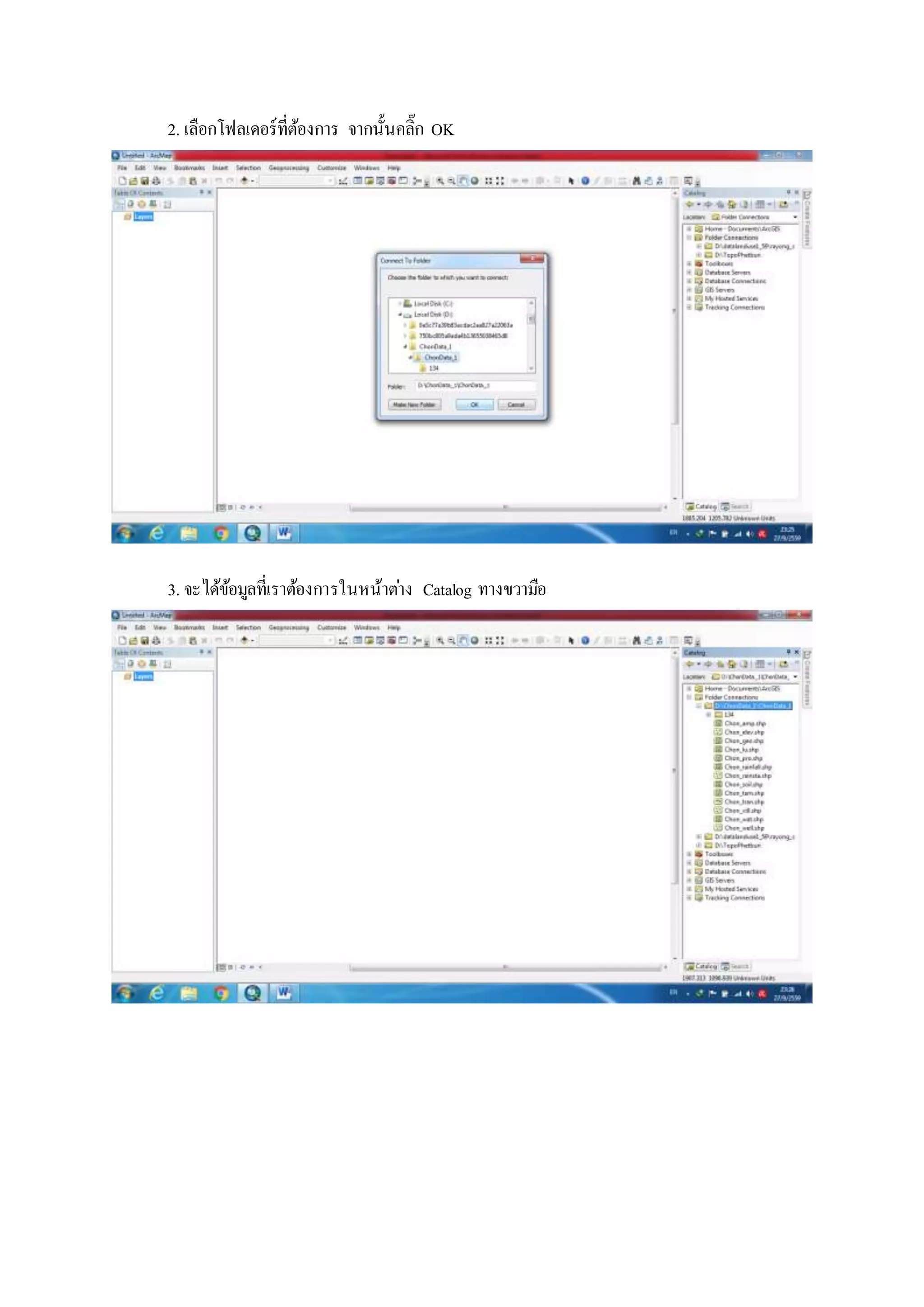

2. 2. เลือกโฟลเดอร์ที่ต้องการ จากนั้นคลิ๊ก OK
3. จะได้ข้อมูลที่เราต้องการในหน้าต่าง Catalog ทางขวามือ

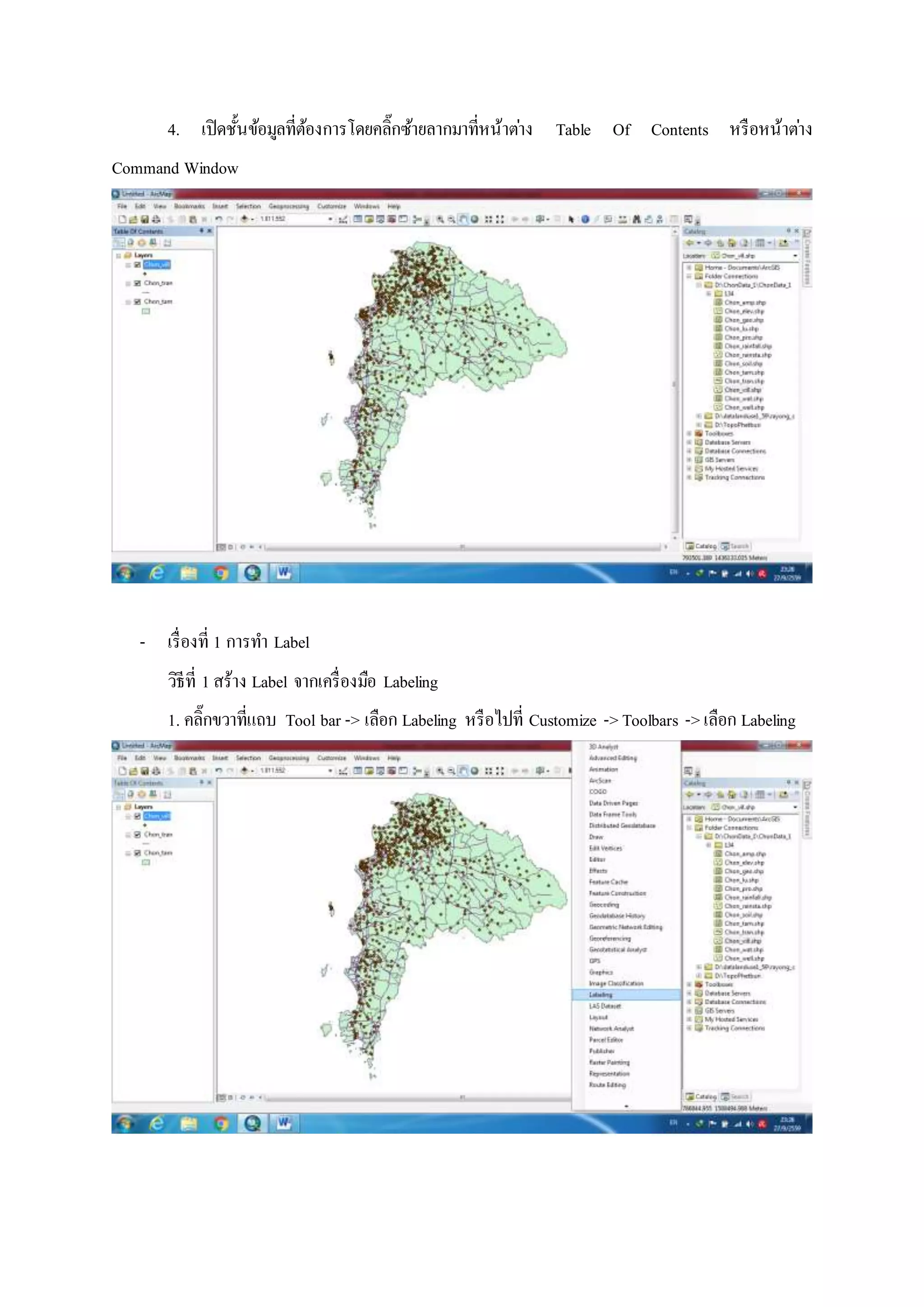

3. 4. เปิดชั้นข้อมูลที่ต้องการโดยคลิ๊กซ้ายลากมาที่หน้าต่าง Table Of Contents หรือหน้าต่าง
Command Window
- เรื่องที่ 1 การทา Label
วิธีที่ 1สร้าง Label จากเครื่องมือ Labeling
1. คลิ๊กขวาที่แถบ Tool bar -> เลือก Labeling หรือไปที่ Customize ->Toolbars -> เลือก Labeling

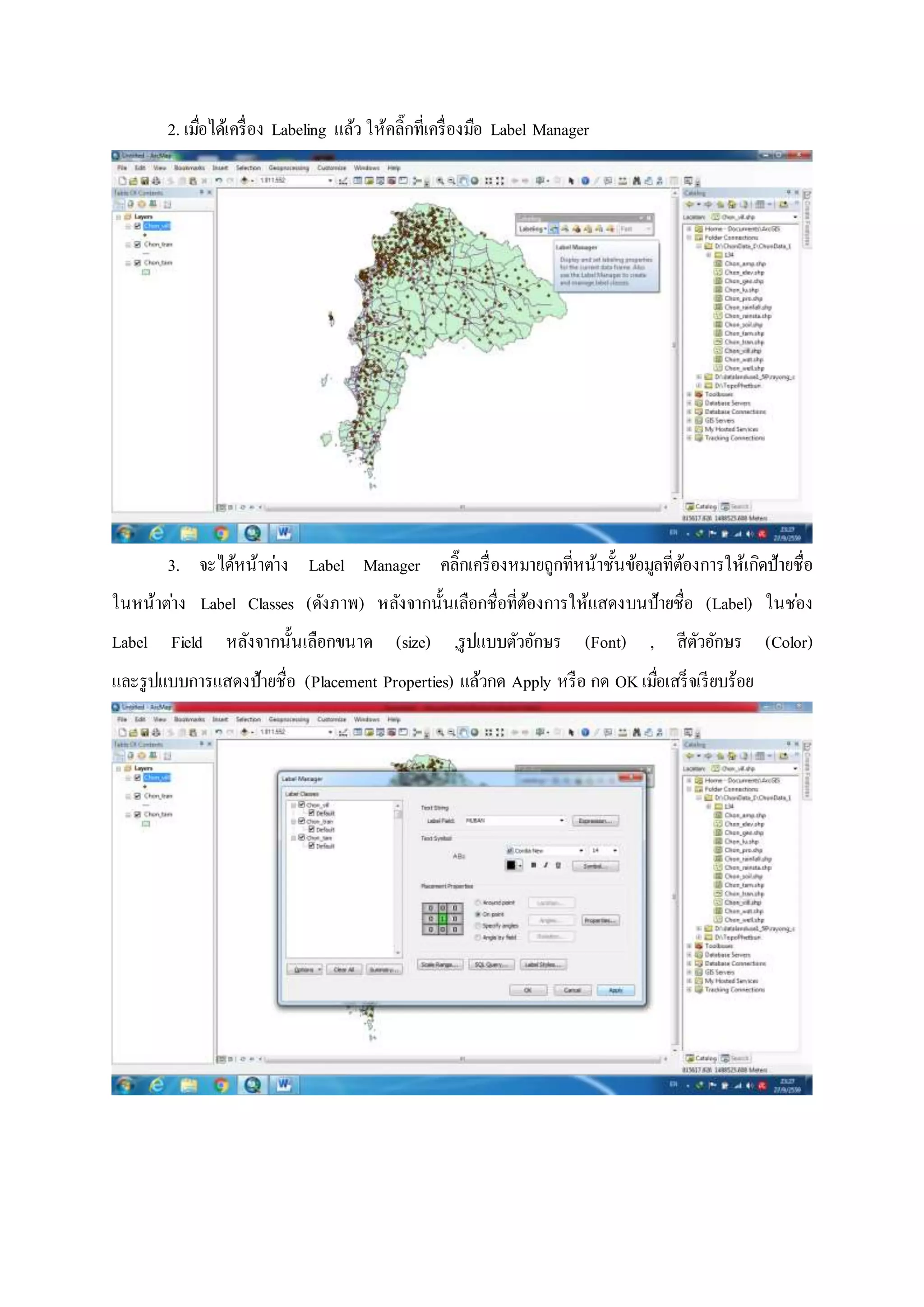

4. 2. เมื่อได้เครื่อง Labeling แล้ว ให้คลิ๊กที่เครื่องมือ Label Manager

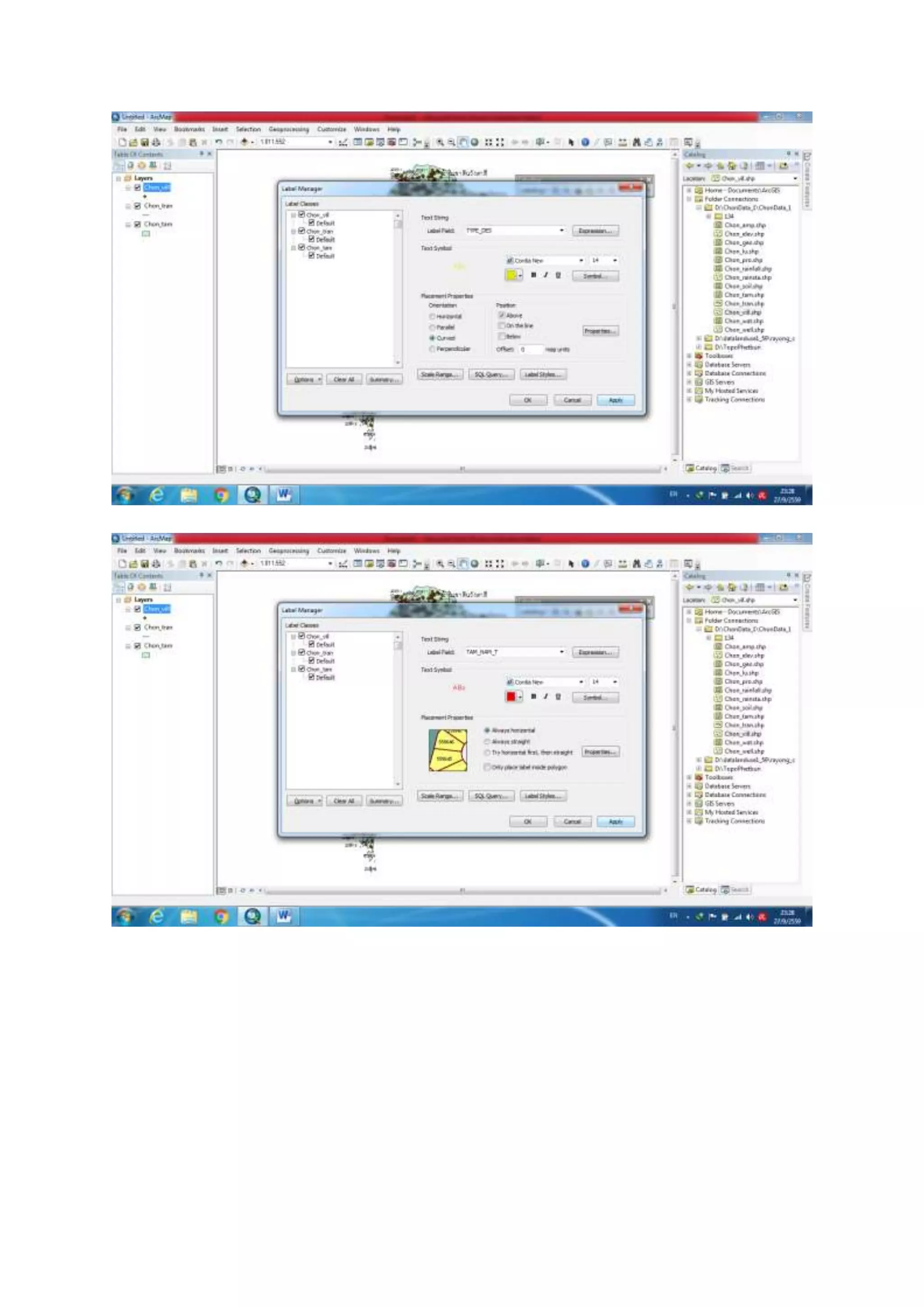

3. จะได้หน้าต่าง Label Manager คลิ๊กเครื่องหมายถูกที่หน้าชั้นข้อมูลที่ต้องการให้เกิดป้ายชื่อ
ในหน้าต่าง Label Classes (ดังภาพ) หลังจากนั้นเลือกชื่อที่ต้องการให้แสดงบนป้ายชื่อ (Label) ในช่อง
Label Field หลังจากนั้นเลือกขนาด (size) ,รูปแบบตัวอักษร (Font) , สีตัวอักษร (Color)
และรูปแบบการแสดงป้ายชื่อ (Placement Properties) แล้วกด Apply หรือ กด OKเมื่อเสร็จเรียบร้อย

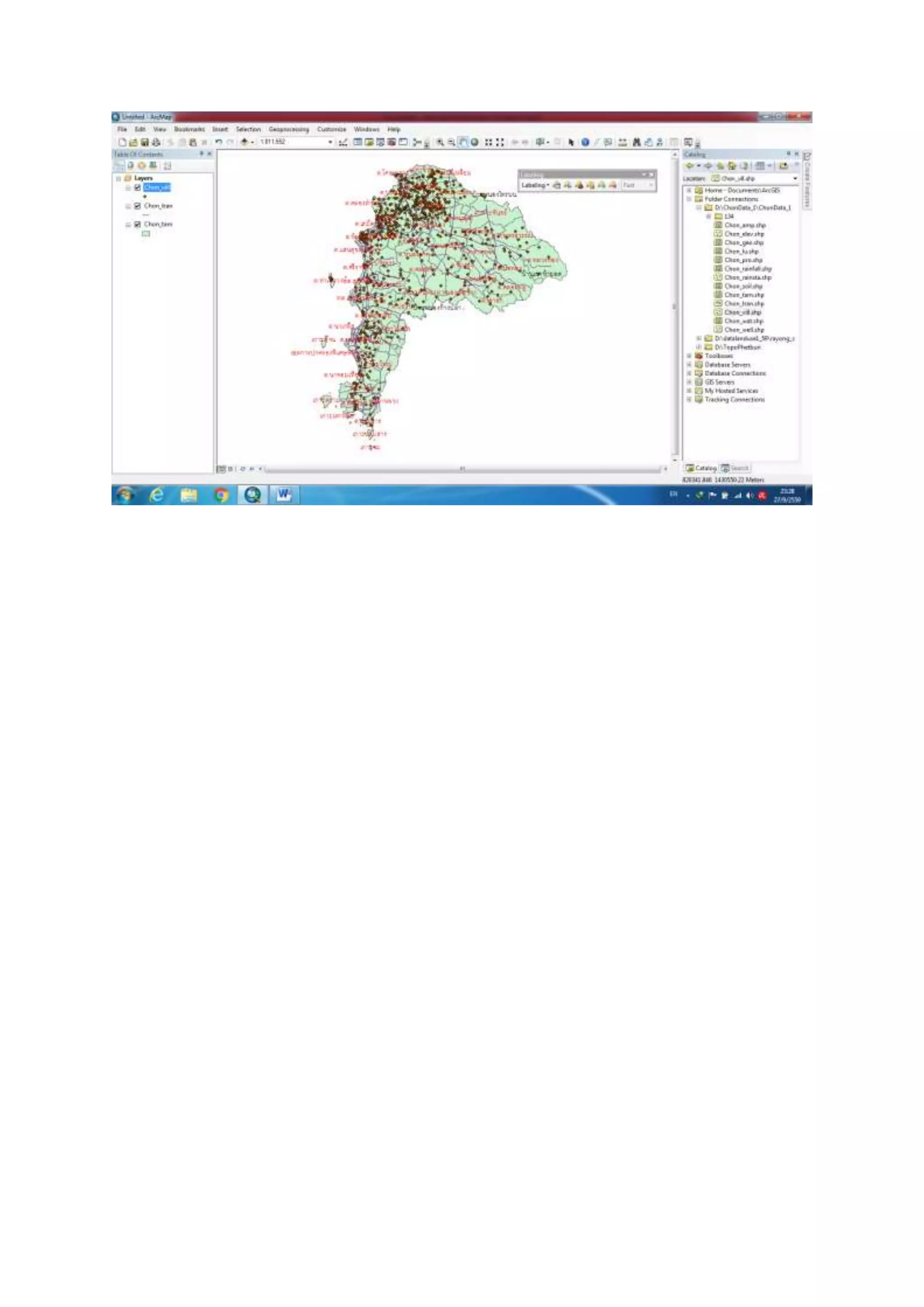

7. ****เพิ่มเติมการใช้เครื่องมือ Labeling****

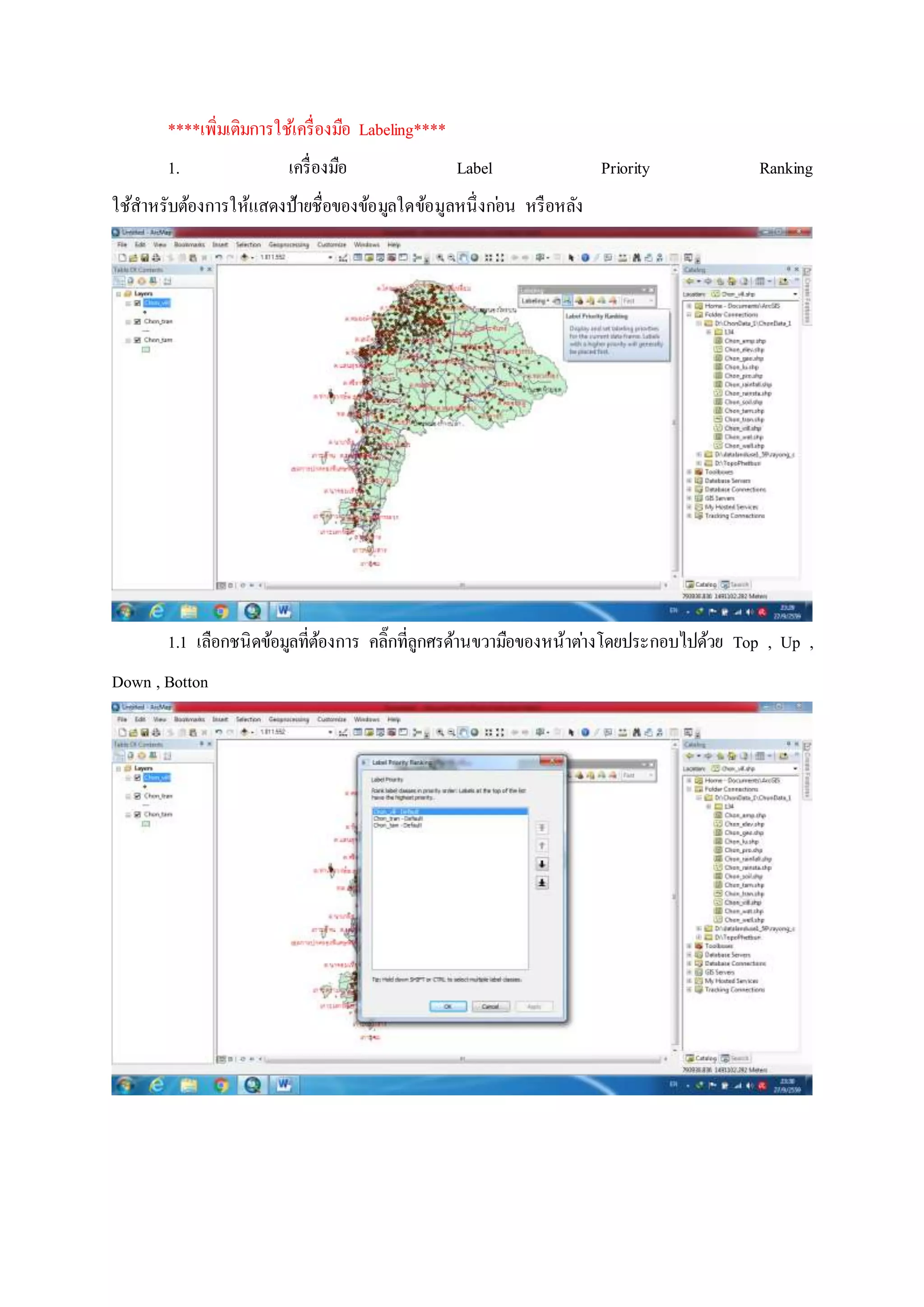

1. เครื่องมือ Label Priority Ranking
ใช้สาหรับต้องการให้แสดงป้ายชื่อของข้อมูลใดข้อมูลหนึ่งก่อน หรือหลัง
1.1 เลือกชนิดข้อมูลที่ต้องการ คลิ๊กที่ลูกศรด้านขวามือของหน้าต่างโดยประกอบไปด้วย Top , Up ,
Down , Botton

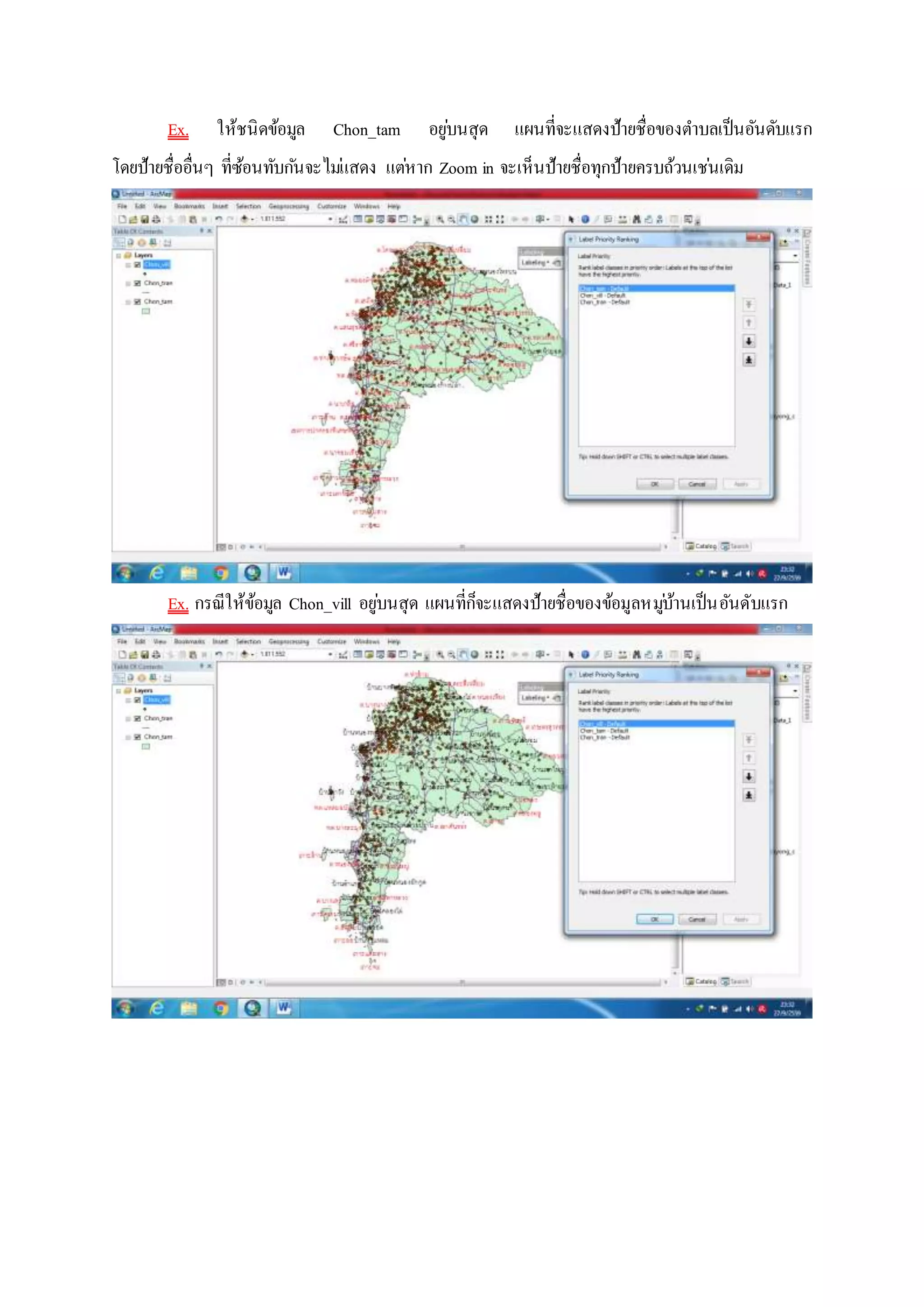

8. Ex. ให้ชนิดข้อมูล Chon_tam อยู่บนสุด แผนที่จะแสดงป้ายชื่อของตาบลเป็นอันดับแรก
โดยป้ายชื่ออื่นๆ ที่ซ้อนทับกันจะไม่แสดง แต่หาก Zoom in จะเห็นป้ายชื่อทุกป้ายครบถ้วนเช่นเดิม
Ex. กรณีให้ข้อมูล Chon_vill อยู่บนสุด แผนที่ก็จะแสดงป้ายชื่อของข้อมูลหมู่บ้านเป็นอันดับแรก

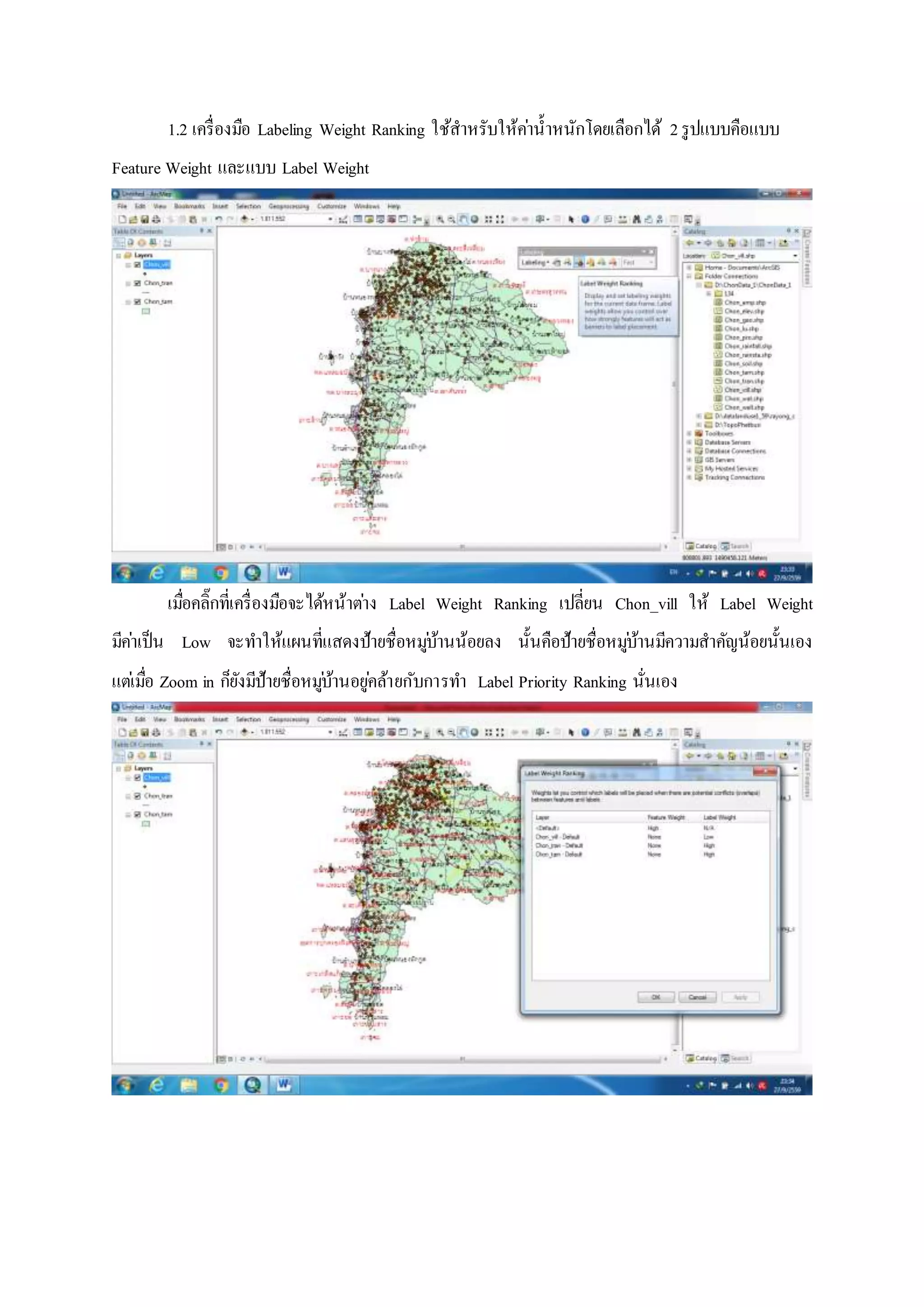

9. 1.2 เครื่องมือ Labeling Weight Ranking ใช้สาหรับให้ค่าน้าหนักโดยเลือกได้ 2รูปแบบคือแบบ
Feature Weight และแบบ Label Weight
เมื่อคลิ๊กที่เครื่องมือจะได้หน้าต่าง Label Weight Ranking เปลี่ยน Chon_vill ให้ Label Weight
มีค่าเป็น Low จะทาให้แผนที่แสดงป้ายชื่อหมู่บ้านน้อยลง นั้นคือป้ายชื่อหมู่บ้านมีความสาคัญน้อยนั้นเอง
แต่เมื่อ Zoom in ก็ยังมีป้ายชื่อหมู่บ้านอยู่คล้ายกับการทา Label Priority Ranking นั่นเอง

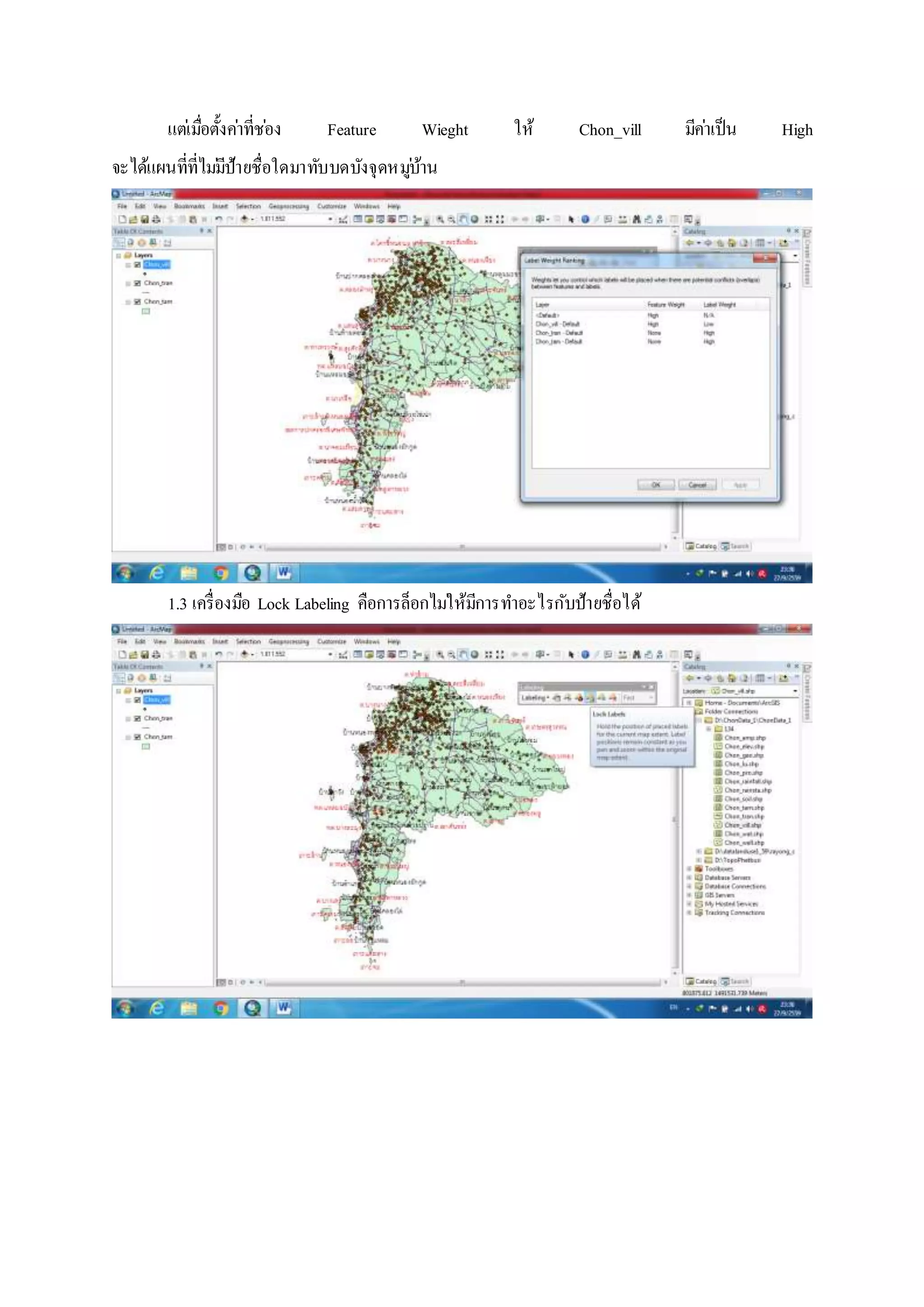

10. แต่เมื่อตั้งค่าที่ช่อง Feature Wieght ให้ Chon_vill มีค่าเป็น High
จะได้แผนที่ที่ไม่มีป้ายชื่อใดมาทับบดบังจุดหมู่บ้าน
1.3 เครื่องมือ Lock Labeling คือการล็อกไม่ให้มีการทาอะไรกับป้ายชื่อได้

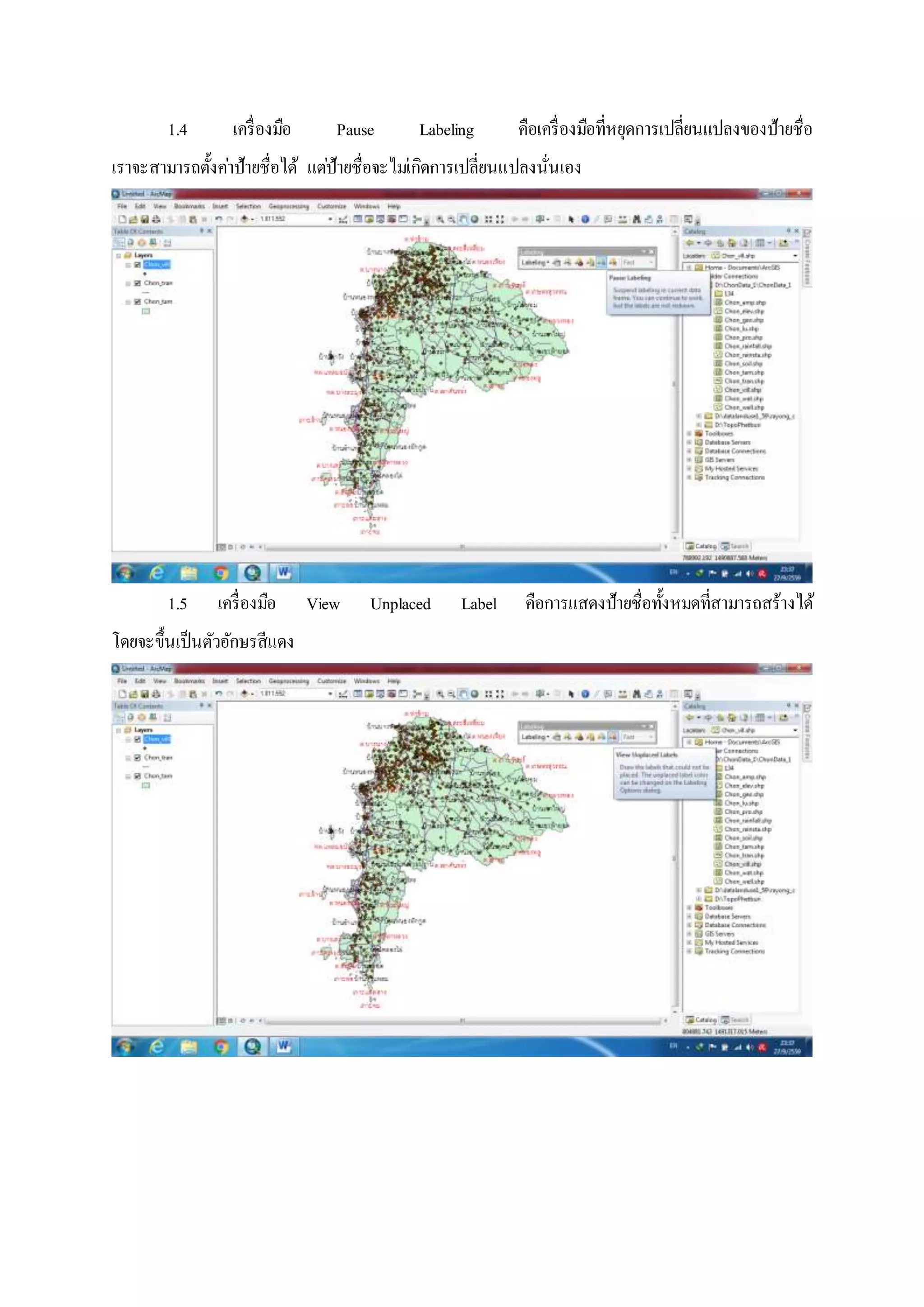

11. 1.4 เครื่องมือ Pause Labeling คือเครื่องมือที่หยุดการเปลี่ยนแปลงของป้ายชื่อ
เราจะสามารถตั้งค่าป้ายชื่อได้ แต่ป้ายชื่อจะไม่เกิดการเปลี่ยนแปลงนั่นเอง
1.5 เครื่องมือ View Unplaced Label คือการแสดงป้ายชื่อทั้งหมดที่สามารถสร้างได้
โดยจะขึ้นเป็นตัวอักษรสีแดง

12. วิธีที่ 2สร้าง Label จากเมนู Properties จากแต่ละชั้นข้อมูล

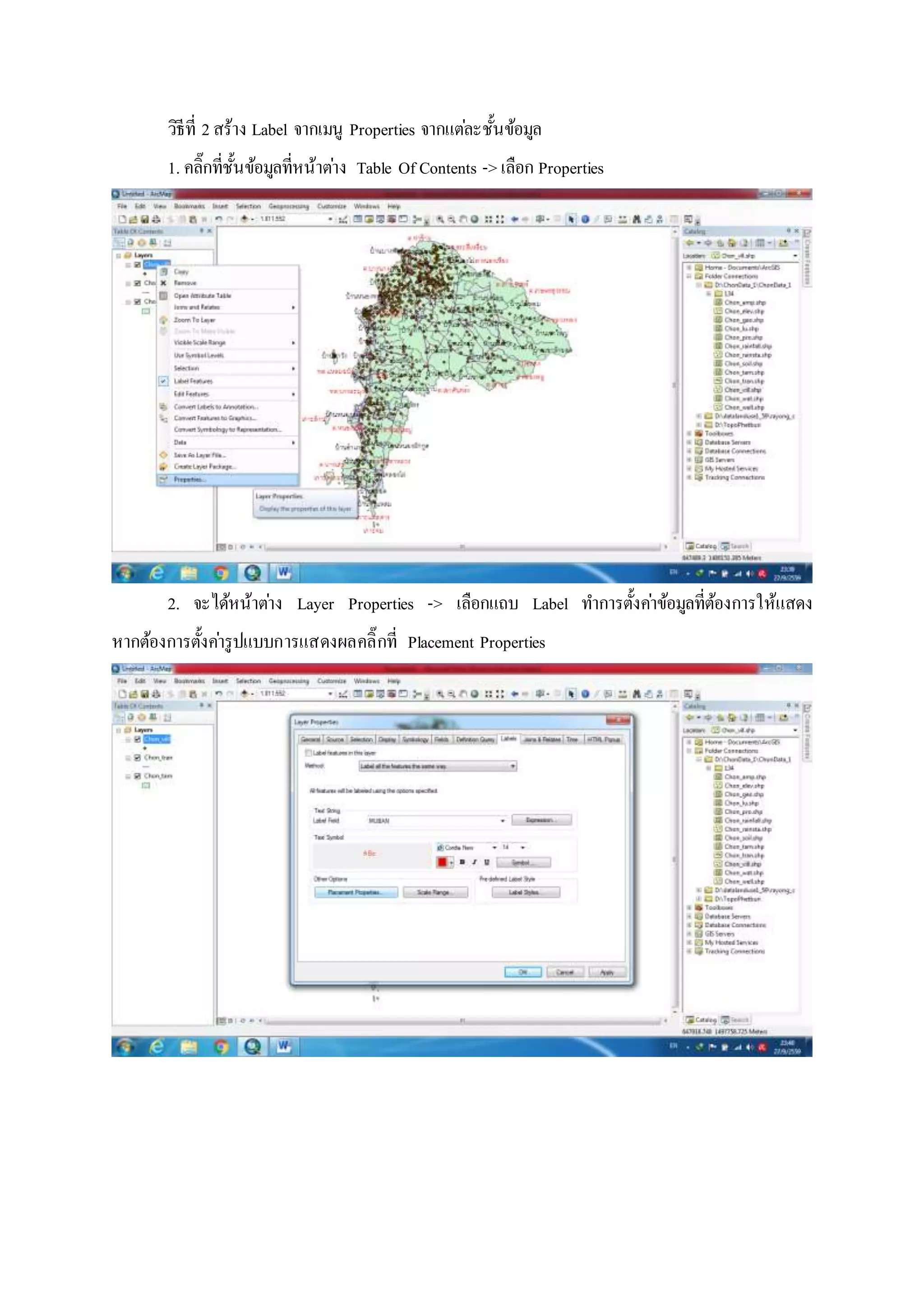

1. คลิ๊กที่ชั้นข้อมูลที่หน้าต่าง Table Of Contents -> เลือก Properties
2. จะได้หน้าต่าง Layer Properties -> เลือกแถบ Label ทาการตั้งค่าข้อมูลที่ต้องการให้แสดง

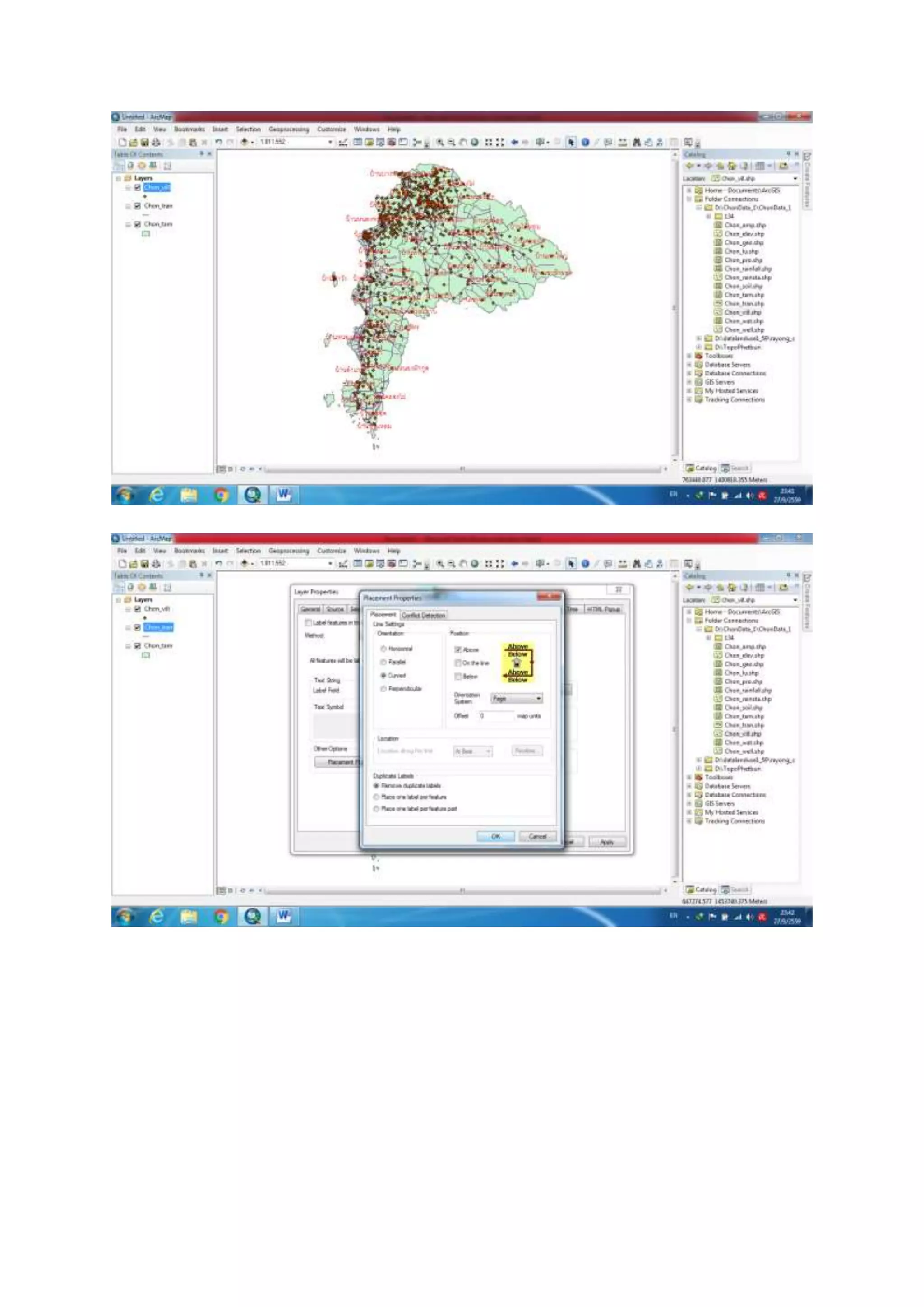

หากต้องการตั้งค่ารูปแบบการแสดงผลคลิ๊กที่ Placement Properties

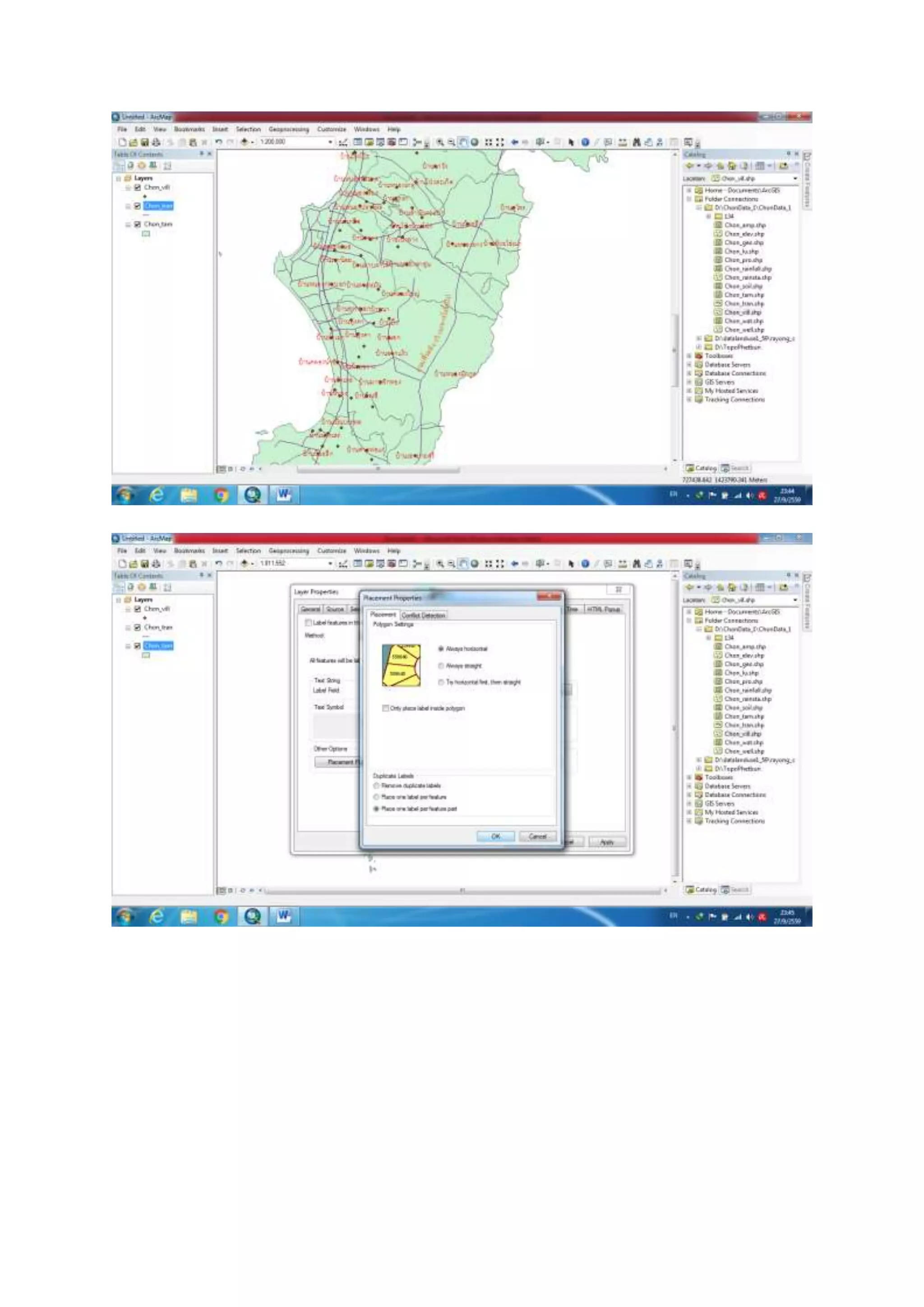

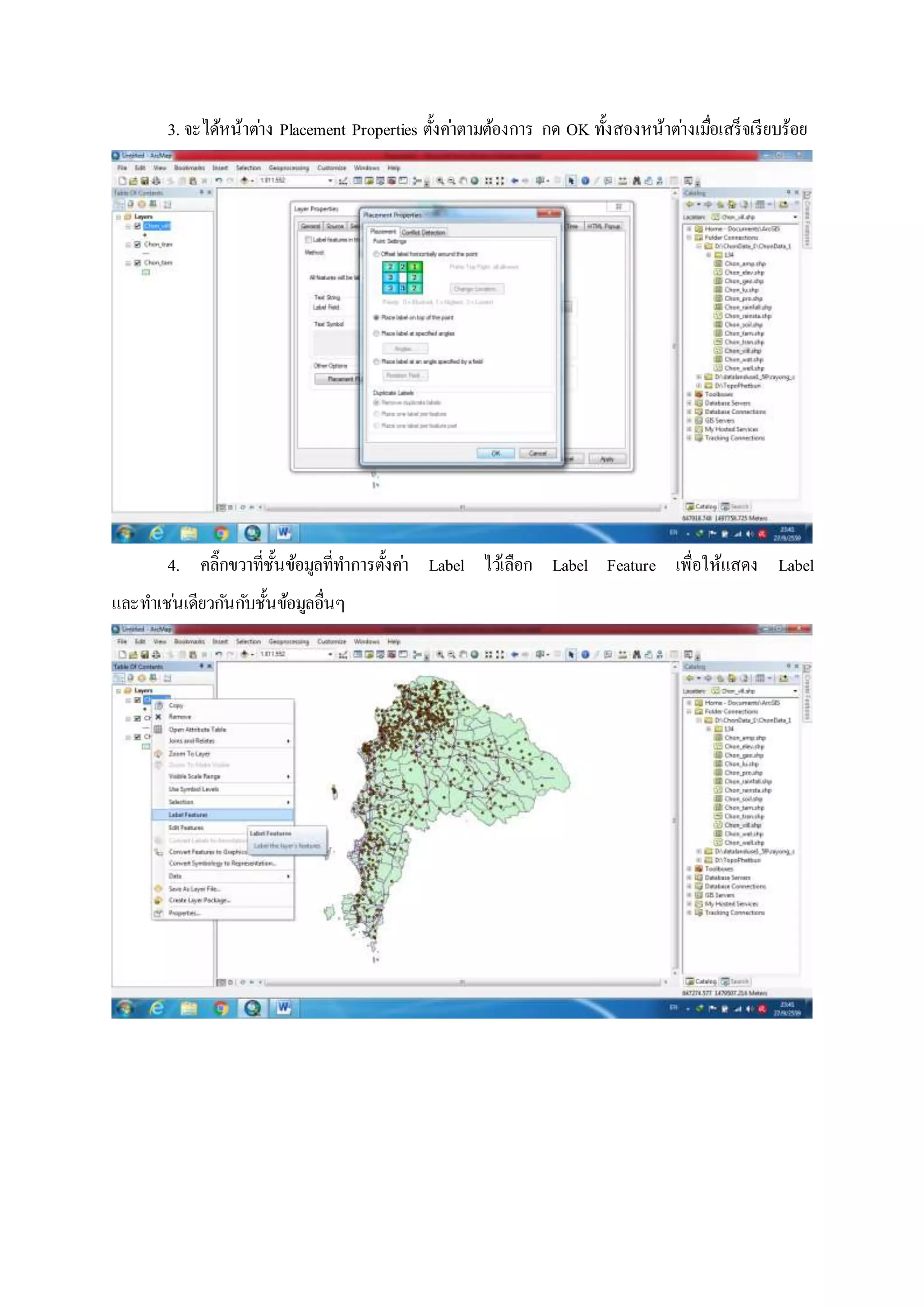

13. 3. จะได้หน้าต่าง Placement Properties ตั้งค่าตามต้องการ กด OK ทั้งสองหน้าต่างเมื่อเสร็จเรียบร้อย
4. คลิ๊กขวาที่ชั้นข้อมูลที่ทาการตั้งค่า Label ไว้เลือก Label Feature เพื่อให้แสดง Label
และทาเช่นเดียวกันกับชั้นข้อมูลอื่นๆ

16. วิธีที่ 3สร้าง Label จากเครื่องมือ Draw

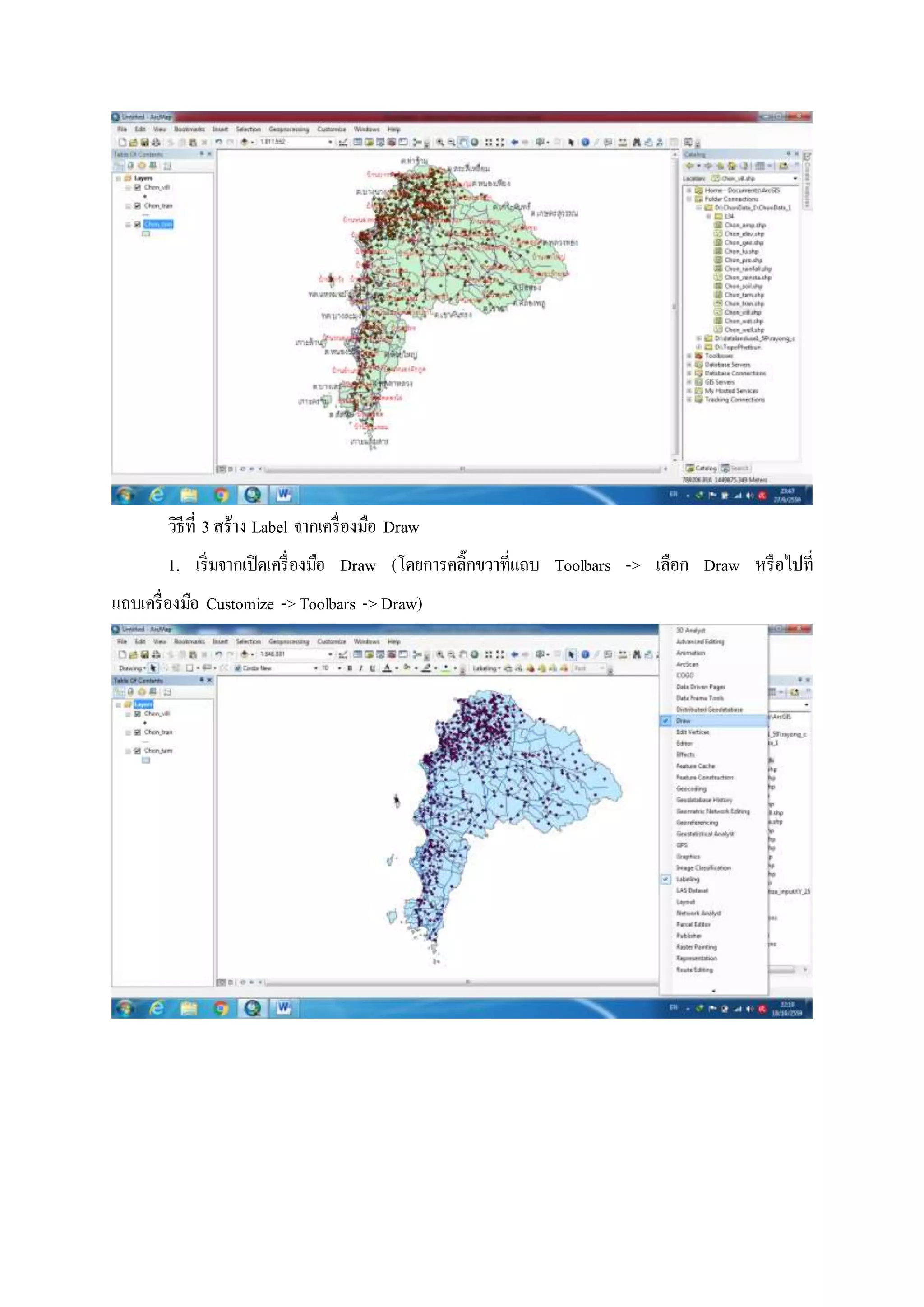

1. เริ่มจากเปิดเครื่องมือ Draw (โดยการคลิ๊กขวาที่แถบ Toolbars -> เลือก Draw หรือไปที่
แถบเครื่องมือ Customize ->Toolbars ->Draw)

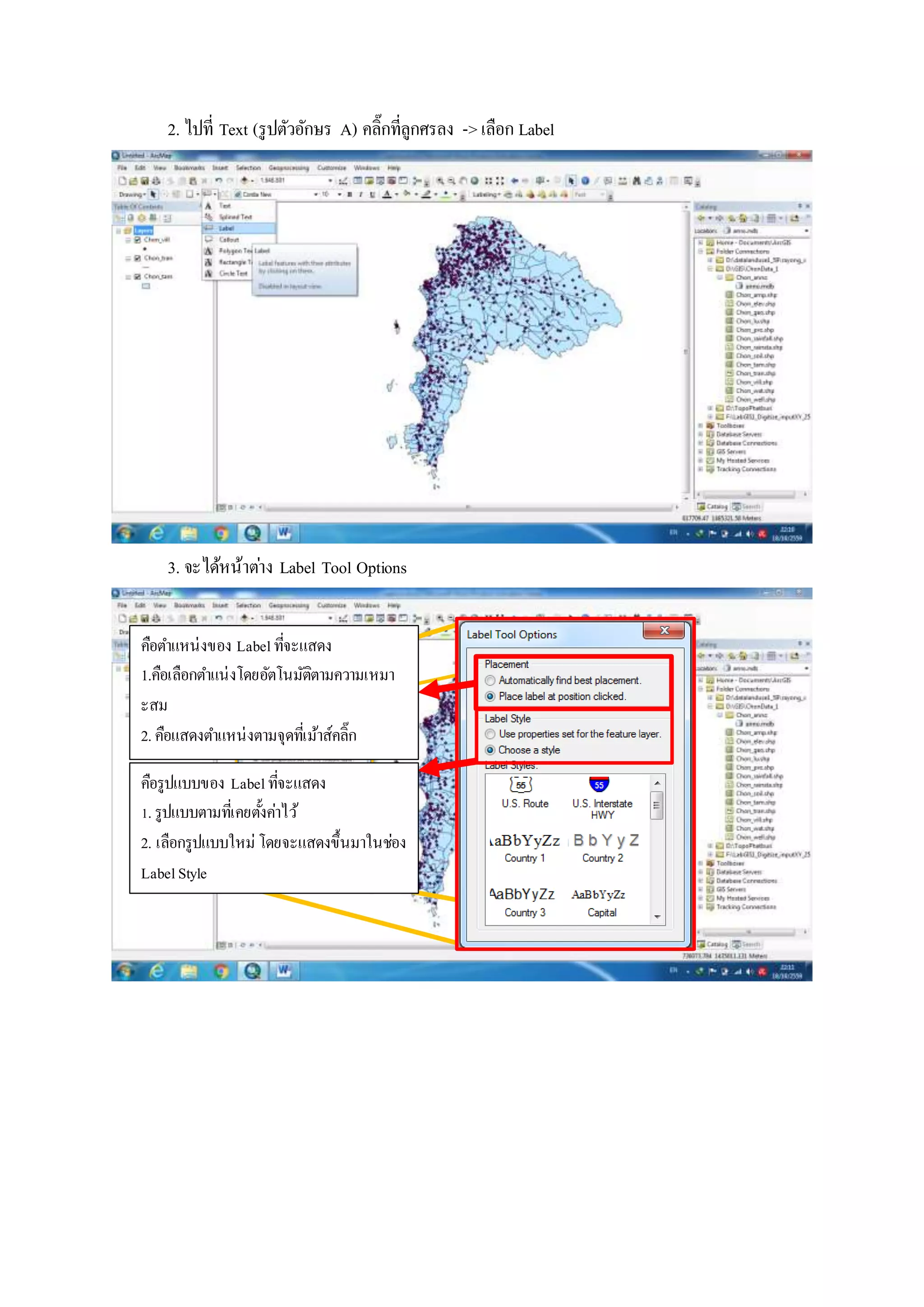

17. 2. ไปที่ Text (รูปตัวอักษร A) คลิ๊กที่ลูกศรลง -> เลือก Label
3. จะได้หน้าต่าง Label Tool Options
คือตาแหน่งของ Labelที่จะแสดง
1.คือเลือกตาแน่งโดยอัตโนมัติตามความเหมา
ะสม
2. คือแสดงตาแหน่งตามจุดที่เม้าส์คลิ๊ก
คือรูปแบบของ Labelที่จะแสดง
1. รูปแบบตามที่เคยตั้งค่าไว้
2. เลือกรูปแบบใหม่ โดยจะแสดงขึ้นมาในช่อง
LabelStyle

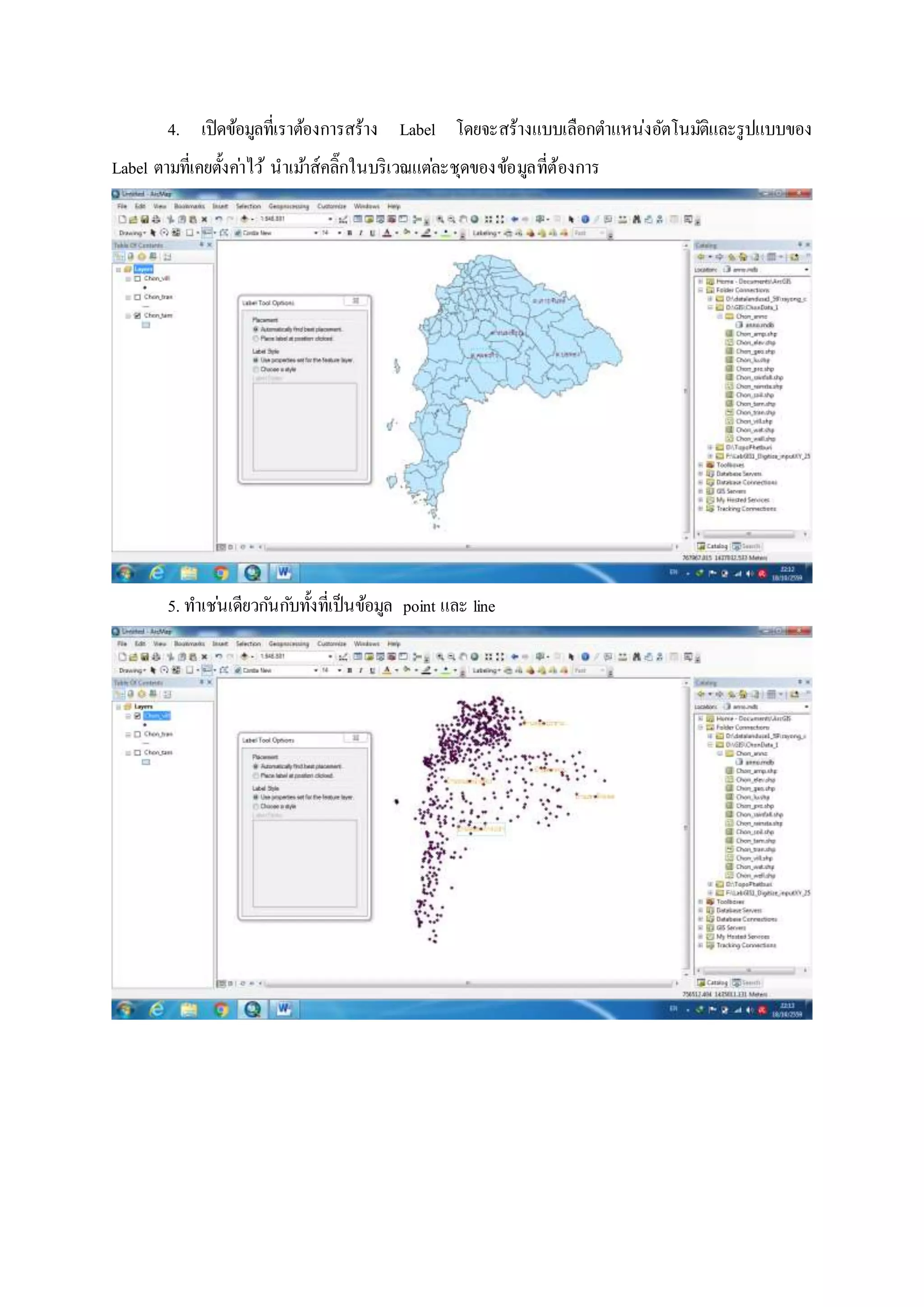

18. 4. เปิดข้อมูลที่เราต้องการสร้าง Label โดยจะสร้างแบบเลือกตาแหน่งอัตโนมัติและรูปแบบของ
Label ตามที่เคยตั้งค่าไว้ นาเม้าส์คลิ๊กในบริเวณแต่ละชุดของข้อมูลที่ต้องการ
5. ทาเช่นเดียวกันกับทั้งที่เป็นข้อมูล point และ line

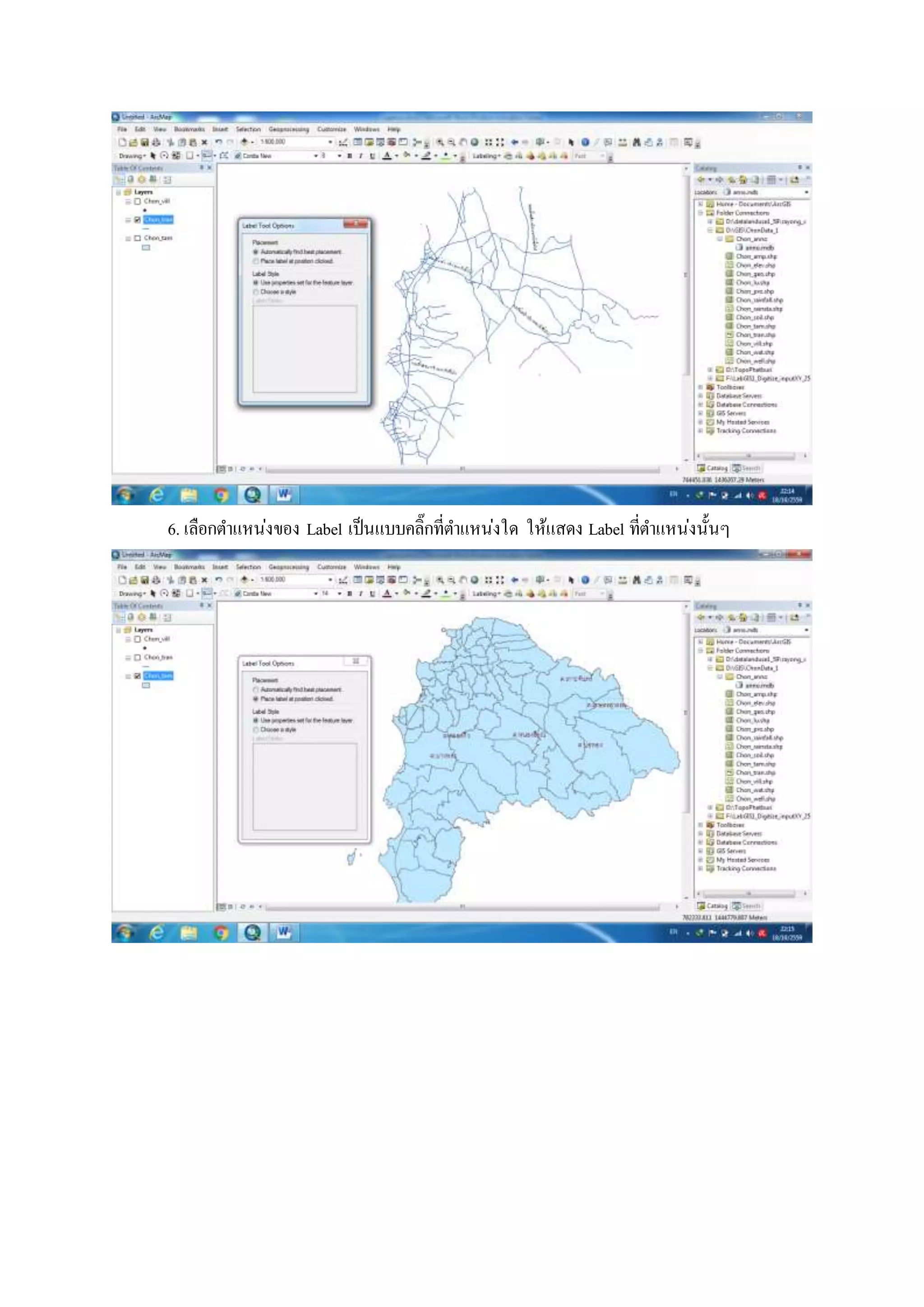

19. 6. เลือกตาแหน่งของ Label เป็นแบบคลิ๊กที่ตาแหน่งใด ให้แสดง Label ที่ตาแหน่งนั้นๆ

20. - เรื่องที่ 2 การสร้าง Annotation
แบบที่ 1 (Ina database)
1. ทาการเปิดป้ายชื่อ (Label) ที่ต้องการทา Annotation
2. คลิ๊กขวาที่โฟลเดอร์ข้อมูลที่เปิดอยู่ ->New ->Folder หลังจากนั้นตั้งชื่อโฟลเดอร์

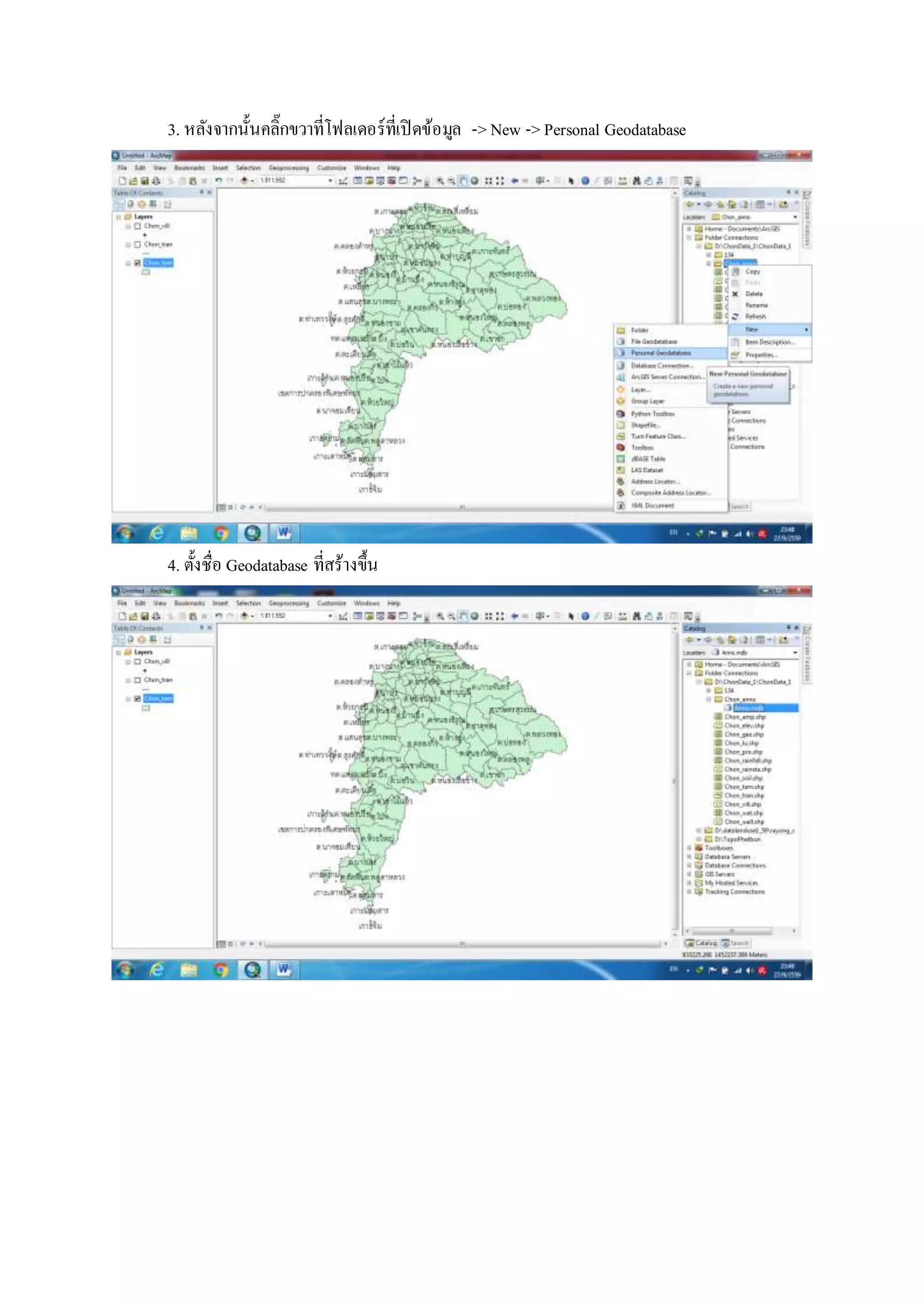

21. 3. หลังจากนั้นคลิ๊กขวาที่โฟลเดอร์ที่เปิดข้อมูล ->New ->Personal Geodatabase
4. ตั้งชื่อ Geodatabase ที่สร้างขึ้น

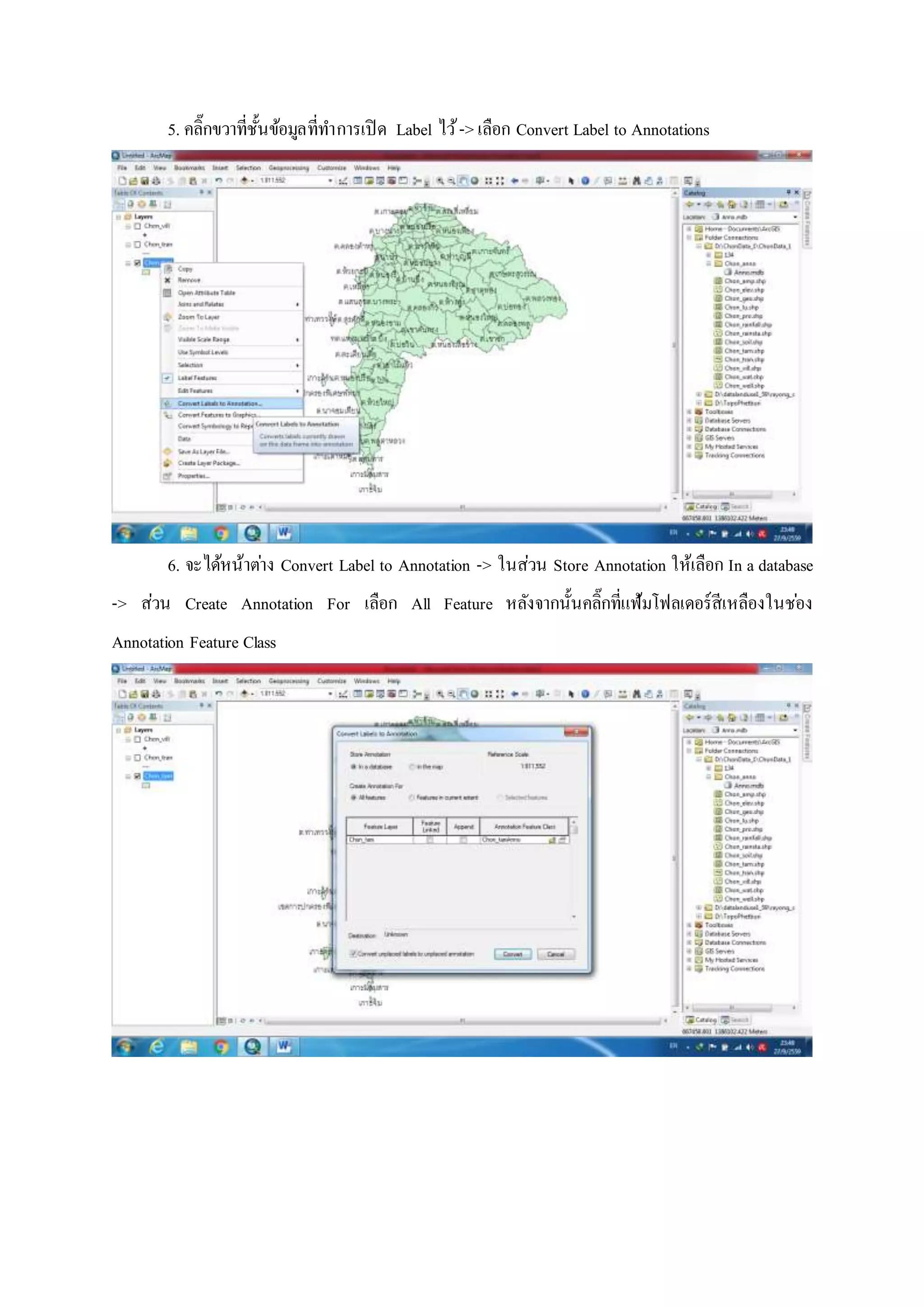

22. 5. คลิ๊กขวาที่ชั้นข้อมูลที่ทาการเปิด Label ไว้-> เลือก Convert Label to Annotations
6. จะได้หน้าต่าง Convert Label to Annotation -> ในส่วน Store Annotation ให้เลือก In a database
-> ส่วน Create Annotation For เลือก All Feature หลังจากนั้นคลิ๊กที่แฟ้มโฟลเดอร์สีเหลืองในช่อง
Annotation Feature Class

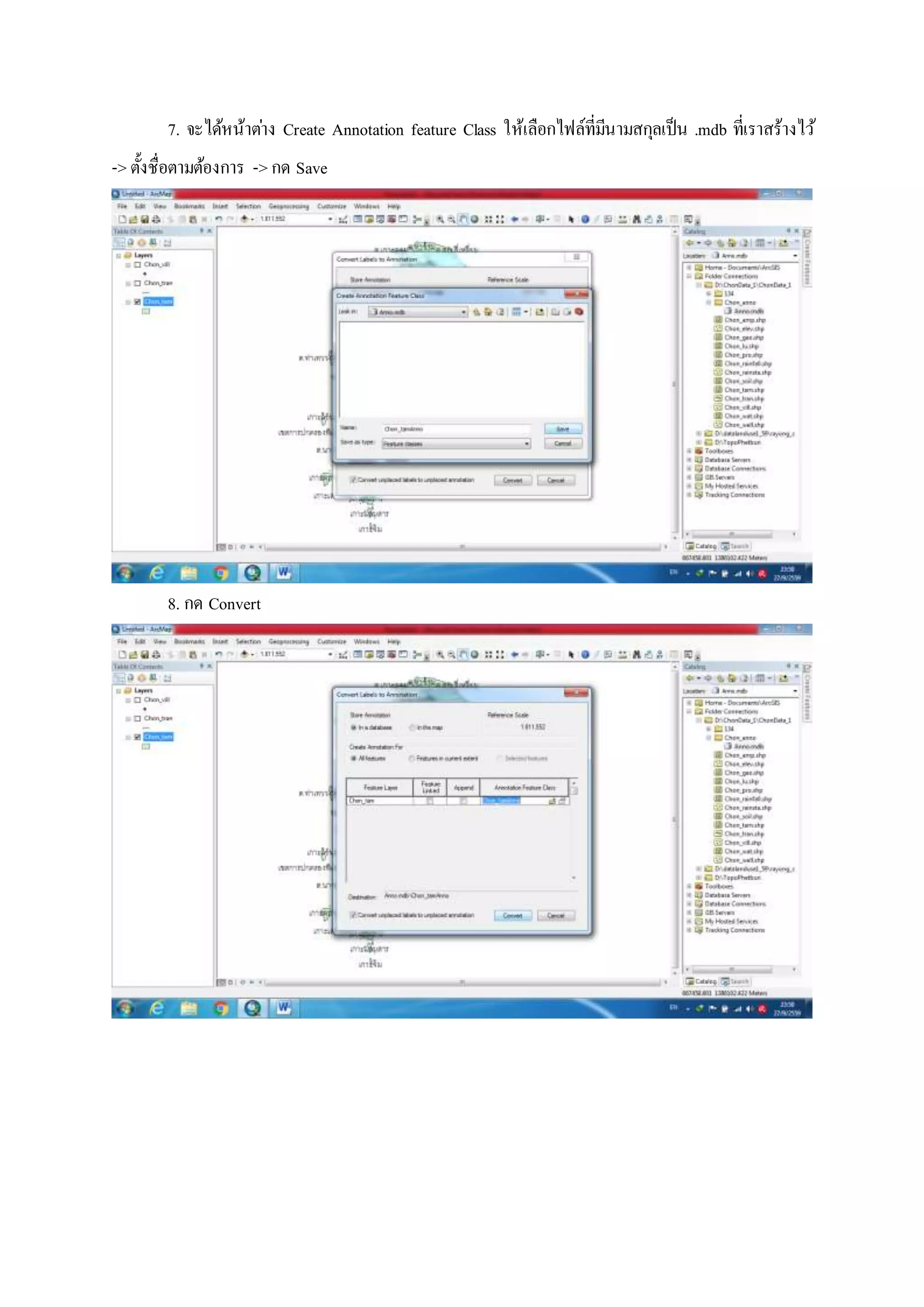

23. 7. จะได้หน้าต่าง Create Annotation feature Class ให้เลือกไฟล์ที่มีนามสกุลเป็น .mdb ที่เราสร้างไว้
-> ตั้งชื่อตามต้องการ -> กด Save
8. กด Convert

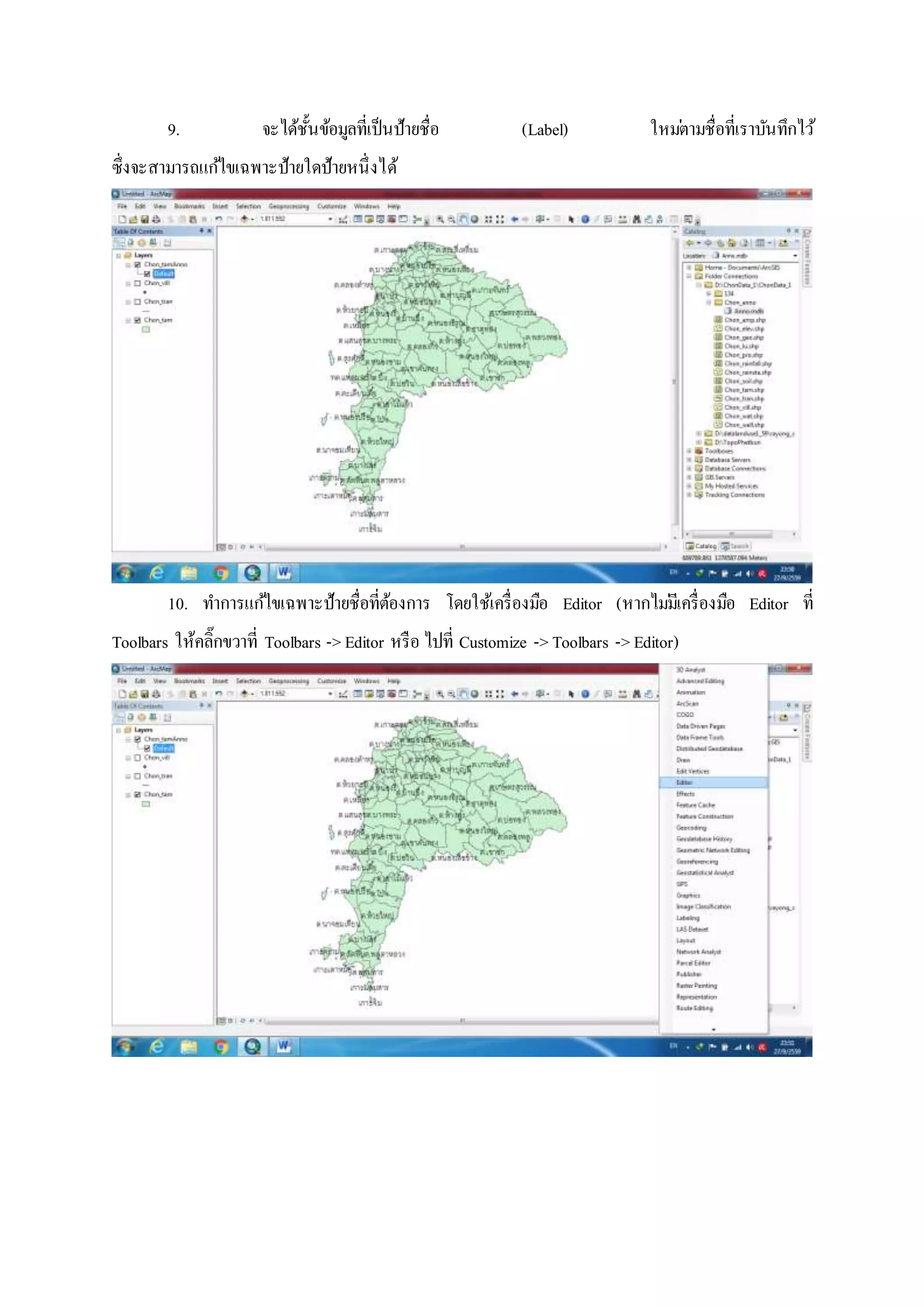

24. 9. จะได้ชั้นข้อมูลที่เป็นป้ายชื่อ (Label) ใหม่ตามชื่อที่เราบันทึกไว้
ซึ่งจะสามารถแก้ไขเฉพาะป้ายใดป้ายหนึ่งได้
10. ทาการแก้ไขเฉพาะป้ายชื่อที่ต้องการ โดยใช้เครื่องมือ Editor (หากไม่มีเครื่องมือ Editor ที่
Toolbars ให้คลิ๊กขวาที่ Toolbars ->Editor หรือ ไปที่ Customize ->Toolbars ->Editor)

25. 11. เมื่อได้เครื่องมือ Editor แล้ว ให้คลิ๊กที่คาว่า Editor เลือก Start Editing
12. โปรแกรมจะแสดงหน้าต่าง StartEditing ขึ้นมาให้เลือกที่ข้อมูลที่เป็น Annotation แล้วกด OK

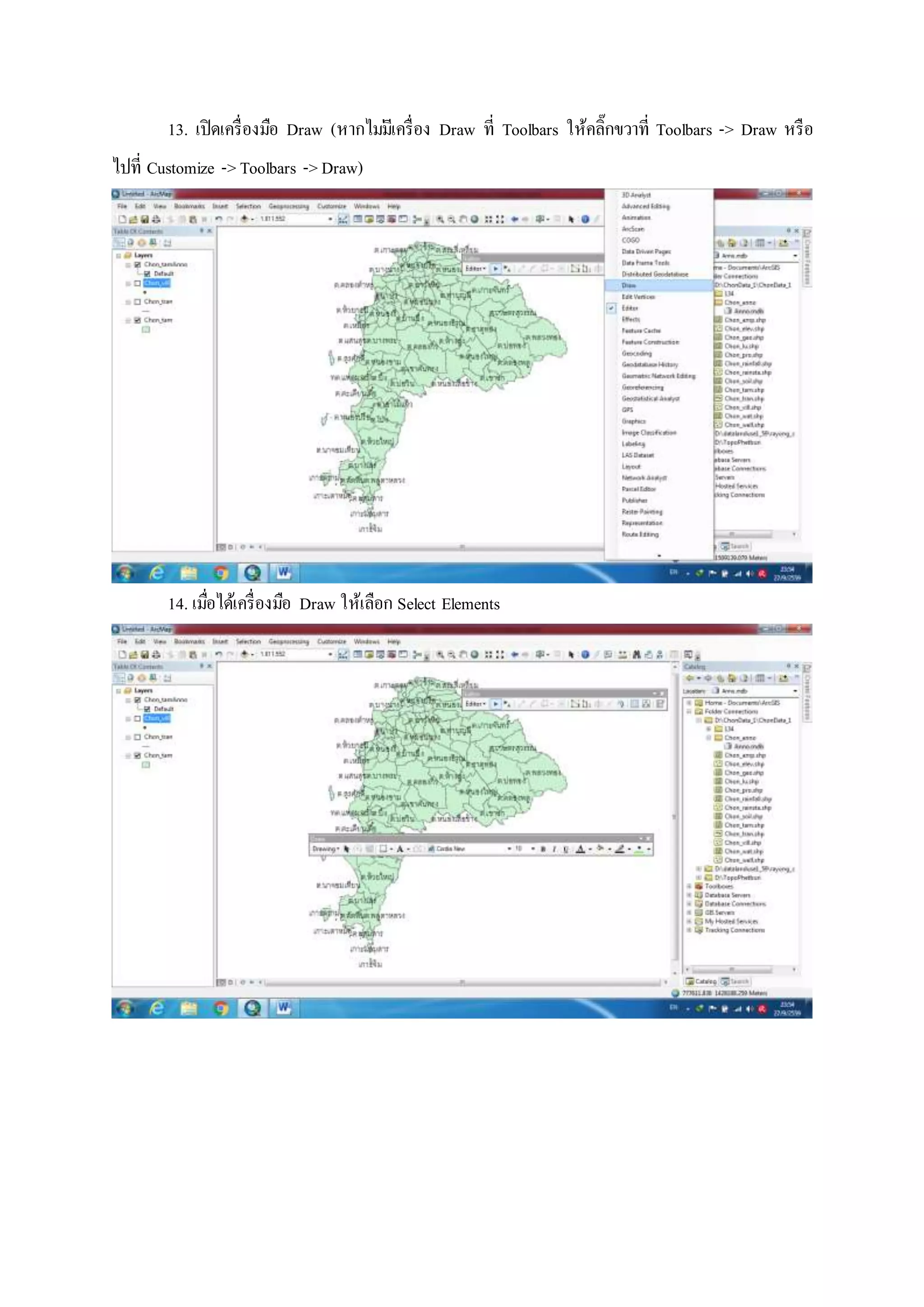

26. 13. เปิดเครื่องมือ Draw (หากไม่มีเครื่อง Draw ที่ Toolbars ให้คลิ๊กขวาที่ Toolbars -> Draw หรือ
ไปที่ Customize ->Toolbars ->Draw)
14. เมื่อได้เครื่องมือ Draw ให้เลือก Select Elements

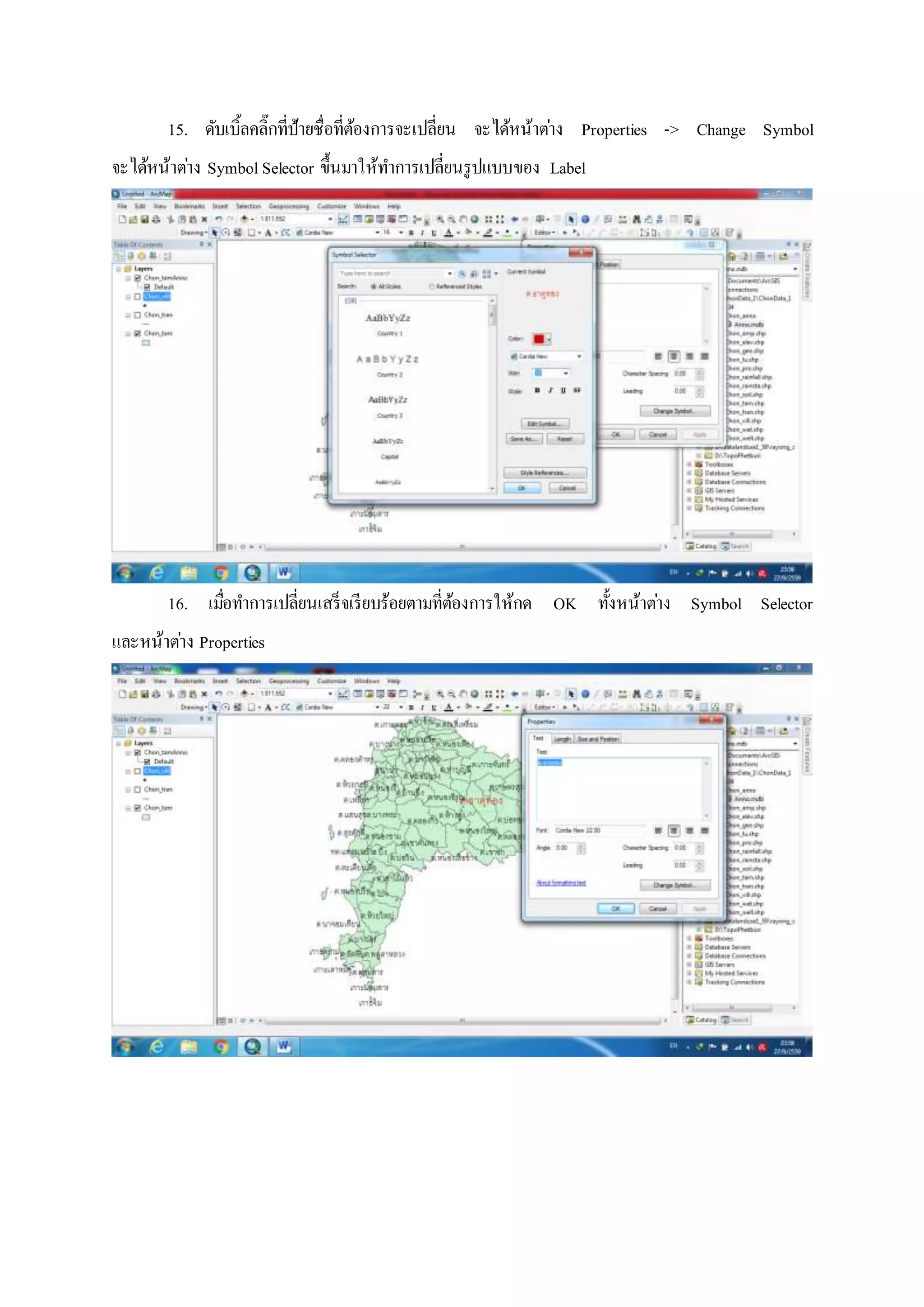

27. 15. ดับเบิ้ลคลิ๊กที่ป้ายชื่อที่ต้องการจะเปลี่ยน จะได้หน้าต่าง Properties -> Change Symbol
จะได้หน้าต่าง SymbolSelector ขึ้นมาให้ทาการเปลี่ยนรูปแบบของ Label
16. เมื่อทาการเปลี่ยนเสร็จเรียบร้อยตามที่ต้องการให้กด OK ทั้งหน้าต่าง Symbol Selector
และหน้าต่าง Properties

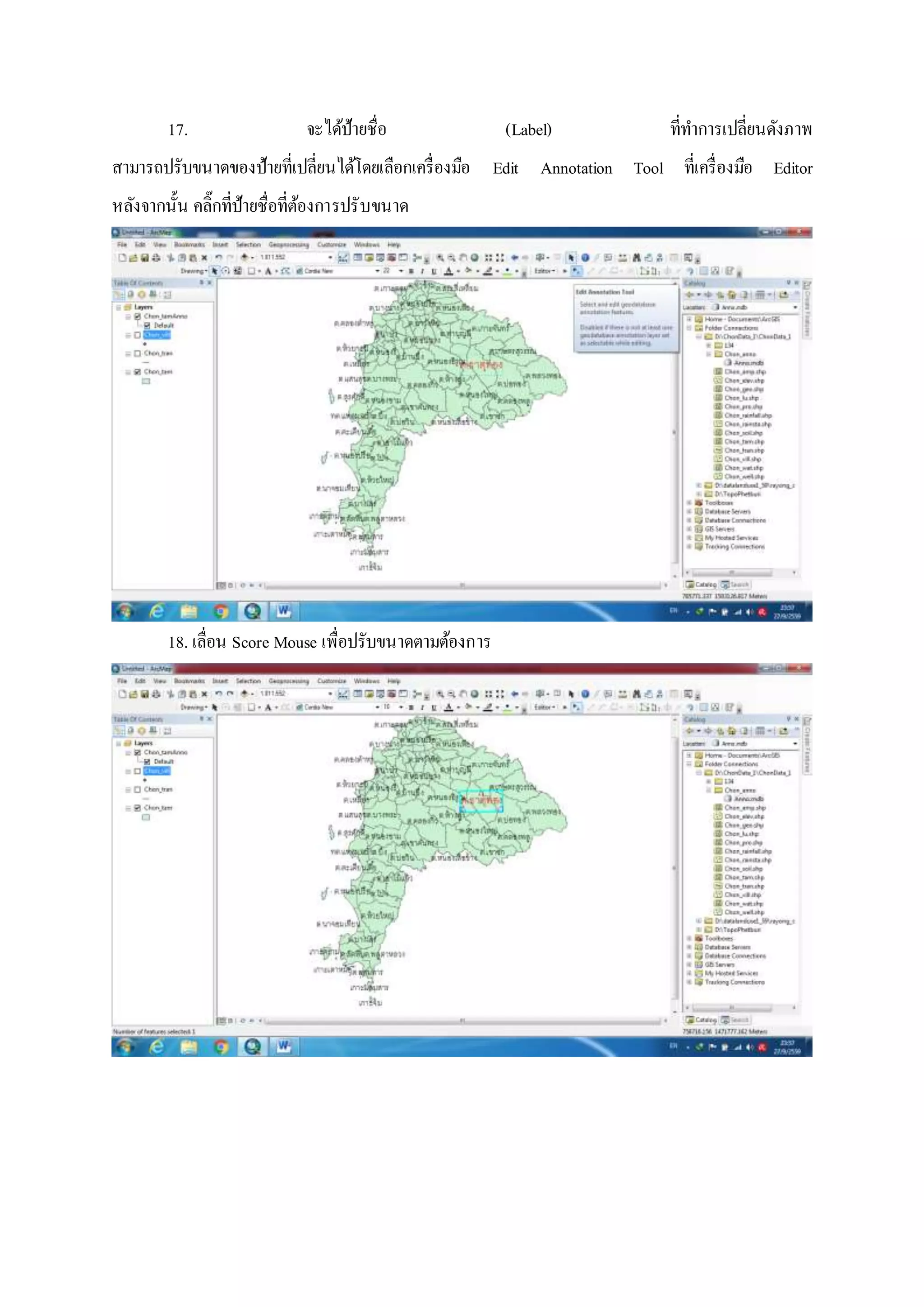

28. 17. จะได้ป้ายชื่อ (Label) ที่ทาการเปลี่ยนดังภาพ
สามารถปรับขนาดของป้ายที่เปลี่ยนได้โดยเลือกเครื่องมือ Edit Annotation Tool ที่เครื่องมือ Editor
หลังจากนั้น คลิ๊กที่ป้ายชื่อที่ต้องการปรับขนาด
18. เลื่อน Score Mouse เพื่อปรับขนาดตามต้องการ

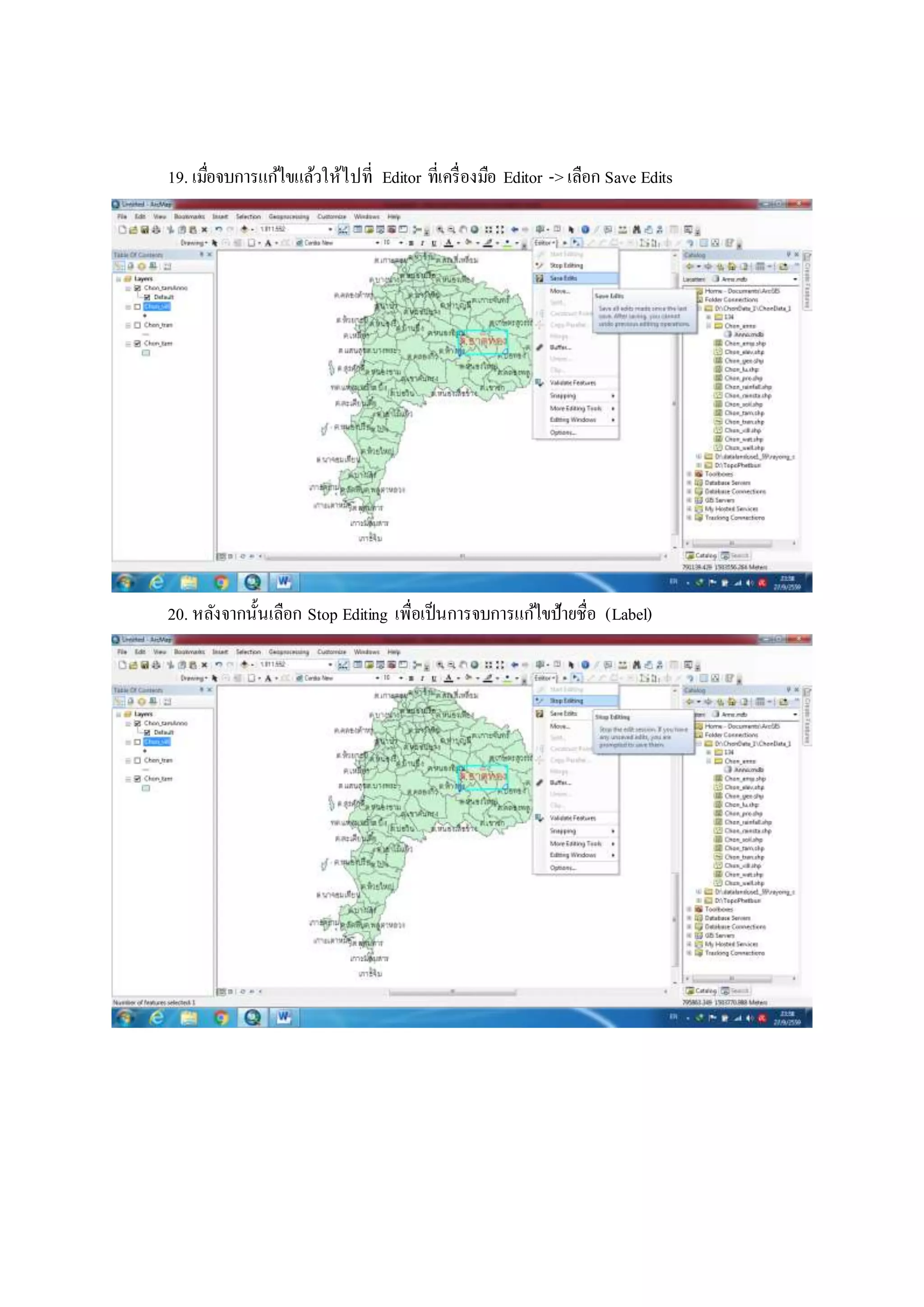

29. 19. เมื่อจบการแก้ไขแล้วให้ไปที่ Editor ที่เครื่องมือ Editor -> เลือก Save Edits
20. หลังจากนั้นเลือก Stop Editing เพื่อเป็นการจบการแก้ไขป้ายชื่อ (Label)

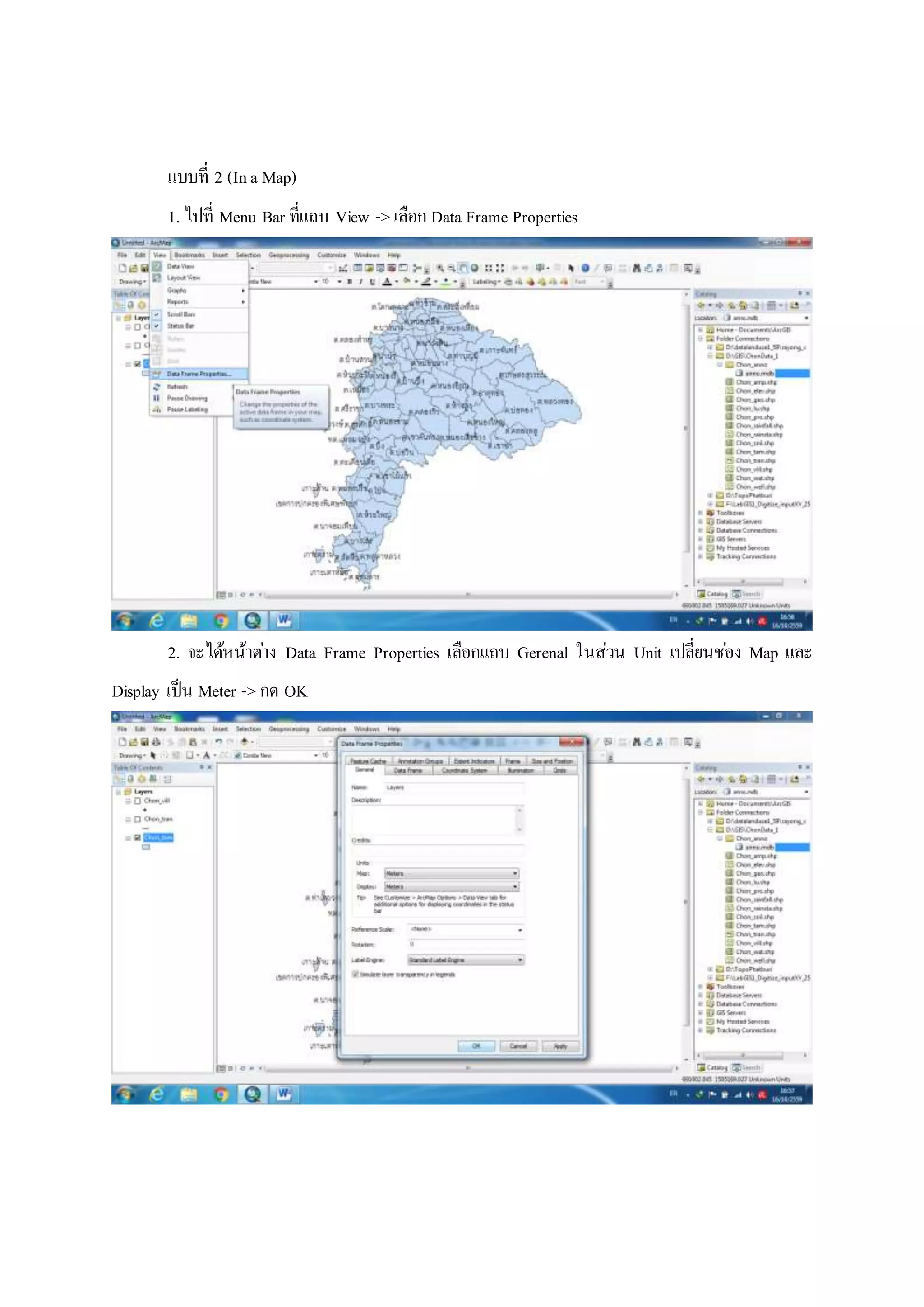

30. แบบที่ 2 (Ina Map)
1. ไปที่ Menu Bar ที่แถบ View -> เลือก Data Frame Properties
2. จะได้หน้าต่าง Data Frame Properties เลือกแถบ Gerenal ในส่วน Unit เปลี่ยนช่อง Map และ
Display เป็น Meter -> กด OK

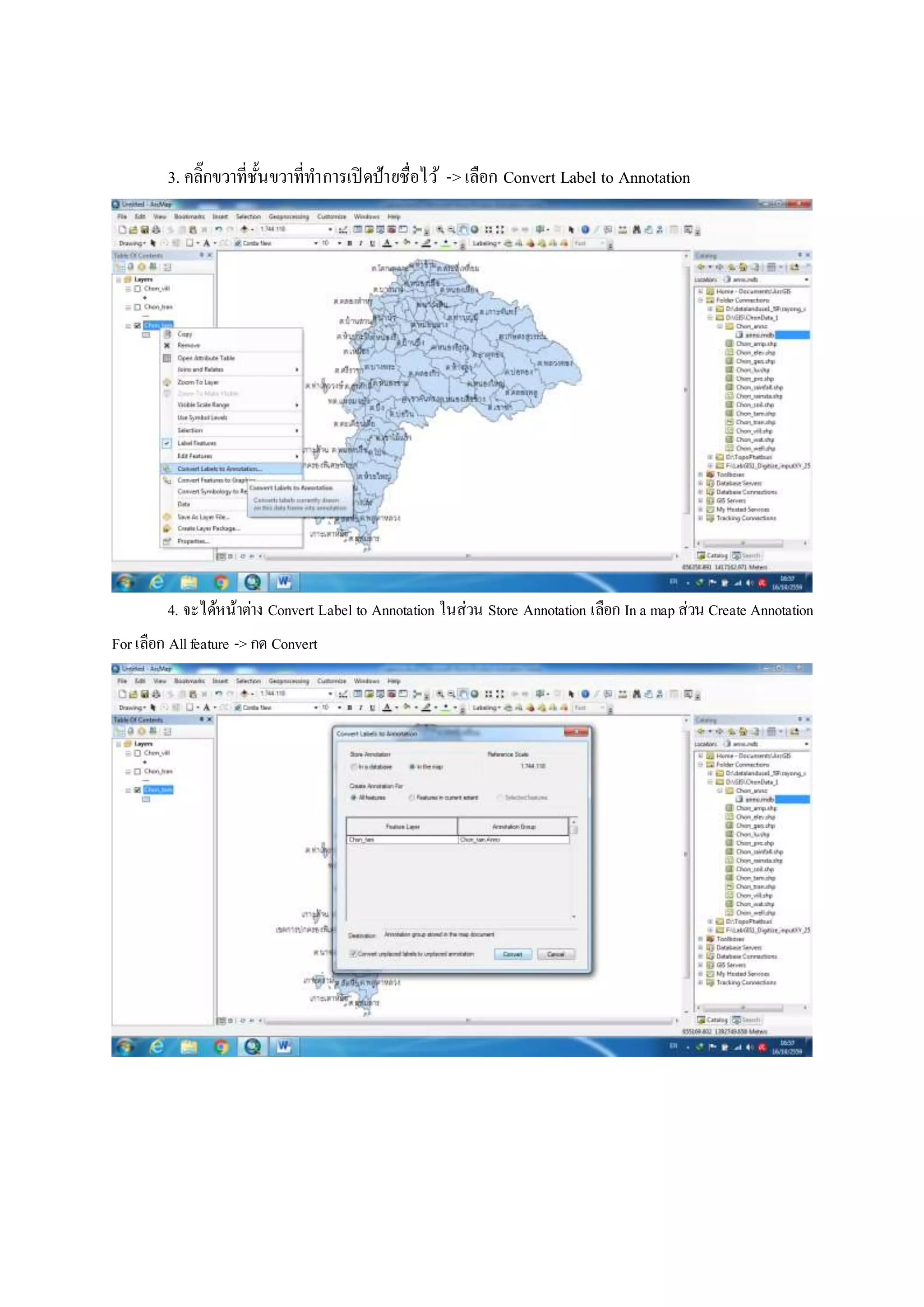

31. 3. คลิ๊กขวาที่ชั้นขวาที่ทาการเปิดป้ายชื่อไว้ -> เลือก Convert Label to Annotation
4. จะได้หน้าต่าง Convert Label to Annotation ในส่วน Store Annotation เลือก Ina mapส่วน Create Annotation
Forเลือก Allfeature -> กด Convert

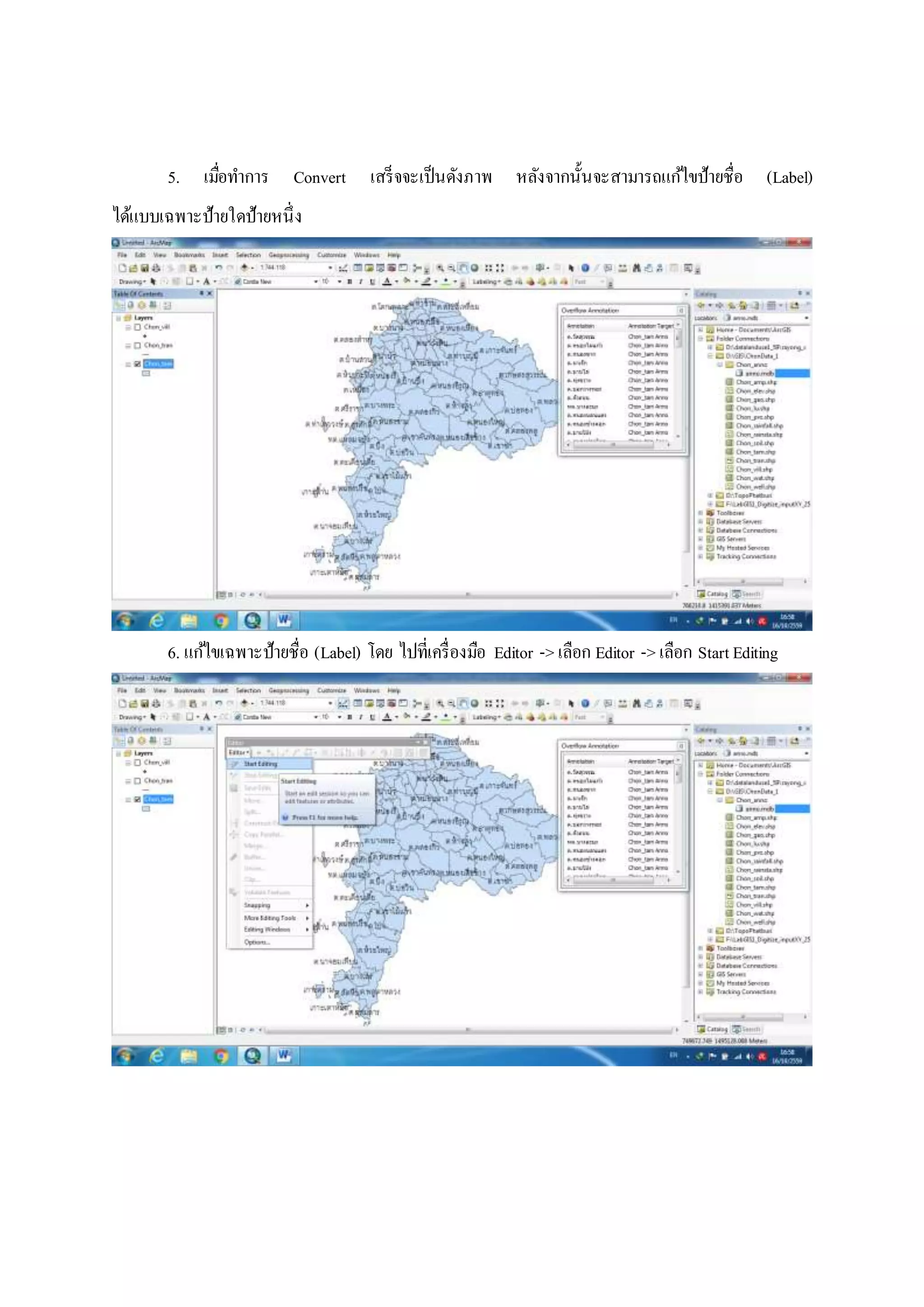

32. 5. เมื่อทาการ Convert เสร็จจะเป็นดังภาพ หลังจากนั้นจะสามารถแก้ไขป้ายชื่อ (Label)
ได้แบบเฉพาะป้ายใดป้ายหนึ่ง
6. แก้ไขเฉพาะป้ายชื่อ (Label) โดย ไปที่เครื่องมือ Editor -> เลือก Editor -> เลือก StartEditing

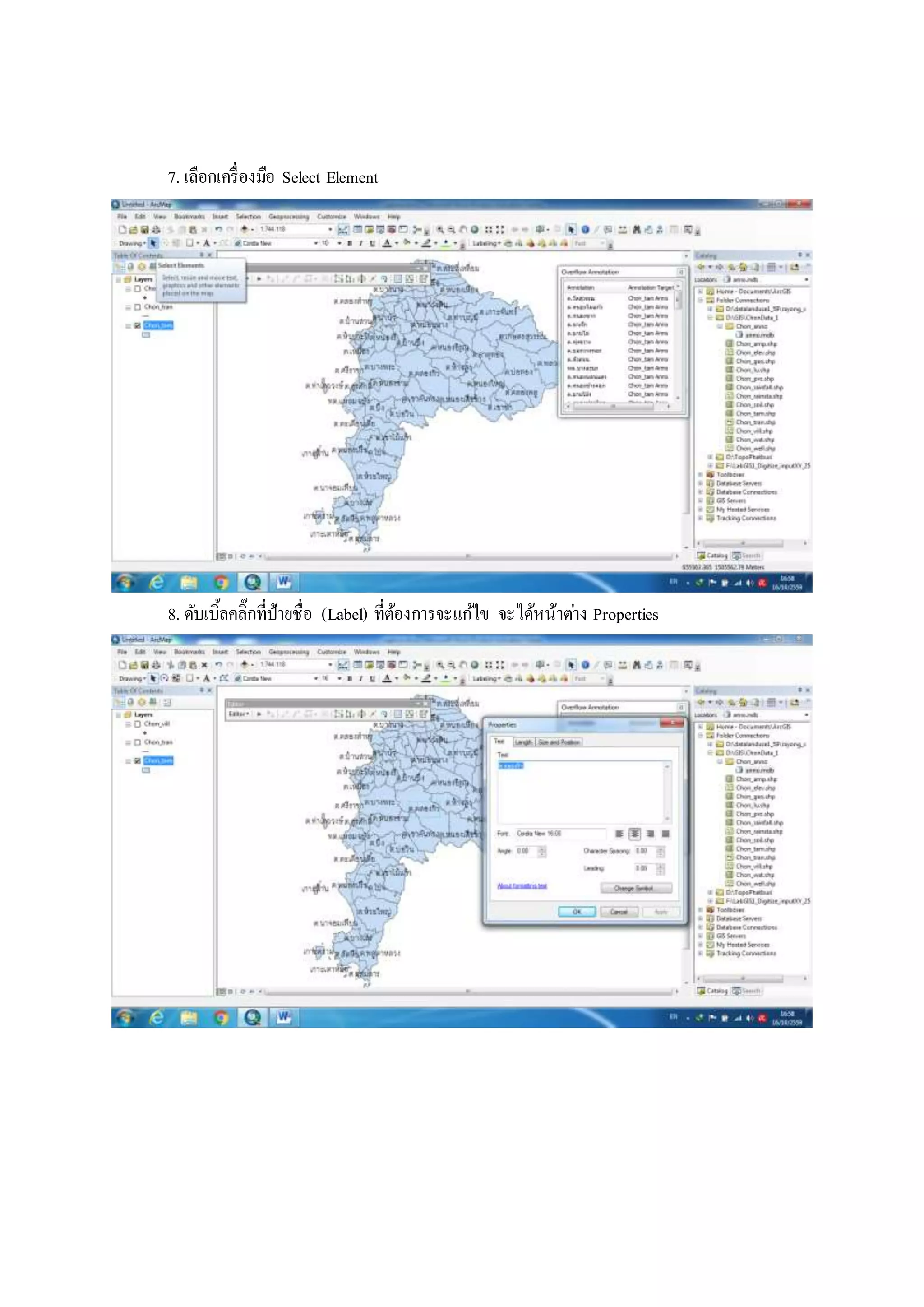

33. 7. เลือกเครื่องมือ Select Element
8. ดับเบิ้ลคลิ๊กที่ป้ายชื่อ (Label) ที่ต้องการจะแก้ไข จะได้หน้าต่าง Properties

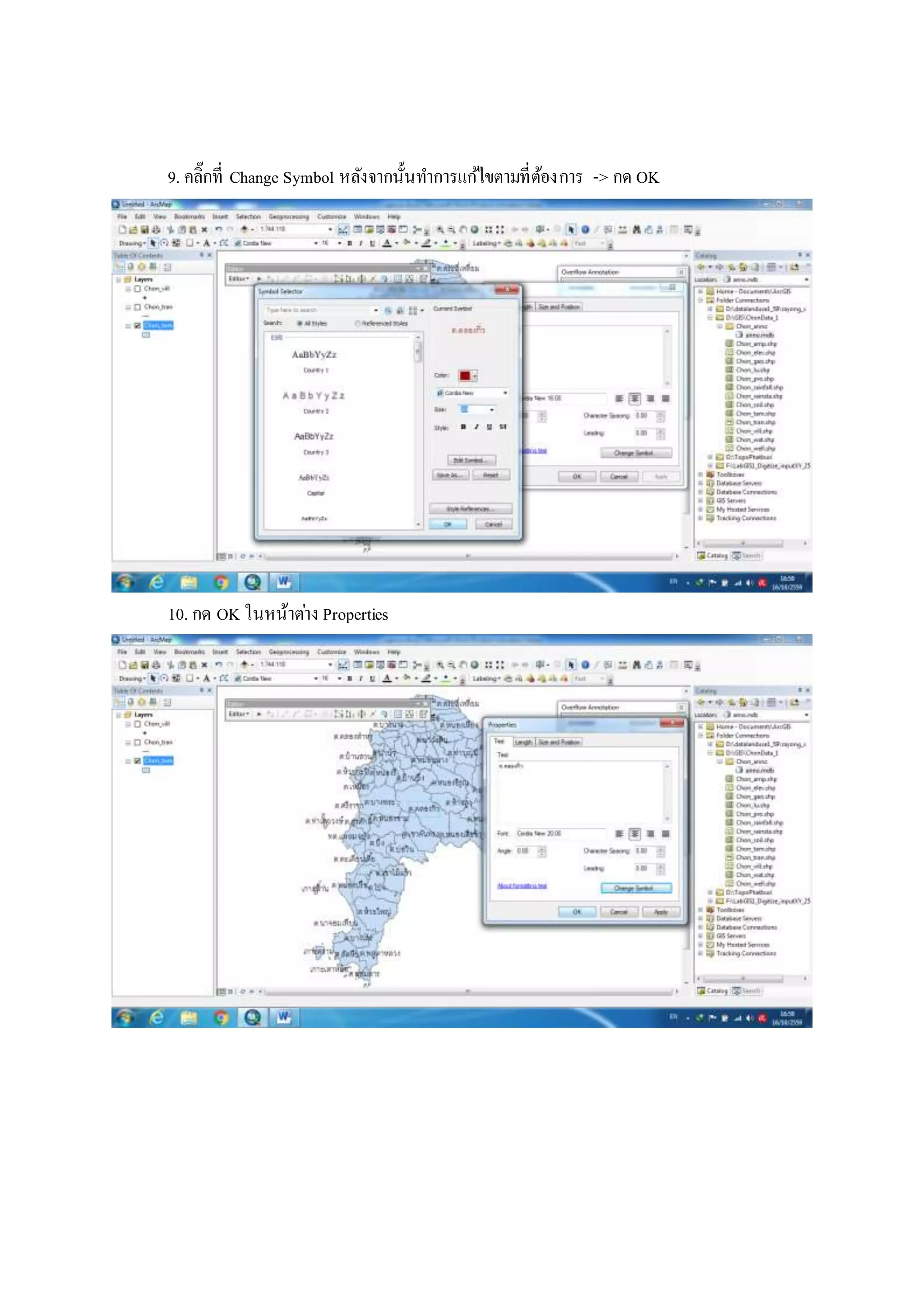

34. 9. คลิ๊กที่ Change Symbol หลังจากนั้นทาการแก้ไขตามที่ต้องการ -> กด OK
10. กด OK ในหน้าต่าง Properties

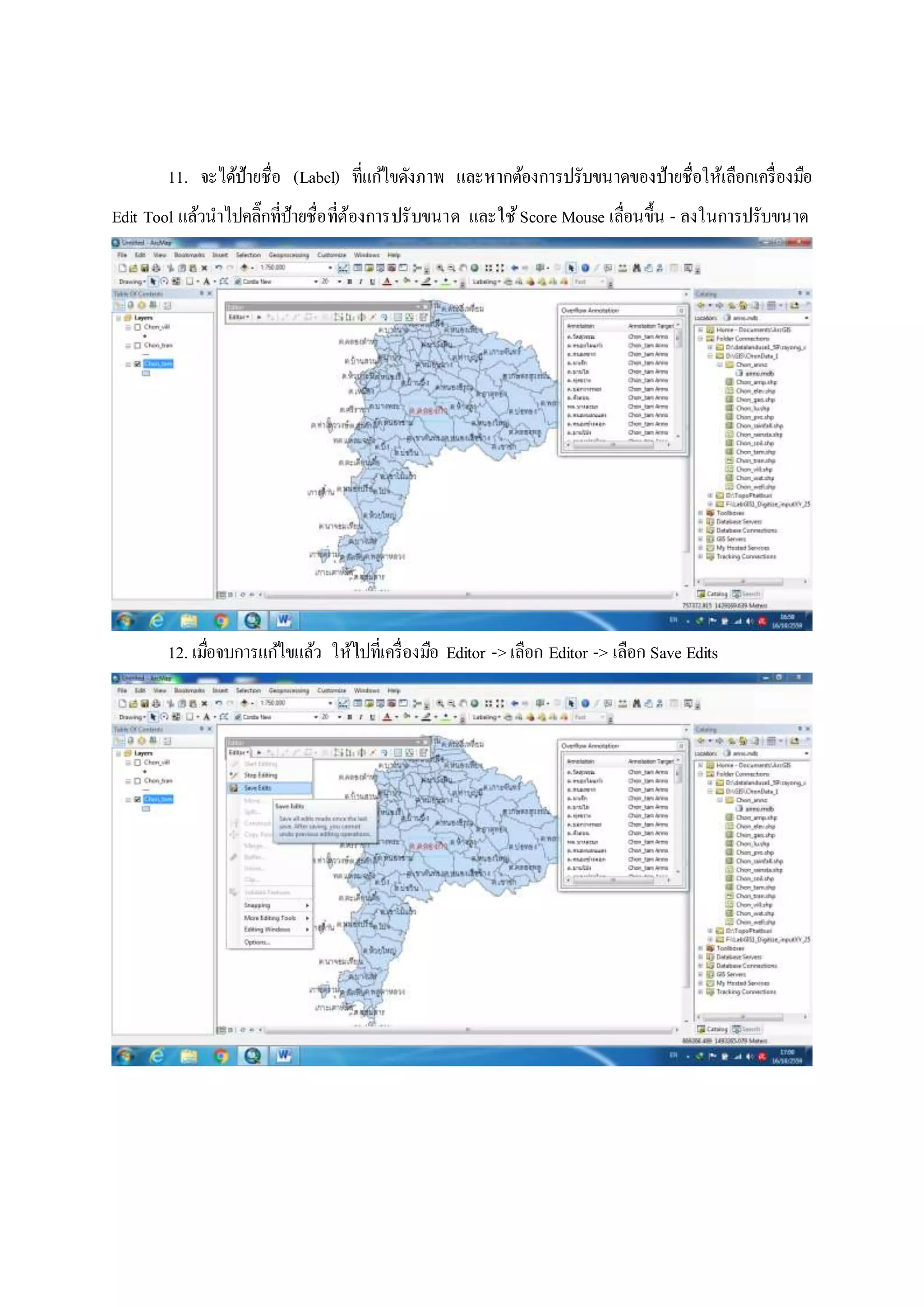

35. 11. จะได้ป้ายชื่อ (Label) ที่แก้ไขดังภาพ และหากต้องการปรับขนาดของป้ายชื่อให้เลือกเครื่องมือ
Edit Tool แล้วนาไปคลิ๊กที่ป้ายชื่อที่ต้องการปรับขนาด และใช้Score Mouse เลื่อนขึ้น - ลงในการปรับขนาด
12. เมื่อจบการแก้ไขแล้ว ให้ไปที่เครื่องมือ Editor -> เลือก Editor -> เลือก Save Edits

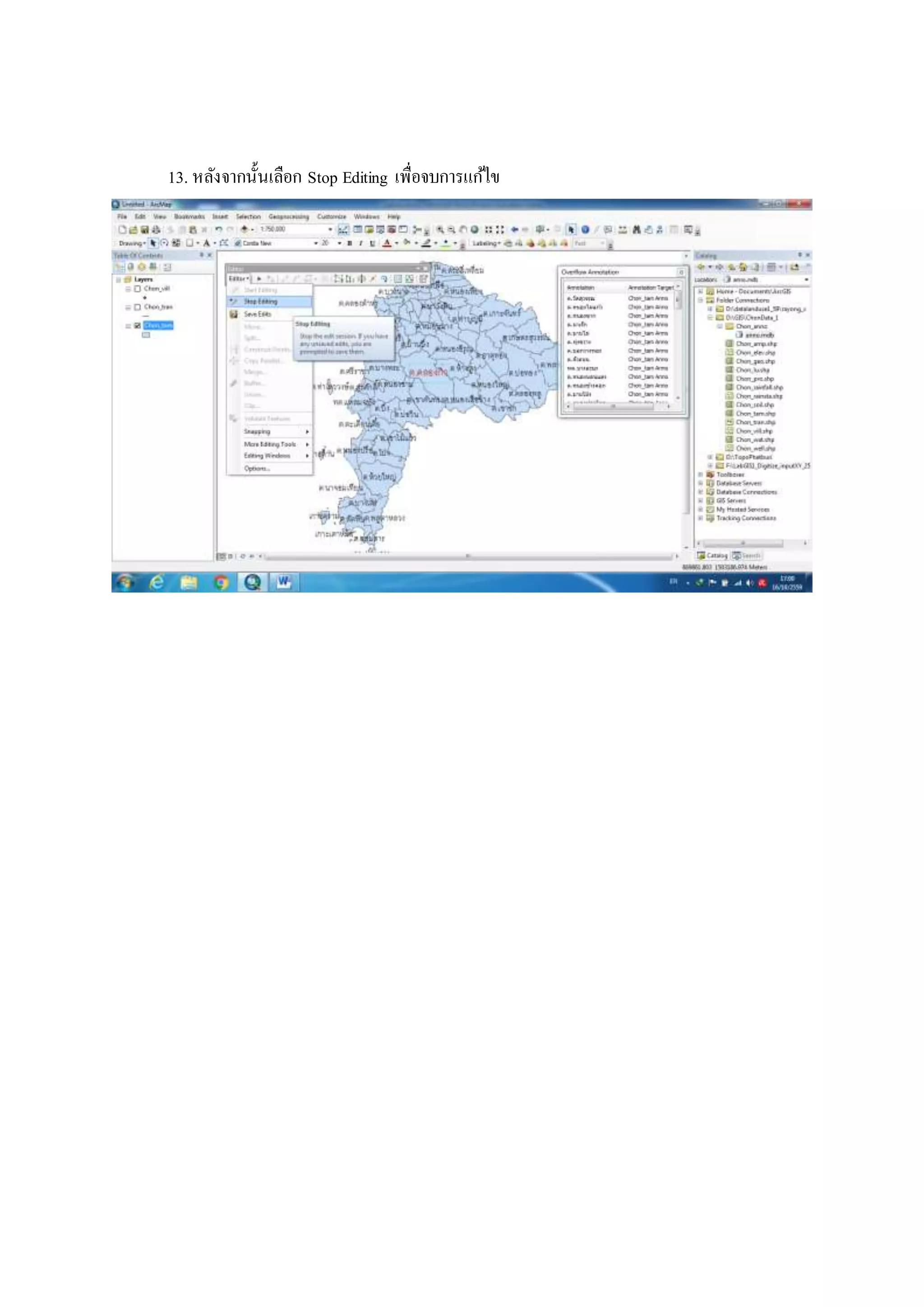

36. 13. หลังจากนั้นเลือก Stop Editing เพื่อจบการแก้ไข
