Apache Geode ハンズオン資料です。 ソースコードはこちら：https://github.com/masaki-yamakawa/GeodeHandson

1. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by
Apache Geodeハンズオン
2017/3/14
ウルシステムズ株式会社
http://www.ulsystems.co.jp
mailto:info@ulsystems.co.jp
Tel: 03-6220-1420 Fax: 03-6220-1402

2. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 1

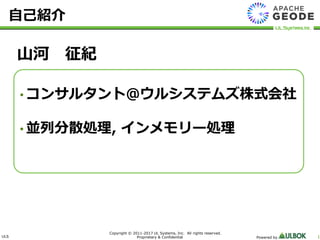

自己紹介
山河 征紀
• コンサルタント@ウルシステムズ株式会社
• 並列分散処理, インメモリー処理

3. ULS 2
Copyright © 2011-2013 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by
Apache Geode概要

4. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 3

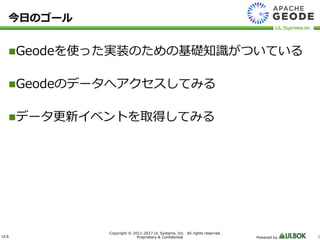

今日のゴール
Geodeを使った実装のための基礎知識がついている
Geodeのデータへアクセスしてみる
データ更新イベントを取得してみる

5. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 4

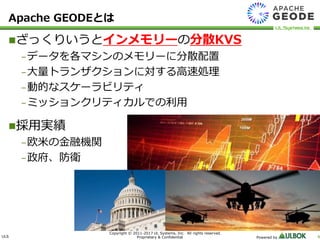

Apache GEODEとは
ざっくりいうとインメモリーの分散KVS
–データを各マシンのメモリーに分散配置
–大量トランザクションに対する高速処理
–動的なスケーラビリティ
–ミッションクリティカルでの利用
採用実績
–欧米の金融機関
–政府、防衛

6. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 5

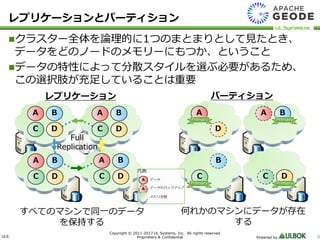

レプリケーションとパーティション
クラスター全体を論理的に1つのまとまりとして見たとき、
データをどのノードのメモリーにもつか、ということ
データの特性によって分散スタイルを選ぶ必要があるため、
この選択肢が充足していることは重要
パーティションレプリケーション
すべてのマシンで同一のデータ
を保持する
何れかのマシンにデータが存在
する

7. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 6
Geodeを使う際の登場人物（プロセス）
Geodeでは次の3種類のプロセスが登場する
キャッシュサーバー
メモリー上のデータを管理するためのプロセス
データは複数のキャッシュサーバーに分散されリー
ジョンという単位で保持される
ロケーター
クラスター構成を管理するためのプロセス
大規模なクラスターを論理的なグループに分割する
こともできる
クライアント
キャッシュサーバーが管理するデータへアクセスす
るためのクライアント（Java/C++/C#/REST）
ロケーター
キャッシュサーバー
リージョン
ロケーター
キャッシュサーバー
リージョンキャッシュサーバー
リージョンキャッシュサーバー
リージョン
Java
クライアント
C++/C#
クライアント
REST
クライアント
クライアントは、ロケーターに
問い合わせることで任意の
キャッシュサーバーへ接続でき
る（RESTは別）
Geodeクラスター

8. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 7
Embeddeモードとしてアプリケー
ション中でキャッシュサーバー機能
を実行してデータアクセスする
（geodeのjarを取り込む）
アプリケーションからデータへアクセスする際は、次の2つ
の方法がある
データ管理に特化したキャッシュ
サーバーを起動し、アプリケーショ
ンはクライアントとしてデータアク
セスする
アプリケーションからのデータアクセス
これら２つの方法を組み合わせることも出来る
キャッシュサーバー
リージョンアプリケーション
（クライアント）
キャッシュサーバー
リージョン
キャッシュサーバー
リージョン
アプリケーション
キャッシュサーバー
リージョン
アプリケーション
キャッシュサーバー
リージョン
※クライアントからのアクセスもできる

9. ULS 9
Copyright © 2011-2013 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by
実践！

10. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 10
本日の最終的な姿
リアルタイムに更新されるチャットアプリ作成
リージョン
入力メッセージを
リージョンへ登録
リージョンへの登録イベント
を拾って他のクライアントへ
リアルタイムに更新

11. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 11

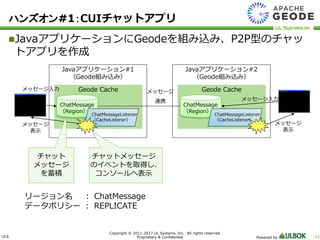

JavaアプリケーションにGeodeを組み込み、P2P型のチャッ
トアプリを作成
ハンズオン#1：CUIチャットアプリ
Javaアプリケーション#1
（Geode組み込み）
Geode Cache
ChatMessage
（Region）
ChatMessageListener
（CacheListener）
Javaアプリケーション#2
（Geode組み込み）
Geode Cache
ChatMessage
（Region）
ChatMessageListener
（CacheListener）
メッセージ
表示
メッセージ入力
メッセージ入力
メッセージ
表示
メッセージ
連携
チャット
メッセージ
を蓄積
チャットメッセージ
のイベントを取得し、
コンソールへ表示
リージョン名 ： ChatMessage
データポリシー ： REPLICATE

12. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 12

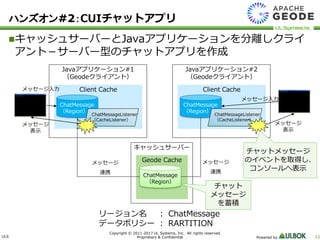

キャッシュサーバーとJavaアプリケーションを分離しクライ
アント－サーバー型のチャットアプリを作成
ハンズオン#2：CUIチャットアプリ
Javaアプリケーション#1
（Geodeクライアント）
Client Cache
ChatMessage
（Region）
ChatMessageListener
（CacheListener）
Javaアプリケーション#2
（Geodeクライアント）
Client Cache
ChatMessage
（Region）
ChatMessageListener
（CacheListener）
メッセージ
表示
メッセージ入力
メッセージ入力
メッセージ
表示
メッセージ
連携
チャットメッセージ
のイベントを取得し、
コンソールへ表示
リージョン名 ： ChatMessage
データポリシー ： RARTITION
キャッシュサーバー
Geode Cache
ChatMessage
（Region）
チャット
メッセージ
を蓄積
メッセージ
連携

13. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 13

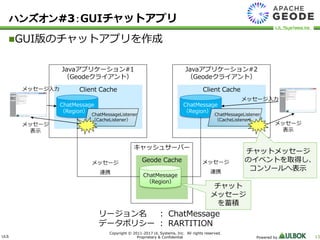

GUI版のチャットアプリを作成
ハンズオン#3：GUIチャットアプリ
Javaアプリケーション#1
（Geodeクライアント）
Client Cache
ChatMessage
（Region）
ChatMessageListener
（CacheListener）
Javaアプリケーション#2
（Geodeクライアント）
Client Cache
ChatMessage
（Region）
ChatMessageListener
（CacheListener）
メッセージ
表示
メッセージ入力
メッセージ入力
メッセージ
表示
チャットメッセージ
のイベントを取得し、
コンソールへ表示
リージョン名 ： ChatMessage
データポリシー ： RARTITION
キャッシュサーバー
Geode Cache
ChatMessage
（Region）
チャット
メッセージ
を蓄積
メッセージ
連携
メッセージ
連携

14. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 14
Tutorial
https://github.com/masaki-yamakawa/GeodeHandson

15. ULS
Copyright © 2011-2017 UL Systems, Inc. All rights reserved.
Proprietary & Confidential Powered by 15

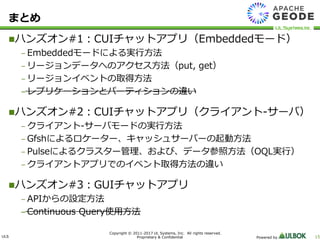

まとめ
ハンズオン#1：CUIチャットアプリ（Embeddedモード）
– Embeddedモードによる実行方法
– リージョンデータへのアクセス方法（put, get）
– リージョンイベントの取得方法
– レプリケーションとパーティションの違い
ハンズオン#2：CUIチャットアプリ（クライアント-サーバ）
– クライアント-サーバモードの実行方法
– Gfshによるロケーター、キャッシュサーバーの起動方法
– Pulseによるクラスター管理、および、データ参照方法（OQL実行）
– クライアントアプリでのイベント取得方法の違い
ハンズオン#3：GUIチャットアプリ
– APIからの設定方法
– Continuous Query使用方法
