Fondital Gamma 2013

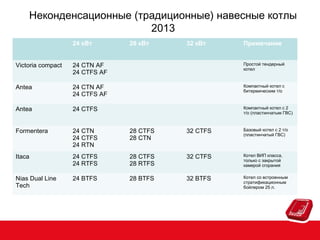

Неконденсационные (традиционные) навесные котлы 2013 24 кВт 28 кВт 32 кВт Примечание Victoria compact 24 CTN AF 24 CTFS AF Простой тендерный котел Antea 24 CTN AF 24 CTFS AF Компактный котел с битермическим т/о Antea 24 CTFS Компактный котел с 2 т/о (пластинчатым ГВС) Formentera 24 CTN 24 CTFS 24 RTN 28 CTFS 28 CTN 32 CTFS Базовый котел с 2 т/о (пластинчатый ГВС) Itaca 24 CTFS 24 RTFS 28 CTFS 28 RTFS 32 CTFS Котел ВИП класса, только с закрытой камерой сгорания Nias Dual Line Tech 24 BTFS 28 BTFS 32 BTFS Котел со встроенным стратификационным бойлером 25 л.

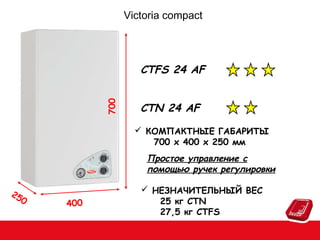

Victoria compact 700 CTFS 24 AF CTN 24 AF  КОМПАКТНЫЕ ГАБАРИТЫ 700 x 400 x 250 мм Простое управление с помощью ручек регулировки 25 0 400  НЕЗНАЧИТЕЛЬНЫЙ ВЕС 25 кг CTN 27,5 кг CTFS

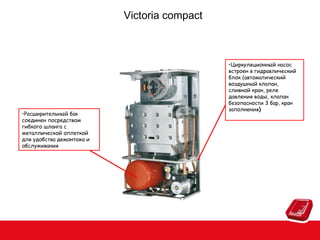

Victoria compact •Расширительный бак соединен посредством гибкого шланга с металлической оплеткой для удобства демонтажа и обслуживания •Циркуляционный насос встроен в гидравлический блок (автоматический воздушный клапан, сливной кран, реле давления воды, клапан безопасности 3 бар, кран заполнения)

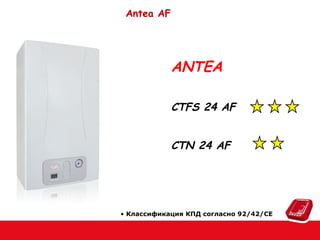

Antea AF ANTEA CTFS 24 AF CTN 24 AF • Классификация КПД согласно 92/42/CE

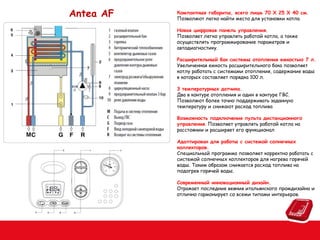

Antea AF Компактные габариты, всего лишь 70 Х 25 Х 40 см. Позволяют легко найти место для установки котла Новая цифровая панель управления. Позволяет легко управлять работой котла, а также осуществлять программирование параметров и автодиагностику. Расширительный бак системы отопления емкостью 7 л. Увеличенная емкость расширительного бака позволяет котлу работать с системами отопления, содержание воды в которых составляет порядка 100 л. 3 температурных датчика. Два в контуре отопления и один в контуре ГВС. Позволяют более точно поддерживать заданную температуру и снижают расход топлива Возможность подключения пульта дистанционного управления. Позволяет управлять работой котла на расстоянии и расширяет его функционал Адаптирован для работы с системой солнечных коллекторов. Специальный программа позволяет корректно работать с системой солнечных коллекторов для нагрева горячей воды. Таким образом снижается расход топлива на подогрев горячей воды. Современный инновационный дизайн. Отражает последние веяния итальянского промдизайна и отлично гармонирует со всеми типами интерьеров.
Antea ANTEA CTFS 24 • Классификация КПД согласно 92/42/CE

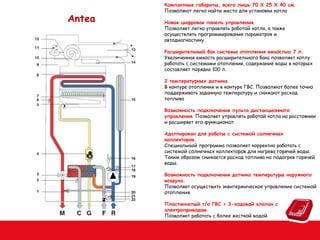

Antea Компактные габариты, всего лишь 70 Х 25 Х 40 см. Позволяют легко найти место для установки котла Новая цифровая панель управления. Позволяет легко управлять работой котла, а также осуществлять программирование параметров и автодиагностику. Расширительный бак системы отопления емкостью 7 л. Увеличенная емкость расширительного бака позволяет котлу работать с системами отопления, содержание воды в которых составляет порядка 100 л. 2 температурных датчика. В контуре отопления и в контуре ГВС. Позволяют более точно поддерживать заданную температуру и снижают расход топлива Возможность подключения пульта дистанционного управления. Позволяет управлять работой котла на расстоянии и расширяет его функционал Адаптирован для работы с системой солнечных коллекторов. Специальный программа позволяет корректно работать с системой солнечных коллекторов для нагрева горячей воды. Таким образом снижается расход топлива на подогрев горячей воды. Возможность подключения датчика температуры наружного воздуха. Позволяет осуществить эквитермическое управление системой отопления. Пластинчатый т/о ГВС + 3-ходовой клапан с электроприводом. Позволяет работать с более жесткой водой.
Antea AF против Victoria compact Увеличенный объем расширительного бака 7 л (был 6 литров). Это дает возможность работать с системами в которых содержится большее количество теплоносителя. Так, расширительный бак емкостью в 6 л. Может работать с сситемой максимальным объемом в 110 л, а 7 – 135 л. • Вентилятор увеличенной мощности. Теперь он способен «продавить 6 м коаксиального дымохода и до 47 м раздельного 80/80 (это особенно актуально в многоэтажках) • Три температурных датчика (2 на отопление и 1 на горячую воду) – более точный контроль температуры горячей воды и более точная регулировка мощности горелки (повышается экономичность котла, избегаем «перетопов»). Было 2. • Усовершенствованная конструкция прессостата (более приспособлен к нашему холодному и влажному климату) • Дисплей + кнопки ( более широкие возможности автодиагностики и программирования параметров). В отличии от Panarea compact теперь мы можем: • регулировать максимальную мощность в режиме отопления (очень актуально для квартир и небольших объектов) • устанавливать задержку термостата отопления (чтобы котел не тактовал при небольшой нагрузке) •Устанавливать задержку выхода на полную мощность (очень полезно чтобы качественно развоздушить систему)

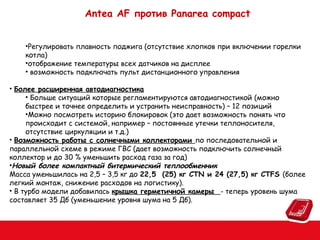

Antea AF против Panarea compact •Регулировать плавность поджига (отсутствие хлопков при включении горелки котла) •отображение температуры всех датчиков на дисплее • возможность подключать пульт дистанционного управления • Более расширенная автодиагностика • Больше ситуаций которые регламентируются автодиагностикой (можно быстрее и точнее определить и устранить неисправность) – 12 позиций •Можно посмотреть историю блокировок (это дает возможность понять что происходит с системой, например – постоянные утечки теплоносителя, отсутствие циркуляции и т.д.) • Возможность работы с солнечными коллекторами по последовательной и параллельной схеме в режиме ГВС (дает возможность подключить солнечный коллектор и до 30 % уменьшить расход газа за год) •Новый более компактный битермический теплообменник Масса уменьшилась на 2,5 – 3,5 кг до 22,5 (25) кг CTN и 24 (27,5) кг CTFS (более легкий монтаж, снижение расходов на логистику). • В турбо модели добавилась крышка герметичной камеры - теперь уровень шума составляет 35 Дб (уменьшение уровня шума на 5 Дб).
Модельный ряд FORMENTERA CTFS 24 – 28-32 CTN 24-28 RTN 24 • Классификация эффективности по 92/42/CE
Модельный ряд ITACA CTFS 24 – 28 – 32 CTFS 24 – 28 – 32 Esterna RTFS 24 – 28 • Классификация эффективности по 92/42/CE
Габаритные размеры H: 750 мм L: 420 мм P: 315 мм Одинаковы для Itaca и Formentera
Основные технические характеристики • Емкость расширительного бака – 7 литров • Теплообменник ГВС – 26 пластин • Насос – 3 -скоростной макс. напор 6 м. • Подпитка – ручная для Formentera, авт./ручная для Itaca • Интерфейс пользователя – дисплей touch screen • Многофункциональное реле для управление внешними устройствами • Класс электроизоляции – IPX5D • Подготовлен для подключения плат расширения солнечной установки и/или зональной платы

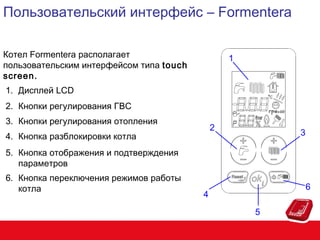

Пользовательский интерфейс – Formentera Котел Formentera располагает пользовательским интерфейсом типа touch screen. 1 1. Дисплей LCD 2. Кнопки регулирования ГВС 3. Кнопки регулирования отопления 2 4. Кнопка разблокировки котла 3 5. Кнопка отображения и подтверждения параметров 6. Кнопка переключения режимов работы котла 6 4 5

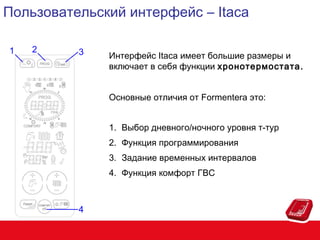

Пользовательский интерфейс – Itaca 1 2 3 Интерфейс Itaca имеет большие размеры и включает в себя функции хронотермостата. Основные отличия от Formentera это: 1. Выбор дневного/ночного уровня т-тур 2. Функция программирования 3. Задание временных интервалов 4. Функция комфорт ГВС 4

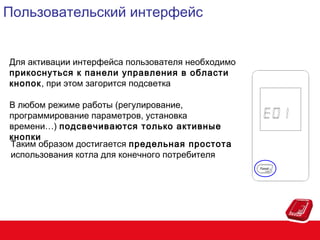

Пользовательский интерфейс Для активации интерфейса пользователя необходимо прикоснуться к панели управления в области кнопок, при этом загорится подсветка В любом режиме работы (регулирование, программирование параметров, установка времени…) подсвечиваются только активные кнопки Таким образом достигается предельная простота использования котла для конечного потребителя

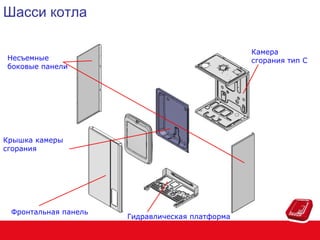

Шасси котла Камера сгорания тип C Несъемные боковые панели Крышка камеры сгорания Фронтальная панель Гидравлическая платформа

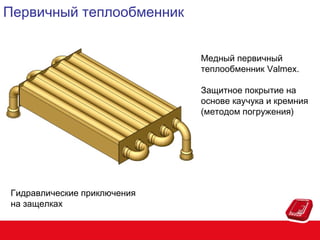

Первичный теплообменник Медный первичный теплообменник Valmex. Защитное покрытие на основе каучука и кремния (методом погружения) Гидравлические приключения на защелках

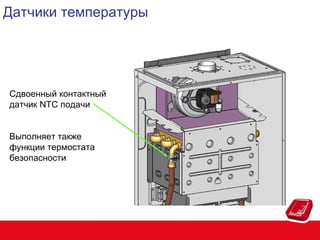

Датчики температуры Сдвоенный контактный датчик NTC подачи Выполняет также функции термостата безопасности
Датчики температуры Контактный датчик NTC горячей воды на выходе из теплообменника ГВС

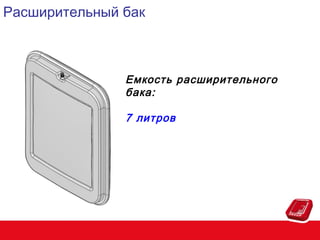

Расширительный бак Емкость расширительного бака: 7 литров

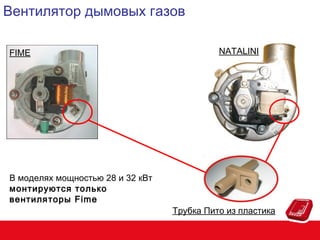

Вентилятор дымовых газов FIME В моделях мощностью 28 и 32 кВт монтируются только вентиляторы Fime NATALINI Трубка Пито из пластика
Гидравлическая группа FORMENTERA: 3-ходовой клапан из композитных материалов Материал клапана является результатом совместной работы компаний Fondital и Wilo а также университета Брешии. Он обладает превосходной устойчивостью к старению, воздействию высокого давления и кислорода

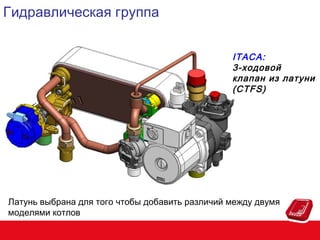

Гидравлическая группа ITACA: 3-ходовой клапан из латуни (CTFS) Латунь выбрана для того чтобы добавить различий между двумя моделями котлов

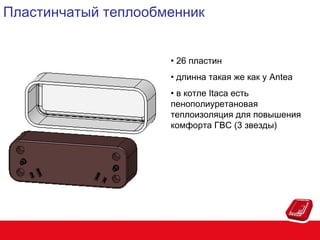

Пластинчатый теплообменник • 26 пластин • длинна такая же как у Antea • в котле Itaca есть пенополиуретановая теплоизоляция для повышения комфорта ГВС (3 звезды)

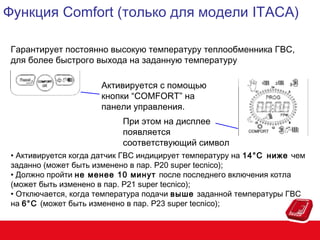

Функция Comfort (только для модели ITACA) Гарантирует постоянно высокую температуру теплообменника ГВС, для более быстрого выхода на заданную температуру Активируется с помощью кнопки “COMFORT” на панели управления. При этом на дисплее появляется соответствующий символ • Активируется когда датчик ГВС индицирует температуру на 14°C ниже чем заданно (может быть изменено в пар. P20 super tecnico); • Должно пройти не менее 10 минут после последнего включения котла (может быть изменено в пар. P21 super tecnico); • Отключается, когда температура подачи выше заданной температуры ГВС на 6°C (может быть изменено в пар. P23 super tecnico);

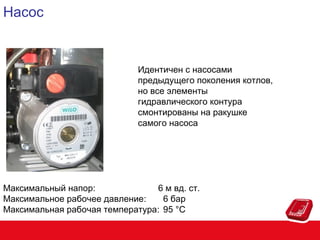

Насос Идентичен с насосами предыдущего поколения котлов, но все элементы гидравлического контура смонтированы на ракушке самого насоса Максимальный напор: 6 м вд. ст. Максимальное рабочее давление: 6 бар Максимальная рабочая температура: 95 °C

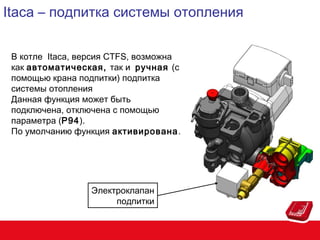

Itaca – подпитка системы отопления В котле Itaca, версия CTFS, возможна как автоматическая, так и ручная (с помощью крана подпитки) подпитка системы отопления Данная функция может быть подключена, отключена с помощью параметра (P94). По умолчанию функция активирована. Электроклапан подпитки

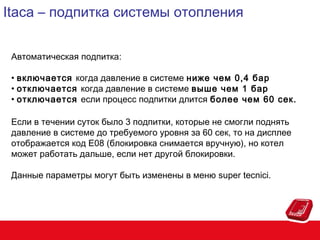

Itaca – подпитка системы отопления Автоматическая подпитка: • включается когда давление в системе ниже чем 0,4 бар • отключается когда давление в системе выше чем 1 бар • отключается если процесс подпитки длится более чем 60 сек. Если в течении суток было 3 подпитки, которые не смогли поднять давление в системе до требуемого уровня за 60 сек, то на дисплее отображается код Е08 (блокировка снимается вручную), но котел может работать дальше, если нет другой блокировки. Данные параметры могут быть изменены в меню super tecnici.

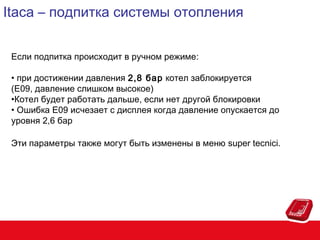

Itaca – подпитка системы отопления Если подпитка происходит в ручном режиме: • при достижении давления 2,8 бар котел заблокируется (E09, давление слишком высокое) •Котел будет работать дальше, если нет другой блокировки • Ошибка E09 исчезает с дисплея когда давление опускается до уровня 2,6 бар Эти параметры также могут быть изменены в меню super tecnici.

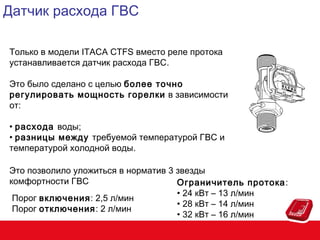

Датчик расхода ГВС Только в модели ITACA CTFS вместо реле протока устанавливается датчик расхода ГВС. Это было сделано с целью более точно регулировать мощность горелки в зависимости от: • расхода воды; • разницы между требуемой температурой ГВС и температурой холодной воды. Это позволило уложиться в норматив 3 звезды комфортности ГВС Ограничитель протока : • 24 кВт – 13 л/мин Порог включения: 2,5 л/мин • 28 кВт – 14 л/мин Порог отключения: 2 л/мин • 32 кВт – 16 л/мин

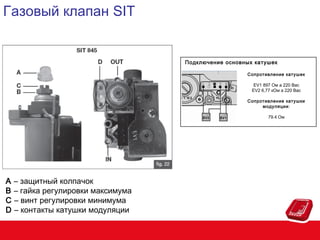

Газовый клапан SIT Подключение основных катушек Сопротивление катушек EV1 897 Ом a 220 Вac EV2 6,77 кОм a 220 Вac Сопротивление катушки модуляции: 79.4 Ом A B C D – защитный колпачок – гайка регулировки максимума – винт регулировки минимума – контакты катушки модуляции

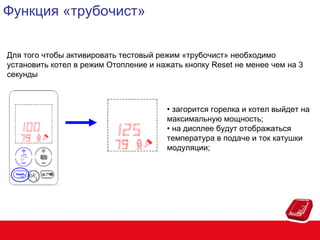

Функция «трубочист» Для того чтобы активировать тестовый режим «трубочист» необходимо установить котел в режим Отопление и нажать кнопку Reset не менее чем на 3 секунды • загорится горелка и котел выйдет на максимальную мощность; • на дисплее будут отображаться температура в подаче и ток катушки модуляции;
Функция «трубочист» С помощью кнопок + и – ГВС возможно изменить ток катушки модуляции, и как следствие текущую тепловую мощность котла • на дисплее будет отображаться ток катушки модуляции и надпись mA; • таким образом можно перевести котел на минимальную мощность; Функция «трубочист» отключится через 15 минут или же по нажатию кнопки Reset.

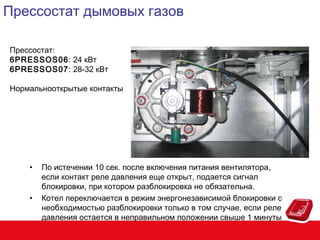

Прессостат дымовых газов Прессостат: 6PRESSOS06: 24 кВт 6PRESSOS07: 28-32 кВт Нормальнооткрытые контакты • • По истечении 10 сек. после включения питания вентилятора, если контакт реле давления еще открыт, подается сигнал блокировки, при котором разблокировка не обязательна. Котел переключается в режим энергонезависимой блокировки с необходимостью разблокировки только в том случае, если реле давления остается в неправильном положении свыше 1 минуты

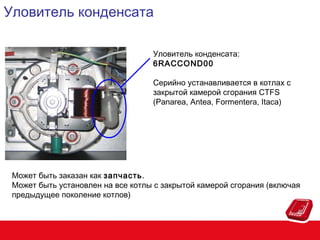

Уловитель конденсата Уловитель конденсата: 6RACCOND00 Серийно устанавливается в котлах с закрытой камерой сгорания CTFS (Panarea, Antea, Formentera, Itaca) Может быть заказан как запчасть. Может быть установлен на все котлы с закрытой камерой сгорания (включая предыдущее поколение котлов)

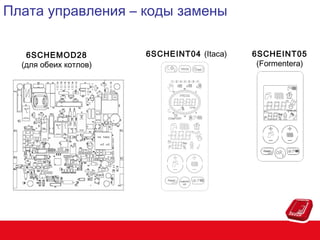

Плата управления – коды замены 6SCHEMOD28 (для обеих котлов) 6SCHEINT04 (Itaca) 6SCHEINT05 (Formentera)
Плата управления Все подключения дополнительных устройств могут быть сделаны на обратной стороне панели управления с помощью контактной колодки 1-2: TA 2 3-4: TA 1 или ПДУ 5-6: датчик температуры наружного воздуха 7-8: датчик бойлера котла 9-10: датчик бойлера коллектора 11-12: датчик коллектора 13-14: комнатный датчик 1 15-16: комнатный датчик 2 21-23: многофункциональное реле

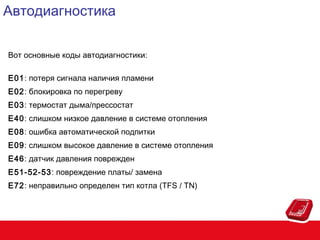

Автодиагностика Вот основные коды автодиагностики: E01: потеря сигнала наличия пламени E02: блокировка по перегреву E03: термостат дыма/прессостат E40: слишком низкое давление в системе отопления E08: ошибка автоматической подпитки E09: слишком высокое давление в системе отопления E46: датчик давления поврежден E51-52-53: повреждение платы/ замена E72: неправильно определен тип котла (TFS / TN)

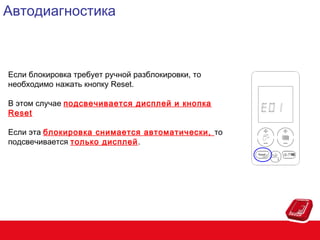

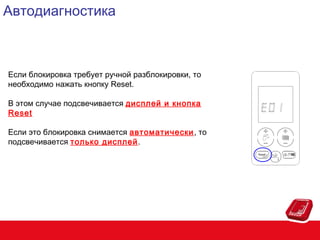

Автодиагностика Если блокировка требует ручной разблокировки, то необходимо нажать кнопку Reset. В этом случае подсвечивается дисплей и кнопка Reset Если эта блокировка снимается автоматически, то подсвечивается только дисплей.

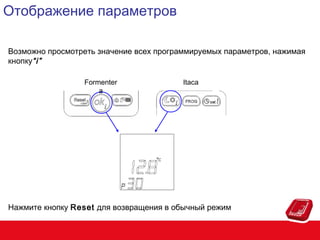

Отображение параметров Возможно просмотреть значение всех программируемых параметров, нажимая кнопку“i” Formenter a Itaca Нажмите кнопку Reset для возвращения в обычный режим
Программирование параметров Большая часть параметров может быть изменена по следующей процедуре: • Нажмите вместе кнопки “Reset” и “Режим работы” как минимум на 3 секунды; • нажимая кнопки “+/- Отопление” выберите желаемый параметр; • нажмите кнопку“ok” чтобы иметь возможность изменить его. На дисплее появится символ ключа; • измените параметр с помощью кнопок “+/Отопление”; • нажмите кнопку“ok” для подтверждения нового значения; • выберите другой параметр с помощью кнопок“+/Отопление” или нажмите кнопку “Reset” для выхода из режима программирования.

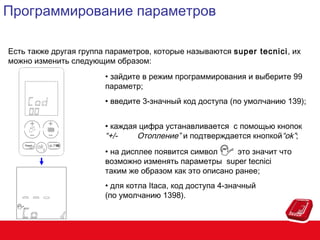

Программирование параметров Есть также другая группа параметров, которые называются super tecnici, их можно изменить следующим образом: • зайдите в режим программирования и выберите 99 параметр; • введите 3-значный код доступа (по умолчанию 139); • каждая цифра устанавливается с помощью кнопок “+/Отопление” и подтверждается кнопкой“ok”; • на дисплее появится символ это значит что возможно изменять параметры super tecnici таким же образом как это описано ранее; • для котла Itaca, код доступа 4-значный (по умолчанию 1398).

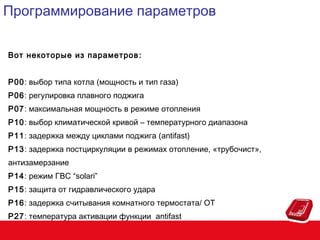

Программирование параметров Вот некоторые из параметров : P00: выбор типа котла (мощность и тип газа) P06: регулировка плавного поджига P07: максимальная мощность в режиме отопления P10: выбор климатической кривой – температурного диапазона P11: задержка между циклами поджига (antifast) P13: задержка постциркуляции в режимах отопление, «трубочист», антизамерзание P14: режим ГВС “solari” P15: защита от гидравлического удара P16: задержка считывания комнатного термостата/ OT P27: температура активации функции antifast

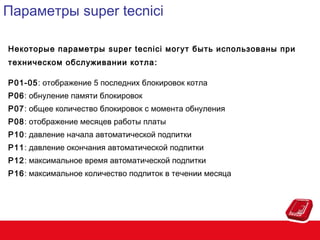

Параметры super tecnici Некоторые параметры super tecnici могут быть использованы при техническом обслуживании котла : P01-05: отображение 5 последних блокировок котла P06: обнуление памяти блокировок P07: общее количество блокировок с момента обнуления P08: отображение месяцев работы платы P10: давление начала автоматической подпитки P11: давление окончания автоматической подпитки P12: максимальное время автоматической подпитки P16: максимальное количество подпиток в течении месяца

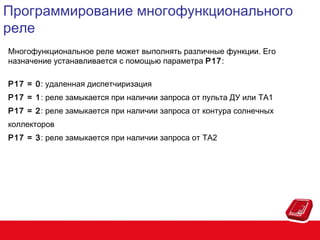

Программирование многофункционального реле Многофункциональное реле может выполнять различные функции. Его назначение устанавливается с помощью параметра P17: P17 = 0: удаленная диспетчиризация P17 = 1: реле замыкается при наличии запроса от пульта ДУ или TA1 P17 = 2: реле замыкается при наличии запроса от контура солнечных коллекторов P17 = 3: реле замыкается при наличии запроса от TA2
Управление зонами Возможно управлять двумя высокотемпературными зонами с помощью только платы котла (встроенное многофункционального реле). Если необходимо управлять зонами с подмесом , возможно использовать плату расширения 0SCHEZON01. Только в случае котла ITACA, возможно контролировать 2 первые зоны отопления с помощью комнатных датчиков , а также использовать для них функции встроенного на панели управления хронотермостата. Для использования 2 комнатных датчиков необходимо подключить как минимум одну плату расширения. Фактически только один комнатный датчик может быть подключен к основной плате управления.

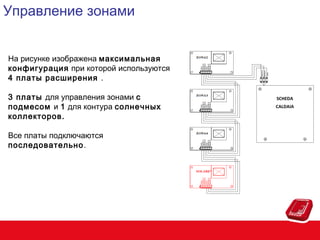

Управление зонами На рисунке изображена максимальная конфигурация при которой используются 4 платы расширения . 3 платы для управления зонами с подмесом и 1 для контура солнечных коллекторов. Все платы подключаются последовательно . SCHEDA CALDAIA
Управление зонами, платы расширения

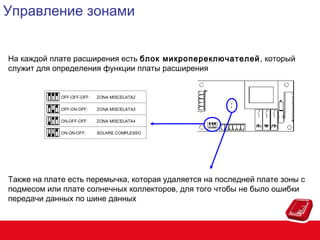

Управление зонами На каждой плате расширения есть блок микропереключателей , который служит для определения функции платы расширения Также на плате есть перемычка, которая удаляется на последней плате зоны с подмесом или плате солнечных коллекторов, для того чтобы не было ошибки передачи данных по шине данных

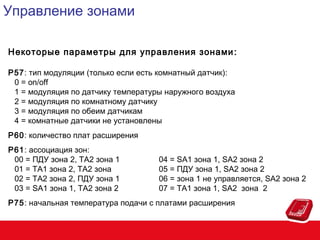

Управление зонами Некоторые параметры для управления зонами : P57: тип модуляции (только если есть комнатный датчик): 0 = on/off 1 = модуляция по датчику температуры наружного воздуха 2 = модуляция по комнатному датчику 3 = модуляция по обеим датчикам 4 = комнатные датчики не установлены P60: количество плат расширения P61: ассоциация зон: 00 = ПДУ зона 2, TA2 зона 1 01 = TA1 зона 2, TA2 зона 02 = TA2 зона 2, ПДУ зона 1 03 = SA1 зона 1, TA2 зона 2 04 = SA1 зона 1, SA2 зона 2 05 = ПДУ зона 1, SA2 зона 2 06 = зона 1 не управляется, SA2 зона 2 07 = TA1 зона 1, SA2 зона 2 P75: начальная температура подачи с платами расширения

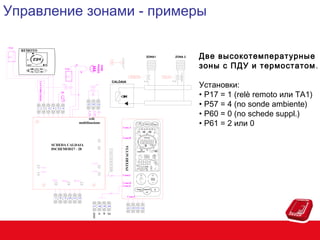

Управление зонами - примеры REMOTO ZONA1 230Vac 50Hz L TA2 N SE 21 2 3 4 5 22 23 6 F_NC N F_NO relè multifunzione Conn.A Conn.B SCHEDA CALDAIA 0SCHEMOD27 - 28 INTERFACCIA 1 Conn.C Conn.D Conn.E 7 8 9 10 11 Conn.F 12 17 18 19 GND 20 A B 5V 13 ZONA 2 Две высокотемпературные зоны с ПДУ и термостатом . Установки: • P17 = 1 (relè remoto или TA1) • P57 = 4 (no sonde ambiente) • P60 = 0 (no schede suppl.) • P61 = 2 или 0 CALDAIA FINECORSA EV2 TA1 14 15 16

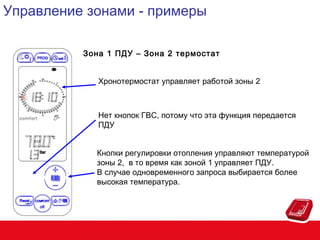

Управление зонами - примеры Зона 1 ПДУ – Зона 2 термостат Хронотермостат управляет работой зоны 2 Нет кнопок ГВС, потому что эта функция передается ПДУ Кнопки регулировки отопления управляют температурой зоны 2, в то время как зоной 1 управляет ПДУ. В случае одновременного запроса выбирается более высокая температура.

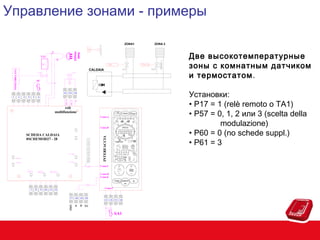

Управление зонами - примеры ZONA1 N FINECORSA EV2 CALDAIA SE TA1 21 2 3 4 5 22 Установки: • P17 = 1 (relè remoto o TA1) • P57 = 0, 1, 2 или 3 (scelta della modulazione) • P60 = 0 (no schede suppl.) • P61 = 3 23 6 N F_NC F_NO relè multifunzione Conn.A Conn.B SCHEDA CALDAIA 0SCHEMOD27 - 28 INTERFACCIA 1 Две высокотемпературные зоны с комнатным датчиком и термостатом. 230Vac 50Hz L TA2 Conn.C Conn.D Conn.E 7 8 9 10 11 Conn.F 12 17 18 19 GND 20 A ZONA 2 B 5V 13 14 15 16 SA1

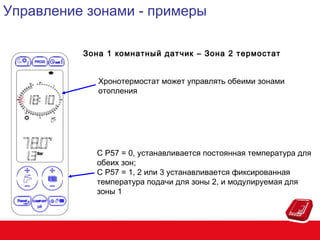

Управление зонами - примеры Зона 1 комнатный датчик – Зона 2 термостат Хронотермостат может управлять обеими зонами отопления С P57 = 0, устанавливается постоянная температура для обеих зон; С P57 = 1, 2 или 3 устанавливается фиксированная температура подачи для зоны 2, и модулируемая для зоны 1
Управление зонами - примеры Максимальная комплектация (зоны): одна высокотемпературная и три зоны с подмесом • P57 = 0, 1, 2 или 3 (scelta della modulazione) • P60 = 3 (без solare) или 4 (с solare) • P61 = 4 (два комнатных датчика)
Управление зонами - примеры Если в системе отопления есть зоны с подмесом, то для каждой зоны возможно независимо выбрать климатическую кривую и фиктивную комнатную температуру, посредством следующих параметров: • P62-66-70: выбор климатической кривой или температурного диапазона теплоносителя для зон 2-3-4; • P63-67-71: выбор фиктивной комнатной температуры или температуры теплоносителя для зон 2-3-4.

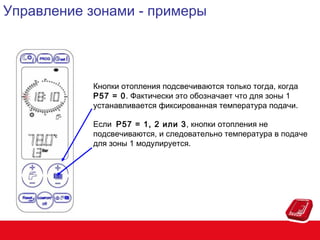

Управление зонами - примеры Кнопки отопления подсвечиваются только тогда, когда P57 = 0. Фактически это обозначает что для зоны 1 устанавливается фиксированная температура подачи. Если P57 = 1, 2 или 3, кнопки отопления не подсвечиваются, и следовательно температура в подаче для зоны 1 модулируется.

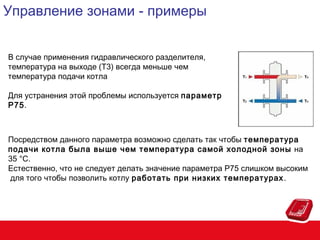

Управление зонами - примеры В случае применения гидравлического разделителя, температура на выходе (Т3) всегда меньше чем температура подачи котла Для устранения этой проблемы используется параметр P75. Посредством данного параметра возможно сделать так чтобы температура подачи котла была выше чем температура самой холодной зоны на 35 °C. Естественно, что не следует делать значение параметра Р75 слишком высоким для того чтобы позволить котлу работать при низких температурах .

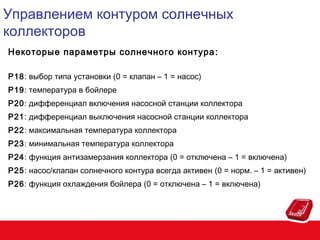

Управлением контуром солнечных коллекторов Некоторые параметры солнечного контура : P18: выбор типа установки (0 = клапан – 1 = насос) P19: температура в бойлере P20: дифференциал включения насосной станции коллектора P21: дифференциал выключения насосной станции коллектора P22: максимальная температура коллектора P23: минимальная температура коллектора P24: функция антизамерзания коллектора (0 = отключена – 1 = включена) P25: насос/клапан солнечного контура всегда активен (0 = норм. – 1 = активен) P26: функция охлаждения бойлера (0 = отключена – 1 = включена)

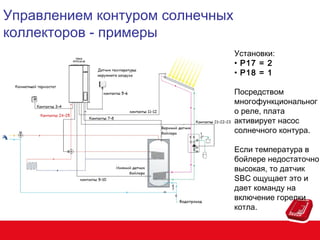

Управлением контуром солнечных коллекторов - примеры Установки: • P17 = 2 • P18 = 1 Посредством многофункциональног о реле, плата активирует насос солнечного контура. Если температура в бойлере недостаточно высокая, то датчик SBC ощущает это и дает команду на включение горелки котла.

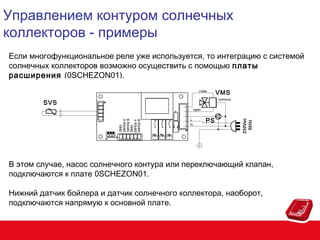

Управлением контуром солнечных коллекторов - примеры Если многофункциональное реле уже используется, то интеграцию с системой солнечных коллекторов возможно осуществить с помощью платы расширения (0SCHEZON01). VMS SVS PS В этом случае, насос солнечного контура или переключающий клапан, подключаются к плате 0SCHEZON01. Нижний датчик бойлера и датчик солнечного коллектора, наоборот, подключаются напрямую к основной плате.

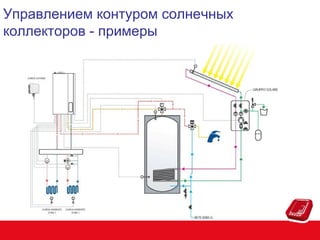

Управлением контуром солнечных коллекторов - примеры
Nias Dual Line Tech   Комбинированный котел с накопительной системой AQUA PREMIUM® Монотермический теплообменник + вторичный пластинчатый теплообменник + стратификационный накопительный бойлер емкостью 25 литров BTFS 24 – 28 – 32 закрытая камера сгорания принудительная тяга Производительность ГВС (ΔT 30K): до 200 л/10’ (32 kВт) Размеры: 750x450x535

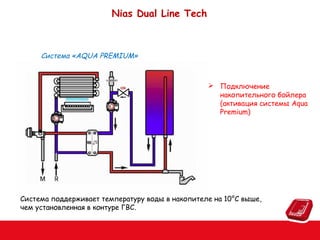

Nias Dual Line Tech Система «AQUA PREMIUM»  Подключение накопительного бойлера (активация системы Aqua Premium) Система поддерживает температуру воды в накопителе на 10°C выше, чем установленная в контуре ГВС.

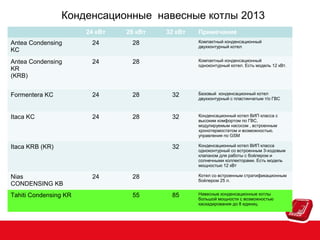

Конденсационные навесные котлы 2013 24 кВт 28 кВт Antea Condensing KC 24 28 Компактный конденсационный двухконтурный котел Antea Condensing KR (KRB) 24 28 Компактный конденсационный одноконтурный котел. Есть модель 12 кВт. Formentera KC 24 28 32 Базовый конденсационный котел двухконтурный с пластинчатым т/о ГВС Itaca KC 24 28 32 Конденсационный котел ВИП класса с высоким комфортом по ГВС, модулируемым насосом , встроенным хронотермостатом и возможностью. управления по GSM 32 Конденсационный котел ВИП класса одноконтурный со встроенным 3-ходовым клапаном для работы с бойлером и солнечными коллекторами. Есть модель мощностью 12 кВт Itaca KRВ (KR) Nias CONDENSING KB Tahiti Condensing KR 24 32 кВт Котел со встроенным стратификационным бойлером 25 л. 28 55 Примечание 85 Навесные конденсационные котлы большой мощности с возможностью каскадирования до 8 единиц

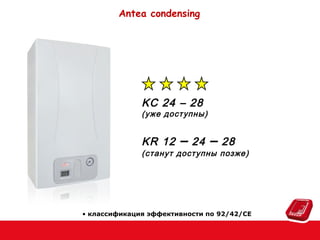

Antea condensing KC 24 – 28 (уже доступны) KR 12 – 24 – 28 (станут доступны позже ) • классификация эффективности по 92/42/CE

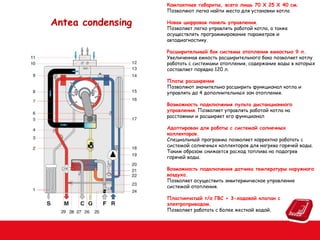

Компактные габариты, всего лишь 70 Х 25 Х 40 см. Позволяют легко найти место для установки котла Antea condensing Новая цифровая панель управления. Позволяет легко управлять работой котла, а также осуществлять программирование параметров и автодиагностику. Расширительный бак системы отопления емкостью 9 л. Увеличенная емкость расширительного бака позволяет котлу работать с системами отопления, содержание воды в которых составляет порядка 120 л. Платы расширения Позволяют значительно расширить функционал котла и управлять до 4 дополнительных зон отопления. Возможность подключения пульта дистанционного управления. Позволяет управлять работой котла на расстоянии и расширяет его функционал Адаптирован для работы с системой солнечных коллекторов. Специальный программа позволяет корректно работать с системой солнечных коллекторов для нагрева горячей воды. Таким образом снижается расход топлива на подогрев горячей воды. Возможность подключения датчика температуры наружного воздуха. Позволяет осуществить эквитермическое управление системой отопления. Пластинчатый т/о ГВС + 3-ходовой клапан с электроприводом. Позволяет работать с более жесткой водой.

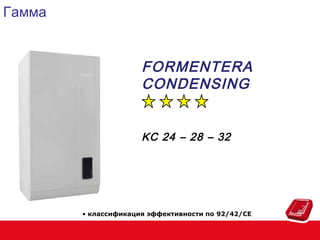

Гамма FORMENTERA CONDENSING KC 24 – 28 – 32 • классификация эффективности по 92/42/CE

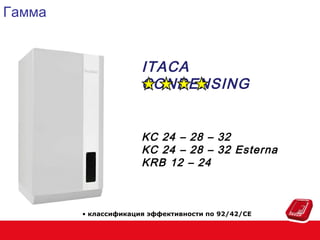

Гамма ITACA CONDENSING KC 24 – 28 – 32 KC 24 – 28 – 32 Esterna KRB 12 – 24 • классификация эффективности по 92/42/CE
Основные характеристики • Модуляция мощности в диапазоне– 1:9 • Емкость расширительного бака– 10 литров • Теплообменник ГВС – 26 пластин • Насос – 3- скоростной в Formentera, модулируемый в Itaca • Подпитка системы – ручная в Formentera, автоматическая ручная в Itaca (только для модели KC) • Интерфейс пользователя – дисплей touch screen • Многофункциональное реле для управления внешними устройствами • Класс электроизоляции – IPX5D • Подготовлено для управления системой солнечных коллекторов и/или зонами отопления • Подготовлено для подключения GSM-модема (для котла Itaca)

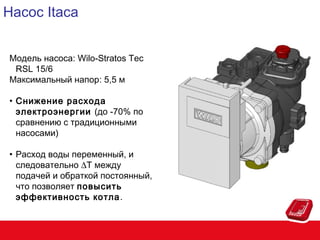

Насос Itaca Модель насоса: Wilo-Stratos Tec RSL 15/6 Максимальный напор: 5,5 м • Снижение расхода электроэнергии (до -70% по сравнению с традиционными насосами) • Расход воды переменный, и следовательно ∆T между подачей и обраткой постоянный, что позволяет повысить эффективность котла .

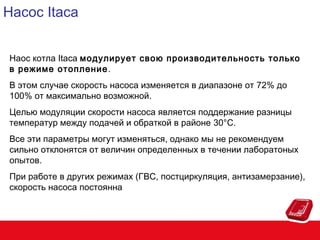

Насос Itaca Наос котла Itaca модулирует свою производительность только в режиме отопление . В этом случае скорость насоса изменяется в диапазоне от 72% до 100% от максимально возможной. Целью модуляции скорости насоса является поддержание разницы температур между подачей и обраткой в районе 30°C. Все эти параметры могут изменяться, однако мы не рекомендуем сильно отклонятся от величин определенных в течении лаборатоных опытов. При работе в других режимах (ГВС, постциркуляция, антизамерзание), скорость насоса постоянна

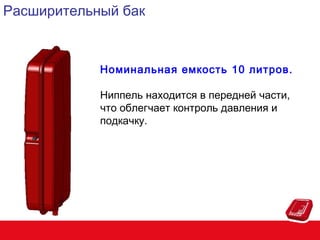

Расширительный бак Номинальная емкость 10 литров. Ниппель находится в передней части, что облегчает контроль давления и подкачку.
Датчик расхода ГВС Только в модели ITACA CTFS вместо реле протока устанавливается датчик расхода ГВС. Это было сделано с целью более точно регулировать мощность горелки в зависимости от: • расхода воды; • разницы между требуемой температурой ГВС и температурой холодной воды. Это позволило уложиться в норматив 3 звезды комфортности ГВС Ограничитель протока : • 24 кВт – 13 л/мин Порог включения: 2,5 л/мин • 28 кВт – 14 л/мин Порог отключения: 2 л/мин • 32 кВт – 16 л/мин
Термомодуль Конденсационный модуль производства Giannoni, как и в других котлах гаммы 12 кВт: 24 кВт: 28 кВт: 32 кВт: 2+1 3+1 4+1 5+1
Фронтальная пластина термомодуля Гляделка Горелка Электрод поджига и Контроля пламени В отличие от предыдущего котла в данной модели установлен моноэлектрод! ВНИМАНИЕ: Giannoni требует замены силиконовой прокладки раз в 2 года

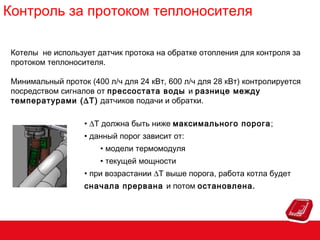

Контроль за протоком теплоносителя Котелы не использует датчик протока на обратке отопления для контроля за протоком теплоносителя. Минимальный проток (400 л/ч для 24 кВт, 600 л/ч для 28 кВт) контролируется посредством сигналов от прессостата воды и разнице между температурами (∆T) датчиков подачи и обратки. • ∆T должна быть ниже максимального порога; • данный порог зависит от: • модели термомодуля • текущей мощности • при возрастании ∆T выше порога, работа котла будет сначала прервана и потом остановлена.
Контроль системы дымоудаления Термостат дыма: порог срабатывания 105 °C Обычный как и на котлах предыдущего поколения. Датчик дыма Вместо плавкого предохранителя. Порог срабатывания 150 °C. Если данный порог достигнут, то теплообменник предположительно необратимо поврежден и подлежит замена.

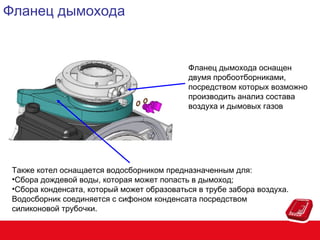

Фланец дымохода Фланец дымохода оснащен двумя пробоотборниками, посредством которых возможно производить анализ состава воздуха и дымовых газов Также котел оснащается водосборником предназначенным для: •Сбора дождевой воды, которая может попасть в дымоход; •Сбора конденсата, который может образоваться в трубе забора воздуха. Водосборник соединяется с сифоном конденсата посредством силиконовой трубочки.

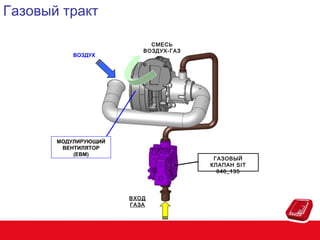

Газовый тракт ВОЗДУХ СМЕСЬ ВОЗДУХ-ГАЗ МОДУЛИРУЮЩИЙ ВЕНТИЛЯТОР (EBM) ГАЗОВЫЙ КЛАПАН SIT 848_135 ВХОД ГАЗА

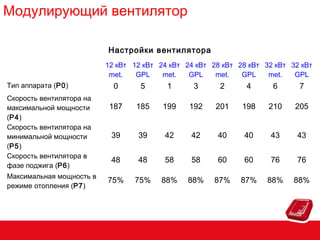

Модулирующий вентилятор Настройки вентилятора 12 кВт 12 кВт 24 кВт 24 кВт 28 кВт 28 кВт 32 кВт 32 кВт met. GPL met. GPL met. GPL met. GPL Тип аппарата (P0) Скорость вентилятора на максимальной мощности (P4) Скорость вентилятора на минимальной мощности (P5) Скорость вентилятора в фазе поджига (P6) Максимальная мощность в режиме отопления (P7) 0 5 1 3 2 4 6 7 187 185 199 192 201 198 210 205 39 39 42 42 40 40 43 43 48 48 58 58 60 60 76 76 75% 75% 88% 88% 87% 87% 88% 88%

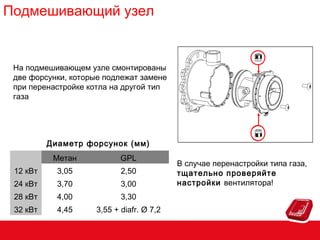

Подмешивающий узел На подмешивающем узле смонтированы две форсунки, которые подлежат замене при перенастройке котла на другой тип газа Диаметр форсунок (мм) Метан GPL 12 кВт 3,05 2,50 24 кВт 3,70 3,00 28 кВт 4,00 3,30 32 кВт 4,45 3,55 + diafr. Ø 7,2 В случае перенастройки типа газа, тщательно проверяйте настройки вентилятора!

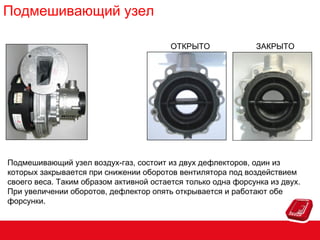

Подмешивающий узел ОТКРЫТО ЗАКРЫТО Подмешивающий узел воздух-газ, состоит из двух дефлекторов, один из которых закрывается при снижении оборотов вентилятора под воздействием своего веса. Таким образом активной остается только одна форсунка из двух. При увеличении оборотов, дефлектор опять открывается и работают обе форсунки.

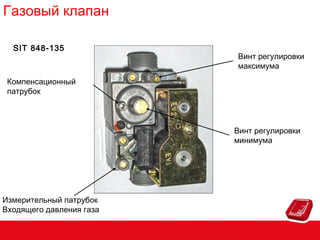

Газовый клапан SIT 848-135 Винт регулировки максимума Компенсационный патрубок Винт регулировки минимума Измерительный патрубок Входящего давления газа

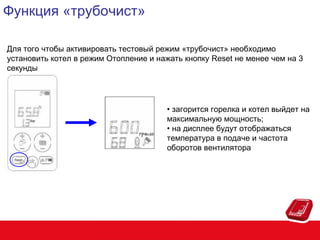

Функция «трубочист» Для того чтобы активировать тестовый режим «трубочист» необходимо установить котел в режим Отопление и нажать кнопку Reset не менее чем на 3 секунды • загорится горелка и котел выйдет на максимальную мощность; • на дисплее будут отображаться температура в подаче и частота оборотов вентилятора

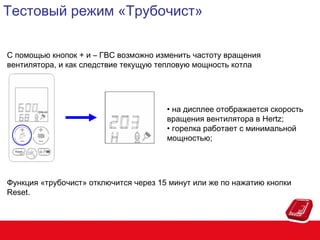

Тестовый режим «Трубочист» С помощью кнопок + и – ГВС возможно изменить частоту вращения вентилятора, и как следствие текущую тепловую мощность котла • на дисплее отображается скорость вращения вентилятора в Hertz; • горелка работает с минимальной мощностью; Функция «трубочист» отключится через 15 минут или же по нажатию кнопки Reset.
Регулировка газового клапана •Проверьте давление газа перед котлов. Слишком низкое давление газа не гарантирует нормальную работу котла. B • Снимите защитную крышку с винта регулировки минимума (C). C • включите котел в режим «Трубочист» и вставьте зонд в пробоотборник. • отрегулируйте содержание CO2 на максимальной мощности, вращая винт B, проверьте значение по таблице:  Вращайте по часовой стрелке для увеличения;  вращайте против часовой стрелки для уменьшения.
Регулировка газового клапана • Нажимайте кнопку“- ГВС” для того чтобы перевести котел на минимальную мощность (42 Гц для 24 кВт, 40 Гц для 28 кВт). B • Отрегулируйте содержание CO2 на минимальной мощности с помощью винта C, проверьте значение по таблице. C • Нажимайте кнопку“+ ГВС” для того чтобы перевести котел на максимальную мощность (199 Гц для 24 кВт метан, 192 Гц для r 24 кВт GPL, 208 Гц для 28 кВт). • Еще раз проверьте содержание CO2 на максимальной мощности и если необходимо, скорректируйте с помощью винта B. • выйдите из режима «Трубочист» нажав кнопку “reset”. Содержание CO2 12 – 28 кВт 24 – 32 кВт Max Min Max Min метан 9,0 9,3 9,0 9,3 GPL 10,0 10,3 10,0 10,0

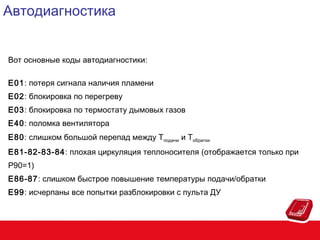

Автодиагностика Вот основные коды автодиагностики: E01: потеря сигнала наличия пламени E02: блокировка по перегреву E03: блокировка по термостату дымовых газов E40: поломка вентилятора E80: слишком большой перепад между Tподачи и Tобратки E81-82-83-84: плохая циркуляция теплоносителя (отображается только при P90=1) E86-87: слишком быстрое повышение температуры подачи/обратки E99: исчерпаны все попытки разблокировки с пульта ДУ

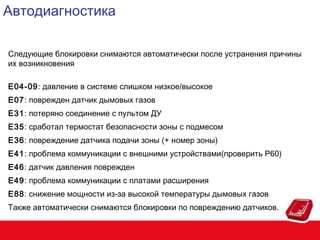

Автодиагностика Следующие блокировки снимаются автоматически после устранения причины их возникновения E04-09: давление в системе слишком низкое/высокое E07: поврежден датчик дымовых газов E31: потеряно соединение с пультом ДУ E35: сработал термостат безопасности зоны с подмесом E36: повреждение датчика подачи зоны (+ номер зоны) E41: проблема коммуникации с внешними устройствами(проверить P60) E46: датчик давления поврежден E49: проблема коммуникации с платами расширения E88: снижение мощности из-за высокой температуры дымовых газов Также автоматически снимаются блокировки по повреждению датчиков.
Автодиагностика Если блокировка требует ручной разблокировки, то необходимо нажать кнопку Reset. В этом случае подсвечивается дисплей и кнопка Reset Если это блокировка снимается автоматически, то подсвечивается только дисплей.
Автодиагностика Три ошибки могут быть сняты только сервисным инженером: E89: температура дымовых газов меньше чем температура обратки E90: превышен порог температуры дымовых газов E91: слишком быстрое возрастание температуры дымовых газов Нажмите кнопки Reset и Режим работы Появится символ гаечного ключа Нажмите кнопку Reset еще раз
Отображение параметров Возможно просмотреть значение всех программируемых параметров, нажимая кнопку“i” Formenter a Itaca Нажмите кнопку Reset для возвращения в обычный режим

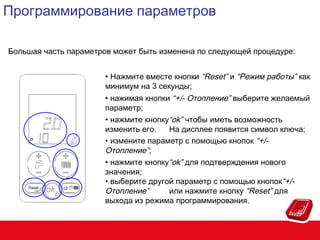

Программирование параметров Большая часть параметров может быть изменена по следующей процедуре: • Нажмите вместе кнопки “Reset” и “Режим работы” как минимум на 3 секунды; • нажимая кнопки “+/- Отопление” выберите желаемый параметр; • нажмите кнопку“ok” чтобы иметь возможность изменить его. На дисплее появится символ ключа; • измените параметр с помощью кнопок “+/Отопление”; • нажмите кнопку“ok” для подтверждения нового значения; • выберите другой параметр с помощью кнопок“+/Отопление” или нажмите кнопку “Reset” для выхода из режима программирования.
Программирование многофункционального реле Многофункциональное реле может выполнять различные функции. Его назначение устанавливается с помощью параметра P17: P17 = 0: удаленная диспетчиризация P17 = 1: реле замыкается при наличии запроса от пульта ДУ или TA1 P17 = 2: реле замыкается при наличии запроса от контура солнечных коллекторов P17 = 3: реле замыкается при наличии запроса от TA2

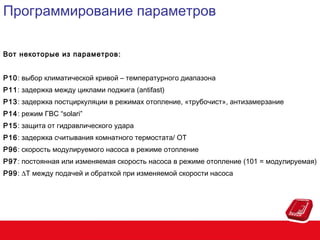

Программирование параметров Вот некоторые из параметров : P10: выбор климатической кривой – температурного диапазона P11: задержка между циклами поджига (antifast) P13: задержка постциркуляции в режимах отопление, «трубочист», антизамерзание P14: режим ГВС “solari” P15: защита от гидравлического удара P16: задержка считывания комнатного термостата/ OT P96: скорость модулируемого насоса в режиме отопление P97: постоянная или изменяемая скорость насоса в режиме отопление (101 = модулируемая) P99: ∆T между подачей и обраткой при изменяемой скорости насоса
Параметры super tecnici Некоторые параметры super tecnici могут быть использованы при техническом обслуживании котла : P01-05: отображение 5 последних блокировок котла P06: обнуление памяти блокировок P07: общее количество блокировок с момента обнуления P08: отображение месяцев работы платы P10: давление начала автоматической подпитки P11: давление окончания автоматической подпитки P12: максимальное время автоматической подпитки P16: максимальное количество подпиток в течении месяца
GSM-модем Котел Itaca имеет возможность управления по GSM каналу. Для этого необходимо установить опциональный комплект код 0KITMGSM00, в составе: • платы управления; • кабелей; • модема GSM. Посредством данного комплекта возможно контролировать основные параметры работы котла : • устанавливать режим работы; • устанавливать температуру зон отопления; • устанавливать температуру бойлера; • просматривать установленные температуры зон и бойлера. Для доступа к функциям GSM-модема необходимо ввести пароль .
GSM-модем, примеры Для активации зоны отопления, необходимо отправить значение т-ры подачи в этой зоне. Например, требуется активировать зону 1 с температурой 22 °C: *1234*S1*22* пароль значение Команда (т-ра подачи зоны1) И наоборот, для того чтобы отключить зону отопления, необходимо отправить значение т-ры подачи равное нулю: *1234*S1*0* Внимание:При отсутствии датчика комнатной т-ры или пульта ДУ, необходимо отправлять значение т-ры подачи а не т-ры в помещении!

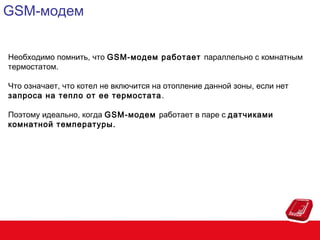

GSM-модем Необходимо помнить, что GSM-модем работает параллельно с комнатным термостатом. Что означает, что котел не включится на отопление данной зоны, если нет запроса на тепло от ее термостата . Поэтому идеально, когда GSM-модем работает в паре с датчиками комнатной температуры.

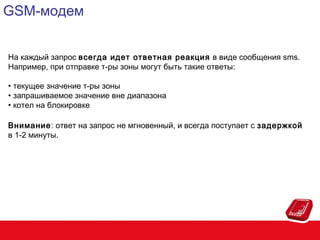

GSM-модем На каждый запрос всегда идет ответная реакция в виде сообщения sms. Например, при отправке т-ры зоны могут быть такие ответы: • текущее значение т-ры зоны • запрашиваемое значение вне диапазона • котел на блокировке Внимание: ответ на запрос не мгновенный, и всегда поступает с задержкой в 1-2 минуты.

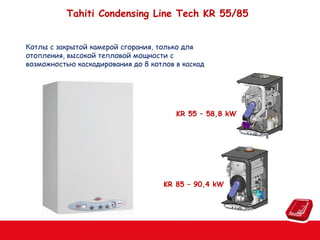

Tahiti Condensing Line Tech KR 55/85 Котлы с закрытой камерой сгорания, только для отопления, высокой тепловой мощности c возможностью каскадирования до 8 котлов в каскад KR 55 – 58,8 kW KR 85 – 90,4 kW

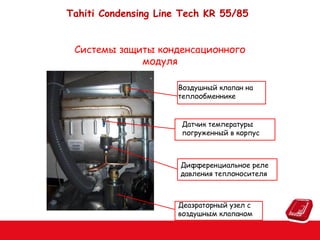

Tahiti Condensing Line Tech KR 55/85 Системы защиты конденсационного модуля Воздушный клапан на теплообменнике Датчик температуры погруженный в корпус Дифференциальное реле давления теплоносителя Деаэраторный узел с воздушным клапаном
Напольные котлы Fondital Гамма продукции: • • • • • Bali (18 – 99 кВт) ELBA DUAL(23 – 73 кВт) Capri (24 – 43 кВт) Rodi Dual HR (70 – 1300 кВт) Rodi Dual HR (1400 – 3500 кВт)

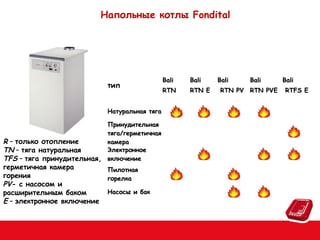

Напольные котлы Fondital тип Натуральная тяга Принудительная тяга/герметичная R – только отопление камера Электронное TN – тяга натуральная TFS – тяга принудительная, включение герметичная камера горения PV- с насосом и расширительным баком E – электронное включение Пилотная горелка Насосы и бак Bali Bali RTN RTN E Bali Bali RTN PV RTN PVE Bali RTFS E

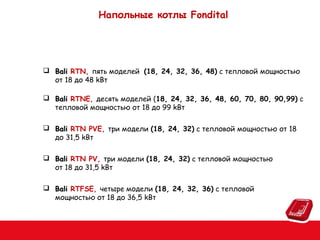

Напольные котлы Fondital  Bali RTN, пять моделей (18, 24, 32, 36, 48) с тепловой мощностью от 18 до 48 kВт  Bali RTNE, десять моделей (18, 24, 32, 36, 48, 60, 70, 80, 90,99) с тепловой мощностью от 18 до 99 kВт  Bali RTN PVE, три модели (18, 24, 32) с тепловой мощностью от 18 до 31,5 kВт  Bali RTN PV, три модели (18, 24, 32) с тепловой мощностью от 18 до 31,5 kВт  Bali RTFSE, четыре модели (18, 24, 32, 36) с тепловой мощностью от 18 до 36,5 kВт
Напольные котлы Fondital Электрокомплект для управления 3 зонами отопления 0KITPOMZ00
Напольные котлы Fondital Электрокомплект для управления 3 зонами отопления 0KITPOMZ00

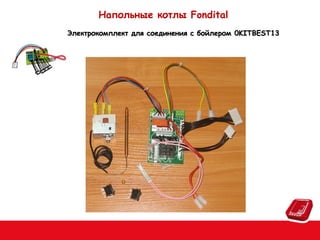

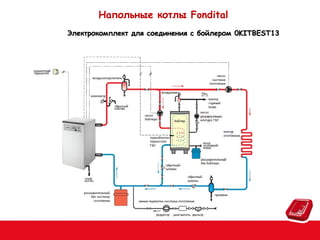

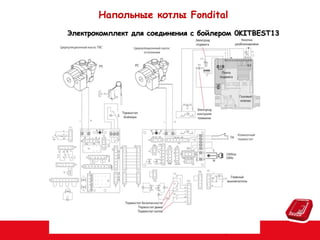

Напольные котлы Fondital Электрокомплект для соединения с бойлером 0KITBEST13
Напольные котлы Fondital Электрокомплект для соединения с бойлером 0KITBEST13
Напольные котлы Fondital Электрокомплект для соединения с бойлером 0KITBEST13

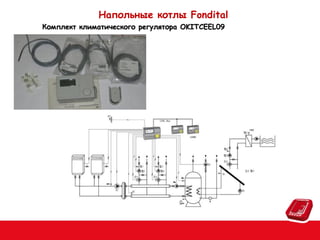

Напольные котлы Fondital Комплект климатического регулятора OKITCEEL09

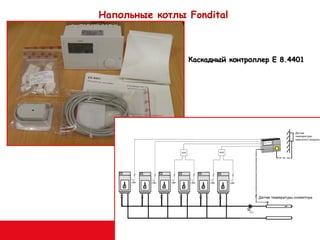

Напольные котлы Fondital Каскадный контроллер Е 8.4401
Напольные котлы Fondital Bali B    Комбинированный термоблок с накопительной системой AQUA PREMIUM® Чугунный теплообменник + вторичный пластинчатый теплообменник + накопительный бойлер из нержавеющей стали емкостью 60 литров Атмосферная газовая горелка из нержавеющей стали BTNE 25 – 32 – 42 открытая камера сгорания естественная тяга BTFS 24 – 32 – 36 закрытая камера сгорания принудительная тяга Производительность ГВС: до 280 л/10’ (ΔT 30K)

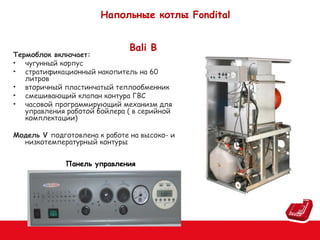

Напольные котлы Fondital Bali B Термоблок включает: • чугунный корпус • стратификационный накопитель на 60 литров • вторичный пластинчатый теплообменник • смешивающий клапан контура ГВС • часовой программирующий механизм для управления работой бойлера ( в серийной комплектации) Модель V подготовлена к работе на высоко- и низкотемпературный контуры Панель управления

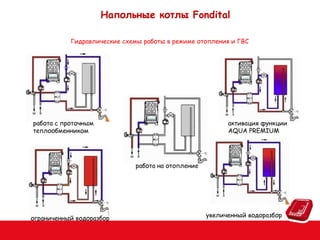

Напольные котлы Fondital Гидравлические схемы работы в режиме отопления и ГВС работа с проточным теплообменником активация функции AQUA PREMIUM работа на отопление ограниченный водоразбор увеличенный водоразбор

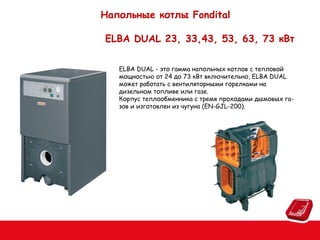

Напольные котлы Fondital ELBA DUAL 23, 33,43, 53, 63, 73 кВт ELBA DUAL - это гамма напольных котлов с тепловой мощностью от 24 до 73 кВт включительно, ELBA DUAL может работать с вентиляторными горелками на дизельном топливе или газе. Корпус теплообменника с тремя проходами дымовых газов и изготовлен из чугуна (EN-GJL-200).
ELBA DUAL сочетаемые горелки

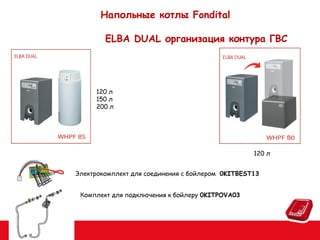

Напольные котлы Fondital ELBA DUAL организация контура ГВС 120 л 150 л 200 л 120 л Электрокомплект для соединения с бойлером 0KITBEST13 Комплект для подключения к бойлеру 0KITPOVA03

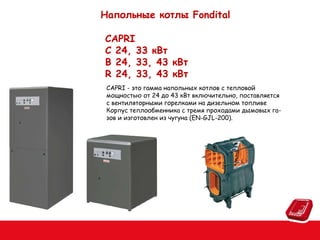

Напольные котлы Fondital СAPRI C 24, 33 кВт B 24, 33, 43 кВт R 24, 33, 43 кВт CAPRI - это гамма напольных котлов с тепловой мощностью от 24 до 43 кВт включительно, поставляется с вентиляторными горелками на дизельном топливе Корпус теплообменника с тремя проходами дымовых газов и изготовлен из чугуна (EN-GJL-200).
СAPRI R 24, 33, 43 кВт • Корпус котла из чугунных элементов с тремя ходами дымовых газов • Дутьевая жидкотопливная одноступенчатая горелка с нагревательным элементом • Топливный фильтр на подающем трубопроводе • Многоскоростной циркуляционный насос • Расширительный бак объемом 12 литров • Панель управления приспособлена для подключения комнатного термостата и внешнего бойлера (А) • Кожух из гальванически оцинкованной стали, покрашенной порошковыми красками • Возможность подсоединения внешнего бойлера • Класс энергоэффективности согласно 92/42 СEE: ★★ • Среди принадлежностей имеется пульт дистанционного управления котлом • Для устройства зональных систем с использованием пульта дистанционного управления имеется специальная электронная плата (не входит в базовую комплектацию)

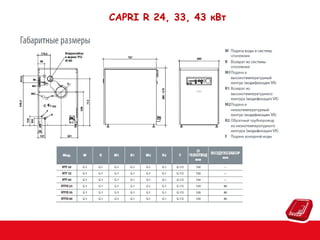

СAPRI R 24, 33, 43 кВт
СAPRI R 24, 33, 43 кВт СAPRI R СAPRI RVA

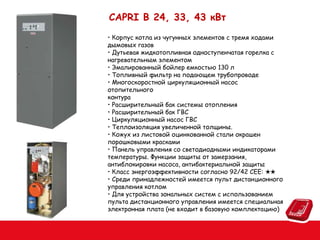

СAPRI B 24, 33, 43 кВт • Корпус котла из чугунных элементов с тремя ходами дымовых газов • Дутьевая жидкотопливная одноступенчатая горелка с нагревательным элементом • Эмалированный бойлер емкостью 130 л • Топливный фильтр на подающем трубопроводе • Многоскоростной циркуляционный насос отопительного контура • Расширительный бак системы отопления • Расширительный бак ГВС • Циркуляционный насос ГВС • Теплоизоляция увеличенной толщины. • Кожух из листовой оцинкованной стали окрашен порошковыми красками • Панель управления со светодиодными индикаторами температуры. Функции защиты от замерзания, антиблокировки насоса, антибактериальной защиты • Класс энергоэффективности согласно 92/42 СEE: ★★ • Среди принадлежностей имеется пульт дистанционного управления котлом • Для устройства зональных систем с использованием пульта дистанционного управления имеется специальная электронная плата (не входит в базовую комплектацию)

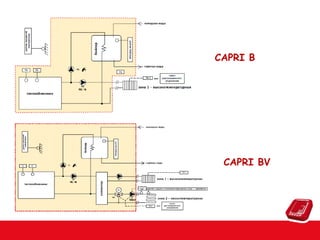

СAPRI B СAPRI BV
СAPRI C 24, 33 кВт • Корпус котла из чугунных элементов с тремя ходами дымовых газов • Дутьевая жидкотопливная одноступенчатая горелка с нагревательным элементом • Топливный фильтр на подающем трубопроводе • Проточный теплообменник для производства воды ГВС с эффектом мининакопителя от чугунного корпуса котла • Циркуляционный насос ГВС • Циркуляционный насос системы отопления • Расширительный бак объемом 8 литров • Панель управления приспособлена для подключения комнатного термостата • Кожух из листовой оцинкованной стали окрашен порошковыми красками • Класс энергоэффективности согласно 92/42 СEE: ★★ • Среди принадлежностей имеется пульт дистанционного управления котлом Для устройства зональных систем с использованием пульта дистанционного управления имеется специальная электронная плата (не входит в базовую комплектацию)

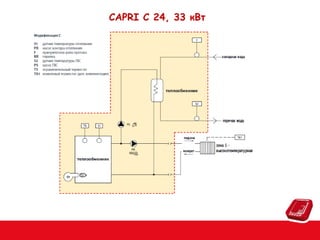

СAPRI C 24, 33 кВт

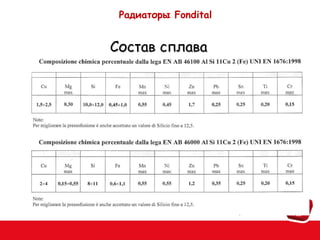

Радиаторы Fondital Состав сплава

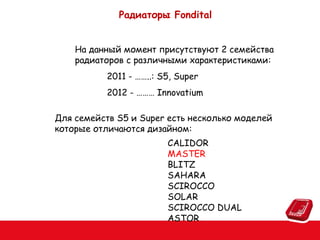

Радиаторы Fondital На данный момент присутствуют 2 семейства радиаторов с различными характеристиками: 2011 - ……..: S5, Super 2012 - ……… Innovatium Для семейств S5 и Super есть несколько моделей которые отличаются дизайном: CALIDOR MASTER BLITZ SAHARA SCIROCCO SOLAR SCIROCCO DUAL ASTOR

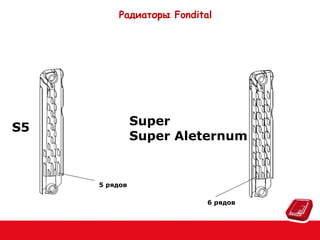

Радиаторы Fondital Super Super Aleternum S5 5 рядов 6 рядов
Радиаторы Fondital
Радиаторы Nova Florida
Радиаторы Nova Florida Добавлен второй воздухозаборник

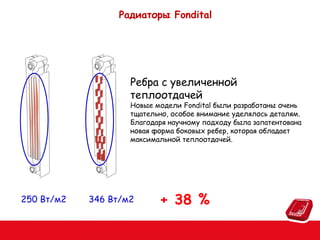

Радиаторы Fondital Ребра с увеличенной теплоотдачей Новые модели Fondital были разработаны очень тщательно, особое внимание уделялось деталям. Благодаря научному подходу была запатентована новая форма боковых ребер, которая обладает максимальной теплоотдачей. 250 Вт/м2 346 Вт/м2 + 38 %

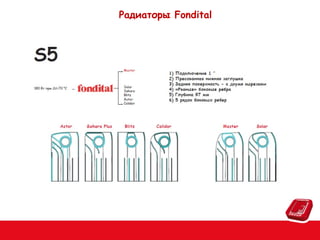

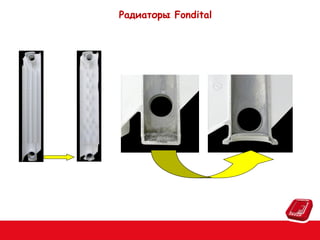

Радиаторы Fondital
Радиаторы Fondital
Радиаторы Fondital Aleternum это внутреннее покрытие радиатора на основе каучука которое защищает метал от контакта с водой. Таким образом исключается коррозия алюминия.

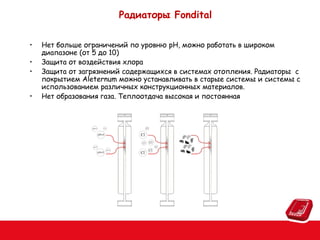

Радиаторы Fondital • • • • Нет больше ограничений по уровню pH, можно работать в широком диапазоне (от 5 до 10) Защита от воздействия хлора Защита от загрязнений содержащихся в системах отопления. Радиаторы с покрытием Aleternum можно устанавливать в старые системы и системы с использованием различных конструкционных материалов. Нет образования газа. Теплоотдача высокая и постоянная

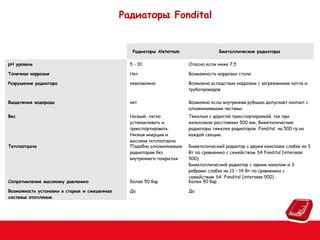

Радиаторы Fondital Радиаторы Aleternum Бметаллические радиаторы pH уровень 5 - 10 Опасно если ниже 7,5 Точечная коррозия Нет Возможность коррозии стали Разрушение радиатора невозможно Возможно вследствие коррозии с загрязнением котла и трубопроводов Выделение водорода нет Возможно если внутренняя рубашка допускает контакт с алюминиевыми частями Вес Низкий, легко устанавливать и транспортировать. Низкая инерция и высокая теплоотдача Подобна алюминиевым радиаторам без внутреннего покрытия Тяжелые с дорогой транспортировкой, так при межосевом расстоянии 500 мм, биметалические радиаторы тяжелее радиаторов Fondital на 500 гр на каждой секции. Теплоотдача Сопротивление высокому давлению Более 50 бар Биметалический радиатор с двумя каналами слабее на 3 Вт по сравнению с семейством S4 Fondital (interasse 500). Биметаллический радиатор с одним каналом и 3 ребрами слабее на 13 – 14 Вт по сравнению с семейством S4 Fondital (interasse 500) . Более 50 бар Возможность установки в старые и смешенные системы отопления Да Да

More Related Content

PDF
Vitogas 100-F
bydimakoltsov

PDF
Vitogas 100-F
bydimakoltsov

PDF
Vitopend WH1D
bydimakoltsov

PDF
Купить газовые котлы Аriston Сares X
byvitlenko

PDF
Vitorond 100 ab80
bydimakoltsov

PDF
Vitorond 100
bydimakoltsov

PDF
Заказать газовый котел Vitopend 100 w 12 k w в Гомеле
byvitlenko

PDF
Заказать газовый котел Vitodens 100 w в Гомеле
byvitlenko

Vitogas 100-F
bydimakoltsov

Vitogas 100-F
bydimakoltsov

Vitopend WH1D
bydimakoltsov

Купить газовые котлы Аriston Сares X
byvitlenko

Vitorond 100 ab80
bydimakoltsov

Vitorond 100
bydimakoltsov

Заказать газовый котел Vitopend 100 w 12 k w в Гомеле
byvitlenko

Заказать газовый котел Vitodens 100 w в Гомеле
byvitlenko


What's hot

PDF
Инструкция напольные газовые котлы Protherm-Медведь
byvitlenko

PDF
каталог Apach 2015 (1)
byApach Lab

PDF
Каталог Meibes на rbu-osnova.by (станции, термостаты, термоголовки, узлы подк...
byvitlenko

PPT
Умная автоматика в управлении домом
byOleksii Tatianchenko

PDF
Описание напольных газовых котлов Protherm-Медведь
byvitlenko

PPT
ООО «Данфосс», информационный доклад "Решения для энергосбережения на объекта...
bydarin-t

PDF
Granulu degļi un to efektivitāte.
byElektrumlv

PDF
Apach catalog 2013
byApach Lab

PDF
St91
bydefro1

PDF
ECPRU15-004 Optimised for heating-tcm135-354481-1
byКомпания ЛИКОНД

PDF
Профессиональные конвекционные печи Smeg
byViktor DisPlyus

PDF
Профессиональные печи для выпечки Unox
byViktor DisPlyus

PDF
каталог серии Line miss
byDispley Plyus

PPT
BOI present
byAytres

PDF
автоматикакотла 2 (1)
bySerghei Buciuceanu

PPT
ЛОГИКА РАБОТЫ КОТЛА В РЕЖИМАХ: ОТОПЛЕНИЕ / ГВС
byplayloud

PDF
Газовый напольный котел Protherm Медведь 30 PLO
byAl Maks

PDF
Газовый напольный котел Buderus Logano G124-32 WS "RU"
byAl Maks

PDF
(Eko gre rosyjska dtr)
bydefro1

PDF
Газовый напольный котел Protherm Медведь
byAl Maks

Инструкция напольные газовые котлы Protherm-Медведь
byvitlenko

каталог Apach 2015 (1)
byApach Lab

Каталог Meibes на rbu-osnova.by (станции, термостаты, термоголовки, узлы подк...
byvitlenko

Умная автоматика в управлении домом
byOleksii Tatianchenko

Описание напольных газовых котлов Protherm-Медведь
byvitlenko

ООО «Данфосс», информационный доклад "Решения для энергосбережения на объекта...
bydarin-t

Granulu degļi un to efektivitāte.
byElektrumlv

Apach catalog 2013
byApach Lab

St91
bydefro1

ECPRU15-004 Optimised for heating-tcm135-354481-1
byКомпания ЛИКОНД

Профессиональные конвекционные печи Smeg
byViktor DisPlyus

Профессиональные печи для выпечки Unox
byViktor DisPlyus

каталог серии Line miss
byDispley Plyus

BOI present
byAytres

автоматикакотла 2 (1)
bySerghei Buciuceanu

ЛОГИКА РАБОТЫ КОТЛА В РЕЖИМАХ: ОТОПЛЕНИЕ / ГВС
byplayloud

Газовый напольный котел Protherm Медведь 30 PLO
byAl Maks

Газовый напольный котел Buderus Logano G124-32 WS "RU"
byAl Maks

(Eko gre rosyjska dtr)
bydefro1

Газовый напольный котел Protherm Медведь
byAl Maks


Viewers also liked

PPT
Kaszkád kazánrendszerek működése
byGerst Gábor

PPTX
Crak derp test run lol
bylunn lam

DOC
China micro grid technology progress and prospects forecast report, 2013-2018
byQianzhan Intelligence

PDF
China chemical medicine preparation industry production & marketing demand an...
byQianzhan Intelligence

DOCX
First research
byyaserpr

DOC
China automated warehouse industry investment demand and development prospect...
byQianzhan Intelligence

DOC
China industrial gas industry market forecast and investment strategic planni...
byQianzhan Intelligence

PDF
China luxury industry market demand and investment forecast report, 2013 2017
byQianzhan Intelligence

PDF
China banking industry market research and prospect forecast report
byQianzhan Intelligence

DOC
China coal industry development trend and investment strategic decision repor...
byQianzhan Intelligence

PDF
China banking industry market research and prospect forecast report
byQianzhan Intelligence

PDF
China retailing industry market forecast and investment strategy planning rep...
byQianzhan Intelligence

DOC
China engineering consultation industry development prospects and investment ...
byQianzhan Intelligence

PDF
Take Your Blue Email Notifications to the Next Level
byfreshlybakedpixels

PDF
China chemical medicine preparation industry production & marketing demand an...
byQianzhan Intelligence

PDF
Weight disorders Sitemap - Page 1
bythreateningband42

Kaszkád kazánrendszerek működése
byGerst Gábor

Crak derp test run lol
bylunn lam

China micro grid technology progress and prospects forecast report, 2013-2018
byQianzhan Intelligence

China chemical medicine preparation industry production & marketing demand an...
byQianzhan Intelligence

First research
byyaserpr

China automated warehouse industry investment demand and development prospect...
byQianzhan Intelligence

China industrial gas industry market forecast and investment strategic planni...
byQianzhan Intelligence

China luxury industry market demand and investment forecast report, 2013 2017
byQianzhan Intelligence

China banking industry market research and prospect forecast report
byQianzhan Intelligence

China coal industry development trend and investment strategic decision repor...
byQianzhan Intelligence

China banking industry market research and prospect forecast report
byQianzhan Intelligence

China retailing industry market forecast and investment strategy planning rep...
byQianzhan Intelligence

China engineering consultation industry development prospects and investment ...
byQianzhan Intelligence

Take Your Blue Email Notifications to the Next Level
byfreshlybakedpixels

China chemical medicine preparation industry production & marketing demand an...
byQianzhan Intelligence

Weight disorders Sitemap - Page 1
bythreateningband42


Similar to Fondital gamma 2013 per sankt-peterburgo

PDF
Decoflame каталог 2014
byDecoflame

PDF
Инструкция котла Bosch 6000 gaz
byvitlenko

PDF
каталог Belvedere heat 2018
byAlexUst

PDF
Decoflame каталог 2013
byDecoflame

PDF
Купить газовый котел Vitodens 100 w в гомеле
byvitlenko

PDF
Каталог газовых котлов BOSCH в Гомеле
byvitlenko

PDF
каталог оборудования Protherm 2008
byburfa

PDF
Цены котлы и оборудование Viessmann в Гомеле на РБУ основа
byvitlenko

PDF
Инструкция Austroflamm
byКПД плюс

PDF
Топки Экокамин
byКПД плюс

PDF
Contura 2017
byКПД плюс

PPTX
Тепловой насос Daikin Altherma от компании "ЛИКОНД"
byКомпания ЛИКОНД

PDF
Catalog biofireplacesru2014
byАртем Гавердовский

PDF
Газовый напольный котел Bosch ZBS 30/210 S solar
byAl Maks

PDF
Katalog 2015
byDecoflame

PDF
Твердотопливный напольный котел Buderus Logano G221-20
byAl Maks

PDF
Твердотопливный напольный котел Buderus Logano G221-25
byAl Maks

PDF
Генеральный каталог BAXI 2019
byAl-job

PPS
6 презентация 01.1
byVictoria Best

PPTX
Компакт-котельные SMAGA: особенности конструкции и проектирования
byДмитро Душейко

Decoflame каталог 2014
byDecoflame

Инструкция котла Bosch 6000 gaz
byvitlenko

каталог Belvedere heat 2018
byAlexUst

Decoflame каталог 2013
byDecoflame

Купить газовый котел Vitodens 100 w в гомеле
byvitlenko

Каталог газовых котлов BOSCH в Гомеле
byvitlenko

каталог оборудования Protherm 2008
byburfa

Цены котлы и оборудование Viessmann в Гомеле на РБУ основа
byvitlenko

Инструкция Austroflamm
byКПД плюс

Топки Экокамин
byКПД плюс

Contura 2017
byКПД плюс

Тепловой насос Daikin Altherma от компании "ЛИКОНД"
byКомпания ЛИКОНД

Catalog biofireplacesru2014
byАртем Гавердовский

Газовый напольный котел Bosch ZBS 30/210 S solar
byAl Maks

Katalog 2015
byDecoflame

Твердотопливный напольный котел Buderus Logano G221-20
byAl Maks

Твердотопливный напольный котел Buderus Logano G221-25
byAl Maks

Генеральный каталог BAXI 2019
byAl-job

6 презентация 01.1
byVictoria Best

Компакт-котельные SMAGA: особенности конструкции и проектирования
byДмитро Душейко


Fondital gamma 2013 per sankt-peterburgo

  • 1.
  • 2.
    Неконденсационные (традиционные) навесныекотлы 2013 24 кВт 28 кВт 32 кВт Примечание Victoria compact 24 CTN AF 24 CTFS AF Простой тендерный котел Antea 24 CTN AF 24 CTFS AF Компактный котел с битермическим т/о Antea 24 CTFS Компактный котел с 2 т/о (пластинчатым ГВС) Formentera 24 CTN 24 CTFS 24 RTN 28 CTFS 28 CTN 32 CTFS Базовый котел с 2 т/о (пластинчатый ГВС) Itaca 24 CTFS 24 RTFS 28 CTFS 28 RTFS 32 CTFS Котел ВИП класса, только с закрытой камерой сгорания Nias Dual Line Tech 24 BTFS 28 BTFS 32 BTFS Котел со встроенным стратификационным бойлером 25 л.
  • 3.
    Victoria compact 700 CTFS 24AF CTN 24 AF  КОМПАКТНЫЕ ГАБАРИТЫ 700 x 400 x 250 мм Простое управление с помощью ручек регулировки 25 0 400  НЕЗНАЧИТЕЛЬНЫЙ ВЕС 25 кг CTN 27,5 кг CTFS
  • 4.
    Victoria compact •Расширительный бак соединенпосредством гибкого шланга с металлической оплеткой для удобства демонтажа и обслуживания •Циркуляционный насос встроен в гидравлический блок (автоматический воздушный клапан, сливной кран, реле давления воды, клапан безопасности 3 бар, кран заполнения)
  • 5.
    Antea AF ANTEA CTFS 24AF CTN 24 AF • Классификация КПД согласно 92/42/CE
  • 6.
    Antea AF Компактные габариты,всего лишь 70 Х 25 Х 40 см. Позволяют легко найти место для установки котла Новая цифровая панель управления. Позволяет легко управлять работой котла, а также осуществлять программирование параметров и автодиагностику. Расширительный бак системы отопления емкостью 7 л. Увеличенная емкость расширительного бака позволяет котлу работать с системами отопления, содержание воды в которых составляет порядка 100 л. 3 температурных датчика. Два в контуре отопления и один в контуре ГВС. Позволяют более точно поддерживать заданную температуру и снижают расход топлива Возможность подключения пульта дистанционного управления. Позволяет управлять работой котла на расстоянии и расширяет его функционал Адаптирован для работы с системой солнечных коллекторов. Специальный программа позволяет корректно работать с системой солнечных коллекторов для нагрева горячей воды. Таким образом снижается расход топлива на подогрев горячей воды. Современный инновационный дизайн. Отражает последние веяния итальянского промдизайна и отлично гармонирует со всеми типами интерьеров.
  • 7.
  • 8.
    Antea Компактные габариты, всеголишь 70 Х 25 Х 40 см. Позволяют легко найти место для установки котла Новая цифровая панель управления. Позволяет легко управлять работой котла, а также осуществлять программирование параметров и автодиагностику. Расширительный бак системы отопления емкостью 7 л. Увеличенная емкость расширительного бака позволяет котлу работать с системами отопления, содержание воды в которых составляет порядка 100 л. 2 температурных датчика. В контуре отопления и в контуре ГВС. Позволяют более точно поддерживать заданную температуру и снижают расход топлива Возможность подключения пульта дистанционного управления. Позволяет управлять работой котла на расстоянии и расширяет его функционал Адаптирован для работы с системой солнечных коллекторов. Специальный программа позволяет корректно работать с системой солнечных коллекторов для нагрева горячей воды. Таким образом снижается расход топлива на подогрев горячей воды. Возможность подключения датчика температуры наружного воздуха. Позволяет осуществить эквитермическое управление системой отопления. Пластинчатый т/о ГВС + 3-ходовой клапан с электроприводом. Позволяет работать с более жесткой водой.
  • 9.
    Antea AF противVictoria compact Увеличенный объем расширительного бака 7 л (был 6 литров). Это дает возможность работать с системами в которых содержится большее количество теплоносителя. Так, расширительный бак емкостью в 6 л. Может работать с сситемой максимальным объемом в 110 л, а 7 – 135 л. • Вентилятор увеличенной мощности. Теперь он способен «продавить 6 м коаксиального дымохода и до 47 м раздельного 80/80 (это особенно актуально в многоэтажках) • Три температурных датчика (2 на отопление и 1 на горячую воду) – более точный контроль температуры горячей воды и более точная регулировка мощности горелки (повышается экономичность котла, избегаем «перетопов»). Было 2. • Усовершенствованная конструкция прессостата (более приспособлен к нашему холодному и влажному климату) • Дисплей + кнопки ( более широкие возможности автодиагностики и программирования параметров). В отличии от Panarea compact теперь мы можем: • регулировать максимальную мощность в режиме отопления (очень актуально для квартир и небольших объектов) • устанавливать задержку термостата отопления (чтобы котел не тактовал при небольшой нагрузке) •Устанавливать задержку выхода на полную мощность (очень полезно чтобы качественно развоздушить систему)
  • 10.
    Antea AF противPanarea compact •Регулировать плавность поджига (отсутствие хлопков при включении горелки котла) •отображение температуры всех датчиков на дисплее • возможность подключать пульт дистанционного управления • Более расширенная автодиагностика • Больше ситуаций которые регламентируются автодиагностикой (можно быстрее и точнее определить и устранить неисправность) – 12 позиций •Можно посмотреть историю блокировок (это дает возможность понять что происходит с системой, например – постоянные утечки теплоносителя, отсутствие циркуляции и т.д.) • Возможность работы с солнечными коллекторами по последовательной и параллельной схеме в режиме ГВС (дает возможность подключить солнечный коллектор и до 30 % уменьшить расход газа за год) •Новый более компактный битермический теплообменник Масса уменьшилась на 2,5 – 3,5 кг до 22,5 (25) кг CTN и 24 (27,5) кг CTFS (более легкий монтаж, снижение расходов на логистику). • В турбо модели добавилась крышка герметичной камеры - теперь уровень шума составляет 35 Дб (уменьшение уровня шума на 5 Дб).
  • 11.
    Модельный ряд FORMENTERA CTFS 24– 28-32 CTN 24-28 RTN 24 • Классификация эффективности по 92/42/CE
  • 12.
    Модельный ряд ITACA CTFS 24– 28 – 32 CTFS 24 – 28 – 32 Esterna RTFS 24 – 28 • Классификация эффективности по 92/42/CE
  • 13.
    Габаритные размеры H: 750мм L: 420 мм P: 315 мм Одинаковы для Itaca и Formentera
  • 14.
    Основные технические характеристики •Емкость расширительного бака – 7 литров • Теплообменник ГВС – 26 пластин • Насос – 3 -скоростной макс. напор 6 м. • Подпитка – ручная для Formentera, авт./ручная для Itaca • Интерфейс пользователя – дисплей touch screen • Многофункциональное реле для управление внешними устройствами • Класс электроизоляции – IPX5D • Подготовлен для подключения плат расширения солнечной установки и/или зональной платы
  • 15.
    Пользовательский интерфейс –Formentera Котел Formentera располагает пользовательским интерфейсом типа touch screen. 1 1. Дисплей LCD 2. Кнопки регулирования ГВС 3. Кнопки регулирования отопления 2 4. Кнопка разблокировки котла 3 5. Кнопка отображения и подтверждения параметров 6. Кнопка переключения режимов работы котла 6 4 5
  • 16.
    Пользовательский интерфейс –Itaca 1 2 3 Интерфейс Itaca имеет большие размеры и включает в себя функции хронотермостата. Основные отличия от Formentera это: 1. Выбор дневного/ночного уровня т-тур 2. Функция программирования 3. Задание временных интервалов 4. Функция комфорт ГВС 4
  • 17.
    Пользовательский интерфейс Для активацииинтерфейса пользователя необходимо прикоснуться к панели управления в области кнопок, при этом загорится подсветка В любом режиме работы (регулирование, программирование параметров, установка времени…) подсвечиваются только активные кнопки Таким образом достигается предельная простота использования котла для конечного потребителя
  • 18.
    Шасси котла Камера сгорания типC Несъемные боковые панели Крышка камеры сгорания Фронтальная панель Гидравлическая платформа
  • 19.
    Первичный теплообменник Медный первичный теплообменникValmex. Защитное покрытие на основе каучука и кремния (методом погружения) Гидравлические приключения на защелках
  • 20.
    Датчики температуры Сдвоенный контактный датчикNTC подачи Выполняет также функции термостата безопасности
  • 21.
    Датчики температуры Контактный датчикNTC горячей воды на выходе из теплообменника ГВС
  • 22.
  • 23.
    Вентилятор дымовых газов FIME Вмоделях мощностью 28 и 32 кВт монтируются только вентиляторы Fime NATALINI Трубка Пито из пластика
  • 24.
    Гидравлическая группа FORMENTERA: 3-ходовой клапан из композитных материалов Материалклапана является результатом совместной работы компаний Fondital и Wilo а также университета Брешии. Он обладает превосходной устойчивостью к старению, воздействию высокого давления и кислорода
  • 25.
    Гидравлическая группа ITACA: 3-ходовой клапан излатуни (CTFS) Латунь выбрана для того чтобы добавить различий между двумя моделями котлов
  • 26.
    Пластинчатый теплообменник • 26пластин • длинна такая же как у Antea • в котле Itaca есть пенополиуретановая теплоизоляция для повышения комфорта ГВС (3 звезды)
  • 27.
    Функция Comfort (толькодля модели ITACA) Гарантирует постоянно высокую температуру теплообменника ГВС, для более быстрого выхода на заданную температуру Активируется с помощью кнопки “COMFORT” на панели управления. При этом на дисплее появляется соответствующий символ • Активируется когда датчик ГВС индицирует температуру на 14°C ниже чем заданно (может быть изменено в пар. P20 super tecnico); • Должно пройти не менее 10 минут после последнего включения котла (может быть изменено в пар. P21 super tecnico); • Отключается, когда температура подачи выше заданной температуры ГВС на 6°C (может быть изменено в пар. P23 super tecnico);
  • 28.
    Насос Идентичен с насосами предыдущегопоколения котлов, но все элементы гидравлического контура смонтированы на ракушке самого насоса Максимальный напор: 6 м вд. ст. Максимальное рабочее давление: 6 бар Максимальная рабочая температура: 95 °C
  • 29.
    Itaca – подпиткасистемы отопления В котле Itaca, версия CTFS, возможна как автоматическая, так и ручная (с помощью крана подпитки) подпитка системы отопления Данная функция может быть подключена, отключена с помощью параметра (P94). По умолчанию функция активирована. Электроклапан подпитки
  • 30.
    Itaca – подпиткасистемы отопления Автоматическая подпитка: • включается когда давление в системе ниже чем 0,4 бар • отключается когда давление в системе выше чем 1 бар • отключается если процесс подпитки длится более чем 60 сек. Если в течении суток было 3 подпитки, которые не смогли поднять давление в системе до требуемого уровня за 60 сек, то на дисплее отображается код Е08 (блокировка снимается вручную), но котел может работать дальше, если нет другой блокировки. Данные параметры могут быть изменены в меню super tecnici.
  • 31.
    Itaca – подпиткасистемы отопления Если подпитка происходит в ручном режиме: • при достижении давления 2,8 бар котел заблокируется (E09, давление слишком высокое) •Котел будет работать дальше, если нет другой блокировки • Ошибка E09 исчезает с дисплея когда давление опускается до уровня 2,6 бар Эти параметры также могут быть изменены в меню super tecnici.
  • 32.
    Датчик расхода ГВС Тольков модели ITACA CTFS вместо реле протока устанавливается датчик расхода ГВС. Это было сделано с целью более точно регулировать мощность горелки в зависимости от: • расхода воды; • разницы между требуемой температурой ГВС и температурой холодной воды. Это позволило уложиться в норматив 3 звезды комфортности ГВС Ограничитель протока : • 24 кВт – 13 л/мин Порог включения: 2,5 л/мин • 28 кВт – 14 л/мин Порог отключения: 2 л/мин • 32 кВт – 16 л/мин
  • 33.
    Газовый клапан SIT Подключениеосновных катушек Сопротивление катушек EV1 897 Ом a 220 Вac EV2 6,77 кОм a 220 Вac Сопротивление катушки модуляции: 79.4 Ом A B C D – защитный колпачок – гайка регулировки максимума – винт регулировки минимума – контакты катушки модуляции
  • 34.
    Функция «трубочист» Для тогочтобы активировать тестовый режим «трубочист» необходимо установить котел в режим Отопление и нажать кнопку Reset не менее чем на 3 секунды • загорится горелка и котел выйдет на максимальную мощность; • на дисплее будут отображаться температура в подаче и ток катушки модуляции;
  • 35.
    Функция «трубочист» С помощьюкнопок + и – ГВС возможно изменить ток катушки модуляции, и как следствие текущую тепловую мощность котла • на дисплее будет отображаться ток катушки модуляции и надпись mA; • таким образом можно перевести котел на минимальную мощность; Функция «трубочист» отключится через 15 минут или же по нажатию кнопки Reset.
  • 36.
    Прессостат дымовых газов Прессостат: 6PRESSOS06:24 кВт 6PRESSOS07: 28-32 кВт Нормальнооткрытые контакты • • По истечении 10 сек. после включения питания вентилятора, если контакт реле давления еще открыт, подается сигнал блокировки, при котором разблокировка не обязательна. Котел переключается в режим энергонезависимой блокировки с необходимостью разблокировки только в том случае, если реле давления остается в неправильном положении свыше 1 минуты
  • 37.
    Уловитель конденсата Уловитель конденсата: 6RACCOND00 Серийноустанавливается в котлах с закрытой камерой сгорания CTFS (Panarea, Antea, Formentera, Itaca) Может быть заказан как запчасть. Может быть установлен на все котлы с закрытой камерой сгорания (включая предыдущее поколение котлов)
  • 38.
    Плата управления –коды замены 6SCHEMOD28 (для обеих котлов) 6SCHEINT04 (Itaca) 6SCHEINT05 (Formentera)
  • 39.
    Плата управления Все подключениядополнительных устройств могут быть сделаны на обратной стороне панели управления с помощью контактной колодки 1-2: TA 2 3-4: TA 1 или ПДУ 5-6: датчик температуры наружного воздуха 7-8: датчик бойлера котла 9-10: датчик бойлера коллектора 11-12: датчик коллектора 13-14: комнатный датчик 1 15-16: комнатный датчик 2 21-23: многофункциональное реле
  • 40.
    Автодиагностика Вот основные кодыавтодиагностики: E01: потеря сигнала наличия пламени E02: блокировка по перегреву E03: термостат дыма/прессостат E40: слишком низкое давление в системе отопления E08: ошибка автоматической подпитки E09: слишком высокое давление в системе отопления E46: датчик давления поврежден E51-52-53: повреждение платы/ замена E72: неправильно определен тип котла (TFS / TN)
  • 41.
    Автодиагностика Если блокировка требуетручной разблокировки, то необходимо нажать кнопку Reset. В этом случае подсвечивается дисплей и кнопка Reset Если эта блокировка снимается автоматически, то подсвечивается только дисплей.
  • 42.
    Отображение параметров Возможно просмотретьзначение всех программируемых параметров, нажимая кнопку“i” Formenter a Itaca Нажмите кнопку Reset для возвращения в обычный режим
  • 43.
    Программирование параметров Большая частьпараметров может быть изменена по следующей процедуре: • Нажмите вместе кнопки “Reset” и “Режим работы” как минимум на 3 секунды; • нажимая кнопки “+/- Отопление” выберите желаемый параметр; • нажмите кнопку“ok” чтобы иметь возможность изменить его. На дисплее появится символ ключа; • измените параметр с помощью кнопок “+/Отопление”; • нажмите кнопку“ok” для подтверждения нового значения; • выберите другой параметр с помощью кнопок“+/Отопление” или нажмите кнопку “Reset” для выхода из режима программирования.
  • 44.
    Программирование параметров Есть такжедругая группа параметров, которые называются super tecnici, их можно изменить следующим образом: • зайдите в режим программирования и выберите 99 параметр; • введите 3-значный код доступа (по умолчанию 139); • каждая цифра устанавливается с помощью кнопок “+/Отопление” и подтверждается кнопкой“ok”; • на дисплее появится символ это значит что возможно изменять параметры super tecnici таким же образом как это описано ранее; • для котла Itaca, код доступа 4-значный (по умолчанию 1398).
  • 45.
    Программирование параметров Вот некоторыеиз параметров : P00: выбор типа котла (мощность и тип газа) P06: регулировка плавного поджига P07: максимальная мощность в режиме отопления P10: выбор климатической кривой – температурного диапазона P11: задержка между циклами поджига (antifast) P13: задержка постциркуляции в режимах отопление, «трубочист», антизамерзание P14: режим ГВС “solari” P15: защита от гидравлического удара P16: задержка считывания комнатного термостата/ OT P27: температура активации функции antifast
  • 46.
    Параметры super tecnici Некоторыепараметры super tecnici могут быть использованы при техническом обслуживании котла : P01-05: отображение 5 последних блокировок котла P06: обнуление памяти блокировок P07: общее количество блокировок с момента обнуления P08: отображение месяцев работы платы P10: давление начала автоматической подпитки P11: давление окончания автоматической подпитки P12: максимальное время автоматической подпитки P16: максимальное количество подпиток в течении месяца
  • 47.
    Программирование многофункционального реле Многофункциональное релеможет выполнять различные функции. Его назначение устанавливается с помощью параметра P17: P17 = 0: удаленная диспетчиризация P17 = 1: реле замыкается при наличии запроса от пульта ДУ или TA1 P17 = 2: реле замыкается при наличии запроса от контура солнечных коллекторов P17 = 3: реле замыкается при наличии запроса от TA2
  • 48.
    Управление зонами Возможно управлятьдвумя высокотемпературными зонами с помощью только платы котла (встроенное многофункционального реле). Если необходимо управлять зонами с подмесом , возможно использовать плату расширения 0SCHEZON01. Только в случае котла ITACA, возможно контролировать 2 первые зоны отопления с помощью комнатных датчиков , а также использовать для них функции встроенного на панели управления хронотермостата. Для использования 2 комнатных датчиков необходимо подключить как минимум одну плату расширения. Фактически только один комнатный датчик может быть подключен к основной плате управления.
  • 49.
    Управление зонами На рисункеизображена максимальная конфигурация при которой используются 4 платы расширения . 3 платы для управления зонами с подмесом и 1 для контура солнечных коллекторов. Все платы подключаются последовательно . SCHEDA CALDAIA
  • 50.
  • 51.
    Управление зонами На каждойплате расширения есть блок микропереключателей , который служит для определения функции платы расширения Также на плате есть перемычка, которая удаляется на последней плате зоны с подмесом или плате солнечных коллекторов, для того чтобы не было ошибки передачи данных по шине данных
  • 52.
    Управление зонами Некоторые параметрыдля управления зонами : P57: тип модуляции (только если есть комнатный датчик): 0 = on/off 1 = модуляция по датчику температуры наружного воздуха 2 = модуляция по комнатному датчику 3 = модуляция по обеим датчикам 4 = комнатные датчики не установлены P60: количество плат расширения P61: ассоциация зон: 00 = ПДУ зона 2, TA2 зона 1 01 = TA1 зона 2, TA2 зона 02 = TA2 зона 2, ПДУ зона 1 03 = SA1 зона 1, TA2 зона 2 04 = SA1 зона 1, SA2 зона 2 05 = ПДУ зона 1, SA2 зона 2 06 = зона 1 не управляется, SA2 зона 2 07 = TA1 зона 1, SA2 зона 2 P75: начальная температура подачи с платами расширения
  • 53.
    Управление зонами -примеры REMOTO ZONA1 230Vac 50Hz L TA2 N SE 21 2 3 4 5 22 23 6 F_NC N F_NO relè multifunzione Conn.A Conn.B SCHEDA CALDAIA 0SCHEMOD27 - 28 INTERFACCIA 1 Conn.C Conn.D Conn.E 7 8 9 10 11 Conn.F 12 17 18 19 GND 20 A B 5V 13 ZONA 2 Две высокотемпературные зоны с ПДУ и термостатом . Установки: • P17 = 1 (relè remoto или TA1) • P57 = 4 (no sonde ambiente) • P60 = 0 (no schede suppl.) • P61 = 2 или 0 CALDAIA FINECORSA EV2 TA1 14 15 16
  • 54.
    Управление зонами -примеры Зона 1 ПДУ – Зона 2 термостат Хронотермостат управляет работой зоны 2 Нет кнопок ГВС, потому что эта функция передается ПДУ Кнопки регулировки отопления управляют температурой зоны 2, в то время как зоной 1 управляет ПДУ. В случае одновременного запроса выбирается более высокая температура.
  • 55.
    Управление зонами -примеры ZONA1 N FINECORSA EV2 CALDAIA SE TA1 21 2 3 4 5 22 Установки: • P17 = 1 (relè remoto o TA1) • P57 = 0, 1, 2 или 3 (scelta della modulazione) • P60 = 0 (no schede suppl.) • P61 = 3 23 6 N F_NC F_NO relè multifunzione Conn.A Conn.B SCHEDA CALDAIA 0SCHEMOD27 - 28 INTERFACCIA 1 Две высокотемпературные зоны с комнатным датчиком и термостатом. 230Vac 50Hz L TA2 Conn.C Conn.D Conn.E 7 8 9 10 11 Conn.F 12 17 18 19 GND 20 A ZONA 2 B 5V 13 14 15 16 SA1
  • 56.
    Управление зонами -примеры Зона 1 комнатный датчик – Зона 2 термостат Хронотермостат может управлять обеими зонами отопления С P57 = 0, устанавливается постоянная температура для обеих зон; С P57 = 1, 2 или 3 устанавливается фиксированная температура подачи для зоны 2, и модулируемая для зоны 1
  • 57.
    Управление зонами -примеры Максимальная комплектация (зоны): одна высокотемпературная и три зоны с подмесом • P57 = 0, 1, 2 или 3 (scelta della modulazione) • P60 = 3 (без solare) или 4 (с solare) • P61 = 4 (два комнатных датчика)
  • 58.
    Управление зонами -примеры Если в системе отопления есть зоны с подмесом, то для каждой зоны возможно независимо выбрать климатическую кривую и фиктивную комнатную температуру, посредством следующих параметров: • P62-66-70: выбор климатической кривой или температурного диапазона теплоносителя для зон 2-3-4; • P63-67-71: выбор фиктивной комнатной температуры или температуры теплоносителя для зон 2-3-4.
  • 59.
    Управление зонами -примеры Кнопки отопления подсвечиваются только тогда, когда P57 = 0. Фактически это обозначает что для зоны 1 устанавливается фиксированная температура подачи. Если P57 = 1, 2 или 3, кнопки отопления не подсвечиваются, и следовательно температура в подаче для зоны 1 модулируется.
  • 60.
    Управление зонами -примеры В случае применения гидравлического разделителя, температура на выходе (Т3) всегда меньше чем температура подачи котла Для устранения этой проблемы используется параметр P75. Посредством данного параметра возможно сделать так чтобы температура подачи котла была выше чем температура самой холодной зоны на 35 °C. Естественно, что не следует делать значение параметра Р75 слишком высоким для того чтобы позволить котлу работать при низких температурах .
  • 61.
    Управлением контуром солнечных коллекторов Некоторыепараметры солнечного контура : P18: выбор типа установки (0 = клапан – 1 = насос) P19: температура в бойлере P20: дифференциал включения насосной станции коллектора P21: дифференциал выключения насосной станции коллектора P22: максимальная температура коллектора P23: минимальная температура коллектора P24: функция антизамерзания коллектора (0 = отключена – 1 = включена) P25: насос/клапан солнечного контура всегда активен (0 = норм. – 1 = активен) P26: функция охлаждения бойлера (0 = отключена – 1 = включена)
  • 62.
    Управлением контуром солнечных коллекторов- примеры Установки: • P17 = 2 • P18 = 1 Посредством многофункциональног о реле, плата активирует насос солнечного контура. Если температура в бойлере недостаточно высокая, то датчик SBC ощущает это и дает команду на включение горелки котла.
  • 63.
    Управлением контуром солнечных коллекторов- примеры Если многофункциональное реле уже используется, то интеграцию с системой солнечных коллекторов возможно осуществить с помощью платы расширения (0SCHEZON01). VMS SVS PS В этом случае, насос солнечного контура или переключающий клапан, подключаются к плате 0SCHEZON01. Нижний датчик бойлера и датчик солнечного коллектора, наоборот, подключаются напрямую к основной плате.
  • 64.
  • 65.
    Nias Dual LineTech   Комбинированный котел с накопительной системой AQUA PREMIUM® Монотермический теплообменник + вторичный пластинчатый теплообменник + стратификационный накопительный бойлер емкостью 25 литров BTFS 24 – 28 – 32 закрытая камера сгорания принудительная тяга Производительность ГВС (ΔT 30K): до 200 л/10’ (32 kВт) Размеры: 750x450x535
  • 66.
    Nias Dual LineTech Система «AQUA PREMIUM»  Подключение накопительного бойлера (активация системы Aqua Premium) Система поддерживает температуру воды в накопителе на 10°C выше, чем установленная в контуре ГВС.
  • 67.
    Конденсационные навесные котлы2013 24 кВт 28 кВт Antea Condensing KC 24 28 Компактный конденсационный двухконтурный котел Antea Condensing KR (KRB) 24 28 Компактный конденсационный одноконтурный котел. Есть модель 12 кВт. Formentera KC 24 28 32 Базовый конденсационный котел двухконтурный с пластинчатым т/о ГВС Itaca KC 24 28 32 Конденсационный котел ВИП класса с высоким комфортом по ГВС, модулируемым насосом , встроенным хронотермостатом и возможностью. управления по GSM 32 Конденсационный котел ВИП класса одноконтурный со встроенным 3-ходовым клапаном для работы с бойлером и солнечными коллекторами. Есть модель мощностью 12 кВт Itaca KRВ (KR) Nias CONDENSING KB Tahiti Condensing KR 24 32 кВт Котел со встроенным стратификационным бойлером 25 л. 28 55 Примечание 85 Навесные конденсационные котлы большой мощности с возможностью каскадирования до 8 единиц
  • 68.
    Antea condensing KC 24– 28 (уже доступны) KR 12 – 24 – 28 (станут доступны позже ) • классификация эффективности по 92/42/CE
  • 69.
    Компактные габариты, всеголишь 70 Х 25 Х 40 см. Позволяют легко найти место для установки котла Antea condensing Новая цифровая панель управления. Позволяет легко управлять работой котла, а также осуществлять программирование параметров и автодиагностику. Расширительный бак системы отопления емкостью 9 л. Увеличенная емкость расширительного бака позволяет котлу работать с системами отопления, содержание воды в которых составляет порядка 120 л. Платы расширения Позволяют значительно расширить функционал котла и управлять до 4 дополнительных зон отопления. Возможность подключения пульта дистанционного управления. Позволяет управлять работой котла на расстоянии и расширяет его функционал Адаптирован для работы с системой солнечных коллекторов. Специальный программа позволяет корректно работать с системой солнечных коллекторов для нагрева горячей воды. Таким образом снижается расход топлива на подогрев горячей воды. Возможность подключения датчика температуры наружного воздуха. Позволяет осуществить эквитермическое управление системой отопления. Пластинчатый т/о ГВС + 3-ходовой клапан с электроприводом. Позволяет работать с более жесткой водой.
  • 70.
    Гамма FORMENTERA CONDENSING KC 24 –28 – 32 • классификация эффективности по 92/42/CE
  • 71.
    Гамма ITACA CONDENSING KC 24 –28 – 32 KC 24 – 28 – 32 Esterna KRB 12 – 24 • классификация эффективности по 92/42/CE
  • 72.
    Основные характеристики • Модуляциямощности в диапазоне– 1:9 • Емкость расширительного бака– 10 литров • Теплообменник ГВС – 26 пластин • Насос – 3- скоростной в Formentera, модулируемый в Itaca • Подпитка системы – ручная в Formentera, автоматическая ручная в Itaca (только для модели KC) • Интерфейс пользователя – дисплей touch screen • Многофункциональное реле для управления внешними устройствами • Класс электроизоляции – IPX5D • Подготовлено для управления системой солнечных коллекторов и/или зонами отопления • Подготовлено для подключения GSM-модема (для котла Itaca)
  • 73.
    Насос Itaca Модель насоса:Wilo-Stratos Tec RSL 15/6 Максимальный напор: 5,5 м • Снижение расхода электроэнергии (до -70% по сравнению с традиционными насосами) • Расход воды переменный, и следовательно ∆T между подачей и обраткой постоянный, что позволяет повысить эффективность котла .
  • 74.
    Насос Itaca Наос котлаItaca модулирует свою производительность только в режиме отопление . В этом случае скорость насоса изменяется в диапазоне от 72% до 100% от максимально возможной. Целью модуляции скорости насоса является поддержание разницы температур между подачей и обраткой в районе 30°C. Все эти параметры могут изменяться, однако мы не рекомендуем сильно отклонятся от величин определенных в течении лаборатоных опытов. При работе в других режимах (ГВС, постциркуляция, антизамерзание), скорость насоса постоянна
  • 75.
    Расширительный бак Номинальная емкость10 литров. Ниппель находится в передней части, что облегчает контроль давления и подкачку.
  • 76.
    Датчик расхода ГВС Тольков модели ITACA CTFS вместо реле протока устанавливается датчик расхода ГВС. Это было сделано с целью более точно регулировать мощность горелки в зависимости от: • расхода воды; • разницы между требуемой температурой ГВС и температурой холодной воды. Это позволило уложиться в норматив 3 звезды комфортности ГВС Ограничитель протока : • 24 кВт – 13 л/мин Порог включения: 2,5 л/мин • 28 кВт – 14 л/мин Порог отключения: 2 л/мин • 32 кВт – 16 л/мин
  • 77.
    Термомодуль Конденсационный модуль производства Giannoni,как и в других котлах гаммы 12 кВт: 24 кВт: 28 кВт: 32 кВт: 2+1 3+1 4+1 5+1
  • 78.
    Фронтальная пластина термомодуля Гляделка Горелка Электродподжига и Контроля пламени В отличие от предыдущего котла в данной модели установлен моноэлектрод! ВНИМАНИЕ: Giannoni требует замены силиконовой прокладки раз в 2 года
  • 79.
    Контроль за протокомтеплоносителя Котелы не использует датчик протока на обратке отопления для контроля за протоком теплоносителя. Минимальный проток (400 л/ч для 24 кВт, 600 л/ч для 28 кВт) контролируется посредством сигналов от прессостата воды и разнице между температурами (∆T) датчиков подачи и обратки. • ∆T должна быть ниже максимального порога; • данный порог зависит от: • модели термомодуля • текущей мощности • при возрастании ∆T выше порога, работа котла будет сначала прервана и потом остановлена.
  • 80.
    Контроль системы дымоудаления Термостатдыма: порог срабатывания 105 °C Обычный как и на котлах предыдущего поколения. Датчик дыма Вместо плавкого предохранителя. Порог срабатывания 150 °C. Если данный порог достигнут, то теплообменник предположительно необратимо поврежден и подлежит замена.
  • 81.
    Фланец дымохода Фланец дымоходаоснащен двумя пробоотборниками, посредством которых возможно производить анализ состава воздуха и дымовых газов Также котел оснащается водосборником предназначенным для: •Сбора дождевой воды, которая может попасть в дымоход; •Сбора конденсата, который может образоваться в трубе забора воздуха. Водосборник соединяется с сифоном конденсата посредством силиконовой трубочки.
  • 82.
  • 83.
    Модулирующий вентилятор Настройки вентилятора 12кВт 12 кВт 24 кВт 24 кВт 28 кВт 28 кВт 32 кВт 32 кВт met. GPL met. GPL met. GPL met. GPL Тип аппарата (P0) Скорость вентилятора на максимальной мощности (P4) Скорость вентилятора на минимальной мощности (P5) Скорость вентилятора в фазе поджига (P6) Максимальная мощность в режиме отопления (P7) 0 5 1 3 2 4 6 7 187 185 199 192 201 198 210 205 39 39 42 42 40 40 43 43 48 48 58 58 60 60 76 76 75% 75% 88% 88% 87% 87% 88% 88%
  • 84.
    Подмешивающий узел На подмешивающемузле смонтированы две форсунки, которые подлежат замене при перенастройке котла на другой тип газа Диаметр форсунок (мм) Метан GPL 12 кВт 3,05 2,50 24 кВт 3,70 3,00 28 кВт 4,00 3,30 32 кВт 4,45 3,55 + diafr. Ø 7,2 В случае перенастройки типа газа, тщательно проверяйте настройки вентилятора!
  • 85.
    Подмешивающий узел ОТКРЫТО ЗАКРЫТО Подмешивающий узелвоздух-газ, состоит из двух дефлекторов, один из которых закрывается при снижении оборотов вентилятора под воздействием своего веса. Таким образом активной остается только одна форсунка из двух. При увеличении оборотов, дефлектор опять открывается и работают обе форсунки.
  • 86.
    Газовый клапан SIT 848-135 Винтрегулировки максимума Компенсационный патрубок Винт регулировки минимума Измерительный патрубок Входящего давления газа
  • 87.
    Функция «трубочист» Для тогочтобы активировать тестовый режим «трубочист» необходимо установить котел в режим Отопление и нажать кнопку Reset не менее чем на 3 секунды • загорится горелка и котел выйдет на максимальную мощность; • на дисплее будут отображаться температура в подаче и частота оборотов вентилятора
  • 88.
    Тестовый режим «Трубочист» Спомощью кнопок + и – ГВС возможно изменить частоту вращения вентилятора, и как следствие текущую тепловую мощность котла • на дисплее отображается скорость вращения вентилятора в Hertz; • горелка работает с минимальной мощностью; Функция «трубочист» отключится через 15 минут или же по нажатию кнопки Reset.
  • 89.
    Регулировка газового клапана •Проверьтедавление газа перед котлов. Слишком низкое давление газа не гарантирует нормальную работу котла. B • Снимите защитную крышку с винта регулировки минимума (C). C • включите котел в режим «Трубочист» и вставьте зонд в пробоотборник. • отрегулируйте содержание CO2 на максимальной мощности, вращая винт B, проверьте значение по таблице:  Вращайте по часовой стрелке для увеличения;  вращайте против часовой стрелки для уменьшения.
  • 90.
    Регулировка газового клапана •Нажимайте кнопку“- ГВС” для того чтобы перевести котел на минимальную мощность (42 Гц для 24 кВт, 40 Гц для 28 кВт). B • Отрегулируйте содержание CO2 на минимальной мощности с помощью винта C, проверьте значение по таблице. C • Нажимайте кнопку“+ ГВС” для того чтобы перевести котел на максимальную мощность (199 Гц для 24 кВт метан, 192 Гц для r 24 кВт GPL, 208 Гц для 28 кВт). • Еще раз проверьте содержание CO2 на максимальной мощности и если необходимо, скорректируйте с помощью винта B. • выйдите из режима «Трубочист» нажав кнопку “reset”. Содержание CO2 12 – 28 кВт 24 – 32 кВт Max Min Max Min метан 9,0 9,3 9,0 9,3 GPL 10,0 10,3 10,0 10,0
  • 91.
    Автодиагностика Вот основные кодыавтодиагностики: E01: потеря сигнала наличия пламени E02: блокировка по перегреву E03: блокировка по термостату дымовых газов E40: поломка вентилятора E80: слишком большой перепад между Tподачи и Tобратки E81-82-83-84: плохая циркуляция теплоносителя (отображается только при P90=1) E86-87: слишком быстрое повышение температуры подачи/обратки E99: исчерпаны все попытки разблокировки с пульта ДУ
  • 92.
    Автодиагностика Следующие блокировки снимаютсяавтоматически после устранения причины их возникновения E04-09: давление в системе слишком низкое/высокое E07: поврежден датчик дымовых газов E31: потеряно соединение с пультом ДУ E35: сработал термостат безопасности зоны с подмесом E36: повреждение датчика подачи зоны (+ номер зоны) E41: проблема коммуникации с внешними устройствами(проверить P60) E46: датчик давления поврежден E49: проблема коммуникации с платами расширения E88: снижение мощности из-за высокой температуры дымовых газов Также автоматически снимаются блокировки по повреждению датчиков.
  • 93.
    Автодиагностика Если блокировка требуетручной разблокировки, то необходимо нажать кнопку Reset. В этом случае подсвечивается дисплей и кнопка Reset Если это блокировка снимается автоматически, то подсвечивается только дисплей.
  • 94.
    Автодиагностика Три ошибки могутбыть сняты только сервисным инженером: E89: температура дымовых газов меньше чем температура обратки E90: превышен порог температуры дымовых газов E91: слишком быстрое возрастание температуры дымовых газов Нажмите кнопки Reset и Режим работы Появится символ гаечного ключа Нажмите кнопку Reset еще раз
  • 95.
    Отображение параметров Возможно просмотретьзначение всех программируемых параметров, нажимая кнопку“i” Formenter a Itaca Нажмите кнопку Reset для возвращения в обычный режим
  • 96.
    Программирование параметров Большая частьпараметров может быть изменена по следующей процедуре: • Нажмите вместе кнопки “Reset” и “Режим работы” как минимум на 3 секунды; • нажимая кнопки “+/- Отопление” выберите желаемый параметр; • нажмите кнопку“ok” чтобы иметь возможность изменить его. На дисплее появится символ ключа; • измените параметр с помощью кнопок “+/Отопление”; • нажмите кнопку“ok” для подтверждения нового значения; • выберите другой параметр с помощью кнопок“+/Отопление” или нажмите кнопку “Reset” для выхода из режима программирования.
  • 97.
    Программирование многофункционального реле Многофункциональное релеможет выполнять различные функции. Его назначение устанавливается с помощью параметра P17: P17 = 0: удаленная диспетчиризация P17 = 1: реле замыкается при наличии запроса от пульта ДУ или TA1 P17 = 2: реле замыкается при наличии запроса от контура солнечных коллекторов P17 = 3: реле замыкается при наличии запроса от TA2
  • 98.
    Программирование параметров Вот некоторыеиз параметров : P10: выбор климатической кривой – температурного диапазона P11: задержка между циклами поджига (antifast) P13: задержка постциркуляции в режимах отопление, «трубочист», антизамерзание P14: режим ГВС “solari” P15: защита от гидравлического удара P16: задержка считывания комнатного термостата/ OT P96: скорость модулируемого насоса в режиме отопление P97: постоянная или изменяемая скорость насоса в режиме отопление (101 = модулируемая) P99: ∆T между подачей и обраткой при изменяемой скорости насоса
  • 99.
    Параметры super tecnici Некоторыепараметры super tecnici могут быть использованы при техническом обслуживании котла : P01-05: отображение 5 последних блокировок котла P06: обнуление памяти блокировок P07: общее количество блокировок с момента обнуления P08: отображение месяцев работы платы P10: давление начала автоматической подпитки P11: давление окончания автоматической подпитки P12: максимальное время автоматической подпитки P16: максимальное количество подпиток в течении месяца
  • 100.
    GSM-модем Котел Itaca имеетвозможность управления по GSM каналу. Для этого необходимо установить опциональный комплект код 0KITMGSM00, в составе: • платы управления; • кабелей; • модема GSM. Посредством данного комплекта возможно контролировать основные параметры работы котла : • устанавливать режим работы; • устанавливать температуру зон отопления; • устанавливать температуру бойлера; • просматривать установленные температуры зон и бойлера. Для доступа к функциям GSM-модема необходимо ввести пароль .
  • 101.
    GSM-модем, примеры Для активациизоны отопления, необходимо отправить значение т-ры подачи в этой зоне. Например, требуется активировать зону 1 с температурой 22 °C: *1234*S1*22* пароль значение Команда (т-ра подачи зоны1) И наоборот, для того чтобы отключить зону отопления, необходимо отправить значение т-ры подачи равное нулю: *1234*S1*0* Внимание:При отсутствии датчика комнатной т-ры или пульта ДУ, необходимо отправлять значение т-ры подачи а не т-ры в помещении!
  • 102.
    GSM-модем Необходимо помнить, чтоGSM-модем работает параллельно с комнатным термостатом. Что означает, что котел не включится на отопление данной зоны, если нет запроса на тепло от ее термостата . Поэтому идеально, когда GSM-модем работает в паре с датчиками комнатной температуры.
  • 103.
    GSM-модем На каждый запросвсегда идет ответная реакция в виде сообщения sms. Например, при отправке т-ры зоны могут быть такие ответы: • текущее значение т-ры зоны • запрашиваемое значение вне диапазона • котел на блокировке Внимание: ответ на запрос не мгновенный, и всегда поступает с задержкой в 1-2 минуты.
  • 104.
    Tahiti Condensing LineTech KR 55/85 Котлы с закрытой камерой сгорания, только для отопления, высокой тепловой мощности c возможностью каскадирования до 8 котлов в каскад KR 55 – 58,8 kW KR 85 – 90,4 kW
  • 105.
    Tahiti Condensing LineTech KR 55/85 Системы защиты конденсационного модуля Воздушный клапан на теплообменнике Датчик температуры погруженный в корпус Дифференциальное реле давления теплоносителя Деаэраторный узел с воздушным клапаном
  • 106.
    Напольные котлы Fondital Гаммапродукции: • • • • • Bali (18 – 99 кВт) ELBA DUAL(23 – 73 кВт) Capri (24 – 43 кВт) Rodi Dual HR (70 – 1300 кВт) Rodi Dual HR (1400 – 3500 кВт)
  • 107.
    Напольные котлы Fondital тип Натуральнаятяга Принудительная тяга/герметичная R – только отопление камера Электронное TN – тяга натуральная TFS – тяга принудительная, включение герметичная камера горения PV- с насосом и расширительным баком E – электронное включение Пилотная горелка Насосы и бак Bali Bali RTN RTN E Bali Bali RTN PV RTN PVE Bali RTFS E
  • 108.
    Напольные котлы Fondital Bali RTN, пять моделей (18, 24, 32, 36, 48) с тепловой мощностью от 18 до 48 kВт  Bali RTNE, десять моделей (18, 24, 32, 36, 48, 60, 70, 80, 90,99) с тепловой мощностью от 18 до 99 kВт  Bali RTN PVE, три модели (18, 24, 32) с тепловой мощностью от 18 до 31,5 kВт  Bali RTN PV, три модели (18, 24, 32) с тепловой мощностью от 18 до 31,5 kВт  Bali RTFSE, четыре модели (18, 24, 32, 36) с тепловой мощностью от 18 до 36,5 kВт
  • 109.
    Напольные котлы Fondital Электрокомплектдля управления 3 зонами отопления 0KITPOMZ00
  • 110.
    Напольные котлы Fondital Электрокомплектдля управления 3 зонами отопления 0KITPOMZ00
  • 111.
    Напольные котлы Fondital Электрокомплектдля соединения с бойлером 0KITBEST13
  • 112.
    Напольные котлы Fondital Электрокомплектдля соединения с бойлером 0KITBEST13
  • 113.
    Напольные котлы Fondital Электрокомплектдля соединения с бойлером 0KITBEST13
  • 114.
    Напольные котлы Fondital Комплектклиматического регулятора OKITCEEL09
  • 115.
  • 116.
    Напольные котлы Fondital BaliB    Комбинированный термоблок с накопительной системой AQUA PREMIUM® Чугунный теплообменник + вторичный пластинчатый теплообменник + накопительный бойлер из нержавеющей стали емкостью 60 литров Атмосферная газовая горелка из нержавеющей стали BTNE 25 – 32 – 42 открытая камера сгорания естественная тяга BTFS 24 – 32 – 36 закрытая камера сгорания принудительная тяга Производительность ГВС: до 280 л/10’ (ΔT 30K)
  • 117.
    Напольные котлы Fondital BaliB Термоблок включает: • чугунный корпус • стратификационный накопитель на 60 литров • вторичный пластинчатый теплообменник • смешивающий клапан контура ГВС • часовой программирующий механизм для управления работой бойлера ( в серийной комплектации) Модель V подготовлена к работе на высоко- и низкотемпературный контуры Панель управления
  • 118.
    Напольные котлы Fondital Гидравлическиесхемы работы в режиме отопления и ГВС работа с проточным теплообменником активация функции AQUA PREMIUM работа на отопление ограниченный водоразбор увеличенный водоразбор
  • 119.
    Напольные котлы Fondital ELBADUAL 23, 33,43, 53, 63, 73 кВт ELBA DUAL - это гамма напольных котлов с тепловой мощностью от 24 до 73 кВт включительно, ELBA DUAL может работать с вентиляторными горелками на дизельном топливе или газе. Корпус теплообменника с тремя проходами дымовых газов и изготовлен из чугуна (EN-GJL-200).
  • 120.
  • 121.
    Напольные котлы Fondital ELBADUAL организация контура ГВС 120 л 150 л 200 л 120 л Электрокомплект для соединения с бойлером 0KITBEST13 Комплект для подключения к бойлеру 0KITPOVA03
  • 122.
    Напольные котлы Fondital СAPRI C24, 33 кВт B 24, 33, 43 кВт R 24, 33, 43 кВт CAPRI - это гамма напольных котлов с тепловой мощностью от 24 до 43 кВт включительно, поставляется с вентиляторными горелками на дизельном топливе Корпус теплообменника с тремя проходами дымовых газов и изготовлен из чугуна (EN-GJL-200).
  • 123.
    СAPRI R 24,33, 43 кВт • Корпус котла из чугунных элементов с тремя ходами дымовых газов • Дутьевая жидкотопливная одноступенчатая горелка с нагревательным элементом • Топливный фильтр на подающем трубопроводе • Многоскоростной циркуляционный насос • Расширительный бак объемом 12 литров • Панель управления приспособлена для подключения комнатного термостата и внешнего бойлера (А) • Кожух из гальванически оцинкованной стали, покрашенной порошковыми красками • Возможность подсоединения внешнего бойлера • Класс энергоэффективности согласно 92/42 СEE: ★★ • Среди принадлежностей имеется пульт дистанционного управления котлом • Для устройства зональных систем с использованием пульта дистанционного управления имеется специальная электронная плата (не входит в базовую комплектацию)
  • 124.
    СAPRI R 24,33, 43 кВт
  • 125.
    СAPRI R 24,33, 43 кВт СAPRI R СAPRI RVA
  • 126.
    СAPRI B 24,33, 43 кВт • Корпус котла из чугунных элементов с тремя ходами дымовых газов • Дутьевая жидкотопливная одноступенчатая горелка с нагревательным элементом • Эмалированный бойлер емкостью 130 л • Топливный фильтр на подающем трубопроводе • Многоскоростной циркуляционный насос отопительного контура • Расширительный бак системы отопления • Расширительный бак ГВС • Циркуляционный насос ГВС • Теплоизоляция увеличенной толщины. • Кожух из листовой оцинкованной стали окрашен порошковыми красками • Панель управления со светодиодными индикаторами температуры. Функции защиты от замерзания, антиблокировки насоса, антибактериальной защиты • Класс энергоэффективности согласно 92/42 СEE: ★★ • Среди принадлежностей имеется пульт дистанционного управления котлом • Для устройства зональных систем с использованием пульта дистанционного управления имеется специальная электронная плата (не входит в базовую комплектацию)
  • 127.
  • 128.
    СAPRI C 24,33 кВт • Корпус котла из чугунных элементов с тремя ходами дымовых газов • Дутьевая жидкотопливная одноступенчатая горелка с нагревательным элементом • Топливный фильтр на подающем трубопроводе • Проточный теплообменник для производства воды ГВС с эффектом мининакопителя от чугунного корпуса котла • Циркуляционный насос ГВС • Циркуляционный насос системы отопления • Расширительный бак объемом 8 литров • Панель управления приспособлена для подключения комнатного термостата • Кожух из листовой оцинкованной стали окрашен порошковыми красками • Класс энергоэффективности согласно 92/42 СEE: ★★ • Среди принадлежностей имеется пульт дистанционного управления котлом Для устройства зональных систем с использованием пульта дистанционного управления имеется специальная электронная плата (не входит в базовую комплектацию)
  • 129.
    СAPRI C 24,33 кВт
  • 130.
  • 131.
    Радиаторы Fondital На данныймомент присутствуют 2 семейства радиаторов с различными характеристиками: 2011 - ……..: S5, Super 2012 - ……… Innovatium Для семейств S5 и Super есть несколько моделей которые отличаются дизайном: CALIDOR MASTER BLITZ SAHARA SCIROCCO SOLAR SCIROCCO DUAL ASTOR
  • 132.
  • 133.
  • 134.
  • 135.
    Радиаторы Nova Florida Добавленвторой воздухозаборник
  • 136.
    Радиаторы Fondital Ребра сувеличенной теплоотдачей Новые модели Fondital были разработаны очень тщательно, особое внимание уделялось деталям. Благодаря научному подходу была запатентована новая форма боковых ребер, которая обладает максимальной теплоотдачей. 250 Вт/м2 346 Вт/м2 + 38 %
  • 137.
  • 138.
  • 139.
    Радиаторы Fondital Aleternum этовнутреннее покрытие радиатора на основе каучука которое защищает метал от контакта с водой. Таким образом исключается коррозия алюминия.
  • 140.
    Радиаторы Fondital • • • • Нет большеограничений по уровню pH, можно работать в широком диапазоне (от 5 до 10) Защита от воздействия хлора Защита от загрязнений содержащихся в системах отопления. Радиаторы с покрытием Aleternum можно устанавливать в старые системы и системы с использованием различных конструкционных материалов. Нет образования газа. Теплоотдача высокая и постоянная
  • 141.
    Радиаторы Fondital Радиаторы Aleternum Бметаллическиерадиаторы pH уровень 5 - 10 Опасно если ниже 7,5 Точечная коррозия Нет Возможность коррозии стали Разрушение радиатора невозможно Возможно вследствие коррозии с загрязнением котла и трубопроводов Выделение водорода нет Возможно если внутренняя рубашка допускает контакт с алюминиевыми частями Вес Низкий, легко устанавливать и транспортировать. Низкая инерция и высокая теплоотдача Подобна алюминиевым радиаторам без внутреннего покрытия Тяжелые с дорогой транспортировкой, так при межосевом расстоянии 500 мм, биметалические радиаторы тяжелее радиаторов Fondital на 500 гр на каждой секции. Теплоотдача Сопротивление высокому давлению Более 50 бар Биметалический радиатор с двумя каналами слабее на 3 Вт по сравнению с семейством S4 Fondital (interasse 500). Биметаллический радиатор с одним каналом и 3 ребрами слабее на 13 – 14 Вт по сравнению с семейством S4 Fondital (interasse 500) . Более 50 бар Возможность установки в старые и смешенные системы отопления Да Да
